Паяльная станция с феном своими руками

Корпус станции

У меня корпус от БП ПК. Панель из оргстекла, при покраске необходимо оставить окошко для экрана методом приклеивания малярного скотча с двух сторон. Корпус покрашен в один слой грунта и два слоя чёрной матовой краски из баллончика. Для паяльника применён советский пятиштырьковый штекер от магнитофона. Фен не отсоединяется, штырьками подсоединён непосредственно к основной плате. Гнездо паяльника, шнур фена и сетевой шнур расположены на задней стенке корпуса. На передней панели расположены только органы управления, экран, сетевой выключатель и индикатор работы фена. Первая моя конструкция была с панелью из текстолита, с вытравленными надписями, но к сожалению фото не осталось. В архиве прилагаются рисунки печатных плат, рисунок панели, схема в Splan и прошивка.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Технические характеристики

1. Питание от источника постоянного напряжения 12-24В
2. Потребляемая мощность, при питании 24В: 50Вт
3. Сопротивление паяльника: 12Ом
4. Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения
5. Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов
6. Алгоритм регулирования: ПИД
7. Отображение температуры на семисегментном индикаторе
8. Тип нагревателя: нихромовый
9. Тип датчика температуры: термопара
10. Возможность калибровки температуры
11. Установка температуры при помощи экодера
12. Светодиод для отображения состояния паяльника (нагрев/работа)

Как сделать паяльный фен из паяльника своими руками

Довольно часто вместо фена применяют обычный паяльник, а если быть точнее, то его корпус. Абсолютно все внутренности нужно аккуратно вытащить, оставив лишь обойму из металла и удобную ручку. Дополнительно будет необходима галогеновая лампа с максимальной мощностью до 2 киловатт. Она пригодится для изготовления кварцевого изолятора. Для этой цели может подойти и перегоревшая лампа. Далее, с помощью специального алмазного станка нужно обрезать все сплющенные концы. В итоге должна получиться кварцевая трубка. С одной ее стороны будет находиться специальный сосок для технологических нужд, в котором необходимо сделать отверстие под питание нагревателя.

В роли нагревательного элемента будет выступать нихром. Его толщина должна быть от 0,33 до 0,75 миллиметров. В случае если диаметр проволоки будет больше, то время ее охлаждения будет очень длительное. А также будет необходим специальный регулятор, который поможет правильно настроить работу аппаратуры. Сборку изделия своими руками стоит выполнять в строгой последовательности. Готовую кварцевую трубку необходимо поместить в спираль из нихрома. Конец спирали стоит продлить при помощи обычного провода. Чтобы уменьшить температуру нагрева, трубку нужно обернуть слоем фольги.

Далее, элемент необходимо поместить в обойму корпуса из металла и зафиксировать провод питания на ручке старого паяльника. В это же место вставляется заранее подготовленная конструкция, а трубка обматывается шнуром из асбеста. После этих действий устройство будет находиться в центре обоймы. Передний край необходимо зажать, а потом разместить шланг в ручке для притока воздуха. В этом случае источником воздуха будет простой компрессор, который часто применяют в аквариумах.

ЗУБР 55350 – недорогой профессионал

Термовоздушный паяльный пистолет профессионального класса. Применяется для демонтажа электронных радиоэлементов или пайки бесконтактным способом. Нагрев воздушного потока до температуры 500°C происходит за доли секунды.

Локализация места прогрева осуществляется тремя сменными насадками с разным диаметром выходного сопла. Предусмотрен экономичный режим ожидания при временных перерывах в работе. Аппарат отличается возможностью регулировки массовым расходом воздуха, достигающим на максимуме 120л/мин.

Плюсы:

• Лёгкий, удобный в применении. Эргономичная рукоятка с противоскользящим покрытием.
• Приличный массовый расход воздуха, возможность плавной регулировки.
• Цена, электронное управление, дисплей.

Минусы:

Отрицательных отзывов нет.

Способ №1. Контактная паяльная станция

Для такой паяльной станции вам понадобиться относительно классический паяльник мощностью хотя бы 80 – 100Вт, регулятор мощности (в данном примере мы будем использовать диммер), диодный мост, соединительные провода. Такая паяльная станция будет работать без обратной связи по температуре жала паяльника, поэтому результативность воздействия на припой придется определять опытным путем.

Рис. 1: схема изготовления простейшей станции

Так как в домашней сети напряжение может быть значительно ниже 220В, в схеме паяльной станции будет использоваться диодный мост.

Процесс изготовления состоит из следующих этапов:

• Соберите из четырех диодов мост или возьмите готовую сборку с параметрами работы с 220 В на 300 В;
• Отрежьте питающий шнур на расстоянии 10 – 15 см от ручки, запас нужен для подключения к паяльной станции;
• Зачистите выводы проводов как возле паяльника, так и на шнуре, его также будем использовать для подключения;
• Подключите одну из жил шнура питания к диодному мосту через диммер, а вторую напрямую;
• Подсоедините выводы диодного моста к жилам паяльника, лучше использовать клеммное соединение, болтовое или пайку;
• Места электрических соединений заизолируйте для предотвращения поражения электрическим током при работе паяльной станцией;
• Установите мост и светорегулятор на диэлектрическое основание.

Простейшая паяльная станция готова к использованию, достаточно включить ее в розетку и повернуть ручку в нужное положение. Принцип работы с ней схож с прибором для выжигания по дереву. Работая с крупными элементами, регулятор мощности устанавливается в максимальное положение. С мелкими, выводится в половинное значение, следует отметить, что конструкция регулятора температуры на основе диммера изменяет напряжение питания от 220 до 0В,  а вам ограничивать его меньше половины  смысла не имеет.

Монтажные и демонтажные

Также возможно разделить все паяльные станции на монтажные и демонтажные.

Монтажными называются любые станции, осуществляющие пайку деталей. Однако при этом не все они могут отпаять какой-либо элемент от общей конструкции.

Для подобных целей созданы специальные демонтажные станции. В их конструкцию включён компрессор, работающий на отсасывание припоя. То есть разогретый припой с рабочей поверхности удаляется в особую ёмкость.

Вообще, для монтажа печатных плат лучше использовать специальное оборудование. Например можно заказать монтаж в https://a-contract.ru/produkcija/montazh-pechatnykh-plat/.

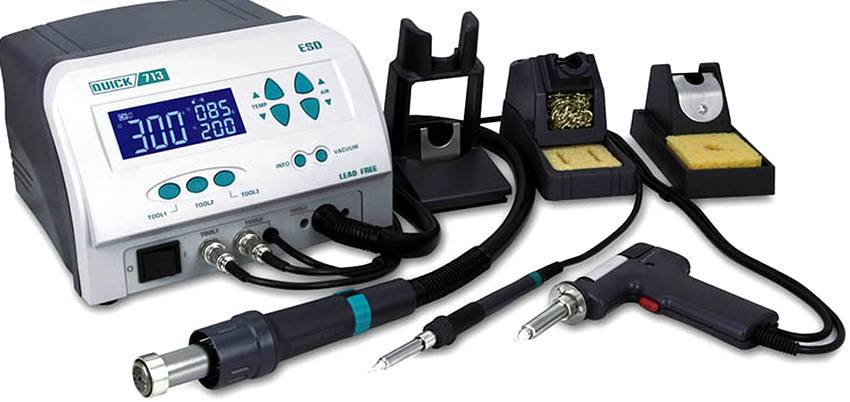

Также существуют монтажно-демонтажные установки для пайки, выполняющие сразу обе функции. В их комплектации есть как монтажный, так и демонтажный паяльники (они, кстати, имеют различные мощности).

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

• Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
• Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
• После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
• На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
• Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
• По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
• В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Начинаем конструировать термофен: пошаговая инструкция

Сразу оговоримся, что главное в нашей задаче – экономия денег. Поэтому, список деталей, которые необходимо именно купить, мы по возможности уменьшаем до нулю. Вначале разберемся с характеристиками будущей станции.

Температура

Профессиональные устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в будущем мы не собираемся расплавлять серебро или алюминий.

Даже если нам придется работать с наиболее тугоплавким припоем, которым часто паяются микросхему, то самодельному фену будет вполне достаточно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы сгоревших микросхем с их дальнейшей заменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более крупных деталей (к примеру, процессора на видеокарте, южного или северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Важно! От мощности будет зависеть подбор главного элемента устройства – нихромовой спирали. Взять ее можно от старой электрической плиты или электрошашлычницы, советского утюга.

Толщина спирали

Оптимальная – 0,5 мм. Такое сечение проволоки будет прочно держать форму. Если диаметр будет больше – потребуется и побольше мощности. Для варианта в полмиллиметра будет достаточно источника питания на 4 А.

Напряжение и сопротивление

Оптимальное напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск опасных последствий. Если БП будет «выдавать» 25 В, то спираль должна иметь сопротивление в 7 Ом.

Список компонентов

Для сборки печатной платы и корпуса потребуются следующие компоненты и материалы:

1. BQ1. Энкодер EC12E24204A8
2. C1. Конденсатор электролитический 35В, 10мкФ
3. C2, C4-C9. Конденсаторы керамические X7R, 0.1мкФ, 10%, 50В
4. C3. Конденсатор электролитический 10В, 47мкФ
5. DD1. Микроконтроллер ATmega8A-PU в корпусе DIP-28
6. DA1. CСтабилизатор L7805CV на 5В в корпусе TO-220
7. DA2. Операционный усилитель LM358DT в корпусе DIP-8
8. HG1. Семисегментный трехразрядный индикатор с общим катодом BC56-12GWA.Также на плате предусмотрено посадочное место под дешевый аналог.
9. HL1. Любой индикаторный светодиод на ток 20мА с шагом выводов 2,54мм
10. R2,R7. Резисторы 300 Ом, 0,125Вт — 2шт
11. R6, R8-R20. Резисторы 1кОм, 0,125Вт — 13шт
12. R3. Резистор 10кОм, 0,125Вт
13. R5. Резистор 100кОм, 0,125Вт
14. R1. Резистор 1МОм, 0,125Вт
15. R4. Резистор подстроечный 3296W 100кОм
16. VT1. Полевой транзистор IRF3205PBF в корпусе TO-220
17. VT2-VT4. Транзисторы BC547BTA в корпусе TO-92 — 3шт
18. XS1. Клемма на два контакта с шагом выводов 5,08мм
19. Клемма на два контакта с шагом выводов 3,81мм
20. Клемма на три контакта с шагом выводов 3,81мм
21. Радиатор для стабилизатора FK301
22. Колодка для корпуса DIP-28
23. Колодка для корпуса DIP-8
24. Разъем для подключения паяльника
25. Выключатель питания SWR-45 B-W(13-KN1-1)
26. Паяльник. О нем мы еще позже напишем
27. Детали из оргстекла для корпуса (файлы для резки в конце статьи)
28. Ручка энкодера. Можно купить ее, а можно напечатать на 3D-принтере. Файл для скачивания модели в конце статьи
29. Винт М3х10 — 2шт
30. Винт М3х14 — 4шт
31. Винт М3х30 — 4шт
32. Гайка М3 — 2шт
33. Гайка М3 квадратная — 8шт
34. Шайба М3 — 8шт
35. Шайба М3 гроверная — 8шт
36. Также для сборки потребуются монтажные провода, стяжки и термоусадочная трубка

Вот так выглядит комплект всех деталей:

Комплект деталей для сборки паяльной станции Simple Solder MK936

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

• Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
• Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

• Поток воздуха может сдуть мелкие детали.
• Неравномерный прогрев поверхности.
• Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

https://youtube.com/watch?v=YNMhLlWvKY0

Паяльная станция с феном: особенности изделия, обзор рынка

Для создания неразъемных соединений используют несколько методик. Одна из них – это пайка. Отличается данная технология от традиционной сварки применением низких температур и соединением с помощью припоя. Во время пайки расплавленный припой наносится на детали. По мере остывания материал твердеет, и элементы надежно соединяются между собой.

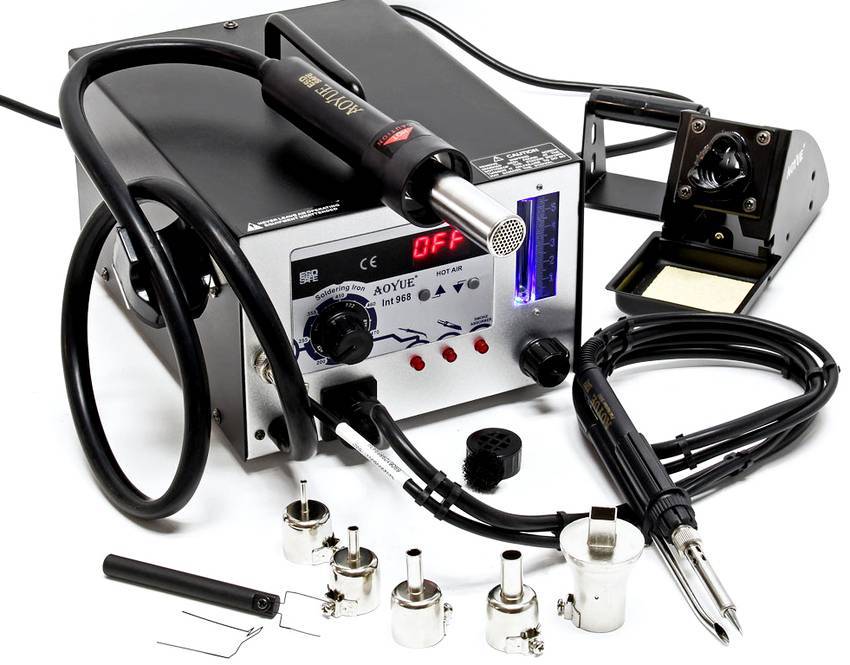

Паяльная установка с феном – это комплекс инструментов, которые предназначены для паяния компонентов

Производство многослойных плат и миниатюрных интегральных схем, а также повышенная плотность размещения мелких деталей с большим количеством выводов требуют использования тонких и специфических инструментов. Одним из таких приборов является паяльная установка с феном. Данное устройство – это комплекс инструментов, предназначенных для выполнения группового или одиночного паяния компонентов.

Современный рынок предоставляет широкий выбор изделий, которые способны удовлетворить запросы пользователей любой квалификации – от профессионалов высокого класса до новичков-любителей. Поэтому проблема, какую выбрать паяльную станцию с феном, актуальна для многих.

Данные изделия могут отличаться по комплектации, а также включать в себя следующие составляющие:

Паяльная установка с феном отличается от обычного паяльника тем, что способна оптимизировать температурный режим работы инструмента

• блок контроля, который позволяет управлять рабочими параметрами инструмента;
• паяльник для классического контактного паяния низкотемпературным припоем;
• паяльный фен для бесконтактного нагревания определенных частей сборного предмета;
• термопинцет, который используется для припаивания и удаления элементов;
• мощный инфракрасный источник для нагрева платы до необходимой температуры;
• пневматический прибор, предназначенный для удаления лишнего расплавленного олова;
• дополнительные детали;
• браслеты для снятия статического напряжения.

Современные паяльные установки многофункциональны, поэтому позволяют выполнять большое количество задач. Паяльные станции самой простой конструкции состоят из паяльника, контролирующего устройства и специальной подставки под паяльник.

Принцип работы станции не отличается большой сложностью, поэтому вполне возможно изготовить самодельную паяльную станцию с феном.

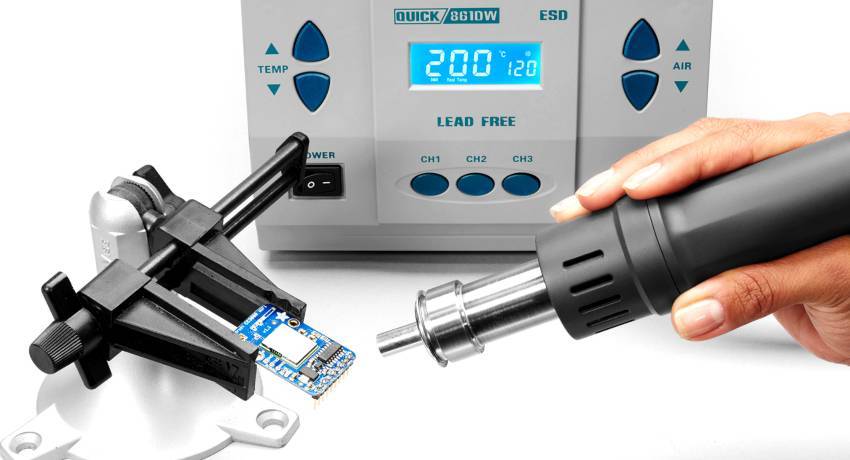

Современные паяльные установки благодаря своей многофункциональности, могут выполнять большое количество различных задач

Сборка комплекта на жалах Hakko

Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.

Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.

Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.

На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.

В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.

Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:

Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.

БП можно создать и самостоятельно из следующего:

• понижающий советский трансформатор;
• готовая сборка с диодным мостом KBPC5019;
• сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
• три параллельно соединенных полевых транзистора IRF730;
• микросхема LM317;
• радиатор охлаждения, вентилятор, подключенный через свой диодный мост.

Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
