Схема отопления с теплым полом и радиаторами в частном доме: выбор и монтаж

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

С чем придется столкнуться при отоплении теплыми полами?

Дом не прогреется к Вашему приезду

Теплый пол без радиаторов очень медленно реагирует любые команды и изменения. У него слишком высокая инерция.

Сначала система получит команду с котла, затем прогреет 45 мм бетонной стяжки, 20 мм напольного покрытия и только потом начнет медленно отдавать тепло в помещение. Температура пола при этом 35 о С. Поэтому для нагрева дома с дежурной температуры 15 о С до комфортной 23 о С теплому полу понадобится примерно 11 часов.

Если Вы не планируете жить в доме круглосуточно – отопление теплым полом окажется неэкономичным. Когда Вас нет дома, придется поддерживать не 15 о С, а все 20 о С, иначе дом просто не успеет прогреться к Вашему приезду. Радиаторы с 15 о С до 23 о С нагреют дом в среднем за 3 часа.

Нет резерва на случай сильных холодов

В комбинированной системе радиаторы включаются при наружной температуре -12 о С и работают вместе с теплым полом.

Если Вы решаете не ставить радиаторы, вы лишаетесь резерва, который гарантированно отопит дом в сильные холода. В таком случае вам придется перегревать полы и передвигаться по полу перебежками. От перегретых поверхностей будет выделяться запах.

По расчетам: перегретый пол может отапливать помещение до -16 о С. При температуре ниже полы не будут справляться и в помещении будет холодно.

Напольное покрытие — плитка или керамогранит

Отопление теплым полом накладывает свои ограничения по материалу покрытий. Даже небольшие ковры на полу придется исключить во всем доме, потому что они полностью перекрывают тепловой поток.

Отдача тепла от поверхности пола напрямую зависит от материала покрытия. Вы не сможете себе позволить паркет, ламинат, поливинилхлорид или пробку. всё это не подходит для систем отопления теплыми полами. Ламинат и паркет в 7 раз хуже отдает тепло, чем плитка.

Важный нюанс: не столько важен внутренний состав материала, сколько сама поверхность! Матовые и ребристые поверхности того же керамогранита на 30% хуже отдают тепло, чем гладкие.

Никаких витражных окон «в пол»

Витражные окна в комнатах создают большие потери тепла. Примерно на 50% больше, чем обычные окна, поэтому для отопления дома с витражными окнами теплые полы не подойдут. Вам придется отказаться от фасадных и витражных окон во всех жилых комнатах.

Теплый пол в помещении с витражными окнами сможет обогреть помещение при наружной температуре не ниже -12оС, поэтому в Европе теплые полы применяют как основное отопление. В России это недопустимо.

Локальные зоны перегрева или мебель на ножках

При отоплении теплым полом единственным источником тепла является поверхность пола. В спальных комнатах обычно 40% площади съедает мебель. Диваны, шкафы и кровати полностью перекрывает тепловой поток от пола к воздуху, поэтому теплообмен не происходит и помещение не обогревается.

Поэтому есть 2 варианта решения этой проблемы:– диваны, шкафы и кровати должны быть на ножках; – локальные зоны перегрева вдоль окон.

Локальные зоны перегрева – область пола вокруг стен и окон, в которой трубы теплого пола укладываются близко друг другу, с уменьшенным шагом укладки, от чего в результате повышается тепловой поток.

Обычно в спальных комнатах локальная зона перегрева точно попадает на площадь вокруг кровати, поэтому проснувшись зимним морозным утром и встав с кровати, Вы точно попадаете ногой на горячую зону теплого пола с температурой 38-42 о С, при этом без радиаторов температура воздуха в помещении будет около 18 о С.

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

  • Бесперебойное электроснабжение;
  • Стабильное напряжение в электросети;
  • Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

  1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
  2. Укладка теплоизоляции;
  3. Крепление направляющих;
  4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
  5. Подключение терморегулятора;
  6. Заливка цементно-песчаной стяжкой;
  7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

  • Черновая поверхность;
  • Теплоизоляция;
  • ИК-стержневой настил;
  • Стяжка;
  • Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла. Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

  1. По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.

    Укладка пенополистирола

    Разводка труб

    Укладка сетки

    Крепление трубы к сетке

  2. Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.

    Маты IPS, укладка

    Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

  • с последовательным соединением водяного насоса и двухходовым термоклапаном;
  • с последовательным соединением водяного насоса и трехходовым термоклапаном;
  • с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
  • с параллельным присоединением водяного насоса, термоклапан двухходовой;
  • водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

Разводка труб для радиаторов и теплого водяного пола

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

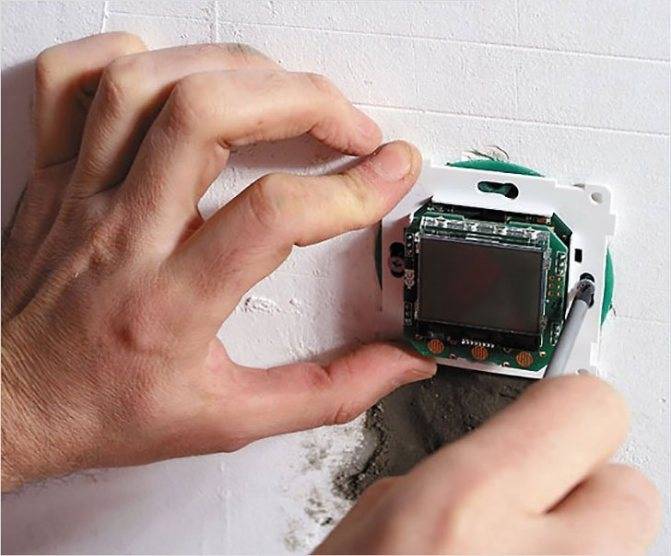

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

  • максимальный изгиб петли достигает 180
  • уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
  • активно применяется в ванной комнате и санузлах
  • монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

  • изгиб трубы составляет 31-90
  • используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
  • не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

  • определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
  • мощность котла
  • размеры комнат в м2
  • количество отапливаемых этажей
  • материал основы (дерево, бетон, полистирол)
  • расположение мебели в комнатах
  • угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

  • длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
  • разница между длиной контуров в разных комнатах должна быть не более 15 м
  • минимальная площадь контура должна составлять 15 м2
  • количество материала зависит от шага укладки
Расстояние между петлями/смРасход материала/погонный метр
1010
156,7
205
254
303,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Подключение тёплого пола к системе отопления

Обогрев жилых помещений на сегодняшний день представляет собой целый набор самых разных вариантов, каждый из которых отличается технологичностью, экономичностью и эффективностью. В большинстве случаев жители городских квартир довольствуются услугами централизованного отопления. Только в последние годы начался процесс индивидуального подхода к отоплению жилых помещений в многоквартирных домах. Основной упор делается на установку автономных систем отопления в новостройках с последующим подключением радиаторов отопления. Во многих домовладениях сегодня можно встретить комбинированные варианты, теплый пол вместе с радиаторным отоплением.

В качестве дополнительного способа обогрева становится модным использовать водяные полы. Для частного дома и городской квартиры с автономным отоплением такая схема отопления вполне реальна. Другое дело – централизованное отопление в многоквартирных домах старой постройки. В данном случае оборудовать теплый пол в квартире, задача проблематичная. Однако существуют способы подключения теплых полов, как дополнительный источник обогрева в городской квартире. Рассмотрим, какие существуют варианты в данном случае, каким образом можно сделать монтаж теплого пола у себя дома.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
