Система выравнивания плитки. СВП или DLS?

Особенности системы DLS

В чем секрет этой системы? Данный способ исключает вероятность просадки плитки после полного высыхания клея. Чтобы правильно понять принцип ее действия сначала нужно разобраться, что входит в ее состав:

  • Основа.

    Вставки с усиками, изготовленные из пластика.

  • Клинья.

    Количество пластиковых клиньев в системе должны соответствовать количеству основ.

Зажим.Это главный элемент всей системы.

Внимание!

Названия деталей в составе DLS отличается от деталей системы СВП. Здесь зажим – это щипец, с помощью которого клин вводят в основу. Все понимают, что процесс облицовки керамической плиткой или керамогранитом может осуществлять только профессионал. С этим мнением все смирились, только малое количество людей может ответить на вопрос — почему? Сложность лишь в том, что вряд ли не обученный человек может обеспечить ровную поверхность кладки и одинаковые швы между плитами. Но воспользовавшись системой DLS, этот вопрос можно решить без проблем – плитка будет лежать на стене или на полу идеально ровно даже в том случае, если рабочая поверхность или даже сама плитка имеет изъяны. Более того, нет ограничений в дизайне раскладки плитки, потому как система DLS полностью универсальна.

Совет!

Не стоит экономить на покупке такого элемента как щипцы-зажим, а покупать его только у производителей системы. Только качественный зажим имеет эргономичную ручку, может верно настроиться к размеру плитки и ограничит силу зажима.

Основные отличия различных СВП по версии @instabur.pro

Для себя я разделил все свп, с которыми довелось поработать, условно на два вида — на мелкие (3Д-крестики, ТЛС, СВП-Нова и тп) и крупные (ДЛС, Карофит, РЛС и тп).

Первые — это Свп№1, 3Д-крестики, Свп-Нова, Тлс-Профи и их аналоги.

Их отличительные черты — компактный размер, низкая цена, отсутствие инструмента для зажима клиньев у большинства производителей. Идеальны для работы с мелко- и среднеформатной плиткой.

Скажу сразу, что системы на одной ножке (Свп№1, 3Д-крестики) я не использую в принципе, тк они по умолчанию в два раза слабее.

Вторые — это RLS, DLS, Karofit, Mustang и их аналоги/подделки.

Отличия — более мощные клин и зажим, более высокая цена, за счет размера есть возможность использования одного зажима на пересечении трёх или четырёх плиток, удобный инструмент для зажима клиньев (щипцы). Идеальны для работы со средне- и крупноформатной плиткой.

DLS – DAZ Leveling System

Выравнивающие элементы системы DLS могут устанавливаться не только на стороны плитки, но и на их перекрестье, включая соединения в виде креста и буквы Т. Из-за этого расход элементов значительно меньше. Элементы DLS заменяют крестики для швов плитки, всё дело в специальных штырях на элементах.

  • Прижим плиток осуществляется мощным клином.
  • Лучший эффект выравнивания достигается с использованием специального инструмента (струбцины).
  • Элементы DLS позволяют выравнивать плитки толщиной до 12 мм.

Видео DLS система выравнивания

О преимуществах и недостатках

Любая новая система создается с одной целью — упростить жизнь простому человеку. Система укладки и выравнивания плитки DLS — не исключение. Благодаря ее использованию стало возможно выполнить большинство профессиональных работ по укладке плитки своими руками.

Основные особенности DLS:

Значительная экономия времени. Система позволяет провести укладку в 4 раза быстрее обычного;

Доступность новичку. Для работы с ней не нужно обладать никакими знаниями о проведении монтажных работ;

Исключает возможность появления сбоя в уровне швов;

Возможность работы как с напольной, так и с настенной плиткой. Благодаря системе создается ровный первый ряд, обеспечивающий направление для остальных рядов настенной плитки;

Минимальное количество мусора, оставляемого после работы;

Возможность повторного использования клиньев и зажима.

Что можно сказать о недостатках системы? К счастью, их не так уж и много. Тем не менее, они есть и о них следует поговорить подробно:

Главный недостаток — относительно высокая цена на комплектующие. Однако,это все равно дешевле, чем оплачивать полностью работу по укладке. Более того, все комплектующие (за исключением основы) можно использовать еще несколько раз;

Регулировка плитки возможна только до высыхания клеевой основы. Вряд ли это можно назвать серьезным недостатком, ведь система обеспечивает ровную укладку; тем не менее, лучше еще раз убедитесь в том, что уложили весь материал ровно до полного высыхания клея.

Как работает система укладки плитки DLS?

Основа. Небольшие пластиковые вставочки, закупаются в количестве не менее 100 штук;

Клинья. Покупаются в таком же количестве, что и основы. Продеваются внутрь вставок и выравниваются зажимом. Клинья, в отличие от основ, можно использовать еще много раз;

Зажим. Основной инструмент при работе с системой;

В чем секрет простоты работы с системой DLS? Всем известно, что укладка плитки — работа профессионалов и выполнить ее новичку практически невозможно. Но мало кто задумывается, почему. Вся проблема — в контроле ровности швов и укладываемой плитки. DLS позволяет избежать всех проблем, связанных с проседаниями или сдвигами материала.

Укладка начинается с нанесения специальной клеящей основы, на которую и будет положена плитка. Далее укладывается плитка и фиксируется основами, в которые вставляются клинья, а зажимом производится выравнивание. После высыхания оставшиеся клинья выбиваются молоточком.

Самодельные варианты

Систему выравнивания поверхности можно сделать своими руками. Самодельное устройство, в отличие от заводского механизма, будет более простым, однако это позволит вам снизить затраты.

Необходимые инструменты:

  • алюминиевая проволока толщиной 1,7 мм, которая будет выполнять функцию зажима;
  • маленькие куски оргалита (ДВП), устанавливаемые вместо клиньев;
  • нарезанные пластинки монтажной ленты (для выполнения упора).

Алюминиевый провод сгибают так, чтобы образовался прямоугольник вытянутой формы. Затем монтируют пластину для упора. Нижние части проволоки, которые будут располагаться ниже плоскости плиточного материала, «надкусываются» с двух сторон. Данная процедура необходима для того, чтобы в дальнейшем было легче ее обломать.

Установив получившийся механизм между плитками, верхние концы проволоки закручивают в спиралевидную форму. Предварительно под проволоку необходимо вставить кусочки оргалита. Таким образом, происходит фиксация материалов. После стопроцентного высыхания клеевого раствора можно убрать зажимы. Выступающие части петли отрезаются кусачками.

Даже самодельное устройство, значительно уступающее заводским аналогам, позволяет значительно упростить и ускорить процесс монтажа плиточного покрытия.

Преимущества использования системы укладки DLS:

  1. Во время работы все элементы конструкции надежно фиксируются по одному уровню;
  2. Во время укладки не происходит перепадов по уровню на швах;
  3. В процессе работы получаются идеально ровные межплиточные швы;
  4. Конечный результат – максимально ровная керамическая поверхность;
  5. Предотвращает проседание плитки в процессе высыхания клея;
  6. Минимальное время на укладку;
  7. Использовать систему укладки могут даже новички.

Еще одним большим преимуществом использования системы DLS является то, что одновременно можно выровнять четыре смежные плитки, а за счет этого фактора значительно экономиться время укладки. А поскольку данная система является полностью универсальной, то с ее помощью можно положить плитку как с «Т» образными швами, так и со швами «+». В процессе укладки плитки происходит экономия клея и замазки для швов. А после работы остается минимальное количество мусора, что явно упрощает уборку.

Основу системы укладки и выравнивания плитки DLS возможно использовать только один раз, а сами клинья DLS являются многоразовыми, поскольку они обладают высокой прочностью.

Где купить СВП?

Оригинальные СВП Карофит (Karofit) от производителя вы можете заказать на сайте svptool.ru

СВП Карофит (Karofit TLS) — это полный аналог RLS Raimondi и DLS, как по форме/размеру, так и по качеству. Производство находится в Турции.

  • Карофит имеет зажим (клипсу/основу) толщиной всего 1мм!
  • так же недавно доработана и обновлена форма клиньев — теперь они имеют более острую форму, а благодаря направленным зубцам клинья зажимаются ещё плавнее и мягче
  • клин выполнен из прочного сплава — он действительно многоразовый (в отличие от некоторых более дешёвых свп)
  • на данный момент СВП Карофит среди своих аналогов имеет лучшую цену
  • система Карофит представлена во многих странах Европы — Германия, Испания, Франция, Бельгия, Нидерланды, Австрия, Сербия, Чехия, Польша, Болгария, Турция, а теперь и Россия
  • среди собственных разработок компании — щипцы (инструмент для зажима), качество которых уже оценили производители свп во многих странах и стали комплектовать ими свои системы. Mustang LS (Испания), Pony LS (Испания), DLS (Россия), Lantelme (Германия), Tegelleveling (Нидерланды) и многие другие используют в своих свп щипцы Карофит

@instabur.pro рекомендует!

Купить СВП Карофит

Особенности

DLS-система укладки плитки представляет собой специальные вспомогательные элементы, посредством которых удается выполнить кладочные работы не хуже специалиста.

В стандартный комплект входят:

  • клинья для плитки;
  • основы для клиньев;
  • специальный зажим.

Внешне выглядят они достаточно просто, принцип использования понятен и не вызывает трудностей при создании качественного плиточного покрытия. Данная система исключает подгонку плитки «на глаз».

Основы и клинья выполняются из ударопрочной пластмассы. Изделия отдельных фирм-производителей могут быть изготовлены из металлического сплава. Такие разновидности подразумевают многократное использование.

Зажим предназначен для фиксации клиньев с основами. Внешне он напоминает тонкие изогнутые клещи, хотя модификация каждой торговой марки может иметь отдельный вид.

Метки

армирование стяжки пола
бетон
ванна
ванная
выравнивание
гидроизоляция
гидроизоляция душевой кабины
грунтовка
диагональная укладка плитки
замена плитки
затирка плитки
звукоизоляция пола
инструмент
кухня
материалы
мозаика
наши услуги
отверстия в плитке
пенопласт
подиум для душевой кабинки
подрезка кафеля под 45 градусов
подрезка плитки
разметка укладки кафеля
раствор для стяжки
рекомендуем!
санузел
стяжка пола
теплый пол
тонкослойная стяжка
трамбовка основания
трещины в стяжке
укладка мозаики
укладка напольной плитки
укладка плитки
формирование угла из плитки
цемент
цены на услуги
чистовая стяжка пола
экструдированный пенопласт

Инструмент для зажима клиньев

Для более комфортной и быстрой работы с крупными системами RLS, DLS и Карофит были изготовлены специальные щипцы (клещи). Они не только позволяют быстро и мощно зажимать клинья в клипсы (и беречь руки с пальцами), но и делают это с постоянным одинаковым усилием, благодаря своей точной настройке.

То есть одни раз настроив эти щипцы под определенную толщину плитки вы больше не получите недожима или пережима с разрывом клипсы.

В последнее время производители более компактных свп так же стали задумываться над изготовления щипцов для своих систем. Так, например, такой инструмент уже есть у СВП-Нова.

Варианты систем для выравнивания

Итак, мы обсудили целесообразность выравнивания плиток с помощью специальных систем, и пришли к выводу, что для плитки большого формата их применение обязательно. Теперь давайте разбираться в вариациях.

В русской транскрипции  системы выравнивания плитки именуются аббревиатурой СВП, в английской – DLS.

В основном они состоят из двух деталей:

  1. Нижняя застёжка (зажим), которая устанавливается в швах двух стыкуемых плиток;
  2. Верхний клинышек (колпачок или винт), с помощью которого застёжка фиксирует две плитки на одном уровне.

Комплектом СВП считается количество деталей, необходимое для совмещения контуров четырёх или двух плиток, имеющих одинаковую толщину. Совокупность таких комплектов и обеспечивает выведение облицовки в единую плоскость.

Конструктив и оборачиваемость

Системы нивелирования плиточных покрытий несколько отличаются по конструктиву деталей и количеству циклов использования. Есть четыре основных вида.

Системы разные – смысл использования один

Это:

Конструктив элементовОтличительные особенности
Клин с зазубринами на скосе

Вариант с клином

Это наиболее популярная система, применяемая для укладки плитки толщиной не более 12 мм. В ней две парных детали: зажим одноразового использования и клин с многоразовой оборачиваемостью.

Зажим представляет собой стержень на плоском основании снизу и небольшим плоским оголовком с отверстием или боковыми выемками для клина.

Между вертикальной частью и основанием имеется небольшой надрез, который позволяет легко сбить стержень резиновым молотком при удалении креплений.

Клин устанавливается вручную и может затягиваться как специальными клещами, так и, при небольших объёмах, своими руками.

Колпачок с зазубринами на стойке

Вариант с колпачком

Здесь конструктив деталей несколько иной. Их тоже две: зубчатый стержень на плоском основании и зажимной колпачок с замком.

Такое устройство позволяет монтировать уже более толстые керамические и керамогранитные плиты, толщиной до 2,5 см. Замковые колпачки тоже многоразовые, но затягивать их можно только с помощью инструмента.

С винтовым натяжителем

Винтовая конструкция

Это системы многоразового использования, которые выполнены не из пластика, а из металла. Есть варианты с ручной подтяжкой гайки, но некоторые модели натягиваются посредством вращения шпильки отвёрткой.
С защёлкой-натяжителем

Защёлка

Если все предыдущие системы состоят из двух элементов, то это единственный вариант, в котором нивелирование плиток осуществляется с помощью одной цельной детали. Сверху  статической части имеется подвижная защёлка, посредством которой и осуществляется корректировка положения плитки.

Несколько советов по применению СВП

Так как клиновая система наиболее популярна у нас, мы будем говорить про выравнивание плитки СВП именно этой конструкции.

СВП НОВА — система выравнивания плитки клинового типа

Очень важно в точности соблюдать инструкцию производителя по замешиванию клея. В зависимости от основания, клей может применяться разного типа: по стяжке – на цементной основе, по деревянному основанию – двухкомпонентный полиуретановый

Но в любом случае, правильная консистенция – залог успешной работы.
Для нанесения клея потребуются шпатели: широкий, с гладким полотном, которым смесь распределяется по поверхности; гребёнка с прямоугольными зубцами 8 мм, с помощью которой удаляются её излишки; узкий – для зачистки от раствора швов.
При работе с СВП-системой, клей наносится в два слоя – и на основание, и на плитку. Минимальная толщина клея 3 мм, максимальная – 7 мм.

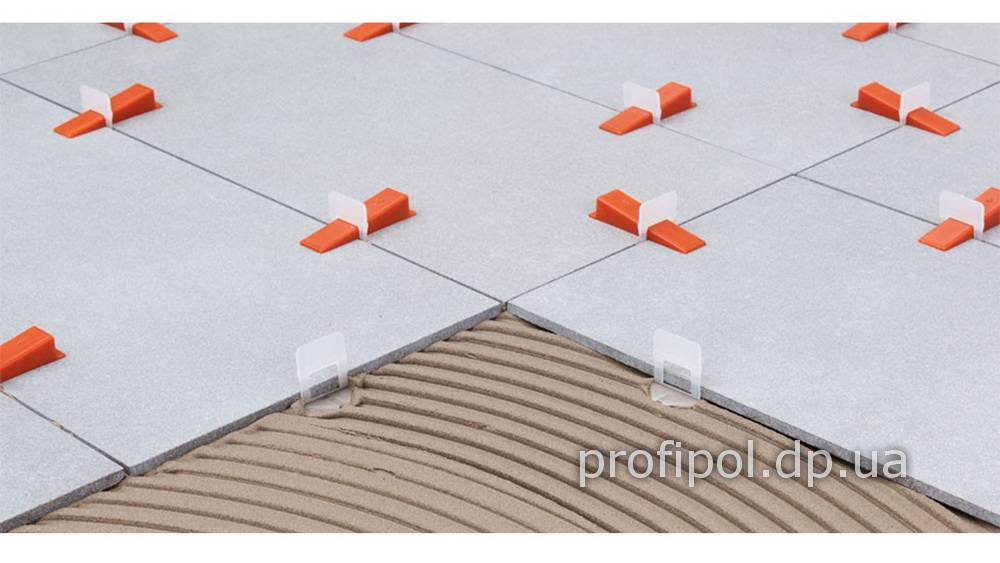

Суть нивелирования достаточно проста. Первый элемент облицовки укладывают на основание, под него со всех сторон заводятся опорные части зажима СВП. Рядом кладут соседнюю плитку, стыкуют её с первой и с помощью расклинивания выводят их в единую плоскость.

Количество креплений, необходимых для качественной фиксации плитки, зависит от формата. Квадратные изделия крепят только по углам. Для прямоугольной плитки — особенно когда один параметр сильно превышает другой, требуются дополнительные фиксаторы в середине длинной стороны.

Более подробно об этой работе вы узнаете, посмотрев видео: «СВП для выравнивания плитки».

Как выбрать?

Среди предложений разных торговых марок несложно растеряться. Настораживает покупателей и тот факт, что выглядит такая система у разных производителей по-разному. Например, может варьироваться оттенок клинышков, с помощью которых крепят основы. Чаще это белая основа и черный клин горкой.

Чтобы купить качественный вспомогательный материал, обеспечивающий в дальнейшем безупречный результат, не отказывайтесь от золотых правил выбора:

  • Хороший клин всегда ребристый. Если вы видите раздвоенный на концах клин, а форма основания не похожа на описанную, перед вами не система DLS. Посмотрите на фото, чтобы не попасться на уловку недобросовестного продавца.
  • Такие системы экономичны. Их не нужно пихать с 4 сторон, чтобы получить идеальный результат: достаточно 1 крепления в центр. Не берите лишнее количество.
  • Смотрите на пластик. Любое отклонение от нормы: кривые края, визуальные дефекты – говорят о браке и низком качестве. С этим материалом нельзя рассчитывать на профессиональную облицовку.
  • Не покупайте вспомогательные материалы в сомнительном магазине. Обращайтесь в проверенную точку сбыта с хорошей репутацией. Не стесняйтесь спросить у продавца документацию на товар. Уважающая свою репутацию компания предоставляет документы на каждый тип продукции.

Возьмите в руки инструмент. Если он подозрительно легкий, его покупка под сомнением. Попробуйте сжать концы – работа механизма не должна иметь препятствий.
Посмотрите на крепежи зажима и его корпус. Никаких дефектов в виде царапин, сколов, неровностей покраски на нем быть не должно.
Выбирайте инструмент с удобными ручками

Это позволит снизить нагрузку на руки при сжимании.
Обратите внимание на стоимость. Чтобы понять реальную цену, предварительно посмотрите в интернете, сколько он может стоить у разных компаний.
Если продавец навязчив, задумайтесь о качестве DLS-системы

Хороший товар в сладких речах и многословных тирадах не нуждается.
В настоящей системе клин входит в квадратное отверстие. Если вам предлагают иную систему, это явный обман.

Общий принцип работы СВП

Свп состоит из двух частей — многоразового клина и одноразового зажима (клипсы/основы).

Толщина ножки зажима может быть от 1мм и выше, она же определяет толщину межплиточного шва.

Принцип работы и смысл всех систем выравнивания (свп) состоит в том, чтобы выровнять в одной плоскости и зафиксировать две (или больше) рядом лежащие плитки.

Причем, основной задачей всех свп я считаю именно фиксирование плитки в одном положении (до полного застывания клея) и защиту от неравномерной усадки клея. Кто сталкивался с этим феноменом, тот понимает, что я имею в виду.

Как работать с свп?

Мы вставляем клипсу под одну плитку, зажимаем ее второй плиткой и затем плотно вставляем клин в её ушко/отверстие.

Следует понимать, что ни одна свп не творит чудес и не исключит необходимость выравнивания основания. Основание должно быть ровным, в любом случае, так как всё выравнивание плитки, с помощью свп, происходит в пределах 0,5-2мм.

Причём, чем мельче (компактнее) система, тем сложнее добиться от неё именно выравнивания, вытягивания плоскости одной плитки относительно другой. Зафиксировать — да, но вытянуть, иногда очень необходимые на ректификате 0,5мм, можно чаще всего только более крупными и мощными клиньями/зажимами и только с использованием инструмента.

После застывания клея мы просто отбиваем торчащие над плиткой части свп киянкой или ботинком. Бить нужно в торец клипсы.

Преимущества и нюансы

Основным преимуществом данной системы является жесткая фиксация плитки и отсутствие возможности неравномерной усадки клея под ней при застывании.

Идеальная плоскость

Для получения идеальной плоскости необходимо иметь идеальное основание. Это аксиома. Не ждите, что свп выровняет за вас кривой пол или стену.

Система выравнивания может снивелировать 1-1,5мм, но не больше. При еще больших неровностях система сделает только хуже.

Швы равные толщине ножки СВП

Есть такой момент — некоторая керамическая плитка имеет трапециевидную форму на торцах. То есть ширина плитки от глазури к основанию увеличивается (рис.1)

Поэтому, если при укладке такой плитки мы будем использовать зажим шириной в 1,5мм мы, то получим такую ширину лишь у основания плитки и около 2,5-3мм наверху, у ее наружной поверхности.

Как вариант, можно будет вырезать в торцах плитки углубления в местах установки зажимов. Но, к сожалению, при этом всегда есть риск повредить наружную глазурь.

Исключение. Тонкий шов можно получить при работе с калиброванной/ректифицированной плиткой — у нее острые прямые торцы без каких-либо расширений или сужений (рис.2). В основном таковым является почти весь современный керамогранит.

Характеристика укладки кафеля DLS системой

Методика укладки DLS имеет много преимуществ, которые значительно облегчают процесс монтажа напольного покрытия. Для того чтобы проще и ровнее выложить плиточную поверхность, нужно использовать данную систему для укладки пола.

Создают идеальные покрытия, не учитывая качества стяжки и толщину клеевых составов. Благодаря выравниванию плитки способом DLS можно не беспокоиться о том, что возникнут такие дефекты, как смещение материала во время процесса укладки и проседание при просыхании. Применяя такой метод, можно сэкономить примерно 200% времени, которое обычно тратится при других методиках.

Существует три способа укладки керамики, в которой применяется система DLS:

  • Для фиксации одного кафеля пользуются методом укладки, который имеет название по типу «минус».
  • Если предстоит ремонтная работа с монтажом двух плиток, то в таком случае целенаправленно воспользоваться способом по типу «буквы Т».
  • С применением типа «плюс», можно сразу зафиксировать четыре элемента.


DLS технология выравнивания однотонной керамики

Результаты тестирования

Импортные системы MLT, Raimondi, Proleveling и пр. имеют как ряд своих преимуществ так и досадные недостатки. Все же многие из них успешно справились с тестированием и показали достойный результат.

К выявленным недостаткам мы отнесли:

  • Высокая стоимость за комплект
  • Нереальные сроки ожидания поставки
  • Куча дополнительных прибамбасов
  • Малое количество повторных использований элементов
  • Большое количество подделок

Резюме — данные системы заточены под «узких» специалистов, которые прошли обучение у производителей, либо для людей, которые любят что-то постоянно покупать (низкое качество элементов, которые используются повторно).

Теперь, что касается отечественных производителей и стран СНГ. Тут так же имеются как очень достойные системы, так и откровенно «кустарные» производители.

Нам удалось выявить следующие недостатки:

  • Низкое качество пластика (полимеров). Из-за этого получаются отвратительное посадочные звенья у клиньев и заострения зубьев у зажима – нет жесткого фиксирования зажима, он может проскакивать вниз по лестнице
  • Грубые (более глубокие) посадочные звенья у клина, если нужно снять клин с зажима то это получится только с оторванной с клеем плиткой
  • Клинья из вторичного или третичного сырья. При ударе молотком ломаются, хотя должны использоваться много раз повторно
  • Зажимы имеют заострение только с одной стороны. Заводить клин можно только в одном направлении, если ошибиться — придется переворачивать зажим другой стороной, а это очень не удобно
  • Зажимы из вторичного или третичного сырья. При жесткой фиксации может произойти отрыв ножки от основания, а это должно происходить только при ударе молотком
  • Неудобный хват у зажима, руки сильно устают после длительной работы. Маленький флажок не подходит для больших пальцев, трудно приложиться к изделию
  • Нарушение конструкции изделий при проектировании. Толкатели (выпуклости) на изделии находятся в месте где заводится зажим, что очень мешает работе

Подробная инструкция по системе укладки и выравнивания керамической плитки и керамогранита DLS

DLS — это новейшая технология выкладки облицовочной плитки или керамогранита, которая позволяет качественно и без особых усилий выполнить монтажные работы. Создать максимально ровную поверхность без особых приемов выравнивания, в разы сэкономить время труда – все это предоставляет новая система. Подробная инструкция, сопровождаемая фото, поможет справиться с заданием даже новичкам.

Каждому в свое время приходилось самостоятельно делать в квартире, пусть даже незначительный ремонт. Но когда вопрос касается укладки керамической плитки, то даже на ум не приходит самому приниматься за этот процесс. Но все же справиться с таким заданием может даже новичок благодаря инновационному способу, который позволяет самостоятельно осуществить правильное выравнивание плоскости облицовочного материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
