Как сделать снегоход из бензопилы Дружба своими руками

Как сделать из бензопилы газонокосилку

Такой агрегат, как газонокосилка, можно считать вторым по значению после мотоблока, который можно сделать из бензопилы своими руками. И значение его возрастает по мере роста площади дачного участка. Чтобы его сделать, с рабочей бензопилы снимается штурвал и шина. Затем из стального уголка 25 на 25 мм сваривается рама размером 50 на 60 см, к углам которой крепят колеса от старой детской коляски. А из металлической трубы выгибается тележная рукоять под свой рост, которая крепится к раме на болты или приваривается. Редуктор двигателя поворачивают под прямым углом так, чтобы обеспечить нахождение вала внизу, и вместе с двигателем крепят к раме, для чего используется отверстие, через которое крепилась шина.

Колесо штурвала крепят к рукояти, трос «газа» и шланг для подачи бензина удлиняют. После этого можно устанавливать режущие ножи. Для этого к звездочке бензопилы нужно приварить кусок стальной трубы длиной 8 и диаметром 5 см. На него надевают такой же кусок, но диаметром 5,8 см, и соединяют их с помощью болтов и контргаек, которые должны быть расположены напротив друг друга. Ко второй трубе приваривается железный диск толщиной 4 мм и диаметром 18 см. В нем на одинаковом расстоянии сверлятся 3 отверстия, через которые будут устанавливаться ножи.

Их делают из полотна старой ручной пилы по дереву. В отрезках этого полотна на одинаковом расстоянии от краев проделывают отверстия, через которые болтами с контргайками крепят к диску так, чтобы они свободно вращались на 360°. При столкновении с твердыми предметами в траве это позволит им избежать поломки. Подобная газонокосилка из бензопилы сможет легко косить не только высокую траву, но и мелкий кустарник. При необходимости бензопилу можно будет легко снять, вернуть на место снятые детали и использовать ее по прямому назначению.

Полезные рекомендации

Как показывает опыт мастеров, очень важным является надежность и прочность всех соединений и креплений. Поскольку снегоуборщик из бензопилы подвергается при работе определенным вибрациям, наиболее целесообразно устанавливать контргайки, все крепления делать шайбами гравера. Во избежание раскручивания, на шнеке выступающие части от болтов обрезают и заклепывают.

Некоторые владельцы работают без чертежей, но в большинстве рекомендаций все же высказывается необходимость предварительных расчетов, соблюдения определенных проверенных размеров и пропорций, иначе конструкция снегоуборщика из бензопилы может оказаться после сборки неработоспособной.

Преимущества самодельного снегоуборщика из бензопилы

  • При создании снегоуборщика из бензопилы своими руками основным выигрышем, конечно, является стоимость снегоуборочной машины. Даже, если пришлось покупать мотор от пилы специально, экономия будет немалой.
  • Другим положительным моментом является функциональность, ничуть не уступающая готовым образцам техники. Некоторые умельцы создают агрегаты, даже превосходящие по техническим параметрам заводские модели.
  • Все необходимые детали и комплектующие можно гарантированно найти в гараже среди всяких металлических отходов и остатков, которыми никто не пользуется.

Недостатки самодельного снегоуборщика

  • Собранная модель является несамоходной машиной, для уборки больших территорий от снега ручное перемещение агрегата может быть затруднительным.
  • По сравнению с заводскими вариантами снегоуборочных машин, самоделка отличается меньшими техническими возможностями, ограниченным моторесурсом. Если оснастить оборудование новым двигателем, работать агрегат будет дольше и надежнее, но экономия, в таком случае, будет меньше.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Принцип изготовления снегохода из бензопилы


Конструкция самодельного снегохода из бензопилы не отличается сложностью. Однако чтобы избежать возможных ошибок при его изготовлении, потребуется подготовиться и изучить порядок действий. Снегокат с мотором от бензопилы изготавливается в таком порядке:

  1. Для начала на каркас снегохода нужно установить и закрепить двигатель бензопилы;
  2. Затем в передней части агрегата крепятся элементы передвижения – одна или две лыжи;
  3. На каркас снегохода монтируется механизм управления – рулевое колесо или рукоятки;
  4. В задней части снегохода из бензопилы потребуется установить гусеницы, которые будут приводить агрегат в движение;
  5. Ведущий диск из конструкции гусеницы нужно соединить со звездочкой двигателя бензопилы;
  6. В конце на мотор потребуется установить деревянный или стальной кейс, а сверху него – сиденье для водителя.

Некоторые комплектующие можно изготовить своими руками, но есть и те элементы, которые лучше всего купить в уже готовом виде – это позволит сэкономить много времени и сил. Гусеницу и лыжи для самодельного снегохода из бензопилы лучше взять от старого советского агрегата «Буран».

В качестве элементов управления подойдет руль от старого велосипеда или мопеда. Монтируя руль на снегоход из бензопилы, потребуется закрепить его таким образом, чтобы при повороте оси в центре руля лыжи поворачивались посредством перемещения тяг снегохода.

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

  • Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
  • Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

  • Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
  • Переднюю перекладину рамы оснащают прочным уголком.
  • Крепят сидение к раме конструкции.
  • Делают отверстия в лонжеронах.
  • Между рулевой и средним участком приваривают швеллер.
  • Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
  • Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла

  • Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

  • лыж;
  • продольной тяги;
  • поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции. Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер

Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Особенности переделки и подготовка материалов

Практически любой современный снегоуборщик обладает достаточно простой конструкцией. По сути, собрать подобный агрегат своими руками сможет каждый желающий. Все, что для этого потребуется – это наличие необходимых материалов.

Единственная проблема, с которой могут столкнуться любители самоделок – это отсутствие двигателя. Правда, дилемма легко решается, если сделать снегоуборщик из бензопилы Урал. Помимо исправного мотора, также потребуется подготовить другие необходимые материалы:

  • Алюминиевые и стальные трубы;
  • Подшипники и вал;
  • Металлические листы;
  • Сварочный аппарат;
  • Инструменты из гаража.

Подготовив все нужное для работы, можно приступать к сборке. На практике изготовление снегоочистителя своими руками отнимет не более 5–6 часов времени.

Схема изготовления самодельного снегохода из бензопилы

Для изготовления снегохода из бензопилы вам обязательно потребуется план, по которому вы будете ориентироваться во всех своих дальнейших действиях. Схема не обязательно должна быть подробной, вы можете начертить ее от руки и использовать в работе. Самое главное, чтобы вы ее хорошо понимали. Ниже представлена точная схема самодельного снегохода из бензопилы с нумерацией и расшифровкой его основных деталей.

Цифрами на схеме изображены:

  • 1 – руль управления;
  • 2 – бак для заливки топливной смеси;
  • 3 – двигатель от подручной бензопилы;
  • 4 – рулевая стоечная втулка;
  • 5 – рулевая лыжа;
  • 6 – гусеничное зубчатое колесо для привода снегохода;
  • 7 – укороченная гусеница;
  • 8 – опорная рама агрегата;
  • 9 – каток опоры;
  • 10 – подкос ограничительной спинки;
  • 11 – механизм натяжения гусеницы;
  • 12 – зубчатое колесо натяжения гусеницы;
  • 13 – подшипник внутри корпуса;
  • 14 – багажное отделение в виде короба;
  • 15 – сиденье для водителя;
  • 16 – первая часть передачи;
  • 17 – вторая часть передачи;
  • 18 – ограничитель для спинки сиденья водителя;
  • 19 – ведомая звездочка для включения первой передачи;
  • 20 – звездочка, приводящая в действие вторую цепную передачу;
  • 21 – ведомая звездочка второй передачи;
  • 22 – звездочка, приводящая в действие первую передачу;
  • 23 – рычаг для управления поворотным кулаком;
  • 24 – тяга рулевой рейки;
  • 25 – сошка с рулевым валом;
  • 26 – балка в переднем мосту;
  • 27 – вал, приводящий в движение гусеницу;
  • 28 – ось натяжения гусеницы.

Если вам нравятся ночные поездки, и вы хотите оборудовать свой самодельный снегоход из бензопилы различными световыми приборами, то для этого вам потребуется электронная схема их подключения.
Имея под рукой все необходимые чертежи, можете приступать к изготовлению элементов снегохода из бензопилы и их установке на опорную раму агрегата.

Изготовление самодельного мотоблока

Мотоблок из бензопилы стоит сделать в первую очередь. Пила может выступить в качестве универсального привода, который сочетает небольшие габариты и массу с достаточно серьезной мощностью. Если собрать на ее основе мотоблок своими руками, на него может быть установлена приставка для выполнения самых различных сельскохозяйственных работ. Для этого понадобится знание таких дисциплин, как конструирование и черчение. При точном соблюдении размеров можно собрать самодельный мотоблок, не уступающий по своим характеристикам и возможностям своим аналогам заводской сборки.

Кубической формы рама сваривается из стальных уголков размером 32 на 32 мм. К поперечным уголкам верха изнутри подвешивается двигатель бензопилы, а под ним кронштейнами крепится бачок для бензина. К передним вертикальным стойкам нужно приварить опоры, на которые ляжет промежуточный вал. На продольные уголки нужно приварить такие же опоры для крепления подшипников ходового вала. Из железной трубы диаметром 3 см сваривается перекладина для ручного управления. Еще нужно установить ведущую звездочку и звездочку на промежуточный вал, соединенные цепью. Все это можно взять от мопеда или автомобиля. В качестве колес вполне подойдут обрезиненные катки или колеса от детской коляски. После этого к нему присоединяется приставка самого различного назначения.

На основе такого мотоблока можно сделать простейший мотокультиватор. Культивация почвы на даче с полным основанием считается наиболее нудным занятием, требующим времени и сил. Культиватор из бензопилы позволит сократить время на его выполнение и сэкономить силы. Для этого на ось мотоблока насаживаются по бокам фрезы. Конструктивным дополнением должно служить наличие понижающего редуктора, куда приводится клиноременная передача от двигателя с одной стороны, а с другой идет цепь к приводному валу.

Пошаговая инструкция для изготовления снегохода из бензопилы «Дружба»

Как уже неоднократно сказано процесс изготовления зависит от выбранного варианта конструкции, чертежа. Есть сложные схемы, но существует один довольно простой вариант с использованием в качестве основы конструкции обычного снегоката. Он подкупает тем, что уже имеется готовая несущая база основания, рулевое управление и вполне удобное сидячее место. Задача состоит в том, чтобы усилить боковые лыжи, а также закрепить на раме двигатель, передаточный механизм и гусеницу.

Поэтапная инструкция сборки:

  1. В первую очередь необходимо усилить боковые лыжи. Это можно сделать, приварив к ним профиль или трубы. К ним же крепятся опорные подшипники переднего и заднего натяжных валов. Размер усилительного основания зависит от диаметра переднего вала. Для обеспечения наилучшего сцепления нижняя часть вала должна быть на одном уровне с лыжами.
  2. Следующий этап — изготовление каркаса крепления гусеницы. Он выполняется из уголка и профильной трубы размером 30х30 мм. Длина каркаса берется с расчетом размеров рамы для крепления двигателя с бензобаком в задней части снегоката. Ширина в пределах ширины снегоката.
  3. Натяжение гусеницы производится при помощи валов. Работает по принципу натяжения цепи в бензопиле. Натяжной вал перемещается при помощи болта, который в свою очередь фиксируется на раме. В качестве натяжных валов можно использовать бескамерные колеса от ручных тележек, катки от сельскохозяйственной техники или изготовить их вручную вырезав из пластика. Также необходимо установить опорные ролики для гусеницы, только уже без натяжного механизма. Изготавливаются они так же как и натяжные. Для обеспечения необходимого зазора и предотвращения смещения роликов на ось устанавливаются вставочные втулки.
  4. Гусеница изготавливается из транспортерной ленты толщиной не менее 3 мм. На натяжные валы по центру монтируются зубчатые колеса от снегохода «Буран». Лента разрезается на две части и располагается по краям. Между кусками оставляется расстояние соразмерное ширине зубчатых колес. Траки для сцепки можно изготовить из половинок пластиковой водопроводной трубы или профиля из алюминия. Толщина траков рекомендуется более 5 мм. Крепятся траки на болты или клепки. Зазор между траками должен соответствовать шагу зубчатых колес от «Бурана».
  5. На задней части пока еще снегоката монтируется площадка с двигателем. На ней также устанавливается бензобак. На ведущий вал монтируется приводная звездочка, в свою очередь на двигатель тоже устанавливается звездочка. Передача усилия передается приводной цепью. Для обеспечения натяжения цепи рама с двигателем должны быть подвижной, звездочки должны находиться на одном уровне.
  6. После закрепления основных частей для обеспечения безопасности при эксплуатации, движущиеся части снегохода закрывают защитными кожухами из металла или пластика.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

Изготовление снегоуборочной машины – алгоритм действий

Начинать изготовление агрегата следует с создания или изучения уже имеющихся чертежей. Это позволит заранее предотвратить возможные ошибки, и выполнить работу максимально быстро.

Правильный порядок действий выглядит следующим образом:

В первую очередь нужно подготовить раму. От ее качества зависит надежность машины, поэтому для ее изготовления следует выбирать надежные материалы. Для начала нужно взять несколько одинаковых труб и приварить их друг к другу

При этом особое внимание уделяйте двум продольным трубам, которые служат не только частью рамы, но и выступают в качестве полозьев агрегата;
Передние части труб нужно срезать под углом, после чего заварить образовавшиеся отверстия, чтобы в них не попадал снег. Если этого не сделать, то растаявший снег внутри труб приведет к образованию коррозии

При этом вы даже не заметите этого;
К двум продольным трубам приварите две поперечные трубы. При этом последние должны располагаться в задней части конструкции, так как на них будет удерживаться мотор агрегата. Дистанция между поперечными трубами должна составлять около 20 см;
Далее из бензопилы необходимо извлечь двигатель. Вместо штатной приводной звездочки мотора, которая служит для натяжения цепи, нужно установить обыкновенную малую звезду. Ее можно взять от старого мотоцикла «Восход» или «Минск». Звездочку нужно закрепить неподвижно, приварив ее. Однако перед этим деталь потребуется отцентрировать;
После изготовления рамы нужно перейти к созданию рабочего элемента – шнека агрегата. Для этого возьмите трубу небольшого диаметра или вал, длиной 80–85 см. Такие размеры нужны для монтажа привода перед основной частью конструкции. Особое внимание следует уделять выбору подходящих подшипников;
Далее возьмите металлический лист, толщиной 2 мм, и вырежьте в нем 4 одинаковых круга, диаметром 30 см. В каждом кругу нужно вырезать отверстия, диаметром 22–23 см. Затем каждый из кругов потребуется подрезать, чтобы сделать из них витки;
Затем нужно определить центральную часть вала и приварить к ней 2 металлические пластины, длиной 13 и шириной 15 см. Листы расположите строго параллельно друг к другу. Они будут служить для отбрасывания снега в стороны при эксплуатации снегоуборщика;
Приварите к одной из сторон лопастей винтовые ленты. Далее установите на вал распорки, и приварите к ним другие концы винтовых лент. При этом все 4 винтовые пластины должны быть направлены в центр шнека. Вся изготовленная конструкция должна вписаться в 70-сантиметровый отрезок вала, так как на остальную его часть будет устанавливаться привод;
На следующем этапе нужно перейти к изготовлению корпуса. Для этого нужно взять 2 круглые боковины, размер которых должен быть на 7 см больше шнека. После этого потребуется приварить к окружности боковин металлический лист, толщиной не более 1 мм. В результате у вас должен получиться полукруг из металлических пластин. Проделайте в центральных частях боковин отверстия, и установите в них шнек;
Перед тем, как крепить шнек, на вал нужно установить подшипники и надежно прижать их. При этом помните, что шнек должен быть отцентрирован. Для крепления подшипников используйте обоймы;
Далее нужно собрать снегоотвод. Для этого понадобится алюминиевая труба, диаметром 15 и длиной 10 см. Вам также потребуется металлический лист, из которого необходимо сформировать короб. Для монтажа снегоотвода в задней части лопастей шнека нужно проделать отверстие. В него вставляется труба, и крепиться обычными болтами. Сверху на трубу наденьте и закрепите короб;
Затем наденьте на приводной отрезок вала звездочку от отечественного мотоцикла;
На последнем этапе изготовления нужно собрать всю имеющуюся конструкцию. Для этого корпус и шнек нужно установить и приварить к продольным трубам рам. Двигатель бензопилы установите на поперечные трубы так, чтобы ведущая и ведомая звездочки располагались строго в одной плоскости;
Установите на привод цепь и сделайте ручку из остатков металлических труб. Не забудьте вывести на ручку рычаг управления дроссельной заслонкой.

По окончанию сборки нужно протестировать агрегат. Для этого пройдитесь с ним по двору, убирая свежевыпавший снег, после чего перейдите к уборке залежавшихся снежных масс.

О двигателе

Лучше всего делать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подойдет (правда, стоит он как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, на которую затем следует поместить бензобак. Вся эта конструкция приваривается к поперечной балке. Что же касается редуктора, то он будет развернут на 180 о в противоположную сторону и закреплен вместе с «ходоуменьшителем» на площадке двухступенчатой цепной передачи. Последняя и представляет собой всю коробку переключения скоростей.

Снегоуборщик из бензопилы Штиль – плюсы и минусы

Прежде, чем сделать самодельный агрегат для уборки снега, потребуется разобраться во всех преимуществах и недостатках изготовленной машины. Среди плюсов такого снегоуборщика следует выделить:

  • Экономия денег – даже если вы потратите деньги на покупку новой бензопилы, ваши расходы будут значительно меньше, чем в случае с приобретением нового снегоуборщика;
  • Хорошие технические характеристики – изготовленная снегоуборочная машина практически ничем не уступает имеющимся на рынке моделям. Более того, иногда последние даже не обладают той мощностью и сроками эксплуатации, как в случае с самодельной техникой;
  • Наличие материалов – купить стальные листы и трубы можно на любом рынке или в строительном магазине.

Минус в такого агрегата всего один – это отсутствие колес, из-за чего при эксплуатации машины ее придется все время толкать. В связи с этим лучше всего заранее подготовить колеса от старого мотоблока, чтобы оборудовать ими снегоочиститель.

Как сделать снегоход из бензопилы своими руками?

Самым первым шагом при сборке снегохода своими руками должна быть разработка чертежа и схемы. Так, вы будете видеть какие запчасти и детали откуда можно взять, что необходимо собрать, купить и так далее.

Далее нужно разобрать выбранную бензопилу, подготовить другие компоненты, крепежи, составные и запасные части. Таким образом работа не будет стоять на месте, а все необходимые детали будут под рукой. Для дополнительного ознакомления, вы можете посмотреть видео как собрать снегоход из бензопилы своими руками. Так вы будете иметь больше представления о конструкции и строении самодельной машины.

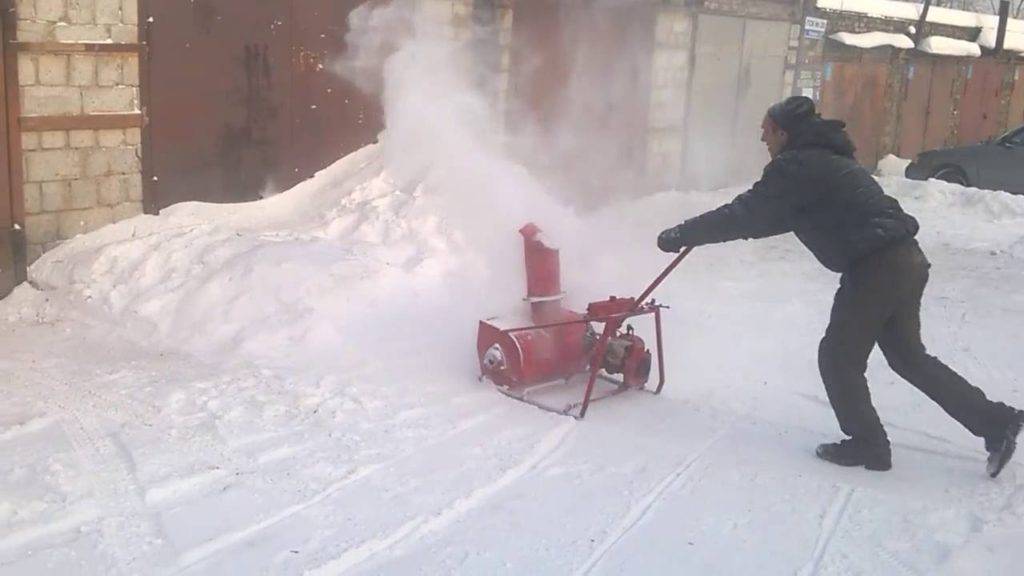

Изготовление снегоуборщика

На подавляющем большинстве площади страны каждый визит на дачу зимой приводит к острой необходимости хотя бы частично очистить территорию от снежных завалов. Это ставит вопрос, как сделать снегоуборщик, на первый план. Снегоуборщик из бензопилы лучше всего сделать роторный. Делать его несколько дольше и сложнее, но по эффективности все другие разновидности ему проигрывают. Он подвижным шнеком подает массу снега на лопатку, которая через трубу отбрасывает его в сторону. Конструкцию нужно предусмотреть такую, чтобы в случае выхода из строя любую из деталей было легко заменить. Выполняется работа следующим образом:

  1. Для начала из металлического листа собирается коробка нужных размеров. В ней прорезается отверстие диаметром 160 мм для подсоединения выводящей снег трубы.
  2. Шнековый вал делается из стальной трубы, к которой нужно приварить 2 стальные лопатки размером 100 на 140 мм. По обе стороны от них нужно привинтить 2 лопасти в виде двухзвенных спиралей из листового металла 2-3 мм толщины. Этот вал должен состоять из 2 половин, для чего проще всего использовать разрезанную стальную трубу. Для крепления этого шнека нужны будут подшипники соответствующего диаметра.
  3. Для защиты движущего шнека и электромотора нужно установить защитные кожухи.
  4. Лопатки нужно поставить в отверстие выводной трубы, а сам шнек внутрь металлической коробки. Для их соединения вполне подойдет звездочка от старого велосипеда.
  5. Снегоуборщик оснащают в качестве двигателя бензопилой и устанавливают на основную несущую раму, сваренную из стальных уголков.
  6. Звездочка бензопилы соединяется цепью с редуктором, с которого на вал шнека идет другая цепная передача. Для прикрытия механизмов от снега ставятся боковые экраны из толстой фанеры или ОСП толщиной не менее 10 мм.

Снегоуборщик из бензопилы лучше всего установить на полозья из отрезков деревянного бруса, которые крепятся по бокам. Для лучшего скольжения на них можно сделать насадки из пластмассовых коробок от электропроводки. Такой аппарат способен многократно сократить время, необходимое для расчистки дорожек на засыпанном снегом участке, а управлять им вполне может даже женщина или ребенок.
