Снегоход из бензопилы

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

  • берется велосипед;
  • к багажнику либо раме прикрепляется мотор с бензобаком;
  • устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
  • монтируются дополнительные амортизаторы;
  • ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

  • привода;
  • каркаса;
  • ручки;
  • колес;
  • ножей;
  • системы управления;
  • защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

  • сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
  • с помощью болтов или сварки к раме приделывают ручки из железных трубок;
  • по углам каркаса монтируют колеса;
  • снимают с бензиновой пилы ручку и шину;
  • прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
  • удлиняют газовый трос;
  • из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
  • делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
  • с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Сборка машины для картинга и багги

Картинг – это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

  • колес;
  • рулевого узла;
  • каркаса;
  • тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Багги конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

  • сваривают раму;
  • изготавливают подвеску, например, торсионного типа;
  • делают детали рулевого управления;
  • собирают подвеску;
  • монтируют руль и тяги;
  • прикрепляют колеса;
  • ставят тормоз;
  • устанавливают кресло;
  • закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Советы по пользованию

Важно понимать, что любые самодельные транспортные средства тяжело регистрируются в официальных органах, что означает следующее:

  1. По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
  2. Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
  3. Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
  4. Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Самодельный снегоход из бензопилы своими руками

Независимо от типа используемого двигателя и устройства самодельного снегохода из используемой в хозяйстве бензопилы, его изготовителю потребуются детальные чертежи. Схема изготовления опишет правильный порядок монтажа используемых элементов, а также подходящие способы их крепления на раму.

После изучения схемы нужно переходить к подготовке рабочего места.

Под рукой у изготовителя должны быть:

  • болгарка и набор режущих дисков;
  • аппарат для сварки;
  • дрель и сверла разного диаметра;
  • несколько листов предварительно окрашенной стали;
  • металлические и пластиковые трубы разного диаметра;
  • уголки и лонжероны;
  • лыжи или транспортерная лента;
  • болты, саморезы и другие крепежи разных размеров.

Чтобы изготовителю было легче собрать самодельный снегоход из бензопилы, порядок его действий должен быть следующим:

  1. Вначале нужно сделать опорную раму – крепкий, устойчивый к нагрузкам и вибрации каркас, к которому будут крепиться все рабочие узлы снегохода. Основа рамы собирается из сварных лонжеронов. Посреди них должна располагаться металлические уголки, а в передней и задней частях – стальные пластины, толщиной не менее 2 мм. Чтобы сделать каркас более прочным, края пластин потребуется согнуть под прямым углом. В передней и задней частях используемых лонжеронов нужно проделать аккуратные отверстия для их беспрепятственного соединения с гусеницами или лыжами. Для более надежной фиксации оси должны крепиться при помощи гаек и контргаек. Помимо своей основной функции, оси опорных катков также будут играть роли поперечин, расположенных между лонжеронами. К установленным на лонжеронам потребуется приварить стойки, заранее сделанные из стальных уголков, размерами 30×30 мм. Между первой парой стоек нужно установить площадку для монтажа редуктора, а также промежуточного вала, предусмотренного в цепной передаче используемой бензопилы. Между второй парой стоек крепиться площадка, на которой будет монтироваться сиденье и ящик, играющий роль своеобразного багажника;
  2. Далее потребуется сделать гусеницы для снегохода из бензопилы. Для этого подойдет транспортерная лента. В устройстве гусениц роль приводного играет передний вал, который можно заранее сделать из трубы, диаметром 3 см. На готовый вал должны быть надеты круглые фланцы с предварительно проделанными в них отверстиями. Сами фланцы нужны для того, чтобы закрепить на них зубчатые приводные колеса гусениц. В отверстиях, расположенных по бокам трубы, потребуется впрессовать и приварить цапфы. Последние нужно заранее проточить для монтажа подшипников. Роль ведомой в устройстве цепной передачи играет звездочка, установленная в ведущем гусеничном валу. Зафиксировать ведомую звездочку можно на правой цапфе, в предварительно проделанной на ней шпоночной канавке. Для крепления звездочки потребуется гайка М14. Задний вал самодельной гусеницы выполняет функции натяжного. В его устройстве оба наконечника обычные и удлинять их не нужно, так как задний вал крутящий момент от двигателя не передает;
  3. Далее изготовителю потребуется установить и надежно закрепить двигатель от бензопилы. Лучше всего выбрать для монтажа ДВС подмоторную стойку, которая должна крепиться к балке при помощи сварки. Сверху на стойку нужно установить топливный бак. Редуктор, который также можно взять от бензопилы, должен устанавливаться на площадке, и быть развернутым на 180 ⁰;
  4. На финишном этапе потребуется обустроить место водителя снегохода. Кресло можно сделать из нескольких досок, толщиной 2 см, и обшить плотной мягкой тканью или поролоном. Крепить сиденье нужно при помощи петель.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

  • с бензиновой пилы снимают цепь и шину;
  • устанавливают на вал редуктора шкив;
  • вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
  • натягивают ременную передачу как цепь;
  • прикрепляют защитный кожух;
  • ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Какой двигатель подойдет для изготовления самоделки?

Прежде чем подготовиться к работе и начать сборку, важно выбрать силовой агрегат от бензопилы. Он должен соответствовать нескольким критериям:

Он должен соответствовать нескольким критериям:

  • мощность и тяговые характеристики – самые главные параметры. Именно от мощности и тяговитости мотора бензопилы зависит скорость передвижения и грузоподъемность самоделки. К примеру, ДВС мощностью не более 2 л. с. сможет перевозить только одного взрослого человека и его небольшой багаж. С увеличением мощности используемых двигателей возрастут возможности снегоходов. При этом нужно помнить, что чем выше мощность силового агрегата, тем больше топлива ему потребуется для стабильной работы. Лучший вариант – использование моторов с номинальной мощностью от 3 до 6 л. с.;
  • качество сборки – если конструктор желает, чтобы самоделка из бензопилы прослужила ему больше 1–2 сезонов, значит нужно выбирать моторы производителей. Именно поэтому чаще всего энтузиасты собирают снегоходы из бензопил брендов Stihl или Husqvarna;
  • защита от пыли и влаги – в корпусе мотора должно быть минимум лишних отверстий. В противном случае в моторный отсек будет попадать снег и пыль, которые могут спровоцировать короткое замыкание в системе зажигания. Лучше всего, чтобы в корпусе мотора были только 2–3 отверстия, предназначенных исключительно для воздушного охлаждения.

Еще одно важное требование – двигатель от бензопилы должен быть в полностью исправном состоянии. Перед сборкой снегоката изготовителю потребуется очистить воздушный и топливный фильтра, а также произвести настройки карбюратора и выставить требуемый зазор в штатной системе зажигания бензопилы

X911AM › Блог › Мотособака своими руками 1.

Сегодня создал отдельную страничку на мотобуксировщика, но так как нарушил права сайта, страничку заблокировали:(((, За маленький промежуток времени, успели набрать 59-подписчиков, драйва-17. И решил для неравнодушных моих читателей все изменения закидывать сюда в личный блог)

Мотобуксировщик — по научному, Мотособака — в народе.Имя своей собаке я ещё не придумал:)В наших краях (Архангельская область) это очень популярный вид транспорта.Мотобуксировщик представляет собой модель класса особо компактных машин — снегоходной техники.Мотобуксировщик спроектирован в первую очередь для тех любителей активного отдыха, которые проживают в городе или просто не имеют необходимых условий для хранения, обслуживания и транспортировки полноразмерного снегохода, и предназначен для загородных прогулок и транспортировки людей и груза от автомобиля до мест, недоступных на других видах техники.Невысокий вес мотобуксировщика, а также низкое удельное давление на грунт, позволяют передвигаться на нем по любым типам заснеженной поверхности. Небольшие габаритные и малый вес позволяют перевозить его практически в любом легковом автомобиле и хранить его в межсезонье не мешая в гараже.Впервые в своей жизни (с моим батей) увидели такое чудо у одного мужичка в 1998году, именно он придумал такой вид транспорта. Мне тогда было всего лишь 12лет, и в такой технике ещё не соображал, но стремился понять. А отец хорошенько изучил конструкцию, и в 2002году вместе сделали примерно такую же модель. Через несколько лет мотособаки появились заводского изготовления, и сейчас они завоевали большую популярность у народа, и продаются уже много разнообразных видов, цена 50000-100000рублей + сани 5-8тыс.рублей.

ИЗ ЖИЗНИ ДАННОГО ПРОЕКТА: на момент постройки (2002год) было маловато финансовых возможностей, да и других возможностей (достать материалы, гаража, токаря и сварщика) так как переехали с Украины в не знакомое место в России. Но ничего, построили из того что нашли . . .ГУСЕНИЦУ сделали из транспортерной ленты, в которой пробивали отверстия стамеской, и для крепости и хорошего сцепления со снегом прикручивали на болты металлические шины и в промежутке 3/1 уголки 20Х20. Вес гусеницы получился тяжеловат, и большой минус — гусеница туго вращалась. В дальнейшем её заменили на гусеницу от снегохода Буран, и о чудо вся система легко вращается от руки, за одно и сбросили вес конструкции.ДВИГАТЕЛЬ первый ставили от бензопилы Урал, потом у него что-то полетело, и заменили двигатель на другой от бензопилы Дружба (такой же двигатель был и у изобретателя такой породы транспортного средства). С этим движком собака жила и почти не болела таская на себе и за собой рыбаков, тяги и скорости вполне хватало. Но есть большие минусы с этими моторами: Громко работают, Плоховато заводятся, особенно если обсушить бак.В 2004году я ушёл на 2года служить в армию, и всё, с того момента собака своим ходом больше не выезжала, ездила только в машине с одного гаража в другой, и пару раз чуть не была выброшена на вольные хлеба. Но тут в прошлом году проскакивала ещё одна мысля, поменять моторчик, и другой раз можно будет сгонять на рыбалку по дальше, чем проходишь пёхом. Да и ещё одно развлечение при выезде на природу зимой шашлычок + прокатиться желающим на мотособаке. Машины у меня большие, так что для такого зверька места в багажнике найдётся без проблем.В прошлом году осенью, почти зимой подъехал к своему гаражу и тут подъехали молодые парни на скутере, в прошлый раз они так подъезжали и продали мне хороший инструмент за не дорого, а в этот раз предложили скутер за копейки на котором приехали (мол уже снег лежит, скутер не в теме) и тут меня посетила мысля, сам скутер мне и даром не нужен, а мотор можно попробовать впихнуть на мотособаку.Вот пролежав скутер и мотособака уже год в гараже, не женившись.И на прошлой неделе дошли мои руки, разобрал скутер и собаку, начинаю по тихоху сращивать:)))Пока собираю для пробы, и подбора звёздочек. В дальнейшем будет по максимуму разобран и покрашен.

Рекомендации по эксплуатации

Производителям любой техники не очень нравится, когда владельцы вносят различные изменения в конструкцию, расширяют функциональность изделий. Но бензопилы оказались таким благодатным устройством, что из них изобретатели умудрились изготовить множество агрегатов.

Однако, изобретателям следует всегда помнить, что различные модификации снегохода из бензопилы отнюдь не являются полноценным транспортным средством. Передвижение на самоделках вы осуществляете исключительно под личную ответственность. Поэтому следует соблюдать меры безопасности, как на полноценном снегоходе, не перегружать агрегат.

Ну и, конечно, лучше один раз увидеть воочию, чем много раз услышать или прочитать. Вашему вниманию интересные захватывающие видео от народных умельцев разных переделок снегохода из бензопилы.

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

  • Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
  • Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

  • Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
  • Переднюю перекладину рамы оснащают прочным уголком.
  • Крепят сидение к раме конструкции.
  • Делают отверстия в лонжеронах.
  • Между рулевой и средним участком приваривают швеллер.
  • Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
  • Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла

  • Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

  • лыж;
  • продольной тяги;
  • поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

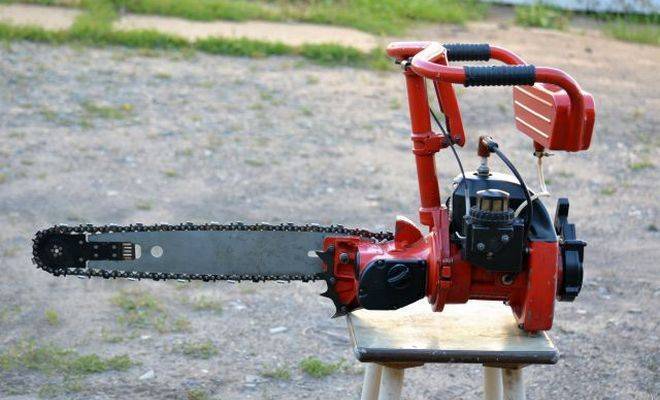

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Ее технические характеристики следующие:

  • мощность – 1 кВт;
  • вес — до 12 кг;
  • двигатель (двухтактный);
  • длина шины – 45 см;
  • топливо (бензин).

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

  • двигатель (бензиновый, двухтактный, одноцилиндровый);
  • мощность – 3,68 кВт;
  • вес – 11,7 кг;
  • параметры – 46 х 88 х 46 см.

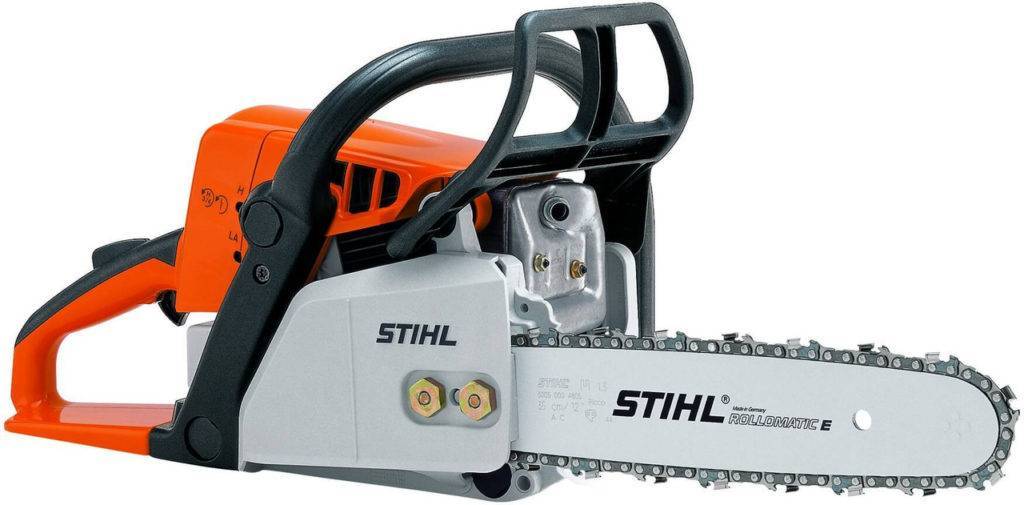

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.
