Расшифровка маркировки
При расшифровке марки стали С255 следует учесть, что:
- знак «С», стоящий перед цифрами, указывает на основное назначение стали – применение в строительстве;
- «255» – величина предела текучести металлопроката, знак наносится на поверхность металла.
Продукция производится в соответствии с ГОСТом в виде:
- листового и профильного проката;
- уголков и балок двутавровых;
- швеллеров специальных;
- листов гладких и с ромбическим рифлением;
- гнутых профилей разнообразной конфигурации.
Весь прокат изготовляется в соответствии с техническими требованиями – с толщиной сечения элементов не меньше 4 мм и не больше 30 мм.
Аналогами марки стали С255 ГОСТа 27772-88 признаются российские конструкционные сплавы обыкновенного качества углеродистых категорий. Они представляют вариации марки Ст3, которые различаются:
- содержанием углерода;
- показателем прочности;
- степенью раскисления – пс и сп.
Зарубежными аналогами, согласно стандартизации ISO 630, признаны:
Свойства стали
Основные свойства стали С255 задаются изначально химическим составом. Некоторые из них изменяются в зависимости от температуры окружающей среды или от толщины проката:
- плотность – 7,85 г/см 3 ;
- предел текучести – 245-255 МПа;
- временное сопротивление разрыву – 370-380 МПа;
- относительное удлинение при разрыве – 24-25%;
- ударная вязкость при -20 градусах – 34 Дж/см 2 ;
- расчетные сопротивления по пределу текучести – 230-250 МПа;
- расчетные сопротивления по пределу прочности – 360-370 МПа.
Концентрация углерода в сплаве и его соотношение с другими элементами позволяют использовать при создании конструкций:
- любые способы сварки;
- технологии лазерной или гидравлической резки;
- возможности сверления и фрезерования;
- методы механической обработки.
При высоких механических свойствах сплав неустойчив к коррозии. В качестве защиты конструкций от воздействия влаги или химических реагентов используют:
- двойное покрытие водостойкой краской после предварительного грунтования;
- горячее цинкование поверхности;
- порошковое покрытие полимерными веществами.
Методы термической обработки
В дальнейшем основные эксплуатационные характеристики стали С255 могут быть улучшены с помощью термической обработки – закалки и отпуска.
Закалка производится для увеличения твердости поверхности заготовки:
- металл нагревается до заданной температуры в специальных печах;
- в процессе выдержки под действием температуры происходит перестройка и уплотнение внутренней структуры;
- для равномерного охлаждения и предотвращения дефектов используется масляная ванна.
Отпуск необходим для снятия внутренних напряжений, которые образуются при закалке и могут привести к внутренним дефектам. Процедура состоит из процессов:
- постепенного нагревания до более низкой температуры, чем при закалке;
- последующего медленного охлаждения.
Преимущества и недостатки
К главным достоинствам стали С255 относят высокую прочность и хорошую свариваемость без необходимости предварительного подогрева. Эти качества расширяют сферу применения сплава, облегчая процесс изготовления объемных конструкций при сооружении крупных объектов. Особенностям применения металла соответствуют и другие его характеристики:
- высокий показатель предела текучести, позволяющий выдерживать большие комбинированные нагрузки;
- значительная ударная вязкость, обеспечивающая хорошую сопротивляемость переменным механическим нагрузкам;
- хорошая обрабатываемость стали разнообразными способами.
К недостаткам С255 может быть отнесена подверженность коррозийным процессам. Эта проблема снимается с помощью эффективных способов защиты металла.
Зарубежные аналоги стали марки БСт3кп
| США | A283A, A284Gr.D, A57033, A57036, A573Gr.58, A611Gr.C, K01804, K02001, K02301, K02502, K02601, K02701, K02702 |
| Германия | 1.0036, 1.0036, 1.0116, Fe360B, Fe360D1, RSt37-2, S235J2G3, S235JRG1, USt37-2, USt37-2G |
| Япония | SS400, STKM12A |
| Франция | 4360-40D, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG1 |
| Англия | 1449-3723CR, 235JRG1, 4360-40B, 4449-250, Fe360B, Fe360D1FF, HFS4, HFW4, S235J2G3 |
| Канада | 230G |
| Евросоюз | Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235J2G3, S235JRG1 |
| Италия | Fe360B, Fe360BFU, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG1 |
| Бельгия | FE360B, FED1FF |
| Испания | AE235B, AE235D, Fe360B, Fe360D1FF, S235J2G3, S235JRG1 |
| Китай | A3, Q235, Q235A, Q235A-F, Q235A-Z, Q235B, Q235B-Z |
| Швеция | 1311, 1312, 1313 |
| Болгария | BSt3kp, BSt3ps, Ew-08AA, S235J2G3, S235JRG1, WSt3kp |
| Венгрия | A1, B38.24, B38.24B, Fe235BFU, S235J2G3, S235JRG1 |
| Польша | SS400, St3SX, St3SY, St3W |
| Румыния | OB37, OL37.1 |
| Чехия | 10216, 11373, 11378 |
| Австрия | St37F |
С285
| Марка : | С285 |
| Заменитель: | Ст3сп, Ст3Гпс, Ст3Гсп |
| Классификация : | Сталь для строительных конструкций |
| Применение: | изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями |
| Зарубежные аналоги: | Известны |
Химический состав в % материала С285 ГОСТ 27772- 88
| C | Si | Mn | Ni | S | P | Cr | N | Cu |
| до 0.22 | 0.15- 0.3 | до 0.65 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.012 | до 0.3 |
| Примечание: Допускается содержание марганца до 0.85 % |
Технологические свойства материала С285 .
| Свариваемость: | без ограничений. |
Механические свойства при Т=20oС материала С285 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Лист, ГОСТ 27772-88 | 2-3.9 | 390 | 285 | 17 | ||||
| Лист, ГОСТ 27772-88 | 4-10 | 390 | 275 | 24 | ||||
| Лист, ГОСТ 27772-88 | 10-20 | 380 | 265 | 23 |
Зарубежные аналоги материала С285Внимание! Указаны как точные, так и ближайшие аналоги
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Китай | Швеция | Польша | Чехия | Австрия |
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | GB | SS | PN | CSN | ONORM |
Обозначения:
| Механические свойства : | |
| sв | -Предел кратковременной прочности , |
| sT | -Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | -Относительное удлинение при разрыве , |
| y | -Относительное сужение , |
| KCU | -Ударная вязкость , [ кДж / м2] |
| HB | -Твердость по Бринеллю , |
| Физические свойства : | |
| T | -Температура, при которой получены данные свойства , |
| E | -Модуль упругости первого рода , |
| a | -Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град] |
| l | -Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | -Плотность материала , [кг/м3] |
| C | -Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)] |
| R | -Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | -сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | -сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | -для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки-отжиг |
С285-Сталь для строительных конструкцийС285-химический состав, механические, физические и технологические свойства, плотность, твердость, применение
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал С285 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал С285 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Материал С285 купить в Челябинске
Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.
Доставка
Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.
Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.
Ниобий
Температура плавления ниобия составляет 2741 °С. По своим химическим, физическим и механическим свойствам очень напоминает тантал. Он достаточно пластичен. Обладает хорошей свариваемостью и высокой теплопроводностью даже без дополнительного нагрева. Как и все остальные металлы его получают из порошка. Конечные заготовки из ниобия – проволока, лента, труба.
Ниобий
Сам металл и его сплавы демонстрируют эффект сверхпроводимости. Его широко применяют для изготовления анодов, экранных и антидинатронных сеток в электровакуумных приборах. Благодаря хорошей пористости, его успешно применяют в качестве газопоглотителей. В микроэлектронике он идёт на изготовление резисторов в микросхемах.
Ниобий хорошо себя проявил в качестве легирующей добавки. Используется при создании различных жаростойких конструкций, агрегатов работающих в агрессивных и радиоактивных средах. Из сплава стали и ниобия изготавливают некоторые элементы реактивных двигателей. Благодаря его свойству не взаимодействовать с радиоактивными веществами при высоких температурах, например, с ураном, применяется при изготовлении оболочек для урановых элементов, отводящих тепло в реакторах.
С235 (заменитель Ст3кп2 )
Характеристика материала С235.
| Марка : | С235 |
| Заменитель: | Ст3кп2 |
| Классификация : | Сталь для строительных конструкций |
| Применение: | изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями |
Химический состав в % материала С235
| C | Si | Mn | Ni | S | P | Cr | N | Cu |
| до 0.22 | до 0.05 | до 0.6 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.012 | до 0.3 |
Механические свойства при Т=20oС материала С235 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Лист | 2 — 3.9 | 360 | 235 | 20 |
Технологические свойства материала С235 .
| Свариваемость: | без ограничений. |
Обозначения:
| Механические свойства : | |
| sв | — Предел кратковременной прочности , |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| y | — Относительное сужение , |
| KCU | — Ударная вязкость , [ кДж / м2] |
| HB | — Твердость по Бринеллю , |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
По данным www.splav.kharkov.com
company-germes.ru
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Основные характеристики строительной стали марки С245
По химическому составу в неё входит следующий набор основных химических элементов:
- железо – близко к 98%;
- углерод не превышает 0,22% (поэтому и относится к классу низкоуглеродистых сталей);
- марганца не более 0,65%;
- никеля около 0,3%;
- хрома и меди, также около 0.3%.
Остальные элементы, такие как кремний, сера, фосфор не превышают одной сотой процента. Сталь С245 соответствует ГОСТ 27772-88.
В соответствии с установленными стандартами расшифровку марки стали производят следующим образом. Она имеет общую буквенную и индивидуальную цифровую маркировку. Например, С245 буква «С» означает, что это строительный металл, а трёхзначное число 245 указывает на предел текучести.
Расшифровка обозначений проката
Добавление отдельных химических элементов улучшают определённые характеристики металла. Например, добавление хрома или никеля повышает твердость и улучшает антикоррозийные свойства. Присутствие меди в сплаве повышает вязкость и улучшает теплопроводность. Присутствие в составе таких элементов, как марганец и кремний, предотвращают образование закиси железа. Марганец устраняет негативное влияние серы, которая делаем металл хрупким. Добавление легирующих элементов значительно повышает твёрдость изделия и улучшает его антикоррозийные свойства.
В соответствии с таким химическим составом вся продукция имеет следующие физические характеристики:
- коэффициент температурного расширения;
- коэффициент теплопроводности или теплоёмкость материала;
- удельная теплоёмкость;
- плотность практически для всех образцов одинакова и составляет 7850 кг/м3;
- модуль упругости первого рода;
- удельное электрическое сопротивление;
Все перечисленные характеристики определяются температурой, при которой происходили испытания. Это необходимо для оценки возможностей будущей эксплуатации изделий.
Механические свойства стали 245
Поскольку её выпускают в виде листового или фасонного проката, то и механические свойства рассматриваются для каждого вида отдельно. К основным механическим свойствам относятся:
- предел кратковременной прочности (для листового проката от 2 до 10 миллиметров равен 370 МПа);
- предел текучести или пропорциональности (для листа имеет значение 245 МПа);
- относительное удлинение на разрыв (листа от 2 до 4 миллиметров составляет 20%, для листов до 10 миллиметров 25%);
- величина изгиба до достижения параллельности сторон (определяется как диаметр возможного закругления и зависит от толщины металла);
- ударная вязкость – изменяется от 29 до 39 дж/см2 в зависимости от окружающей температуры;
- твёрдость (сравнение производится по различным критериям, например по Бринеллю, Виккерсу или Шору) по Бринеллю составляет 131 МПа.
Сталь 245 в листах
Механические свойства
Механические свойства фасонного и листового проката из стали С235 при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 3-4, п. 2.7 ГОСТ 27772-88).
Механические свойства проката из стали С235
| Толщина, полки,мм | Механические характеристики | Изгиб до параллельности сторон ( а – толщина образца, d – диаметр оправки) | Ударная вязкость KCU , Дж/см² (кгс·м/см²) | ||
| Предел текучести σ т, МПа (кгс/мм²) | Временное сопротивление σв, МПа (кгс/мм²) | Относительное удлинение δ5, % | при температуре −20°С | после механи-ческого старения | |
| не менее | не менее | ||||
| Механические свойства фасонного проката | |||||
| От 4 до 20 включ. | 235 (24) | 360 (37) | 26 | d = a | – |
| Св. 20 до 40 включ. | 225 (23) | 25 | d = 2 a | ||
| Механические свойства листового и широкополосного универсального проката | |||||
| От 2 до 3,9 включ. | 235 (24) | 360 (37) | 20 | d = a | – |
| От 4 до 20 включ. | 26 | d = 1,5 a | |||
| От 20 до 40 включ. | 225 (23) | d = 2 a | |||
| От 40 до 100 включ. | 215 (22) | 24 | |||
| Св. 100 | 195 (20) | d = 2,5 a |
Для листового проката толщиной 4-8 мм норма относительного удлинения δ5 = 24 % (п. 2.21 ГОСТ 27772-88).
Расчетные сопротивления при растяжении, сжатии и изгибе листового, широкополосного универсального и фасонного проката из стали марки С235 по ГОСТ 27772–88 для стальных конструкций зданий и сооружений следует принимать по табл. 3 (табл. 51 прил. 1 СНиП II -23-81)
Расчетные сопротивления проката из стали С235
| Толщина проката¹, мм | Расчетное сопротивление², МПа (кгс/см²), проката | |||
| листового, широкополосного универсального | фасонного | |||
| Ry | Ru | Ry | Ru | |
| От 2 до 20 | 230 (2350) | 350 (3600) | 230 (2350) | 350 (3600) |
| Св. 20 до 40 | 220 (2250) | 220 (2250) | ||
| Св. 40 до 100 | 210 (2150) | – | ||
| Св. 100 | 190 (1950) |
- За толщину фасонного проката следует принимать толщину полки (минимальная его толщина 4 мм).
- Значения расчетных сопротивлений получены делением нормативных сопротивлений (предела текучести и временного сопротивления по ГОСТ 27772–88) на коэффициент надежности по материалу γm=1,025 (п. 3.2 СНиП II -23-81), с округлением до 5 МПа (50 кгс/см²).
ПРИЕМКА
3.1. Прокат принимают партиями. Партия должна состоять из проката одного размера, однойплавки — ковша, а для термообработанного проката — и одного режима термической обработки.
3.2. Партия должна сопровождаться документом о качестве по ГОСТ 7566, ГОСТ 14637, ГОСТ16523 — для листового проката, ГОСТ 535 — для фасонного проката, ГОСТ 11474 — для профилейстальных гнутых с дополнениями:
- условное обозначение проката;
- способ обработки стали в ковше (при наличии обработки);
- значения приемочных чисел для двух и шести испытаний, определенных в соответствии с п. 3.1 приложения 3;
- значения ударной вязкости для образцов с концентратором вида V при температуре минус 40 °С;
- класс сплошности листового проката при ультразвуковом контроле.
3.3. Для проверки механических свойств проката от партии случайно отбирают две штанги, двеуниверсальных полосы, два листа, два рулона. Случайность обеспечивается методом систематического отбора по ГОСТ 18321.
3.4. Объем выборки для проверки качества поверхности и размеров — по ГОСТ 14637, ГОСТ16523, ГОСТ 535, для ультразвукового контроля сплошности листового проката — по ГОСТ 14637.
3.5. Испытание на изгиб фасонного проката толщиной до 20 мм изготовитель проводит накаждой двадцатой партии.
3.6. При получении неудовлетворительных результатов испытаний на изгиб, ударную вязкость,при контроле качества поверхности и размеров повторные испытания проводят на выборке, отобранной по ГОСТ 7566.
При получении неудовлетворительных результатов испытаний по пределу текучести, временному сопротивлению и относительному удлинению повторные испытания проводят на выборке, отобранной в соответствии с приложением 3.
Результаты испытаний распространяют на всю партию.
При получении неудовлетворительных результатов испытаний при УЗК изготовитель проводит испытания на каждом листе партии.
Расшифровка стали марки ВСт3сп
Расшифровка стали: Буква В стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы В, прочность на 20-30 МПа ниже, чем сталь группы А. Идущие далее буквы Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: сп — спокойная.
МАРКИ ПО ДЕЙСТВУЮЩЕЙ НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
Прокат угловой равнополочный, обычной точности прокатки (В), размером 75-75-6 мм по ГОСТ 8509-86 из стали С245 по ГОСТ 27772-88:
Балка двутавровая № 20 по ГОСТ 8239-72 из стали С275 по ГОСТ 27772-88:
Швеллер J№ 18 с уклоном внутренних граней полок по ГОСТ 8240-72 из стали С285 по ГОСТ 27772-88:

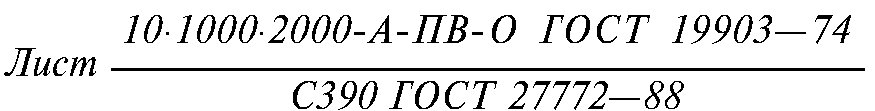

Прокат листовой размером 10-1000-2000 мм, повышенной точности (А), высокой плоскостности (ПВ), с обрезной кромкой (О), из стали С390 по ГОСТ 27772-88:

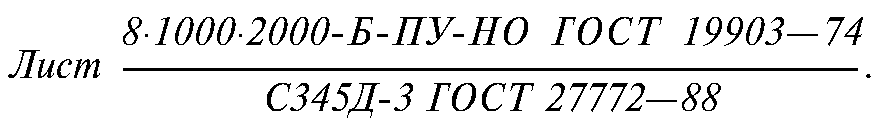

Прокат листовой размером 8-1000-2000 мм, нормальной точности (Б), улучшенной плоскостности (ПУ), с необрезной кромкой (НО), по ГОСТ 19903-74 из стали С345 с повышенным содержанием меди (Д),категории 3 по ГОСТ 27772-88:
Сталь С255 строительная углеродистая
Листовой и профильный металлопрокат применяется в различных отраслях промышленности, предназначен для сборки металлических конструкций с клепанными, болтовыми и сварными соединениями. Сталь С255 наиболее востребована в строительной отрасли, она не имеет ограничений по проведению сварочных работ. Описание сплава определяет его применимость при создании ответственных конструкций, которые могут подвергаться атмосферному и иному воздействию.
Сталь С255
Химический состав
Все сплавы характеризуются своим определенным химическим составом. Установленные нормы определяют концентрацию всех элементов в определенном диапазоне. Среди особенностей химического состава С 255 отметим следующие моменты:
Большая часть состава приходится на железо, около 97%. Этот элемент является частью практически всех сплавов.
Углерод определяет твердость и прочность металла, а также его хрупкость и степень свариваемости. Рассматриваемая сталь С255 содержит около 0,22% углерода. Слишком высокая концентрация углерода приводит к хрупкости структуры и проблемам со свариваемостью. Однако, уменьшение количества этого химического вещества в составе становится причиной снижения твердости и прочности структуры
Важно не только то, сколько углерода в составе, а насколько равномерно он распределен по структуре. Неравномерное расположение углерода приводит к снижению эксплуатационных характеристик.
Марганец включается в состав многих металлов, в этом случае его около 0,65%.
Кремний во много определяет основные эксплуатационные свойства, его концентрация от 0,15 до 0,3%
Кремний также оказывает влияние на прочность и свариваемость, твердость и другие важные характеристики.
На медь, никель и хром приходится по 0,3%. Низкая концентрация хрома определяет то, что поверхность может покрываться коррозией. Длительное воздействие атмосферных осадков и некоторых химических веществ приводит к появлению коррозии. Слишком длительная эксплуатации при подобном повреждении металла приводит к снижению прочности несущих конструкций и ухудшению декоративных качеств.
Горячекатаный стальной рулон С255
Сера и фосфор также включаются в состав в небольшом количестве. Эти вещества ухудшают эксплуатационные качества стали С255, к примеру, прочность.
Область применения
Рассматриваемая марка стали С255 применяется для создания металлоконструкций, которые относятся к первой группе.
Эта группа характеризуется сварными элементами, применяемыми в особо тяжелых эксплуатационных условиях.
На создаваемые конструкции может оказываться следующая нагрузка:
- Динамическая – постепенное увеличение и уменьшение давления. Для выдерживания динамической нагрузки металл должен обладать пластичностью.
- Подвижная – изменение точки концентрации давления. Подобное воздействие может привести к разрушению несущих элементов.
- Вибрационная – подобное воздействие присуще мостам и другим несущим конструкциям. Вибрация может приводить к деформации сварочного шва и крепежных элементов.
Балка двутавровая С255
Сталь 255 встречается в конструкциях мостов, эстакад, лестниц и других несущих сооружений, на которые оказывается высокая нагрузка. В некоторых случаях допускается применение метала при изготовлении ответственных механизмов в машиностроительной отрасли.
Аналоги сплава
По химическому составу и механическим свойствам выделяют несколько схожих сплавов. Аналог стали С255 может быть отечественного и зарубежного происхождения. Схожие отечественные марки следующие:
- 18сп, 18Гсп и 18Гпс.
- ВСт3сп5 и ВСт3пс6.
- Ст3Гпс и Ст3Гсп.
Зарубежные аналоги изготавливаются при учете стандарта ISO 630. В эту группу включаются следующие славы:
- Fe 360-C (E 235-C).
- Fe 360-B (E 235-B).
- Fe 360-D (E 235-D).
Fe 360-B
Некоторые аналоги могут улучшаться путем термической и химической обработки. Все сплавы характеризуются высокой свариваемостью и обрабатываемостью резанием.
Маркировка стали 255
При маркировке стали С255 применяются определенные стандарты, которые позволяют быстро определить основные свойства металла. Расшифровка проводится следующим образом:
- Первая буква С говорит о том, что металл применим в строительстве.
- Применяемые цифры при маркировке указывают на текучесть готового проката, которая измеряется в Н/мм2.
- Часто маркировка наносится на поверхность заготовок желтой нерастворимой краской.
Скачать ГОСТ 27772-88
Для этой марки применяются требования ГОСТ 27772-88. Они определяют возможность использования материала при изготовлении уголков, гнутого профиля и швеллера, двутавра. Толщина сечения выпускаемых элементов должна быть не менее 4 мм и не более 30 мм.
Маркировка Ст3
Классифицируются низкоуглеродистые стали по составу степени расселения. Раскисление – это процесс удаления из расплава кислорода, являющегося вредной примесью. Он ухудшает механические и другие свойства материала.
По степени раскисления сплав бывает трёх видов:
- спокойная обозначается «сп»;
- полуспокойная – маркировка «пс»;
- кипящая – «кп».
Проведём расшифровку материала Ст3Гпс. Буквы «Ст» обозначают сталь. Цифра «3» – это процентное содержание углерода, чем больше цифра, тем больший процент углерода содержится в металле. Буква Г — пишется, если процент содержания марганца в 0,8% и более. ПС – полуспокойная.
Механические свойства и свариваемость стали марки с235
Сталь для строительных конструкций марки с235 обладает превосходными механическими свойствами, позволяющими широко использовать ее для производства строительных и промышленных стальных конструкций, в том числе имеющих сварные соединения. Предел текучести этого материала варьируется в границах 195-235 МПа, предел кратковременной прочности составляет 360 МПа. При этом относительное удлинение стали при разрыве находится на уровне 20-24%.
Данный металл может похвастать отличной свариваемостью, поэтому может использоваться в создании сложных свариваемых конструкций практически без ограничений. Сталь с235 не нуждается в предшествующих сварочным работам подогреве или термообработке, в то время как другие марки аналогичного материала являются ограниченно свариваемыми (требуют нагрева до 100-120 о С) или трудносвариваемыми (200-300 о С плюс отжиг после сварочных работ).
Применительно к химическому составу металла с235 ГОСТом 27772-88 определены следующие максимальные значения примесей (в процентах):
- кремния – 0,05
- марганца – 0,6
- никеля – 0,3
- хром – 0,3
- азота – 0,12
- меди – 0,3
