Станок из циркулярки своими руками

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

• лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
• металлический уголок примерно 45х45 мм;
• болты и гайки М8;
• сварочный аппарат;
• электродрель;
• болгарка;
• струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Создание чертежа

Для начала важно сделать чертеж станка. Если такой возможности нет, можно найти готовый вариант на специализированных сайтах

Однако лучше всего делать это самостоятельно, поскольку нужно учитывать имеющиеся материалы и размеры.

Перед проведением работ нужно выполнить чертеж

Лифт из домкрата

В этом случае рабочий фрагмент ручного фрезера, зафиксированного на опорной пластине, приподнимается и опускается благодаря наличию домкрата в конструкции. Чтобы изготовить домкратный фрезер, рекомендуется сделать следующее:

1. К нижнему фрагменту рабочего стола прикрепить короб. Он используется для опоры и в качестве защиты.
2. Во внутреннюю часть короба поместить домкрат и ручной фрезер, соединив его с подвижной частью.
3. Использовать в качестве опорной пластины металлический лист нужного размера. Также можно применять текстолит.

Лифт с резьбовой шпилькой

Чтобы сделать инструмент с применением опорного диска и шпильки, рекомендуется выполнить следующее:

1. Сделать круг из доски, толщина которой составляет 18-20 мм. Он будет выполнять функции опорной площадки.
2. В центре диска сделать отверстие. Его диаметр должен составлять 10 мм. Внутрь нужно поставить резьбовую шпильку.
3. Соединить нижнюю часть шпильки с дисковым маховиком. В отверстие необходимо установить фланцевую гайку. Она обеспечит нормальное функционирование подъемного устройства.

Изготовление самодельного форматно-раскроечного станка

1) Формируется основная опорная рама, на которую будет ложиться полотно. Можно изготовить самостоятельно из металлических уголков или профиля или взять уже готовую, к примеру, со старой пилорамы или другой установки.

На готовую раму укладывается полотно с пропилом для хода распилочных дисков. Поверхность полотна должна быть ровной и гладкой, чтобы обеспечивать нормальное скольжение листов ДСП.

2) Потом изготавливаем каретку из листов прочного ДСП или подобного материала. Она позволит надежно зафиксировать две пилы и свободно перемещать их по направляющим. Между собой листы соединяются в четырех углах посредством конусного вала на таком расстоянии, чтобы вал четко двигался по направляющим.

Наверху каретки монтируется автомат пуска пилорамы. Под кареткой прочно закрепляется первая и вторая пила с фронтальным расположением дисков. Диски следует закрыть специальным экраном. Лучшим вариантом станет прозрачный материал.

3)Для изготовления направляющих потребуется две трубы большого диаметра. Между собой они соединяются посредством металлической полосы. Поверхность должна быть гладкой без дефектов.

На краю стеллажа располагается упор. По высоте упор должен с легкостью выдерживать прислоненный лист или деталь. Рядом с упором размещается металлическая линейка, ноль которой должен располагаться у распила полотна. Она позволит вычислять размер на месте.

4)Перпендикулярно упору размещается прижимной механизм. Предварительно прижимной механизм изготавливается из металлического профиля. Крепится болтами.

5)К верху экрана подвижной каретки крепится гибкая гофра, а другой ее конец вместе с приводом крепится на стену у вентиляционного люка. На стену под вытяжкой монтируется автомат пуска.

Станок готов к пуску и ведению раскроечных работ. Перед включением пилы, обязательно нужно включить вытяжку для соблюдения чистоты в помещении.

Видео: самодельный форматнораскроечный станок

Форматно-раскроечный станок – это основной вид оборудования, который применяют при изготовлении мебели.

Станки осуществляют раскрой ДСП, ЛДСП, МДФ и ДВП. Основное их свойство – точность распила, от которого зависит качество готовой мебели и создание скошенной кромки.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Безопасность рабочего места

Для того чтобы не травмироваться при работе, необходимо тщательно следить за положением пильного стола, его устойчивостью, крепостью.

Перед каждым включением циркулярной пилы нужно проверять, хорошо ли она закреплена на своем месте.

Удерживать материал распила руками строго запрещено! Это может привести к травмированию пальцев рук или отскакиванию дерева в лицо при попадании сучков и неровностей.

Также во избежание травмы глаз во время работы следует обязательно надевать защитные очки. Не пренебрегайте этими простыми правилами, позаботьтесь о собственном здоровье.

Подробнее о том, как сделать стол для ручной циркулярной пилы своими руками, смотрите в следующем видео:

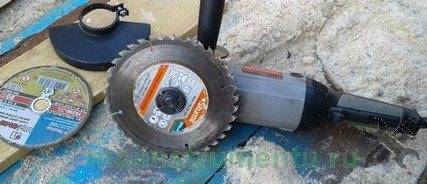

Какую болгарку использовать для изготовления циркулярки

Здесь особых замечаний нет, так как применять можно и маломощные, и мощные УШМ, которые отличаются по размерам, весу и диаметру пильных кругов. Чем больше мощность и размер диска, тем выше эффективность и производительность распиловочного станка. Если же использовать маленькую и маломощную углошлифовальную машинку, то в итоге применять станок можно исключительно для распила ДСП, тонких досок и фанеры.

Если используется бытовой инструмент в качестве приводного механизма на распиловочном станке, то учитывать нужно особенности его временной работы. Если бытовая болгарка перегреется, то быстро выйдет из строя мотор. При планировании часто использовать пилораму для дерева, необходимо приобретать соответствующей мощности электроинструмент.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
2. Предусмотрите наличие защитного кожуха.
3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.

Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.

Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.

Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика
