Как пользоваться инструментом
В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом
При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами
Использование столярного инструмента
Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.
- Упереть базовую поверхность в доску.
- Выбрать нужный размер на вырезе вдоль второго катета.
- Вставить в него карандаш.
- Перемещать устройство вдоль торца, упирая его в доску.
В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.
Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.
Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.
Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.
Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.
Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.
Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.
Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.
Зачем нужны таблицы
Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.
В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.
Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.
Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.
Применение
Вот несколько вариантов использования угольника Свенсона:
- как полка с упором в качестве направляющей для распила по прямой;
- угломер;
- для нанесения разметки на изделие;
- как средство торцевания досок;
- поверхность для переноса линий на заготовку;
- средство для начертания окружности.
Приложив угольник к деревянному листу, сразу можно провести прямую под любым градусом без дополнительных замеров. Если разметку наносить не нужно, то он может использоваться для проверки правильности измерений.
Профессиональный столярный угольник можно использовать в начале стройки как направляющую для пилы. Ее укладывают на упор, по верхней линии проводят точный разрез.
Плотницкий инструмент применяется для быстрой разметки стропил. Если расположить упор по верхнему краю поверхности, то по стороне катета можно ее торцевать.
Необычный способ использования изобретения Свенсона – рисование окружности выбранного диаметра. Имея под рукой угломер, можно использовать его как обычную линейку.
Виды угольников
Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.
Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».
Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор. Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.
В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°. Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.
Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.
Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).
На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).
Как правильно пользоваться
Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.
Обзор угольников в моей мастерской. Какой выбрать угольник.
| Цель | Способ применения |
| Нанесение перпендикуляра | Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора). |
| Проверка прямого угла, соединений под ∠ 90° | Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений. |
| Создание линий под ∠ 45° | На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром. |
| Создание параллелей | Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию. |
| Нанесение различных углов | Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке. |
| Разметка для распила древесины | Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез. |
Использование изобретения Свенсона
Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.
Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.
Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.
При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.
Как пользоваться инструментом
Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.
За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.
Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.
Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.
Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.
Инструкция по применению угольник Свенсона
Основное назначение угольника Свенсона В нашей стране угольник Свенсона всегда сопровождает инструкция на русском языке для удобства использования. Какие же работы и каким образом можно выполнить с его помощью:
- Проверить соблюдение прямого угла между соединениями – проверяется приложением угольника к поверхности.
- Нанести перпендикулярные линии с помощью наложения уголка на деталь близко к ее краю – происходит совмещение с одной из прямых граней изделия. Таким образом, острая часть приспособления покажет – в какую сторону необходимо начертить линию.
- Прочтение и перенос углов различной сложности на поверхность изделий – замеряется угол на макете или плане и переносится с помощью транспортира и карандашной линии.
- Использование угольника для направления лезвий циркулярной пилы. Угольник прикладывается к доске, происходит совместное закрепление с помощью специальных зажимов и параллельно расположению угольника свенсона выполняется разрез.
- Параллельные линии переносятся на изделие путем прикладывания прибора к детали, измерения необходимого расстояния и проведение движения угольника по поверхности изделия по прямой линии. Движение карандашом производится в таком же направлении.
- Одна из основных функций угольника – использование его в качестве обыкновенной рулетки или линейке.
На заметку
Инструкция к угольнику Свенсона поможет применять его практически на всех стадиях ремонта и строительства, или в обычной жизни. Однако стоимость оригинала может быть достаточно высокой, с учетом доставки из США, поэтому вполне возможно, воспользовавшись видео-уроками, сделать угольник свенсона своими руками.
Выбор угольников
Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.
Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.
Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.
Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.
Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.
Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.
Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.
Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.
Применение угольника Свенсона
Компания Swanson производит строительный угольник в различных единицах измерения:
Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.
Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.
По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.
Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.
Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.
Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.
Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.
Зависимость 3 и 4 шкалы выражается через корень квадратный.
Угольник выполняет несколько функций и заменяет собой более простые инструменты:
- угломер;
- угольник Magnusson;
- рейсмус;
- транспортир;
- уровень;
- струбцину;
- упор под инструмент.
Площадка под упор, выступает с 2 сторон, для симметричной разметки.
Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.
Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.
Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.
Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.
Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.
Создание угольника Свенсона
Автор столь полезного устройства опоздал правильно оформить патент на собственное детище, и бесчисленные предприниматели постоянно пользуются этим. Единственное, чем они не способны пользоваться, это специализированное ромбовидное отверстие diamond cut, но очень находчивые соперники делают прорезь несколько хорошей формы.
В начальном варианте угольник Свенсона не имел гребенки для специализированной параллельной маркировки и самого отверстия. Тем не менее, гребенка не считается опцией, без которой нельзя обойтись. Нужно заявить, что практически за столетнюю историю приспособление не претерпело больших изменений.
Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.
В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.
Описание угольника Свенсона

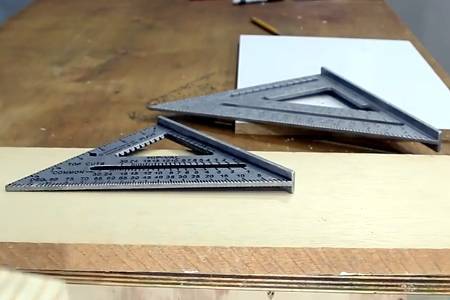

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:
- уровня;
- угольника;
- транспортира;
- угломера;
- разметочного инструмента;
- упора для электроинструмента и многого другого.
Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.
Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).
Многофункциональность угольника Свенсона
Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.
Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.
В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.
Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.
Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.
Покупка на Алиэкспресс: обзор угольника Свенсона
Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.
На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?
Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.
Гипотенуза и катет прибора отфрезированы.
В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.
Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.
Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.
Что можно сказать о подошве изделия?
Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.
Решить можете только вы сами.
Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.
Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.
