Струбцина своими руками

Струбцина в форме штангенциркуля

Приспособления, которые имеют форму штангенциркуля, используются для сильной фиксации маленьких деталей. Для самодельной струбцины потребуется, как и прежде, фанера и бруски небольшой толщины.

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Посмотрите товары для изобретателей. Ссылка на магазин.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Электроника для самоделок вкитайском магазине.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Как сделать столярную струбцину своими руками

Указанный инструмент можно приобрести в любом профильном магазине. Но при желании можно собрать самодельный зажим, с требуемыми размерами.

Профессионалы часто склоняются именно к самостоятельному сбору этих приспособлений. В таком случае получается сконструировать инструмент, который будет справляться с индивидуальными потребностями, при выполнении определенных задач мастером.

Конструкции угловые

Эта разновидность инструмента используется для удержания отдельных элементов похожих либо различных габаритов. Столярная струбцина позволит соединить их друг с другом в том положении, которое требуется.

На практике в большинстве случаев приспособления углового типа применяются во время сварки конструкций из металла. Они обеспечивают их соединение и удержание строго под прямым углом.

Чтобы собрать устройство самостоятельно, необходимо приготовить:

Схема угловой столярной струбцины

  • Уголок стальной на 40 мм.
  • Закаленные шпильки с предварительно нанесенной на них резьбой.
  • Гайку.
  • Метчики.
  • Пластины из стали по 40 мм.
  • Дрель.
  • Прутки.
  • Устройство для сварки.

Нужно приварить подготовленные уголки к пластинкам из стали, строго соблюдая прямой угол. На следующем этапе, с каждой стороны фиксируются червячные узлы

Здесь важно верно определить размер рабочего зазора, чтобы он соответствовал будущим заготовкам

Основные материалы, необходимые для изготовления струбцины

Специалисты советуют, если предполагается работа с различными по величине конструкциями, стоит собрать несколько столярных струбцин. Причина в том, что фиксация тем хуже, чем больший ход имеет вороток.

На конце шпильки организуется упор сразу после того, как она сама вворачивается в рабочую гайку.

Причем сам упор должен иметь возможность крутиться по шпильке.

Сзади воротка проделывается отверстие. Здесь будет размещен прут из металла, который возьмет на себя функцию рычага.

Это наиболее простая конструкция, самостоятельно собрать которую сможет даже неопытный мастер. Но она будет очень полезна на практике.

Трубные

Схема сборки трубной струбцины

Наиболее сложный в практическом исполнении вариант сварки – это торцевое соединение отдельных труб. Для его реализации и значительного упрощения применяются трубные струбцины. Они гарантируют правильное соединение отдельных участков.

Самостоятельно изготовить указанное приспособление несложно. Потребуется пара пластинок из стали, а еще подходящий уголок. Чтобы обеспечить нужную фиксацию, в самом приспособлении предусматриваются снабженные резьбой шпильки.

Несмотря на видимую простоту, это приспособление на практике демонстрирует высокую эффективность.

Другие варианты столярных струбцин

Существуют и иные разновидности столярных струбцин. Они применяются в зависимости от конкретной производственной необходимости в рамках неких манипуляций.

Если нежно быстро зафиксировать некрупные элементы, подойдет приспособление, имеющее форму штангенциркуля. Чтобы его сделать самостоятельно достаточно листа фанеры и нескольких брусков, наряду с дополнительными элементами – шпилькой и гайкой.

На основной рейке с одной стороны крепится упор. В ней проделывается углубление, куда будет помещен сам механизм. Когда кронштейн окажется в требуемом положении, нужно зафиксировать деталь посредством поворота воротка на шпильке.

Струбцина из двух деревянных челюстей

Самый простой, но от этого не менее эффективный на практике вариант струбцины собирается из гайки, снабженной фиксатором, стальных шпилек, пары деревянных брусков, упорных шайб и гаек.

Чтобы струбцина выполняла роль полноценных тисков, стоит изначально изготавливать несколько комплектов с похожими характеристиками.

При выполнении отдельных манипуляций, составляющие элементы конструкции нужно удерживать на поверхности стола, чтобы облегчить их дальнейшую обработку.

Чтобы это сделать, подойдет струбцина самозажимного типа. Кронштейн ее выполняется из дерева или металла.

Это простое устройство, которое представляет собой рычаг. При его повороте работает быстрый зажим, который срабатывает автоматически. Чтобы установить нужную высоту, достаточно переместить размещенную на верстаке шпильку.

Обычно быстрозажимные конструкции собираются в соответствии с индивидуальными требованиями для нужных манипуляций.

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

  • рама;
  • зажимные муфты;
  • подвижная часть;
  • винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

  • угловыми;
  • монтажными;
  • винтовыми;
  • ручными;
  • быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

  1. G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
  2. F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
  3. Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.
  4. Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
  5. Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

  • винтовые;
  • быстрозажимные;
  • трубные.

Часто приходится обрабатывать заготовки на угловой или клещевой модели.

Для этих типов не нужны сложные характеристики материалов, простой порядок изготовления.

Самодельная Струбцина

Рукоятка, винт и основная сборка


Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

  1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

    Струбцина для сварки и пайки труб встык

  2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
  3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
  4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
  5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
  6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
  7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
  8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Если вдруг неожиданно понадобились зажимы или струбцины, а под рукой их не оказалось, а в магазин ехать далеко или некогда, или же необходимо большое количество зажимов, чтобы скрепить большую площадь склеиваемых поверхностей которые к тому же недешёвые то можно без особых проблем дома или в мастерской сделать пружинные зажимы-струбцины из ПВХ трубы за копейки или же и вовсе они обойдутся бесплатно если дома есть отрезки труб.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Детали и материалы для создания зажимов:

  • ПВХ труба диаметром 75 мм;
  • Деревянный дюбель 8-10 мм диаметром;
  • Виниловая трубка;
  • Дрель;
  • Ножовка;
  • Ножницы;
  • Линейка или рулетка.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Как сделать зажим-струбцину своими руками, инструкция:

Всё что нужно для того, чтобы сделать пружинный зажим прищепку это отрезок трубы диаметром 75 мм и деревянные дюбеля.

Кроме этого я на острые края губок трубы надел два отрезка виниловой трубки, чтобы зажим из ПВХ трубы не повредил ни одну из скрепляемых поверхностей.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Пружинный зажим-струбцина из ПВХ трубы своими руками

Для начала нужно просверлить два отверстия в трубе под углом 90 градусов относительно друг-друга, чтобы они могли действовать как ручки-рычаги.

Я рекомендую сначала разметить и просверлить отверстия под ручки, а затем уже разрезать трубу на отрезки, во-первых так удобнее, а во вторых при сверлении маленькие отрезки трубы могут прокручиваться в руках. Чтобы трубу удобно было сверлить то её лучше поместить на V-образную опору.

Пружинный зажим-струбцина из ПВХ трубы своими руками

Так же нужно иметь в виду, что чем толще стенки ПВХ трубы или же шире отрезки, тем выше сила сжатия зажима. На этом фото один зажим имеет ширину 7,5 мм, а другой – 12,5 мм, второй может сжимать поверхности гораздо шире но и усилие, чтобы разжимать этот зажим будет также большим.

Всё, самодельный пружинный зажим-струбцина из ПВХ трубы готов, у меня таких зажимов в мастерской сейчас наделано много, можете ли Вы представить сколько нужно купить таких прищепок-струбцин чтобы прижать и приклеить например длинную полоску к длинной столешнице? Ну вот поэтому я решил их сделать сам. Вот один пример использования моего зажима.

Пружинный зажим-струбцина из ПВХ трубы своими руками

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

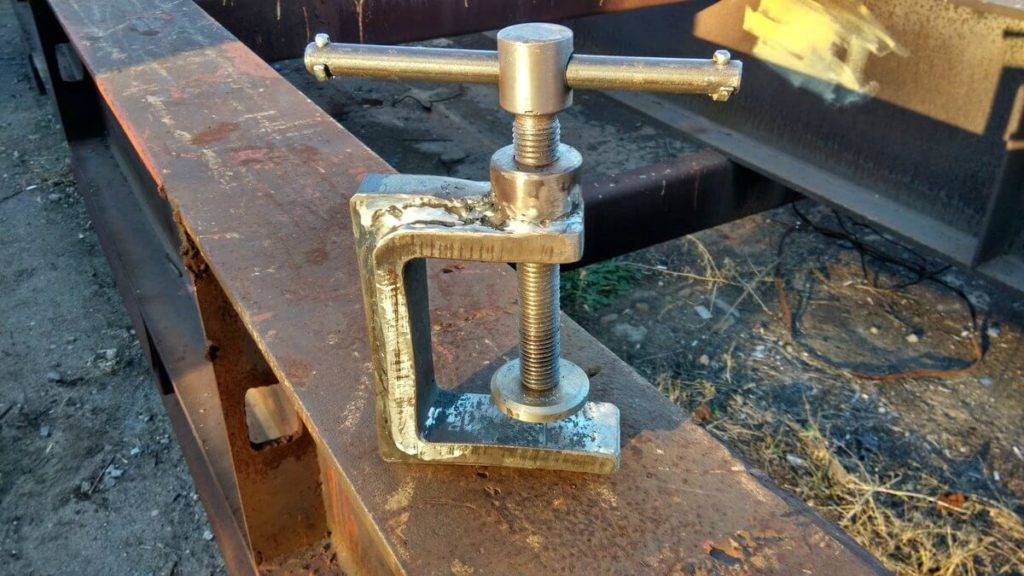

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Подведем итоги

Привет всем любителям самоделок. Как известно в каждой мастерской есть инструменты, без которых никак не обойтись, в данном случае речь пойдет о струбцине. Подробно рассказывать для чего она нужна и почему так необходима в каждой мастерской я не буду, скажу вкратце, что с ее помощью можно зафиксировать любой предмет для его обработки, а также склеивания материалов. В этой статье я пошагово расскажу, как сделать F-образную струбцину своими руками, имея при этом минимум деталей и потратив на это копейки, также все необходимые детали могут быть у вас в мастерской, что существенно удешевляет сборку такой самоделки.

Для того, чтобы сделать F-образную струбцину своими руками, понадобится:

* Лист металла толщиной 5 мм * Углошлифовальная машинка * Отрезной диск * Тиски * Сварочный аппарат, электроды * Краги, сварочная маска * Уголок металлический 50 мм и 40 мм * Металлический прут диаметром 25 мм * Эксцентрик от ролика-натяжителя ГРМ

Вот и все, что нужно для сборки такого полезного инструмента.

Шаг первый.

Первым делом необходимо сделать сам каркас струбцины. Делается он из листа металла толщиной 5 мм, что для не такой большой струбцины вполне будет достаточно. Размечаем эскиз F-образной струбцины и при помощи углошлифовальной машинки вырезаем составные части. Длину берем произвольно, так как она зависит от ваших целей, но рекомендую делать не больше 50 см, так как далее конструкция будет не такой жесткой. Из того же листа металла вырезаем уголки, к которым потом нужно будет приварить лапки для плотного прижатия.

Затем к уголку 40 мм привариваем шток, на котором в дальнейшем будет находиться эксцентрик с ручкой.

Шаг третий.

Для лучшего сваривания делаем канавки при помощи УШМ в местах соединения и при помощи сварочного аппарат привариваем готовые детали.

Не забывайте о средствах индивидуальной защиты, краги и защитная маска обязательны.

Далее привариваем к эксцентрику, сделанному из 25-го прута, металлическую ручку.

Шаг четвертый.

К уголкам, как к подвижному, так и неподвижному, привариваем небольшие «лапки», которые будут прижимать деталь, при желании можно сделать насечки на их поверхности. После сварки всех деталей, получается такая струбцина.

Данная самоделка полностью готова, но в некотором времени она была доработана, о чем я сейчас и расскажу.

Перед тем, как продолжить, предлагаю посмотреть видео по доработке струбцины.

Шаг пятый.

Так как эксцентрик был сделан из незакаленого металла, то износ данной детали был неизбежен, в момент прижатия металл потихоньку изнашивался и появлялась выработка.

На этом у меня все, данная струбцина готова и в завершении ее можно покрасить, что слегка преобразит ее и увеличит срок службы. Надеюсь самоделка вам понравилась и вы с удовольствием повторите ее сборку у себя в мастерской.

Всем спасибо за внимание и удачных самоделок
