Ступенчатое сверло

Конусное сверло по металлу

Различные конусные сверла по металлу применять несложно. Рабочая часть данного приспособления — это конусный ряд, состоящий из поэтапных кольцевых элементов и продольной канавки, которая имеет острую кромку для резания металла. Поэтому можно применять один и тот же инструмент для выполнения различных отверстий. Выбрав такое изделие, мастер не будет в процессе работ искать инструменты разной толщины. Не придется их покупать, что позволит сэкономить на производстве монтажных работ.

Постепенное изменение диаметра конусного инструмента осуществляется благодаря наличию плавных переходов от широкой части изделия к острию. Данная форма помогает вращению изделия, в результате эффективность обработки тонкого металла увеличивается. При производстве конусных моделей используют прочную сталь, благодаря этому изделие обладает продолжительным периодом эксплуатации и его не придется часто точить.

Конусные сверла могут за 1 раз осуществлять такие технологические процессы, для которых при использовании других видов конструкций нужно поэтапно применять несколько моделей. Сверлить отверстия в металлическом листе можно с большой скоростью, выходит отличное качество обработки, даже если лист имеет небольшую толщину. Применяются конические сверла по металлу для обработки стальных листов, цветных металлов, древесины, пластика или гипса.

Острие конусного инструмента обеспечивает точную установку приспособления, не нужно пробивать ориентировочное отверстие в заготовке. Конусное сверло устанавливают на ручную дрель или станок. Если подобрать переходники, то такое приспособление можно установить на болгарку или перфоратор. Конструкция с переходником позволяет сверлить отверстия в заготовках из стали.

Инструменты применяют, чтобы исправить дефекты после использования бура, устранить заусенцы, выполнить треугольные отверстия. У конусного приспособления есть вершина. Для того чтобы осуществлять предварительное сверление, имеется скошенный переход. Чтобы убрать неровности отверстий, есть режущая кромка, с ее помощью можно увеличить ширину проема. Инструменты часто используются в автосервисе при ремонте узлов автомашин, монтаже сантехнических приспособлений, ремонте электрощитов, в строительстве.

Сверло многоступенчатое по металлу – преимущества и недостатки

Все режущие инструменты обладают своими отличительными характеристиками, из которых можно выделить положительные и отрицательные свойства. К числу преимуществ конусных ступенчатых свёрл следует отнести:

Сверление отверстий различного диаметра при использовании всего одной насадки. Повышенная стойкость к износу по сравнению с обычным цилиндрическим инструментом. Скорость работы. Благодаря высокому быстродействию первоначальные свойства сверла сохраняются, поскольку режущие кромки просто не успевают нагреться. При работе не требуется предварительное кернение места сверления, поскольку тонкий кончик моментально врезается в поверхность. Сочетание функции сверлящего и шлифовального инструмента. Плавность перехода от меньшего к большему диаметру позволяет исключить деформацию заготовки

Это очень важно при работе с тонкими листами. Универсальность применения, позволяющая использовать насадку как на стационарном станке, так и на ручном электроинструменте

Некоторые модели имеют дополнительное абразивное напыление, повышающее их прочность. Отсутствие необходимости частой заточки.

Основным достоинством конусной насадки является сверление без дефектов кромки отверстия

Несмотря на большое количество положительных моментов, конусное сверло не является идеальным инструментом. Пользователи выделяют основной недостаток – высокая цена.

Виды ступенчатых (конусных) сверл

Как было отмечено, конусные сверла бывают с плавным переходом диаметра и с шаговым, ступенчатым. Наибольшее применение нашли сверла ступенчатые, поскольку они позволяют получить отверстие строго определенного размера с ровными стенками. Отверстие, полученное плавным конусным сверлом, всегда будет иметь небольшой уклон. В случае работы с тонколистовым металлом это будет малозаметно.

В общем случае качество ступенчатых сверл можно классифицировать по цвету:

• Серый металлический оттенок. Обычно такой инструмент выполнен из инструментально стали невысокого качества. Дополнительной термической обработки при его изготовлении также не было предусмотрено. Абразивного покрытия на поверхности сверла не имеется. Такие сверла не следует приобретать, если предполагается их регулярное использование, а также работа с толстым и прочным металлопрокатом.
• Сверла черного цвета. Такой инструмент при производстве был подвергнут термической обработке. Была произведена обработка паром и последующая закалка. Такая обработка увеличивает твердость инструмента и повышает его эксплуатационный ресурс. Но все равно не рекомендуется работать такими сверлами с нержавеющими и другими высокопрочными сталями.
• Тускло золотистый цвет. Ступенчатое сверло по металлу, которое имеет бледно желтый цвет, изготавливается из металла с добавление легирующих добавок, чаще всего кобальта. Такой инструмент подвергается закалке с последующим отпуском, что снимает внутренние напряжения и увеличивает прочность и долговечность инструмента. Сверлами такого цвета можно обрабатывать прочные легированные и нержавеющие стали.
• Ярко золотистый оттенок. Инструмент такого цвета является наиболее высококачественным и предназначен для работы с толстостенными сталями высокой прочности. Стали, из которых изготавливается инструмент, получают добавлением нитрида титана и последующей термической обработкой.

Цена конусных ступенчатых сверл по металлу

На стоимость конусных сверл, конструкция которых предполагает наличие ступеней, оказывают влияние несколько основных факторов. Для изготовления инструментов такого типа могут использоваться различные материалы. Титановые сверла более дорогостоящие, так как относятся к высокопрочным и имеют более длительный эксплуатационный ресурс.

Разница в стоимости также предопределяется диаметром инструмента. Изделия в форме елочки, которые имеют напыление из титана, можно приобрести в специализированном магазине или же оформить заказ в интернете. Купить инструмент 4-20 мм можно приблизительно за 450 руб. Цена сверл по металлу с большим количеством ступеней (4-32 мм) может достигать 1100-1200 руб. Стоит отметить, что такая стоимость присуща отечественным изделиям.

Зарубежные аналоги могут иметь более высокую цену, которая в среднем составляет 4 тыс. руб. Инструмент фирмы Bosch, максимальный диаметр которого составляет 39 мм, стоит приблизительно 5 тыс. руб. И даже эта сумма не является пределом, когда речь идет о ступенчатых сверлах.

В зависимости от размера, качества и производителя, сверла могут стоить от 450 рублей и выше.

На заметку! Высокая стоимость подобных инструментов требует тщательного их подбора. Современный рынок изобилует разнообразными подделками, качество которых оставляет желать лучшего. Чтобы исключить вероятность покупки низкокачественного изделия, рекомендуется приобретать сверла только проверенных производителей.

Разброс цен ступенчатых сверл по металлу довольно широк. Наиболее правильное решение – приобретение инструмента, который располагается в среднем ценовом диапазоне. Перед тем как купить то или иное сверло, следует учесть, что продавец должен иметь сертификат на подобную продукцию.

Ступенчатое сверло – это профессиональный инструмент, который обладает большим рабочим ресурсом и позволяет выполнять отверстия в металле без использования вспомогательных деталей. При выборе такого элемента необходимо ориентироваться на индивидуальные критерии, такие как характер работы и ее частота. Также стоит учесть материал изготовления, диаметр, форму канавок и компанию-производителя. При желании всегда можно проконсультироваться с продавцом, который поможет подобрать необходимое изделие.

Основные достоинства

Чтобы эффективность рабочего процесса оставалась высокой, лучше всего использовать специальные режимы сверления, где применяются короткие передачи. Хотя геометрия сверла выполнена таким образом, чтобы стружка не скапливалась в большом количестве на поверхности, стоит все же время от времени очищать изделие. Такой подход позволит обеспечить более высокую точность обработки.

Конструкция сверла имеет большой запас прочности, что во многом обусловливается качеством используемой быстрорежущей стали. Среди основных достоинств стоит отметить следующие моменты:

• в процессе производства сверла использовался метод шлифования, благодаря чему обеспечивается низкий уровень трения и нагревания элемента;
• элемент полностью соответствует европейским стандартам;
• предварительное накренивание в большинстве случаев не требуется;
• благодаря высокому уровню прочности сверла HSS-G DIN 338 отлично подходят для прерывистого сверления.

Важным достоинством является идеально отшлифованная поверхность, которая обеспечивает минимальное трение, что положительно сказывается ресурсе эксплуатации, а также нагреве металла при длительных работах. Сверло может применять не только для обработки материалов из стали, но также конструкций из чугуна, цветных металлов и даже твердых пластмасс.

Благодаря тому что элемент имеет коническую форму, а также поперченный срез, уровень прочности и надежности значительно повышается. Вероятность поломки в процессе работы достаточно низкая, что позволяет использовать сверла Ruko для работ профессионального уровня.

Сверла для древесины

Относительно небольшие отверстия до 12 мм в древесине или древесных композитах (ДСП, МДФ) можно сверлить обычным спиральным сверлом для металла. Но отверстия, к которым предъявляются повышенные требования по точности размеров и чистоте поверхности выполняют сверлами, специально предназначенными для древесины. Их изготавливают из инструментальной или углеродистой стали и для металла они не годятся.

Спиральные сверла.

Предназначены для сверления малых и средних по диаметру отверстий. Как уже отмечалось, вместо них можно использовать спиральные сверла для металла, но отверстия после них получаются хуже качеством.

Винтовые сверла.

Имеют острую режущую кромку и шнекоподобную форму. Благодаря последней из отверстия легко удаляется стружка. Это качественные сверла, которые применяют, если требуется получить глубокое отверстие с гладкой стенкой.

Перьевые сверла.

Используются для получения отверстий относительно больших диаметров – от 10 до 25 мм и более. Это самые простые и недорогие сверла, их можно даже изготовить самому из подходящей пластины и круглого стержня. Но качество отверстий после них получается невысоким – шершавые стенки, не очень точные размеры.

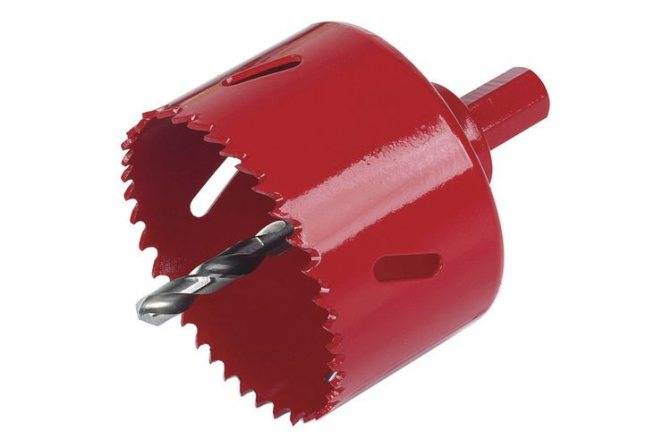

Коронка.

Термин «коронка» говорит о том, что этот инструмент выполнен в виде полого цилиндра, на кромках которого располагаются зубья. Сверление получается в виде кольца, из которого затем удаляется внутренняя часть. Коронка – незаменимый инструмент, если требуется получить большое отверстие – до 100 мм и более. В магазинах ее предлагают в виде набора, в котором имеется оправка, центровочное сверло с хвостовиком и несколько коронок разных диаметров.

Сверло Форснера.

Это инструмент для выполнения точных отверстий в древесине (особенно мягкой), ДСП, ламинате и пр. У него имеется центровочное острие и подрезатель с острой кромкой. Благодаря последнему отверстие получается точным и гладким. Если нужно получить глухое отверстие с гладкими стенками и точными размерами, сверло Форснера справится с этой работой наилучшим образом.

Сверла для керамики и стекла

Керамическую плитку или стекло сверлят коронкой или специальным копьевидным инструментом. Его наконечник изготовлен либо из победита, либо из карбида вольфрама. Если специализированный инструмент для стекла или плитки отсутствует, можно использовать сверло для бетона

Только обязательно острое, и работать им нужно осторожно, поскольку его форма не совсем подходит для такой работы

Копьевидное сверло для плитки из керамики и коронка с алмазным напылением.

Коронка для стекла и кафеля почти не отличается от коронки для камня. Только на ее режущей кромке вместо зубьев имеется алмазное напыление.

Для сверления в кафеле больших отверстий используют инструмент, называемый балериной. Он напоминает обычный циркуль. Сверление производится с изнаночной стороны плитки. Обороты дрели устанавливают на минимум.

Стоимость и практические советы по выбору

• тип материала, выбранный производителем для создания сверлильного приспособления;
• рабочий диаметр.

На текущий момент в магазинах представлено большое количество ступенчатых сверл, отличающихся по своей цене.

Скажем, купить устройство, имеющее титановое напыление, с помощью которого можно создавать отверстия диаметром 4-20 мм, можно за 440 р.

При этом за аналогичное сверло, которое позволяет сверлить отверстия диаметром 4-30 мм, придется заплатить до 1100 р. Приводимые цены относятся к продукции российских производителей.

Если говорить о сверлах зарубежных марок, то их цена будет еще выше. Скажем, на сверла по металлу, рабочий диаметр которых составляет 4-20 мм, от компании BOSCH цена составит 2900 р. Если же необходимо сверло ступенчатого типа, от известного производителя, способное обеспечить отверстие диаметром 6-39 мм, то за него придется выложить до 5 тыс. руб.

Нередки ситуации, когда подавляющее большинство покупателей не решаются платить высокую цену за сверла от известных производителей. Ведь часто приходится сталкиваться с ситуацией, когда заявленное качество не соответствует реальности, а иногда и вовсе вместо оригинала потребитель покупает подделку.

ОБОРУДОВАНИЕ ДЛЯ ЗАТОЧКИ СВЕРЛА ПО МЕТАЛЛУ

Процесс правильной заточки сверла по металлу начинается с подбора необходимого оборудования:

• Шлифовочная машинка.
• Точильный, или наждачный станок.
• Электрическая дрель.
• Напильник.

Вспомогательные средства.

Комплект точильных кругов. Подбирается в зависимости от материала из которого изготовлено сверло. Определение типа материала сверла:Быстрорежущая сталь. Такой тип сверл имеет обозначение HSS. Такие сверла изготавливаются из легированной углеродистой стали и имеют добавки вольфрама, хрома и молибдена. Быстрорежущие сверла используются для работ на высоких скоростных режимах;
Кобальтовая сталь. Такие сверла обозначаются пометкой CO(кобальт)и обозначением, информирующем о процентном содержании кобальта. Следует учитывать, что кобальтовые сверла хоть и способны длительное время сохранять остроту даже при больших нагрузках и температурах, но отличаются хрупкостью по сравнению с быстрорежущей сталью

Заточка таких сверл требует наибольшей осторожности;

Карбид-вольфрамовые сверла. Обладают крайне высокой жесткостью и значительной хрупкостью.

Помимо материала изготовления, производители указывают какую обработку проходит сверло и каким покрытием защищено. Все эти нюансы имеют значение при подборе необходимого для затачивания инструмента. Кроме вышеперечисленного, необходимо знать под каким углом надо точить сверла по металлу

Для достижения наиболее качественного результата, будет не лишним акцентировать внимание на анатомии сверла

Емкость с водой. Для охлаждения чаще всего используется обычная вода. Однако, гораздо лучшую результативность в качестве охладителя показывает машинное масло.
Фиксирующее устройство.
Угломер.
Средства индивидуальной защиты: очки и перчатки.

Для более наглядного представления предстоящих манипуляций, необходимо более подробно рассмотреть устройство сверла.
