Самодельный сверлильный станок из рулевой рейки

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного , собранного в домашних условиях.

Конструктивные особенности станка

Чтобы легко было справиться с работой, необходимо понять, из чего состоит агрегат вместе с его составляющими.

Обыкновенный сверлильный станок состоит из следующих деталей:

• станина;
• держатели под рабочий механизм;
• дополнительные элементы (гайки, сверла, патроны, втулки);
• тиски;
• ручки вращения механизмов, передатчиков усилий и т. д.;
• направляющие основной рамки;
• рабочий механизм;
• амортизатор;
• блок питания.

Сама конструкция не представляет собой ничего сложного. В качестве основания крепится станина. Если рассматривать настольный образец (а самодельные станки чаще всего являются настольными), то станина в этом случае будет использоваться и как крепление под приспособления типа тисков, и как стабилизирующий фактор, а также как основание. К станине крепится основная рамка, на которой будет держаться весь механизм. К рамке подсоединяют держатель, амортизатор и дополнительные элементы. В случае регулируемого амортизатора к нему подсоединяют ручку.

К основной рамке прикрепляют двигатель станка, к которому затем подводят шпиндель и переходники. Блок питания имеется только в таких моделях, двигатель в которых устанавливают отдельно, и он не способен принимать на себя нагрузки, идущие от бытовой сети.

Подбор необходимых элементов

Собирают самодельный агрегат из подручных средств, поэтому выбору деталей конструкции следует уделить особое внимание. В первую очередь нужно подобрать материал для станины

Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка

В первую очередь нужно подобрать материал для станины. Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка.

Основную стабилизирующую рейку изготавливают из уголка или швеллера, толщиной не менее 3 мм. Эта деталь не дает вибраций и люфта и способна выдерживать нагрузки. Держатель под рабочий механизм изготавливают также из стали. В этом случае выбор зависит от двигателя, который будет использоваться.

Основной момент в подобной схеме станка своими руками заключается в том, что для сборки агрегата применяют детали из рулевой рейки автомобиля, так как она компактная и обладает уникальными возможностями.

Во время вращения рулевая рейка поднимает и опускает механизм, который на ней закреплен. Такие манипуляции следует вести очень тщательно, вплоть до одного миллиметра. Многие рулевые рейки обладают возможностью ослаблять или усиливать напряжение, приводящее к возможности тонкой регулировки работы.

Ручки лучше всего снимать с готовых станков, однако их можно изготовить своими руками. Таким же образом можно пользоваться производственными втулками и патронами, потому что достать их довольно легко.

Подбор рабочего механизма

Этот элемент в сверлильном станке своими руками бывает не только традиционным, но и значительно упрощенным. В этом случае речь идет о замене блока питания и двигателя готовой дрелью или агрегатом, который используется для сверления металла, бетона и т. д. Такие переносные инструменты обладают практически такими же габаритами, что и обыкновенная дрель. Однако они настолько мощные, что могут сверлить металл без серьезного сопротивления.

Дрель следует прикрепить небольшим количеством скоб, перед этим предварительно зафиксировав ее в нужном положении. Она должна быть расположена перпендикулярно к основанию агрегата.

Использование дрели в схеме станка из рулевой рейки считается предпочтительней. При этом времени на сборку агрегата потребуется значительно меньше. Можно также произвести установку асинхронного двигателя от любого электроприбора. В этом случае сборку осуществляют гораздо дольше. Но технология останется такой же.

Общие сведения

Сверлильный станок чаще всего используют для сверления деталей. Свою работу он осуществляет, используя силу электродвигателя, который, вращая свой вал, передает усилия на основной вращательный элемент агрегата или шпиндель. К последнему присоединяют:

• переходники;
• сверла;
• патроны;
• втулки.

По сути такой станок представляет собой механизм, зафиксированный в стабильном положении, предназначенный для сверления разнообразных деталей в течение довольно длительного времени.

Человеку, работающему на таком агрегате, необходимо только своевременно подставлять детали, регулировать их положение и контролировать работу станка. Это гораздо удобнее, чем если бы пришлось работать вручную. Кроме того, в результате ручного сверления невозможно добиться высокой точности. Дело в том, что человеку требуется правильно подобрать угол приложения усилий. Ошибка в несколько градусов способна стать фатальной. Да и работы в таком темпе не всякий способен выдержать.

Совсем другое дело, когда для работы используется сверлильный станок. В этом случае необходимо только деталь зафиксировать в тисках, после чего запустить станок. Все последующие действия не будут отнимать много времени и усилий.

Это интересно: Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

Принцип работы и основные узлы сверлильного станка

Сверлильный станок – это хорошо структурированное изделие. Во-первых, станина. Как правило, это стальная плита (но для малых устройств может быть изготовлена из лёгкого сплава), на которой монтируется всё изделие. На дальнем от мастера краю станины вертикально установлена стойка.

По ней перемещается вверх-вниз и поворачивается вправо-влево рабочая часть, состоящая из мотора, рабочей головки с патроном и, если она есть, трансмиссии. Головка на стойке фиксируется в требуемом положении стопорным механизмом.

А точное позиционирование высоты шпинделя с патроном и сверлом выполняется специальной рукояткой.

Профессиональный сверлильный станок

Мотор и рабочий шпиндель могут располагаться по обе стороны стойки. В этом случае между валом двигателя и рабочим шпинделем организуется ременная передача на нескольких парах шкивов. Перекидывая ремень с одной пары на другую, устанавливают разную скорость вращения рабочего органа – сверла.

Сверлильный станок со шкивами и ременной передачей

Другой вариант – монтаж патрона на вал мотора. Конструкция проще, но регулировать скорость вращения сверла приходится изменением скорости вращения двигателя, а для этого уже нужна электрическая или электронная схема.

Сверлильный станок с патроном на валу мотора

Рабочим инструментом является сверло. Сверла классифицируются по размерам и по назначению. В практике самодельщиков применяются диаметры от 0,5 мм до 12 – 18 мм. Свёрла выбираются для работ по дереву, пластмассе, твёрдому и мягкому металлу, бетону. Они будут отличаться геометрией заточки рабочего конца и наличием или отсутствием твёрдой наплавки на конце.

Сверло

Работает станок таким образом. Мотор крутит рабочий шпиндель, на нижнем конце которого сидит патрон. В нём зажато сверло. При быстром вращении и нажиме на поверхность сверху вниз, сверло режущими кромками врезается в материал.

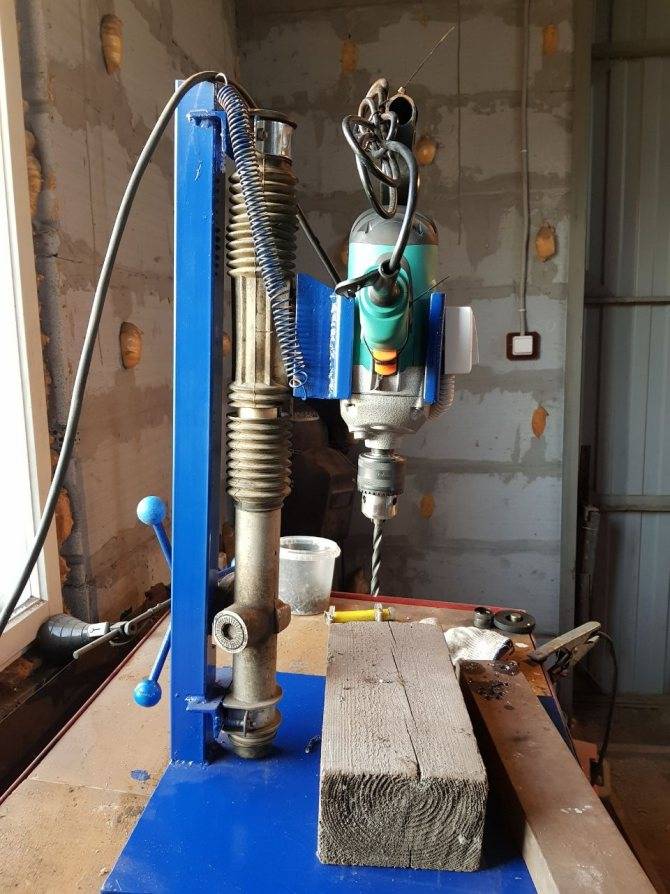

Как сделать самодельный сверлильный станок из рулевой рейки?

При имении в домашнем обиходе нужного перечня инструментов и приспособлений, можно делать целое множество необходимых технологических операций. Однако часто покупка заводского экземпляра является крайне нелогичной.

Один из реалистичных вариантов — сверлильный станок из рулевой рейки своими руками. Таким образом, вам удастся не только сэкономить финансовые активы, но и научиться выполнять нужное оборудование для конкретных нужд.

Список инструментов:

• Набор гаечных ключей;
• Сварочный аппарат;
• Болгарка по металлу;
• Шлифмашинка (для устранения металлических заусенцев);
• Молоток.

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

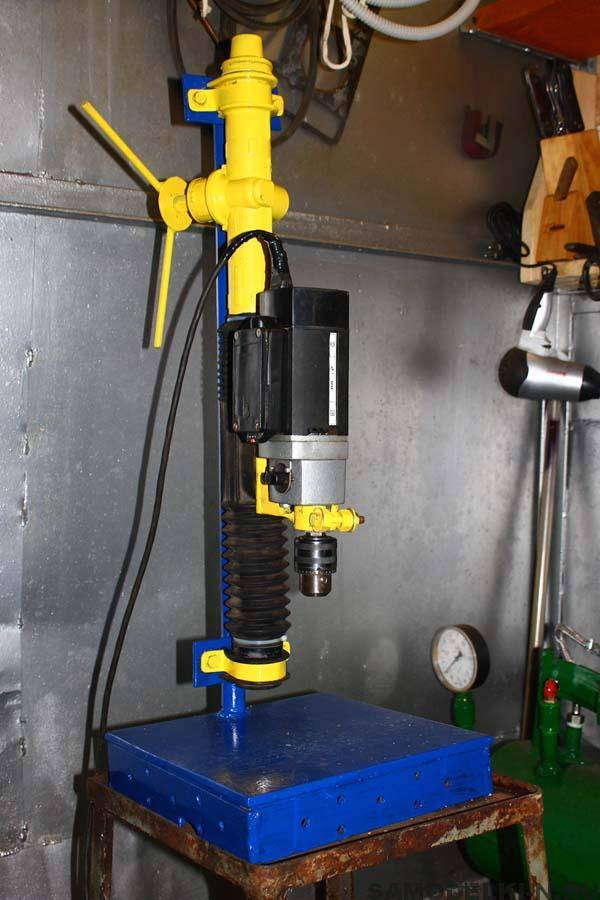

Сверлильный станок из рулевой рейки: пошаговая инструкция

С самого начала проектирования делает выбор относительно наиболее оптимального типа рулевой рейки. Далее, в зависимости от ее габаритов будет компоноваться техническая документация всего оборудования

Главное на что необходимо обратить особое внимание, это чтобы данная ответственная составляющая не была со сколами и большим количеством поверхностных изъянов

Наиболее используемая по габаритам рабочая поверхность — 300×400 мм. Упорные составляющие выполняются из двух отрезков металлопроката 40×65×40 мм. Основание для монтирования рулевой колонки также выполняется с применением швеллера.

В случае применения в роли силовой установки электрической дрели, нужно изготовить Г-подобную подпорку.

Монтирование рулевой колонки к опорной стойке делается собственноручно, используя проушины, которыми обязательно комплектуется конструкция. Для установки подножки под электросиловое оборудование, можно сделать упрочненное крепление за счет электродуговой сварки. Выбор способов в полной мере зависит от специфических особенностей конструктива каждой отдельно взятой модели.

Практические советы по конструированию сверлильной машины с использованием рулевых реек собственными руками:

1) Предварительно делается проверка применяемого редуктора. Непригодные составляющие обязательно должны заменяться;

2) Высотный параметр стойки должен быть больше на 80…100 мм, чем рулевая рейка;

3) Необходимо учитывать рабочий ход штока. Например, для автомобиля ВАЗ-2105 этот параметр — 210 мм;

4) Для улучшения комфорта при использовании советует укомплектовать рабочее оборудование отдельным блоком управления.

Использование шаговых механических агрегатов является нецелесообразным, ведь они не обладают необходимым плавным ходом для данного оборудования.

Для безопасности в моменты использования этой машины, конструктив агрегата должен надежно закрепляться на рабочей поверхности.

Видео: сверлильный станок из рулевой рейки своими руками.

Конструкция станка

Любой собственноручно сделанный сверлильный аппарат собирается из доступных средств. Аппарат включает в себя элементы:

• станина;
• рабочая головка;
• амортизатор, позволяющий головке возвращаться в первоначальное положение;
• блок питания;
• направляющая, по которой движется рамка;
• патроны;
• рукоятки, передающие крутящий момент;
• втулки;
• тиски;
• держатель рабочей головки;
• устройство, фиксирующее деталь на столе.

Станина выполняет функцию основания аппарата. Дополнительно ее роль в устройстве станка сводится к:

• уравновешиванию всех элементов конструкции;
• применению в качестве рабочего стола для работы с тисками;
• фиксации на ней основной рамки, на которой крепится рабочая головка агрегата.

На рамке крепится не только головка аппарата, но и держатель с амортизатором. В качестве амортизатора часто используют пружинный механизм. При отсутствии пружинного механизма альтернативным вариантом станет рулевая рейка, являющаяся неотъемлемым компонентом всех отечественных автомобилей. Если она взята из автомобиля, то есть ряд преимуществ относительно пружинного амортизатора:

• обеспечивает стабильную работу подъемного устройства;
• способствует плавному ходу рабочей головки и рамки.

Держателем к основной рамке крепится электрический двигатель станка. К двигателю подбирается зажимной патрон. Для него в обязательном порядке подбирается блок питания, если устройство не рассчитано для работы от сети в 220 В.

Двигатель станка

Тиски выполняют в агрегате роль зажимного устройства. Для них характерна надежность и универсальность применения.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80  мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиально упорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Шпиндель.Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

Простая электрическая схема  для заводского станка 2М112.

Мощный сверлильный станок из рулевой рейки

Для изготовления понадобятся:

• рулевая рейка от легкового автомобиля, с демонтированными элементами усилителя. Разумеется, бывшая в употреблении, но желательно не сильно разболтанная;
• Несколько стальных уголков и профилей разного размера;
• Стальной лист 2-3 мм для изготовления станины. Можно подобрать подходящую готовую запчасть от старой крупной бытовой техники;
• Патрон для дрели;
• Электромотор и шкивы с ремнем. Идеальный вариант – от советской ;
• Подшипники в хорошем состоянии;
• Доступ к сварочному аппарату и токарному станку.

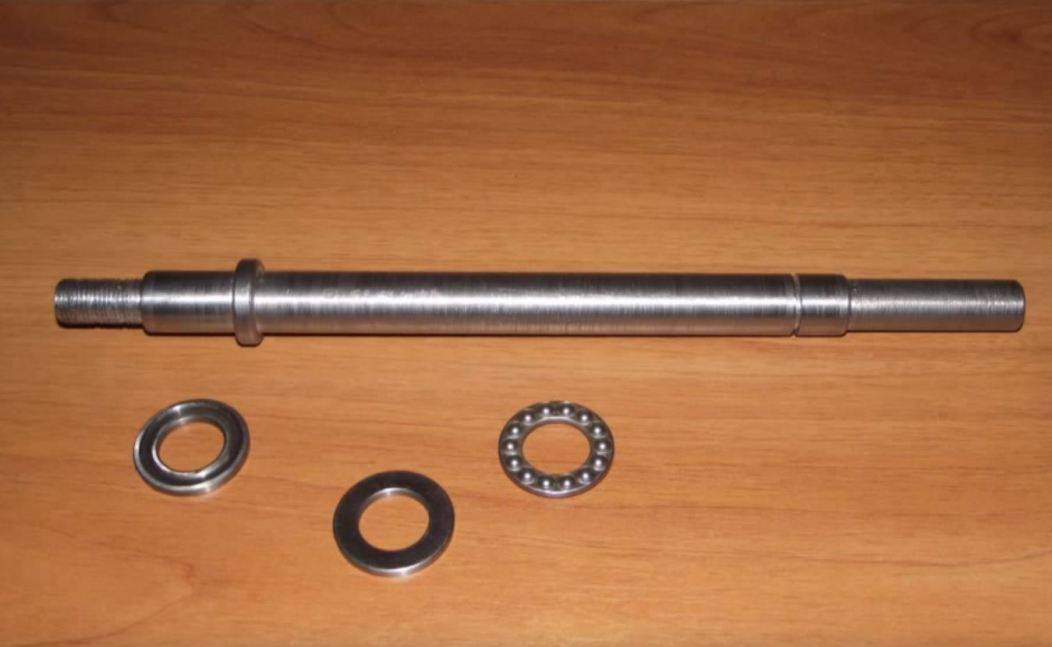

Самая ответственная часть – ось со шкивом. Вытачивается на токарном . В данном варианте крепление патрона резьбовое, поэтому на нижней части вала нарезается соответствующая резьба.

Для крепления использованы 4 подшипника, 2 обычных и 2 упорных. Шкив использован от той же стиральной машинки.

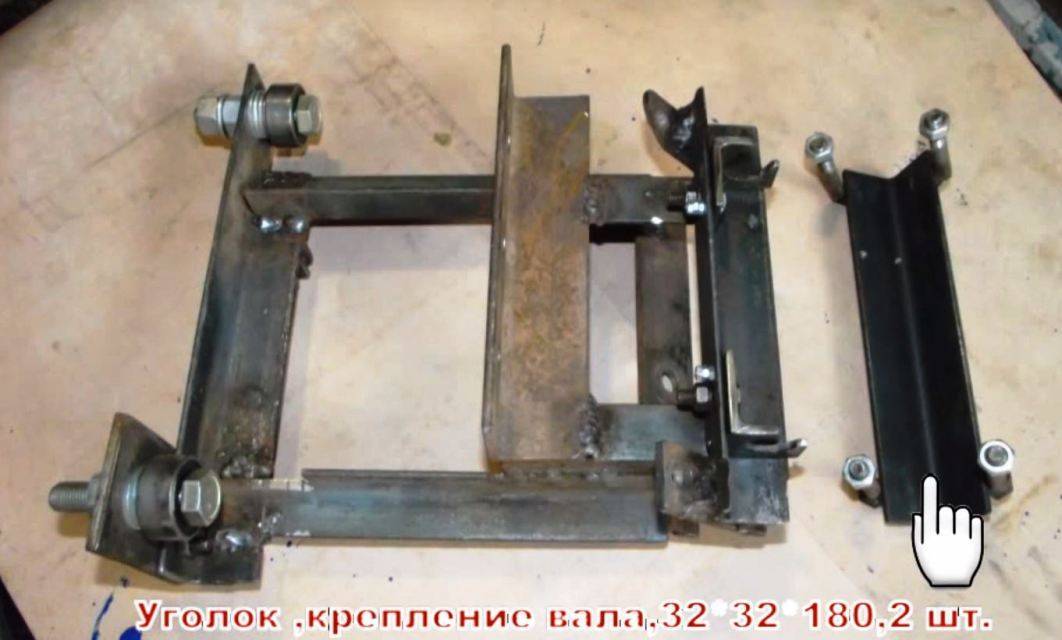

Из подходящих уголков собираем каретку, на которой будет закреплен рабочий вал и двигатель

Особое внимание уделяем размещению опорных поверхностей для упорных подшипников. Нагрузка должна быть распределена равномерно, иначе один из подшипников износится быстрее

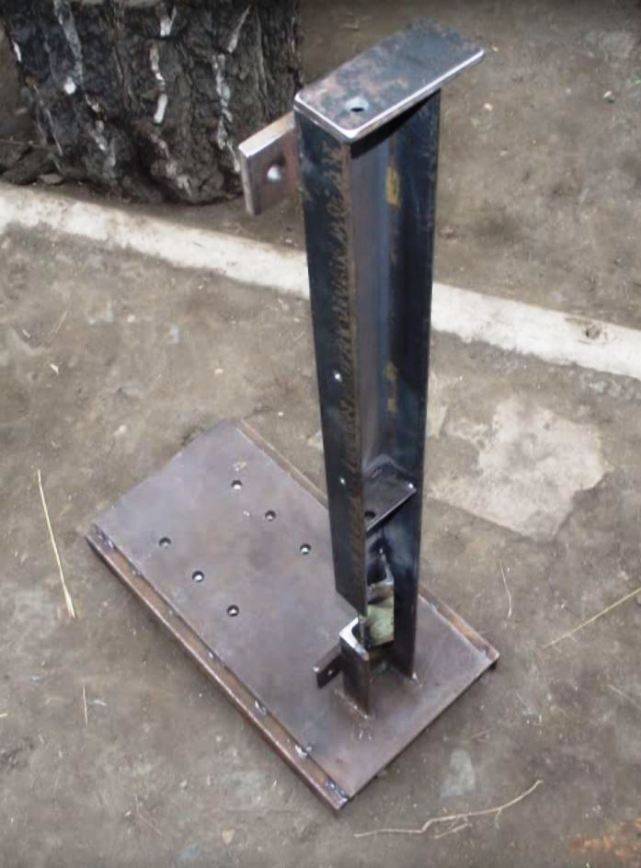

Станина сварена из стальной пластины 4 мм и аналогичных уголков. Строго вертикально приваривается несущая штанга из металлического профиля. На горизонтальной поверхности проделываем 6 отверстий для крепления тисков или опорной подставки. С обратной стороны навариваются гайки.

При помощи мощных хомутов на профиль устанавливается рулевая рейка. Монтаж производится один раз, со строгим контролем вертикальности перемещения. На этом этапе принимается решение, с какой стороны будет управляющий штурвал – под левую или правую руку.

Дело в том, что направление вращения механизма рейки несколько непривычно для тех, кто работал на классическом сверлильном станке.

Популярное:
Вибратор для бетона своими руками – недорого, просто и полезно

Каретка с патроном и кронштейном для двигателя, дополнительно опирается двумя подшипниками на штангу из профиля. Это делается для компенсации люфта рулевой рейки.

Собираем механизм, проверяем вертикальность хода. При необходимости регулируем его, подкладывая шайбы под крепления рейки.

ВАЖНО! Если направление движение патрона отличается от вертикали – сверла всегда будут ломаться.

Штурвал делается из стального прута 10 мм. Для эстетики можно выточить набалдашники. Ход каретки составляет 160 мм, чего вполне достаточно для большинства сверлильных работ.

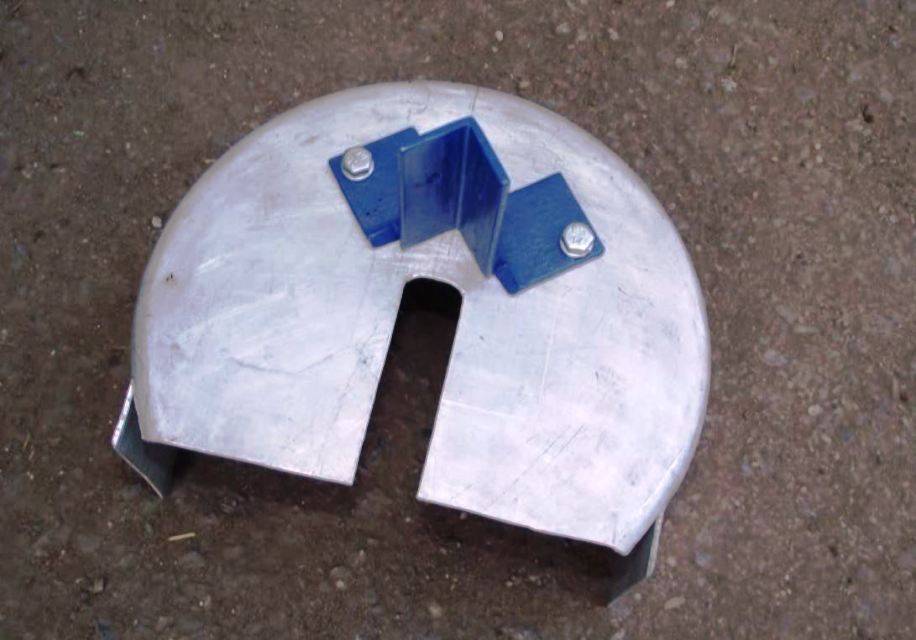

Для безопасности, вокруг шкива приводного ремня необходимо установить защитный кожух из тонкого металла. Можно воспользоваться старой кастрюлей подходящего размера.

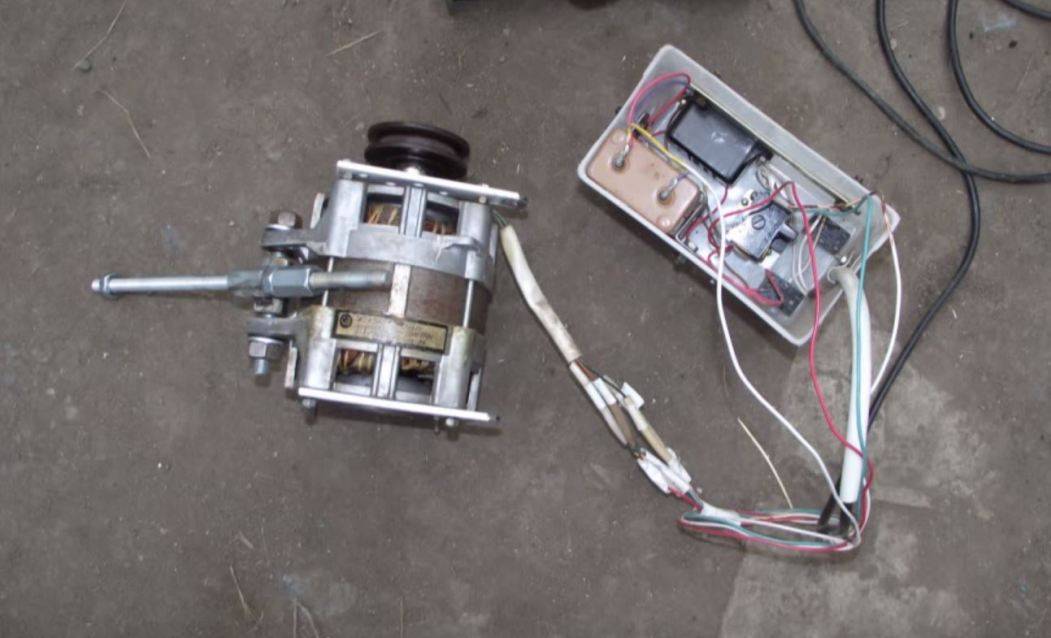

В отдельной коробке собираем блок управления двигателя. Ничего изобретать не нужно, регулятор оборотов остался от стиральной машинки. В данном варианте предусмотрен реверс вращения, что добавляет функциональности, особенно при нарезке резьбы или фрезерных работах.

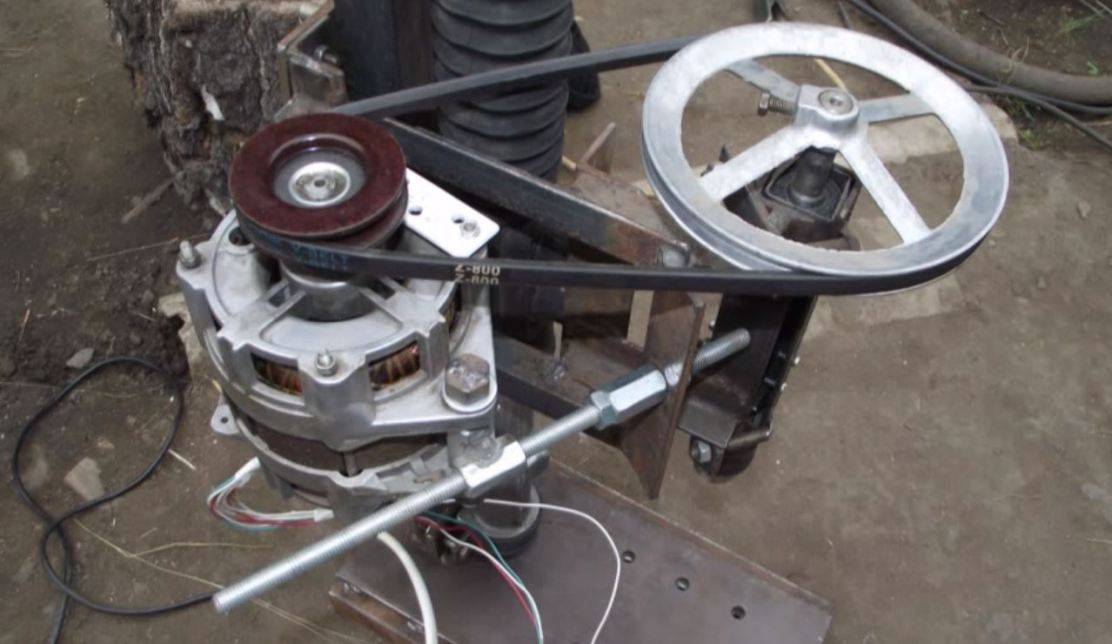

Устанавливаем мотор на каретку. С одной стороны шарнирный подвес, с другой – шпилька, регулятор натяжения ремня. Учитывая возраст стиральной машинки, клиновидный приводной ремень лучше заменить на новый, заодно и расстояние между шкивами можно установить на более удобное.

После настройки и окончательной сборки, покрываем металлические части краской, и самодельный сверлильный станок готов к работе.

Для закрепления обрабатываемой детали можно использовать тиски или подставку, которая изготавливается под конкретные размеры станка.

ВАЖНО! Металлический корпус необходимо заземлить.

На видео самодельный сверлильный станок, демонстрация работы по металлу и дереву.

Самодельный станок из фанеры

Сверлильный станок, изготовленный из металла — прочный и надежный. Однако не у каждого мастера есть в наличии сварочный аппарат.

Поэтому мы предлагаем альтернативный вариант — сделать станину и основные детали сверлильного станка из фанеры.

Обратите внимание: для сборки самодельного сверлильного станка автор использует МДФ, но лучше взять фанеру. Необходимые материалы:

Необходимые материалы:

• фанера;
• мебельные направляющие;
• обрезная доска;
• пластиковые ножки;
• крепежный хомут;
• металлическая пластина.

Первым делом берем две мебельных направляющих, и сняв внутренние подвижные планки, прикручиваем их к брусочкам из фанеры. Сами бруски надо будет закрепить на широкой заготовке, как показано на фото.

Далее берем еще одну пару мебельных направляющих — прикручиваем их к площадке из фанеры между боковыми направляющими (внутренние подвижные планки тоже снимаем).

Изготавливаем крепление для дрели. Надо сначала отрезать пластину металла и приварить к ней хомут. Дополнительно делаем усиление с помощью круглых или квадратных прутков (это единственная операция, где используется сварка).

Теперь надо будет сделать подвижную площадку. Отпиливаем кусок фанеры требуемого размера, и прикручиваем к нему внутренние планки мебельных направляющих. Соединяем обе детали конструкции вместе.

К подвижной площадке надо прикрутить еще одну дощечку из фанеры, к которой крепится металлическая пластина с хомутом.

После этого выпиливаем основание сверлильного станка и прикручиваем к его нижней части пластиковые ножки.

Далее устанавливаем стойку из обрезной доски. К стойке надо прикрепить собранную ранее конструкцию.

Устанавливаем возвратную пружину. Фиксируем электрическую дрель или шуруповерт в хомуте.
