Талреп кольцо-кольцо. Простой и надёжный натяжитель

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

  1. Штампованные закрытые муфты.
  2. Штампованные открытые муфты.
  3. Литые муфты.
  4. Сварные закрытые муфты.
  5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

  1. ВВ (вилка-вилка).
  2. ВУ (вилка-кольцо).
  3. УУ (кольцо-кольцо).
  4. ГГ (крюк-крюк).
  5. ВГ (вилка-крюк).
  6. ГУ (крюк-кольцо).

Выбор талрепа. Размеры и характеристики

Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.

Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза

Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.

Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:

  • для М6 – 100 и 40;
  • для М8 – 200 и 80;
  • для М10 – 500 и 150;
  • для М12 – 2000 и 350;
  • для М16 – 3000 и 700;
  • для М20 – 4000 и 1000;
  • для М24 – 6000 и 2000;
  • для М30 – 10000 и 3000.

Выбор рэтчета производится по калибру цепи и её длине:

  • для калибра 6 мм максимальная нагрузка — 4000 кг;
  • для калибра 8 мм — 6300 кг;
  • для калибра 10 мм — 10000 кг;
  • для калибра 12 мм — 15000 кг;
  • для калибра 16 мм — 20000 кг.

Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.

При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.

Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.

Ресивер компрессора. Точный расчёт и подбор

Балластный реостат. Настройка сварочного тока

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%.

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью.

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты.

Перед использованием нужно проверить талреп следующим образом:

  1. Проверить совпадают ли резьбы;
  2. Осмотреть на предмет механических повреждений, деформаций;
  3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться.

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

  1. ГОСТ 9690-71 – отечественный стандарт;
  2. DIN 1748, DIN 1480 – европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

Рабочие параметры талрепов

Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:

  1. Допускаемая нагрузка.
  2. Длина муфты (реже – её поперечные размеры).
  3. Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).

Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:

  • при нагрузке до 200 кг – М8;
  • при нагрузке до 300 кг – М10;
  • при нагрузке до 500 кг – М12;
  • при нагрузке до 1200 кг – М16;
  • при нагрузке до 2000 кг – М20;
  • при нагрузке до 3150 кг – М24 и т. д.

Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).

Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.

В конструкциях стандартных талрепов применяются следующие обязательные требования:

  • Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
  • Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
  • Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
  • В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
  • Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
  • Стальные талрепы имеют поверхностное антикоррозионное покрытие.

1 Назначение, конструкция и принцип действия талрепа

Талреп пришел в повседневную жизнь человека из судового дела. Когда-то он использовался только на парусных кораблях, где был деталью стоячего такелажа – оснастки, предназначенной для крепления неподвижных элементов рангоута (мачт и их оснащения, используемого для постановки и удержания парусов). На парусниках с помощью талрепа натягивают такелаж (систему тросов и канатов).

В настоящее время различные виды талрепов используют как на воде, так и на суше, в воздухе, и не только для натягивания оснастки. Основное назначение и принцип использования остались неизменными – талреп позволяет регулировать натяжение и выбирать оптимальную слабину тросов и канатов. Он фиксирует в нужном положении что-либо и удерживает нагрузку, создаваемую закрепленным объектом.

Видимо, из-за использования талрепа для обтягивания такелажа некоторые приписывают ему также применение в одноименных работах – такелажных, то есть погрузочно-разгрузочных. Для этих целей устройство не предназначено.

Талрепы для обтягивания такелажа

Это становится очевидным при рассмотрении конструкции талрепа. Он состоит из муфты (узкого продолговатого корпуса), в обоих торцах которой есть по одному отверстию с резьбой, и двух винтов. У последних имеются оголовки. В зависимости от типа стяжки они бывают в виде крюка, вилки или кольца (ушка – как обозначают в техдокументации и стандартах). Резьба на одном торце муфты правая, а на другом левая. И винты тоже с разными резьбами. Они у собранной стяжки вкручены в муфту. Если талреп использовать при такелажных работах, то резьбы будут постоянно подвергаться поперечным воздействиям на излом и очень быстро износятся. В результате винты попросту вырвет из муфты при очередной погрузке.

Талрепы с закрыто-сварной муфтой по ОСТ 5.2314-79.


Талреп ЗС-ВГ


Талреп ЗС-ВВ

ОбозначениеДопускаемая нагрузка кН (тс)Ход талрепаLL1L2Масса, кг
1-ЗС-ВГ1 (0,1)752331581790,14
2-ЗС-ВГ2 (0,2)1123422302640,36
3-ЗС-ВГ3 (0,3)1123622502900,52
5-ЗС-ВГ5 (0,5)1404413013500,95
8-ЗС-ВГ8 (0,8)1404533133721,10
12-ЗС-ВГ12 (1,2)1685413734391,80
ОбозначениеДопускаемая нагрузка кН (тс)Ход талрепаLL1L2Масса, кг
1-ЗС-ВВ1 (0,1)752301551850,14
2-ЗС-ВВ2 (0,2)1123242122520,30
3-ЗС-ВВ3 (0,3)1123412292790,42
5-ЗС-ВВ5 (0,5)1404212813410,76
8-ЗС-ВВ8 (0,8)1404342943640,95
12-ЗС-ВВ12 (1,2)1685242564361,52
16-ЗС-ВВ16 (1,6)1685423744641,90

Виды винтовых талрепов

Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.

Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.

Оголовки винтов могут быть в виде:

  • крюка;
  • вилки;
  • шпильки;
  • кольца.

Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией “вилка-вилка”.

Нержавеющий или оцинкованный?

Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.

Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.

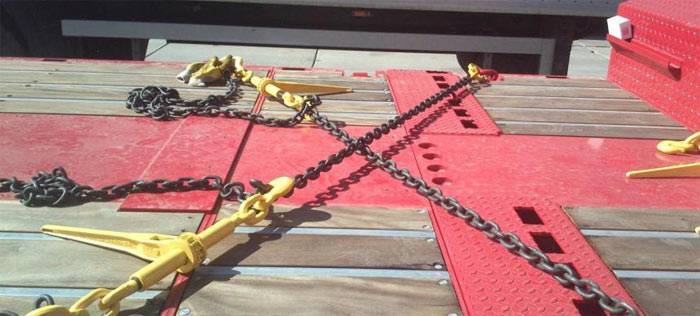

Что такое вантовые крепления (цепные натяжители)

Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.

Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.

Храповый стяжной механизм

Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.

Достоинства устройства храпового типа:

  1. Простота установки в систему крепежа;
  2. Не требует приложения больших физических усилий во время работы;
  3. Не нужно дополнительно фиксировать рычаг.

Рычажный стяжной механизм

Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.

Плюсы рэтчета данного типа:

  1. Быстрота монтажа;
  2. Простота;
  3. Небольшие габариты;

Разновидности канатных зажимов

В зависимости от способа установки и конструкции зажимы классифицируют как:

  • болтовые;
  • винтовые;
  • клиновые;
  • прессуемые;
  • клыковые;
  • заклинивающиеся.

Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN

U-образный зажим

Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.

Трубчатый зажим

Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.

В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.

Плоский тросовый зажим

Изготавливается из углеродистой стали. Состоит из:

  • прижимной пластины;
  • винтов;
  • гаек с метрической резьбой.

Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.

Сферы применения талрепов

Благодаря простоте конструкции и широким возможностям для использования, в настоящее время талрепы активно применяются в следующих сферах:

  • Строительство зданий и мостов.
  • Грузоподъемное оборудование.
  • Прокладка кабельных сетей между домами.
  • Кораблестроение, судоходство и яхтинг.
  • Крепление спортивного инвентаря.
  • Установка антенн и флагштоков.
  • Временная установка шатров и палаток.
  • Дополнительная поддержка объектов, находящихся на реконструкции или в аварийном состоянии.

При этом фиксация троса может быть как временной (например, талреп грузовой), так и постоянной (например, строительство мостов, крепеж антенн).

Условия эксплуатации талрепов и правила работы с ними

После того как нужный натяжитель выбран и приобретен, можно приступать к его установке, а именно:

  1. Обработать все элементы конструкции бензином.
  2. Произвести полировку войлочным кругом.
  3. Смазать подвижные детали.
  4. Вставить винт в резьбу и прокрутить туда-обратно.
  5. Собрать конструкцию с тросом и отрегулировать силу натяжения вращением винта.
  6. Периодически проводить осмотр конструкции и, в случае недостаточного натягивающего усилия, проводить корректировку.

Все указанные виды талрепов по заказу производит ГПО-Снаб. Цена талрепов зависит от их исполнения и грузоподъёмности. Прайс предоставляется индивидуально, по заказу.

Организуем доставку талрепов по всей России: в Москву, Санкт-Петербург, Челябинск, Красноярск, Новороссийск, Читу и другие города.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:


  1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
  2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
  3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
  4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

  • Из нержавеющей стали;
  • Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

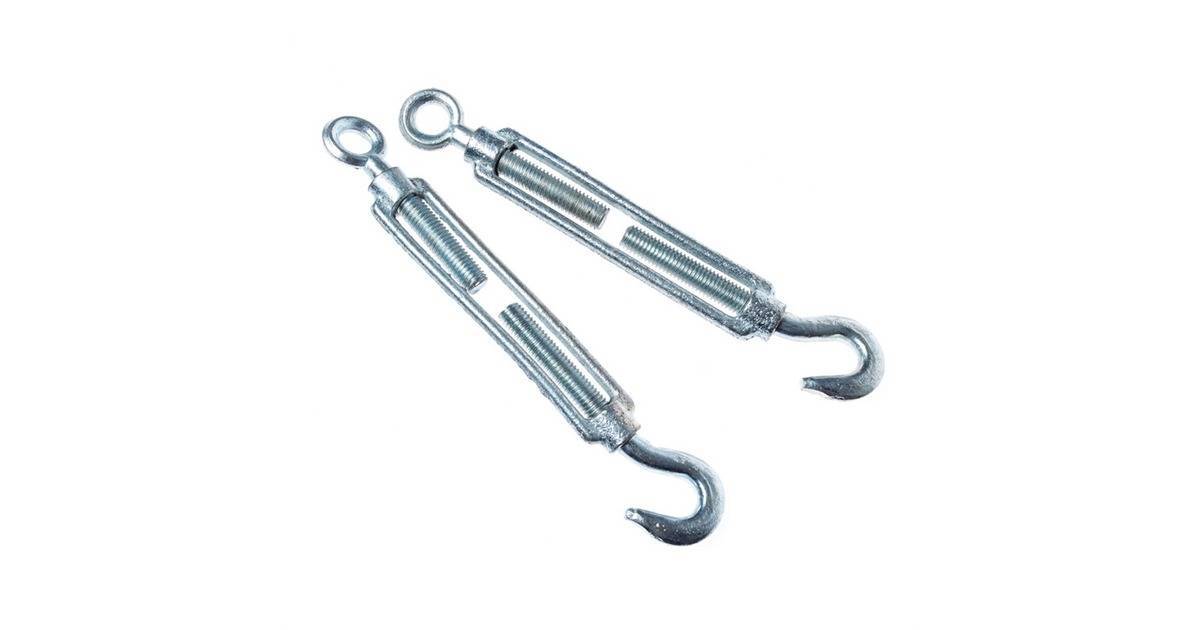

  1. С+О (крюк/кольцо);
  2. О+О (кольцо/кольцо);
  3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

  • Сваркой;
  • Литьем;
  • Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

Характеристики талрепа:

ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Требования, предъявляемые к деталям талрепа

Из-за закрытости периметра талреп кольцо-кольцо можно использовать не только для фиксацииу груза, но также и для его перемещения в пространстве. Поэтому кольцевой захват отвечает следующим требованиям:

Соотношения размеров должны отвечать требованиям ГОСТ 4751.
Опорная плоскость подголовка кольца имеет плоское основание, перпендикулярное оси захвата.
Длина резьбовой части хвостовика должна не менее, чем в 2,5 раза превышать диаметр резьбы муфты.
Поверхность кольца должна иметь противокоррозионное покрытие (чаще кольцевые захваты подвергают цинкованию, но ГОСТ допускает и хромированные захваты).

Ввиду концентрации рабочих нагрузок на сравнительно небольшой дуге внутреннего диаметра кольца, для изготовления грузовых болтов талрепов кольцо-кольцо используют только качественные конструкционные стали. Если в процессе своей эксплуатации такелаж постоянно испытывает знакопеременные нагрузки (это, в основном, касается внешних конструкций – опор, мачт, антенн), то кольцевые захваты штампуются из низкоуглеродистых конструкционных сталей, например, из стали 20 ГОСТ 1050.

После горячей деформации заготовки подвергают цементации, обеспечивая в результате оптимальное сочетание высокой поверхностной твёрдости с достаточно вязкой сердцевиной, которая хорошо сопротивляется циклически возникающим напряжениям изгиба. Если для кольцевого захвата важнее предельное усилие удержания (что чаще требуется для фиксации предметов внутри помещений), то данную деталь штампуют из стали типа Сталь 40 и выше, и после деформирования подвергают нормализации.

Требования к муфте талрепа ушко-ушко не отличаются от прочих исполнений подобных такелажных узлов. Муфту чаще всего изготавливают штамповкой, что, при открытой конструкции не связано с большим перерасходом металла. Литые и сварные исполнения муфт встречаются значительно реже. Главным образом, для талрепов малой несущей способности.
