Торцовочные станки по дереву

процесс сборки, фото и видео

1. Процесс сборки
2. Важные моменты

Торцовочный инструмент имеет небольшой вес, компактен. Эффективен как стационарный станок. Неподвижная фиксация заготовки позволяет выполнять качественные резы. Некоторые образцы торцовок включают приспособления для оптимизации углового распила, регулятор оборотов, позволяющий выбирать режим в зависимости от типа материала, необходимого качества обработки. Торцовочный агрегат можно изготовить самостоятельно.

Чаще всего пилу собирают из болгарки.

Для хорошей работы:

• Исходный дисковый инструмент должен выполнять не менее 4500 оборотов в минуту.
• Длина пропила — не менее 350 мм.

При необходимости болгарка, установленная на стол для торцовочной пилы, может демонтироваться, использоваться по прямому назначению.

Процесс сборки

Сначала делают стол, на котором будет установлен режущий агрегат. Каркас сооружают из металлического уголка по методу сварки. Сверху подставка накрывается толстым листом металла с продольным отверстием. Кромки станины обрабатываются напильником.

Пила из болгарки монтируется на ось. Это позволяет торцевать заготовки под углом. Фиксируют поворотный механизм путем его установки на подшипник диаметром 150 мм. Закрепляют конструкцию механизмом, соединенным с осью. Ось время от времени смазывают для исключения возникновения скрипа, излишнего трения.

Для торцевания заготовок под определенным углом в момент сборки пила снабжается ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от друга. Если этого не сделать, будет люфт, пострадает точность реза.

При работе необходимо следить за тем, чтобы внутрь подшипника не попадали опилки: это может привести к быстрому износу механизма, вращение диска будет затруднено. Для дополнительной защиты нужно использовать смазку.

Наиболее эффективна для обработки древесины торцовка с протяжкой, амортизатором. Лучше выбирать образцы, установленные на грузовых автомобилях: они более устойчивы к агрессивному механическому воздействию, выносливы. Деталь освобождают от масла, снабжают технологическими отверстиями, которые будут служить вентиляционными каналами. В качестве защиты от опилок, древесной пыли отверстия затягивают сеткой с мелким сечением ячеек.

Еще одна полезная опция торцевой циркулярной пилы — модуль плавного пуска. Благодаря ему при запуске станок не делает резких рывков. Принцип действия детали заключается в снижении оборотов на старте. В результате отрезной диск торцовки набирает ход постепенно. Самостоятельно собрать стабилизационный модуль сложно. Рекомендуется снять деталь с другого устройства или купить.

На заключительном этапе изготавливают щиток для защиты торцовочной пилы от попадания в рабочую зону резака сторонних предметов.

Если есть обычная дисковая пила, можно сделать подвижную каретку. Она проста в монтаже, собирается из фанерного листа, направляющих брусьев и крепежных элементов: болтов, шурупов.

Важные моменты

Станок при работе издает много шума.

Чтобы инструмент аккуратно выполнял намеченный рез при обработке торцов заготовки, нужно стараться максимально точно располагать болгарку относительно деревянных деталей. Отрегулировать размещение режущего элемента можно при помощи брусков, при этом тягу нужно зафиксировать болтом.

Торцовочный станок может быть установлен в гараже, мастерской, подвале, других местах. Главное, чтобы рабочая конструкция была прочно соединена с основанием.

Необходимо внимательно выбирать пильный диск. Он должен соответствовать специфике работ, характеристикам материала.

Технология и оборудование для торцовки пиломатериалов

Содержание работы

ТЕХНОЛОГИЯ И ОБОРУДОВАНИЕ ДЛЯ ТОЦОВКИ ПИЛОМАТЕРИАЛОВ

Торцевание (торцовка) – формирование торцовых поверхностей (торцов) пиломатериалов путем их поперечного деления с целью:

-удаления дефектных участков;

-получения заданной длины пм.

В связи с этим различают предварительное и окончательное торцевание.

Предварительное торцевание

проводится с целью удаления явно выраженных дефектов и пороков древесины на поверхности пм (пф). Это, как правило, остроконечные (шилохвостные), кривые и фаутные доски.

Окончательное торцевание

выполняется для формирования заданных (стандартных) размеров пм по длине. Окончательное формирование длины производится, как правило, после сушки.

Практикуется также зачистка комлевых торцов

пм. Когда оператор (торцовщик) сомневается в глубине распространения дефекта обработки или порока древнсины со стороны комлевого торца доски, он производит его «зачистку»: отпиливает кусок доски длиной 3…5 см, оценивает состояние «вскрытого» торца и принимает решение о выполнении окончательного торцевания комлевого конца доски.

Номинаоьные размеры длины пм:

– 1. 6,5 м с градацией 0,25м – для внутреннего рынка;

– 1,5…6,3м с градацией 0,3м.

Предельные отклонения от номинальных размеров пиломатериалов по длине +50 мм; – 25 мм.

В лесопильном производстве для поперечного раскроя пиломатериалов применяются однопильные торцовочные станки и многопильные торцовочные агрегаты. Однопильные торцовочные станки можно разделить на четыре вида: с неподвижным суппортом, маятниковые, балансирные и с прямолинейным перемещением пилы. (рис. 13.1). Классификация станков по конструктивному признаку позволяет выделить среди них два основных типа: с подвижным и неподвижным суппортом. В станках с подвижным суппортом, предназначенных для точной и предварительной торцовки, подача осуществляется суппортом на неподвижную заготовку.

Доски торцуют позиционным и проходным способами. В первом случае при выполнении технологической операции обрабатываемый материал неподвижен, а подается режущий инструмент. Во втором случае поперечное деление пиломатериалов происходит при их перемещении.

Позиционные торцовочные станки

Рис.13.1. Схемы станков для позиционной торцовки пиломатериалов и заготовок:

a- маятниковые; б и г- с прямолинейным выдвижением пилы; в- балансирные.

Однопильные торцовочные станки с неподвижным суппортом входят в состав проходных торцовочных агрегатов и линий. Маятниковые торцовочные станки и станки с прямолинейным перемещением пилы в лесопильном производстве применяются редко, они широко используются в раскройных и деревообрабатывающих цехах.

Наибольшее применение в производстве пиломатериалов получили балансирные торцовочные станки.

Установки позиционного типа

оснащаются однопильными круглопильными станками различных моделей: балансирными (типа ЦКБ), маятниковыми (типа ЦМЭ), с прямолинейным выдвижением пилы (типа ЦПА и СТ), технические х-ки которых приведены в табл.1.

Рис.13.2. Балансирный торцовочный станок ЦКБ40-01:

а

-общий вид;b -гидрокинематическая схема; 1-ограждение; 2-стол; 3-направляющая линейка; 4-станина; 5,6-электродвигатели; 7-педаль управления; 8-доска; 9-пила; 10,14-гидрораспределители; 11-рама; 12,16-гидроцилиндры; 13-гидронасос; 15-дроссель; 17-направляющая; 18-вал; 19-клиноременная передача.

Станки типа ЦКБ с педальным включением пилы и ее перемещением в процессе резания с помощью гидропривода предназначены для распиловки досок шириной до 300…400 мм при диаметре пилы 500…700 мм. Они получили наибольшее распространение в лесопильных цехах, практикующих позиционный способ торцевания пм.

Рис.13.3. Торцовочный станок с прямолинейным движением пилы:

1-станина; 2пила; 3-обойма; 4-гидроцилиндр; 5-педаль.

Инструмент для ручной резки дерева

Таблица шага зубьев.

Общими параметрами при выборе как электрической, так и ручной пилы является конфигурация и частота режущего зуба. Что касается частоты, то здесь все просто, чем чаще зуб, тем чище будет рез.

В маркировке данная характеристика обозначается как TPI, то есть количество зубьев на 1 дюйм. Так для ДСП зачастую берется TPI 7 – 9, а для садовых работ достаточно TPI 3 – 6. С конфигурацией зуба все несколько сложнее.

Виды режущего зуба

Кинжальный зуб похож на равнобедренный треугольник. Обе стороны этого треугольника затачиваются под одинаково острым углом. В дисковых самозатачивающихся моделях используется именно такая конфигурация. На больших оборотах конус загибается в сторону противоположную вращению, но стоит перевернуть такой диск, и он будет работать как новый. Ручные ножовки с таким зубом предназначены для поперечного реза.

Вид кинжального зуба.

Продольная пила по дереву, как правило, оборудуется так называемым долотообразным зубом. Он выглядит как треугольник с конусом, смещенным в сторону реза. Затачивают полотно по движению распила, то есть со стороны перпендикулярной изделию. Такой зуб рассекает массив как долото, в результате легко идет вдоль волокон, но в то же время поперечный рез сделать достаточно проблематично.

Вид долотообразного зуба.

Если вас интересует универсальный вариант, так сказать на все случаи жизни, то можно посоветовать полотно с универсальным наклонным зубом. Это средний вариант между кинжальным и долотообразным. Такой зуб имеет острую вершину и двустороннюю заточку, что позволяет работать как вдоль, так и поперек волокон.

Вид косого универсального зуба.

Зуб, имеющий скошенную вершину, также считается универсальным. По сути, это кинжальный вариант, усовершенствованный дополнительной режущей кромкой на вершине.

Скошенная вершина зуба.

Полотно с так называемым Японским зубом вообще не имеет разводки. Рез здесь происходит за счет клиновидной формы самого полотна и особому способу заточки. Но работает такая заточка только в одном направлении. В ручных ножовках это при движении на себя, в дисках, соответственно, по ходу вращения.

Японский вариант.

Садовые пилы для деревьев, как правило, имеют волчий зуб или его производные. Для такой конфигурации характерны пропуски между ячейками и зубья разной формы. Предназначаются такие пилы для роспуска сырой древесины.

Волчий фигурный зуб.

Выбор ручного инструмента

Электрическим инструментом работать, безусловно, удобно, но не каждый его может себе позволить, ведь цена на качественные модели, достаточно, солидная. Плюс, если человек не собирается обустраивать профессиональную мастерскую, то для разовой работы достаточно обычной ручной пилы.

Ножовка с закаленной кромкой.

Лучковая пила по дереву бывает 2 видов. Это классический деревянный вариант с поперечной планкой и натяжным шнуром сверху и современные металлические модели, где натяжка осуществляется за счет регулировки натяжного винта. Классика больше подходит для точных столярных работ. Если же вам нужна пила для дачи, то лучше взять металлическую модель.

Классическая лучковая пила по дереву.

Выбирая ножовку по дереву, помимо конфигурации зуба нужно обратить внимание на металл полотна. Как правило, используется HRC45, HRC55 или HRC60, чем выше число, тем крепче металл. Часто тело полотна делается из HRC45, а сама кромка выполнена из каленой более высокой марки HRC55

Но помните если кромка темная, то она закалена, ее нельзя развести или заточить

Часто тело полотна делается из HRC45, а сама кромка выполнена из каленой более высокой марки HRC55. Но помните если кромка темная, то она закалена, ее нельзя развести или заточить.

Лучковая пила из металла.

Маркировка на изделии.

Конструкция станка

У самодельного и промышленного торцовочного станка есть такие составные части:

• Стол. Располагается на устойчивой опорной раме. В конструкции возможно использование поворотных, позиционирующих механизмов рабочей плоскости для выполнения разрезов сложной конфигурации.
• Пильный узел. Режущий по дереву диск крепится на вал, через привод соединен с электрическим двигателем, собирается узел моноблоком. На станке их может быть 2 и более (торцовка нескольких сторон бревен одновременно).
• Механизм перемещения пильного блока. Бывает различной степени сложности и принципа действия: от кронштейна с пружинами — амортизаторами до гидравлики или пневматики. Расширяет функциональные возможности присутствие поворотного механизма, позволяющего выставлять дисковый нож под углом к заготовке.

В зависимости от модели (проходной, автоматизированный) торцовочный станок по дереву включает различные вспомогательные устройства, приспособления, программируемые исполнительные органы, систему удаления стружки. В крупном и среднем мебельном производстве лучше использовать автоматический торцовочный станок серийной обработки материалов.

Общие параметры

Каждый деревообрабатывающий станок для торцовки включает такие общие характеристики:

• мощность электродвигателя;
• число оборотов вала пилы (с указанием возможности регулировки);
• пределы ø применяемого диска по дереву;
• углы поворота пильного узла;
• высота подъема кромки зубьев ножа над уровнем стола.

Резка разных пород дерева не предполагает использования универсальных дисков. Различные по твердости и структуре материалы качественно торцуют пилами с разным количеством зубьев в окружности диска.

Устройство инструмента

Торцовочные пилы — это небольших размеров устройства, которые жестко закрепляются на верстаках посредством винтовых крепежей. Станина верстака имеет литую конструкцию и поддерживает устойчивость оборудования при обработке крупных заготовок. В составе стационарного станка торцовочного по дереву можно обнаружить такие обязательные элементы, как рукоятка, электромотор, режущая головка и массивное основание. Если исходить из отзывов владельцев, то этот инструмент требует определенных навыков для эффективного решения возникающих задач, а также нуждается в тщательном обслуживании.

Выбираем аппарат – чтобы все умел!

Выбирая инструмент, при внешнем обзоре и «ощупывании» вы должны обратить свое внимание на отсутствие зазоров между деталями, точность фиксации в разных положениях, возможность поворота рабочей части во всех плоскостях, а также на присутствие всевозможных шкал настроек, благодаря которым и получается делать распилы под совершенно разными углами. Сравните в описании агрегатов число оборотов – чем выше этот показатель, тем чище будет распил. 4000-5000 оборотов в минуту – отличный показатель для такого инструмента!

4000-5000 оборотов в минуту – отличный показатель для такого инструмента!

Желательно, чтобы инструмент имел функцию быстрого торможения, которая обеспечивает быструю и плавную остановку пилы после ее выключения, а система плавного старта позволит не перегружать электросистему в момент запуска. В обязательном порядке должна быть защита от случайного включения, а также общая защита от перегрева, перепадов энергии. Некоторые модели торцовок оснащены ограничителями глубины реза, благодаря чему можно выбирать в материалах пазы или обрабатывать детали строго фиксированной толщины.

Исходя из задач, которые вы намерены возложить на аппарат, подумайте, какой вариант вам выбрать: агрегат может быть как стационарный, так и переносной. В первом случае лучше всего подготовить подходящую «площадку» для инструмента – смастерить длинный и узкий рабочий стол, разделенный на две плоскости пилой. Левая сторона такого станка должна быть длиннее в три раза правой для правшей и наоборот, левши должны поменять стороны местами. Ширину стола достаточно сделать в пределах четверти метра – готовый результат действительно сделает резку легче, а главное точнее!

В случае, когда пила покупается, например, для строительной бригады, «путешествующей» от объекта к объекту, лучше всего приобрести небольшой мобильный аппарат. Кстати, признанные производители выпускают вполне миниатюрные модели (10-11 кг) с очень высокими параметрами мощности – работать такими можно без остановки целый день! Поэтому маленькая – не значит слабенькая, особенно если у нее под корпусом движок на 1500 Вт.

Покупая качественный аппарат, вы можете быть уверены и в качестве циркулярного полотна, изначально на нем установленного. Такой пилой вы сможете выполнять даже чистовую обрезку деревянных и пластиковых деталей. Однако для более грубых работ лучше купить недорогое полотно – если вы будете использовать инструменты по назначению, то сам режущий элемент способен проработать до 10 лет! Главное, вовремя затачивать зубья – делается это обычным напильником, зажав полотно в тисках.

Пила по металлу за счет высоких оборотов выполняет резку даже полотном, не предназначенным для этих целей, однако это не означает, что именно так и должно быть! Для распилки алюминиевых профилей купите специальную пилу – имея большой набор пил, вы продлите срок эксплуатации каждого полотна в разы, да и в ремонт торцовочных пил обращаться придется не часто! Для особо ответственных работ, в которых очень важно делать самые чистые спилы, лучше приобрести и новое полотно – такие затраты себя окупят

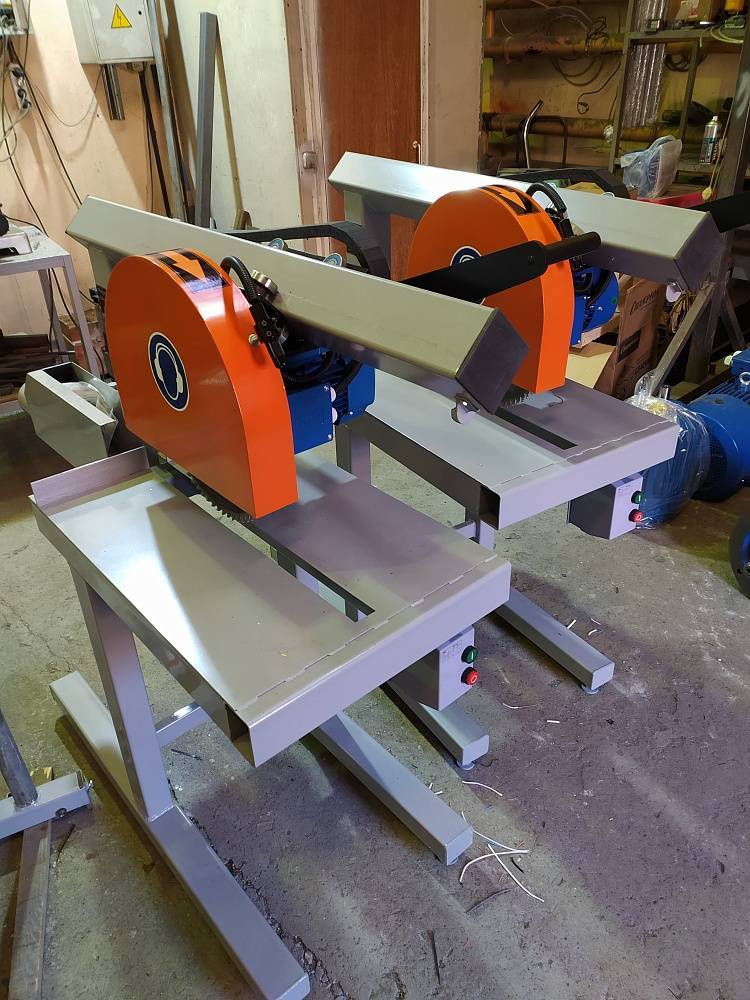

Простая модель торцовочного станка

Пример самодельного торцовочного станка

Изготовить самодельные торцовочные станки можно в домашних условиях

Но для этого важно правильно разработать схему будущей конструкции и подобрать материалы для ее изготовления. В качестве основного режущего инструмента рекомендуется взять ручную дисковую пилу. Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры

Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия

Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры. Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия.

1. Закрепить шарниры на станине.
2. Сделать сквозное отверстие на рабочем столе для хода диска.
3. Установить вертикальную металлическую стойку с кронштейном для закрепления пружины. Она будет необходима для уменьшения усилия обратного хода режущего инструмента.
4. Закрепить пружину к стойке и пиле.
5. Установить фиксатор для досок. Это может быть любая механическая модель, сделанная из подручных материалов.

Важно учитывать максимальную глубину пропила по дереву. Она не должна превышать толщину опорной доски. Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала

Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки

Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала. Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки.

Лучшие торцовочные пилы среднего класса

На такие изделия приходится наибольший спрос и их выбор на рынке как раз самый богатый. Они могут применяться и для выполнения мелких работ, и для профессионального использования. В рейтинге представлены варианты, отобранные с учетом эффективности, безопасности, удобства эксплуатации и др.

Hammer STL1200/210C

…Мы протестировали Hammer STL1200/210C и можем сказать, что она аккуратно режет заготовки и пыли при этом образовывается самый минимум…
Мнение эксперта

Бюджетная торцовочная пила Hammer STL1200/210C лучшая в 2021 году по универсальности, она подходит для косого, наклонного, поперечного, продольного раздела дерева, в том числе с пластиковым покрытием. Несмотря на свою среднюю мощность в 1200 Вт, инструмент режет материалы надежно, качественно и точно. Удобство и эффективность ее использования заключается в немалой ширине и высоте хода диска – 12 см и 5.5 см. Устройство работает только от сети, поэтому нужен доступ к розетке.

Достоинства

• Дополнительный упор в комплекте;
• Скорость вращения – 4500 об/мин;
• Хороший сбор пыли;
• Адекватный уровень шума;
• Гибкие настройки;
• Качественная сборка.

Недостатки

• Нет плавного пуска;
• Отсутствие подсветки.

Makita LS1040F

Устройство от Makita отличается компактностью размеров и достаточной мощностью для выполнения сложных работ по угловому, поперечному, продольному резу полотен. При полной нагрузке двигатель работает стабильно и почти не греется, что увеличивает срок службы инструмента. Большой диаметр диска обеспечивает заглубление в поверхность на 9.3 см. Удобство и эффективность использования гарантируют дополнительные упоры в комплекте, которые особенно актуальны при работе с длинными заготовками. Высокая точность объясняется столом из литого алюминия с поворотной линейкой.

Достоинства

• Эффективный сбор пыли;
• Прозрачный защитный кожух;
• Отличная видимость реза;
• Надежная блокировка включения;
• Точная система торможения двигателя;
• Чистота рабочей зоны.

Недостатки

• Высокая цена;
• Немного пыли после удаления все же остается.

Bosch PCM 8 S

Bosch PCM 8 S является настольной моделью и подходит для домашнего применения. Это торцовочная пила с протяжкой, гарантирующей более аккуратный и точный раскрой крупных заготовок. Также хорошие результаты связаны с использованием лазерной разметки, расширителя опоры и зажима для фиксации материалов. Этот вариант особо удобен для подготовки пазов благодаря наличию ограничителя глубины. Инструмент оснащен мощным двигателем на 1200 Вт, справляющимся и со сложными задачами. Изделие легко транспортировать в силу удобной ручки и компактных размеров.

Достоинства

• Прочная конструкция;
• Надежная система торможения двигателя;
• Острый диск;
• Плавный поворот;
• Выдерживает высокие нагрузки;
• Не греется.

Недостатки

• Не низкая цена;
• Вес – 11.4 кг.

В отзывах отмечают, что при использовании Bosch PCM 8 S рабочая поверхность всегда остается чистой за счет пылесборника в комплекте, представленного в виде мешка.

Зубр ЗПТ-190-1200 ПЛ

Недорогая торцовочная пила Зубр ЗПТ-190-1200 ПЛ подходит для всех видов работ – резки под прямым и косым углом, для комбинированной обработки. Устройство имеет подвижную головку, которая позволяет увеличить ширину охвата полотна за один подход. В комплекте имеется поворотный стол, который может фиксироваться в любом положении, что облегчает использование инструмента. Рабочее место остается чистым благодаря эффективному отводу опилок, что также предотвращает их попадание в глаза. Мощность устройства равна 1100 Вт, питается оно от сети, длина кабеля – 2 м.

Достоинства

• Компактные размеры;
• Гарантия на 60 месяцев;
• Хорошее пылеудаление;
• Самостоятельно закрывающийся защитный кожух;
• Прочность конструкции;
• Вес в 9 кг.

Недостатки

Отсутствие лазерной подсветки.

Профессиональное оборудование

Теперь поговорим про профессиональное оборудование. Рассмотрим циркулярку торцовочную ЗУБР ЗПТП-255-1800. Инструмент применяют для распила деревянных деталей и тонкостенного металла. Почему комбинированный? Все потому что на нем можно как торцевать заготовки, так и работать как циркулярном станке.

Основные преимущества модели:

1. Мобильность;
2. Компактность;
3. Функциональность;
4. Система безопасности.

Данный станок сочетает в себе торцовку и циркулярку одновременно. Выставление регулируемой головки позволяет осуществлять пропилы высокого качества. Станок позволяет выполнить распилы продольно под любым заданным углом. Оборудование оснащено механизмом блокировки включения привода и поднятия защитного кожуха. К данной модели есть возможность подключить промышленный пылесос для поддержания чистоты на рабочем месте.

Еще одним неплохим вариантом из всей серой массы оборудования можно выделить настольную торцовочную пилу Makita MLT100.

Применяется как в быту, так и на профессиональном производстве в мастерских, цехах. Конструкция станка позволяет перемещать его на специальной тележке и с легкостью монтируется в отведенное место на верстак. Раздвижной стол позволяет работать с габаритными заготовками. Разворот стола осуществляется как в сторону, так и вперед. Длительный срок эксплуатации данного оборудования увеличен за счет высокого качества деталей и материалов, использующих при сборке.

Позволяет производить рез как вертикально, так и под заданным наклоном. Высокая точность распила деталей обусловлена наличием фиксаторов, направляющих, шкал с градусами и линейкой. Оборудование сочетает в себе торцовку и циркулярку одновременно.

В комплект входит электрический тормоз. Есть разъем для подключения устройства пылеудаления, актуально при больших объемах работ.

Ножовка – простота и безопасность

Ножовка – простой инструмент, который вполне подойдёт для проведения работ. И хотя скорость распила невысокая, и требуются значительные физические усилия, но для домашних условий такая пила – самый приемлемый вариант.

Правильно пилить ножовкой по дереву несложно. Главное условие для качественного разреза материала – сделать правильно запил. Чтобы упростить задачу, можно использовать обычный ровный брусок, который применяют как направляющую.

Нередко возникает вопрос, как ровно отпилить доску ножовкой под углом. Для этого используется специальное столярное приспособление – стусло. Причём оно поможет не только сделать распил под нужным углом, но и позволит любому начинающему ровно разрезать доску.

Перечень характеристик оборудования

Небольшая торцовочная пила

Следующим этапом работ является расчет характеристик, которыми должен обладать торцовочный станок для обработки деревянных досок. Они зависят от размеров заготовки, ее конфигурации и требований к качеству торцевания.

Изначально определяется требуемая глубина реза и скорость обработки. Для выполнения операции торцевания достаточно приобрести или сделать настольную модель. Большие производственные станки могут иметь несколько блоков распиловки и ряд других дополнительных функций.

Но независимо от конструктивных особенностей торцовочный станок характеризуется следующими техническими параметрами:

• максимальный и минимальный диаметр пилы. Она определяет глубину распила и габариты будущего оборудования;
• диапазон расстояний от торцевой плоскости пильного диска до рабочего стола
• параметры поворотного блока, если таковой предусмотрен в конструкции;
• мощность электродвигателя главного привода;
• число оборотов и возможность их регулировки.

Для подключения стружкопылесоса следует знать диаметр подводящего патрубка. В случае, если он имеет нестандартный размер – можно использовать переходники. Также для надежной фиксации досок применяют дополнительные компоненты – струбцины. Их конструкция и конфигурация напрямую зависят от параметров заготовки.

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

https://youtube.com/watch?v=4GY6-wMGhAI

Подводя итоги

Торцовочная пила по дереву — один из самых востребованных инструментов не только в промышленности, но и в бытовом хозяйстве

Однако важно понимать, что он относится к классу узкоспециализированного оборудования, которое идеально подходит для выполнения таких операций, как торцевание и распускание досок. Поэтому использовать его для выполнения других задач нежелательно

Выбирая это оборудование для домашней мастерской, необходимо помнить не только про цели использования отрезной пилы, но и условия эксплуатации. Всё это в дальнейшем поможет правильно выбрать пильный диск, чтобы наиболее эффективно и с меньшими временными затратами выполнять операции по обработке изделий из древесины.
