Ремонт и смазка редуктора бензокосы
Роль редуктора заключается в передаче вращательного момента с вала двигателя на режущий инструмент через 2 зубчатые шестерни с разным количеством зубьев. Крутящий момент передаётся под углом 30 0 . Число оборотов нижнего режущего диска меньше оборотов двигателя в 1,4 раза. Шестерни должны быть чистыми и смазанными. Для подачи масла на зубья сверху есть отверстие под винтом.
Вначале следует очистить от земли и травы место, где пробка закрывает отверстие. Выкрутить пробку соответствующим инструментом, он прилагается в комплекте с пилой. Используем консистентную смазку из тюбика. Выбирается или родная смазка от производителя, или известные качественные составы, такие как Олео-Мас, Литол -24, Азмол 158. Вскрываем защитный слой тюбика и укладываем инструмент на бок. Потихоньку вращая нож, смазку выдавливать в корпус редуктора. Шестерни, проворачиваясь, разносят состав зубьями по всей поверхности. Также налить смазку можно специальным шприцом.
Недостаток или большое количество смазки могут привести к нагреву редуктора. Слышный стук и люфт сигнализируют о разрушении подшипника или попадании грязи из-за повреждения пыльников. Замену подшипников необходимо вести с помощью съёмника, не используя метод разогрева.
Если редуктор шатается и ездит по штанге, необходима замена корпуса, или стянуть временно хомутом узел, чтобы закрепить его на трубе. Если перестал вращаться нож, значит, шестерни не входят в зацепление – сносились или искрошились зубья. Потребуется замена пары с полным разбором узла.
При замене редуктора необходимо подобрать новый узел, руководствуясь:
- диаметром трубы;
- диаметром приводного вала;
- сечением приводного вала;
- способа крепления защиты
Модели с нижним двигателем
Расположение мотора – один из основных критериев, на которые стоит обратить внимание при выборе такого оборудования, как электрический триммер. Модели с двигателем, закрепленным под корпусом, отличаются небольшой мощностью (до 650 Вт), малым весом и очень неплохой маневренностью
Используются они для покоса только мягкой невысокой травы. С помощью такого триммера можно легко срезать молодые сорняки между саженцами или многолетними цветами, так как диаметр круга лески у них очень небольшой. Таким образом, оборудование с нижним расположением двигателя отлично подходит для ухода за двориками небольшой площади (до 3 соток) или в качестве дополнения к газонокосилке-тележке.
К некоторым недостаткам таких триммеров помимо малой мощности можно отнести невозможность использования для ухода за влажным газоном. Не стоит приобретать модель этого типа для обработки очень большого участка еще и потому, что ее двигатель довольно-таки быстро нагревается. Используя такой триммер электрический, цена которого обычно очень невысока, нужно будет очень часто делать перерывы в работе. В конструкцию моделей этого типа зачастую даже включаются специальные элементы, отвечающие за прекращение подачи тока в случае нагрева мотора до критической температуры.
Разборка триммера

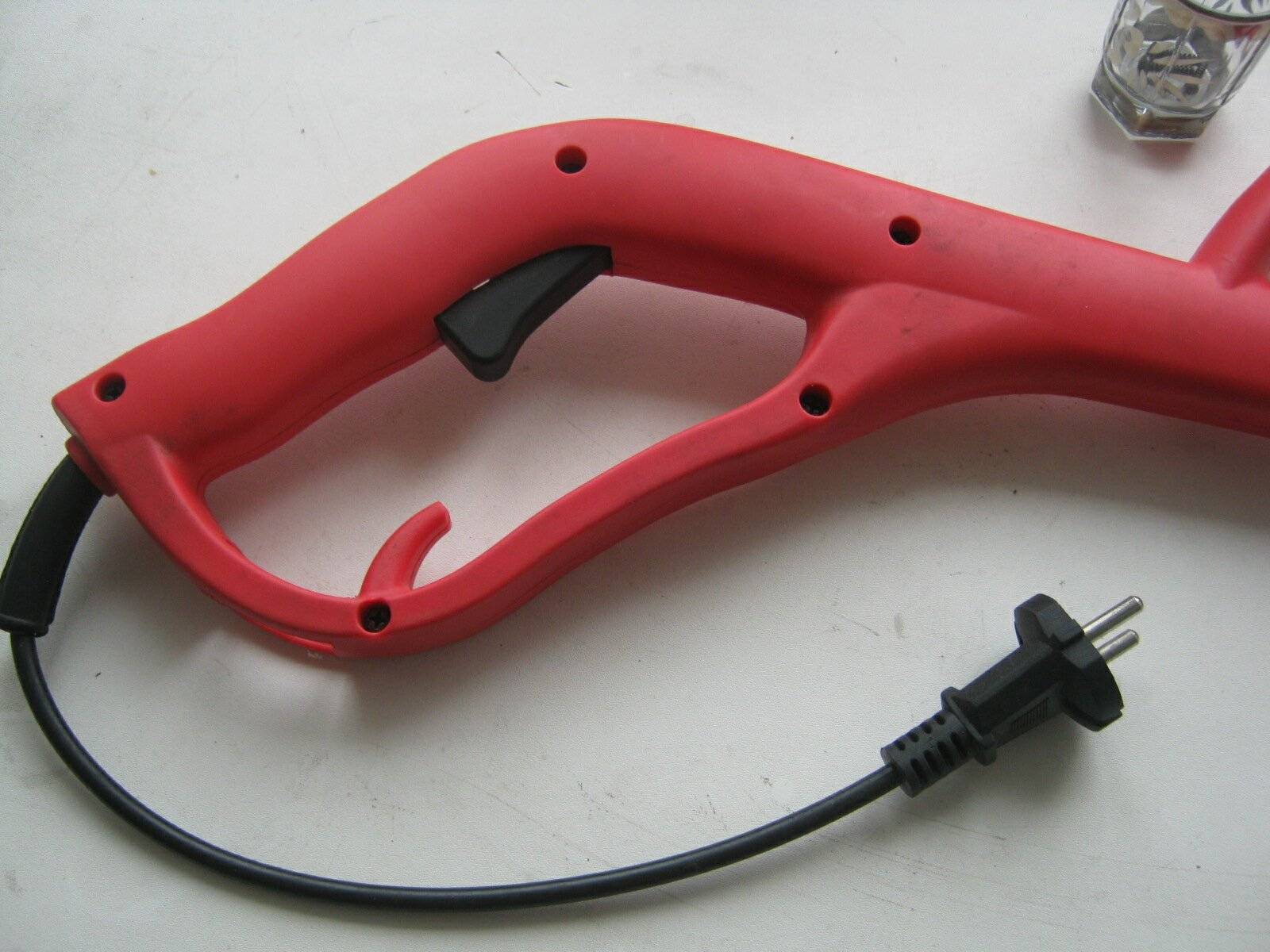

Приступаем разбирать электрический триммер:

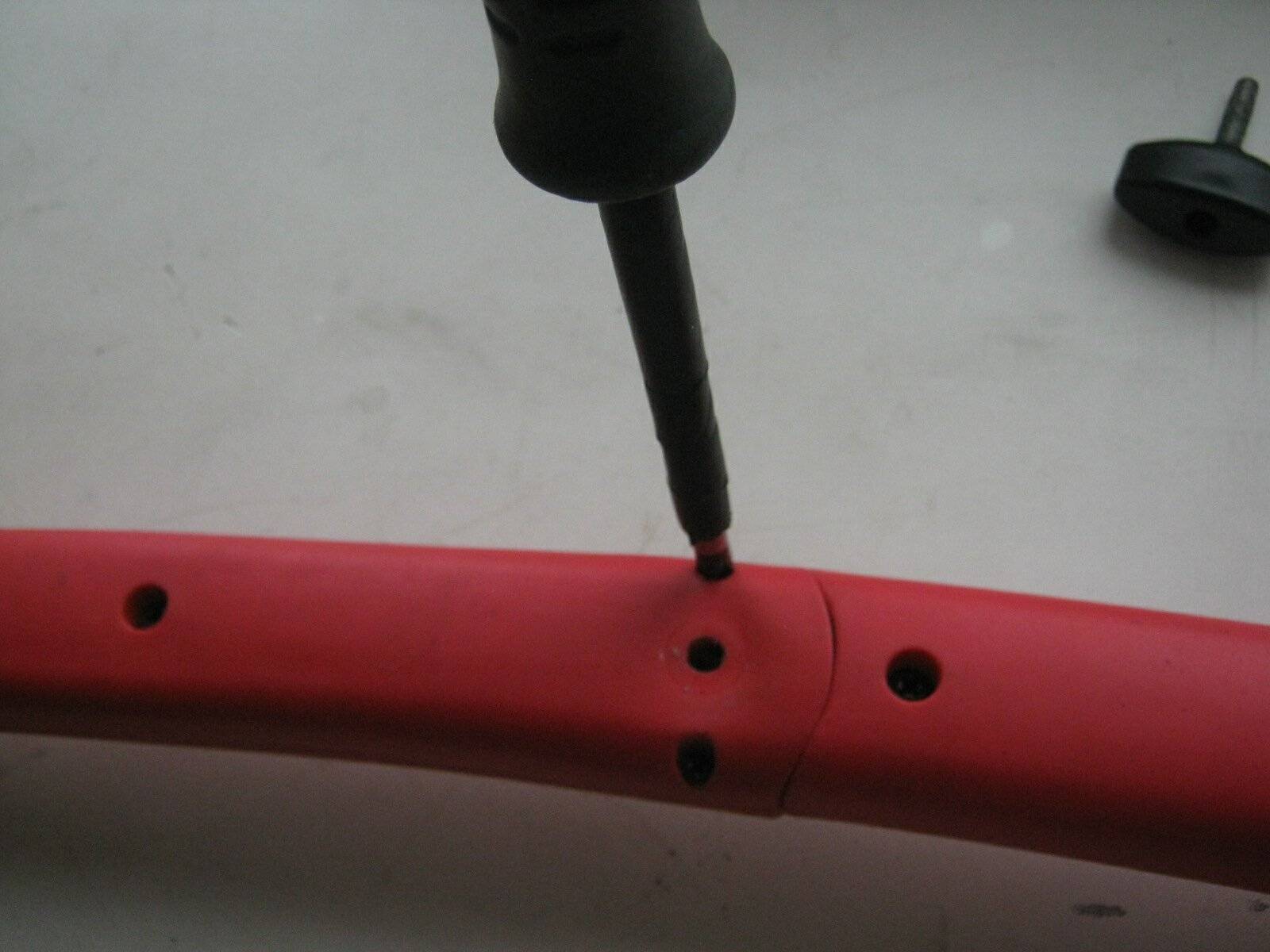

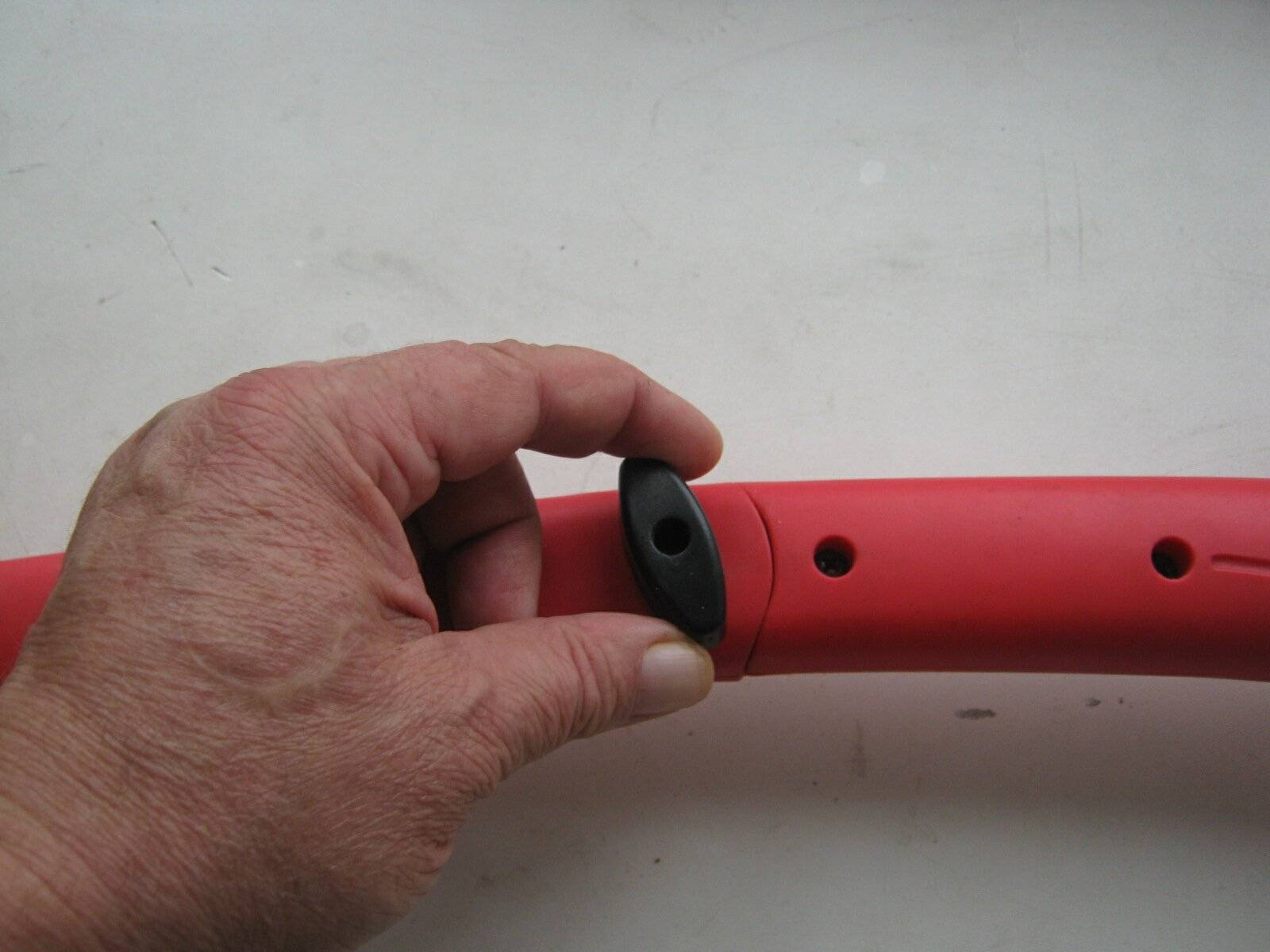

В начале разъединяем две соединенные половинки триммера, ручку управления от контактного соединения с самим электродвигателем.

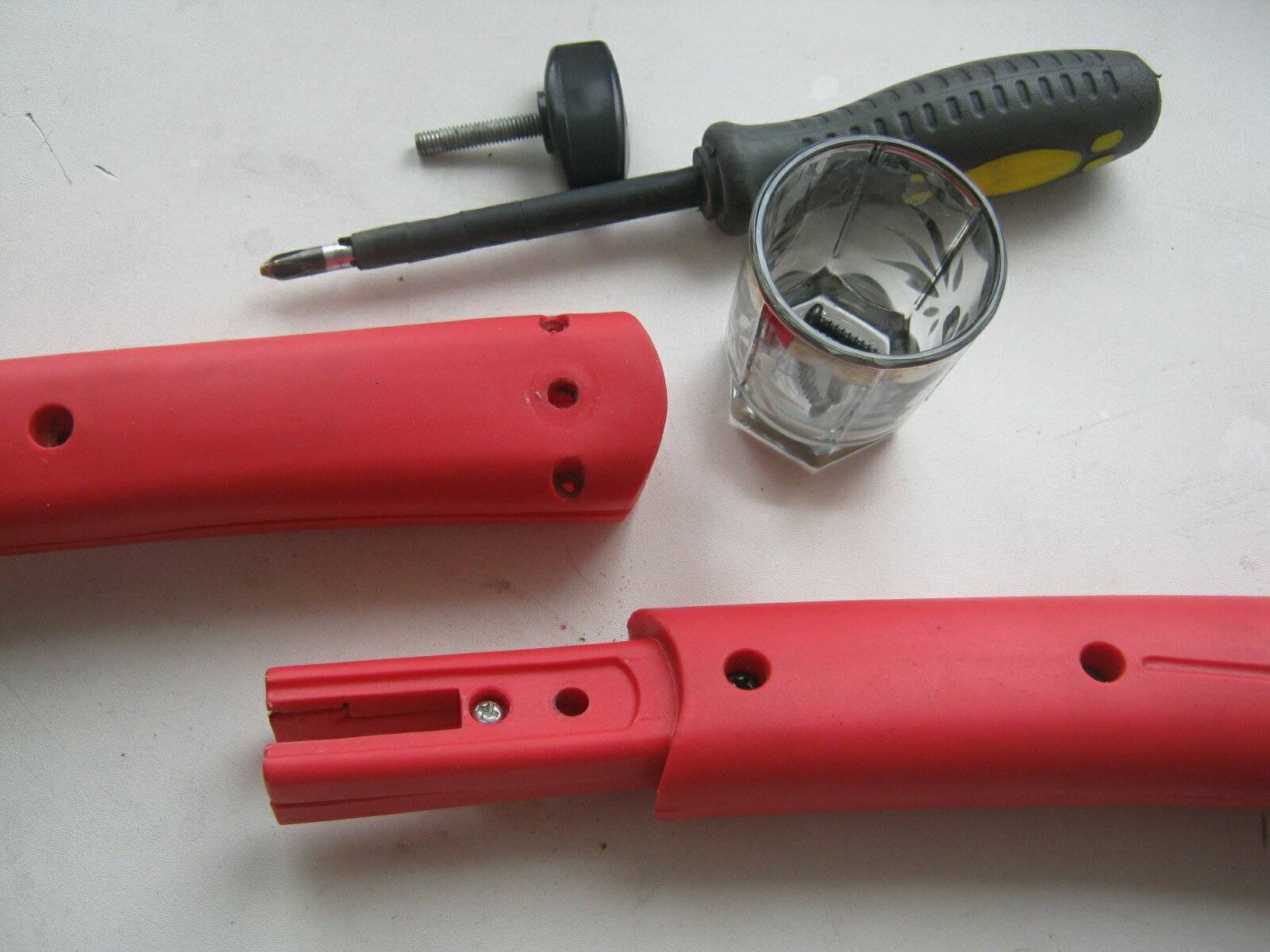

На двух фотоснимках \фото №2, фото №3\ показана последовательность разъединения электродвигателя от ручки управления.

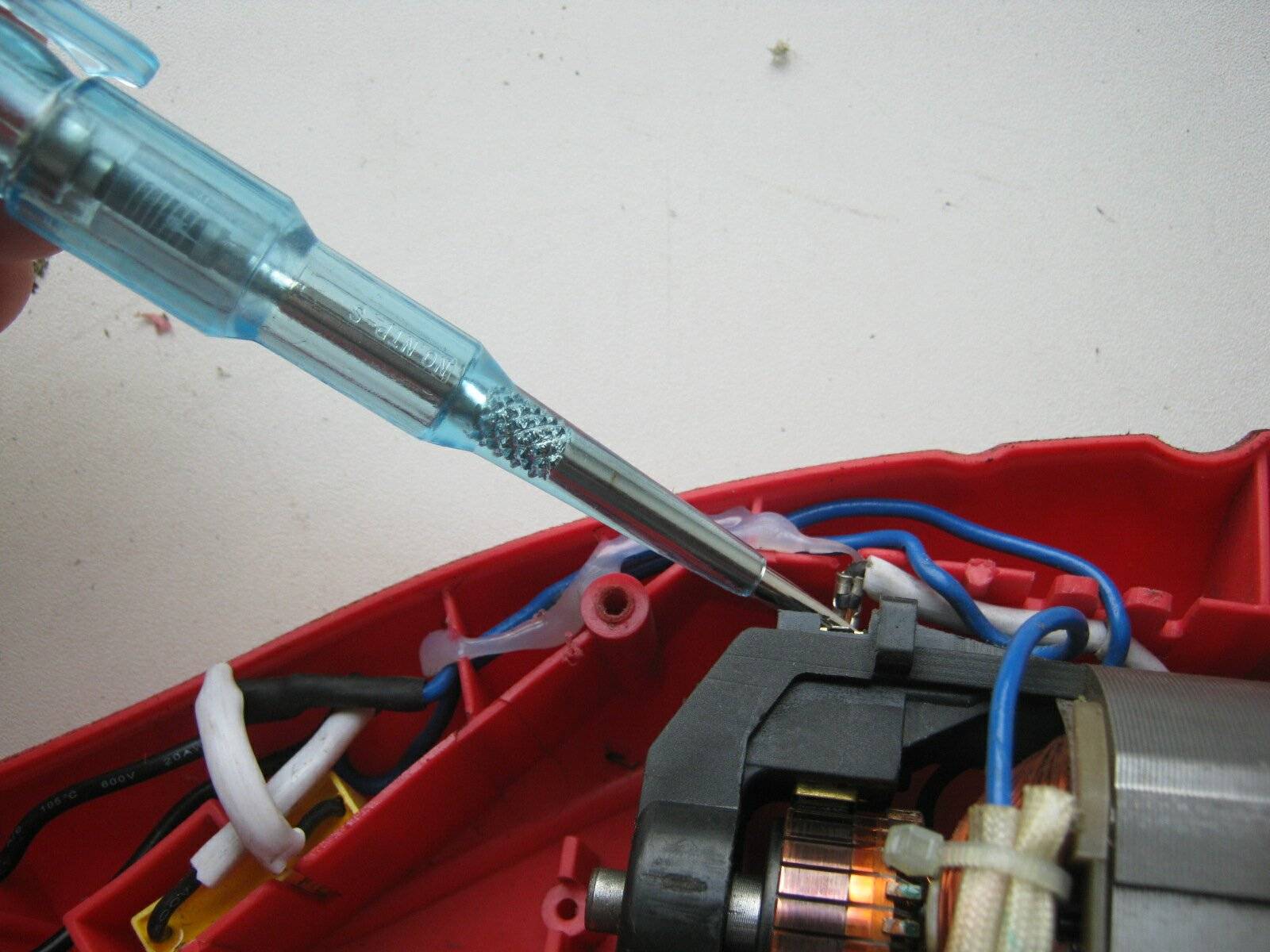

Проверка индикаторной отверткой
Нам для проверки электрических соединений понадобится простой инструмент — индикаторная отвертка.

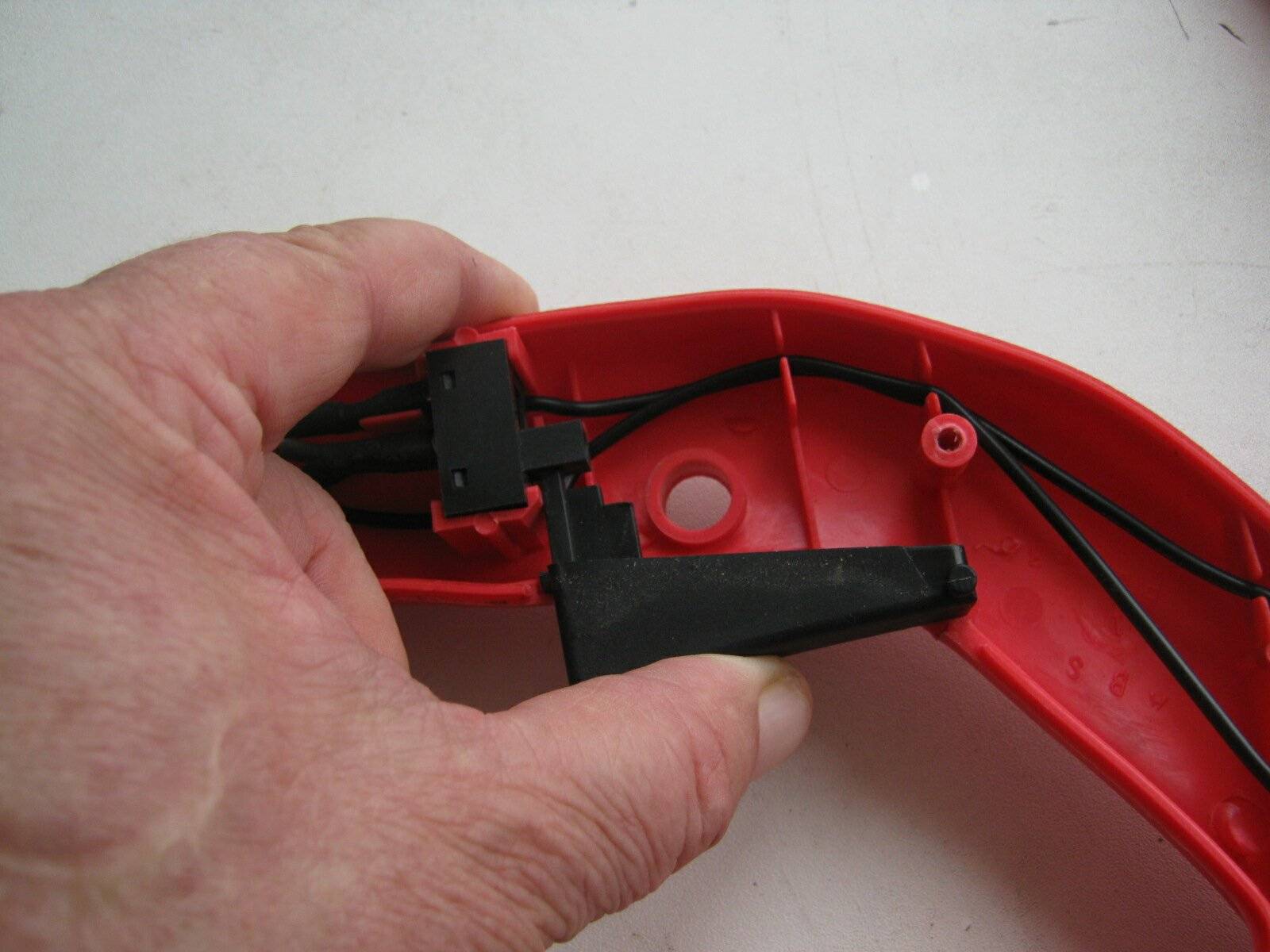

На фотоснимке №6 показано разъемное контактное соединение от ручки управления. Чтобы проверить электрическую цепь соединений от контактов штепсельной вилки \фото №7\ до разъемных контактов \фото №6\, — для этого, можно замкнуть накоротко пальцами левой руки штепсельную вилку и наконечником индикаторной отвертки поочередно соединить с разъемными контактами.
При целостности, отсутствии какого либо разрыва \фото №9\ в электрических соединениях, — сигнальная лампочка индикаторной отвертки будет светиться, то есть электрическая цепь при этом замыкается на светодиодной лампочке индикаторной отвертки.
Выполняя данную диагностику, необходимо также замкнуть контакт потенциометра \нажимного контакта\ как это показано на фотоснимке №8.
Одну половину электрического триммера \рукояти управления\ мы проверили, — рукоять ручного триммера в исправном состоянии и далее нам необходимо проверить вторую половину триммера, состоящую из электродвигателя и конденсатора.
Диагностика мультиметром
Нам понадобится для такой проверки — цифровой мультиметр. Можно воспользоваться также стрелочным мультиметром либо таким прибором как Омметр, — разницы вообще никакой нет.
Выставляем цифровой мультиметр в диапазон измерения наименьшего сопротивления, щупы прибора соединяем с гнездом разъемного соединения \выводными контактами электродвигателя\. Прибор в данном примере \фото №10\ у нас показывает единичку, — показание дисплея прибора означает разрыв в электрической схеме электродвигателя.
Проверка коллекторного электродвигателя

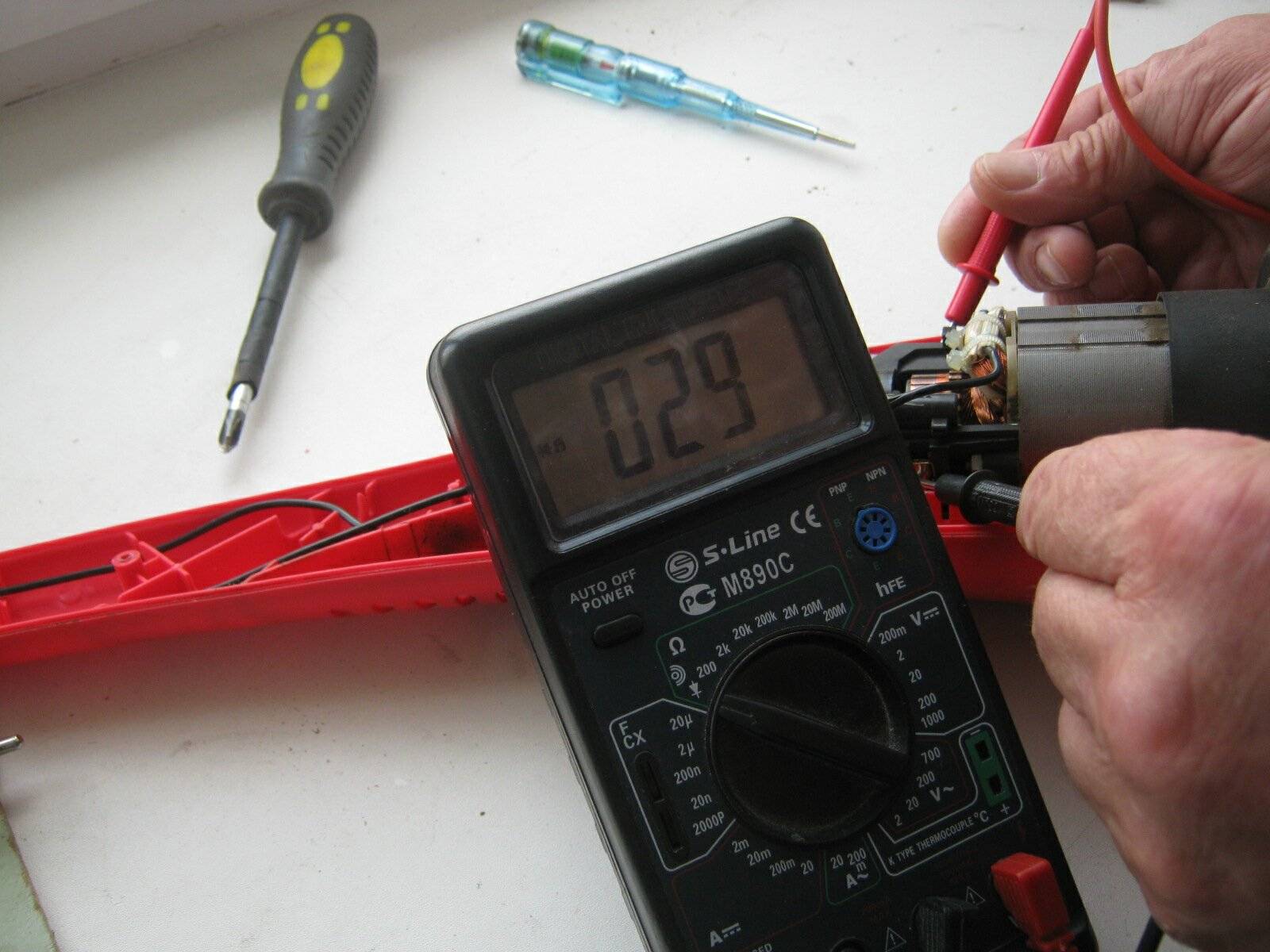

Для начала проверим коллекторный электродвигатель. Подсоединяем щупы прибора к контактам графитовых щеток \фото №11\, дисплей прибора показывает сопротивление как это показано на фотоснимке — 29 Ом. Показание прибора означает целостность обмоток статора коллекторного электродвигателя.
Два выводных контакта от электродвигателя обхватываем пальцами одной руки и наконечником индикаторной отвертки прикасаемся к контактам графитовых щеток \фото №12, фото №13\.
И при проверке данных электрических участков обнаруживается причина неисправности триммера.

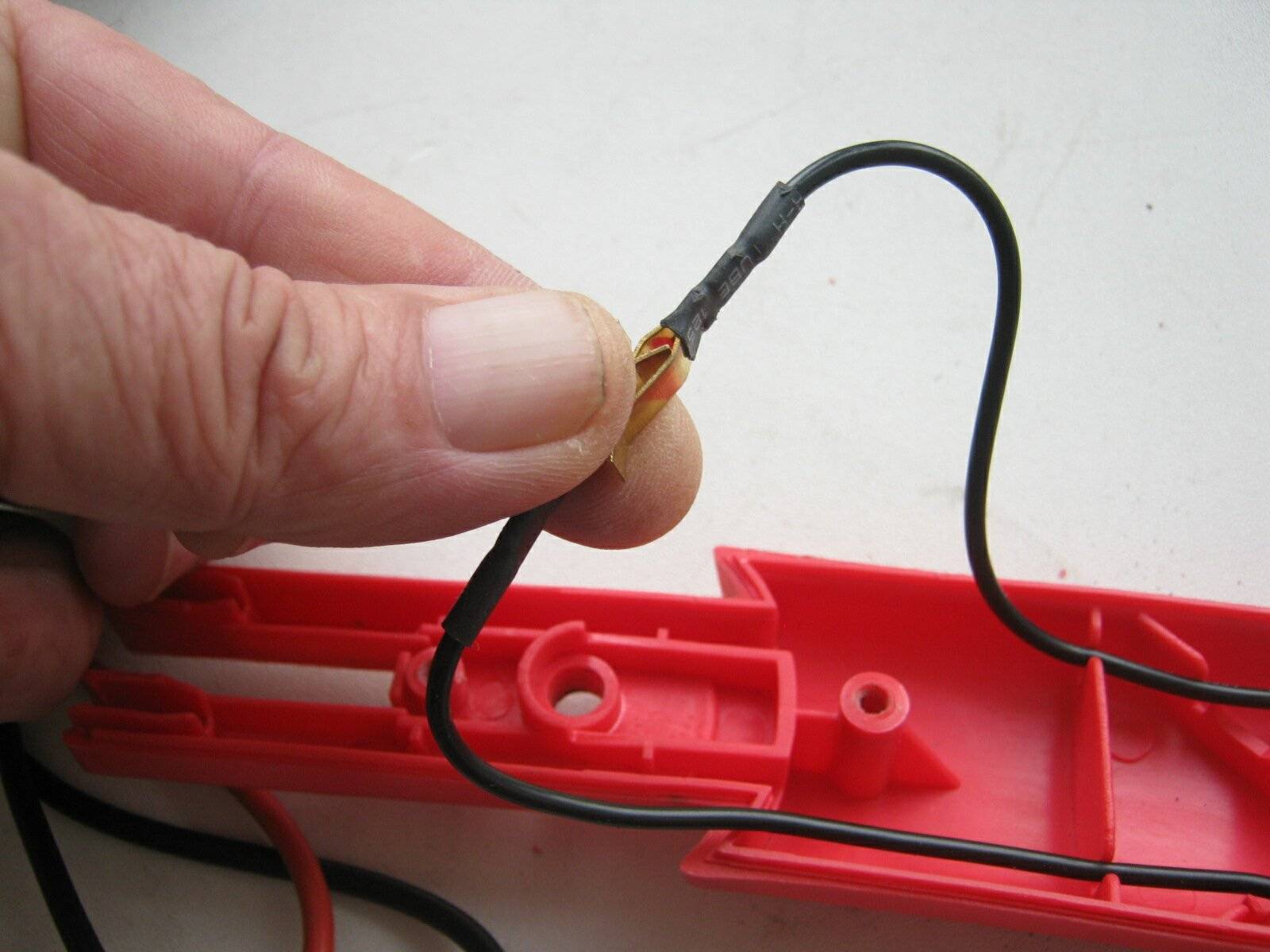

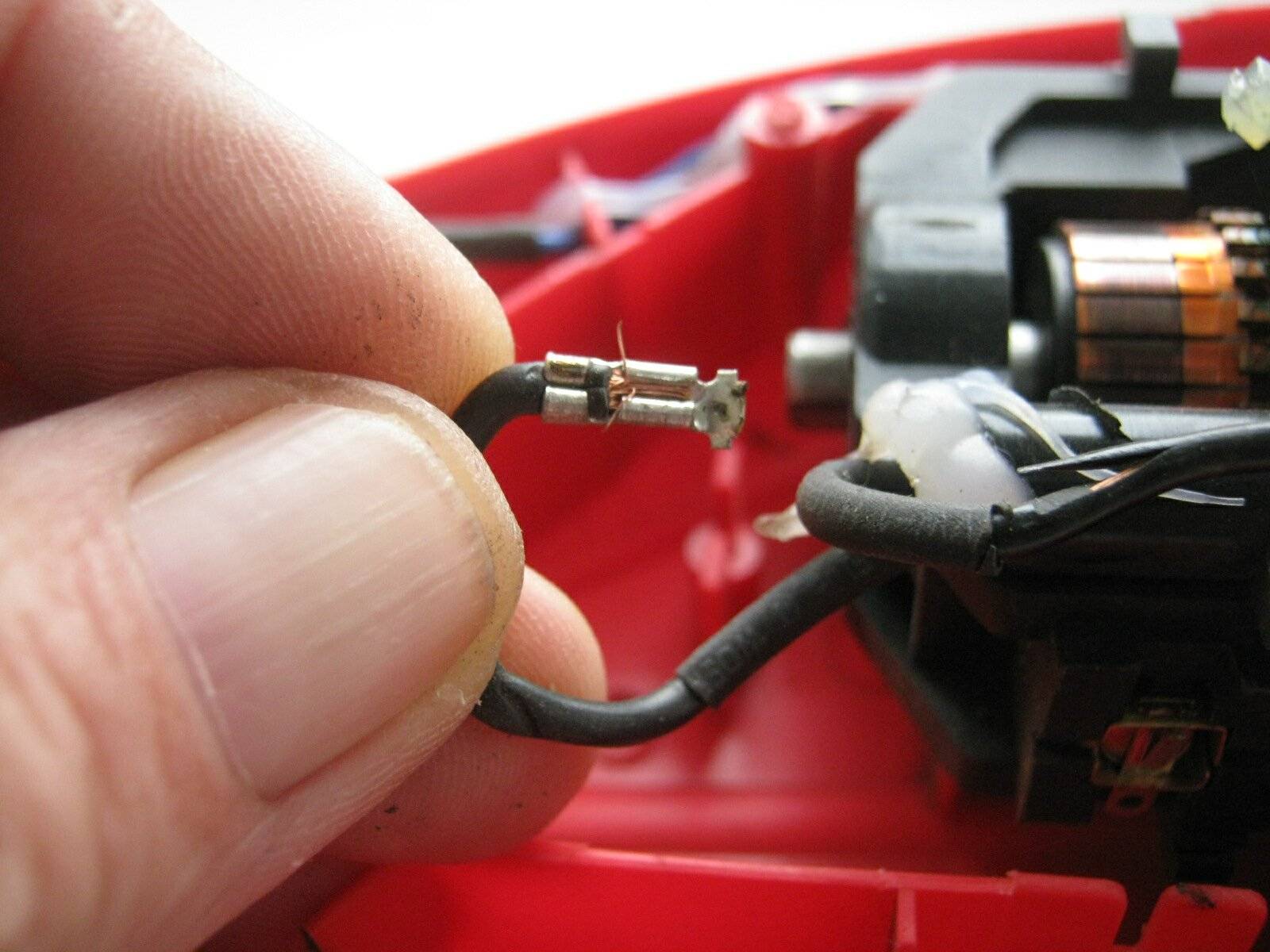

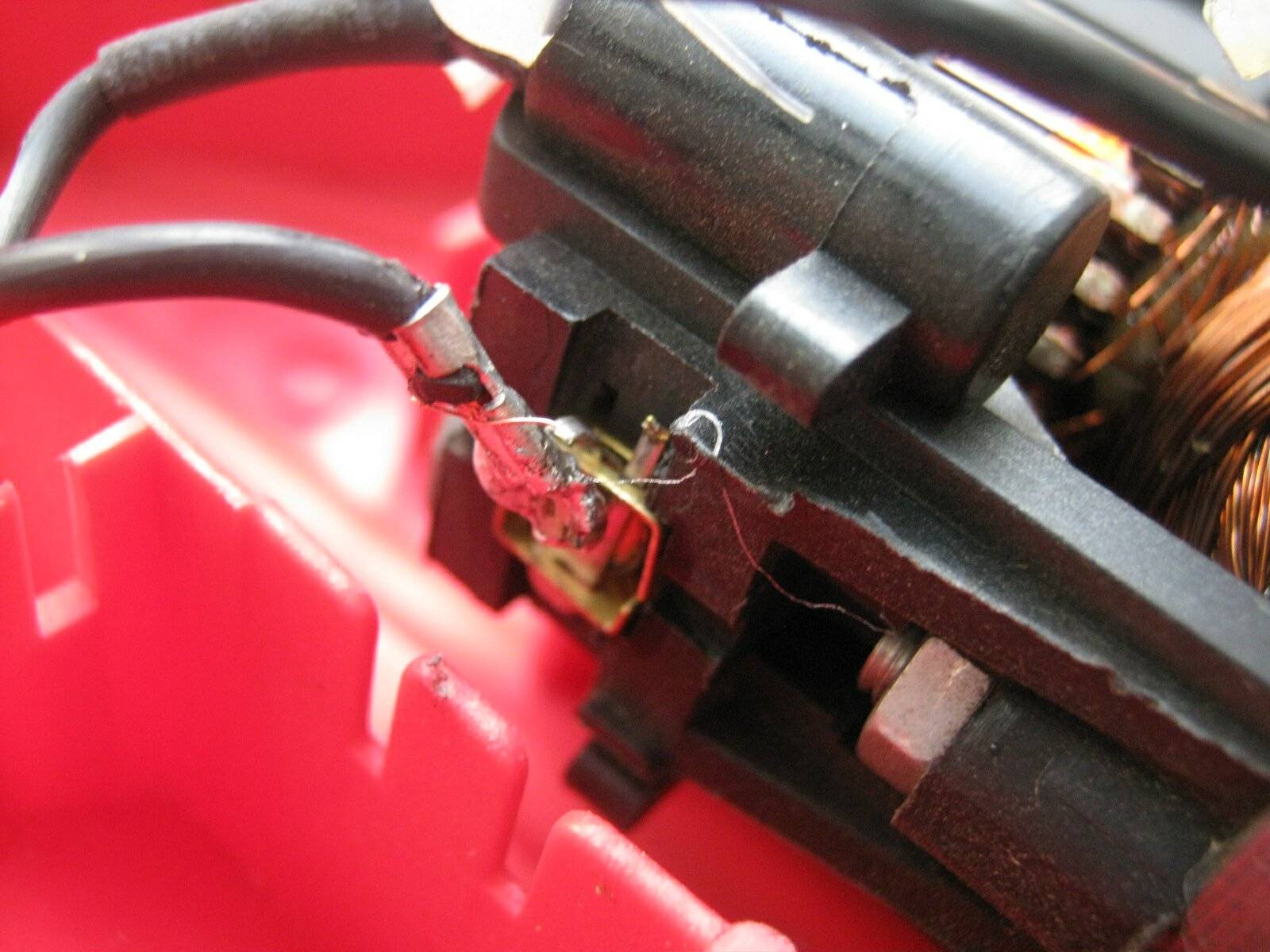

В контактном соединении провода \фото №13\ с графитовой щеткой — обломлен контакт. Устранение подобной неисправности трудности никакой не представляет. Для этого, необходимо протравить контактное соединение с проводом и контактное соединение с графитовой щеткой паяльной кислотой \фото №14\. Далее, нанести небольшой слой олова паяльником \фото №15\ и припаять провод с контактом графитовой щетки \фото №16\.

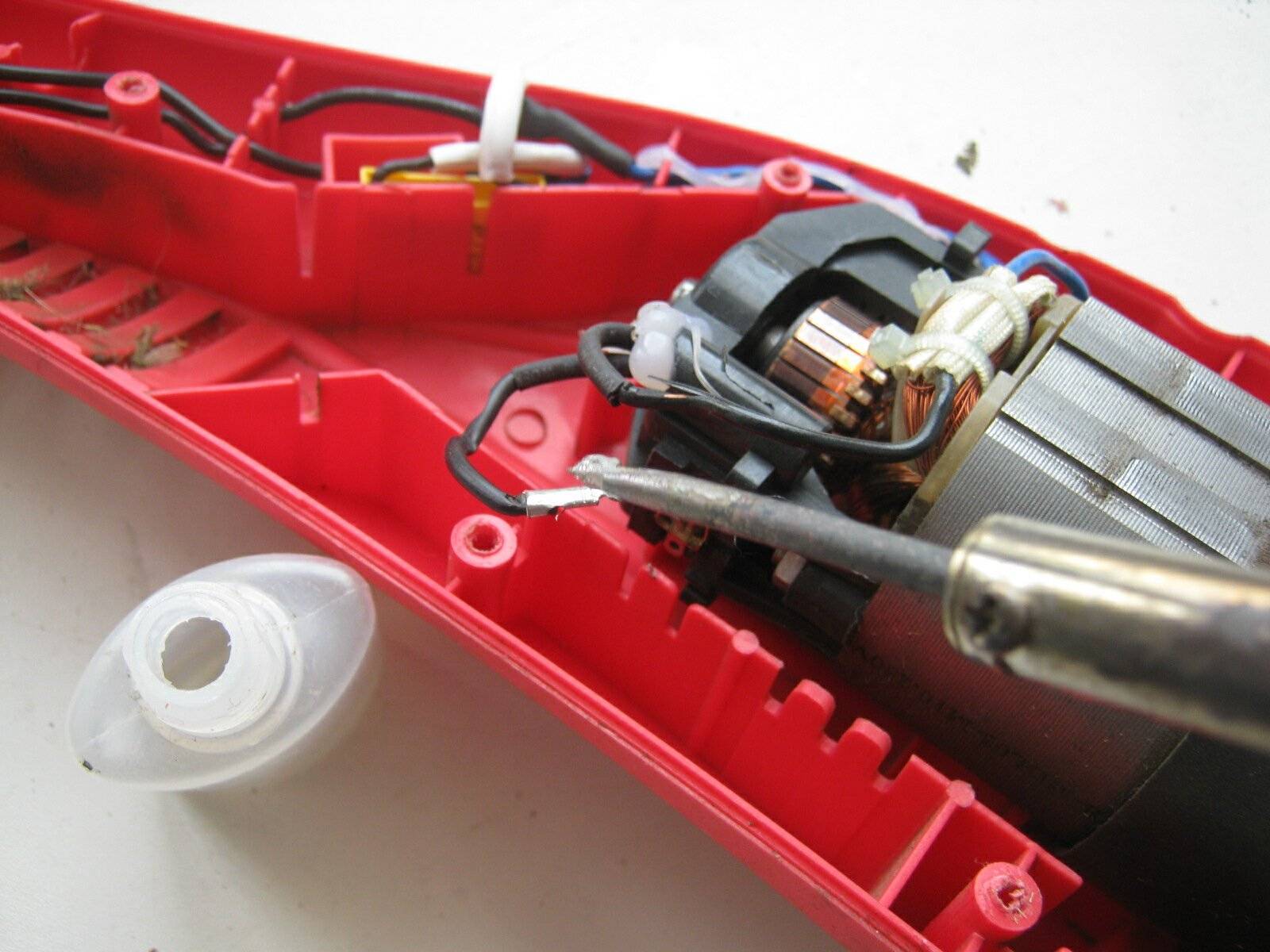

Итак, причина неисправности «электрического триммера с леской» установлена и устранена. Как Вы убедились сами, таковыми причинами могут быть незначительные поломки, которые можно определить без каких либо затруднений.
Остается Вам всем друзья пожелать удачного ремонта в устранении неисправностей различной электротехники.
Любой дачник или хозяин коттеджа хочет видеть прилегающий к дому участок земли ухоженным, и тратить на это как можно меньше времени. Удачным решением этой проблемы станет устройство газона. Самостоятельная подготовка и посев газона – задача трудоемкая и занимает много времени, а результат можно будет увидеть только через год. Поэтому все чаще спросом укладка газонной травы. Он расстилается на подготовленный участок быстро и достаточно просто. О том, как укладывать рулонный газон
, поговорим в этой статье.
Продающиеся в магазинах рулонные газоны представляют собой пласты дерна с газонной травой, свернутые рулоном, весом примерно 30 кг.
Типичные неисправности триммеров, как их устранить своими руками
Как и любое технически сложное устройство, работающее в экстремальных условиях, триммеры могут выходить из строя. Наиболее часто причинами поломок являются нарушения, установленных производителем, правил эксплуатации механизированной косы. Например, несоблюдение режимов чередования работы и технологического перерыва, или нерегулярная смазка редуктора и других частей, что приводит к перегреву деталей и механизмов.
Характерными неисправностями триммеров, чаще всего проявляющимися в различных видах этого устройства, являются:
- выход из строя рабочей головки инструмента, что обычно проявляется в нарушении подачи лески по причине её запутывания или слипания, а также механического повреждения донышка катушки;
- неисправности карбюратора мотокосы;
- обрыв промежуточного вала инструмента, причиной этой неисправности может стать срезание шлицов, которыми он соединяется с валом двигателя;
- повреждение соединительных втулок коренного подшипника, устанавливаемого между тросом и головкой триммера.
- засорение топливного и воздушного фильтров.
Слипание и запутывание лески обычно происходит при плохом её качестве и нарушении режимов работы, что приводит к перегреву головки триммера и лески. Чтобы устранить эту неполадку необходимо:
- Снять крышку с триммерной головки, для чего нажать пальцами на защёлки, и аккуратно отстегнуть крышку.
- Извлечь из головки катушку с леской. Её нужно снимать аккуратно, чтобы не выскочила и не улетела в траву, установленная под ней, пружина.
Распустить запутавшуюся или слипшуюся леску, и зарядить её по новой. Сложить леску пополам, и закрепить середину в специальный паз на среднем диске катушки, который делит бобину на два отсека.
Намотать леску одновременно в оба отсека катушки в направлении, указанном в инструкции, или на самой бобине, а свободные концы лески закрепить в её пазах.
- Собрать головку в обратной последовательности, аккуратно установив пружину.
Видео: как намотать леску на катушку триммерной головки
Для триммера лучше использовать леску того диаметра, который рекомендован для применения производителем инструмента. При покупке следует приобретать корд более известных торговых марок, а не брать первую попавшуюся леску меньшей стоимости и незнакомого бренда.
Если бензотриммер не заводится или глохнет его мотор после запуска, причиной может быть неисправность карбюратора или засорение топливного фильтра. Неполадки в работе карбюратора могут проявляться при его засорении, и залипании на масляной плёнке клапанов этого устройства. Такое может случиться, если не выработать до конца топливно-масляную смесь, и оставить её в баке на длительное время.
Чтобы прочистить карбюратор, необходимо снять его с двигателя и разобрать, поочерёдно отсоединив праймер (ручной насос для подкачки топлива), все прокладки и иглу. Каждую деталь в отдельности следует промыть очистителем карбюраторов, задувая жидкость из баллона во все его отверстия. После промывки, когда детали высохнут, нужно собрать карбюратор и установить его на место.
Видео: как прочистить карбюратор триммера
Бензиновый двигатель может глохнуть и при засорении топливного фильтра остатками травы и пыли. Его, как и воздушный фильтр, нужно снять с мотокосы и промыть бензином. После просушки фильтры необходимо установить на место.
Часто в триммерах с изогнутой штангой перегревается или перестаёт крутиться вал косильной головки. Это происходит, когда не смазан как следует или повреждён коренной подшипник. Он представляет собой две втулки, расположенные одна в другой. Эту деталь нужно смазать либо заменить новой, если втулки разбиты и заклинивают вал. Для этого необходимо:
Снять триммерную головку.
Демонтировать защитный кожух.
Открутить винт, фиксирующий коренной подшипник, и извлечь втулки из отверстия штанги.
- Если подшипник не разбит, нужно просто смазать его, выдавив в смазочное отверстие из тюбика-шприца графитовую смазку. При необходимости, если втулки заклинены или разбиты, нужно заменить эту деталь.
- Сборку производят в обратной последовательности.
Видео: как заменить коренной подшипник триммера
Для устранения других неисправностей триммера, включая обрыв вала или выход из строя двигателя, понадобится помощь квалифицированного специалиста, которую может предоставить специализированный сервис по ремонту.
Уход за режущими узлами бензокосы
Пильная гарнитура со временем тупится или изнашивается. Работа с инструментом становится напряжённой, нагрузка увеличивается, качество прокоса ухудшается. Металлические пильные полотна затачивают, пластиковые меняют.
Если режущим инструментом служит леска, она постепенно изнашивается, и в катушку устанавливают новый материал. Принцип работы резака с леской заключён в постепенном раскручивании катушки под действием центробежной силы. При контакте с травой леска истирается, из катушки подаётся постепенно. Особая намотка нужна для того чтобы два режущих элемента выходили одновременно и не путались между собой.
На рисунке показано, как правильно наматывать леску на катушку . Перед тем, как намотать новую леску необходимо:
- отвинтив насадку, аккуратно снять крышку, придерживая пружину рукой;
- из катушки убрать обрывки старой лески;
- отмерить 5 метров новой струны и сложить её пополам;
- в катушке направляющие под 2 конца, зацепить средней частью за выемку и наматывать по направлению стрелок для каждой половины струны;
- оставшиеся 20 см провести через специальные выемки на противоположных концах катушки;
- установить пружину и шайбы, вывести концы лески наружу, закрыть барабан крышкой.
Для того чтобы лучше усвоить, как поменять леску на бензокосе, смотрите видео.
Замена лески в тримерной головке бензокосы — видео
В последнее время все большую популярность у садоводов-любителей, дачников и владельцев загородных домов с небольшими земельными участками приобретают устройства для обслуживания газонов — так называемые триммеры. Действительно, по сравнению с габаритными газонокосилками тележного типа триммеры достаточно компактны, легки и удобны при выкашивании травы на труднодоступных участках.
Триммеры делятся на два вида: электрические и бензиновые.
Электрические триммеры могут работать от шнура питания, подключенного к розетке, или же от аккумулятора. Бензиновые триммеры могут приводиться в действие двухтактными или же четырехтактными двигателями внутреннего сгорания.
Для каждого типа триммера существуют свои типовые неисправности, которые мы постараемся рассмотреть в данной статье.
Подготовка основания для укладки газона
До укладки газонной травы проводятся подготовительные работы.
Площадку, на которой планируется размещать газон, необходимо очистить от пней и строительного мусора
При этом достаточно удалить около 5 см верхнего слоя.
Особое внимание следует уделить сорнякам с обширной корневой системой: удалить мать-и-мачеху, одуванчик, подорожник, крапиву, пырей, сныть и др. Если сорняков очень много, то можно обработать почву соответствующими средствами.
После очистки почву следует тщательно перекопать культиватором или лопатой и утрамбовать специальным катком
На глинистой почве необходимо устроить дренаж: песчано-гравийную дренажную подушку высотой не более 10 см. Внесение комплексных удобрений проводят за 5-7 дней перед укладкой газона.
Глохнет бензокоса при нажатии на газ, как устранить поломку
Причин, по которым глохнет мотокоса – может быть огромное количество, мы предлагаем самые распространённые из них, и надеемся, что вы найдёте свою, и, конечно, устраните её. Итак, одной из ситуаций есть забивание воздушной заслонки, то отверстие, за которым распыляется топливо. Если в него что-то попало, то это чаще всего можно быстро и легко удалить. Это самая простая причина, как и забитый фильтр. Его нужно промыть в растворителе, а потом хорошо продуть сжатым воздухом. Если же он не подлежит ремонту – то заказать новый в запчастях от магазина КосиКоса.
Аналогично, при нажатии на газ инструмент глохнет оттого, что забился привод. Возможен ещё следующий вариант: топливо поступает не в полном объёме, поэтому нужно проверить или заменить топливный фильтр. К другим возможным причинам заглохнувшей мотокосы, когда даешь газу, стоит отнести:
- Сальники коленвала подсасывают воздух;
- Проставка, что находится между карбюратором и цилиндром в «проблемной» ситуации;
Ко всем этим причинам, при которых глохнет механизм при добавлении газа, мы добавим несколько полезных рекомендаций по обращению с мотокосой. Прежде всего, перед началом работы с любой техникой нужно прочесть инструкцию. В данном случае важную роль играет консистенция бензина и масла, грамотно приготовлена вами, а также не перегревать агрегат, и не оставлять бензин на зиму, когда вы попросту не будете пользоваться машиной.
В полноценной работе любого инструмента важную роль играет слаженная работа всех его составляющих. И если в одном это , то в другом поршень или карбюратор. Владельцам мотокос, желающим на полную мощность использовать свой инструмент, нужно понимать, что под нагрузкой, на которую не рассчитаны возможности машины, может попросту сломаться весь механизм или его отдельные части. Поэтому только грамотная и умеренная эксплуатация предполагает длительную результативную работу любого бензоинструмента.
Глохнет триммер на холостых оборотах – причины и их решения
К распространённым ситуациям, почему глохнет триммер или мотокоса, стоит отнести его работу на холостых оборотах. Давайте сразу перейдём к причинам:
- нагревание редуктора и спадание оборотов на барабане в результате того, что бензиновый раствор приготовлен не совсем правильно. Необходимая пропорция 1:4;
- загрязнение карбюратора;
- засорилась дроссельная заслонка;
- при открытии заслонки (если проводили таков эксперимент) поток воздуха делает смесь «бедной»;
- разгулировка карбюратора;
- засорение воздушного фильтра;
Недостаточное количество топлива, которое нужно для работы бензоинструмента повлечёт за собой ситуацию, когда на высоких оборотах, при увеличении – триммер работает, а на холостых глохнет. В ситуации с карбюратором – устройство будет глохнуть на холодный запуск и «на горячую»
Для любого пользователя мотокосой – профессионала и аматора, важно понимать, что любая неполадка инструмента может зависить от мелочного слетения детали, отхождения крепления или засорения, а также от глобальной поломки важной части механизма
Что делать если бензотриммер не набирает обороты?
Если вы когда-то приобрели триммер, работающий с помощью бензина, то вам наверняка приходилось сталкиваться с проблемой включения триммера, а так же с такой проблемой, как бензотриммер не набирает обороты.
Именно поэтому и создана данная статья.
Итак, что делать, если триммер, работающий на вас уже не первый год, вдруг просто перестает набирать обороты, а мотор просто-напросто глохнет? В данном случае нам с вами следует рассмотреть ряд проблем связанных остановкой работы мотора.
Мотор может заглохнуть при различных обстоятельствах. У меня проблематриммер штиль фс38 в чем причина не развивает обороты. Иногда причиной некорректной работы триммера, работающего от бензина, является засорение фильтра воздуха.
Именно фильтр является одной из самых главных причин, по которой может прекратиться работа бензинового триммера .
В него очень часто попадает различный мусор, туда попадают частички пыли, которые так же засоряют фильтр, поэтому его нужно чистить и мыть каждый месяц, а может быть и чаще, все зависит от того, какую мощность имеет бензиновый триммер, а также то, насколько часто вы пользуетесь данный устройством.
Диагностика и устранение проблем электромоторов
Неисправности электротриммеров могут быть следующими:
- нарушение изоляции или обрыв кабеля;
- неисправности в области режущего инструмента;
- повреждение розетки или вилки.
Чтобы справиться с этими поломками, не нужно разбирать весь аппарат.
На заметку! Перед тем, как начать ремонт, важно подготовить необходимый инструмент: набор отвёрток, тестер, паяльник, индикатор, набор ключей
При серьёзных неполадках двигателя придётся его разобрать. Для этого нужно отвинтить несколько шурупов. Получив доступ к деталям мотора, нужно осуществить такие действия:
- проверить степень изношенности щёток – непригодные детали потребуется заменить новыми;
- прозвонить обмотку двигателя — сопротивление должно быть высоким;
- проверить статор и ротор — чтобы протестировать обмотку ротора мультиметром, измеряют сопротивление: большие отклонения от нормы говорят о неисправности, отсутствие сопротивления на обмотке статора также свидетельствует о поломке (подобным же способом производится диагностика корпуса статора).
Совет! Решение проблем, связанных с неисправными электрическими узлами, сопряжены с большими трудностями. Зачастую их проще заменить новыми деталями, чем отнимать у себя время на перемотки.
Проблемы с низкими оборотами являются распространённым явлением для дешёвых триммеров. Однако при неправильном обслуживании этим страдают и такие ручные косилки, как Huter, Patriot 3055, Echo.
Свеча зажигания
Свеча зажигания является одним из основных элементов системы зажигания. На её электродах происходит образование искры, и при выходе из строя данного элемента, произвести пуск будет тяжело, либо вообще не возможно.
Свеча может полностью отказать, либо работать с перебоями или выдавать слабую искру. Проверить свечу достаточно просто, для этого потребуется выкрутить её из двигателя, присоединить к колпачку высоковольтного провода и, положив на цилиндр, потянуть за стартер. Если свеча в порядке, искра будет мощная с синеватым оттенком. Слабая искра с красноватым оттенком, признак проблемы. Дефектную свечу нужно заменить.
Как правильно провести регулировку
Перед началом настройки карбюратора триммера необходимо сделать следующее:
- промыть двигатель;
- заменить или прочистить свечу зажигания;
- сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).
Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.
Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.
Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.
Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.
Для настройки карбюратора применяется 3 регулятора (винта).
- Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
- Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
- Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.
Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.
После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.
Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.
Неисправности бензокосы и способы их устранения
Любой тип бензокос имеет полую штангу, в которой помещён связующий трос между валом двигателя и нижним редуктором, передающим вращение на рабочий орган с режущим инструментом. В верхней части расположен карбюратор и мотор, внизу – редуктор и рабочий инструмент, закрытый кожухом. В средней части имеется поперечная ручка, в которой расположены кнопки управления. Для разгрузки рук, имеется разгрузочный пояс, удерживающий штангу торсом оператора.
Их этого следует, ремонт бензокосы заключается в устранении неисправностей;
- не запускается двигатель;
- режущий механизм не набирает обороты;
- двигатель глохнет;
- греется редуктор;
- слышен посторонний стук, сильная вибрация штанги.
Прежде чем устранять неисправность, нужно провести диагностирование, определить нерабочий узел.
Важно знать точки смазки инструмента. Постоянный уход, очистка аппарата после работы позволят продлить срок его эксплуатации. Перед работой необходимо подтянуть крепежные болты, приготовить горючее и заправить бачок
Перед работой необходимо подтянуть крепежные болты, приготовить горючее и заправить бачок.
