Труборасширитель для медных труб. Какой выбрать?

Назначение инструмента

Медь — довольно мягкий материал, хорошо поддается любым видам обработки, в том числе и резанию. Её можно распилить ножовкой, болгаркой.

Однако настоящий профи никогда этого не сделает. И дело не только в том, что эти пилящие агрегаты произведут грубый рез с заусеницами, а после них в трубку попадет стружка. Сам срез вряд ли получится ровным, строго под прямым углом. А именно это требуется при отрезе медной трубки.

Материал достаточно дорогой, чтобы уберечь себя от ошибок при его раскрое, лишних затрат, надежнее пользоваться при резании медных труб труборезом.

Пригодится он при:

  • Монтаже домашних коммуникаций отопления и водоснабжения, укладке теплых полов.
  • Ремонте холодильников, кондиционеров и другой бытовой техники, содержащей медные трубные части.
  • Для сантехнических и других видов домашних работ.

Инструменты и приспособления

Для того чтобы развальцевать своими руками трубки, изготовленные из меди, используют специальные приспособления. Такие приспособления могут иметь как ручной, так и электрический привод. Применяются они для монтажа систем кондиционирования, водоснабжения и отопления. Инструменты, оснащенные электрическим приводом, часто совмещают в себе несколько функций: с их помощью можно не только развальцевать медную трубку, но и согнуть ее под требуемым углом.

Любое устройство, при помощи которого осуществляется развальцовка трубок, изготовленных из меди, работает по принципу пластической деформации, поэтому очень важно, чтобы оно справлялось с таким процессом максимально бережно, не нарушая однородность структуры материала, сохраняя равномерность толщины стенок изделий, а также гладкость их внутренней поверхности. Схема правильной развальцовки и примеры неправильно произведенной операции

Схема правильной развальцовки и примеры неправильно произведенной операции

Это болванка конусообразной формы, изготовленная из более твердого металлического сплава, чем медь. Достоинствами такого устройства являются невысокая цена и простота использования. Между тем его применение может сопровождаться разрывами стенок медного изделия, что дает невысокое качество развальцовки.

Этим простейшим приспособлением можно развальцевать одну трубку, но ни о каком качестве работ говорить не приходится

Основным рабочим органом данного приспособления является валик из твердого сплава, который, перекатываясь по краю медной трубки, придает последнему требуемую конфигурацию. Использование механического развальцовщика позволяет выполнять равномерную деформацию обрабатываемого участка трубки, формировать на ее конце стенки одинаковой толщины с высоким качеством их внутренней поверхности.

Ручной инструмент способен обеспечить высокое качество развальцовки и хорошую скорость работы

Такое приспособление с целым набором сменных насадок, обладая всеми преимуществами механического инструмента, позволяет выполнять развальцовку медных трубок с более высокой производительностью и с меньшими трудозатратами. Пожалуй, единственным недостатком электрического развальцовщика является его достаточно высокая цена.

Аккумулятора этого развальцовщика хватает примерно на 100 операций

Такое ручное устройство, работающее по принципу рычажного механизма, позволяет развальцевать конец трубки за одно движение. Обладая простотой конструкции, такое приспособление имеет и ряд существенных недостатков, наиболее значимым из которых является невозможность контролировать толщину стенок обрабатываемого изделия. Таким образом, использование эспандера, который чаще всего и выбирают те, кто выполняет развальцовку своими руками, не гарантирует получения качественного результата.

Рассмотрим труборасширители CPS

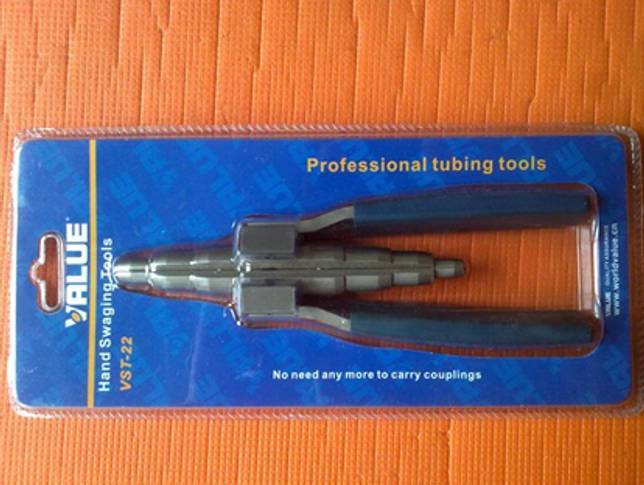

На фотографии можно увидеть представителя из данной серии, который можно смело назвать бюджетным вариантов. Спрос на него достаточно высок, поэтому многие заинтересованные покупатели спрашивают о том, как же работает эта штуковина. Итак, смотрим на труборасширитель китайского производства.

Купить его легко, стоимость минимальна – 1250 рублей. Вот так выглядит расширитель в развернутом виде, без упаковки

Инструмент в рабочем состоянии.

Сведенные вместе ручки.

На фотографии пружина осталась внутри.

Таким инструментом расширение не происходит сразу, но выдерживать все этапы. Сначала постепенно вставить расширитель в трубу, потом медленно проворачивать, двигать по кругу, это способствует расширению. Чаще всего отверстие получается в форме эллипса. Тем не менее, практика показала, что вполне возможно добиться круглого расширения. Что заметно на предыдущих фотоснимках. На трубе можно делать специальные отметины, которые обозначат, до какого момента нужно ее вставлять. Запаивать такие трубы тоже можно

Особое внимание за тем, сняли ли вы заусенцы перед тем, как расширять трубу. Ее нужно тщательно зачистить перед работой

Расширяя, не нужно прилагать больше усилия, чрезмерная напряженность может привести к разрывам труб. Если расширение проходит трудно, то можно помочь себе таким способом. Нагревать медь, используя сварочную грелку, доводим ее до такой температуры: 500 С.

Особенности применения труборасширителей

Чаще всего используют труборасширитель для труб из меди. Однако он подходит не для любых медных труб – только для отожженных или мягких. Неотожженные трубы либо отжигаются перед расширением с помощью горелки, либо соединяются с применением фитингов. Если отжиг трубы не произвести, то при использовании экспандера стенка трубы с большой вероятностью порвется при расширении.

Чтобы получить как можно более правильную форму раструба, расширитель труб рекомендуется применять в два подхода. Вначале раструб расширяется наполовину от нужного диаметра. Затем головку внутри трубы следует повернуть – так, чтобы лепестки попадали на те участки, где ранее были промежутки между лепестками. И затем труба расширяется еще раз, уже до нужного диаметра. Благодаря такому способу можно не только добиться ровной формы раструба, но и избежать возможного разрыва стенки.

Чтобы уточнить цену и условия покупки труборасширителей, позвоните нам или заполните форму обратной связи на странице «Контакты».

Ну что ж – приступим!

Работая с трубами из меди, прежде всего, сталкиваемся с необходимостью их соединить. Чтобы это сделать есть специальное оборудование – стальная муфта, уголок, тройник, они могут быть различными по размеру, функциональным особенностям. Некоторые соединения удобнее соединить приспособлением под названием труборасширитель. Используя этот метод, нужно расширить одну трубу. Отверстие должно быть подходящего размера, вторая труба должна плотно в нее войти, не должно быть свободного места. Нужно рассчитывать на то, что процесс спаивания должен происходить без проблем. Когда труба скручивается в системе кондиционирования, то есть в бухте, то согнуть ее не составит труда. Обычно они представлены уже прожженными трубами, поэтому перед началом расширения не придется, слишком долго разогревать ее с помощью горелки, по крайней мере, не до красноты. Не прожженными трубами считаются те, которые поставляются в отрезках (5 м). Этот материал расширять нельзя, от этого он взрывается. Поэтому нужно хорошенько разогреть трубу газовой грелкой, а потом пробовать сгибать в выбранном месте. Чтобы облегчить задачу, эту часть обжигаем на 40 сантиметров в длину. Потому можно создать сгиб на любой угол, который вам требуется.

Развальцовщики, отбортовщики, экспандеры, труборасширители для медных труб ROTHENBERGER

Экспандеры (труборасширители) предназначены для расширения и калибровки мягких и полутвердых труб (труб из мягкой меди, мягкого алюминия и тонкостенной стали). В настоящее время экспандеры пользуются большой популярностью, так как их использование до 50 % сокращает расходы на оплату рабочего времени, припой и энергию по сравнению с изготовлением соединений при помощи фитингов. При использовании труборасширителей уменьшается общее количество соединений на трубопроводе, а это значит, что в несколько раз увеличивается уровень его надежности и эффективности.

Экспандер ROTHENBERGER ROCAM POWER TORQUE с резьбовым креплением головки для расширения и калибровки мягких и полутвердых труб Ø 8 – 42 мм (5/16″ – 1.3/4″)

Экспандер ROTHENBERGER ROLOCK POWER TORQUE для расширения и калибровки мягких и полутвердых труб Ø 8 – 42 мм (5/16″ – 1.3/4″) с системой быстрой смены головки.

Сменные головки для экспандера ROTHENBERGER ROCAM POWER TORQUE

Для расширения и калибровки толстостенных труб Ø 35 – 108 мм (1.3/8″ – 4.1/8″)

Для расширения и калибровки толстостенных труб из мягких и полутвердых металлов Ø 22 – 67 мм (1” – 2.1/2”)

Для серийного расширения мягких и полутвердых труб диаметром 8 – 110 мм ( 5/16 – 4.1/4″)

Электрогидравлический экспандер для расширения и калибровки от электро-сети 230 В / 50B

Компактный электрогидравлический экспандер ROTHENBERGER ROMAX EXPANDER COMPACT с постоянной осевой силой тяги и аккумулятором 14,4 В для мобильного использования. Предназначен для расширения и калибровки труб до Ø 67 мм (2.1/2”).

Для изготовления точных муфт на обычных и толстостенных трубах Ø 22-67 мм (1-2.1/2”) с толщиной стенки 2,5 мм

Универсальные, практичные, компактные наборы ROTHENBERGER COMBI KIT с различными комбинациями экспандеров ROCAM, ROLOK и отбортовщиком.

Для ручного изготовления отводов и вытяжки горловин на трубах из мягкой и твердой меди, алюминия и тонкостенной стали.

Крюк с седлом для вытяжки горловин

Развальцовка труб осуществляется быстро и в соответствии с нормами при использовании профессионального инструмента – эксцентрикового развальцовщика от ROTHENBERGER (Ротенбергер). Приспособление позволяет изготовить под углом в 45 градусов простые бортики на медных трубах диаметром от 6 до 18 мм и от 1/8″ до 3/4″. Развальцовщик имеет небольшой вес, позволяет работать в узких местах и широко применяется при монтаже систем кондиционирования, водоснабжения и гидравлических систем.

Ручное универсальное устройство позволяет выполнить качественную развальцовку труб из меди диаметром от 4 до 16 мм от 3/16″ до 5/8″. С помощью мобильного приспособления можно получить поверхность бортика с идеальным качеством. Благодаря наличию самоцентрирующегося зажима устройство работает с высокой точностью. Используется развальцовщик в системах кондиционирования.

Револьверные эксцентриковые развальцовщики создают надежные и точные бортики на медной трубе под углом в 45 градусов. Устройство незаменимо для осуществления монтажа холодильных агрегатов и кондиционеров. Для труб диаметром труб диаметром 6-18 мм и от 1/4 до 3/4

Предназначено для изготовления точных бортиков в соответствии c DIN 74234 на медных, алюминиевых и стальных трубах, на цельнотянутых трубах, трубах с двойными стенками (труба Bundy) и на трубах в тормозных системах из KUNIFER. Используется для труб диаметром от 4,75 – 10 мм.

Виды труборасширителей

Этот инструмент может иметь ряд особенностей, в зависимости от того, для какой именно работы он предназначен. К примеру, чтобы монтировать магазинное оснащение, такое как горки либо бонеты, очень полезен пневматический вид расширителя труб. Многие бригады используют этот инструмент, держат его под рукой.

Рекомендуем: Швеллер стальной: ГОСТ 8240 97, размер, вес 1 метра,

Пневматический

Выглядит он так:

Вот еще одна фотография инструмента, как он выглядит в руках.

Рассмотрим, как работает этот вид. На нем накручена специальная голова, размером с дюйм, диаметр подбирается непосредственно под инструмент. Нажимаем на рычаг и труба начинает расширяться. Работает с трубами разных диаметров, начиная с 3/8 и по увеличению. Бывает, что в комплекте нет нужной головки, чаще всего недостает крупных размеров. В таком случае, можно их отдельно купить, это не проблема. К примеру: у нас возник подобный момент. Потребовались головки с диаметрами 5/8 и 1/8, но их не оказалось. Пришлось обращаться в магазины. Это не может обрадовать, так как потребуются дополнительные расходы. Имеет много похожих черт с пневматическим расширителем следующий инструмент, о котором пойдет речь. Это ручной вид труборасширителя. Принципы у них практически одинаковы. Главное отличие – он представлен клещами, их нужно сводить ручным способом. Посмотрим на ручной расширитель труб, в котором снята головка.

Этот же инструмент, но на нем надета головка.

В рабочем состоянии, рядом лежит вторая головка.

На фотографии показаны сведенные ручки, расширение трубы.

Так выглядят головки для инструмента, диаметр — дюймовый.

Очень выгодно то, что ручки удлинены, это значит – сил прилагать не нужно, минимальные усилия – большие результаты. Головка вставляется в трубу, тогда можно начинать расширять ее. Достаточно свести ручки лишь до половины от их общего хода, потом ослабить. Затем нужно проворачивать головку внутри трубы, снова нажать на ручки, теперь на полный ход. Если придерживаться этих простых правил, труба расшириться так, как нам нужно, но при этом не произойдет взрывания.

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр. Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках

Это важно для всех металлов, в том числе для меди, пластичной и податливой

Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках

Это важно для всех металлов, в том числе для меди, пластичной и податливой

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.

Пошаговая технология пайки меди

Пайка медных труб начинается с подготовки соединения. От качества подготовки зависит надежность соединения, потому уделяйте этому процессу достаточно времени и усилий.

Пайка медных труб состоит из нескольких этапов

Подготовка соединения

Как уже говорили, срез трубы должен быть строго вертикальным, без заусенец, труба не должна быть замятой, край — ровный и гладкий. Если есть хоть небольшие отклонения, берем фаскосниматель или наждачную бумагу и доводим срез до идеала.

Надо снять окислившийся слой

Далее берем фитинг, вставляем в него трубу. та часть, которая заходит в раструб требует очистки. Трубу вынимаем и шкуркой снимаем верхний окисленный слой с этой части трубы. Потом ту же операцию проводим с внутренней поверхностью раструба.

Нанесение флюса

Флюс наносится на всю зачищенную поверхность — снаружи трубы и внутри фитинга. Тут никаких сложностей — кисточкой равномерно распределяют состав.

Нанесение флюса

Пайка

Обработанные фрагменты трубопровода вставлюятся один в другой и фиксируются. Если есть помощник — он может придержать части неподвижно. Если нет — придется ухищряться самостоятельно. Далее разжигается горелка, пламя направляется на место соединения. Температура пламени — от тысячи градусов и выше, а нагреть место соединения надо до 250-300 °C, а это занимает 15-25 секунд. Можно при этом ориентироваться на цвет флюса — как только он потемнел, пора вводить припой.

Правильное расположение горелки при пайке медных труб своими руками

Чтобы прогрев был равномерный, пламя горелки направляйте посередине стыка. Тогда прогревается вся зона сварки более равномерно.

Пайка медных труб мягким припоем

Припой вводят в место стыка — где соединяется фитинг и труба. По мере нагрева, он начинает плавиться, растекается и заполняет зазор между элементами. Нанести его можно только на половину длины — расплавившись, он затечет в остальное соединение. Собственно, это все — пайка медных труб закончена. Все остальные соединения делают также.

При использовании жесткого припоя все почти также, только применяются другие горели — газопламенные, и в процессе пайки надо трубу проворачивать, наматывая размягчившийся припой на трубу.

Как правильно выбрать

Определяют подходящую модель исходя из следующих данных:

  • Объем будущей обработки.
  • Вид материала, максимальное и минимальное сечение отводов, для резки которых будет предназначен труборез.
  • Качество трубореза и лезвия.
  • Сумма, выделяемая на покупку.

Понятно, что дешевые устройства подойдут только для разовых домашних работ.

Для более серьезных и частых дел лучше выбрать надежные инструменты известных фирм по подходящим средним ценам.

Механический или электрический

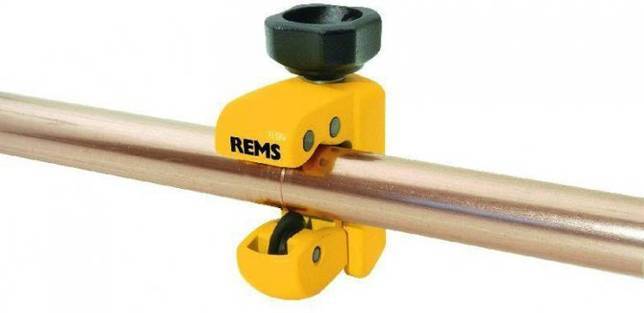

Для работы с медными трубами обзаводятся ручными труборезами.

Трубы из меди гораздо мягче стальных и не требуют больших физических затрат при резке. Их диаметры не относятся к крупным: самые распространенные — 15 и 22 мм

Важно чувствовать тонкий и податливый металл именно ручным инструментом. Это нужно в работе с трубками из холодильников и кондиционеров, с отожженными медными трубами небольших диаметров

Электроинструменты необходимы для больших объемов, в условиях промышленного производства, при обработке толстостенных труб. Стоимость их значительно выше самого дорогого трубореза ручного применения.

Как выбрать лезвие для инструмента

Режущая кромка в труборезе — главное звено, от её остроты и стабильности зависит скорость и качество реза. Лезвие относится к расходным материалам, быстро тупится и его надо вовремя заменять.

Обращают внимание при выборе лезвия на следующие моменты;

  • Материал изготовления. Должна быть легированная сталь, лучше нержавейка.
  • Угол заточки. Если диск острый, то режет он быстро, но склонен к перекосам. Тупой угол обеспечивает устойчивость к перекосам, но срез будет нуждаться в дополнительной обработке.
  • Соответствие лезвия по типоразмерам модели трубореза.
  • Высота ролика для резки меди — 3,5 и 5,5 мм.

Ориентировочная цена

Стоимость самых простых труборезов ручного применения начинается от 350-400 рублей.

Средняя цена качественного и стабильного инструмента составляет 1000—3000 рублей.

Стоимость хорошего профессионального аппарата стартует с 3,5 тысячи.

Промышленные станки мировых брендов достигают в цене 200-300 тысяч.

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

  1. Подготовка оборудования и отводка из меди.
  2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
  3. Подготовка инструмента.
  4. Обработка отверстия до нужного диаметра.
  5. При необходимости производится калибровка.
  6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
  7. Пайка стыков.
  8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

  • Резаком для меди обрезается труба, требуемого размера;
  • гратоснимателем снимается фаска снаружи и внутри торца;
  • подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
  • такие действия выполняются и для внутренней поверхности фитингового соединения;
  • зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
  • соединенные элементы зажимаются на тисках;
  • при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
  • после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

  • Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
  • по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
  • отверстие нужно развальцевать;
  • отводок надевается на фитинговый хвостовик с последующим упором;
  • обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Конструкционные особенности изделия

Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.

Ручной труборасширитель состоит:

  • элемент основания;
  • зажимы и фиксаторы;
  • рукоять;
  • насадочные головки;
  • элемент для передачи усилия.

Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.

Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.

В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.

Расширитель труб

Расширитель труб простой

Расширитель труб необходим при выполнении паяных соединений медных труб хладагента. При выполнении монтажных и ремонтных работ на фреоновых трассах систем кондиционирования и холодильных машин. Расширитель труб также необходим при монтаже медных трубопроводов систем отопления и водоснабжения.

Медь – это мягкий металл, позволяющий сократить количество резьбовых муфтовых соединений за счёт сравнительно лёгкого и нетрудоёмкого выполнения паянных соединений. Высокая прочность и герметичность обеспечивается за счёт плотного прилегания стыкуемых участков трубопроводов на сравнительно протяжённом отрезке. Для этого одна из соединяемых труб подлежит расширению – её внутренний диаметр теперь должен соответсвовать изначально наружному. Нужный диаметр и протяжённость расширяемого участка обеспечивает инструмент расширитель труб.

Расширитель труб гидравлический

Ручной гидравлический механизм, предназначенный для расширеня труб диаметром 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8” (от 10 мм до 42 мм) легко и с меньшими усилиями.

В комплекте – гидравлический труборасширитель, 7 насадок (расширительных головок), труборез, пластиковый чемодан с ячейками, инструкция.

Используется для мягкой медной трубы, алюминиевой трубки, титановой трубки из мягкой стали, и других мягких трубок. Сегменты труборасширителя изготовлены из высококачественной закаленной стали.

  1. Убрать заусенцы внутри трубки.
  2. Отжечь при необходимости трубку (для жесткой или толстой стенки трубы).
  3. Привинтить головку на расширитель.
  4. Приставить конец трубки на головку расширителя.
  5. Повернуть ручку разгрузочного клапана в положение «On». Привести в действие рычаг, пока трубка не будет расширена до конца.
  6. Поверните ручку предохранительного клапана в положение “OFF”, чтобы ослабить голову. Убрать расширенную трубу.

Расширитель труб гидравлический Value

Расширитель труб гидравлический Value – с комплектом насадок 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8”, труборезом и зенковкой в пластиковом чемоданчике (Hydraulic Tube Expander).

Расширитель медных труб гидравлический с комплектом расширительных головок от 1/4 “, 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8”, 1-3/8 “, 1-5/8 “, 2-1/8 “, а также с карандашной зенковкой и труборезом в пластиковом кейсе. Цена: 18000 руб.

Расширитель труб эспандер

Компактный качественный расширитель труб для работы одной рукой. Расширитель труб эспандер предназначен для расширения медных труб систем кондиционирования и холодильных агрегатов.

В транспортном положении ручки инструмента складываются, в рабочем – легко разворачиваются и расширитель труб готов к работе. Насадка инструмента вставляется в трубу и сжимающими движениями кисти приводится в действие. Рабочая головка расширителя-эспандера состоит из двух половинок, разделённых вдоль продольной оси. При сжимании ручек эспандера половинки расходятся и расширяют трубу в одной из плоскостей.

Чтобы добиться равномерного расширения до нужного диаметра по всей окружности трубки – расширитель труб поворачивают по оси в расслабленном состоянии и потом снова сжимают ручки эспандера. Операция занимает считанные секунды и сравнительно небольшие усилия. Полученная муфта имеет стандартный диаметр, готова к вставке трубы и выполнению паянного соединения!

Преимущества: компактность, простота использования, дешевизна (цены на массивные рычажные расширители таких фирм как Rems, Virax, Ridgid, Rothenberger начинаются с 7500 рублей и выше – сравните с нашим – всего 1200 руб.).

Типы сварочных горелок

Выбор оборудования напрямую зависит от объема предстоящих работ и диаметра труб. Чтобы знать, как сварить медные трубы, нужно понимать особенность этого металла. Например, проводить работы с применением твердого припоя можно с горелкой, способной разогреть его до температуры 430°С — 450°С, тогда как для мягкого она не должна превышать 425°С. Среди большого ассортимента, представленного на рынке, можно выделить следующее оборудование для сварки медных труб:

  • Если объем работ достаточно большой, то можно приобрести ацетилено – кислородный аппарат, дающий равномерное распространение тепла по месту стыка. Этот вид сварочного оборудования требует навыков работы с ним, так как кислородно-ацетиленовая смесь при высоком давлении взрывоопасна. Как правило, применяется для работ с твердым припоем.
  • Бытовые газовые горелки больше подходят для сварщика самоучки и могут отличаться составом газа в их баллоне:
  • Для сварки небольших элементов подходит аппарат с баллоном из смеси газа с воздухом. Емкость может быть как стационарная, так и съемная.
  • Смеси с кислородом в горелках применимы при монтаже труб любого диаметра и толщины стенок. Они относятся к категории профессионального оборудования и, как правило, имеют стационарные емкости.
  • Небольшие ручные инструменты помогут сделать ремонт медных труб и обойдутся владельцу недорого. Они снабжены одноразовым баллоном с пропаном или бутаном, могут работать с любым видом припоя. Обычно, подобный инструмент продается со сменными соплами, что позволяет регулировать мощность пламени.

Лучшим оборудованием для домашнего мастера являются ручные горелки, так как для работы с ними не требуются особые знания и умения. Они оснащены отражателями пламени и специальным клапаном для блокировки подачи газа, что обеспечивает дополнительную защиту неопытному новичку.

Индукционная сварка медных труб осуществляется индуктором, подключенным к генератору и, как правило, используется профессиональными сварщиками при монтаже промышленных магистралей.

Сварка медных труб (видео отображает это) своими руками вполне по плечу неопытному мастеру, если им правильно выбран инструмент для этого. Чем проще агрегат, тем легче с ним работать. Автономная ручная горелка в этом случае – самый оптимальный выбор.

Инструмент для медных труб: что и зачем использовать

Трубопровод, пожалуй, самое великое изобретение человечества, создающее комфортные условия для бытового повседневного существования. Именно по причине частого ежедневного использования, металлические трубы теряют свои изначальные качества (ржавеют), а посему требуют ремонта, а иногда полной замены трубопровода. А это в свою очередь, очень кропотливое занятие, которое осуществляется со знанием дела и конечно требует определенных затрат.

Предназначение инструментов

Чтобы облегчить установку медных труб были разработаны специальные инструменты, которые предназначены для более удобного и непродолжительного монтажа трубопроводов. В этой статье мы раскроем, какие же инструменты помогут правильно и качественно проложить медный трубопровод.

Внешний вид медных труб

Инструменты для медных труб

Для прокладки трубопровода по всему дому необходимо смонтировать целую сеть трубопроводов, которую нужно разветвлять. С этой задачей как нельзя лучше, справится расширитель для медных труб, у которого на сегодня вполне доступная цена.

Значительно можно сэкономить при монтаже медных труб, если самостоятельным путем изготавливать муфты и фитинги для соединения труб между собой. Это можно осуществить с помощью специальных инструментов, которые называются отбортовщики и расширители.

В зависимости от объема выполняемых работ можно приобрести инструмент экономный с ручным приводом, либо более производительный – электрический.

Обратите внимание: Если вы планируете производить объемную работу, лучше воспользоваться электрическим расширителем, а с работами на менее объемных участках вполне справится прибор с ручным приводом

  • предназначается для облегчения соединения медных труб, без использования муфт;
  • конструкция этого механизма гарантирует расширение трубы на протяжении всего эксплуатационного периода трубопровода;
  • головка – одна из деталей расширителя, состоит из лепестков (6 штук), которые отвечают за высококачественный обжим;
  • ручки изготовлены из легкого, но прочного специального сплава.

Труборасширитель для медной трубы, его положительные свойства

Обратите внимание: Для каждого определенного диаметра трубы требуется свой расширитель, но существует так называемый бортовочный набор с заменяемыми головками, которые помогают создавать нужную толщину стенок и диаметр, причем с высокой точностью. Прессование пресс — клещами

Прессование пресс — клещами

Медь очень пластичный материал, позволяющий себя без труда «деформировать», тем самым создавать механическое трубное соединение. В результате кругового обжатия специальных фитингов, вставленных в трубу, и получается такое соединение. Их совместное деформирование формирует механическое высокопрочное соединение, которое не разрушается даже при разрыве трубы.

Прессование осуществляется специальными пресс клещами, имеющих три зоны. Специальный контур клещей обжимает гребень фитинга, при этом создается полная герметичность соединения. Остальные две зоны клещей деформируют сам пресс-фитинг для связи трубы с фитингом, оставляя характерные углубления на фитингах для медных труб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
