Труборезы для медных труб

Как правильно выбрать?

При подборе оборудования необходима руководствоваться следующими параметрами:

• максимальный диаметр разрезаемой трубы;
• тип привода — зависит от количества резов в единицу времени.

При выборе электротрубореза нужно помнить некоторые его основные параметры. Обороты электродвигателя должны быть не менее 500 об/мин, шуметь при работе он должен не громче 70 дБ. А также используя аккумуляторное оборудование, удобнее будет то, у которого более ёмкая батарея.

Также при выборе любого трубореза нужно обязательно учитывать диаметр труб, которые планируется им резать. Где пространство достаточно ограничено возможно может понадобиться минитруборез.

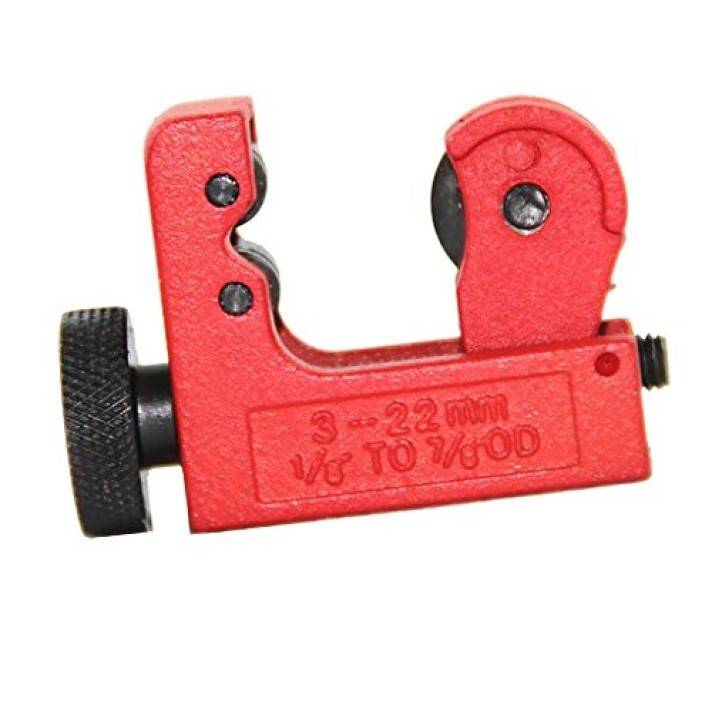

Одним из представителей надежных и качественных роликовых мини труборезов являются изделия под брендом Крафтул.

Использование трубореза

Устройство для монтажа и ремонта медных инженерных коммуникаций выполняет такие же режущие действия, как и ножовка по металлу. Однако последний инструмент не позволяет получить идеально ровный рез. В процессе использования ножовки образовываются металлические опилки, а на торцах труб появляются заусенцы. Применение же трубореза позволяет получить:

• аккуратный рез;
• отсутствие опилок;
• ровные торцевые грани;
• рез, строго перпендикулярный оси медного трубопровода.

При монтаже систем кондиционирования и холодильного оборудования большое значение имеет отсутствие металлических опилок при отрезании сегментов труб. Они могут попасть в работающую систему. Это поломка компрессора. Металлические опилки также могут навредить сантехнической системе. Если они попадут в трубу с водой, то существует вероятность заторов.

Использование специального приспособления при работе с медными коммуникациями позволяет существенно уменьшить трудозатраты и сократить время, требующееся для подготовки отрезков трубопроводов определенной длины. Монтажнику или слесарю нужно приложить незначительные физические усилия, чтобы получить необходимый результат.

Специальные режущие приспособления отличаются небольшим весом и размерами. Производители выпускают инструменты в разном исполнении, но каждый из них удобен в использовании.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами. Именно под резку медных труб, как правило, применяются конструкции:

• струбцины,
• телескопы,
• роллеры.

Рассмотрим все виды.

Вариант #1: резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

1. Медная труба помещается в область между резаком и опорными роликами.
2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

Вариант #2: телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки — обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой. В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3: резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента. Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

1. Через входной паз надеть устройство на трубу.
2. Скорректировать положение лезвия на точке реза.
3. Плотно обхватить корпус ладонью.
4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

• роликовые;
• храповые;
• гильотинные;
• цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

• корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
• винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
• отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
• каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

• универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
• простота использования;
• невысокая стоимость;
• минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

1. определить место расположения среза;
2. установить трубу в струбцину;
3. винтовой рукояткой придвинуть нож-ролик;
4. провести резку по кругу;
5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

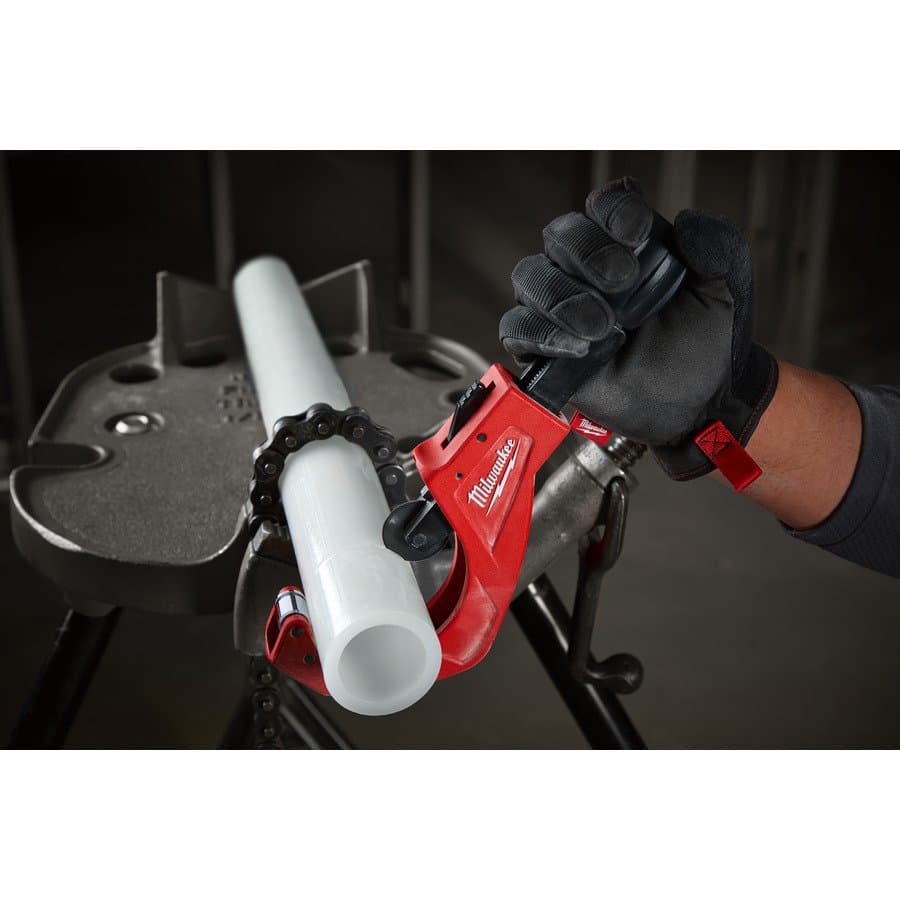

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

• возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
• высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
• отсутствие деформации трубы в ходе выполнения работы;
• точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

• точность и быстрота выполнения среза (устройство работает как обычные ножницы);
• полное отсутствие деформации трубы;
• отсутствие стружки;
• возможность выполнения резки в условиях ограниченного пространства;
• невысокая стоимость.

К отрицательным качествам относятся:

• необходимость периодической заточки режущего механизма;
• быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

• быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
• невысокая стоимость.

К отрицательным аспектам относятся:

• необходимость прилагать большое усилие;
• необходимость дополнительной обработки трубы перед соединением.

Как выбрать инструмент для резки труб

Чтобы подобрать приспособление для выполнения работ сопоставляют условия, сложность и требования к качеству торцевой поверхности отрезанной заготовки.

При необходимости выполнения работ в ограниченном пространстве или на маленьком расстоянии от стены, целесообразно будет применение цепного трубореза. При частом использовании инструмента для монтажа трубопроводов из меди выбирают электрические приспособления.

При использовании толстостенных трубок холодильного или другого оборудования, предпочтение отдают инструменту с несколькими режущими роликами.

Важным критерием выбора, являются размеры прокладываемых трубопроводов. Некоторые модификации инструментов не могут из-за технологических особенностей отрезать очень короткие заготовки.

Это важно! Отдельное внимание уделяется материалу режущего ролика и рукоятки. Для медных труб, правильным решением будет использование ручки из высокопрочной стали и режущих кромок с добавлением титана

Опыт монтажника также влияет на выбор. При отсутствии опыта вибрация, возникающая при резке труб, окажет негативное влияние на качество обработки торца. В таких ситуациях отдают предпочтение ручному инструменту.

Особенности конструкции труборезов

Медная труба, отрезанная с помощью трубореза, имеет ровный гладкий срез, поскольку инструмент снабжен специальными приспособлениями, снимающими заусенцы, и фаску для дальнейшего выполнения монтажа.

К конструктивным особенностям труборезов относят:

• плавная подача режущего механизма при выполнении работ;
• отсутствие стружки;
• отсутствие потребности крепления трубы в тисках или другом приспособлении при выполнении среза;
• возможность замены рабочего ролика;
• прочность материала рукоятки и режущего элемента;
• точность выполнения реза, относительно оси трубы;
• компактность размеров и удобство использования.

Труборез ручной для медных труб

Существует несколько типов резаков для медных трубопроводов, используемых профессионалами. Каждое из приспособлений отличается конструктивным исполнением.

Струбцинный резак

Этот вид режущего инструмента сильно похож на струбцины, применяющиеся плотниками. Приспособления отличаются простой конструкцией.

Устройство состоит из механизма с резьбой, опорного ролика, лезвия в виде диска и скобы.

Такие труборезы применяются для разрезания тонкостенных медных труб, имеющих незначительный диаметр.

Используется резак-струбцина следующим образом:

• труба размещается в скобе между опорным роликом и дисковым лезвием;
• трубопроводный элемент прижимается роликом к лезвию путем закручивания винтового механизма;
• струбцина руками поворачивается один или два раза вокруг оси сегмента трубы;
• обрезаемый трубопровод сильнее прижимается к лезвию с помощью подтягивания винтового механизма, и повторяются действия из предыдущего пункта.

Обычно для обрезки трубы с тонкими стенками нужно выполнить максимум 3 прохода. Операция осуществляется не спеша. Обрезаемый сегмент постепенно подтягивается к режущей части инструмента. Рекомендуется по возможности выбирать самый маленький шаг. В этом случае срез получится максимально аккуратным.

Резак-телескоп

Телескопические труборезы относятся к распространенным изделиям, использующимся для резки медных коммуникаций. Функционирует инструмент почти так же, как струбцинные конструкции. Отличаются приспособления тем, что в телескопических резаках к обрезаемой трубе подтягивается лезвие, а не опорный ролик. Производители выпускают модели с усиленной скобой и механизмом, позволяющему автоматически телескопу возвращаться в исходное положение.

Резаки-телескопы представляют собой легкие и компактные изделия.

Обычно их применяют при работе с трубами диаметром максимум 52 мм. Действия выполняются в следующей очередности:

• Режущее лезвие с помощью винтового механизма отводится от опорных роликов на требуемое расстояние, соответствующее диаметру трубы.
• Резак-телескоп надевается на трубопровод в месте, где необходимо выполнить рез.
• Режущий элемент подтягивается к трубному изделию с помощью вращения винта.
• Приспособление прокручивается по поверхности трубы один или два раза, выполняется очередное подтягивание лезвия, и инструмент снова поворачивается вокруг оси трубопровода. Действия этого пункта повторяются до тех пор, пока необходимый участок не будет отрезан.

Зачистка среза перед соединением.

Труборезы телескопического и струбцинного типа производители нередко выпускают с дополнительным инструментом. Чаще всего это гратосниматель, используемый перед пайкой.

Резак-роллер

Труборезы-роллеры — один из последних видов для работы с медными трубами диаметром максимум 22 мм. Они выпускаются в форме диска небольшого размера. Удобно пользоваться инструментом даже в стесненных условиях.

На корпусе фигурные ребра, чтобы выполнять надежный захват.

В конструкции такого резака присутствуют широкие опорные ролики и тонкое лезвие, которое можно менять при необходимости на более острый элемент.

Труборезы-роллеры используются следующим образом:

• Устройство надевается на сегмент трубопровода.
• Роллер устанавливается в месте отреза.
• Инструмент обхватывается ладонью и вращается по поверхности трубы.

Роллер позволяет быстро и качественно отрезать нужную часть трубопроводного изделия. В таком инструменте не нужно каждый раз подтягивать опорную часть или лезвие. В приспособлении автоматически изменяется давление на режущий элемент.

Краткое описание

Для резки подобных элементов можно использовать ножовку по металлу. Но результат получается некачественным: отсутствует точность реза, на торце присутствуют многочисленные заусеницы. Приходится дополнительно делать выравнивание краев, используя для этих целей специализированные инструменты. Кроме того, ножовку не всегда можно применять, так как есть специальный материал, который не подходит для данных процедур. Точный рез под углом в 90 градусов достигается посредством использования исключительно трубореза.

При проведении перпендикулярной резки оборудованием торцы заготовок получаются ровными и качественными. Показатель производительности у него намного превышает возможности ножовки. Приспособления широко используются при строительстве новых объектов, демонтаже устаревших систем отопления и водоснабжения, замене поврежденных участков. Со своей функцией они справляются «на отлично».

Аккумуляторный труборез для медных труб

Кроме ручных труборезов, используются еще устройства с электрическими приводами, которые подключаются к сети или оснащаются аккумуляторной батареей.

Электрические модели автоматически способны захватывать материал. Они позволяют работать с медными трубами диаметром от 12 до 28 мм. Устройства с аккумуляторными батареями нередко оснащаются подсветкой.

Электрические труборезы позволяют тратить минимум физических сил. При работе человеку нужно только удерживать приспособление в конкретном положении. Однако электрические модели не позволяют отрезать короткие участки трубопроводов. Их минимальный размер составляет 12-15 мм. Если это правило не соблюдать, тогда инструмент может выйти из строя, а человек рискует получить травму.

Особенности конструкции трубореза

Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.

Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:

• аккуратный обрез граней;
• строгая перпендикулярность относительно оси трубы;
• ровные торцы окружности;
• отсутствие металлических опилок.

Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной и климатической технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.

За всё время использования медных труб,, для такого вида материала было придумано множество конструкций труборезов. Но реально применяются на практике не более пяти видов

Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.

Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия.

Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.

Резаки медных труб очень активно востребованы и применяются в работе с климатической техникой. Особенно популярными в этой сфере считаются малогабаритные конструкции труборезов

Классификация и преимущества

Что касается типов инструмента, предназначенных для работы с медными трубами, то существует минимум 2 типа оборудования, которое может это сделать. Специалистами применяется электрический труборез для медных труб и ручной труборез. Поэтому представим более подробно эти два агрегата.

Роликовый труборез – это возможно самый распространенный вид специального ручного инструмента, который применяется для резки медных труб. Вообще, роликовые труборезы довольно удобны и имеются у большинства мастеров. Необходимо иметь в виду, что труборез с роликом может быть использован для разных материалов – существуют универсальные инструменты, которые могут резать и медные, и пластиковые, и стальные трубы. Также имеется оборудование, которое можно применять только для алюминиевых и медных труб, поэтому данный инструмент используется при работе с мягкими металлами. Одним из самых главных требований к любому представителю данного оборудования является возможность резать без деформации стенок изделия. Если во время работы это подтверждается, то труборез считается качественным. Это относится как к роликовым, так и к электрическим инструментам.

Телескопические металлические труборезы состоят из корпуса, с одной из сторон которого находится режущий ролик, а с другой – установленная на оси каретка с направляющими. Она перемещается посредством кругового движения рукоятки и зажимает трубу. Повернув инструмент вокруг трубы сделаем надрез

Необходимо обратить внимание, что начало и конец надреза должны совпасть. После этого нужно увеличивать усилие с помощью рукоятки, продолжая вращательные движения до полноценной отрезки

Резак для медных труб ø15мм Stanley 0-70-445

Выделяют разборные и неразборные электрические труборезы. 1-й вид инструментов чаще выбирают специалисты. Он имеет корпус, который разделяется на 2 части. Благодаря такой конструкции появляется возможность устанавливать данный агрегат на смонтированный ранее трубопровод в случае его ремонта.

Ротор в двигателе подобного оборудования совершает более 500 оборотов в минуту, в связи этим он может разрезать достаточно быстро. Например, для резки заготовки диаметром 12 мм, инструменту понадобится около трёх секунд.

К другим преимуществам таких труборезов относится способность произвести автоматический захват, что позволяет резать трубы, которые уже смонтированы с расстоянием 35-37 мм от края стены.

Кроме того, в преимущества этих инструментов следует записать широкие возможности обработки заготовок – с его помощью можно резать изделия диаметром от 12 до 35 мм. Электрические труборезы запитываются как от сетевой розетки, так и от аккумулятора. В общем и целом, этот тип трубореза – правильный выбор при работе с трубами из меди.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

• молоток;
• отвёртка;
• напильники и надфили;
• ножовка по металлу;
• тисы;
• гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

• квадратной катанкой 15×15 миллиметров;
• стальными лентами 15×4 миллиметра;
• пружиной;
• ножовочными полотнами;
• винтами М6;
• болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

1. Их длина — 40 миллиметров.
2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Разновидности и технические характеристики

В продаже можно найти несколько видов труборезов:

1. Роликовые — простые ручные труборезы. Предназначены для разрезания трубок, зафиксированных в разных видах зажимов. Металлические стенки не разрезаются, а продавливаются роликами, которые могут свободно вращаться.
2. Орбитальные — инструменты с разборной конструкцией. Внутри по кругу вращаются резцы, с помощью которых разрезаются стенки деталей. С помощью орбитального трубореза можно снимать фаску с толстостенных трубок.
3. Цепные — инструменты, которые подходят для проведения работ в любых условиях. Конструкция не имеет вращающихся элементов. Она представляет собой цепь из многочисленных дисков, которая оборачивается вокруг разрезаемой детали. После механического усилия цепь сдавливает трубу. Диски разрезают материал.

Зависимо от типа привода, выделяется несколько видов труборезов:

• механические — простые модели;
• пневматические — рабочий процесс осуществляется за счет пневмоцилиндров;
• гидравлические — рабочие элементы передвигаются под воздействием давления жидкости;
• электрические — подключаются к сети 220 вольт или работают от аккумуляторов.

Пневматические, гидравлические модели устанавливаются на крупных предприятиях, где трубы производятся серийно.

Орбитальный труборез
