Принцип работы карбюратора бензопилы
Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.
- Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
- В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
- Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
- Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
- Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
- В диффузоре бензин смешивается с воздухом.
- Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.
Точная настройка
При приобретении новой бензопилы она обычно уже отрегулирована на состав смеси, рекомендуемой к применению именно для этой модели. Для регулировки (настройки) карбюратора в этом случае снимать и разбирать его совсем необязательно. Решить проблему удаётся проведением тонких регулировочных операций, осуществляемых посредством трёх имеющихся на корпусе винтов.
Один из них с шифром T предназначается для дозировки подачи топлива в режиме холостого хода. Второй винт под обозначением H обеспечивает работу мотопилы при максимальных нагрузках, а третий – L гарантирует её устойчивую работу на малых оборотах.
Поскольку регулировка карбюраторного устройства осуществляется только на слух (то есть обязательно при работающем двигателе), особое внимание следует уделить безопасности проверки. Для этого пила должна надёжно фиксироваться на ровном основании, а её режущая часть направляется в сторону, противоположную проверяющему лицу
Перед началом регулировочных операций нужно предварительно отметить с помощью подручного красящегося состава или фломастера начальное положение всех трёх винтов. Для окончательной (тонкой) настройки той или иной модели карбюратора бензопилы удобнее воспользоваться инструкцией по её эксплуатации.
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Как настроить карбюратор на бензопиле?
Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.
Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.
Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.
Как правильно отрегулировать карбюратор?
Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.
Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.
Настройка проводится в следующей последовательности:
- настройка карбюратора бензопилы на низких оборотах;
- регулировка на максимальных оборотах;
- точная настройка на работу на холостых оборотах;
- проверка работы пилы во всех режимах.
Начинать надо после того, как двигатель поработает и прогреется.
Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:
- винт L – регулировка подачи топлива на средних и низких оборотах
- винт Н – на высоких оборотах;
- винт Т – в режиме холостого хода.
Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.
Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .
Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.
Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.
После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть. Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода
Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно
Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.
Ремонт карбюратора своими руками
Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:
- заменить прокладку под крышкой главной камеры;
- промыть или заменить топливный фильтр;
- заменить игольчатый клапан и диафрагму топливного насоса.
Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

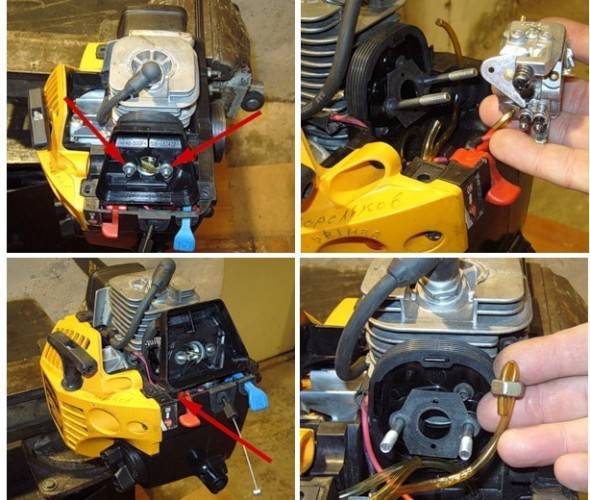

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.
Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:
- нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
- залив свечи топливом – неправильная регулировка карбюратора.
Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.
Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.
Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.
В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.
Причины сбоя в работе карбюратора
Как и любая другая техника, карбюратор изнашивается, что привод к появлению дефектов в работе инструмент. Кроме этого, есть и другие причины, влияющие на его работу:
- Заводской брак. Не самая типичная, но все же встречающаяся ситуация. Вне зависимости от типа и сложности ремонта, изделие должно быть обменяно на аналогичное. Наличие брака в одном из узлов устройства прямо указывает на то, что проявятся и другие неисправности.
- Износ карбюратора. С технической точки зрения, ограничений по сроку службы этот прибор не имеет. Но на практике карбюратор работает в достаточно агрессивной среде, что приводит к появлению отложений на каналах подачи топлива и воздуха. Со временем эти отложения практически полностью преграждают подачу, как следствие, пила перестает работать.
- Низкокачественное топливо. В отличии от автомобиля, где карбюратор – это достаточно массивный агрегат, в бензопиле устройство миниатюрное. Следовательно, оно критично реагирует на низкооктановое топливо. Кроме очевидных недостатков, марки бензина ниже 92А содержат мелкие частицы, повреждающие карбюратор.
- Вскрытие защитного кожуха. Во избежание произвольного изменения настроек, карбюратор оснащен защитным колпаком. Если во время работы его повредить или полностью сбить, то управляющие винты вполне вероятно поменяют свое положение. В результате, настройки собьются. Это самая типичная причина, которую легче всего устранить.
- Износ подающего топливо механизма. Эта причина возникает в том случае, если с бензопилой работают неправильно. Частое включение и отключение прибора приводит к стиранию механизма. Нагрузка на старте в разы больше, чем во время работы.
Процесс регулировки
Наладку проводят в 2 основных этапа:
- основной (базовый);
- точный.
Основная настройка
Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180
Основную регулировку карбюратора бензопилы проводят во время заводских испытаний. Во время настройки устанавливают винты H и L в положение H=L=1,25 оборота.
В течение первых 3–4 часов работы инструмент настраивают на более богатое топливо. Для этого число оборотов двигателя уменьшают на 600–700 меньше максимально допустимых значений.
Для справки: максимально допустимое количество оборотов двигателя зависит от устройства карбюратора бензопилы. Для большинства бензопил эти цифры составляют: в рабочем режиме – 12500 об/мин, в режиме холостого хода – 2500 об/мин.
Частоту вращения вала измеряют с помощью тахографа. При отсутствии такого прибора болт H устанавливают в сторону обогащения топливной смеси относительно первоначального положения.
Точная настройка
Для точной регулировки поочередно поворачивают все винты. Точную регулировку проводят до увеличения максимально допустимого числа оборотов двигателя.
Регулировка винтов карбюратора бензопилы
Настройку низких скоростей осуществляют поворотом болта H в разные стороны. Затем определяют положение с максимальной частотой вращения вала. От этого положения болт поворачивают на 1,25 оборота против хода часовой стрелки.
Внимание! При движении цепи по шине поворачивают винт T против хода часовой стрелки до полной остановки цепи. Точную настройку карбюратора проводят при работающей бензопиле
Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи
Точную настройку карбюратора проводят при работающей бензопиле. Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи.
Точную подстройку высоких оборотов двигателя осуществляют поворотом соответствующего винта. На максимальной скорости добиваются устранения посторонних звуков. Для этого поворачивают болт L на 1,25 оборота в разные стороны.
При подаче обедненной смеси инструмент издает свист. При подаче обогащенной смеси выделяется большое количество выхлопных газов. При правильной наладке посторонние звуки отсутствуют. Цепь на холостом ходу находится в неподвижном положении.
Установка винта L на бедное топливо вызывает трудности при запуске бензопилы. Установка болта H на «бедное» топливо приводит к потере мощности. Наладка обоих винтов на «богатое» топливо приводит к значительному снижению скорости вращения вала.
Процесс регулировки карбюратора бензопилы
Как отрегулировать карбюратор на китайской бензопиле?
Вопреки устоявшемуся мнению, китайские бензопилы вполне привлекательны с точки зрения систематического использования. Если Вы не можете позволить себе брендовый инструмент (а-ля Stihl), вполне можно положиться на китайского производителя.
Кроме того, недорогие запчасти на бензопилу всегда можно приобрести в Интернете. То есть, с ремкомплектом не будет совершенно никаких проблем. Главной проблемой китайских бензопил, что периодически приходится выполнять подстройку их карбюратора для достижения устойчивой и эффективной работы. Сделать это не так сложно, как кажется на первый взгляд.
Почему бензопила стреляет в карбюратор?
Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:
- перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
- подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.
Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Видео
Полезное видео о прочистке и настройке карбюратора:
Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает крайне неэкономично.
Регулировку карбюратора производят только на горячем двигателе, по этому перед началом регулировки необходимо прогреть двигатель. Винт качества смеси полностью заворачивают, а затем выворачивают на пол оборота — оборот. Вращая регулировочный винт холостого хода, добиваются минимального устойчивого вращения коленчатого вала, а затем постепенно отворачивают винт качества смеси (обедняя смесь) до возникновения перебоев в работе двигателя. После медленно заворачивают винт холостого хода (обогащая смесь), пока двигатель не начнет работать устойчиво. Вновь заворачивают винт качества смеси, уменьшая частоту вращения, находя новое положение винта холостого хода. Как и в первом случае, эти операции повторяют до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения коленчатого вала.
Правильность регулировки количества смеси проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт качества на 1/4-1/2 оборота (смесь обогатится), а если останавливается при резком закрытии дросселя — настолько же вывернуть (смесь обеднится).
Правильная регулировка карбюратора — залог минимального расхода топлива при максимальной отдаче мощности от двигателя.
