Топ 8 самых лучших паяльников
Лучший паяльник для дома
Союз ПС2005-40
Применяется для спаивания проводов и различных радиодеталей. Модель имеет простую конфигурацию, в ней не предусмотрен температурный переключатель. Мощность прибора – 40 Вт. Он работает от сети с напряжением 220 В. Рабочая температура наконечника позволяет хорошо расплавлять припой и переносить его на нужный участок детали. Аппарат имеет деревянную ручку и конусообразное жало, которое долго сохраняет температуру. По мере износа наконечник необходимо заменять на новый.
Цена: ₽ 133
Лучшие профессиональнык паяльники
Зубр Профессионал 40W 55413-40
Прибор отечественного производства мощностью 40 Вт может использоваться для установки различных элементов на поверхность печатной платы. Паяльник имеет конусообразный наконечник и двухкомпонентную прочную рукоятку. Ее форма рукоятки разработана таким образом, чтобы прибор можно было долго держать в руке. Электрический шнур достаточно длинный, что исключает необходимость проведения работы непосредственно возле розетки. В комплекте имеется колпачок, защищающий рабочую часть паяльника от повреждений при хранении. Недостатком устройства является отсутствие переключателя температуры.
Цена: ₽ 694
Зубр Эксперт 60W 55402-60-z01
Считается лучшим электрическим паяльником для работы с печатными платами. Пайка проводников и других компонентов осуществляется с помощью флюса или свинцово-оловянного сплава, применяемого в качестве припоя. Двухкомпонентная ручка прибора имеет особую форму, разработанную для долгой эксплуатации. Все конструктивные элементы паяльника выполнены из высококачественных материалов, что гарантирует длительный срок службы устройства. Мощность прибора – 60 Вт. Рабочий конусообразный наконечник из меди имеет особое покрытие, позволяющее выполнить пайку быстро и качественно. В комплекте с паяльником имеется специальная подставка, защитная насадка и припой.
Цена: ₽ 804
Лучший портативный паяльник
STAYER PROFESSIONAL 55409
Предназначен для спаивания проводов и мелких деталей. Несмотря на небольшую мощность прибора 8 Вт, качество пайки очень хорошее. Для работы этого беспроводного паяльника достаточно трёх щелочных батареек формата АА. Модель имеет легкий корпус, быстро нагревается и охлаждается. В комплекте с паяльником идет насадка, подставка и припой.
Цена: ₽ 692
Лучший молотковый паяльник
Зубр Профессионал 200W 55301-200
Мощностью 200 Вт предназначен для спайки и лужения металлических элементов большого размера. Его целесообразно использовать для проведения работ в различных видах промышленности. Паяльник имеет высокопрочный керамический наконечник. Рукоятку прибора удобно держать в руке. Высокое качество материалов, из которых изготовлен паяльник, обеспечивает ему длительный срок службы при постоянном использовании. Для удобства эксплуатации на корпусе устройства имеется кнопка отключения. Защита от электрического тока при работе с прибором в случае повреждения изоляционных участков обеспечивается заземляющим проводом.
Цена: ₽ 1 482
Лучший керамический паяльник
Rexant 220V 25W 12-0121-1
Мощностью 25 Вт используется для ручной пайки радиоэлементов. Прибор имеет керамический наконечник, отличающийся быстрым нагревом и длительным сроком службы. Чтобы обеспечить качественное лужение, поверхность рабочего участка жала покрыта оловом. Рукоятка прибора изготовлена из термостойкого пластика. Для удобства эксплуатации она оснащена резиновыми элементами.
Цена: ₽ 335
Лучший импульсный паяльник
Rexant 220V 30-70W 12-0161
Мощностью 70 Вт позволяет спаивать различные радиодетали. Прибор оснащен переключателем режимов работы (70 Вт и 30Вт), он представляет собой курок, при нажатии на который паяльник начинает работать с максимальной мощностью. Паяльник выполнен в виде пистолета с удобной пластиковой ручкой. На корпусе паяльника имеется индикатор включения.
Цена: ₽ 345
Лучший вакуумный паяльник с оловоотсосом
Rexant HT-019 220V 40W 12-0171
Применяется для пайки элементов радиодеталей и очищения поверхности от припоя. В приборе имеется встроенный вакуумный насос, позволяющий втягивать частицы расплавленного припоя. Чаще всего паяльник применяется для удаления с печатных плат установленных элементов и излишков припоя. При изготовлении рукоятки прибора используется ударопрочный пластик. Благодаря этому прибор крепко держится в руке и не скользит.
Цена: ₽ 388
Как сделать газовый паяльник?
Для осуществления бытового ремонта можно изготовить подобное устройство самостоятельно. Оно не будет столь точным как заводские модели, но при надобности выручит. Необходимо подготовить следующие инструменты:
- зажигалку с металлическими механизмами;
- медный провод диаметром 4 мм;
- кусок тонкого гибкого провода размером 1 мм;
- изоленту.
Газовый паяльник для пластика и других материалов собирается так:
- Из предварительно очищенного от изоляции провода создают жало подходящей конфигурации. Сделать нужно так, чтобы его можно было закрепить на корпусе. Рабочий конец жала затачивают напильником.
- С помощью тонкого провода жало соединяют с зажигалкой.
- Сверху все обматывают изолентой.
- Проводят тестирование готового устройства.
Индукционные
Не надо путать индукционный паяльник с импульсным — во многих источниках допущена эта ошибка, так некорректно называют, например, самоделки из резисторов, на основе трансформаторов.
У индукционного нагрева принцип иной — ток поступает на катушку с витками проволоки, возникают электромагнитные поля, вихревые потоки (токи Фуко). Происходит трансформация электромагнитного поля в тепло. Это явление используется в особой разновидности водонагревателей (ВИНы), в микроволновках, а также в металлургии.
Недостаточно лишь намотать витки меди на кожух с жалом и включить в сеть питания — этот нюанс упускается во многих источниках. Подключать надо к инвертору — к устройству-модификатору переменного тока.
Самодельный инвертор собирается в корпус, который можно расположить отдельно (на кабеле питания) или одновременно использовать как ручку для паяльника. На всем известной китайской торговой площадке продаются такие комплекты или готовые сборки. Жало вставляется не в кожух, обмотанный нихромовой нитью, а внутрь витков, причем стеклоткань можно не применять.
Особенность:
- бесконтактный нагрев, то есть витки катушки могут и не касаться жала, которое накаляется до красного за несколько секунд;
- интенсивность нагрева чрезвычайно высокая: так плавят металлы даже в бытовых условиях, поэтому надо подобрать толстую ручку.
Сборка
Принцип элементарный: собирается стандартный корпус паяльника, только без стекловолоконной ткани, нихромовой нити. Голое жало или кожух с ним помещается внутрь индукционной катушки. Пользователь уже смотрит сам, как разместить последний элемент компактно на ручке: это возможно, так как медь пластичная, а балласт небольшой.
Можно было бы взять инвертор от сварочного аппарата, но он слишком сильный. Если же такое маломощное устройство есть или создано самостоятельно, то процесс предельно прост:
- Собирается нагревательная часть: ручка+кожух (можно и без него)+жало. Стекловолоконной ткани, нихромовой проволоки не потребуется.
- Витки медной проволоки (индукционная катушка) наматываются на описанную выше часть.
Индукционный нагрев чрезвычайно интенсивный, простой самодельный прибор может раскалить за несколько секунд металлический стержень не только дол красного, но и до белого цвета, причем без непосредственного контакта последнего с витками. Создание самодельного инвертора — вопрос, по которому есть отдельные статьи.
Как паять
В интернете можно найти много разнообразных инструкций как паять паяльником. Процесс достаточно прост. Нужно только знать температуру плавления припоя, который Вы собираетесь использовать. Обязательно необходимо учесть, что для каждого металла используется свой припой.
Удобнее всего паять цветные металлы. Можно паять и железо. В этом случае применяются дополнительные химикаты, либо специальные составы для пайки. Для каждого метала и свой температурный режим пайки. Он зависит от теплопроводности материала.
Проще всего паять цветные металлы, например медь. Здесь используется свинцово-оловянный припой и флюс — обычная канифоль.
Принцип работы
Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения
При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры. Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям
Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий
Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям. Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий.
Паяльник сетевой с регулировкой температуры
Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования.
Принципы управления температурой
В зависимости от вида паяльной станции, регулирование температуры нагрева рабочего органа происходит при помощи следующих устройств:
- Реле и термодатчик – жало паяльника нагревается до определенной температуры, после чего термодатчик, подавая сигнал на реле, разрывает цепь питания паяльника и прекращает его нагрев. Терморегулирование при помощи реле и термодатчика обладает высокой надежностью и простотой. Однако такая простая система имеет один существенный недостаток – она, предотвращая жало от нагрева выше определенной температуры, не позволяет производить точную и тонкую регулировку нагрева.
- Контролер – электронное устройство, управляющее нагревом паяльника. В отличие от реле и термодатчика, контролер при помощи различных кнопок и переключателей позволяет точно задавать температуру паяльнику. Благодаря этому, его часто применяет при пайке очень чувствительных к перегреву деталей.
Это интересно: Самодельный паяльник — как сделать прибор своими руками
Делаем самодельный электропаяльник импульсного типа
Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.
Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
Аккуратно разобрать его и снять обмотки
С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
Для изоляции следует использовать стеклоткань или термоусадочные трубки.
К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
Подсоединить к первичной обмотке сетевой кабель через кнопку.

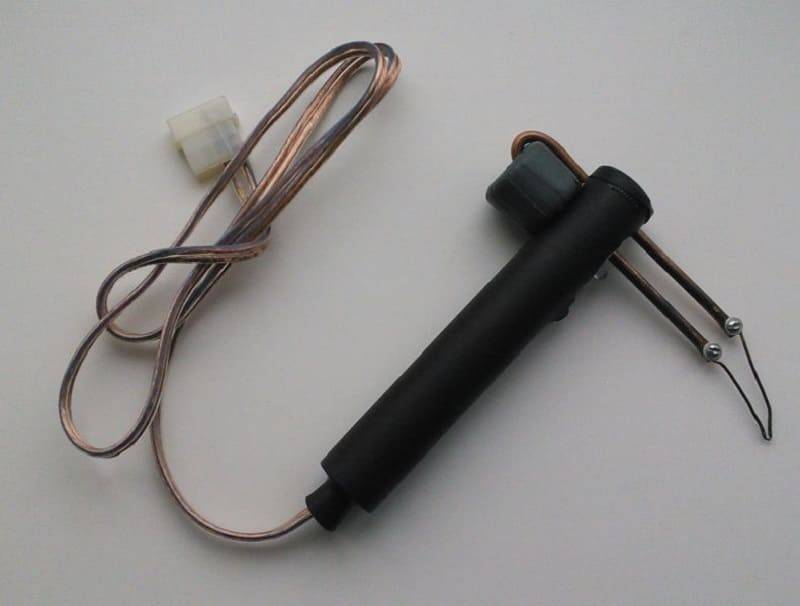

Самодельный электропаяльник импульсного типа
Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.
Устройство электропаяльника
Традиционно паяльник представляет собой инструмент, жало которого нагревается до температуры, достаточной для расплавления припоя и прогрева материала соединяемых деталей. Пайка паяльником имеет свои особенности, соблюдение которых позволит получить качественное прочное соединение.
Электропаяльник состоит из таких деталей:
- нагревательного элемента, заключенного в корпус из материала, не поддающегося горению или плавлению;
- жала. Его делают из меди, могут покрывать стальными, никелевыми сплавами;
- шнура питания.
Некоторые модели могут оснащаться регулятором температуры жала. Нагревательный элемент служит для преобразования электрической энергии в тепловую и передачи ее жалу, которое расплавляет припой. Существуют паяльники со сменными жалами.
Корпус нагревательного элемента – это, как правило, металлическая трубка с отверстиями для отвода избыточного тепла. Шнур питания чаще двужильный с сечением, обеспечивающим безопасное использование инструмента определенной мощности.
Терморегулятор может быть встроен в корпус паяльника, а может быть интегрирован в блок питания. Второй вариант чаще встречается у паяльников, работающих на низком напряжении – 12 В или 36 В. Такими паяльниками чаще пользуются для монтажа электрических плат.
Плюсы и минусы газовых паяльников
У этого устройства есть положительные и отрицательные стороны. Чтобы сделать окончательный выбор, нужно предварительно познакомиться с ними подробнее. Газовый паяльник имеет достоинства:
- быстрый разогрев, не больше 30-ти сек.;
- автономность работы;
- высокая эффективность пайки;
- компактность и небольшой вес изделия;
- газовый паяльник с пьезоподжигом можно использовать без источника огня;
- возможность нагрева до температуры +2000̊С;
- простая регулировка пламени;
- доступная стоимость.
Среди недостатков газового паяльника выделяют:
- проблемы в поиске запчастей;
- неудобный способ заправки;
- негерметичный топливный канал;
- шумность работы;
- возможные проблемы с розжигом (устройство не включается, пламя очень маленькое и тухнет).
Электрические паяльники
Электрические паяльники
Пожалуй, паяльник можно найти в любом доме. Это такой же необходимый инструмент, как и молоток, или гаечный ключ. Несмотря на то, что в продаже есть большой выбор паяльников, всех их можно разделить на четыре группы: паяльники электрические, паяльники газовые индукционные паяльники (новый, современный вид) и паяльные станции. Разновидностью электрических паяльников является импульсный паяльник. Электрические паяльники различают по типу нагревательного элемента (керамический, нихромовый).
Электрический паяльник с нихромовым нагревательным элементом
Это паяльник, нагревательный элемент которого состоит из нихромовой спирали, намотанной на трубку из керамики или слюды. При включении паяльника в сеть ток проходит через спираль, быстро ее нагревая, и тепло от спирали передается медному жалу паяльника, то есть, его рабочей части. Ток может быть переменным сетевым, или переменным/постоянным низкого напряжения.
Такие паяльники приобрели широкое распространение в силу ряда причин. Так, они достаточно надежны и нетребовательны, долговечны, хотя и не рассчитаны на применение в таких объемах, как керамические паяльники. Однако, для радиолюбителя, или для человека, который занимается пайкой «для себя» такие паяльники прекрасно подойдут, и прослужат долгий срок. Электрический паяльник с нихромовым нагревательным элементом неприхотлив, не боится падения, температурных перепадов. Даже если использовать нихромовый паяльник часто, он прослужит немало лет. Сам же нагревательный элемент сложно повредить, и даже если изоляция придет в негодность, паяльник будет исправно работать, хотя, конечно же, использование такого паяльника не рекомендуется, по вполне понятным причинам.
Электрический паяльник керамический нагревательный элемент
Как понятно из названия, в качестве нагревательного элемента такого паяльника выступает керамический стержень, который нагревается при подведении напряжения к его контактам. Как правило, керамический нагревательный элемент имеет форму цилиндра и вставляется в полое жало. Этим обеспечивается одно из преимуществ керамических паяльников – все тепло от элемента передается жалу, обеспечивая быстрый его нагрев и достаточно высокую температуру нагрева.
Проводники и термодатчик «впечатываются» в керамику и «оборачиваются» вокруг керамического же стержня. Толщина проводников крайне мала, этим и обуславливается один из недостатков паяльников с керамическими нагревательными элементами – хрупкость.
Так, случайно поломать нагревательный элемент нельзя, но что касается падений с высоты и ударов (например, постукивание для сбрасывания лишнего припоя), то на элементе могут появиться трещины, с повреждением проводников. В результате нагревательный элемент выходит из строя и ремонте не подлежит. Тоже касается и перепада температур – при попадании воды на элемент, или при повышении/понижении сопротивления жала (если присоединить «неродное», большей, или меньшей длины).
При этом, электрический паяльник с керамическим нагревательным элементом лучше держит температуру, отличается высокой надежностью, не «пробивает» корпус. Такие паяльники долговечны и могут использоваться тем, кто много паяет и оставляет паяльник включенным надолго. Керамические паяльники могут выдавать большую мощность, чем нихромовые, быстрее нагреваются.
В нашем интернет магазине вы сможете купить паяльники всех классификаций: классический, паяльник молотковый, паяльник пистолет, паяльник топор.
Напряжение питания паяльников
Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт
Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.
Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:
- Нагревательным элементом выступает вторичная обмотка.
- Конструктивные особенности обеспечивают быстрый нагрев жала.
- Низкий показатель потребительской мощности.
- Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.
Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.
Последовательность расчета деталей электрической схемы
Выбор мощности паяльника
Основным показателем эффективности конструкции является количество теплоты, выделяемой на жале в момент прохождения через него электрического тока. Его сила, специально увеличенная режимом короткого замыкания, как раз и разогревает медь наконечника.
Ток, проходящий через жало моего паяльника, немного превышает 200 ампер. Специально проверял токоизмерительными клещами. А вот напряжение, даже в режиме холостого хода, меньше десятых долей вольта. Поэтому оно не представляет особой опасности при пайке.
Произведение тока, проходящего по силовой обмотке на величину напряжения на ней, характеризуется вторичной или выходной мощностью трансформатора S2. Вот эта величина нас и интересует. Однако, для упрощения расчета будем начинать оперировать с первичной мощностью S1, определяющей потребление электроэнергии.
Она отличается на коэффициент полезного действия — кпд. Ее значение в 65 ватт взято за основу промышленного образца, показанного на первой фотографии. Для своих целей я выбрал 80 ватт.
Влияние КПД
Конструктивное соотношение между вторичной мощностью трансформаторов для радиоэлектронных устройств и кпд приведено в таблице.
| КПД | Мощность в ваттах |
| 0,95÷0,98 | ≥1000 |
| 0,93÷0,95 | 300÷1000 |
| 0,90÷0,93 | 150÷300 |
| 0,80÷0,90 | 50÷150 |
| 0,50÷0,80 | 15÷50 |
Набор магнитопровода пластинами из трансформаторного железа
Магнитные характеристики магнитопровода и трансформатора в целом определяются:
- объемом железа;
- и его свойствами.
На второй параметр мы особо повлиять не можем, ибо используем то железо от старого трансформатора, которое попало под руку. Поэтому применяем самую простую усредненную методику, не особо вдаваясь в сложные коэффициенты, поправки, графики.

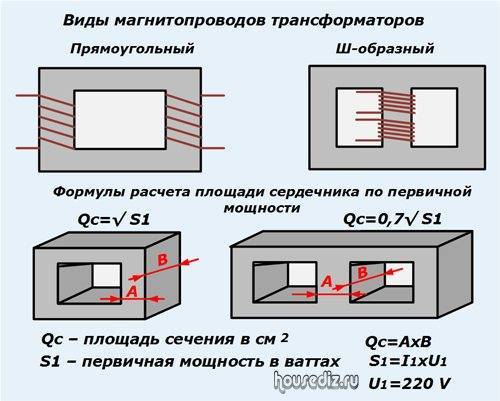

Для паяльника мы можем выбрать магнитопровод одной из форм:
- прямоугольника;
- Ш-образный.
Площадь его сечения для каждого случая показана на картинке. Здесь же приведены формулы для расчета.
Выбрав первичную мощность паяльника в ваттах и зная форму магнитопровода вычисляем Qc — площадь сечения по эмпирической формуле.
Определив ее и измерив размер «А» на железе можно рассчитать глубину «В», которую потребуется набрать определенным количеством пластин.
Расчет провода для обмотки катушки
Определение диаметра
По первичной мощности, например, 80 ватт и напряжению 220 вольт не сложно рассчитать ток, который будет протекать по первичной катушке.
80/220=0,36 А.
Далее работает эмпирическая формула: d=0.8√I.
Где d — диаметр проволоки в мм, а I — ток в амперах.
Используем эмпирическую закономерность, называемую количеством витков на вольт — ω’. Ее вычисляют:
ω’=45/Qc.
Первичная катушка
Qc уже вычислена раньше. Определив ω’ следует эту величину умножить на 220, ибо у нас в первичной обмотке действует такое напряжение, а не один вольт.
Вторичная катушка
Для цепи подсветки напряжение 4,5 вольта. На него и умножаем полученное значение ω’.
Обе вычисленные величины: диаметр и количество витков усреднены. Ими придется варьировать в небольших пределах с учетом того, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить — паяльник работает в кратковременном режиме.
А вот с числом витков поступать следует осторожнее. Они сильно влияют на вольтамперную характеристику паяльника и общую картину нагрева жала.
Силовая катушка делается двумя витками.
Особенности спаивания медного кабеля с алюминиевым
Как известно, токопроводящие жилы проводов и кабелей изготавливают из меди и алюминия. Наиболее эффективными являются проводники из меди, но часто возникают случаи, когда два провода с разными материалами жил нужно соединить друг с другом. Сразу надо отметить очень важный момент, что паять медь с алюминием нельзя. Это обусловлено их физическими свойствами:
- Медь при нагревании (когда проходит ток) расширяется меньше, что связано с высокими показателями проводимости
- Алюминий расширяется при нагреве больше
При постоянном расширении и сужении жил кабеля, в месте соединения посредством припоя формируются микротрещины. С течением времени они увеличиваются, а на этом участке повышается сопротивление, и растет величина тока. Чем больше ток, тем выше нагрузка, что в итоге приводит к разрыву связи. Именно поэтому паять алюминий с медью нельзя, так как такое соединение будет считаться не надежным.
При необходимости соединения двух проводников из разных материалов, следует воспользоваться следующими методами:
- Соединить их при помощи скрутки. Место соединения следует тщательно заизолировать. Однако этот способ также не считается надежным, ведь в месте соединения будет увеличиваться сопротивление
- Воспользоваться болтовым соединением. Для этого можно воспользоваться болтом с гайкой и тремя шайбами. Намотать между шайбами на стержень болта жилы проводов, и сжать их при помощи гайки. Однако этот способ считается устаревшим, и сегодня вместо болтов используются клеммные колодки
Из любой ситуации можно всегда найти выход, но самое главное — сделать это правильно.
Устройство импульсного паяльника
Импульсный паяльник представляет собой прибор, предназначенный для проведения монтажных работ при сборке схем электронных устройств. Нагревательный элемент такого прибора представляет собой жало, изготовленное из медной проволоки. Нагрев рабочего элемента осуществляется за счет пропускания через него электротока низкого напряжения. Инструмент импульсного типа действия использует небольшое количество электрической энергии. Высокая экономичность такого паяльника обусловлена тем, что электроток пропускается через рабочий наконечник только в процессе проведения пайки. Прибор состоит из преобразователя сетевого электрического напряжения в напряжение с высокой частотой. Преобразователь на выходе выдает электроток с частотой 18-40 кГц. Помимо этого, в состав устройства входит высокочастотный понижающий трансформатор и микропроцессорная схема управления. Вторичная обмотка в понижающем трансформаторе на своих концах имеет токосъемники, предназначенные для закрепления на них жала.
Схема трансформатора импульсного паяльника.
Жало к токосъемникам крепится при помощи болтов. Современные импульсные устройства для осуществления пайки имеют в своей конструкции индикаторы уровня мощности и эффективную подсветку области проведения работ. Корпус современного инструмента изготавливается из термостойкой пластмассы.
Преимуществами таких приборов являются низкое энергопотребление, небольшая масса инструмента и компактность, которая обеспечивается применением в конструкции современных высокочастотных преобразователей. Некоторые устройства имеют помимо индикатора и регулятор мощности, что позволяет проводить работы как с небольшими изделиями, так и с деталями электронных схем значительного размера
Импульсный паяльник следует осторожно использовать при проведении пайки электронных элементов, которые очень чувствительны к высокочастотному напряжению, возникающему на жале прибора
Виды наконечников
Микропаяльник для пайки микросхем
В зависимости от материала изготовления, наличия или отсутствия покрытия, формы рабочей части, наконечники подразделяются на множество видов.
Материал изготовления
В зависимости от того, из какого материала изготовлена основа наконечника, имеет ли он специальное необгорающее покрытие, жала для паяльного оборудования бывают следующих видов:
- Простые медные без покрытия – изготовленные из меди они не имеют защитного покрытия, вследствие чего очень быстро обгорают и выходят из строя. Такими наконечниками в последнее время комплектуются только самые дешевые и простые сетевые паяльники.
- Медные с необгорающим покрытием – самые распространённые и недорогие жала, у которых медная основа покрыта двумя защитными слоями, предотвращающими выгорание меди и значительно увеличивающими срок службы наконечника.
- Керамические – редко встречающиеся наконечники, изготовленные из специальной обладающей высокой теплопроводностью керамики. Большого распространения не получили из-за своей хрупкости и высокой цены.
- Составные – выполненные из 2-3 металлов (медь, никель, железо), такие рабочие органы паяльного оборудования встречаются еще реже керамических, так как имеют еще более высокую стоимость.
Из 4 описанных видов наконечников наиболее удобными и недорогими являются медные модели с необгорающим покрытием.
Форма рабочей части
Виды наконечников по форме рабочей части
Также наконечники для паяльного оборудования подразделяются на 5 видов по форме рабочей части жала:
- «Игла» – жало с тонким кончиком применяется для пайки очень мелких радиодеталей.
- «Лопатка» – долотообразное слегка скошенное жало, обладающее большой площадью соприкосновения с рабочей поверхностью, медленным остыванием. Применяется для припаивания и отпаивания крупных радиодеталей.
- «Капля» – применяется для переноски небольшого количества припоя и пайки мелких и средних радиодеталей;
- «Изогнутое» – удобно при проведении паечных работ в условиях ограниченного пространства, удаления лишнего припоя, демонтажа сгоревших радиодеталей;
- «Конус» – стандартное жало, благодаря большой толщине и форме, сочетающее в себе преимущества описанных выше видов.
Наиболее удобным и распространенным среди данных видов наконечников является конусовидный – он используется для большинства паечных работ, имеет относительно небольшую стоимость, обладает долговечностью и надежностью.
