Вентиляция в деревянном доме: необходимость, виды, материалы и монтаж

Борьба с конденсатом

При большой разнице температур внутри и снаружи отработанный воздух может конденсироваться на трубе и стекать вниз. Для минимизации конденсации, каналы теплоизолированы и помещены в общий канал с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению сквозняков.

Другой способ борьбы с конденсацией – установка конденсатоотводчика. В более старых системах вентиляции использовалась “выдра” – уплотнение для охлаждения теплого воздуха перед выходом на улицу.

Трубы, которые находятся в поле зрения, маскируются следующими способами:

  • спрятанные за подвесными и натяжными потолками;
  • укладываются в декоративные коробки;
  • встроены в мебель;
  • Закажите индивидуальный дизайн трубки.

В последнее время стали популярными системы, состоящие из большого количества воздуховодов малого сечения, в отличие от традиционного магистрального транспорта. Они подключены к одному большому приточно-вытяжному устройству, расположенному в подсобном помещении и соединенному с коллектором.

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

  • воздухоприемника;
  • нагревательных и охладительных приспособлений;
  • очистительных фильтров;
  • устройств, подающих воздух в помещения;
  • шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Вентиляционный клапан

Приточные вентиляционные системы бывают:

  • канальными — циркуляция воздуха осуществляется по трубам;
  • бесканальными — поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

  • наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
  • моноблочные — все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

  • возможностью регулировать температуру и объем подаваемого кислорода;
  • компактными габаритами;
  • функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
  • простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

  • шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
  • необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
  • потребность в регулярном обслуживании.

Принудительная вытяжная вентиляция в деревянном доме

В отдельных случаях масштабы постройки или особенности планировки не позволяют обеспечить требуемую кратность воздухообмена за счет одной только естественной тяги. Вот тогда-то и прибегают к устройству принудительной вентиляции.

Если приточных клапанов в доме несколько, вентилятор устанавливается в вытяжке. В этом случае говорят о принудительной вытяжной вентиляции. Можно оснастить вентилятором один вытяжной канал — в том помещении, которому требуется наиболее интенсивный воздухообмен. Более эффективное решение — объединить вытяжные каналы из нескольких помещений в один и установить на участке их схождений канальный вентилятор.

Принудительная вентиляция

Как и в случае с приточными клапанами, весьма желательно, чтобы вентилятор включался и выключался автоматически — по сигналу датчика-гигрометра. Только так можно добиться оптимальной кратности воздухообмена.

Если затраты на датчики и контроллер в ваши планы пока не входят, можно применить упрощенный вариант вытяжной принудительной вентиляции: вентилятор устанавливают в вытяжном канале ванной комнаты и подключают в цепь освещения параллельно со светильниками. Теперь он будет включаться, когда кто-то из пользователей включит свет.

Снабженный вентилятором вытяжной канал не обязательно делать вертикальным, его можно вывести на улицу через отверстие в стене.

Нормы естественной вентиляции

Российские строительные правила СП «Дома жилые одноквартирные», пункт 8.4. требуют:

Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:

Таблица из СП «Здания жилые многоквартирные»

Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22 оС ) .

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.

Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.

Система естественной вентиляции в частном доме работает следующим образом

Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.

В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.

Приточный клапан в окне.
Приточный клапан в стене.

Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? )

Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха. Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.

Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков,  служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.

Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.

В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.

В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух  не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.

Применение кондиционеров

Может ли кондиционирование воздуха заменить естественную циркуляцию воздушных масс в помещениях?

Любая система климат-контроля, даже самая дорогая, намного уступает простой системе вентиляции. Вы хотите думать быстро, чтобы сохранить свою эффективность? Чаще проветривайте помещение или, что еще лучше, не экономьте на системе вентиляции, потому что, например, зимой не всегда можно открыть окно на длительный срок.

Все сплит-системы имеют два блока, которые работают синхронно:

  1. Внешним компонентом является компрессор, который конденсирует хладагент;
  2. Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него, принудительно.

Воздух, который впоследствии охлаждается, также забирается изнутри помещения. Это означает, что сплит-система охлаждает и пропускает одинаковую массу воздуха.

Некоторые модели также вытягивают воздух из окружающей среды, в том числе, но его количество не превышает 5%, поэтому кислород даже в этом случае не попадает в помещение в достаточном количестве. Цена таких инноваций значительно выше, чем у стандартных технологий, и они не решают проблему.

Типичные проблемы с вентиляцией

Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.

Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.

Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.

Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.

Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.

Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.

Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.

На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.

Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.

По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В. Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении

Такие конструкции можно использовать как в частных, так и в многоквартирных домах

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

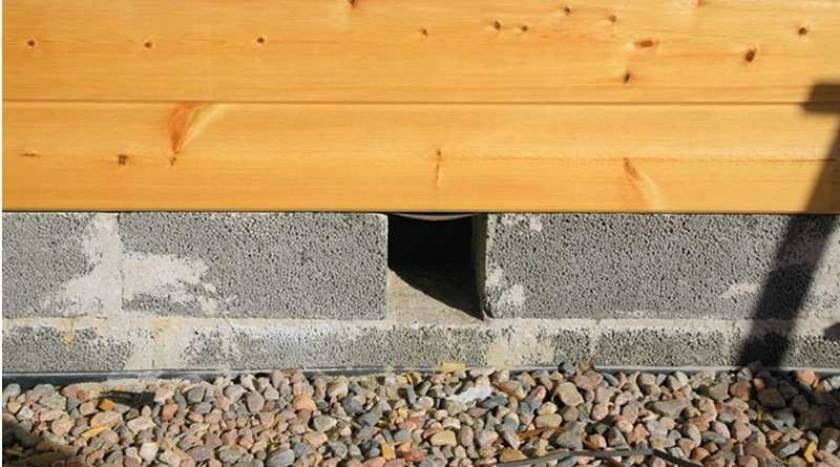

  • Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
  • Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
  • Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

Как выглядят продухи в фундаменте При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Предлагаем ознакомиться Гараж на свайном фундаменте

Самостоятельно эта операция выполняется в следующей последовательности работ:

  • подготовить бур с алмазным наконечником или алмазную коронку;
  • рассчитать места расположения арматурной сетки и постараться не попасть в нее;
  • в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

  • разметить места проемов;
  • выпилить бензопилой сквозные проемы;
  • вырубить и подтесать горизонтальную поверхность;
  • встроить в проемы короба из досок;
  • защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Как в частном доме сделать вентиляцию: расчеты и пошаговый монтаж

Для расчета вентиляции в частных домах потребуются некоторые основные значения. Это параметры каждого помещения, его назначение и нормы производительности для естественного и принудительного воздухообмена.

Нормы для пассивной вентиляции

Вентканалы для пассивного воздухообмена располагаются вертикально и идут от каждого помещения к крыше. В жилом помещении атмосфера должна полностью обновляться каждый час.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»Спросить у специалиста“Для расчётов принудительной вентиляции потребуется суммировать необходимые нормы воздухообмена каждой комнаты с учетом её площади и на основании полученной суммы подбирать оборудование, которое справится с этой задачей.”

Например: в доме три комнаты, кухня, санузел и котельная. Рассчитываем производительность для каждого помещения в соответствии с его назначением и площадью:

  • кухня -90 кубометров в час;
  • санузел – 50 кубометров в час;
  • котельная – 70 кубометров в час;
  • детская комната – 40 кубометров в час;
  • гостиная – 120 кубометров в час;
  • спальня – 60 кубометров в час.

Итого – 430 кубометров в час на весь дом. Следовательно, для успешной работы вентиляционной системы потребуется установка, способная освоить такой объем воздуха. Можно поставить один агрегат или поделить мощность на потребности каждой комнаты и монтировать установки отдельно.

Пример того, как правильно сделать вентиляцию в частном доме в следующем видеосюжете:

Прежде, чем решить, как сделать вытяжку в частном доме, ознакомьтесь с нормативами СНиП и АВОК Они предлагают использовать для расчета нормы воздухообмена. Показатели в этих документах несколько различаются, так что для самостоятельных расчетов лучше выбирать большее значение.

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещенийОбъем воздухообмена или его кратность
Жилые30 м³/ч
Кухня60 – при 2-хкомфорочной плите

75 – при 3-х

90 – при 4-х

Ванная25
Туалет25
Совмещенный санузел50
Душевая5-кратный обмен
Гардеробная1,5-кратный
Кладовая1,5-кратный
Кабинет0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Вентиляционные плинтуса и решетки

Для обеспечения хорошей циркуляции воздуха в пространстве между черновым и чистовым полами применяют следующий способ. При укладке досок чистового пола оставляют зазор между стеной и краем последней доски – около 2,5-3 см, который в дальнейшем закрывается плинтусом. По углам комнаты, отступив на 15 см от плинтуса, проделывают отверстия для вентиляции и закрывают вентиляционными решетками.

Часто, для увеличения кратности воздухообмена, в дополнение к решеткам устанавливают специальные вентиляционные плинтуса, в которых имеются отверстия для прохождения воздуха, диаметром около 10 мм. Плинтус крепят по всей длине на двух противоположных сторонах комнаты.

Высокие показатели кратности воздухообмена достигаются применением щелевого плинтуса, когда при его установке, под материал через каждые 50-75 см подкладывают деревянные прокладки толщиной 12 мм. Образовавшиеся в результате щели обеспечивают хорошую вентиляцию пространства под полом.

Необходимо также отметить, что совет, консультация или просто присутствие специалиста при обустройстве системы вентиляции дощатых полов, поможет избежать досадных ошибок в таком простом процессе.

Устройство системы вентилирования санузла

Проще всего вам будет оборудовать своими руками естественную вентиляцию санузла в деревянном доме. Для этого внизу и вверху на стенах помещения сделайте вентиляционные отверстия и оборудуйте их решетками.

Если естественного проветривания недостаточно, придется делать принудительную вентиляцию в санузле деревянного дома. Циркуляция воздуха в системе будет усиливаться за счет действия вентилятора, а запахи и испарения станут выводиться по сети вентканалов.

Установить вентилятор вы можете на чердаке, и он будет общим для всей системы. При его установке соблюдайте меры безопасности:

  • применяйте только специализированные вентиляторы, обладающие повышенным классом защиты от возгораний;
  • располагайте воздуховод с вентилятором не на деревянном чердачном настиле, а на металлических подставках;
  • для использования в деревянном доме приобретайте воздуховоды только из негорючих материалов;
  • по возможности, вентиляционная решетка с вентилятором в вашем санузле должна быть оснащена противопожарным клапаном.
