Виброплита: виды, строение, принцип работы, чем руководствоваться при выборе

Чем отличается виброплита от вибротрамбовки?

Основные отличия вибрационной плиты от трамбовки заключается в:

  • Объеме работ. Виброплиты в принципе подходят для выполнения работ любой сложности и объема, а используются зачастую там, где нецелесообразна эксплуатация крупногабаритной трамбовочной техники. Для выполнения легких уплотнительных работ используется вибротрамбовка.
  • Роли человека в процессе работы. Виброплита требует в процессе работы только человеческий контроль, в то время как трамбовку необходимо постоянно удерживать в вертикальном положении.
  • Работе в затрудненных местах. По этому показателю выигрывает вибротрамбовка, так как она имеет компактные размер, а главное – небольшую трамбовочную поверхность.
  • Под виброногу нет необходимости расчищать пространство, и она не занимает много места.

Если говорить просто, то различие кроется в том, что площадь рабочей поверхности вибротрамбовки намного меньше, чем у виброплиты, а потому первую берут под глубокие места с небольшой поверхностью, а вторые для широких и длинных участков.

Назначение и принцип действия виброплиты

Трамбовочная виброплита представляет собой вибрационную машину, предназначенную для уплотнения сыпучих материалов дорожных оснований, а также грунтов.

Принцип работы основан на вибрационном колебательном воздействии рабочего органа на верхнюю прослойку материала.

За счет достаточно большой массы в паре с вибрацией, виброплита с легкостью трамбует рыхлую поверхность.

Происходит это следующим образом: под действием вибрации более мелкие частицы, например, щебня, изменяют свое расположение, как бы осыпаясь вниз.

Плотность нижней прослойки материала повышается, на поверхности остаются самые крупные фракции, промежуток между которыми заполняется мелкими.

Под самим же весом машины происходит непосредственно прессование материала.

Яркий пример использования виброплиты – укладка асфальта, когда по какой-либо причине эксплуатация полноразмерной строительной техники дорожных служб невозможна или попросту нецелесообразна.

Строительные площадки – еще одно место, где машина используется повсеместно.

Это, в первую очередь, уплотнение грунта, при укладке тротуарной плитки – песка, при декорировании загородных и садовых участков – отсыпки из гравия, натуральных камней или иных подобных материалов.

Уплотняющая виброплита активно применяется при прокладке железнодорожных и трамвайных путей, строительстве спортивных площадок, в ландшафтном дизайне.

Преимущества самодельной трамбовочной машины

Главное преимущество виброплиты, изготовленной своими руками, заключается в её низкой стоимости и возможности качественного и эффективного выполнения работы. Простая конструкция обеспечивает надежность и долговечность механизма. Кроме этого, самодельная виброплита позволяет:

  • безопасно выполнять трамбовку любых поверхностей;
  • сократить объемы ручного труда при выполнении работ;
  • повысить качество оснований пешеходных дорожек и площадок;
  • хорошо уплотнять сухие цементные и полусухие бетонные смеси при их укладке.

Наличие механизма для уплотнения рыхлых грунтов и насыпных материалов позволит вам выполнить любые объемы работ по благоустройству и наружному дизайну.

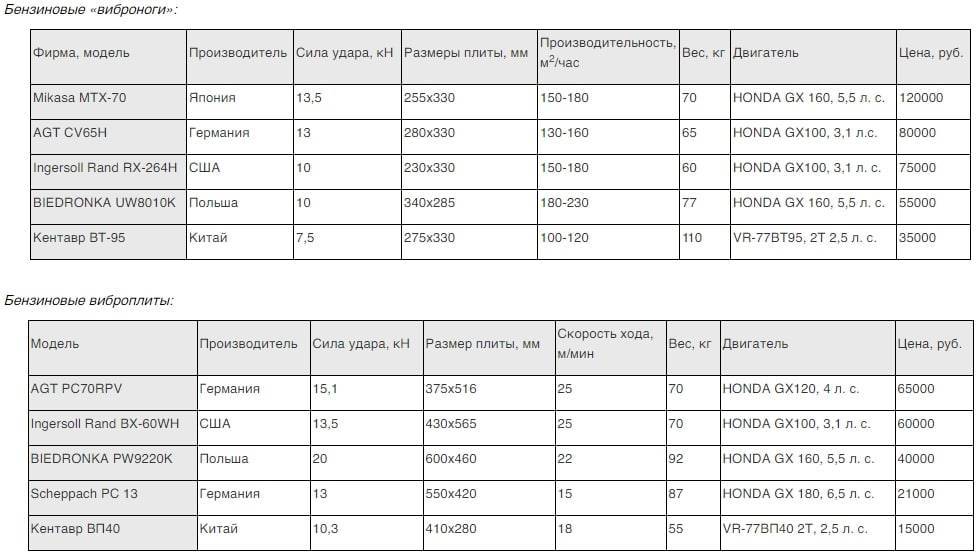

Обзор покупных вариантов.

Разновидности и критерии выбора

На рынке представлен широкий ассортимент подобных инструментов. Они отличаются по комплектации, базовым характеристикам (тип двигателя, вес и мощность), а также по назначению в работе. При выборе конкретной модели следует учитывать цели и объем работы, особенности конструкции.

По типу двигателя

Виброплита может быть оснащена топливным (бензиновый и дизельный) или электрическим двигателем. Устройство, работающее от сети, имеет стоит дешевле и экономичнее в обслуживании. Главный минус такого инструмента – небольшая мощность, а также необходимость подключения к источнику энергии.

Бензиновые и дизельные виброплиты имеют большую мощность, подходят для работы в зимнее время года при отрицательной температуре поверхности, воздуха. Обладают высокой износостойкостью, просты в обслуживании и не зависят от наличия сети.

Мощность двигателя

Этот параметр определяет, с какой скоростью и плавностью виброплита будет двигаться по сложным поверхностям, например, наклонным или из вязкого материала. Измеряется в лошадиных силах или ваттах. После запуска устройство автоматически тянет себя вперед, поэтому не требуется прикладывать дополнительного усилия. Чем выше мощность двигателя, тем эффективней аппарат будет подниматься на подъемах, снижается риск зарывания в рыхлом грунте.

По весу

От массы инструмента напрямую зависит качество работы. Чем выше масса и размер устройства, тем сильнее он трамбует сыпучий материал. В сочетании с высокой мощностью двигателя практически не требуется прикладывать физических усилий. В зависимости от веса выделяют следующие виды виброплит:

  • легкие, до 75 кг;
  • универсальные – 75-90 кг;
  • средней тяжести – 90-140 кг;
  • тяжелые – 140 кг.

Промышленные виброплиты могут весить и более 200 кг, такие устройства имеют высокую цену и не используются для бытовых задач. Выбор модели по этому параметру следует выбирать в зависимости от типа работ. Чем плотнее требуется усадка и прочнее сыпучий материал поверхности, тем тяжелее должен быть аппарат.

По вибрационному усилию и площади рабочей поверхности

Вибрационное усилие – это мощность толчка, которая передается от вибрационного устройства к рабочей поверхности плиты. Чем выше этот показатель, тем с более плотными материалами можно работать. Он напрямую зависит от размера плиты. Большие по площади рабочие поверхности создают меньшее давление на конкретный участок работы. Средний коэффициент вибрационного усилия – 0,3. Именно поэтому рекомендуется выбирать аппарат с небольшой или средней по площади плите.

На результативность работы влияет и материал рабочей поверхности. Она может быть выполнена из чугуна или стали. Рекомендуется выбирать именно первый вариант, так как чугунные модели всегда имеют меньшую вибрационную плиту.

По назначению

При выборе аппарата следует учитывать, для какой задачи он требуется. Выделяют два основных типа виброплит по характеру работы:

  • для укладки тротуарной плитки, щебня, асфальтного покрытия. Имеет большую площадь рабочей поверхности. Изготовлена из стали, есть закругленные края для повышения качества уплотнения на стыках, в углах, рядом с бордюрами и столбами. В профессиональных моделях есть система орошения для увлажнения поверхности, что позволяет избежать налипания асфальта или бетона.
  • Виброплиты для трамбовки грунта и песка имеют массивную рабочую зону. Для стабильности работы ее изготавливают рифлёной, в качестве материала применяют чугун. Устройство обладает мощным вибрационным механизмом, что позволяет добиться высокого уровня колебаний.

Для конкретных целей разработаны специализированные устройства для трамбовки. К ним относят виброногу, пневмотрамбовку и виброуплотнитель бетона. Они отличаются небольшими габаритами, а также возможностью использования на ограниченной площади. Например, виброногу удобно применять на заставленной строительной площадке или в помещении.

Виды виброплит и их технические характеристики

Существуют различные виды виброплит на сегодняшнее время. Все виды виброплит в свою очередь делятся по типу используемого топлива, по весу, классу и т. д.

По типу топлива виды виброплит бывают:

  • Бензиновые виброплиты;
  • Виброплиты, работающие исключительно от электричества;
  • Виброплиты на дизельном топливе.

Основным преимуществом электрического вида виброплит является их низкая стоимость и неприхотливость в обслуживании. В тоже время электрические виброплиты имеют большое количество недостатков. Основной их минус это небольшая мощность, зависимость в работе от электричества.

Преимуществами бензиновых и дизельных виброплит являются большая мощность, независимость от электроэнергии и возможность работы зимой, когда температура на улице ниже нуля. Если говорить о долговечности бензиновых и дизельных видов виброплит, то, конечно же, бензиновые виброплиты в этом сильно уступают дизельным виброплитам.

Классификация виброплит по весу

Основным параметром, определяющим сферу использования вибротрамбовок, является класс. Подразделяются плиты:

  • на легкие. Вес таких аппаратов не превышает 75 кг.
  • универсальные. Эти устройства имеют массу до 90 кг.
  • средней тяжести. В указанную группу входят плиты, чей вес достигает 140 кг.
  • тяжелые.

Рассматриваемое оборудование является самым мощным, имеет массу 200 кг и более. Любая прямоходная виброплита совершает только поступательное движение, что отличает ее от реверсивных моделей. Устройства легкого класса широко используются на этапе подготовки перед проведением кладки тротуарной плитки или брусчатки. Подходят они для ландшафтных работ, предполагающих трамбовку гравия, песка и других материалов, уложенных слоем не больше 15 см.

Универсальные виброплиты применяются при ремонте асфальтных и бетонных покрытий. Они получили наиболее широкое распространение благодаря оптимальному сочетанию положительных характеристик и стоимости. С их помощью можно утрамбовывать слои гравия, песка, асфальтных смесей, плитку толщиной в 25 см.

Среднетяжелые трамбовки способны выполнять послойное уплотнение грунта. Их применяют при строительстве дорожных полотен, автострад, выполнении локального ремонта, утрамбовке траншей, оснований возле фундамента. Общая толщина слоев может достигать 30 см. Они могут состоять из песка, асфальтной крошки, гравия.

Тяжелые вибромашины используются в промышленности. Они подходят для трамбовки материалов любого типа, начиная от песка, заканчивая грунтом, вязкой глиной, крупным щебнем, шлаком. Применяются агрегаты на крупных строительных объектах, где требуется подготовка основания перед заливкой полов. Слои, обрабатываемые им, могут составлять 60 см.

Рекомендации по изготовлению

Все фирменные агрегаты этого типа отличаются достаточно высокой стоимостью, и сделав его самостоятельно, можно хорошо сэкономить. Качество работ, выполненных с помощью самодельного инструмента, будет высоким. Для изготовления виброплиты потребуются следующие материалы:

  1. Листовой металл толщиной 8 мм для изготовления основы рабочей платформы.
  2. Два швеллера.
  3. Мягкие подушки из эластичного материала (2 шт.) для установки на ручках инструмента.
  4. Болты для крепления силового агрегата.
  5. Труба металлическая.

Сначала предстоит решить, будет ли инструмент переносным, или лучше сделать колесный вариант. Во втором случае к числу необходимых материалов стоит добавить 2 колеса. Переносной агрегат максимально прост в изготовлении и состоит из 4 основных элементов: силовой установки, эксцентрика, платформы и рукоятки.

Порядок действий

Инструмент собирается в следующей последовательности:

  1. В стальном листе с помощью болгарки необходимо сделать несквозные пропилы на расстоянии 10−15 см от каждого края. В результате конструкции можно будет придать форму лыж. В противном случае инструмент не сможет передвигаться по грунту и будет в него постоянно зарываться. Края листа загибаются, а стыки тщательно провариваются.
  2. В середине плиты предстоит установить площадку для силовой установки, а в качестве материала лучше всего использовать швеллеры.
  3. После монтажа двигателя нужно его сбалансировать. При смещении центра тяжести во время работы инструмент будет постоянно уводить в сторону максимального веса, и для его удержания придется прикладывать значительные физические усилия.
  4. Силовая установка подбирается на основе личных предпочтений. Если есть возможность, можно использовать электродвигатель от списанного оборудования, что позволит значительно сэкономить на стоимости инструмента.

Так как простые электромоторы не рассчитаны на поперечные нагрузки, в отличие от специализированных силовых установок, необходимо подумать о приобретении запасных подшипников. Кроме этого, нужно усилить корпус со стороны установки эксцентрика. Завершающим этапом работ будет установка рукояток и демпферов на них. В противном случае высок риск развития заболеваний суставов запястий из-за сильной вибрации во время работ.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

  1. Площадь рабочей поверхности.
  2. Вибрационное усилие.
  3. Мощность мотора и вид потребляемого топлива.

параметр не должен превышать показатель 0,3

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Какую виброплиту выбрать?

Выбор виброплиты основывается на задачах, которые она должна решать, так как универсальных моделей нет.

Так, например, если планируется класть асфальт, избегая повреждений, выбор падает на модели весом до 100 кг, которые обязательно должны иметь систему смачивания, предотвращающую прилипание горячего материала.

Модели весом до 75 кг отлично подходят для укладки тротуарной плитки.

Для этих целей они оснащаются полиуретановыми ковриками, предотвращающими механические повреждения брусчатки и камня.

Виброплиты весом от 150 кг имеет смысл приобретать в случае масштабного строительства, когда требуется не только производительность, но и возможность прессовать слой материала повышенной толщины.

Это касается, например, засыпки котлованов.

Для укладки плитки

Для укладки брусчатки нужны легкие и маломощные аппараты, бьющие с силой не более 10-11 кН. Такие машинки уплотнят песчаную подушку на необходимые 10-15 см., а при укладке не повредят плитку

При покупке обратите внимание на наличие специальной амортизирующей подушки на плиту для работы с брусчаткой и тротуарной плиткой. Инструмент этого класса самый дешевый, достойный аппарат обойдется не дороже 30 000 руб

Рекомендую к покупке тем, кто строит дом своими силами.

Sheppach HP 1300 S – от 24 500 руб.

Машина произведена с немецкой дотошностью к деталям: комплектующие и материалы достойного качества. При этом недорогая и предельно компактная. Вибрационное машины усилие 13 кН, этого недостаточно для уплотнения асфальта и много для укладки плитки. Зато в комплекте идет полиуретановая насадка для укладки брусчатки.

Плюсы:

  • Высокая мощность двигателя обеспечит большой ресурс инструмента
  • Возможна регулировка оборотов и силы удара
  • Есть транспортировочные колеса, ручка складывается
  • Рабочая подошва маленькая и закруглена, можно работать возле стен и в углах.

Минусы:

  • Высокий шум. 105 дБ шума – большой недостаток этого двигателя. Хонда шумит на 20-30 дБ меньше.
  • Вес несколько избыточный для укладки тротуарной плитки

Характеристики Sheppach HP 1300 S

ХарактеристикаЗначение
Размеры плиты, см.54 х 42
ДвигательLifan
Тип запускаРучной
Мощность, л.с.6.5
Вес, кг86, 5
Частота вибраций, уд./ мин.5500
Скорость перемещения, м./ мин.15
Глубина уплотнения, см.30
Сила удара, кН13
Принцип работыПрямоходная
Уровень шума105 дБ
КомплектацияКоврик для плитки
Разработка / производствоГермания

На следующем видео можно увидеть эту виброплиту в действии:

HAMER X-60C – от 19 500 руб.


Главное достоинство этого аппарата – низкая стоимость. Эта машина для непродолжительных работ и непрофессионального использования из-за высокого уровня шума и вибраций на ручке. Двигатель Loncin в целом надежный, но требует своевременного обслуживания.Характеристики HAMERX-60C

ХарактеристикаЗначение
Размеры плиты, см.32 х 49
ДвигательLoncin 154F
Тип запускаРучной
Мощность, л.с.3
Вес, кг60
Частота вибраций, уд./ мин.5100
Скорость перемещения, м./ мин.20
Глубина уплотнения, см.20
Сила удара, кН9
Принцип работыПрямоходная
Уровень шума120 дБ
Комплектацияковрик для плитки, транспортировочные колеса
Разработка / производствоКитай

Эксперт рассказывает о характеристиках этой модели:

Zitrek Z3K60 – от 24 500 руб.

Машина выполнена добротно, приятна в управлении, качество деталей на высоком уровне. Этот аппарат для длительной работы. Полиуретановый коврик для плитки придется купить отдельно. Это единственный недостаток этой модели. Характеристики Zitrec Z3K60

ХарактеристикаЗначение
Размеры плиты, см.53 х 37
ДвигательLoncin 160F
Тип запускаРучной
Мощность, л.с.5,5
Вес, кг63
Частота вибраций, уд./ мин.5400
Скорость перемещения, м./ мин.15
Глубина уплотнения, см.35
Сила удара, кН11
Принцип работыПрямоходная
Уровень шума105 дБ
Комплектациятранспортировочные колеса, нет коврика
Разработка / производствоЧехия / Китай

Автор следующего видео рассказывает о впечатлениях после покупки этой виброплиты:

Устройство и принцип работы виброплит

Основные узлы этого оборудования:

  • рабочая плита;
  • вибратор;
  • двигатель на раме;
  • муфта.

В состав вибратора, который является основным рабочим узлом трамбовочного оборудования, входят: дебалансный вал (один или несколько), смонтированный на подшипниковых опорах, и цилиндрический корпус. Если такой вал один, то инструмент относится к категории прямоходных, если два – оборудование реверсивное. Для повышения комфорта оператора применяют амортизационные коврики и специальные перчатки, способные частично гасить вибрации.

Принцип работы основан на ударных действиях, оказываемых на сыпучие компоненты. Важную роль играет не только сила ударов, но и их амплитуда и частота. Под действием вибраций мелкие фракции осыпаются вниз, заполняя пустоты между крупными зернами. Благодаря такому эффекту, плотность нижнего слоя максимально возрастает. На степень уплотнения значительно влияет вес самого агрегата.

Виброплиты для уплотнения асфальта используются в случаях, когда применение полноразмерной дорожно-строительной техники является нерациональным или невозможным из-за стесненности условий. Вибрационные плиты современной конструкции обеспечивают:

  • экономный расход топлива – дизельного, бензина, электроэнергии;
  • проведение работ возле стен, люков, колодцев, в траншеях;
  • возможность регулировки рабочего режима, установки оптимальной частоты и амплитуды вибраций, для электроплит – ограничение пускового тока.

Основные производители вибрационных плит

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Поделиться

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

  1. Ручки для направления, удерживания, переноса устройства.
  2. Электродвигатель необходимой мощи.
  3. Эксцентриковый дебаланс.
  4. Кабель питания.
  5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

  • перфоратор малых размеров;
  • электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

  • Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
  • Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
  • Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
  • Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

  • Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
  • Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

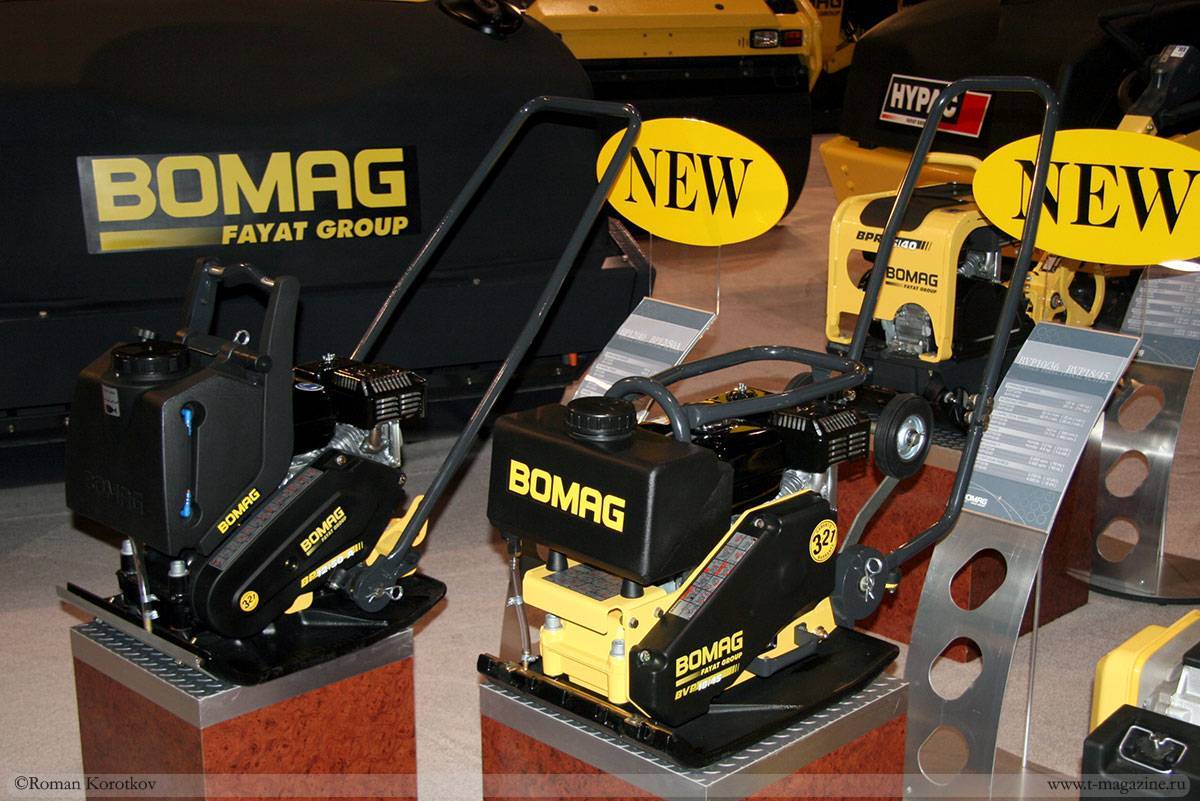

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
