Виды конструкторской документации

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта  (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Устанавливаются следующие размеры шрифта:  (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

ОБЩИЕ ТРЕБОВАНИЯ К ФОРМАМ ДОКУМЕНТОВ

  • 2.1. Содержание форм конструкторских и технологических документов должно отвечать требованиям соответствующих стандартов.

    Примеры оформления документов приведены:

    • в приложении 2 – конструкторских,
    • в приложении 3 – технологических.

    Примечания:

    1. При внесении изменений в документы заменой листов допускается исключать графу “№С-КИ” в формах приложения 2.
    2. Графу “Зона” формы 5 (“Спецификация”) приложения 2 допускается исключать и за счет нее увеличить размер граф “Наименование” и (или) “Обозначение”, если сборочный чертеж (схема) не разбит на зоны.
  • 2.2. Основная надпись документов должна соответствовать требованиям ГОСТ 2.104, ГОСТ 21.101, ГОСТ 3.1103 и настоящего стандарта.

    Примечания:

    1. Высота основной надписи документов, получаемых на АЦПУ, определяется типом печатающего устройства
    2. Ширину основной надписи документов, получаемых на АЦПУ, допускается увеличивать или уменьшать за счет изменения размеров граф (граф 11, 16 и (или) 1, 2, 28, 30 – для конструкторских документов, а также граф 3 и 26 – для чертежей и схем).
    3. Для конструкторских (технологических) документов при расположении дополнительных граф 19-23 (блока дополнительной информации Б4) под основной надписью ширину граф следует увеличивать или уменьшать так, чтобы их суммарная ширина совпадала с шириной основной надписи.
    4. При выполнении документов формата А4 с вертикальным расположением поля подшивки рекомендуется ширину основной надписи делать равной ширине информационного поля.
  • 2.3. Примеры оформления основной надписи для конструкторских документов приведены в приложении 4:
    • на черт. 9 и черт. 10 – для текстовых конструкторских документов (первый или заглавный лист и последующие листы соответственно);
    • на черт. 11 и черт. 12 – для чертежей и схем (первый или заглавный лист и последующие листы соответственно).

    Примечания:

    1. Допускается располагать дополнительные графы по ГОСТ 2.104, а также помещать содержащуюся в них информацию без нанесения граф. При этом допускается печатать слова сверху вниз. Графы 19-25 допускается также наносить штампом в поле подшивки на первом или заглавном листе, а на последующих листах эти графы не наносить.
    2. Дополнительные графы 24 и 25 располагают в левом верхнем углу формата или непосредственно за графой 26 (27, 28, 29 – при их наличии) – для чертежей и схем.
    3. При выполнении конструкторского документа формата А3 допускается переносить графы 19-23 в свободную нижнюю левую часть листа (черт 13).
    4. Если в конструкторском документе предусмотрен лист регистрации изменений, то графы 14-18 выполняются только на первом или заглавном листе, на последующих листах их допускается не выполнять.
    5. Графу 31 допускается не выполнять.
    6. Допускается выполнять основную надпись по черт. 14 и 15.
  • 2.4. При выполнении форм документов на АЦПУ следует применять краткую форму записи их наименований и обозначений, при этом сокращения должны соответствовать действующим стандартам.

    В качестве разделительной линии рекомендуется применять знак “подчеркивание” (черт. 1).

    ______________________________________________________________________________ _В_: ЦЕХ_: _УЧ_:_РМ__: _ОПЕР_: _____КОД, ___НАИМЕНОВАНИЕ_ОПЕРАЦИИ____ _Г_:___________ОБОЗНАЧЕНИЕ__ДОКУМЕНТА__________________________________ _Д:_КОД,__НАИМЕНОВАНИЕ_ОБОРУДОВАНИЯ_________________________________

    Черт. 1

    Примечания: В основной надписи документов допускаются следующие сокращения:

    в графе 10:

    • Р – разработал
    • П – проверил
    • Т – т. контролер
    • Н – н. контролер

    в графах 7 и 15:

    • Л – лист
    • С – страница

    в графе 8:

    • Л-В – листов
    • С-Ц – страниц.

    В формах документов допускаются следующие сокращения:

    • № С-КИ – номер строки
    • Ф-Т – формат
    • ОБОЗН. – обозначение
    • УКЛАД. – укладка.

Наши события

13 августа 2021, 12:09 Эфир RusCable Live от 13 августа. В гостях Эмилинк

12 августа 2021, 14:45 Большое видео о RusCable CLUB 2021!

9 августа 2021, 11:34 RusCable Insider #233 – Философия переработки VOLTA. Цветлит празднует 15 лет. Как энергопереход повлияет на цену меди?

3 августа 2021, 09:57 RusCable Insider #232 – Глобальный кабельный рынок. Алюминий для нацпроектов:соглашение АЭК и Русал. Продолжение Эксперт.Аналитики

30 июля 2021, 09:18 Гибридная транспортировка энергии с использованием сверхпроводящих кабелей

29 июля 2021, 13:55 Виталий Мещанов о мировой и российской кабельной промышленности

Эксплуатационные и ремонтные документы в составе КД

Эксплуатационные и ремонтные документы входят в состав конструкторской документации, однако у них есть определенная специфика, поэтому в рамках этого материала они рассматриваются отдельно.

В соответствии с ГОСТ 2.102 эксплуатационные и ремонтные документы, как и другие конструкторские документы, допускается выполнять в электронной форме. В то же время, чтобы эти документы считались легитимными, их должна удостоверять электронная подпись (ЭП) или удостоверяющий лист. Также в соответствии с ГОСТ 2.610, эксплуатационные документы разрешается выполнять в виде интерактивного эксплуатационного документа, соответствующего требованиям ГОСТ 2.051. Интерактивным электронным документом в трактовке ГОСТ 2.051 является документ с содержательной частью, доступной в интерактивной форме.

Руководство по эксплуатации, инструкция по эксплуатации, инструкции эксплуатационные специальные. Для этих документов ближайшим аналогом среди интерактивных электронных документов является интерактивное электронное техническое руководство (ИЭТР). ГОСТ 54088 определяет его как совокупность электронных документов, технических данных и программно-технических средств, предназначенную для информационного обеспечения процессов использования по назначению и технической эксплуатации изделия и (или) его составных частей и предоставляющую пользователям возможность прямой и обратной связи между пользователем и руководством в режиме реального времени с помощью интерфейса электронной системы отображения. Компанией «Иторум» в форме ИЭТР выполнено множество технических документов, включая руководства по эксплуатации и ремонту, каталоги деталей и сборочных единиц, справочные и учебно-технические материалы. Более подробно с процессом и средствами разработки ИЭТР вы можете ознакомиться на странице услуги.

Формуляр, паспорт, этикетка. В 2012 году выпущен стандарт ГОСТ 2.612 «Электронный формуляр. Общие положения», который определяет ключевые положения и общие технические требования к выполнению электронных формуляров. На основе ГОСТ 2.612 могут разрабатываться стандарты для паспортов, этикеток на изделия конкретных видов техники.

Каталог деталей и сборочных единиц. Требования к электронному каталогу изделий определены в ГОСТ 2.611-2011. Про такой каталог изделий у нас написана отдельная статья.

Учебно-технические плакаты. ГОСТ 2.605-68 в редакции от 01.09.2006 оговаривает возможность выполнения учебно-технических плакатов в бумажной или электронной форме. Главное, чтобы в обоих случаях это было сделано способом, обеспечивающим их тиражирование. Учебно-технические плакаты также могут разрабатываться в виде интерактивных электронных документов. Порядок разработки регулирует ГОСТ 2.051. Учебно-технические плакаты в интерактивном формате могут реализовываться в виде сценария, дополняться речевым или звуковым сопровождением, средствами анимации.

Нормы расхода запасных частей, нормы расхода материалов, ведомость комплекта запасных частей, инструмента и принадлежностей, ведомость эксплуатационных документов. Эти документы относятся к текстовым конструкторским документам и в соответствии с ГОСТ 2.102 могут быть выполнены в электронной форме.

В отношении ремонтной документации действуют те же принципы: в соответствии с ГОСТ 2.602 ремонтные документы могут разрабатываться и применяться как в бумажной, так и в электронной форме. Также допускается выполнение ремонтных документов в формате интерактивного электронного документа по ГОСТ 2.051. Порядок и правила разработки ремонтной документации на основе аналогичных эксплуатационных документов определяются в ГОСТ 2.602.

Для удобства сопоставления электронной и бумажной формы эксплуатационной и ремонтной документации, виды бумажных документов и их электронные аналоги сведены в таблицу 2.

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

  • основной конструкторский документ;
  • основной комплект конструкторских документов;
  • полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

  • основного комплекта конструкторских документов на данное изделие;
  • основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

  • основной конструкторский документ;
  • основной комплект конструкторских документов;
  • полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

  • основного комплекта конструкторских документов на данное изделие;
  • основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).


Рисунок 1.2 – Примеры оформления чертежа

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3).
Основная надпись по форме 1 используется в чертежах приборо и машиностроения.
Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.


форма 1
форма 2
форма 2а

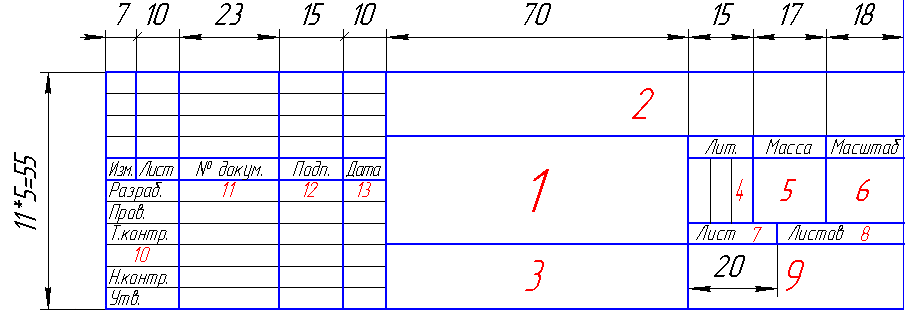

Рисунок 1.3 – Примеры основных надписей графических и текстовых документов
