Водоснабжение частного дома из скважины: типовая схема

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

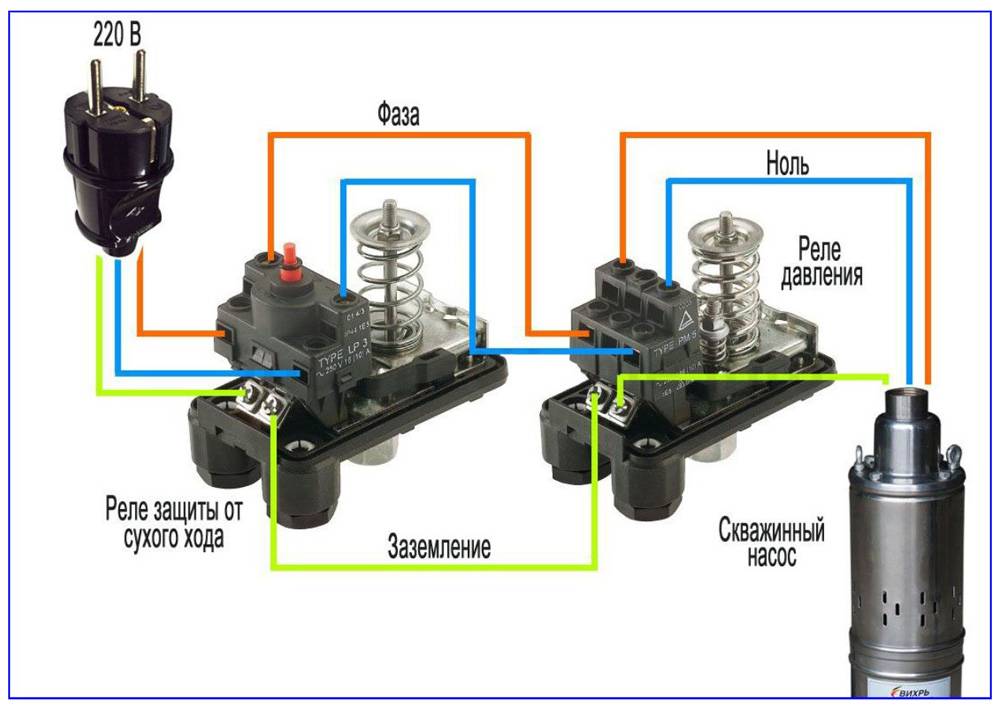

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

  • Источник подачи жидкости – скважина;
  • Насос;
  • Гидроаккумулятор – используется для контроля давления и насоса;
  • Фильтры грубой и тонкой очистки;
  • Водогрейное оборудование для получения горячей воды;
  • Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

Схемы подключения

Стандартная схема подключения скважины к водопроводу в доме, как и к дачному домику, следующая: насос, автоматический регулятор давления насосной станции, уличный полив, фильтр грубой очистки, гидроаккумулятор фильтр тонкой очистки или очистная станция.

Колодец или скважина глубиной больше 8 метров

Если уровень воды в скважине или колодце ниже 8 метров, то устанавливают погружной насос. В приямке скважины или рядом с колодцем можно подключить автоматику, фильтр и гидробак. А можно установить их в доме, на работу насоса это никак не повлияет.

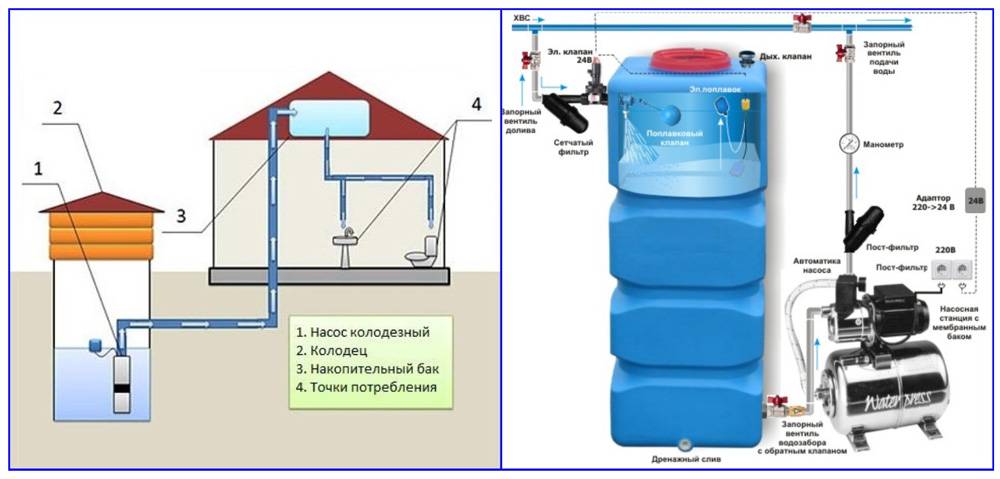

Ёмкость с насосной станцией

Если уровень воды менее 8 метров, то можно использовать насосную станцию, которая может быть смонтирована на баке-аккумуляторе вместе с автоматикой. Станция может размещаться на некотором расстоянии от скважины или насоса. Например, в утепленном помещении в районах с низкими температурами зимой.

Ёмкость с самотечным водопроводом

Если дебет скважины или колодца небольшой, то применяют малопроизводительные насосы с накопительной ёмкостью. Ёмкость размещают в самом высоком месте, например, в утепленном чердаке. Если дом двухэтажный, то напор воды будет приемлемым для пользования самотечным водопроводом на первом этаже.

Но комфортный напор должен быть не менее 25 – 30 метров, что в частном доме невозможно. Поэтому после накопительной ёмкости устанавливают повышающий насос, который будет создавать комфортное давление 2,5 – 3,0 бара. А саму ёмкость можно расположить на любой высоте. Запаса воды в 300 – 500 литров вполне достаточно для бытового использования. Для полива участка может понадобиться ёмкость на 2 – 3 м 3 . Кстати, автоматическое реле позволяет регулировать давление.

Водоснабжение частного дома — бурение

Выбор места для скважины — почти лотерея. Разница глубины водоносного пласта в пределах одного участка может достигать нескольких метров, не говоря о вероятности попадания на крупный валун.

Некоторые ориентируются на народные приметы, кто-то верит результатам лозоходцев, но они недостоверны и могут указывать на верховодку, которая не годится для водоснабжения дома. Поэтому если и ориентироваться на них, то лучше в разгар лета, когда верховодка (в отсутствии дождей) практически пропадает. Это же время оптимально для бурения — меньше придется пользоваться желонкой.

После выбора места необходимо вырыть яму по периметру 1.5×1.5 м и глубиной ниже уровня промерзания грунта.

В этой яме затем будет обустроен кессон, а глубина послужит защитой от замерзания воды в горловине скважины и точке распределения между потребителями (дом, летняя кухня, система полива). На время бурения нужно сделать временную опалубку, чтобы стенки не осыпались во время работы.

Затем устанавливают треногу, в верхней точке вешают лебедку, на первую штангу крепят бур и начинают бурение. На штанге необходимо сделать отметки, чтобы каждые 40-60 см (зависит от характера грунта и типа головки) извлекать бур, чистить его и скважину от грунта.

После достижения водоносного участка (мокрого песка) в скважину вставляют обсадные трубы с фильтрующим нижним сегментом (перфорация плюс металлическая галунная сетка снаружи).

Вставляют бур меньшего диаметра и, чередуя его с желонкой, начинают очистку скважины и заглубляют трубу до тех пор, пока труба немного не углубится в следующий водоупорный слой.

Пластик — самый распространенный вариант материала труб для неглубоких скважин (с учетом отсутствия подвижек грунта).

Затем в скважину забивается слой гравия мелкой фракции. Заключительный этап — это раскачка скважины, удаление песка, ила и грязной воды после бурения. Используют для этого не основной, а специальный погружной центробежный насос. Длительность раскачки индивидуальна и может продолжаться несколько часов — до тех пор пока из трубы не пойдет чистая вода.

Периодически насос извлекают, чистят от песка и ила. Чтобы насос быстро не забивался, он не должен «лежать» на дне, а быть выше гравийной забивки на несколько сантиметров.

После раскачки воду сдают на анализ, чтобы определить возможность ее использования в качестве питьевой и разработать схему водоочистки. Затем устанавливают основной насос и оборудуют кессон.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Оборудование для бурения своими руками

Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

спиральный (или змеевик);

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Эксплуатация водопровода

  • После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
  • Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
  • Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
  • При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
  • Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

  • Такой вариант более дешевый, чем создание скважины.
  • Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
  • Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
  • Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

 Итак:

  • В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
  • В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
  • Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

 Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

  • На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
  • В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

  • Откачать воду с помощью поверхностного насоса или мотопомпы;
  • Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Способы водоснабжения частного дома

Схема подключения к центральному водопроводу

Существует два варианта водоснабжения в частном доме: центральное и автономное. При центральном вода поступает по водопроводу из общей сети, а при автономном источников несколько.

Центральное

За качество и состав поступающей в жилое помещение воды отвечает водоснабжающее предприятие, с которой владелец дома заключает договор. Из преимуществ такого варианта можно отметить:

  • соответствие воды санитарным нормам;
  • контроль качества очистки;
  • отсутствие насоса.

Из недостатков отмечают высокую стоимость за услуги организации и перебои, связанные с авариями.

Автономное

Источники автономного водоснабжения

Центральное водоснабжение доступно далеко не в каждом посёлке или пригороде. Поэтому многие владельцы частных домов вынуждены продумывать автономную систему обеспечения. Она может отходить от артезианской и поверхностной скважины, колодца, поверхностных вод из рядом расположенного водоема. У каждого вида есть свои достоинства и недостатки.

Артезианская скважина отличается возможностью регулировки напора, недорогой стоимостью подъема жидкости, отсутствием химических загрязнений. Из недостатков можно отметить необходимость фильтрации и очищения от солей металлов, а также высокие затраты на постройку системы.

Колодец обходится дешевле скважины и также отличается возможностью регулировки напора. Однако такая вода нуждается в глубокой фильтрации и очистке, может содержать вредные вещества, требуя обеззараживания.

Вода, взятая из местного озера, реки, пруда, хоть и не стоит больших денег для организации подачи, но в силу загрязнения требует тщательной очистки, обеззараживания и фильтрации. В итоге средств на её подготовку к использованию уходит не меньше, чем при любом другом типе водоснабжения.

Какое у вас в доме водоснабжение?

Центральное
16.39%

Скважина/колодец
78.69%

Накопительная емкость
4.92%

Проголосовало: 61

Плюсы и минусы скважин

Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.

Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:

  • чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
  • высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
  • длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
  • стоимость воды получается дешевле, чем из центрального водопровода.

Недостатки:

  • бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
  • есть зависимость от электричества;
  • скважина требует проведения периодических профилактических работ;
  • есть риск заиливания и пересыхания.

Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.

Оборудование скважины насосной техникой

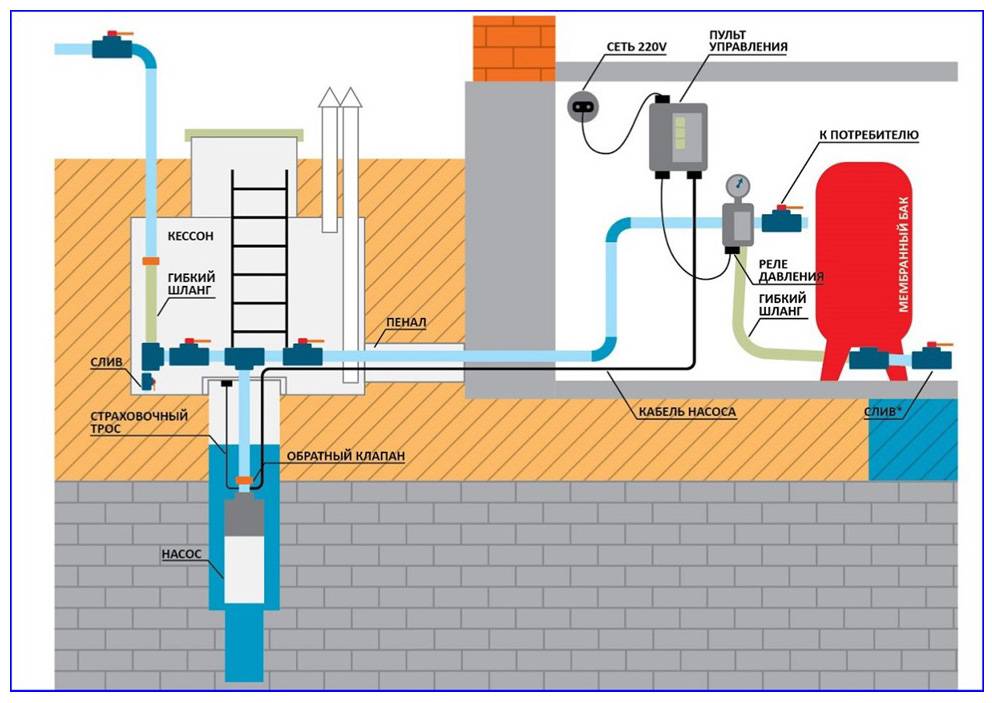

Типовая схема автономного водоснабжения из скважины

Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:

  • общая глубина;
  • уровень зеркала воды в скважине;
  • производительность источника;
  • напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
  • мощность — снизить расход электроэнергии поможет частотный преобразователь.

Используют для питьевых скважин один из видов насосов:

  • Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
  • Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.

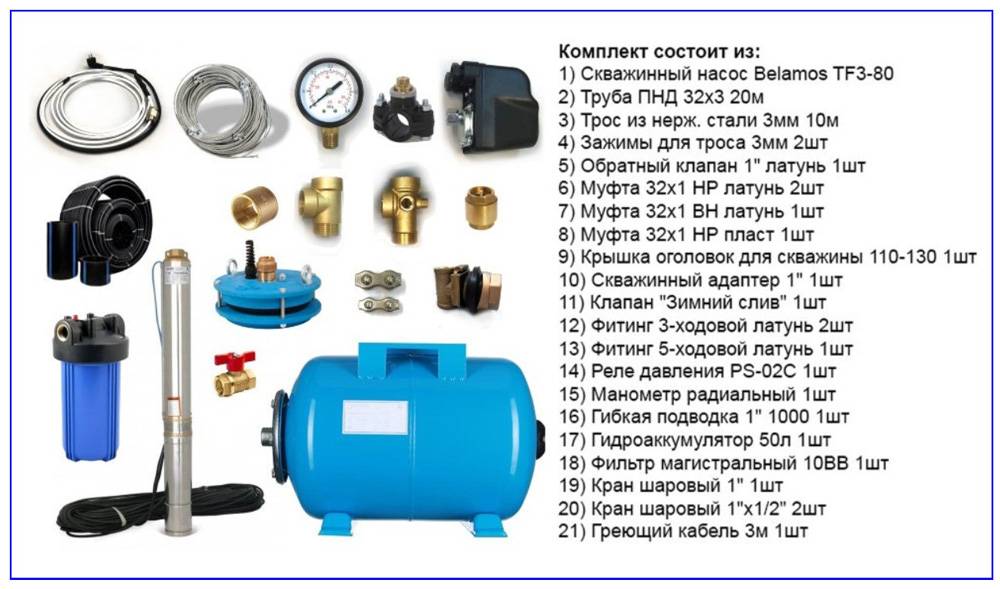

Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:

  • погружной глубинный насос;
  • скважинный адаптер (приспособление выглядит, как ласточкин хвост);
  • гидроаккумулятор;
  • обратный клапан;
  • трубопровод от бака к дому.

Все элементы собирают последовательно в одну систему, с использованием качественного герметика.

Установка помпы

Схема правильного расположения погружного насоса в скважине

Погружной глубинный насос монтируют таким образом:

  • К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
  • Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
  • Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
  • В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
  • К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.

Монтаж гидробака

Наглядная схема подключения насоса и гидроаккумулятора

Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.

Пошаговый принцип работы накопителя прост:

  • При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
  • В этот момент насос срабатывает на выключение.
  • Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
  • При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.

Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.

На выходе от гидробака тянут трубопровод от кессона к дому.

Выбор труб

Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов
Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.

Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
