Воздушный ресивер для компрессора

Как рассчитать объем ресивера

В процессе расчета объема ресивера следует принять во внимание основные параметры – производительность компрессора, метод регулирования и потребность в сжатом воздухе от потребителей. Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар. Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар

Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар.

Обычно расчет объема ресивера производят с помощью специализированных программ. Для самостоятельного расчета ниже приведена формула, которая используется при следующих условиях: температура окружающей среды 20 °С, давление 1 бар, время цикла 30 секунд.

где V — объем воздушного ресивера, м³ Q — производительность наибольшего компрессора, м³/мин Δp — желательная разность давлений, бар

Обратите внимание, что в расчете учитывается только один компрессор с максимальной производительностью, вне зависимости от количества компрессоров в локальной пневматической сети. Такая особенность возникает из-за наличия уставок в работе пневмосети, которые выставляются из условий отсутствия потребности в наличии множества ресиверов в системе. Объем ресивера для поршневого компрессора выбирается из условий производительности компрессора в минуту

Для такого типа компрессоров характерно отсутствие холостого хода и преимущественно эпизодическая работа. Нашей рекомендацией для подобных компрессоров является использование воздушных ресиверов с объемом, немного превышающим расчетный, чтобы как можно реже задействовать ремень привода компрессора частыми включениями и выключениями

Объем ресивера для поршневого компрессора выбирается из условий производительности компрессора в минуту. Для такого типа компрессоров характерно отсутствие холостого хода и преимущественно эпизодическая работа. Нашей рекомендацией для подобных компрессоров является использование воздушных ресиверов с объемом, немного превышающим расчетный, чтобы как можно реже задействовать ремень привода компрессора частыми включениями и выключениями.

Важно обращать внимание на время циклов работы и простоя для того, чтобы в процессе эксплуатации ресивера с выбранным объемом число пусков и остановов двигателя компрессора не превысило бы допустимую величину. Для винтового компрессора объем ресиверного сосуда определяется из условий одной трети от производительности компрессора в минуту. Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом

Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом

Для винтового компрессора объем ресиверного сосуда определяется из условий одной трети от производительности компрессора в минуту. Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом.

Объем воздушного ресивера для винтового компрессора с регулированием частоты стоит выбирать минимум — одна девятая от производительности компрессора в минуту, максимум — одна треть от производительности компрессора в минуту.

Некорректный выбор ресиверного оборудования может повлечь за собой, при условии частой периодичности режимов нагрузки и разгрузки, либо аварийный останов, либо аварию пневмосети.

Учитывая все вышесказанное, мы все же рекомендуем Вам проконсультироваться с техническими специалистами перед приобретением ресиверного оборудования, поскольку для осуществления точного расчета необходимо использовать более развернутые формулы или компьютерные программы.

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

Накопление воздуха. С помощью воздухосборника можно устранить проблему пиковых нагрузок, которые возникают на предприятии при одновременном подключении большого числа потребителей. Без использования ресивера такая задача решается только заменой компрессора на более мощную модель, что чаще всего нецелесообразно из-за высокой стоимости агрегатов. Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран. Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе

При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя. Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре

Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

дополнительную очистку рабочей среды от пыли и других загрязнений;
повышение энергоэффективности оборудования;
сокращение циклов включения/выключения компрессора;
снижение затрат на охлаждение сжатого воздуха;
нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.

Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение

Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

Устройства с датчиками давления

Ресивер для компрессора производится с баллонами разной емкости. Некоторые устройства подходят для мощных компрессорных установок. Однако в данном случае многое зависит от диаметра патрубка. Если рассматривать модели на один выход, то у них показатель допустимого давления в среднем равняется 5 бар. При этом прижимная сила может максимум доходить до 12 Н.

Клапаны обратного действия устанавливаются с подкладками и без них. Редукторы можно встретить разной проводимости. Тройники на ресиверы устанавливаются диаметром от 2.4 см. Если рассматривать простые модификации, то у них используется только один фильтр. Показатель допустимого давления у ресиверов этого типа составляет около 2 бар. Они подходят для компрессоров общей мощностью от 8 кВт.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Важные моменты при выборе воздушного ресивера

Ресивер ARIACOM

В большинстве областей промышленного производства достаточно широко используются компрессоры, например в областях машиностроения, химической отрасли, для задач металлообработки и во множестве других. Неотъемлемой частью компрессорного блока является воздушный ресивер. Учитывая тот факт, что ресивер является емкостью со сжатым воздухом, для его проектирования необходимо использовать высококачественные материалы и запчасти, более того, необходимо иметь актуальные сертификаты на такое оборудование.

Большинство ресиверов относится к 4 группе сосудов под давлением, допустимая температура не должна превышать 200°С, а произведение давления (кгс/см2) на объем (м3) не должно превышать значение 1,0.

При этом, согласно “Правилам устройства и безопасной эксплуатации сосудов, находящихся под давлением”, воздушные ресиверы такого типа не подлежат регистрации в органах Ростехнадзора.

Также следует помнить, что даже если регистрировать ресиверы не требуется, по нормам их следует устанавливать вне помещения, либо за стеной. Но данные нормы не распространяются на ресиверы, находящиеся в составе компрессоров (наследие норм на проектирование компрессоров в СССР).

Принимая во внимание все вышесказанное, имеет смысл уточнить отраслевые правила проектирования сосудов, работающих под давлением (если они существуют для вашей области применения), а также получить консультацию в ближайшем отделении Ростехнадзора. Следующим моментом при выборе ресивера является расчет подходящей модели для пневмосети

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Следующим моментом при выборе ресивера является расчет подходящей модели для пневмосети

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Зачастую стоимость ликвидации аварий, возникших по вине неисправного компрессорного оборудования, существенно превышает стоимость закупки надежного оборудования и его последующего технического обслуживания.

Ресивер — отстойник

При длительной работе компрессора, воздух, который подается через его нагнетательный патрубок, отличается повышенной температурой в отличие от температуры окружающей среды. Поэтому при соприкосновении с металлической поверхностью емкости он конденсируется в воду. Более того, сжатый воздух, закачиваемый компрессором поршневого типа, часто содержит мелкодисперсные капельки масла. Вся эта влага и масло не принесут пользы ни магистрали сжатого воздуха, ни пневмоинструментам. Они задерживаются на дне ресивера и беззатруднительно удаляются через сливной кран для конденсата, который находится в самой нижней точке емкости. Итак, первое и самое простое предназначение ресивера — это отстойник, очищающий сжатый воздух от ненужных примесей.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресивером ФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводские ФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельно ФОТО: krsk.au.ru Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

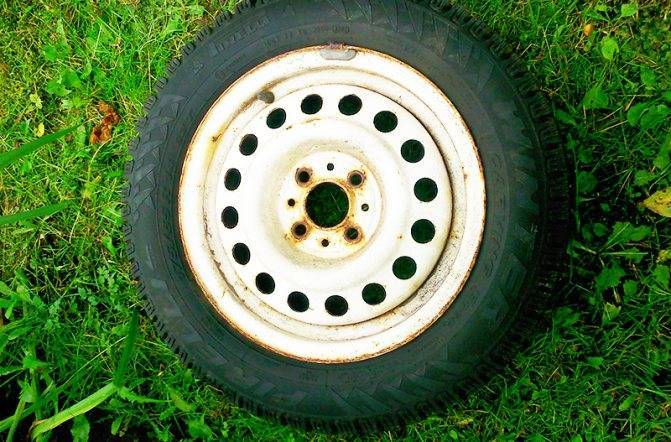

Старое колесо от машины неплохо справится с ролью ресивера ФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейки ФОТО: eckonom.ru

Самостоятельное изготовление добавочного ресивера

В ряде случаев у владельцев компрессорных установок возникает необходимость подключить дополнительный воздухосборник. Добавочная емкость востребована, когда для выполнения определенной работы требуется большее количество сжатого воздуха, чем может предоставить имеющийся агрегат. В этом случае мастера решаются изготовить дополнительную емкость своими руками.

При этом наилучшим вариантом умельцы считают именно газовый баллон, обладающий:

хорошей емкостью (до 100л);
сравнительно небольшим весом (до 70 кг);
способностью выдерживать высокое давление рабочей среды (до 25 атм).

Единственный недостаток баллонов из под газа — отсутствие краника для слива конденсата. Однако многие не считают зазорным несколько раз в год отвернуть вентиль и, перевернув баллон, слить скопившуюся внутри влагу.

Материалы и инструментарий

Чтобы своими руками изготовить компрессорный ресивер из газового баллона, домашнему умельцу понадобится иметь под руками:

тиски;
сварочный аппарат;
большой молоток;
разводной ключ;
ножовку по металлу.

Алгоритм превращения газового баллона в ресивер

Перед тем, как приступить к изготовлению вохдухосборника из газового баллона, нужно удалить из последнего оставшийся внутри газ. Для этого, используя разводной ключ или ножовку, демонтируют входной вентиль. Но следует помнить, что при срезании частей газового баллона использование электроинструмента запрещается! Ведь искрение в процессе резания способно вызвать взрыв газа, оставшегося внутри баллона.

После опорожнения баллона его полностью заполняют водой. В таком состоянии сосуд оставляют не менее, чем на сутки, по истечении которых воду сливают и тщательно при помощи моющих средств очищают наружные и внутренние поверхности баллона от грязи и ржавчины.

Далее выполняют ряд операций в определенной последовательности:

возвращают на место входной вентиль;
вваривают в баллон необходимые разветвители или резьбовые переходники для подключения патрубков;
наружную поверхность баллона окрашивают краской, которая сможет противостоять влиянию атмосферных явлений;
устанавливают предохранительный клапан и редуктор с манометрами;
все составные части соединяют между собой патрубками — входной и выходной патрубки специалисты рекомендуют подключать через шаровые краны;
в нижней части баллона устанавливают конденсатоотводчик, модель которого нужно подобрать, исходя из производительности компрессора.

Проверка ресивера

Прежде, чем приступить к эксплуатации компрессора, нужно убедиться, способен ли он работать совместно с самодельным дополнительным ресивером. Для этого аппарат включают и дают ему поработать в режиме холостого хода в течение получаса. По окончании этого времени измеряют перепад давлений.

Подведем итог – ресивер является очень удобным и полезным приспособлением, которое востребовано не только на производстве, но и в хозяйстве за возможность обеспечить бесперебойную подачу сжатого воздуха к превмооборудованию даже при отключенном компрессоре. Такой воздухосборник можно приобрести в точках продаж, ориентируясь на параметры своей компрессорной установки. Но можно и изготовить своими силами, имея под рукой баллон из под газа, набор инструментов и твердое намерение.

Особенности безмасляных приборов

Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.

Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:

нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.
