Вытяжные заклепки: для чего нужны и из чего сделаны

ПРИМЕНЕНИЕ ЗАКЛЕПОЧНЫХ СОЕДИНЕНИЙ

Заклепочные соединения применяют в конструкциях, воспринимающих большие вибрационные и повторные нагрузки, при небольших толщинах соединяемых деталей, а также для соединения деталей из несвариваемых материалов и не допускающих сварку из-за коробления или отпуска термообразных деталей.

Данный способ соединения наиболее эффективен применительно к листовому и профильному прокату. Причем в ряде случаев этот вид соединения является единственно возможным.

В современной промышленности неразъемные соединения деталей обычно выполняются сваркой, пайкой, клепкой, склеиванием. Каждый из этих процессов обладает своими достоинствами и недостатками. Наиболее широко распространена сварка. Однако сваркой не всегда можно соединять разнородные металлы и металлы с покрытием, при сварки происходит коробление соединяемых деталей, сварочные швы чувствительны к переменным нагрузкам, а термическое влияние сварного шва ослабляет прочность деталей. Эти недостатки сварки успешно преодолеваются новейшим способом скрепления материалов — односторонней клепкой.

ПРЕИМУЩЕСТВА ОДНОСТОРОННЕЙ КЛЕПКИ

• Низкая трудоёмкость.
• Простота в использовании и монтаже.
• Высокое качество соединения.
• Несложное техническое обслуживание.
• Возможность установки подготовленных (окрашенных или с покрытием) деталей и сборок.
• Возможность установки при доступе только с одной стороны.
• Высокая степень автоматизации.

ОБЛАСТИ ПРИМЕНЕНИЯ

• Автомобилестроение и автосервис.
• Транспортное строительство.
• Авиастроение.
• Климатическая техника и вентиляция.
• Мебельная промышленность.
• Строительство и монтаж различных сооружений и конструкций.
• Электротехническая промышленность и электроника.
• Пищевая промышленность.
• Машиностроение.
• Производство потребительских товаров и т.д.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

• Подготовка поверхности.
• Нанесение разметки и сверление отверстий.
• Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

• Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
• С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
• Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
• Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Стержень — важный конструктивный узел

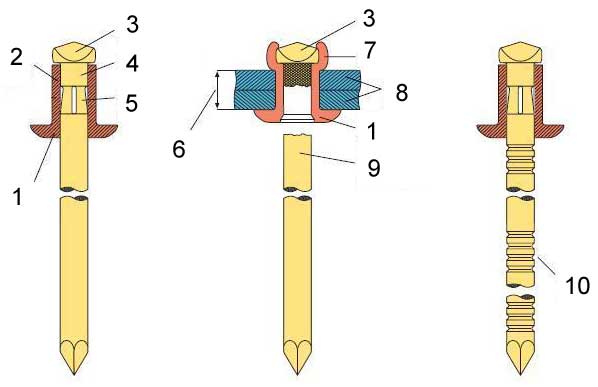

Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. В классической вытяжной заклепке такая резьба отсутствует.

Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа

Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Заклепки «под молоток»

Производство заклепок «под молоток» регламентируют положения двух нормативных документов: ГОСТов 10299-80 и 10300-80. Рассмотрим их более подробно.

Исполнение и технические характеристики по нормам ГОСТ 10299-80

Государственным стандартом №10299, принятым в 1980 году установлено одно исполнение крепежных деталей данного типа. Их особенность – головка полусферической конфигурации.

Точность изготовления заклепок должна соответствовать требованиям класса В и С – это нормальная и грубая точность, соответственно.

Численные значения технических характеристик представлены в таблице. Обозначение параметров такое же, как и на чертеже.

Диаметр стержня (параметр d)	Расстояние от опорной поверхности шляпки до точки измерения диаметра (обозначение l)	Радиус сферы головки (параметр R)	Радиус перехода головки в стержень (обозначение r), не больше	Высота головки (параметр Н)	Диаметр головки (обозначение D)	Длина (L)
36,0	10,0	27,8	1,6	24,0	55,0	55-180
30,0	22,7	1,2	20,0	45,0
24,0	8,0	18,7	16,0	37,0	40-180
22,0	18,3	1,0	13,0	35,0	38-170
20,0	15,4	12,0	30,0	34-160
18,0	13,8	11,0	27,0	28-140
16,0	6,0	13,0	9,5	25,0	20-140
14,0	1,4	0,8	8,4	22,0
12,0	9,8	7,2	19,0	18-110
10,0	8,3	0,6	6,0	16,0	14-100
8,0	4,0	7,5	0,5	4,8	14,0	9-70
6,0	6,0	3,6	11,0	7-60
5,0	4,7	0,4	3,0	8,8
4,0	3,0	3,8	2,4	7,1	5-50
3,5	3,4	2,1	6,3	5-40
3,0	2,9	0,2	1,8	5,3	4-40
2,5	2,4	1,5	4,4	3-20
2,0	1,5	1,9	1,2	3,5	3-16
1,6	1,6	1,0	2,9	3-12
1,4	1,4	0,8	2,5
1,2	1,2	0.7	2,1	2-10
1,0	1,0	0,6	1,8	2-8

Как выглядят заклепки, изготовленные по нормам ГОСТа 10299-80, можно узнать, изучив рисунок.

Исполнение и технические характеристики по нормам ГОСТ 10300-80

Металлургическая промышленность выпускает заклепки «под молоток» также и с потайной головкой. Государственным стандартом №10300 от 1980 года установлено одно исполнение этих крепежных деталей.

Технические характеристики заклепок «под молоток» с потайной шляпкой, указаны в таблице. Для обозначения рабочих параметров взяты литеры, отображенные на чертеже. Единица измерения – миллиметры.

Диаметр стержня (параметр d)	Расстояние от опорной поверхности головки до точки измерения диаметра (обозначение l)	Радиус перехода основания головки в стержень (параметр r) не больше	Угол α, градусы	Высота головки (обозначение Н)	Длина (L)	Диаметр головки (параметр D)
36,0	10,0	0,8	45	16,0	60-180	49,0
30,0	0,6	14,0	52-180	41,0
24,0	8,0	60	11,0	40-180	36,0
20,0	0,5	9,0	38-150	30,0
16,0	6,0	7,2	24-100	24,0
14,0	0,4	75	6,8	22-100
12,0	5,6	18-85	20,0
10,0	0,3	4,8	16-75	17,0
8,0	4,0	0,25	90	3,2	9-60	13,9
6,0	2,4	8-60	10,3
5,0	0,2	2,0	8,8
4,0	3,0	1,6	5-50	7,0
3,0	0,1	1,2	4-40	5,2
2,5	1,1	4-20	4,5
2,0	1,5	1,0	3-16	3,9
1,6	0,7	3-12	2,9
1,4	2,7
1,2	0,6	3-10	2,3
1,0	0,5	2-8	1,9

Ниже представлено изображение заклепки, выполненной по нормам ГОСТа 10300-80.

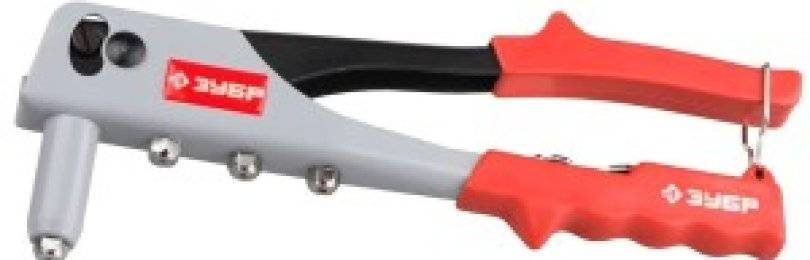

Заклепочник ручной, как им пользоваться и, как он устроен

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Толщина заклепочного соединения

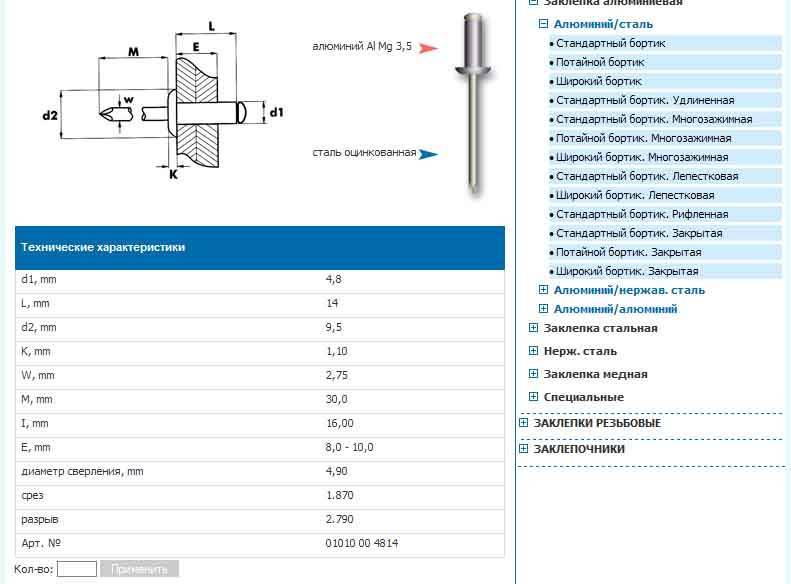

Вытяжные заклепки конструируются так, чтобы соединять вместе материалы с заданной общей толщиной. Количество деформации тела заклепки, которое происходит при ее осадке, зависит от этой толщины (рисунок 6).

Рисунок 6 — Захват заклепочного соединения

Если заклепка слишком длинная, то на «слепой» стороне соединения будет оставаться слишком много материала заклепки и потребуется большее усилие для разрыва сердечника.

Если заклепка слишком короткая, то на «слепой» стороне соединения может быть недостаточно материала заклепки, чтобы обеспечить плотное соединение материалов.

Преимущества изделий

По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:

• простота проведения монтажных работ;
• можно надежно соединять компоненты с хрупких материалов или такие, что имеют незначительную толщину (листовой металлопрокат), ведь гайка-заклепка не приведет к деформациям;
• если толщина изделий в совокупности превышает длину крепежей, то делают одностороннюю фиксацию, без сквозного прохода, при этом качество работы не будет низким.

Разновидности резьбовых заклепок

Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах)

Если принимать во внимание предназначение, то могут быть:

• электропроводящими;
• имеющими повышенное усилие (возможно, вдавливание либо растяжение);
• для высокогерметичных соединений;
• с увеличенными головками;
• с нанесением дюймовой резьбы;
• со специальными метками (для проведения визуальной идентификации);
• с виброизоляцией.

Материалы, используемые для производства

Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.

Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:

1. Из углеродистой стали. Для выпуска универсальных изделий и создания стандартных соединений.
2. Из нержавейки. Производство метизов, которые будут эксплуатироваться при высокой температуре либо в местах с высоким уровнем влажности.
3. Из алюминия. Такие заклепки отличает незначительная масса и отличные антикоррозионные свойства.
4. Из бронзы. Этот металл задействуют, если нужны крепежи с незначительными показателями искрообразования.

Как выбрать вытяжную заклепку?

Три фактора влияют на правильный выбор этих метизов.

1. Во-первых, это необходимая прочность соединения. Нужно понять, насколько долгий срок службы вам необходим, какие нагрузки будет испытывать конструкция и каким агрессивным воздействиям окружающей среды подвержена рабочая поверхность.
2. Во-вторых, изучите комплектующие и инструменты, которые есть в наличии. Некоторые заклепки можно использовать и без заклепочника, но, к сожалению, на вытяжные это не распространяется.
3. Третье — подбирать вытяжные заклепки нужно исходя из целесообразности планируемой закупки. Стоимость метизов разнится не только от бренда к бренду, но и в зависимости от материала, из которого произведен метиз. Необязательно покупать самые дорогие — все они производятся согласно ГОСТа и рассчитаны на большинство известных типов работ.

Принцип работы резьбовых заклепок, применение и виды

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

• Несложная технология установки.
• Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
• Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Принцип действия

Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.

Разновидности резьбовых заклепок

Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

• Стальные.
• Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

• Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

• Круглый.
• Шестигранный (для исключения проворачивания в посадочном гнезде).

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

• Высверливание отверстия в материале.
• Установка резьбовой заклепки в спец/инструмент.
• Помещение по месту (в отверстие).
• Сдавливание (сжатие) крепежной детали.

Для болтовой:

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

Применение заклепок

Выбор конкретных параметров и разновидности крепежа определяется тремя основными критериями:

1. Обеспечения необходимой прочности соединения, с учетом дополнительных параметров и требований к шву;
2. Технологическими возможностями оборудования для работы с конкретным видом заклепочного соединения;
3. Экономической целесообразностью использования клепаного соединения;

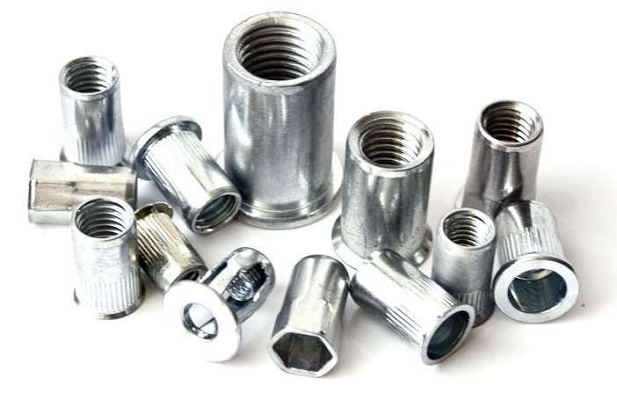

Резьбовые гайки-заклепки

Способ соединения с помощью резьбовых заклепок сегодня можно назвать самым универсальным. Основная идея соединения заключается в остроумной идее фиксации тела заклепки в клепочном отверстии. Для этих целей используется заклепочник для резьбовых заклепок. Сама резьбовая конструкция представляет собой полую гильзу с внутренней резьбой.

При выполнении соединения эта гильза вставляется в просверленное отверстие и выравнивается таким образом, чтобы соединяемые части плотно прилегали друг к другу. После этого в резьбовое отверстие внутрь заготовки вкручивается стержень заклепочника. Передняя стенка гильзы фиксируется опорной поверхностью инструмента, не давая заклепке выйти из отверстия. Чтобы расклепать гильзу, стержень заклепочника перемещается с большим усилием в сторону опорной поверхности. Гильза при этом сминается и осаживается, тем самым образуя прочное неподвижное соединение.

Стержень заклепочника свободно выворачивается из тела втулки. Чаще всего применяются заклепки алюминиевые, латунные или медные. Использование последних ограничено высокой стоимостью, поэтому они устанавливаются в тех случаях, когда нужно обеспечить хороший электрический контакт между соединяемыми поверхностями.

К достоинствам резьбового заклепочного соединения относят ее «малотравматичность». При работе стержня заклепочника соединяемый металл не испытывает больших нагрузок или деформаций. Резьбовой втулкой легко соединять тонкостенный металл или профиль сложной конфигурации. Такой крепеж широко используется в сборке бытовой техники, в соединении отдельных узлов облицовки автомобилей, при изготовлении различного рода конструкций из профнастила.

Вытяжные заклепки

Недостатком резьбовых видов клепки является их высокая стоимость и относительно небольшая скорость выполнения соединений. Поэтому для случаев, когда соединяемые листы металла, профиля требуется соединить с использованием нескольких сотен или тысяч точек, применяют вытяжной вид заклепки.

Это могут быть стальные, латунные метизы, заклепки из алюминия, сплавов алюминия и кремния. В отличие от резьбовой, в вытяжной схеме деформация гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Как и в предыдущем случае, чтобы осадить тело заклепки, ее торец упирают в опорную поверхность заклепочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъемное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

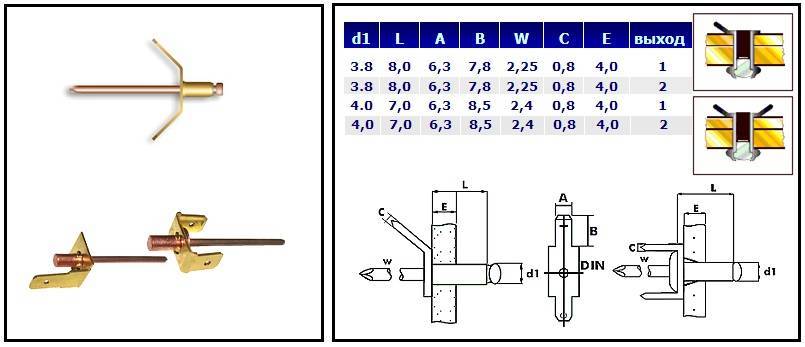

3 Какие бывают вытяжные заклепки

В зависимости от того, какими характеристиками должны обладать крепления, подбирается тип крепежа. На данный момент промышленностью выпускаются следующие виды метизов:

1. Комбинированные. Используются для обеспечения неразъемных соединений деталей из твердых и особо твердых материалов, а также для тонколистовых материалов. Комбинированная заклепка является одной из наиболее распространенных при монтажных работах. Она обеспечивает прочное крепление, которое способно выдержать большие нагрузки.
2. Герметичная вытяжная заклепка. Герметичные метизы – узкоспециализированный крепеж, который наиболее часто используют в судостроении. Конструктивной особенностью такого крепежа является запаянный конец со стержнем. Наиболее часто такие метизы делают из меди, однако, для ряда гражданских судов и лодок могут применяться и алюминиевые, а для креплений на промпроизводствах – и из нержавейки.
3. Многозажимные. В отличие от остальных типов, они имеют несколько (от 2 до 5) расклепочных участков. Такие метизы применяются для крепления 3 и более элементов конструкции для подвижного соединения. Между каждыми 2 элементами будет находиться расклепанный участок. Их можно монтировать, используя специальный инструмент (например, пистолет для вытяжных заклепок).
4. Стоит также выделить усиленные вытяжные метизы. Это та же вытяжная, только ее цилиндр имеет более толстые стенки. Наиболее часто встречается алюминиевая усиленная заклепка.

Герметичный метиз для судостроения

Существует еще множество видов крепежа, которые отличаются по длине и форме стержня, однако, заострять внимания на них не будем, потому что их можно отнести к одной из перечисленных категорий.

5

Как мы уже говорили, рассматриваемый тип соединения является неразъемным, однако, если все-таки необходимо разобрать конструкцию, детали которой склепаны между собой, можно использовать несколько разных методов. Самый распространенный, который обычно применяется к вытяжным, взрывным и разрезным типам крепежей, а также там, где имеют место потайные головки – высверливание. Для этого сверло, соответствующее предположительному или точно известному диаметру отверстия, устанавливается точно в центр закладной или замыкающей головки, после чего делается лунка на необходимую глубину или же сквозной канал. После этого несколькими точными ударами можно легко выбить клепку.

Инструмент для удаления заклепок

Второй способ несколько трудоемкий, однако, вполне эффективный для головок, которые хорошо видны над поверхностью, то есть для полукруглых и конических. Вам понадобится специальное зубило, напоминающее формой стамеску, с помощью которого необходимо срубить шляпку, нанося резкие и сильные удары по тыльному концу рукоятки. Также может подойти и остро заточенная стамеска, однако этот инструмент рекомендуется использовать только для заклепок небольших диаметров. Крепежные элементы со стержнем около 1 сантиметра и более таким способом срезать очень сложно.

Самый простой метод для удаления заклепок с выступающими головками – применить угловую шлифовальную машину, в просторечии именуемую болгаркой. На нее лучше всего установить для этой цели отрезной диск, и, подведя сбоку к головке, аккуратно срезать ее. Если при этом есть вероятность повредить поверхность детали, с которой удаляется соединение, рекомендуется использовать грубый шлифовальный диск, при помощи которого головка просто аккуратно стачивается до основания. Далее, установив любой достаточно острый инструмент, например, пробойник, можно сильным ударом молотка легко выбить стержень заклепки из отверстия.

Самый старый и наиболее надежный способ соединения листового материала с помощью заклепок до сих пор используется в наиболее ответственных местах соединения металла. Правильно подобранная заклепка выдерживает нагрузку не хуже сварочного соединения. Для вибраций или знакопеременной нагрузки лучше заклепки еще ничего не придумали.

Разновидности заклепок

Можно выделить несколько разновидностей заклепок:

1. Под молоток. Этот тип заклепок применяется уже на протяжении длительного периода. За счет простоты конструкции она имеет низкую стоимость и высокую надежность. Выделяют две разновидности метиза под молоток: с круглой и плоской потайной головкой.
2. Пистонные метизы представлены полым цилиндром со сквозным отверстием. Зачастую применяются для соединения полимеров или нетяжелых материалов по причине низкой прочности. Работа осложняется тем, что при клепке нужно иметь доступ с обеих сторон соединяемых поверхностей. Кроме этого, слишком высокая механическая нагрузка может стать причиной повреждения самого изделия.
3. Резьбовые. Если приходится проводить соединение тонких материалов, в которых нельзя нарезать резьбу, то можно использовать резьбовые заклепки. Для использования изделия требуется специальный инструмент.
4. Вытяжные. Заклепка алюминиевая вытяжная зачастую применяется для соединения тонких или хрупких материалов. Конструкция представлена сочетанием гильзы и пуансона. Стоит учитывать, что для применения подобного крепежного изделия требуется специальный инструмент. Процесс монтажа довольно прост, за счет чего существенно ускоряется клепка.
5. Закладные представлены пистонными метизами с заранее вставленным пуансоном. При монтаже пуансон расплющивается, за счет чего образуется головка и происходит фиксация элемента. Основным недостатком подобного варианта исполнения можно назвать то, что нужно прикладывать существенную силу на стержень при клепке. Поэтому закладные не применяются для соединения хрупких материалов.

Выбор крепежного изделия проводится в соответствии с тем, каких параметров соединения следует достигнуть.

Вытяжной тип

Метизы вытяжного типа делятся на несколько категорий:

1. Закрытого типа.
2. Открытого типа.
3. С высокопрочными головками.

Для получения надежного соединения зачастую используется вариант исполнения с высокопрочными головками. Они способны выдерживать довольно высокую нагрузку на разрыв и смещение. Прочность повышается за счет применения легированного алюминиевого сплава. Для соединения стальных изделий зачастую применяется метиз открытого типа.

Подводя итоги

Заклепки вытяжного типа — это действительно очень полезный, надёжный и качественный соединительный элемент, с помощью которого можно проводить множество монтажных работ, добиваясь максимально прочного и хорошего соединения всевозможных конструкций. Современные заклепки соответствуют всем требованиям и стандартам, поэтому они предотвращают деформацию изделия даже при самых интенсивных воздействиях

При выборе подобного решения важно правильно расставлять приоритеты и отдавать предпочтение лишь проверенной продукции. Это позволит совершить разумную покупку и не допустить ошибки
