Замена кнопки дрели с реверсом

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Схема подключения кнопки дрели

Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели.

Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время.

Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.

Схема подключения

Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.

Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом.

За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим.

Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.

Подключение кнопки

Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками

При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной

Если этого не избежать, сборка устройства окажется достаточно сложной.

Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:

Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.

Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.

Проверка электродвигателя

Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.

Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.

Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

Качество
Исправность коллектора
Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Обычная кнопка вкл/выкл

Содержание или замена кнопки дрели считается простым процессом, но желательно иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут распространиться в разные стороны или выпасть из корпуса. Как было написано через

Ant. ниже, кнопка может не функционировать из-за окисления или подгорания контактов. Для того чтобы исправить это, необходимо разобрать ее для очистки, соблюдая нижеупомянутый порядок

Как было написано через. Ant. ниже, кнопка может не функционировать из-за окисления или подгорания контактов. Для того чтобы исправить это, необходимо разобрать ее для очистки, соблюдая нижеупомянутый порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Взятка на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Поэтому произвести сборку и проверку.

Если все работает нормально, то из этого следует, причина была в контактах, в противном случае требуется замена кнопки.

Пристало знать, что часто стирается специальный слой, который при изготовлении наносится перед ползунок реостата — в этом случае кнопка также подлежит замене.

Вдоволь часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: всего на все(го) при ее наличии можно выполнить частичный ремонт или исполнить правильное подключение кнопки в случае ее замены. Схема должна шествовать вместе с инструкцией по эксплуатации изделия, если же ее за какой-то причине там нет, то поискать можно в интернете.

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую

Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой

Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

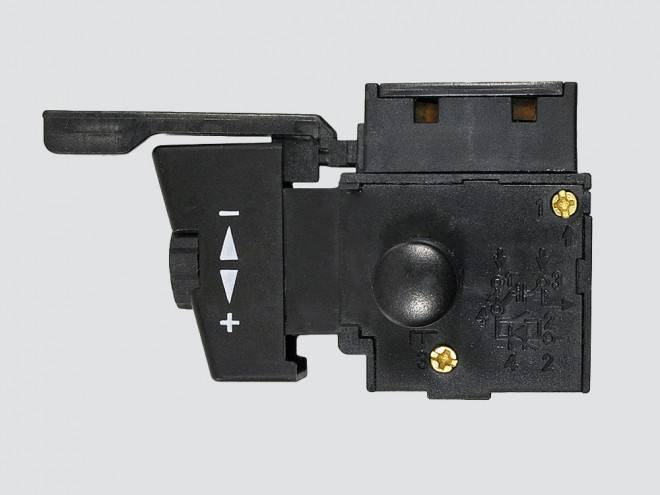

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

<?php related_posts(); ?>

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Повреждения механики

Что касается механической части, то здесь случаются поломки редуктора и опорных подшипников.

В случае с редуктором необходимо осмотреть все шестерни, плавно поворачивая их рукой. Посадочные места и зубчики должны быть целы. В противном случае шестеренки нужно поменять.

Проверка подшипников осуществляется путем удерживания одной рукой внутреннего вала и проворачивания второй рукой наружной части подшипника. Целый подшипник должен крутиться свободно, не вибрировать и не люфтить. Если есть вибрации или люфт, то подшипник меняется. Если просто плохо крутится, то можно попробовать добавить в него смазку

Таковы основные причины поломок дрели. Если она у вас не работает, то можете последовательно проверить все узлы согласно приведенной выше инструкции — с большой вероятностью вы найдете таким образом неисправность. Работа эта на самом деле несложная, поэтому можете не переживать, что у вас что-то не получится. А данный текст подошел к концу. До новых встреч!

Схема подключения кнопки дрели – как исправить проблему?

Регулятор оборотов

Обороты электроинструмента управляются симисторным регулятором, располагающимся в кнопке включения устройства на специальной прокладке, изготавливаемой из текстолита. При нажатии кнопки на управляющий вывод симистора подаётся переменное напряжение. Симистор открывается и ток поступает в нагрузку. При изменении полярности на входе полупроводниковый прибор закрывается. Затем всё повторяется по циклу.

В результате сигнал на выходе симистора будет иметь форму импульсов. Чем больше уровень сигнала подаётся на полупроводник, тем большее время он открыт, а значит, и длина импульса на его выходе больше. Степень открывания симистора регулируется переменным сопротивлением, ограничивающим величину сигнала, подающегося на полупроводник.

Кроме этого, скорость вращения патрона в электродрели зависит от силы нажатия кнопки запуска. Реализуется это подключением кнопки с регулятором оборотов. Дрели в зависимости от своего вида могут иметь разную схему подсоединения выключателя, но его устройство одинаково. В корпусе кнопки размещаются контактная группа и подпружиненные пластины (резисторы). Эти пластины выполнены в виде скользящих контактов.

При нажатии кнопки они приводятся в движение и возвращаются в исходное состояние под действием пружины. Ограничение нажатия осуществляется с помощью регулировочного винта с маховиком. Определяя длину скольжения контактных пластин по резисторам, он тем самым устанавливает наибольшие обороты устройства. Если маховик убрать из конструкции, выкрутить его, то при нажатии на кнопку произойдёт просто замыкание контактов и электродвигатель начнёт работать на максимальных оборотах.

Подключение схемы электродрели с реверсом и регулятором оборотов различны, так как это независимые друг от друга узлы. Электросхема подключения, например, используемая в электродрелях Interskol, выглядит следующим образом: шнур питания, состоящий из двух проводов, одним проводом подключается к регулятору оборотов. Контактный провод, выходящий из него, соединяется с началом первой обмотки статора. В случае отсутствия реверса конец первой обмотки подсоединяется к щётке якоря, при этом вторая щётка якоря замыкается на начало второй обмотки статора. Второй провод шнура подводится напрямую к обмотке статора.

Работа реверса обеспечивается изменением подключения обмоток статора. В результате изменяется направление магнитного поля и, соответственно, вращение двигателя. Для этого первая щётка соединяется с началом второй обмотки статора, а вторая — с концом первой. Довольно часто на блоке реверса изображается схема подключения обмоток.

Для избегания возникновения искрения при переключении и фильтрации от помех используется конденсатор, включающийся параллельно проводам шнура питания.

Как определить работоспособность кнопки?

Для этого понадобится обычный мультиметр (тестер) и отвертка.

Сам процесс диагностики производится следующим образом (на примере распространенной модели дрели DWT SBM-500):

Снимаем крышку корпуса дрели, открутив несколько болтов крепления;
Откручиваем два винта на зажиме сетевого шнура;
Извлекаем блок пусковой кнопки, отсоединяем переключатель реверса (он обычно крепится на клипсах, которые достаточно слегка отогнуть). Сам реверс продается отдельно и его тоже в случае необходимости можно заменить;
Берем мультиметр, устанавливаем переключатель в положение звукового сигнала. Замыкаем контакты тестера, чтобы удостовериться в его работоспособности (прибор должен подать звуковой сигнал);
Прозваниваем кнопку. Для этого один контакт тестера ставим на положение 2 (он должен соприкасаться с проводом), второй контакт ставим на винт, который прижимает провод 220 вольт. При нажатии кнопки до упора прибор должен издать звуковой сигнал. Если этого не произошло — кнопка не работает.

Как заменить кнопку?

Для этого понадобится плоская отвертка и обычная булавка или тонкое шило.

Сам процесс замены кнопки производится в следующей последовательности (на примере дрели DWT SBM-500):
Выкручиваем два винта, прижимающие сетевой провод, вынимаем его;
Вставляем шило в отверстие провода, идущего со статора, вынимаем провод вместе с шилом.
Аналогичную манипуляцию проводим для извлечения второго провода. Если вы боитесь перепутать провода при подключении новой кнопки, рекомендуем зарисовать условную схему подключения кнопки включения дрели;
Берем новую кнопку и подсоединяем к ней провода сетевого шнура в соответствии с нарисованной схемой. Затем подключаем к блоку кнопки саму дрель. Провода со статора просто вставляются в отверстия до упора;
Присоединяем к блоку кнопку реверса;
Устанавливаем блок в посадочное место в корпусе дрели, аккуратно укладываем провода, прижимаем сетевой шнур двумя винтами;
Закрываем крышку корпуса дрели, проводим тест.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Подключение кнопки дрели с регулятором оборотов

Многие современные модели дрелей кроме реверса имеют встроенный в кнопку регулятор оборотов электродвигателя. Эта функция очень полезна, поскольку при выполнении разных операций позволяет устанавливать различные режимы работы инструмента.

Что касается замены, то весь процесс ничем не отличается от описанного выше. Достаточно приобрести новую кнопку для дрели с регулятором оборотов и поставить на место старой в соответствии с приведенной инструкцией.

Кстати, на обычную дрель при желании всегда можно поставить кнопку с регулировкой оборотов — достаточно выбрать блок, подходящий по форме и размеру, а также соответствующий мощности инструмента.

Проверка электродвигателя

https://youtube.com/watch?v=wzv2KR-vYBc

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите; На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой; Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь; Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его; Частая поломка. стирание рабочего слоя под реостатом

лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

Сначала аккуратно разберите корпус устройства;
Убираем провода и все внутренние детали;
Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.
