Как сделать зиг-машину своими руками?

Конструктивные особенности и назначение

Основную функцию станка – зиговку, которая являет собой процесс нанесения на металлическую заготовку специальных углублений, устройство может качественно выполнять благодаря особенной конструкции. Наличие зиговки на поверхности даже очень тонкого листового металла способно сделать его гораздо прочнее. Главное в этом случае правильно подобрать параметры углубления создаваемого устройством.

Кроме обычной зиговки, современные станки подобного типа способны выполнять и ряд других функций – резку, бортовку, создание рельефа на поверхности заготовки. Чем мощнее привод у станка, тем более сложную и качественную работу он способен выполнять. Несмотря на отличия в приводной системе, большинство зиговочных станков имеют сходное строение, в которое входят: нижний и верхний вал, ролики, основу, винт регулировки, рукоятку управления, шестерни.

Принцип работы зиговочного станка состоит из следующих ключевых моментов:

• Оператор размещает заготовку между двумя роликами станка.
• Валы машины фиксируют деталь.
• Затем валы приводятся в движение.
• В ходе вращения этих механизмов, закрепленная заготовка тоже начинает свое движение. Рабочие ролики обладают необходимыми выступами, которые углубляются металлическую заготовку на заданную глубину.

Изготовление станка в домашних условиях

Покупать профессиональный зиговочный станок стоит, если работать с листовым металлом приходится часто. Для редких домашних работ экономичнее будет собрать станок в домашних условиях самостоятельно. Для этого нужно найти подходящие чертежи в интернете или книгах, а также необходимые детали. Для простейшего аппарата потребуются:

• корпус аппарата;
• ограничительный щиток;
• колеса для зубчатой передачи;
• кронштейн;
• рабочие валы;
• формирующие ролики;
• цилиндр-хвостовик.

Схема зиговочного станка

План сбора оборудования

Корпус изготавливают со съемной крышкой и защитным кожухом из металла толщиной до 5 мм. Его высота зависит от размера валов, плюс нужно учесть расстояние между ними. Чтобы свободно поднимать прижимной вал, понадобится не менее 2,5 см.

Сборочный чертеж

Для закрепления устройства понадобится станина высотой около 25 см и шириной по размеру корпуса. Ее делают из двух пластин металла, сопряженных в T-образной форме. Крепление аппарата производится специальным стопорным винтом, цилиндрический хвостовик должен войти в чашку кронштейна, вокруг которого поворачивается корпус машины.

Зубчатые колеса обычно берут от старых мотоциклов. А валы вытачивают под их внутренний диаметр. В нижнем рабочем валу нужно просверлить отверстие для ручки. Саму ручку можно сварить или использовать деталь от обычной мясорубки. Под передний подшипник прижимного вала подставляют подвижную опору для более простой выемки материала.

Роликовые детали придется вытачивать самостоятельно. Тем, кто часто применяет зиговочное оборудование, стоит подобрать для этих элементов закаленную сталь. Стоит сразу выточить несколько пар разного профиля. После вытачивания их нужно будет хорошо отполировать. Главный поперечник каждой детали обязан соответствовать расстоянию между центрами колес с зубцами при рабочей сцепке.

Отверстия под роликовые элементы высверливают в центре ограничительного щитка из металла. В среднем его длина составит 18 см, ширина – 12 см, толщина – 3 мм. Ролики фиксируют шплинтами, под которым сверлятся отверстия. При этом учитывается длина самих роликов и толщина шайб. Шплинты реально заменить шпильками либо даже обычными гвоздями.

Принципиальная схема и описание самодельной зигмашины

Электрический зиговочный станок

В домашних условиях можно создать и электрический зиговочный станок. Механическая часть аналогична ручному изделию, но вращение роликов будет осуществляться с помощью электрического привода. Станок оснащают редукционным двигателем с мощностью в 200 B и 15 оборотов в минуту. Соотношение червячного редуктора – до 1:100. Приводить оборудование в движение можно с помощью педали, например, от старой швейной машины.

Зиг-станок позволит соединять металлические элементы в тех случаях, когда сварка невозможна или неэкономична. Производить зиговку в домашних условиях довольно просто и для этого не требуется специальных знаний либо дополнительных расходных материалов.

Машинки из дерева своими руками

17 878

06.11.2014

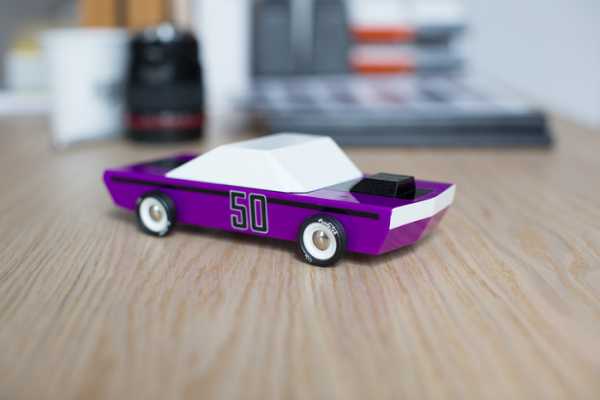

Машинки из дерева своими руками.

Игрушечные машинки,   вещь, несомненно, интересная. И поверьте сделать машинку из дерева своими руками  самостоятельно дело, тоже интересное и очень увлекательное.

Кроме дизайнерских решений и чуточку настойчивости и терпения, нам потребуются.

1. Деревянные бруски ( желательно сразу подобрать, по ширине будущей машинки , это ускорит дело ).
2. Колесная база от игрушечного автомобиля (колеса должны быть на металлической оси.)
3. Ножовка по дереву или металлу.
4. Напильник, наждачная бумага, дрель, сверло.
5. Клей ПВА, или другой клей для дерева
6. Масляные краски (цвета на ваш выбор), кисточка.
7. Скотч малярный.

Видео процесса разработки дизайна.

Сама машинка из дерева будет состоять из трех основных частей, которые нужно соединить воедино, а точнее из двух кусочков бруска ( кабина верхняя часть и деревяшка имитирующая все остальное) и колесной базы.

Верхняя часть машины, это отпиленный под разными углами от бруска кусок деревяшки, уклоны имитируют переднее и заднее стекло.  Наносим разметку  на самую узкую сторону бруска и отпиливаем, обработали напильником, наждачной бумагой – деталь готова к покраске.

Нижнюю часть машины изготавливаем по такому же принципу, только скосы делаем не такие острые, не под таким крутым углом, желательно в нескольких плоскостях, иначе бамперы будут выглядеть уж очень просто. Выпилили основные уклоны, доработали мелкие детали  бампера при помощи напильника , рубанка, ножа. Отшлифовали, просверлили  сквозные отверстия под колесную базу – все готовимся к покраске.

Покраска очень важна — форма у машинки простая, но если покрасить её правильно , то выглядеть,  она будет как хорошая,стильная, «винтажная» игрушка. В начале красим детали, в фоновый  цвет даем краске высохнуть. Затем наносим следующий  цвет, форму и зоны покраски создаем при помощи малярного скотча . В таким же способом наносим надписи  и цифры. Устанавливаем колесную базу – машинка из дерева готова.

Можно сделать несколько таких машинок из дерева  своими руками, скажем целую серию. И создать для себя и своих детей целую игру-историю.

Машинки из дерева своими руками

Модель The GT-10. Модель Carbon 77. Модель Doc Ryder. Модель The Plum 50 — New addition! И Полиция.

Посмотреть подробнее и может даже купить тут. Вся история на  kickstarter. Мне кажется такие деревянные винтажные машинки можно сделать своими руками. От этого они станут гораздо теплее.

Ваша оценка:

Зиговальный станок из шестерен и штоков

Основа, то есть рама должна быть максимально жёсткой. Здесь представлен первоначальный вариант без усиления (ребра жесткости).

Обсуждение

1. Здравствуйте. Ваши опасения подтвердились или нет? Про усиление увидел в вашем следующем ролике, а вот как обстоят дела с креплением роликов? Не подвергаются ли они изгибу?
2. Paul Sazhin Привет. С креплением роликов отлично. А вот раму, буду еще усиливать так как надо прокатывать лист 1,2мм, слегка гуляет).
3. Хорошо получилось, а амортизаторы от какой машины? Ну или какая длина и диаметр штоков? Раму конечно же усилить, а ролики лучше на шпонки сажать (ну или хотя бы на штифты), иначе есть вероятность прокручивания.
4. Спасибо! От БМВ тройки. Да раму усилил, диаметр штока 22 мм. Зев получился 280 мм. Мне маловато и узковато. Возможно достаточно делать привод на один верхний вал.

Особенности самодельных вариантов исполнения

Зиг машина своими руками может быть создана только при использовании подготовленных чертежей и проектов

В рассматриваемом случае уделим внимание на нижеприведенные моменты:

1. Прижимной вал должен иметь ход не менее 12 миллиметров. Как правило, прижимной вал находится сверху, нижний неподвижный.
2. Есть также и боковые упоры, которые позволяют исключить вероятность сдвига вала во время обработки. Зиговка своими руками создают так, чтобы при замене шайбы можно было изменить зазор расположения рабочего ролика.

1. При рассмотрении того, как создается зиг машина своими руками, отметим, что понадобятся зубчатые колеса с диаметром около 6 сантиметров для передачи усилия.
2. Валы рекомендуется крепить так, чтобы можно было заменить при необходимости. Что касается зубчатых колес, то в процесс эксплуатации не нужно быть проводить замену – только при обслуживании конструкции. Зиговочная машина ручная своими руками должна создаваться с учетом того, что время от времени придется выполнять обслуживание.
3. Рекомендуется проводить крепление через шплинт, под который можно создать при помощи сверла специальное отверстие. При создании посадочного отверстия учитывается толщина используемых шайб и длина рабочего ролика.
4. Коробку можно создать из металла, который имеет толщину 5 миллиметров и больше. При расчете высоты коробки учитывается высота вала, создаваемый зазор.
5. Станина создается так, чтобы в разрезе получалась буква «Т». Довольно часто создается станина высотой около 25 сантиметров. Ширина станины разрабатывается под поставленные задачи. Все элементы могут соединяться между собой различным методом: сваркой, сочетанием болта и гайки и так далее. Отметим, что чаще всего зиговочный станок ручной своими руками создается путем применения болтов и гаек – сборная конструкция более проста в эксплуатации, но обладает куда меньшей жесткостью чем сварная и требует периодической проверки степени зажима всех крепежных элементов.
6. Ограничитель создается из металла, толщина которого составляет примерно 3 миллиметра.
7. Рукоятку можно взять из других различных приспособлений.

Следует уделить внимание тому, что ролики также придется создавать своими руками, для чего нужно иметь токарное оборудование. Они сменные, выбираются в зависимости от поставленных задач при производстве. Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали

Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали.

Вышеприведенная информация всецело описывает то, как сделать зиг машину своими руками, какими особенностями она обладает и для каких целей используется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Зиговочная машина — это специализированное оборудование, позволяющее выполнять такую технологическую операцию, как зиговка. Этот метод обработки, которой подвергаются заготовки из листового металла, не представляет особой сложности в технологическом плане, но для осуществления подобной обработки необходимо использование специальных машин. Такое оборудование, представленное на современном рынке большим разнообразием серийных моделей, может быть оснащено ручным, электрическим или гидравлическим приводом. При желании простейший зиговочный станок несложно изготовить своими руками.

Работа зиговочной машины: нанесение двойного круглого фальца на заготовку цилиндрической формы

Назначение зиговочных станков

Зиговочная машина предназначена для соединения деталей из металла толщиной от 12 до 4 мм. На первом этапе прокатывается замок, после чего элементы соединяются между собой. Иногда замок необходимо дополнительно осадить вручную.

Зиговочная машина применяется при:

• производстве цилиндрических жестяных изделий: вентиляционных и водоливных труб, коробов, отливов;
• теплоизоляции трубопроводов;
• обработке обечаек;
• кровельных работах.

Основные виды операций: отбортовка, зиг, гофрирование.

Для понимания процесса рассмотрим виды листогибов

Их не так много, как кажется.

Вальцовый

Дополнительно его называют трехвалковый. В результате металлообработки получаются плавные изгибы на поверхности. Таким образом, можно создать трубы и половинчатые цилиндры, которые могут приспосабливаться под водосборники, уличную ливневую канализацию и во многом другом. Металлопрокат осуществляется между вальцами, которые имеют разный радиус. Один вал приводит все в движение, а два остальных остаются опорными.

Гибочный пресс

Есть шаблон. Он создается из крепкого металла и является двойным – то есть матрица и пуансон, которые имеют зеркально противоположные, дополняющие друг дружку изгибы. Между двумя формами кладется заготовка. Нижняя часть неподвижна, а вторая ходит вверх и вниз, при нажатии – опускается с большой скоростью и силой нажатия. Лист сгибается.

Самодельный листогибочный станок: механизм из траверсов

Если в прессе есть точечное воздействие, то здесь – на всю ширину участка. Элемент фиксируется в зажиме, а его край сгибается под воздействием подвижного траверса. Достоинство в том, что можно изготавливать детали с каким угодно углом – от 0 до 180 градусов. Часто аппарат оснащается встроенным ножом и делает станину многофункциональной.

Роликовый

Второе название – торцевой ручной. Предназначен для обработки торцов, небольших участков жести. Используется исключительно физическая сила, поэтому не очень распространен и считается дополнительным.

Сферы применения оборудования для зиговки

Оборудование, предназначенное для выполнения зиговки, даже несмотря на то что название такой технологической операции знакомо преимущественно специалистам по металлообработке, активно используется в различных сферах деятельности. Зиговочные машины являются практически незаменимыми для изготовления элементов кровельных конструкций, в частности, для формирования их кромок.

Примеры элементов водостока, выполненных на зиговочном станке

Следует отметить, что в строительной сфере зиговочные станки нашли очень широкое применение. Используя такие машины, из листового металла, в частности, изготавливают следующие элементы строительных конструкций и коммуникационных систем: части водосточных и воздуховодных систем, изоляцию для теплотрасс и др. В строительной отрасли преимущественно используется зиговочное оборудование ручного типа, так как оно отличается небольшими габаритами и незначительным весом, не требует для своей работы подвода электричества и может применяться практически в любом месте.

Зиговочный станок также можно использовать для того, чтобы надежно соединить между собой цилиндрические заготовки, выполненные из тонколистового металла. Ролики для оснащения зиг машины такого типа при прохождении через них цилиндрической заготовки формируют на ней замки, при помощи которых и осуществляется соединение двух деталей.

Прокатка замка на колене воздуховода

При выполнении соединений с использованием замков, в отличие от сварки, на металлические детали не оказывается термическое воздействие, что исключает возможность их коробления. Кроме этого, такая машина, своими руками изготовить которую также можно, не требует для своего применения никаких дополнительных расходных материалов.

Чтобы расширить функциональные возможности, которыми обладает зиговочная, в том числе и ручная, машина, ее можно дооснастить дополнительными рабочими органами. Оснащенные таким образом машины можно использовать не только в качестве зиговочного, но также гибочного и профилирующего оборудования. Современные зиговочные станки промышленного назначения часто оснащаются автоматизированными системами управления, что повышает их производительность и точность выполняемых с их помощью технологических операций.

Специальные насадки позволяют делать фальцы для соединения тонкостенных труб

Классификация и конструктивные решения зиговочных станков

Такое оборудование (часто называемое также зигмашинами) различают по следующим признакам:

1. По типу привода. Выпускаются зигмашины с электроприводом, и с ручным приводом.
2. По количеству пар роликов для зигмашин – с двумя (ИВ2714, ИВ2716) и четырьмя.
3. По способу управления – педалью или с применением кнопочной станции.
4. По мощности и толщине обрабатываемого металла. На ручных станках (например, на станке зиговочном ручном модели Stalex RM08) нельзя выполнять зигование заготовок толще 1…1,2 мм, в то время, как на приводном оборудовании  выполняется обработка стали и большей толщины – до 4 мм.
5. По наличию или отсутствию узла реверсирования привода на зигмашине (в первом случае можно выполнять калибрующую зиговку рельефа, которая часто требуется при обработке продукции, сделанной из высокоуглеродистых сталей). Подобные возможности оговариваются в паспорте.

Наиболее популярными моделями зигмашин с электроприводом являются двухроликовые машины  серии ИВА 27_ _ с горизонтальным расположением шпинделей. Зиговочные станки электромеханические производятся  в соответствии с техническими условиями ТУ 2-041-94, и включают в себя следующие узлы:

• приводной электродвигатель;
• двухступенчатый редуктор типа рм;
• опорного вала;
• промежуточной зубчатой передачи;
• пневмоцилиндра (или гидроцилиндра), управляющего перемещением верхнего рабочего ролика;
• рычажного привода нажимного вала;
• пары роликов;
• механизма упора (для зиговки штучных заготовок);
• узла подачи.
• системы управления (педаль, кнопка).

Устройство зиг-машины

Зиговочная машина электромеханическая действует так.  При включении двигателя крутящий момент через понижающий редуктор и промежуточную передачу передаётся на нижний опорный ролик, на который до упора подаётся заготовка, предварительно прошедшая через узел правки. При включении рычажной системы с пневмоприжимом  оснастки последняя подаётся до контакта с поверхностью заготовки, после чего упор откидывается, и датчик движения включает силовую подачу полосы в отрегулированный зазор. Производится формообразование рельефа, соответствующего профилю инструмента. При необходимости работ по калибровке полученного профиля вращение двигателя реверсируют, либо  выполняют повторную зиговку, несколько уменьшая значение рабочего зазора. Для извлечения готового изделия из рабочего пространства зигмашины достаточно вернуть инструмент в своё верхнее положение посредством включения цилиндра на обратный ход.

Зиговочная машина ИВ2716 может работать в составе поточной линии  профилирования, работают в автоматическом режиме, причём в качестве исходной заготовки используется лента или длинная полоса металла. Для облегчения съёма готовой детали станок дополнительно оснащается либо рулонным наматывателем, либо качающимися рычагами сброса, управление которыми производится от кулачков, устанавливаемых на  свободном конце опорного вала.

Типоразмеры серийных электрических зиговочных машин

Модель	Максималь-ная толщина обрабатывае-мого металла, мм	Вылет станины, мм	Максима-льная скорость зиговки, м/с	Минималь-ная скорость зиговки, м/с	Суммарная мощность привода, кВт	Дополнитель-ные возможности
ИВ 2714	2,5	400	0,283	0,045	4,35	Рольганг, устройство для круговой резки
ИВ 2716	4,0	500	0,283	0,055	5,3

Особенности конструкции

Классическая конструкция имеет следующие особенности:

1. Основным конструктивным элементом можно назвать сочетание двух пластин. Многие производители проводят создание этих пластин прибегая к методу гидроабразивной резки. Рассматриваемый метод имеет высокую точность.
2. В образованном пространстве между двумя пластинами расположены два вала, которые и являются основным элементам, контактирующим с заготовкой.
3. Из двух установленных валов верхний подвижный. Его передвижение происходит за счет специального прижима винтового типа. Отметим, что качественная зиг машина самодельная должна оказывать равномерное воздействие на всю заготовку, так как только в этом случае получается качественная зига.
4. Главным параметром, который можно устанавливать при помощи блока управления, ручной или автоматический, является глубина зигования.

Форма зига может быть различной, зависит от вида установленных роликов. Поэтому создавая зиговочный станок своими руками следует предусмотреть возможность замены роликов.

Ролики зиговочных станков

ЗИГ машина своими руками

Обзор самодельной ЗИГ машины

Эту ЗИГ машину автор разработки сделал автор ютюб канала “Николай Чернак”. В ее основу заложены 2 вала диаметром 35 мм. Установлены в корпусах подшипников. Нижний вал неподвижный, корпуса наглухо приварены к стойкам, а верхний вал подвижный – поднимается вверх достаточно высоко. Но так поднимать не надо – удобно до той поры, пока не выйдут зубья зацепления.

При планировке учитывалось: ось вращения находится ближе к зубьям – но не слишком. Потому что если расположить ближе – цепляется корпус. Поэтому рассчитано так: поближе к зубьям, одновременно на краю корпуса, поэтому при раскрытии ничего никому не мешает.

Сзади применено зубчатое колесо – зубчатая пара – она взята готовая из механизма бортировки колес. Раньше, при Советском Союзе продавались наборы для легковых машин – бортировка, разбортировка колес. Взял из него зубчатое зацепление. Хорошее получилось передаточное отношение – легко вращать.

В механизме раскрытия рабочих колес применена рулевая тяга автомобиля. Удобно – готовый шарнир, только приварил, все. Приварим винт на шарнире, чтобы избежать излома здесь.

Ручка тоже выполнена своими руками из старых деталей машины, на конце взяты шарики от рулевых наконечников. Имеется ограничитель подачи детали, т.е. пуская барашки, можно его использовать. Применены детали из амортизаторов. Ступица минского мотоцикла. Чтобы не точить, часто используются детали мотоциклов.

Рабочие ролики сделаны, чтобы они снимались отдельно от ступиц. Если открутить три винта, то снимается верхняя часть рабочего колеса. А ступица остается всегда прикрученной. Но имеет движение по шпонке. Имеется штопор. В результате в процессе изготовления новых роликов нет необходимости в очень толстых заготовках. Имея неширокие заготовки на этой ЗИГ машине можно вытачивать ролики разной конфигурации.

Продолжение о ЗИГ машине с 6 минуты.

Зиг машина с электро приводом

Профиль глубиной 7мм., сталь 0.7 – 1,2мм. Зиговальный станок заказан, проверяется в работе. Показано, какие детали способен обработать и какие доработки требуются для улучшения функций.

Зиговальный станок из шестерен и штоков

Основа, то есть рама должна быть максимально жёсткой. Здесь представлен первоначальный вариант без усиления (ребра жесткости).Обсуждение

1. Здравствуйте. Ваши опасения подтвердились или нет? Про усиление увидел в вашем следующем ролике, а вот как обстоят дела с креплением роликов? Не подвергаются ли они изгибу?
2. Paul Sazhin Привет. С креплением роликов отлично. А вот раму, буду еще усиливать так как надо прокатывать лист 1,2мм, слегка гуляет).
3. Хорошо получилось, а амортизаторы от какой машины? Ну или какая длина и диаметр штоков? Раму конечно же усилить, а ролики лучше на шпонки сажать (ну или хотя бы на штифты), иначе есть вероятность прокручивания.
4. Спасибо! От БМВ тройки. Да раму усилил, диаметр штока 22 мм. Зев получился 280 мм. Мне маловато и узковато. Возможно достаточно делать привод на один верхний вал.

izobreteniya.net

Сделать зиг-машину: простую и надёжную. Устройство, чертёж, размеры деталей и роликов.

При медленной загрузке основные чертежи и рисунки этой страницы можно открыть и посмотреть в каталоге «Чертежи, схемы, рисунки сайта».

Предлагается наиболее доступный для самостоятельного изготовления, успешно апробированный вариант. Качество обработки заготовок, надёжность и долговечность вполне сопоставимы с заводскими аналогичными механизмами. Усовершенствовать эту конструкцию можно включив в схему подшипниковые узлы, резьбовые крепления зубчатых колёс и роликов, механизм подъёма верхнего вала и т. д. Корпус верхнего вала имеет возможность вертикального хода 10 — 12 мм при заправке обрабатываемой детали. Корпус нижнего вала крепится в коробке машины неподвижно. Боковые упоры корпусов вала предотвращают их осевое смещение в коробке машины.

Втулки упорные исключают осевое смещение валов в своих корпусах. Сменные шайбы позволяют регулировать рабочий зазор в роликовой паре.

Зубчатые колёса подобрать диаметром около 60 мм.

Зучатые колёса можно закрепить любым способом (хоть на сварку), снимать их с вала не будет необходимости. Отверстия под шплинт для фиксации роликов наметить и просверлить с учётом длины роликов и толщины регулировочных шайб.

Корпус вала. 2 детали:

Размеры могут быть другие. Главное — соблюдать соответствие в местах посадки и сопряжения деталей.

Коробка зиг-машины.

Толщина материала 4 — 5 мм, можно применить элементы металлопроката. Внутренний размер 120* уточнить (определить) как общую высоту корпусов вала, сложив их в рабочее положение (между ними будет зазор 7 — 10 мм) и прибавить ещё 10 — 12 мм для вертикального хода верхнего вала.

Если верхняя крышка коробки будет несъёмная, то перед её окончательным закреплением надо установить (вложить в коробку) корпусы валов. Размер наружней высоты — ориентировочный.

Станина зиг-машины.

Станина машины крепится к её коробке любым способом; разборный — удобнее при транспортировке. Высота станины 250 мм, ширина — по коробке.

Щиток упорно-ограничительный:

Размер 180 на 120 мм или др.; толщина листа 2 — 3 мм; фигурное отверстие очертить и вырезать по роликам зиг-машины в их рабочем положении. Штанги приварить.

Приводная рукоятка ручной зговочной машины:

Размеры указаны ориентировочно, окончательно подобрать длину рукоятки и размер её отгиба с учётом высоты зиг-машины.

Ролики зиг-машины.

Основной диаметр ролика зиг-машины выбрать равным межцентровому расстоянию шестерён (зубчатых колёс) находящихся в рабочем зацеплении. Здесь этот диаметр условно указан как Ф55* мм.

Материал для изготовления роликов зиг-машины желательно взять поддающийся термической закалке, но и выточенные из обыкновенной Ст3 долго прослужат без ощутимого износа — что конечно зависит от объёма выполняемых работ.

В качестве шплинтов можно применить обычный гвоздь 2,5 мм, но верхний ролик, как более нагруженный в осевом направлении, будет постепенно выгинать тонкий шплинт влево, поэтому для его фиксации возможно придётся применить более надёжную деталь или способ.

asp-hpz.narod.ru

Назначение и конструкция зиговочного оборудования

Прежде чем начать разбираться в том, что собой представляет зиговочный станок, необходимо понять, для чего выполняется зиговка. В процессе осуществления этой технологической операции на поверхность заготовки из листового металла наносятся углубления полукруглого профиля. Такие углубления, которые и называются зигами, выступают в роли ребер жесткости, их наличие на поверхности изделия из тонкостенного металла делает его значительно прочнее. Размер углублений, для формирования которых и применяется зигмашина, полностью зависит от толщины металла, используемого для заготовки. Для выбора данного параметра, являющегося очень важным для такой технологической операции, используются специальные справочные таблицы.

Многие современные производители выпускают зиговочные станки, технические возможности которых позволяют выполнять целый перечень технологических операций. К таким операциям, которым заготовки из листового металла подвергаются в процессе их круговой обработки, относятся рифление их поверхности, резка и отбортовка. Более мощными и производительными, если проводить сравнение с ручным оборудованием, являются зиговочные электрические машины. За счет наличия в своей конструкции мощного электрического привода такие станки позволяют успешно выполнять обработку заготовок, изготовленных из более толстого листового металла.

Основные части зиговочной машины

Вне зависимости от того, оснащен зиговочный станок ручным или электрическим приводом, конструкция и принципиальная схема работы такой машины остаются практически неизменными. Основными элементами конструкции подобных станков являются два вала, оси которых могут располагаться горизонтально или под некоторым наклоном. Именно эти валы, вращаясь относительно друг друга в противоположном направлении, придают вращение рабочим роликам, зафиксированным на их концевой части. Работает зиг машинка, как ручная, так и электрическая, по следующей схеме:

• заготовку из листового металла помещают между двумя формирующими роликами оборудования;
• валы машины сводят друг с другом, тем самым обеспечивая зажим заготовки между рабочими роликами;
• при помощи ручного или электрического привода валы приводят во вращение;
• при вращении валов и рабочих роликов зажатая между ними деталь также начинает двигаться; при перемещении заготовки между рабочими роликами с выступами требуемого размера и формы на поверхности листового металла под воздействием пластической деформации формируются соответствующие углубления.

Это интересно: Профилегиб своими руками в домашних условиях — чертежи, фото, видео

Сферы применения оборудования для зиговки

Оборудование, предназначенное для выполнения зиговки, даже несмотря на то что название такой технологической операции знакомо преимущественно специалистам по металлообработке, активно используется в различных сферах деятельности. Зиговочные машины являются практически незаменимыми для изготовления элементов кровельных конструкций, в частности, для формирования их кромок.

Примеры элементов водостока, выполненных на зиговочном станке

Следует отметить, что в строительной сфере зиговочные станки нашли очень широкое применение. Используя такие машины, из листового металла, в частности, изготавливают следующие элементы строительных конструкций и коммуникационных систем: части водосточных и воздуховодных систем, изоляцию для теплотрасс и др. В строительной отрасли преимущественно используется зиговочное оборудование ручного типа, так как оно отличается небольшими габаритами и незначительным весом, не требует для своей работы подвода электричества и может применяться практически в любом месте.

Зиговочный станок также можно использовать для того, чтобы надежно соединить между собой цилиндрические заготовки, выполненные из тонколистового металла. Ролики для оснащения зиг машины такого типа при прохождении через них цилиндрической заготовки формируют на ней замки, при помощи которых и осуществляется соединение двух деталей.

Прокатка замка на колене воздуховода

При выполнении соединений с использованием замков, в отличие от сварки, на металлические детали не оказывается термическое воздействие, что исключает возможность их коробления. Кроме этого, такая машина, своими руками изготовить которую также можно, не требует для своего применения никаких дополнительных расходных материалов.

Чтобы расширить функциональные возможности, которыми обладает зиговочная, в том числе и ручная, машина, ее можно дооснастить дополнительными рабочими органами. Оснащенные таким образом машины можно использовать не только в качестве зиговочного, но также гибочного и профилирующего оборудования. Современные зиговочные станки промышленного назначения часто оснащаются автоматизированными системами управления, что повышает их производительность и точность выполняемых с их помощью технологических операций.

Специальные насадки позволяют делать фальцы для соединения тонкостенных труб

Это интересно: Элементы художественной холодной ковки — фото, видео, эскизы

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно

Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

• корпус устройства с защитным кожухом;
• кронштейн;
• хвостовик цилиндрической формы;
• два рабочих вала;
• стопорный болт;
• винт, оснащенный откидной ручкой;
• устройство пружинного типа;
• элементы зубчатой передачи;
• непосредственно сами ролики.

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

Самодельная зиговочная машина с электроприводом

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

• на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
• обрабатываемый край детали устанавливается на нижний ролик;
• при помощи вращения рукоятки на край заготовки опускается второй ролик;
• вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.
