Типы зиговочных станков
Основное различие зиг-станков – в типе привода. Он может быть:
- ручным;
- электрическим;
- гидравлическим.
Существуют и современные зиговки с ЧПУ. Такой тип управления позволяет полностью автоматизировать процесс, намного ускорить его и повысить производительность.
Станок с ручным приводом способен обработать листы металла не толще 1,2 мм. Закрепление детали и вращение валов производят особыми ручками. Прикрепляется зиговочная машина к рабочему столу с использованием струбцины. Основные плюсы ручного оборудования в том, что оно мобильно и компактно.
Минусом можно считать повышенные требования к умениям оператора. Необходимо обладать определенными навыками, чтобы в одно время и двигать ручку, и держать деталь в нужном положении. Ручные зиговочные станки подходят для небольших производственных цехов либо высотного монтажа.

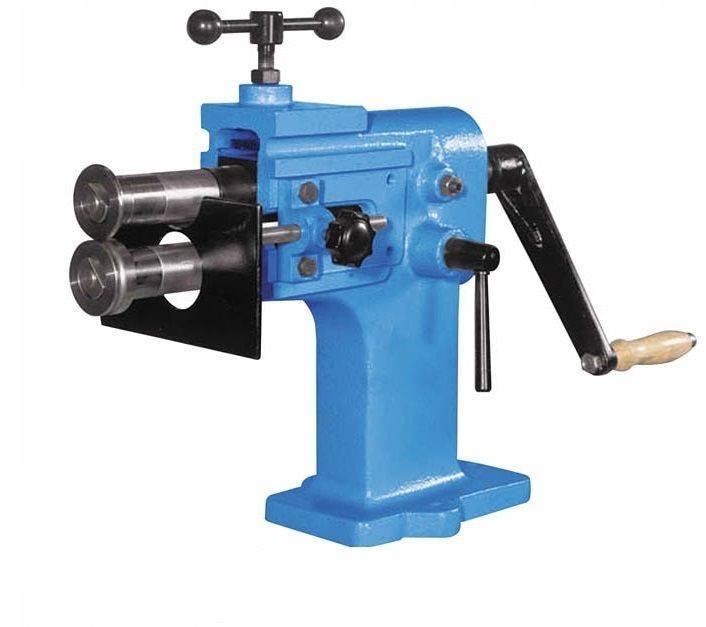

Зиг машина TZ 12 ручного типа
Зиговочный станок с электрическим или гидравлическим приводом может согнуть листы металла толщиной до 4 мм. Такие машины используют в больших производственных цехах. Зиговочный электрический станок работает за счет двигателя, скорость меняется с помощью преобразователя частоты. Его удобство в том, что руки работника свободны, а управление ведется педальным способом либо с пульта
Это повышает производительность, что очень важно для производств с большим объемом выпускаемых изделий
Электромеханический зиговальный станок
Зиговочная машина гидравлического типа может быть только стационарной. Прижимной вал опускают с помощью гидравлического цилиндра, а ролики двигает электромотор. Такой зиговочный механизм удобен для работы с толстыми листами металла. Эти станки высокопроизводительны и потребляют мало электричества, поэтому в какой-то мере могут конкурировать и с машинами, оснащенными ЧПУ.
Зиговочная машина гидравлического типа
Классификация зиговочного оборудования по типу привода
Наиболее простой как по своей конструкции, так и по принципу действия, является зиговочная машина ручная. Все манипуляции с таким оборудованием, как следует из его названия, осуществляются вручную. К таким манипуляциям, в частности, относятся: прижим валов с рабочими роликами, для чего используется специальная рукоятка, расположенная в верхней части устройства; прокручивание роликов вместе с зажатой между ними заготовкой: такое действие также выполняется посредством специальной рукоятки рычажного типа.
Для эффективного использования зиговочного станка простейшего ручного типа требуются определенные навыки и сноровка, так как его оператору необходимо одновременно крутить рукоятку и удерживать обрабатываемую заготовку в требуемом положении, тем самым задействовав обе руки. Ручная зиговочная машина по причине невысокой мощности установленного на ней привода может использоваться для обработки листовых заготовок, толщина которых не превышает 1,5 мм.
Ручной зиговальный станок подходит для периодического использования в домашней мастерской
Более мощной, производительной, но и более дорогой по своей стоимости является зиговочная машина с электроприводом. Такие зиг машины правильнее всего относить к оборудованию электромеханического типа, так как в их конструкции присутствует и ручной механический привод, который обеспечивает сжатие листовой заготовки между рабочими роликами. За счет электрического привода такого оборудования происходит вращение рабочих роликов и, соответственно, вращательное движение обрабатываемой заготовки.
Включение и отключение электрического привода машины осуществляется посредством ножной педали, благодаря чему обе руки оператора всегда остаются свободными для выполнения манипуляций с обрабатываемой деталью. Наличие электрического привода, которым оснащены подобные зиговочные станки, как уже говорилось выше, значительно повышает их производительность, что дает возможность успешно применять эти машины для оснащения предприятий, производящих металлопродукцию крупными сериями. Кроме этого, мощность такого станка позволяет применять его для обработки заготовок из листового металла, толщина которого доходит до 5 мм.
Электромеханические зиговальные машины, как правило, могут оснащаться дополнительными приспособлениями для обработки заготовок сложной конфигурации
Читать также: На каком расстоянии работает прослушка
Зиговочные машины могут оснащаться и гидравлическим приводом, который еще больше увеличивает мощность оборудования. Технические возможности подобных машин позволяют успешно использовать их для обработки листового металла даже достаточно значительной толщины. Гидравлический привод зиговочного оборудования данного типа отвечает за прижим рабочих роликов к поверхности заготовки, а их вращение и, соответственно, движение обрабатываемой детали обеспечивает приводной механизм электрического типа. Несмотря на все преимущества, которыми отличаются гидравлические зиговочные машины, имеют они и недостатки: большие габаритные размеры и значительную массу, поэтому такое оборудование в основном используют крупные производственные предприятия.
Ручной зиговочный станок
Это оборудование будет оптимальным выбором, когда требуется работать в условиях небольшой ремонтной мастерской или на стройплощадке. Скромные габаритные размеры станка позволяют с лёгкостью выполнять его транспортировку. Для установки и настройки оборудования также не потребуется много времени и сил. С этими задачами оператор вполне справиться самостоятельно, не прибегая к помощи стороннего специалиста.
Не нужно тратить значительное время на обучение. Достаточно внимательно изучить руководство пользователя. Несложное техническое обслуживание, выполнить которое будет под силу даже начинающему специалисту.
Зиговка трубы
Принцип действия оборудования для зиговки
Современное оборудование для зиговки дает возможность осуществлять изготовление разнообразных углублений, продольных выступов, отортовки и остальных рельефов на поверхности изделия. В том случае, если у вас возникнет необходимость в данной услуге, вы можете обратиться в нашу компанию. Также у нас предлагается производство станков вентиляционной промышленности, которые представлены по доступным ценам и в большом ассортименте.
Сферы применения зиговочного станка
На сегодняшний день зиговка труб малого диаметра используется для последующего применения продукции в области оптимизирования процессов создания разных кровельных и водоотливных систем. На сегодняшний день зиговка смогла получить огромное распространение в производсте и строительстве при создании водных цапанов и воронок, замков выкатного типа.
Такая услуга незаменима при необходимости упростить процесс монтажа оборудования для теплоизоляции, для гибки, нанесения круглых фальцев, обработки и последующего гофрирования материалов. Как можно заметить, область использования данного оборудования является крайне разнообразной, поэтому многие клиенты остались полностью довольны предоставленными нами услугами.
Технические характеристики станка для зиговки металла
Станки для зиговки металла отличаются высокими техническими характеристиками, в чем лично смогли убедиться наши клиенты, решившие воспользоваться услугами. В свою очередь мы готовы предложить своим клиентам отменное качество обработки металла, по самым доступным ценам. Мы готовы представить услуги каждому, кто решит обратиться к нам, максимально прислушиваясь к вашим требованиям и пожеланиям.
Обращайтесь уже сейчас в нашу компанию, чтобы на личном опыте убедиться во всех преимуществах. Мы гарантируем индивидуальный подход и отменное качество результата для каждого из вас, так что поспешите!
Мы специализируемся на производстве технологического оборудования собственной разработки. Основная наша продукция — это линейка станков для производства вентиляции. Наше производство состоит из участков токарно-фрезерной обработки, гидроабразивной резки, заготовительного участка, участка сварки и плазменной резки, термического участка, шлифовального участка, сборочного участка, ОТК.
Описание технологии
Для создания рельефного изображения на металлическом листе малой толщины применяется современное оборудование – зиговочная машина. Она снабжена специальными валиками, которые в процессе оставляют особые канавки (зиги). Они могут быть как плоскими, так и иметь необходимый объем.
С помощью зигмашины выполняется несколько операция, в том числе:
- резка;
- рифление;
- отбортировка.
В зависимости от мощности, оборудование может обрабатывать металлические листы разной толщины. Наименее мощные – ручные зиг-машины, они способны выполнять операции для металла с толщиной от 0,3 до 1 мм. Электрические наносят рельеф на более толстые листы – до 2 мм.
Для зиговки используют три типа станков:
- ручные зиг-машины;
- оборудование с электроприводом;
- гидравлические механизмы.
Сам принцип работы во всех трех типах оборудования одинаков, различается лишь мощность и производительность. Есть и еще один параметр, который важен при выборе станков – расположение валов, на которые надевают рабочие ролики с нужным типом рельефа. Валы могут располагаться горизонтально, вертикально или наклонно.
Сама по себе операция нанесения зиг на поверхность металла несложна, но ее исполнение требует аккуратности и соблюдения технологии, ведь от правильности проведения обработки зависит дальнейшая прочность изделия.
Процесс нанесения рельефа в поэтапном исполнении выглядит так:
- на рабочую поверхность с нижним валиком укладывают заготовку, поднятый верхний вал с надетым роликом опускают сверху;
- деталь фиксируют специальными прижимными винтами;
- для надежной фиксации и более глубокого продавливания рельефа применяют специальный упор;
- для обработки прочным стальных листов большой толщины применяют мощные электрические и гидравлические станки;
- при нанесении рельефа на листы мягкого металла (алюминия, медных сплавов) увеличивают расстояние между канавками-зигами и их радиус;
- валы, вращаясь в противоположном направлении по отношению к роликам, оказывают давление на заготовку, в результате чего и появляются углубления рельефа.
Если рельеф недостаточно ярко выражен после первого проведения операции, ее повторяют несколько раз. Зиговка металла считается оконченной только в случае получения достаточной глубины рельефа.
Преимущества
Независимо от типа зиговочного оборудования все они обладают своими преимуществами, которые позволяют проводить необходимые работы с высоким уровнем качества. К ним относится:
Если взять ручную зигмашину, то она экономная, поскольку не требует никаких финансовых затрат, кроме физической силы
Также ее мобильность позволяет производить работы в удобном для этого месте без использования электроэнергии. Кроме этого, небольшие габариты механизма позволяют использовать минимальное количество площади для ее размещения. При ее помощи можно изготовлять различные рифления на поверхности листового металла качественно, тем самым повышая его прочность. Что касается стационарных зиг станков, то они также не занимают много места, но отсутствует мобильность такого оборудования. Непосредственно одним из достоинств считается тот факт, что при помощи зиговки можно соединять детали изделий без использования сварки или других подобных способов
Качество производимых изделий соответственно выше, и что немаловажно можно использовать материал более твердой структуры, но обладающего достаточно высокой пластичностью, что, в свою очередь, позволяет проводить работы без повреждения листового материала. Помимо этого, повышается эстетический вид изделия.
В любом случае такое оборудование позволяет изготовить детали с необходимым рифлением, особенно если учесть, что на сегодняшний день разновидностей зигового нанесения рельефа на листовой материал имеется большое количество. В любом случае такое оборудование позволяет изготовить детали с необходимым рифлением, особенно если учесть, что на сегодняшний день разновидностей зигового нанесения рельефа на листовой материал имеется большое количество
В любом случае такое оборудование позволяет изготовить детали с необходимым рифлением, особенно если учесть, что на сегодняшний день разновидностей зигового нанесения рельефа на листовой материал имеется большое количество.
Что касается недостатков, то единственным из них является то, что при выполнении ручной зиговки листового металла потребуется прилагать достаточно много физического труда, но это никаким образом не влияет на качество выполняемой работы.
Конструктивные особенности зиг-машин
Один зиговочный аппарат конструктивно не слишком отличается от другого. Их основные элементы – валы – расположены горизонтально, вертикально либо под наклоном. На валы насаживают формирующие ролики, а между ними закрепляют обрабатываемую деталь. Благодаря противоположному движению главных элементов, на металле появляются равномерные углубления. С их помощью и производится необходимое соединение.
Выбирая зиговочный станок, нужно обращать внимание на следующие технические характеристики:
- тип привода;
- поперечник и вылет роликов;
- число прилагаемых пар этих деталей;
- допустимую толщину металла;
- размер станка.
Самые маленькие ролики в поперечнике – 50 мм, их количество варьируется от четырех до шести пар.
Важный показатель – вылет роликов. Лучше приобретать станок с максимальным вылетом – до 350 мм. Это расширит возможности зиговочного оборудования.
Допустимая толщина листа металла – от 0,5 мм до 4 мм. Зиговочная машина много места не займет (за исключением станков с ЧПУ). Весить такой аппарат может от 17 до 300 кг.
До начала работы обрабатываемую деталь фиксируют между валами и проворачивают ручку. На ручных аппаратах из-за их невысокой мощности может понадобиться пропустить заготовку через ролики несколько раз.
- http://met-all.org/oborudovanie/prochee/zigovochnaya-mashina-ruchnaya-zigovka-svoimi-rukami-chertezhi.html
- https://stankiexpert.ru/stanki/gibochnye-stanki/zig-mashina-svoimi-rukami.html
- https://metalloy.ru/stanki/zigovochnaya-mashina
- http://stanokgid.ru/metall/ruchnoj-zigovochnyj-stanok-svoimi-rukami.html
- https://prostrouky.ru/instrumenty-i-oborudovanie/listogib-svoimi-rukami-instrukciya-i-chertezhi-dlya-samostoyatelnoj-sborki.html
- https://promzn.ru/stanki-i-oborudovanie/izgotovlenie-zigovochnogo-stanka.html
Это интересно: Пеллетный станок: виды и особенности станков для производства пеллет
Проверка станка на работоспособность и доводка
После того как вы собрали устройство для гибки листового металла своими руками, необходимо протестировать его на работоспособность. Для выполнения пробной гибки лучше использовать более мягкий металл, в качестве которого может выступать лист из жести, гнущийся очень хорошо. Лист укладывается на основание гибочного станка и фиксируется на нем при помощи прижима. Выполняя пробную гибку, прижим станка можно временно притянуть к его основанию струбцинами или использовать для этих целей резьбовые шпильки с накладками.
Если положение данных конструктивных элементов не совсем верное, его подправляют и только после этого приваривают их к станине основательно. Для того чтобы надежно фиксировать прижимное устройство станка в процессе выполнения гибки, используют болты, выступающие над станиной, которые должны совпадать с отверстиями в кронштейнах прижимного механизма. Чтобы установить такие болты на станине, в ней просверливают отверстия, в которых нарезается резьба М10. Болты в такие отверстия вкручиваются по направлению снизу вверх, после чего их шляпки привариваются к нижней части станины.
Установка зажимных болтов с пружинами
Чтобы болты, установленные на станине, легко входили в отверстия в кронштейнах прижимного механизма, их увеличивают до диаметра 10 мм. Гайки, которые будут накручиваться на верхнюю часть таких болтов и тем самым фиксировать на станине гибочного оборудования прижимной механизм, лучше выбрать в виде маховичков, это значительно повысит удобство работы с вашим самодельным станком. Прижимной механизм в процессе его откручивания от станины должен отжиматься. Для этого на болты, при помощи которых он фиксируется, можно надеть пружины или резиновые амортизаторы.
В качестве рукояток привариваем к шляпкам болтов стержни
Собрав самодельный станок для гибки листового металла по вышеописанной методике, вы не зададитесь вопросом о том, как гнуть жесть или как согнуть окрашенный металл: даже оцинковка может обрабатываться на этом оборудовании с достаточно высокой эффективностью. Между тем есть у такого гибочного станка и ряд недостатков.
- Конструкция крепления щечек и пунсона недостаточно хорошо продумана, в процессе работы гибочного станка данные элементы постоянно трутся друг о друга и, соответственно, активно изнашиваются. В результате в механизме возникает люфт, приводящий к неточностям в процессе выполнения гибки. Исправить этот недостаток позволяет использование подшипников в данном узле.
- Гибочные станки вышеописанной конструкции не отличаются высокой производительностью и могут применяться только в том случае, если необходимо выполнить небольшой объем работ. Чтобы изготовить более производительный ручной станок, необходимо доработать конструкцию прижимного механизма.
Самодельный гибочный станок в работе
Очень помогает изготовить такой станок своими руками видео. Что характерно, многие профессиональные жестянщики, собирающие станки для гибки листового металла практически из металлолома, предпочитают использовать в своей деятельности именно самодельное оборудование.
Гибочные станки роликового типа, отличающиеся более сложной конструкцией, также могут быть изготовлены самостоятельно. Однако, какого бы типа ни был станок, который вы собираетесь изготовить самостоятельно, следует учитывать, что управлять таким оборудованием вы будете вручную, поэтому делать его слишком габаритным и мощным не имеет смысла. Если говорить об особенностях использования роликовых гибочных станков, следует иметь в виду, что при обработке заготовки на таком оборудовании ее отдельные участки могут подвергаться деформации. Именно поэтому профессиональные жестянщики не очень любят работать на устройствах подобного типа.
Устройство
Зиговочный станок состоит из следующих основных узлов:
- Рамы или опорной стойки.
- Станины.
- Передаточного механизма.
- Рабочих роликов.
- Электрического, ручного или гидравлического привода.
- Опорных конструкций.
Станина
– главный несущий узел станка. Массивная конструкция воспринимает вес других узлов и деталей, нагрузки, возникающие в процессе обработки. Внутри узла также может размещаться редуктор, двигатель и схема управления машины.
Рама
из стального или чугунного профиля также выполняет несущие функции. На ней закреплены другие узлы станка.
Передаточный механизм
предназначен для передачи вращения от привода на рабочие ролики и регулировки частоты вращения валов. В редукторе используется клиноременная, зубчатая передачи и другие решения.
Ролики
– рабочий инструмент зиговочного станка. С их помощью осуществляются все технологические операции: нанесение рельефа, отбортовка, резка и развальцовка.
Привод
– силовой узел машины. На станки устанавливают электродвигатели, гидравлику или ручной редуктор с рукояткой.
Опорные конструкции
предназначены для фиксации станков на месте установки. Мобильные ручные зигмашины размещают на любых ровных участках. Электромеханические станки крепят к полу полувинтовыми соединениями. Массивное оборудование с гидравлическим поджимом размещают на бетонных основаниях.
