Дробилка для пластика

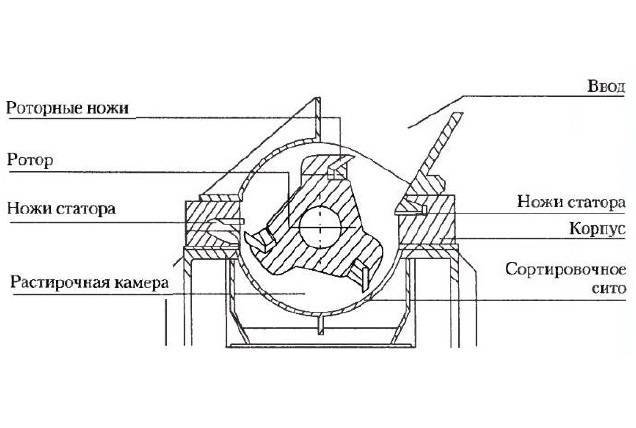

Более подробно о роторном измельчителе

Роторные дробилки пластмасс демонстрируют высокую производительность и глубину измельчения. Тонкостенные отходы измельчают высокооборотными устройствами, обрабатывающими до 100 литров в час.

Для толстостенных отходов используют машины с низкой скоростью вращения, но с высоким моментом, их мощность достигает 10 киловатт. Производительность ограничена 15 литрами в час, им по плечу самые твердые пластики. Средние и крупные перерабатывающие предприятия обычно располагают обоими подвидами роторных измельчителей. На малой скорости твердые отходы предварительно дробятся, а далее окончательно измельчаются на высокоскоростных устройствах.

Рабочие органы таких аппаратов — это сам массивный рифленый ротор и неподвижные боковые ножи, числом от 3 до 7. Сырье поступают в рабочую камеру из загрузочного бункера и попадают между ножами ротора и неподвижными ножами, где и измельчаются.

Дробилка со встроенным шредером-термокомпактором

Роторные измельчители выпускаются с одним или двумя роторами. В некоторые модели добавляют колосниковую решетку. Она действует как молотковый измельчитель.

Примерная стоимость

Цена аппаратов для измельчения зависит от нескольких показателей: долговечности, популярности бренда и производительности. Например, для сравнения можно разобрать несколько аппаратов:

1. Модель измельчителя HSS-230A. Ее производительность составляет от 100 до 200 кг в час. Производитель — Китай, стоимость агрегата 2192 доллара.
2. Дробилка XFS-3460. Ее производительность составляет до 500 кг в час. Аппарат произведен в Китае и стоит 7800 долларов.
3. Измельчитель AMD-200D. Его производительность составляет до 127 кг в час. Отечественная , стоимость аппаратуры составляет 2500 долларов.

Специалисты рекомендуют приобретать аппаратуру в фирмах, которые специализируются на изготовлении дробилок для переработки пластика. Обычно на таких предприятиях работают профессионалы, которые помогут определиться с выбором наиболее подходящей модели дробилки. Есть два основных направления — по конструкции и назначению. Например, чтобы измельчить плёнку, полиэтилен, нейлон и акрил, дробилка должна быть оснащена V-образными ножницами. Если дробить пластмассу, оборудование оснащается каскадными резаками.

Рекомендуем: Очистные сооружения ливневых стоков: структура и проектирование

Агрегат для измельчения бутылок имеет максимальную производительность при полной загрузке. Если нужно оборудование для измельчения крупных деталей, то лучше остановить выбор на серии RFS, HZS и HNS. Аппаратура по конструкции подразделяется на следующие категории:

1. Роторная.
2. Конусная.
3. Молотковая.
4. Щёлковая.

Аппаратура для измельчения пенопласта

Для этой цели обычно используются роторные дробилки. У агрегатов большая производительность и максимальная степень загрузки. Например, высокоскоростной измельчитель перерабатывает небольшой материал при мощности 10 квт в час, а скорость его работы составляет 100 л в секунду. Если измельчается пластик крупного размера, то работа происходит со скоростью 15 л в секунду, при этом мощность будет менее 10 квт в час. Измельчители такого типа разделяются на однороторные и двухроторные, с колосниковой решеткой или без неё, которая применяется для молоткового оборудования. Если используется роторная дробилка, она потребует более аккуратного обслуживания во время работы. У роторного аппарата есть существенные преимущества:

1. Равномерность измельчения.
2. Большая производительность при низком потреблении энергии.
3. Два вида дробления — окончательное и первичное.

Сфера использования

В зависимости от перерабатываемого материала понадобится определённый тип оборудования. К примеру, это может быть дробилка для поролона или целый набор механизмов для измельчения внутри универсального аппарата. Полимерная плёнка очень легко разрезается, но она не подлежит дроблению с помощью ударов. Габаритные детали из ABS можно только раздробить, но разрезать не получится. Толщина, фракция и размер материала оказывают влияние на подбор определенной модели измельчителя.

Измельчитель обладает небольшими размерами, всего 1400 X 650 X 1500 мм, что позволяет установить оборудование на приусадебном участке или в помещении. Измельчение фракции происходит при помощи ударов пластика по ножам ротора в корпусе. Размер измельченного пластика регулируется при помощи гранул, которые получаются при помощи центробежной силы. Эта модель дробилки создана для переработки пенопласта, бутылок, синтепона, бумаги, поролона и пленки.Дробилки для пластмассы могут быть разными: все зависит от поставленных целей и финансовых средств. При желании можно приобрести «бюджетный» китайский вариант, который прослужит определенное количество времени и окажется полезным, а если есть возможность, лучше всего изготовить оборудование самостоятельно.

Процесс изготовления

После подготовки всего нужного для работы, можно начать первый этап создания. Сначала создается режущий блок путем надевания на заранее подготовленную ось дисковых пил. Чтобы между этими импровизированными ножиками осталось нужное место, стоит применять гайки.

Далее проводим монтаж изделия на шкив и за счет подшипников создаем свободное вращение. Потом делаем из приготовленных металлических материалов прямоугольную раму и крепкий каркас.

Второй шаг — это приварка ножек, подобранных по высоте, с применением сварки. Далее каркас прикрывается листом из стали, для этого присоединяем его к раме. Создаем в нем отверстие нужной величины и закрепляем двигатель на равном расстоянии от режущих деталей. Специальный кожух и емкость для подачи сырья будут нужны для безопасности и эффективности процесса работы.

После изготовления каркаса начнем завершающий этап сборки дробилки для пластика. Для этого на ножи накладываем специальный защитный кожух и бункер, через который будет производиться подача материала. Во время изменения кожуха стоит заранее предусмотреть в нем дырку для присоединения оси со шкивом.

Последним действием считается присоединение режущего блока с валом мотора при помощи ремня. Все, конструкция сделана.

Покупка или самостоятельное изготовление?

Если дробилку для пластика планируется задействовать на производстве по переработке полимерных отходов, имеет смысл тогда покупка нового агрегата. Он будет надежнее и производительнее прибора, изготовленного самостоятельно.

А вот если дробилка нужна для периодической утилизации пластика на приусадебном участке, расходы на приобретение агрегата совершенно не оправданны. Новый прибор стоит от 350 000 рублей (зависит от модели и производительности). На вторичном рынке агрегат можно найти за 75 000 – 100 000 рублей, что тоже недешево. Поэтому в таком случае оптимальный вариант – изготовить устройство самому.

Изготавливаем дробилку самостоятельно

Дробилки промышленного производства обладают отличными рабочими качествами и внешним видом, но стоят недешево. Тем временем можно изготовить измельчитель пластика своими руками, для этого понадобится домашняя мастерская и навыки слесарных и сварочных работ.

Материалы и инструменты

Для изготовления устройства своими руками понадобится:

• Дисковые пилы- 20 штук. Диски должны без трещин и не гнутые. Лучше подобрать их с разной формой и количеством зубьев — это расширит возможности аппарата.
• Электродвигатель.
• Рабочий вал.
• Два подшипника .
• Два шкива.
• Приводной ремень.
• Стальной уголок или другой профиль для рамы и каркаса.
• Крепеж.
• Стальной лист 0,8- 1,5 мм .
• провода, выключатель и коммутационная коробка.

Порядок изготовления

• Собрать режущий блок. На ось надевают дисковые пилы, разделяя их толстыми шайбами или гайками.
• Закрепить на оси шкив и подшипники.
• Сварить из профиля опорную раму и вертикальный каркас.
• Обшить каркас стальным листом, предусмотрев отверстия для рабочего вала.
• Установить режущий блок, закрепив подшипники в предусмотренных креплениях.
• Установить на раму электродвигатель, закрепить на его валу второй шкив, отрегулировать натяжение приводного ремня.
• Присоединить провода в соответствии с электрической схемой, тщательно заизолировав соединения.

Самодельная дробилка для пластика

Дробилка для пластика, изготовленная своими руками, готова к приему сырья.

Рекомендации специалистов

Прежде чем просверлить первую дырку, необходимо сделать подробный чертеж будущего агрегата. Конструкторская проработка избавит вас от неточностей, несоответствий размеров и много численных переделок.

Имея минимальную техническую документацию на свой аппарат, вы также сможете сэкономить много времени, когда придет пора его улучшения или модификации.

На этапе проектирования также следует определиться с мощностью электродвигателя. Если вы планируете большие объемы работ и полную загрузку, то двигатель нужен помощнее. Если же агрегат будет работать эпизодически, по мере накопления отходов- то можно выбрать маломощный и сэкономить на электроэнергии.

Чтобы не собирать с пола пластиковую крошку, стоит предусмотреть под выходным отверстием место для контейнера или приспособление для крепления мешка.

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

• стальной лист толщиной от 10 до 16 мм;
• то же, толщиной 5 мм – на кожух и загрузочный бункер;
• высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
• трубы круглые или профильные, чтобы сварить раму;
• стальной вал диаметром 20 мм;
• 2 подшипника качения №307 или другие;
• крепеж (болты с гайками)
• шкивы, ремень.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Составление проекта

К примеру, мы определили, что под производственные задачи подходит двухвальный шредер с низкой частотой вращения роторов.

Его проект обязательно включает в себя:

• выбор двигателя по мощности;
• расчет передаточного числа редуктора и выбор заводской модели;
• определение диаметра и длины роторов (по размерам загрузочного окна);
• расчет валов на прочность;
• выбор подшипниковых опор.

Для этого понадобится учебник «Детали машин» для ВУЗов. Также придется заглянуть в ГОСТы по резьбовым соединениям, справочники по редукторам, подшипникам, муфтам и другим сборочным единицам.

Это нужно учитывать, когда назначаешь размеры канавки.

После расчетов необходимо выполнить компоновку узлов на миллиметровой бумаге или в редакторе типа AutoCAD, определить размеры корпусных деталей и станины.

К этой задаче нужно подойти ответственно, чтобы ничего не пропустить. Иногда выступающая головка «неучтенного» болта приводит к тому, что машину приходится переделывать. После этого делается деталировка – чертеж каждой детали в отдельности.

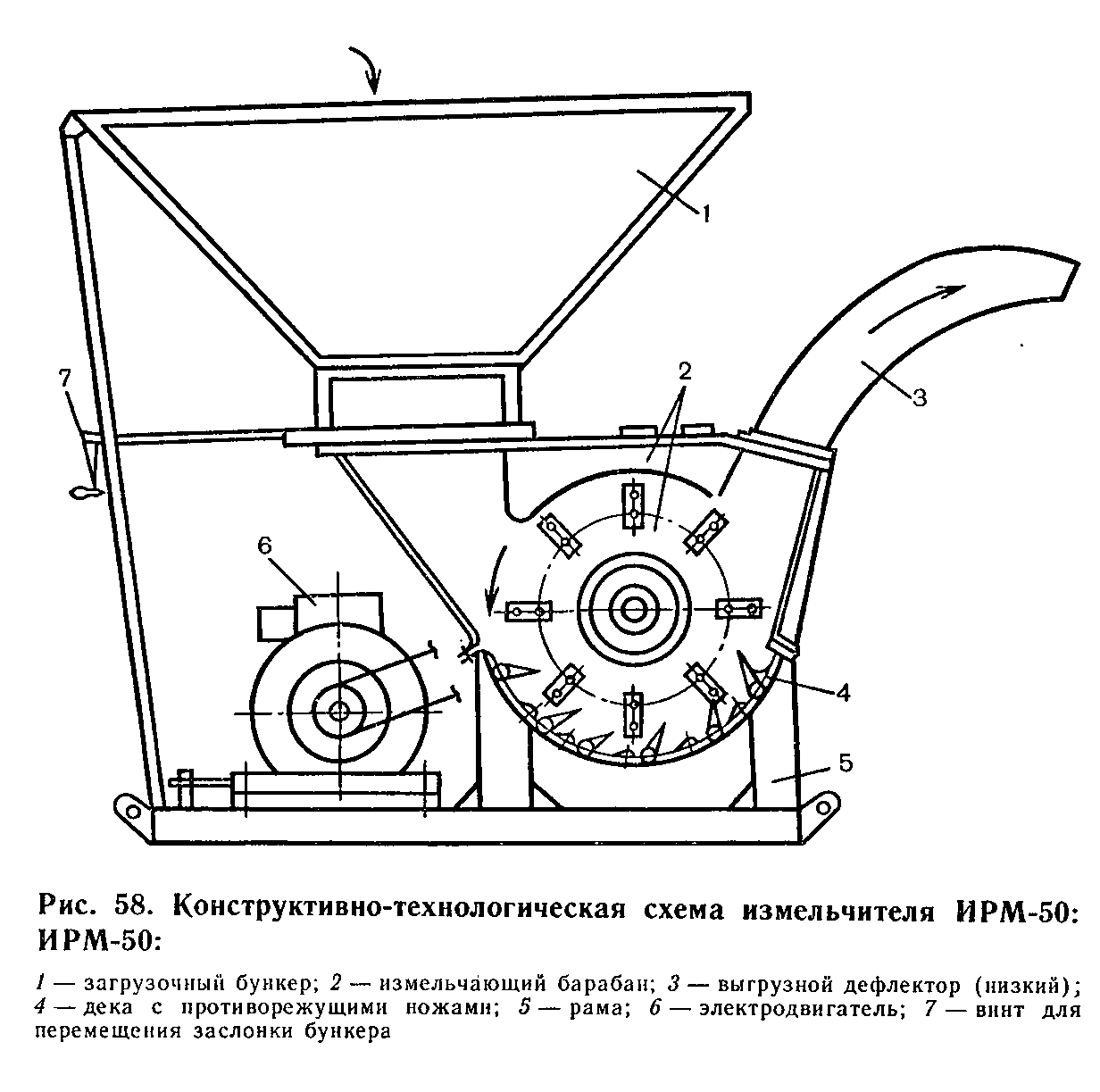

Измельчитель веток своими руками: чертежи

За основу берут готовое техническое решение, чертеж строят с учетом размеров имеющихся в наличии деталей. Чтобы сократить трудозатраты на подгонку узлов, на схеме указывают размеры, крепежные отверстия, сварные швы.

Дробилка древесных отходов своими руками изготавливается по таким чертежам:

1. Схема простого самодельного шредера, работающего от электрического двигателя.

2. Стационарный измельчитель роторного типа. У данной модели функции режущего инструмента выполняет дисковая фреза с 4 ножами.

3. Чертеж двухвалкового шредера. В этом изделии реализована функция самозахвата. При вращении валов, установленные на них ножи, легко перерубают ветки. Размер отходов 2-8 см.

4. Устройство для перемалывания травы. Чертежи траворубки и схема устройства в сборе.

Принцип действия дробилки

Для ликвидации эластичного мусора (плёнок, пакетов, ABS-пластика) применяются установки разрывающего или режущего действия, например, промышленные ножницы. Применение роторов нецелесообразно, потому что плёнки могут намотаться вокруг барабаны с зубьями.

Крупногабаритные отходы перед измельчением необходимо разломать, для этого применяются специальные молоты и прессы: это тяжелые стационарные машины, собрать которые своими руками тяжело.

Тонкостенные отходы — бутылки, канистры, небольшие трубы — встречаются очень часто, поэтому самодельный измельчитель лучше строить именно под эту категорию отходов. Это должна быть одно или двухвальная конструкция, главным элементом которой служит ротор с установленными на поверхности резаками. Режущие элементы измельчают мусор, на выходе получается однородное сырьё, пригодное для инсинерации, сжигания в пиролизной установке или продажи на перерабатывающий завод.

Где достать чертежи?

Нужно понимать, что производители оборудования для шредеров и дробилок не станут выкладывать чертежи в открытый доступ.

Проще всего получить схемы самодельного шредера или дробилки можно двумя способами:

1. Почитать форумы по теме, по типу этого. Вероятность найти точные и подробные чертежи измельчителей пластика очень мала. Нередко пользователи ресурсов переделывают какое-то невостребованное оборудование из смежной отрасли, например, сучкорез. А если дробилка делается «с нуля», мало кто заботится о документировании всех этапов изготовления. Тем не менее, читать форумы стоит: анализ обсуждений и чужих ошибок конструирования поможет сделать своими руками шредер для пластика более совершенной модели.
2. Снять размеры с действующего измельчителя. Получить полную информацию не выйдет, поскольку разбирать работающую машину хозяин не даст. Но в изготовлении собственной самодельной дробилки поможет даже визуальная оценка.

Попытка удешевить конструкцию за счет вторичных деталей, как правило, приводит к ошибкам.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

1. Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
2. Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
3. Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Как выбрать дробилку для пластика?

Очень часто к нам обращаются клиенты с вопросом, какая дробилка пластмасс лучше? Это злободневный вопрос, поскольку на него нет стандартного ответа, поэтому мы стараемся дать максимально корректную консультацию, и строим ее на обсуждении следующих вопросов:

• Какой вид материала клиент собирается перерабатывать?
• Какова приблизительная толщина кускового материала?
• Какой размер кусков планируется получать на выходе из дробилки?
• На какой объем производтсва хочет выйти заказчик?

При решении данных вопросов мы гарантированно дадим четкий ответ, какая дробилка Вам подойдет лучше всего.

Ниже мы составили список самых популярных моделей дробилок, с которыми Вы можете ознакомиться.

Процесс изготовления

После того, как все материалы и инструменты для создания конструкции куплены, можно сделать дробилку для пластика своими руками.

Создание режущего блока

На металлическую опору установить дисковые резаки. Элементы должны совпадать по размеру, расстояние между самодельными ножами выдерживается минимальное. В этом помогут шайбы из металла. Зафиксировать пилы самодельной дробилки гайками по краям. Установить всё на шкив и воспользоваться двумя подшипниками. Так установка сможет крутиться.

Сварка опорного каркаса

Необходимо своими руками изготовить раму прямоугольной формы. Сделать это можно, взяв уголок из металла, трубу, профиль. Далее сварным аппаратом придать желаемый вид. К полученному элементу приварить ножки нужного размера.

Накрыть каркас металлическим листом и приварить к раме. На поверхности листа вырезать отверстие, идентичное по размеру режущему блоку. Прикрепить двигатель недалеко от ножей устройства.

Сборка

Теперь остается собрать устройство дробилки. Перед тем как надеть на резаки защитную оболочку, нужно убедиться, что в последней присутствует пространство для сцепления оси со шкивом. В верхней части прикрепить бункер под пластиковое сырьё. Соединить нарезающий блок дробилки с мотором специальным ремнем.

Изготавливаем дробилку самостоятельно

Дробилки промышленного производства обладают отличными рабочими качествами и внешним видом, но стоят недешево. Тем временем можно изготовить измельчитель пластика своими руками, для этого понадобится домашняя мастерская и навыки слесарных и сварочных работ.

Материалы и инструменты

Для изготовления устройства своими руками понадобится:

• Дисковые пилы- 20 штук. Диски должны без трещин и не гнутые. Лучше подобрать их с разной формой и количеством зубьев — это расширит возможности аппарата.
• Электродвигатель.
• Рабочий вал.
• Два подшипника .
• Два шкива.
• Приводной ремень.
• Стальной уголок или другой профиль для рамы и каркаса.
• Крепеж.
• Стальной лист 0,8- 1,5 мм .
• провода, выключатель и коммутационная коробка.

Порядок изготовления

• Собрать режущий блок. На ось надевают дисковые пилы, разделяя их толстыми шайбами или гайками.
• Закрепить на оси шкив и подшипники.
• Сварить из профиля опорную раму и вертикальный каркас.
• Обшить каркас стальным листом, предусмотрев отверстия для рабочего вала.
• Установить режущий блок, закрепив подшипники в предусмотренных креплениях.
• Установить на раму электродвигатель, закрепить на его валу второй шкив, отрегулировать натяжение приводного ремня.
• Присоединить провода в соответствии с электрической схемой, тщательно заизолировав соединения.

Самодельная дробилка для пластика

Дробилка для пластика, изготовленная своими руками, готова к приему сырья.

Рекомендации специалистов

Прежде чем просверлить первую дырку, необходимо сделать подробный чертеж будущего агрегата. Конструкторская проработка избавит вас от неточностей, несоответствий размеров и много численных переделок.

Имея минимальную техническую документацию на свой аппарат, вы также сможете сэкономить много времени, когда придет пора его улучшения или модификации.

На этапе проектирования также следует определиться с мощностью электродвигателя. Если вы планируете большие объемы работ и полную загрузку, то двигатель нужен помощнее. Если же агрегат будет работать эпизодически, по мере накопления отходов- то можно выбрать маломощный и сэкономить на электроэнергии.

Чтобы не собирать с пола пластиковую крошку, стоит предусмотреть под выходным отверстием место для контейнера или приспособление для крепления мешка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Материалы и инструменты для изготовления

Чтобы собрать измельчитель пластика своими руками, потребуются знания в области сварки, а также терпение. Нелишним будет сварочный агрегат. Самодельные дробилки для пластика состоят из следующих частей:

• Элементы для крепежа (саморезы для металла, шайбы, гайки).
• Металлическая ось, на которую крепятся пилы агрегата.
• Дисковые пилы. Лучше выбирать примерно 20 резаков для глубокого дробления пластика. Правильная конфигурация зубчиков и оптимальное их число позволят агрегату измельчать эффективнее.
• Шкив, 2 подшипника и ремень, объединяющий работу электродвижка и ротора в дробилке.
• Привод. В продаже представлены разные по мощности виды устройства. С электрическим движком агрегата можно работать в помещении и на улице.
• Труба или профиль из металла для осевой рамы и каркаса.
• Емкость подачи пластикового сырья, защитный кожух. Смастерить их своими руками можно из листовой оцинковки при помощи ножниц по металлу, тисков и молотка.

Производительность оборудования: промышленное и мини

Выбирать измельчитель пластика для конкретных задач нужно с учетом его производительности.

На примере семейства шредеров ООО «АТЛАСМАШ» видно, что разброс этого параметра составляет 50 – 3500 кг в час.

Наименование модели	WXS-500	WXS-750	WS-600	WS-850	WS-1100	WN-1100	WN-1350	WN-1600	WN-1850	WN-2100
Мощность двигателя, кВт	11 – 15	15 – 18.5	18.5 – 30	22 – 37	30 – 45	55 – 90	75 – 110	90 – 132	110 – 160	110 – 160
Производительность, кг/час, слитки	50 – 60	70 – 80	400 – 500	500 – 700	700 – 1000	1300 – 1700	1500 – 2100	1700 – 2500	1900 – 2900	2200 – 3500

Производитель рекомендует использовать линейку мини-шредеров WXS, если необходимо перерабатывать от 1 до 5 тонн отходов в месяц.

Потребители таких установок – предприятия, не занятые рециклингом.

Также стоит обратить внимание на мощность привода машины. Наиболее производительные модели потребляют до 160 кВт/ч электроэнергии

Характеристики и устройство дробилок

Роторные дробилки

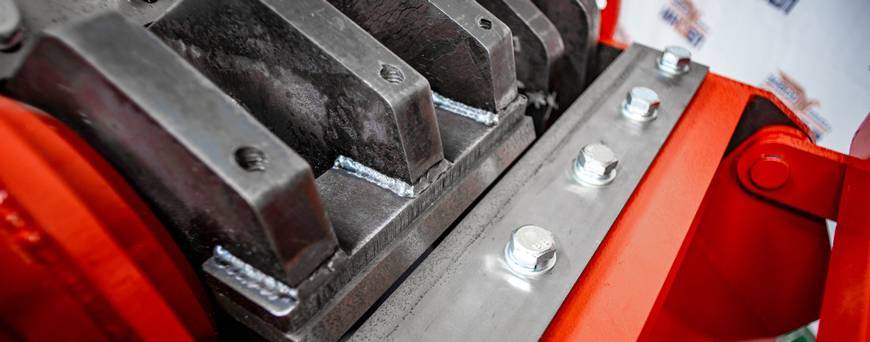

Основная деталь роторной дробилки – ножи. Количество ножей зависит от скорости вращения ротора.

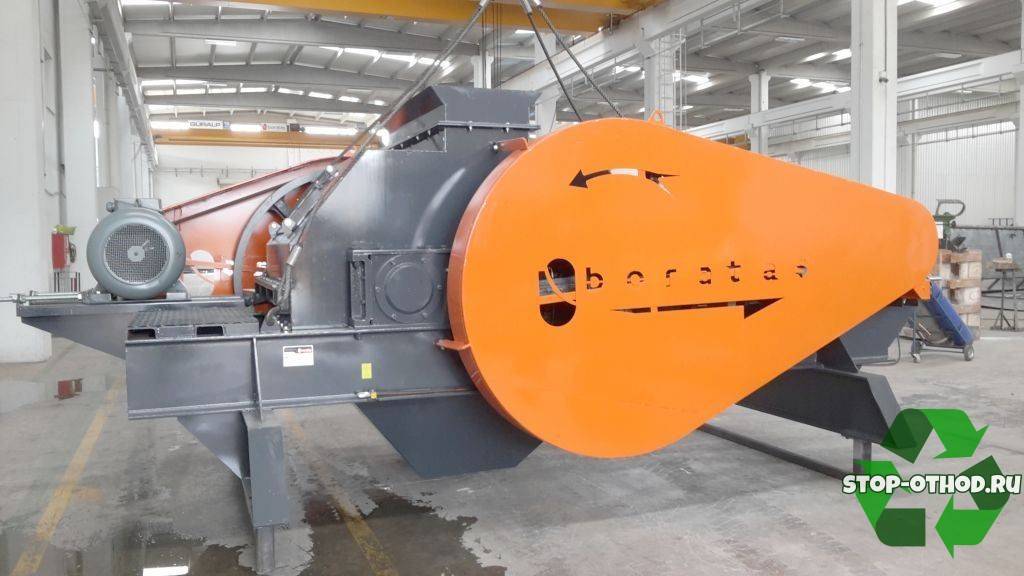

Основными показателями роторного шредера являются:

• Мощность двигателя.
• Диаметр ротора.
• Количество и качество ножей на роторе и на станине (лезвия ножей должны быть из хорошей стали для прочности и долговечности).
• Скорость вращения ротора. Дробилки имеющие высокую скорость вращения обрабатывают тонкостенные материалы, а низкоскоростные соответственно толстостенные.
• Размер бункера для загрузки сырья.
• Диаметр отверстий решетки.
• Габариты, вес.

Сырье загружают в специальный бункер, измельчение пластмассы происходит между подвижной и статичной группами ножей. Раздробленные отходы просеиваются сквозь металлическое сито. Процесс идет циклично, пока последняя партия материала не пройдет через сито. Размер измельченного сырья зависит от конкретной модели дробилки.

Ресурс достаточно недолговечен. Дробилки бывают однороторные и двух роторные. В некоторых моделях есть колосниковая решетка, которая выполняет роль молоткового измельчителя.

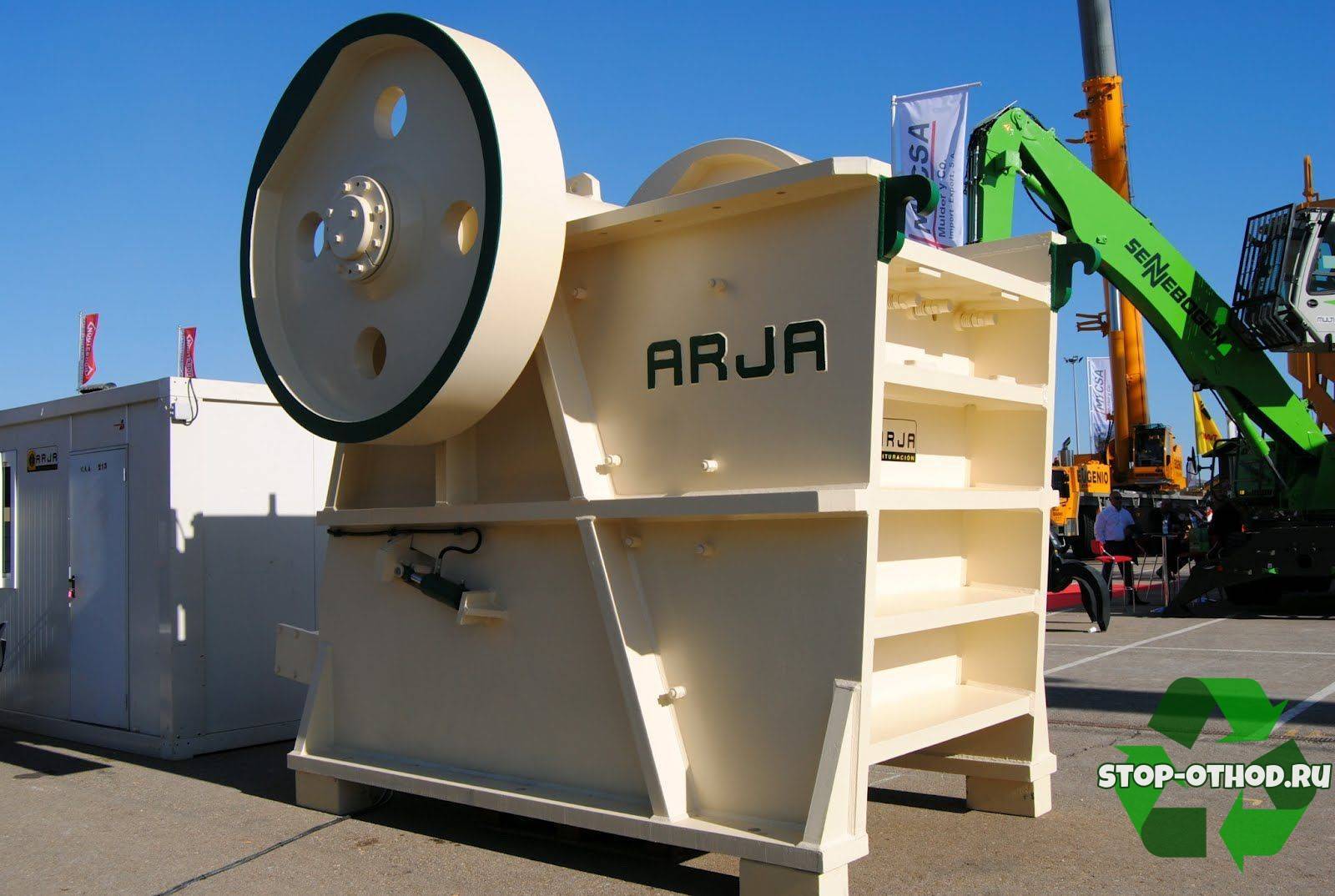

Щековые дробилки

Здесь используются две стальные рифлёные поверхности. Одна расположена вертикально, а другая так называемая «щека», под углом, совершая вращательные движения за счет чего происходит дробление материала.

Основными характеристиками щековой дробилки являются:

• Мощность двигателя.
• Скорость вращения щеки.
• Размер получаемых фрагментов.
• Габариты, вес.

Производительность щековых дробилок ниже чем роторных, зато они более надежны.

В целом принцип действия всех дробильных аппаратов схож – разрушить исходное сырье механическим путем.

Из стиральной машины

Садовый измельчитель веток можно изготовить своими руками из стиральной машины советского производства.

Мощность двигателя этого бытового электроприбора обычно не превышает 0,5 кВт, так что без его замены самодельный шредер сможет работать только с травой, листьями, самыми тонкими ветками и соломой.

Собирают измельчитель травы так:

В стенке машинки вырезать отверстие (высота 8-10 см, ширина 20-22 см). Через него будет удаляться резаная трава. С наружной стороны корпуса установить направляющий рукав из тонкого металла так, чтобы отверстие располагалось внутри. Под рукавом будет размещена ёмкость для сбора опилок.

Корпус следует смонтировать на устойчивой плоской поверхности, чтобы минимизировать вибрацию.

При помощи шпилек на вал мотора крепят втулку с резьбой. На неё устанавливают три ножа, выточенных из рессоры. Режущие элементы разводят на равные углы и закрепляют шайбой и гайкой.

Ножи имеют конфигурацию по типу тех, которыми оборудованы погружные блендеры. То есть, прямоугольная пластина ножа крепится на вал через отверстие, расположенное посередине. Ножи должны располагаться не ниже отверстия для удаления готового сырья.

Небольшие выводы

Дробилка для пластика является инструментом, который поможет не только бороться с загрязнением природы, но и принесет владельцу некоторый доход. Измельченный пластик можно по весу сдать на пункты переработки и заработать немного денег. Кроме того, в зависимости от конструкции режущего блока и мощности мотора, аппарат можно использовать для измельчения листьев и веток – а это уже серьезное подспорье любому дачнику или владельцу частного дома.

Сборка агрегата не представляет особых сложностей, а благодаря собственным разработкам, вы сможете усовершенствовать конструкцию. Собранная самостоятельно, дробилка ничуть не будет отличаться от производимых серийно измельчителей для бытовых нужд, а по надежности будет превосходить дешевые китайские аналоги. Один из вариантов, какой может быть дробилка для пластика – видео сюжет прилагается.

https://youtube.com/watch?v=HL0oPWEu9H0
