Дровокол винтовой

Винтовой конус

Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.

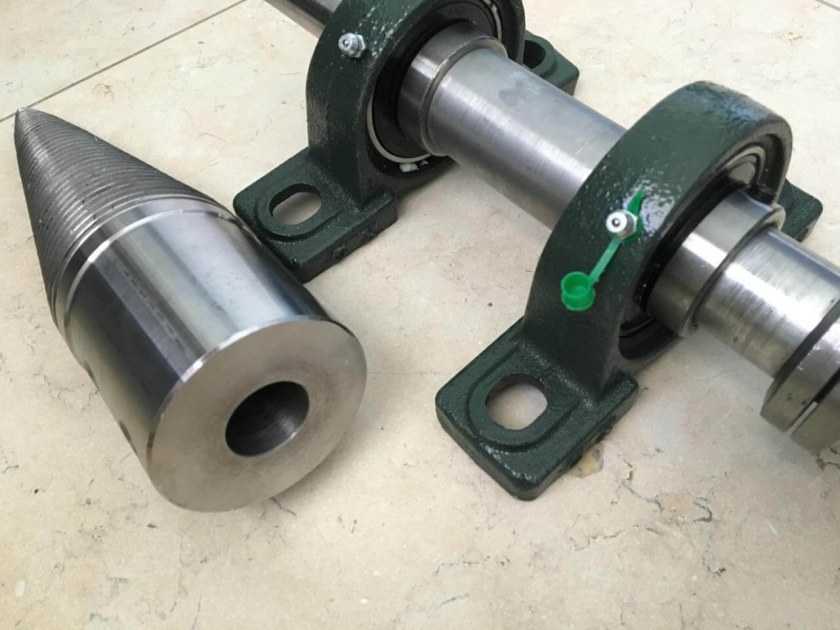

Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.

Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.

Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:

1. Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
2. На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
3. Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
4. Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
5. На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
6. Цепь и электромотор нужно закрыть кожухом.

Имейте в виду, конусный дровокол достаточно травмоопасен

При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае.

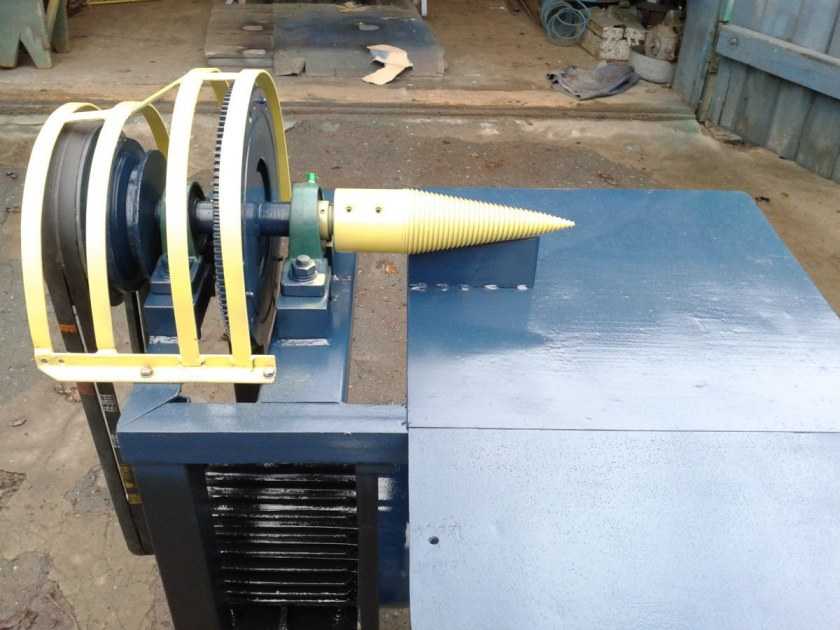

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Лучшие приспособления вертикального типа

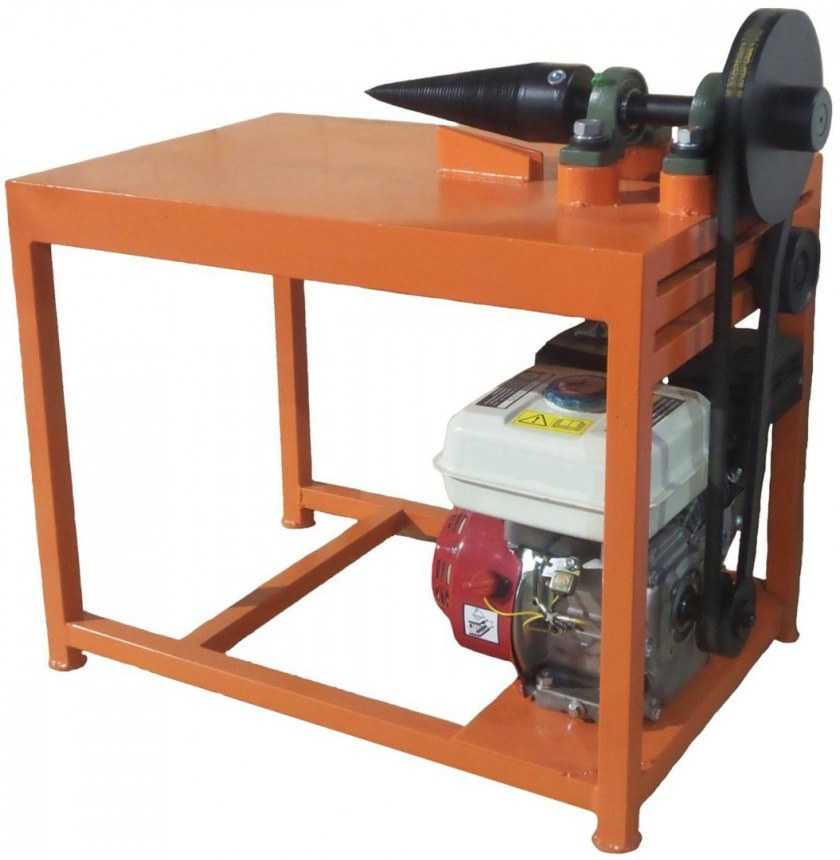

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

• простота сборки и долговечность;
• достаточная мощность;
• удобство в эксплуатации;
• широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

• достаточная мощность силового агрегата;
• аппарат удобно передвигать по территории;
• каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

• станок легко транспортируется;
• обладает высокой безопасностью;
• имеются дополнительные отверстия для крепления к поверхности;
• долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

• ручки имеют покрытие, которое плохо скользит;
• небольшая масса;
• качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

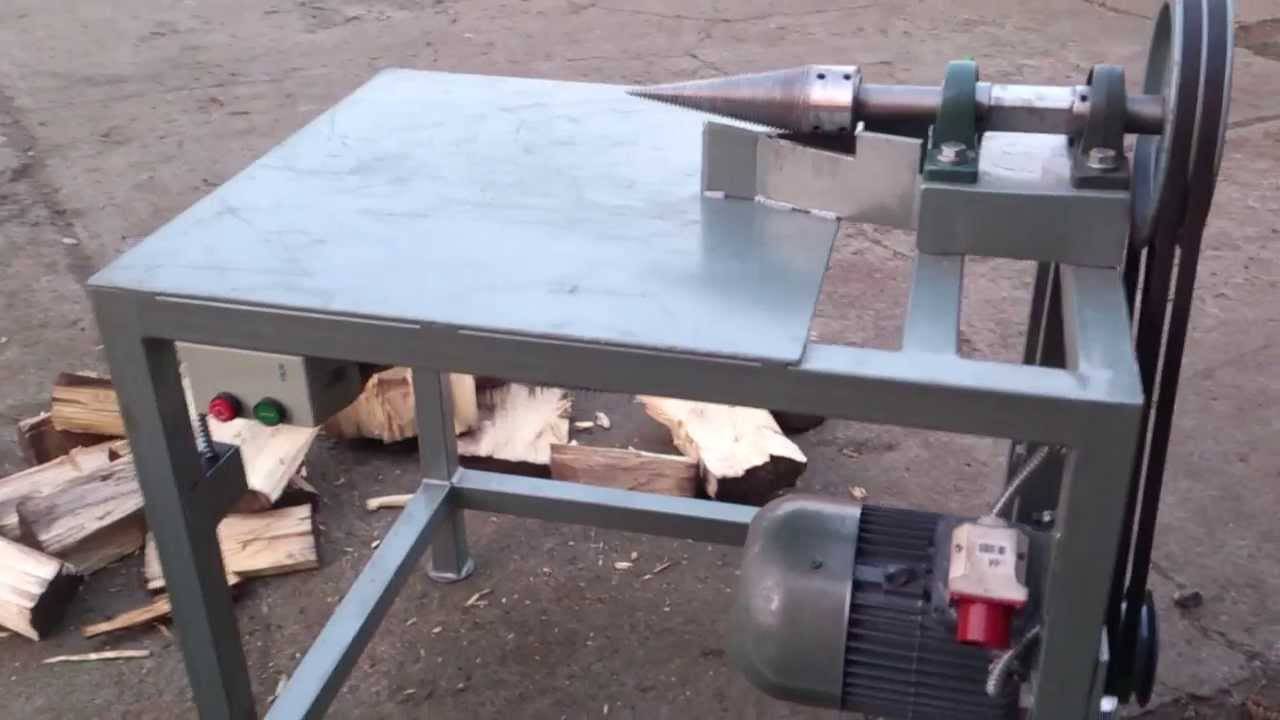

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

• Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.

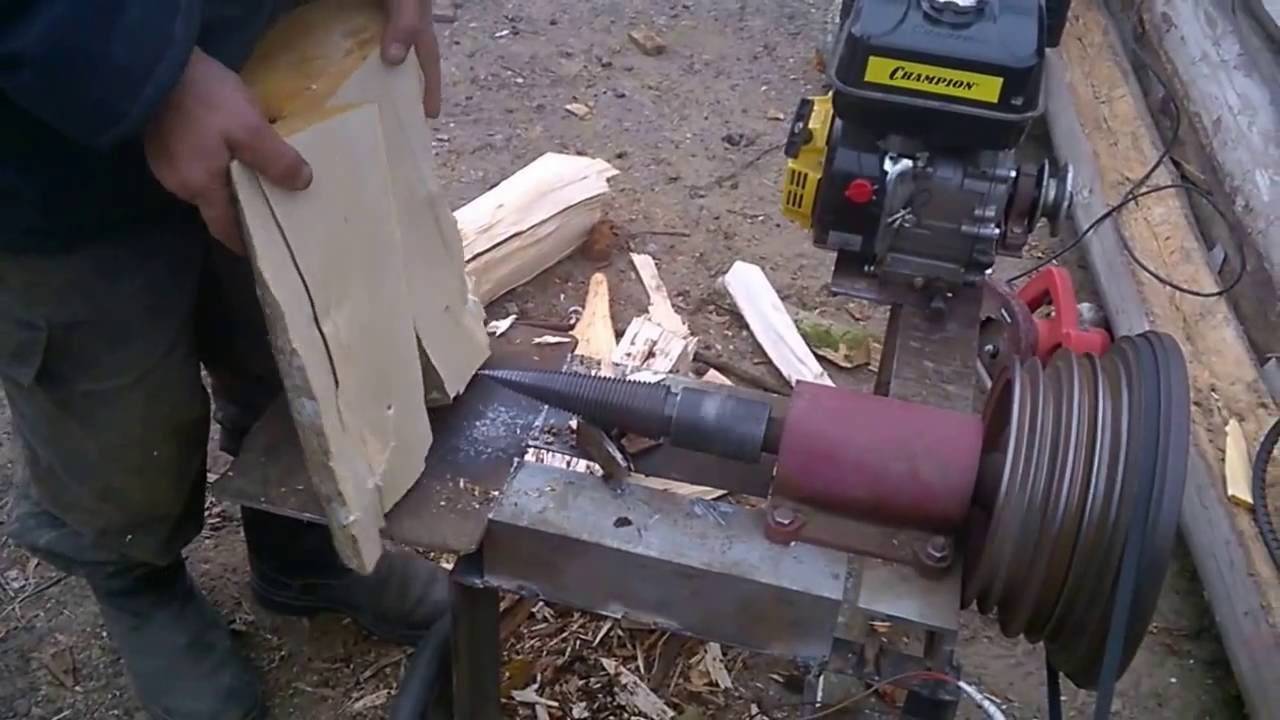

• Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
• Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
• Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

• Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
• Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Ручной

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Лом-колун

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Пружинный

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Реечный

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

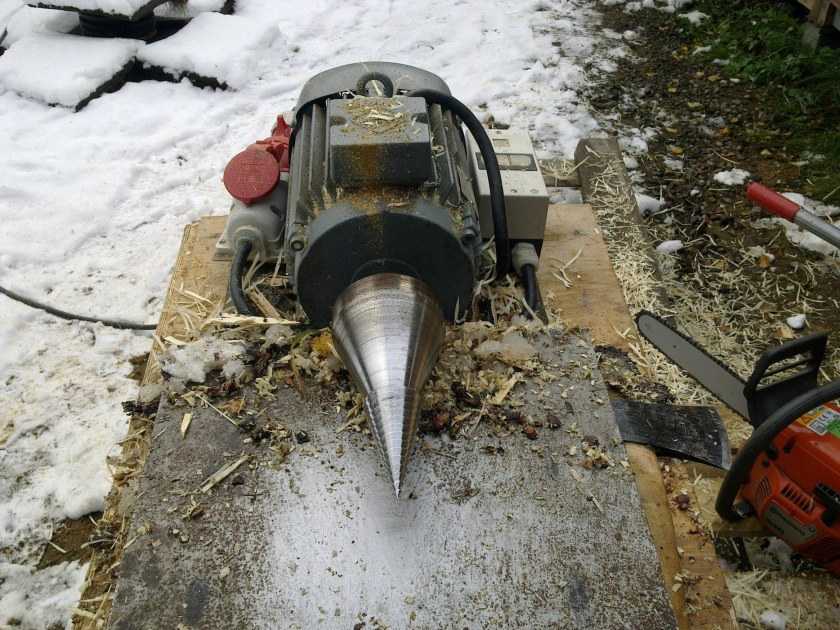

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
3. На вал насаживается малого диаметра шкиф.
4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
5. Собранный узел проверить на легкость вращения ручкой.
6. Установить шкиф большого диаметра на второй конец вала.
7. Надеть ремни и опять проверить легкость вращения.
8. На выходной вал надеть винтовой корпус.
9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Защитные функции

Двуручное управление – предполагает работу дровокола только при одновременном удерживании двух рычагов. Тем самым полностью исключается вероятность получения травмы.

Аварийный выключатель – останавливает работу колуна в случае возникновения нештатной ситуации. Повышает безопасность эксплуатации агрегата.

Защита от перегрузки – автоматическое отключение устройства при заклинивании чурбана или достижении максимального рабочего давления. Снижает риск преждевременного выхода из строя дровокола.

Реверс (винтовые дровоколы) – вращение конуса в обратном направлении. Полезная опция, если винтовой клин застрял в полене.

В хорошем дровоколе предусматривается защита от короткого замыкания и перепадов напряжения в электросети.

Лучшие ручные мини-дровоколы

Такие приспособления используют для работы дома или на даче. Они подходят людям с хорошей физической подготовкой, но вместо топора необходимо орудовать большим молотком или кувалдой. Устройство исключает отскок чурок в сторону и травмы для пользователя.

GreenWeen GW-DR1-T — с 9 ребрами для расширения

Это лучший дровокол для сочетания умеренной физической нагрузки и заготовки дров. Конструкция предусматривает установку крупного полена в окружность и удар кувалдой сверху.

Бревно раскалывается благодаря лезвию и 9 расширительным ребрам, которые разводят деревянные стенки эффективней топора, что не требует повторного удара. Скорость работы в два раза выше обычного метода заготовки.

Плюсы:

• устойчивое к истиранию лакокрасочное покрытие;
• чехол для хранения в комплекте;
• толстое железо на обечайке, для предохранения от вылета деревянных частей;
• устойчивое основание;
• удобная масса для переноса 5,7 кг;
• компактные размеры 300х300х300 мм.

Минусы:

• стоимость 5000 рублей для металлоконструкции высока;
• не получиться установить в него бревна толще 300 мм.

Дровокол Х4 от KOLUNDROV — сразу на 4 части от одного удара

Такой дровокол является лучшим по разделке толстых чурок ввиду наличия лезвия с четырьмя лопастями и жесткой фиксацией.

Дерево сразу раскалывается на четыре части от одного удара, чего достаточно для твердотопливного котла. Это дает высокую производительность, превосходящую классический метод колки в 4 раза. Толстый круговой контур исключает отлетание дров и возможность пораниться.

Плюсы:

• продуманное расстояние оградительного кольца защищает лезвие от случайного удара кувалдой по нему при быстром расколе полена;
• устойчивая платформа;
• допускается применение внутри дома;
• антикоррозийное покрытие из 8 слоев;
• имеется отверстие для крепления к полу;
• удобная масса для транспортировки 6,5 кг;
• компактные размеры 280х280х350 мм;
• возможность колоть чурки длиной 520 мм.

Минусы:

• высокая стоимость 6500 рублей;
• максимальная толщина чурки 180 мм.

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
Диаметр бревна, мм
200	300	400
Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.
