Клупп для нарезания резьбы

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Плашка для нарезания резьбы на трубах выглядит как гайка из закаленной стали, внутри которой расположено отверстие в виде цветка, грани ближайшие к центру покрыты острыми режущими поверхностями, а «лепестки» позволяют стружке спокойно отводится, не мешая работе.


Работа с инструментом не вызывает сложностей:

  • Крепко установите трубу вертикально. Она тоже должна быть подготовлена — отчищена от краски, фаски и др. Ручка-трещетка для нарезки трубной резьбы держит лерку подходящего размера, а на трубу намазываете смазку.
  • Плашку размещаете строго перпендикулярно по отношению к трубе. Если будет отклонение хотя-бы на 5-10 градусов, то труба уже будет испорчена.
  • Начните двигать ручку держателя по часовой стрелке.
  • Когда необходимое пространство покроется резьбой, поднимите резак вверх и вновь пройдитесь вниз по уже нарезанному, чтобы выемки были более четкие.


Данное видео — демонстрация правильного использования плашки. Наглядные действия следуют после подготовительных этапов, перечисленных выше:

Не забывайте периодически смазывать резак и трубу. Действуйте плавно, спокойно. Не дергайте плашку во время работы и не оставляйте незавершенный процесс.

Ключевые разновидности клуппа

Начать следует с того, что трубный клупп делится на несколько групп в зависимости от удобства эксплуатации и, безусловно, цены. Ознакомимся с этими группами более детально.

Группа No1. Простые ручные инструменты

Не будем ходить вокруг на около – речь здесь идет о самой простейшей плашке в несложном держателе. Визуально разницы вообще никакой не найти. Рамка круглой формы – это направляющая, имеющие зажимы для резцов и пару рукояток, необходимых для его вращения.

Группа No2. Ручные инструменты с трещоткой

Данная конструкция является несколько усложненным вариантом предыдущей – рама оснащается трещоткой, благодаря которой и возникает возможность не перехватывать ручки. Необходимо просто совершать одной ручкой возвратно-поступательные движения (наподобие качания воды насосом).

Группа No3. Электрические инструменты

А вот в данном случае вся работа с приспособлением заключается в том, чтобы правильно установить трубу и нажать на соответствующую кнопку. Со всем остальным отлично справится электрический привод. Имея достаточно скромную мощность (исчисляется всего несколькими сотнями ватт), подобные инструменты способны развивать большое усилие, что возможно по причине значительного коэффициента передачи на редукторе.

Для чего это нужно?

Несмотря на то, что на дворе двадцать первый век, а магазины полны современными материалами для водо- и газопроводов, резьбы никто не отменял. Они применяются очень давно, и никаких причин отказываться от них пока не предвидится.

Здесь его конструкция хорошо видна

Да, полиэтилен соединяется компрессионными фитингами для полиэтиленовых труб, а полипропилен вообще сваривается. Быстро, просто и удобно.

Однако у всех пластиков и композитных материалов на их основе есть два серьезных недостатка:

Они боятся высокой температуры. Для полипропилена и всех металлополимерных труб максимальная рабочая температура — 95 С. Да, согласно нормативным документам, больше в инженерных сетях жилых домов быть и не должно; однако же холодными зимами в северных регионах жилищники и тепловики вынуждены превышать нормы безопасности просто для того, чтобы люди не замерзли. А температура воды в системе отопления (и, заодно, в системе горячего водоснабжения) выше точки кипения ставит крест на применении полпропилена. У полиэтилена же и вовсе максимальная рабочая температура ограничена 40 С.

Пластики и композиты имеют малую механическую прочность. Если нужно уложить трубу под проезжей частью или проложить водопровод внутри туалетной комнаты бара, где на нее может возлечь шаловливая ладошка нетрезвого посетителя весом за центнер — от пластика придется отказаться. Как и от металлополимерных труб, которые можно и смять, и просто выдернуть из фитинга.

Ее температурный диапазон — от нуля (ниже вода просто превращается в лед и рвет трубу) до 250 С. Но медь дорога, а благодаря малой толщине стенок еще и не слишком-то прочна при поперечных нагрузках.

И что нам остается? Увы — лишь сталь. Желательно, разумеется, оцинкованная: ржавчина не будет приятным дополнением к водопроводу.

Стальные водопроводы и сопутствующие им резьбы еще долго будут с нами

Ну, а чтобы герметично соединить стальные трубы, есть всего два способа:

Причем сварочные аппараты есть далеко не у всех, к тому же сварка нарушает цинковый слой на защищенной от коррозии трубе. Последствия очевидны: сварные швы начинают ржаветь. У нового водопровода с рождения появляется ахиллесова пята.

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

  1. Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
  2. Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
  3. Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
  4. Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
  5. Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
  6. Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
  7. Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Как работать двуручной пилой и изготовление удобной ножовки своими руками

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Ножовка по металлу ручная ее назначение виды и как выбирать

Главное что нужно знать при выборе ножовки по газобетону

Виды клуппов для нарезки резьб на трубах

Клуппы трубные продолжают пользоваться популярностью, поэтому производители изготавливают изделия разных видов:

  • Простые ручные изделия
  • Приспособления с трещоткой
  • Электрические клуппы

Чем же отличаются изделия, и какой оптимальный вариант выбрать для нарезки резьбы на трубе?

  1. Простые клуппы представляют собой обычную плашку, закрепленной в держателе (основании). Такая плашка может применяться, как вместе с рукояткой, так и отдельно. Во вращение устройство может приводиться при помощи обыкновенной рукоятки, либо же газовым ключом. Рационально применять простой трубный клупп только в случае, когда необходимо нарезать резьбу в единичном экземпляре

  2. Инструмент с трещоткой. Для тех, кто желает иметь в своем арсенале незаменимый резьбонарезной инструмент, рекомендуется приобрести прибор с трещоткой. Обычно такой ключ продается в наборе, в котором присутствуют различного диаметра плашки или насадки: ½, ¾, 1, 2 дюйма и т.п. Преимуществом трещотки является упрощение процесса применения инструмента. Если надо нарезать резьбу на трубе клуппом с трещоткой, то это можно сделать одной рукой, совершая простые возвратно-поступательные движения

  3. Электрический клупп – этот вид инструмента эффективен в тех случаях, когда нужно нарезать резьбу на трубах в большом количестве. Главным недостатком такого вида инструмента является его заоблачная стоимость, составляющая около 25 тысяч рублей. В основу конструкции электрического клуппа входит электродвигатель, способный развивать большой момент и маленькие обороты. Электрический прибор напоминает внешне болгарку, только вместо круга, в шпинделе устанавливается плашка для нарезки резьбы соответствующего диаметра трубы

Если нужно нарезать резьбу на трубе в небольшом объеме, то купить электрический клупп можно, но это будет не рациональная трата средств. Главным достоинством ручного с трещоткой и электроинструмента является возможность нарезания резьбового соединения на трубах, закрепленных возле стены или проложенных в грунте. Для нарезания резьбы на стальных трубах отопления или водоснабжения, не нужно их демонтировать с системы. Для этого нужно взять в руки инструмент, и приступить к быстрому получению спиралевидной формы соединения.

Отличие клуппа от плашки

Люди, часто работающие трубы, хорошо знают, что такое резьбонарезные плашки. Это инструмент небольшой формы для нарезания резьбы. Получается, что оба инструмента внешне сильно различаются, но выполняют одну и ту же задачу.

Рассмотрим отличия плашки и клуппа.

Например, конструкция инструмента. Плашка, которую некоторые называют леркой, представляет собой шайбу из высококачественной стали. В ней есть отверстие, расположенное по центру, а в нем – гребенка лезвий, а также каналы, цель которых – отводить стружку.

Пример плашки

С точки зрения конструкции клупп получается сложнее, однако простота его ремонта позволяет в конечном счете сделать инструмент дешевле. Сам прибор состоит из длинной рукояти для должного усиления, а также круглой металлической рамки в виде трубки, куда устанавливается резец.

Помимо всего прочего, устройство выделяется строением гребенки лезвий. В нем резцы устроены необычно. Например, первые лезвия делают неглубокую резьбу. По ней уже скользят другие лезвия, расположенные выше, и они вырезают полноценную резьбу.

Пример клуппа

Работаем с внутренней частью

Внутренняя резьба делается также с оглядкой на диаметр. По его величине подбирается метчик

Важно помнить, что если отверстие не сквозное, то его глубина должна быть меньше длины резьбы. Перед тем как сверлить, необходимо расположить дрель так, чтобы она оставалась строго вертикальной, иначе можно сломать метчик

После того как труба готова к нарезке, вводится метчик и производится медленное вращение. Следует помнить, что эти приборы выпускаются для черновой нарезки и для чистовой. Первые необходимы для того, чтобы подготовить отверстие. При прогонке черновым прибором снимается 70% стружки. Чистовой же снимает остальную часть. Перед тем как приступать к работе, необходимо смазать инструмент, тогда исключается вероятность поломки.

О чём следует всегда помнить?

Если труба старая, резьба перестала быть герметичной, то необходимо в срочном порядке провести работы по восстановлению. Всё можно сделать своими руками, главное – правильный подход. Таким образом, средства экономятся, к тому же работа, которая делается для себя, отличается высоким качеством.

Даже многие опытные слесаря не имеют представление о том, что такое клупп, не говоря уже о простых обывателях. А этот инструмент может вас очень сильно выручить при прокладке домашнего трубопровода. О том, как он это может сделать, мы и поговорим в данной статье.

Технические характеристики

На что стоит обратить внимание, чтобы не допустить ошибки при выборе? По мнению покупателей, основными критериями выбора являются:

  1. Габариты устройства. От них зависит возможность использовать механизм на определенных участках. Самые маленькие популярные модели выпускаются без ручки. Также отсутствует направляющая струбцина. Для применения понадобится сноровка и определенный опыт. Точность незначительная.
  2. Параметры. Ходовыми считаются 1, ½, ¼, ¾ дюйма. Лучшие производители наладили выпуск моделей универсального типа с регулировкой расстояния между режущими элементами.
  3. Масса. При одинаковых диаметрах вес может существенно отличаться. Встречаются изделия весом 650 грамм и двухкилограммовые.
  4. Тип привода. Бывает ручным и механическим. Это влияет на стоимость продукции и габариты.

Рекомендации специалистов

Выбирая инструмент для нарезки резьбы на трубах и проводя резьбонарезные работы, полезно прислушаться к следующим советам:

  • Основным критерием выбора клуппа является объем проводимых работ, диаметр труб и качество стали. При помощи бюджетного клуппа можно нарезать резьбу на трубы из низкоуглеродистых сталей марок Ст2 — Ст5, для прорезания более твердых углеродистых марок Ст10, Ст15, Ст20 и нержавейки потребуются высококачественные резцы и соответственно более дорогой инструмент.
  • Если требуется нарезать резьбу на относительно мягкие трубы из низкоуглеродистых сталей в малом количестве, приобретают бюджетную плашку отдельно для вращения ее газовым ключом.
  • Механические бюджетные китайские клуппы непригодны для нарезки резьбы в значительных объемах, особенно на трубы больших диаметров, где необходимо приложение значительных физических усилий. Так как их резаки обычно низкого качества, для вращения головки приходится прилагать слишком большие физические усилия — таким образом возрастает вероятность поломки корпуса клуппа в узле храпового механизма или в месте прикручивания ручки.
  • Для единовременного нанесения трубной резьбы в больших объемах лучший вариант — взять дорогой качественный резьборез (REMS, Ridgid) напрокат.
  • Оптимальный вариант в отношении цены и качества — приобретение хороших фирменных клуппов китайских производителей (Hongli) или не слишком дорогих европейских марок (Virax). В любом случае их стоимость в несколько раз выше бюджетных клуппных резьборезов.
  • Точные критерии определения, когда резьбонарезные плашки потеряли свою остроту: приложение больших физических усилий при проведении работ и появление рваной кромки у резьбовой нити. В этом случае резцы меняют на новые, откручивая четыре винта на крышке головки.

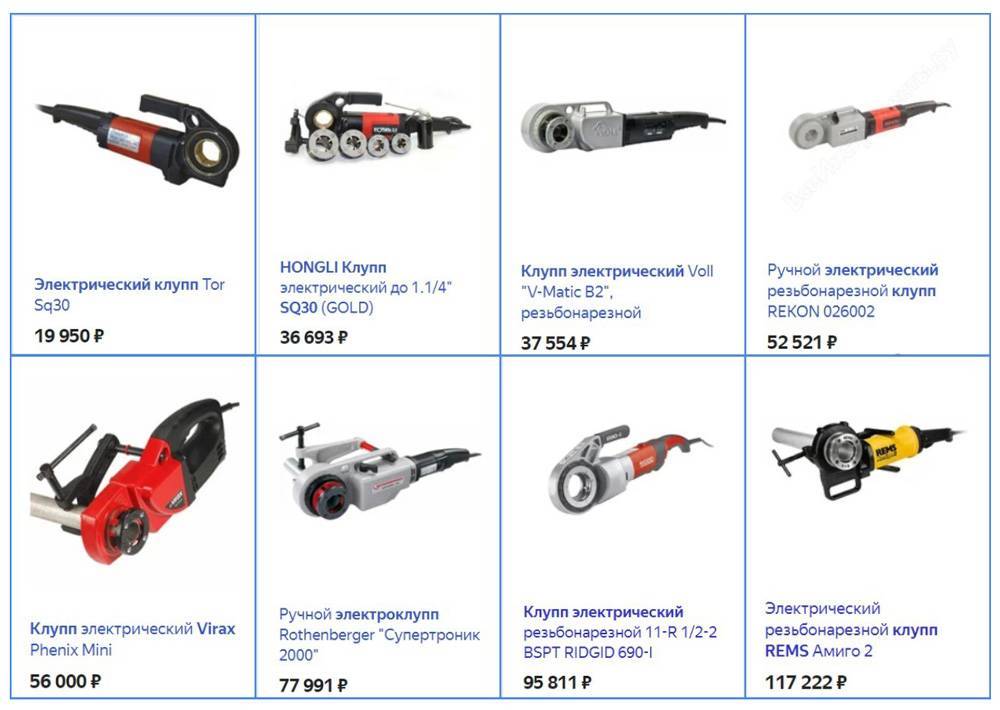

Рис. 12 Цены 2020 на клупп трубный электрические

Трубные клуппы в основном используют для нарезания дюймовой конической резьбы ограниченной длины, обеспечивающей надежное и герметичное резьбовое соединение труб. Так как бюджетный китайский инструмент не всегда эффективен при больших объемах нарезки, предпочтительнее брать в этих случаях качественный клупп трубный напрокат. Для нарезания небольшого количества или одноразового нанесения резьбы практично купить одну или несколько головок нужного размера и накручивать их газовым ключом.

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьбаДюймовая резьба
Наружный диаметр в ммДиаметр стержня в ммНаружный диаметр в дюймахДиаметр стержня в мм
54,891/46,19
65,865/67,7
87,833/89,3
109,87/1610,8
1211,71/212,4
1413,75/815,6
1615,73/418,7
2019,67/821,8
2221,6125
2423,61 1/431,3
2726,61 1/237,6
3029,51 3/443,8
3635,4250

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Нарезка резьбы на трубе ручным клуппом

Для наглядности и большего понимания техники нарезания резьбы клуппом рассмотрим этот процесс по пунктам. Но для начала разберемся с вопросом подготовки конца трубы к нарезанию резьбы – от этого момента в полной мере зависит то, насколько легко пройдет сама работа. Здесь важны два момента.

Ровный срез

Несмотря на то, что практически все современные клуппы способны захватывать даже слишком криво срезанную трубу, все же этому моменту нужно уделить особое внимание. Дело в том, что даже если резьба и нарезается, а нарезается она в любом случае, на нее будет очень проблематично накрутить фитинг

Поэтому нужно либо сразу резать трубу ровно, либо если это не получается, впоследствии выравнивать болгаркой. Красивая большая фаска. В большей степени она нужна для облегчения работы, а в частности для более мягкого захода резцов клуппа. Даже несмотря на то, что они расставлены конусом (опять же, для облегчения процесса резания), все же от фаски лучше не отказываться – без нее легко справиться с трубами малого диаметра, а вот если речь идет о нарезании полуторадюймовой и двухдюймовой резьбы, то здесь без нее вообще тяжко будет. Да что там, проблемы возникают уже при нарезании резьбы на трубах диаметром свыше одного дюйма.

Нарезка резьбы на трубе клуппом фото

Вот такая подготовка трубы и сопутствует процессу нарезания на ней резьбы. Теперь что касается самой резки – по большому счету это не слишком сложный процесс.

Берем ГСМ. Шучу. Вполне будет достаточно любого смазывающего вещества – подойдет даже подсолнечное масло или сало. Смазываем им край трубы – то место, где планируется нарезать резьбу. Точно так же поступаем и с режущей частью клуппа. Смазка в таких делах лишней никогда не бывает – ее придется повторять в процессе нарезания резьбы. Чем больше диаметр труб, тем чаще придется смазывать. Она нужна не только для облегчения работы, но и для того, чтобы продлить жизнь инструменту. Надеваем клупп на трубу и смотрим на переключатель трещотки – его нужно поставить в такое положение, чтобы рычаг клуппа, вращаемый по часовой стрелке, крутил вместе с собой и режущую часть инструмента. Если этого не происходит, значит трещотку нужно переключить на диаметрально противоположное положение. Оттягиваем ее штифт за кольцо и в таком положение проворачиваем на 180 градусов, после чего отпускаем кольцо и проверяем правильность вращения режущего инструмента. В этом отношении электрический инструмент для нарезания резьбы намного удобнее – переключили тумблер и дело с концом. Резак как по мановению волшебной палочки вращается в нужном направлении. Дальше начинаем резать резьбу. Для начала, чтобы клупп уверенно зацепился за тело трубы, ему нужно немного помочь – в процессе вращения первые несколько оборотов нужно поджимать его к трубе. Вы почувствуете, когда зубья врежутся в трубу и начнут свое дело. После этого можно будет уже не давить на него, а полностью переключиться на процесс резания. Просто крутим рычаг по направлению часовой стрелки и периодически срываем стружку, совершая обратные движения клуппом. Перед тем как их совершать, трещотку нужно переключать в обратное положение – в этом и заключается единственное неудобство работы с клуппом. Таким вот способом, не забывая периодически подливать смазку, производится нарезка резьбы на трубе клуппом. Резьба режется до тех пор, пока все резцы инструмента не будут задействованы в работе – попросту говоря, конец трубы не окажется с другой стороны лерки.

Резьбонарезной клупп в работе фото

Как только труба выйдет за пределы режущих зубьев, переключаем трещотку на обратный ход и уверенными движениями снимаем ее. В обязательном порядке нарезанную резьбу нужно сразу же проверить тем изделием, которое будет на нее накручиваться. Если клупп новый, резьба может быть просаженная – в таком случае придется много наматывать пакли. Если клупп старый, то она может быть недорезанной, что приведет к поломке накручиваемого на резьбу фитинга.

Как видите, клупп для нарезки резьбы является достаточно простым инструментом, и пользоваться им очень легко. Спросите, какой из них выбрать – электрический или ручной? Этот нюанс зависит от объема и типа проводимых работ. Если с нарезанием резьбы вы сталкиваетесь редко и в малых объемах, то вполне будет достаточно его ручного варианта.

Особенности эксплуатации

Нарезка резьбы требует соблюдения правил осторожности, иначе исправить ситуацию не поможет даже самый дорогой клупп. Вот основные требования, которые рекомендуется соблюдать:

  • Обрабатываемое изделие должно быть прочно фиксировано, т. к. к нему прилагается большая физическая сила.
  • Перед созданием резьбы следует сделать насечку, задающую направление. Правильное нанесение гарантирует отличный результат работы без переделок. Сделать насечку можно любым инструментом, толщина которого зависит от диаметра заготовки.
  • Перед применением клуппа рекомендуется нанести на обрабатываемую поверхность смазочное средство. Это может быть отработанное масло, специальная смазка, а иногда достаточно и обычного моющего средства.
  • Также мы советуем пользователям надевать защитные и прочные перчатки перед эксплуатацией клуппа. Во-первых, это убережет руки мастера от вредного воздействия смазочных продуктов. Во-вторых, плотные перчатки не позволят режущему инструменту травмировать кожу.

1 Rothenberger 71256

Нарезка резьбы на трубах – энергозатратный процесс, который в данном случае берет на себя электрический клупп с адаптером ROFIX. Это настоящее немецкое качество. Никаких китайских элементов или сборок. Все делается именно в Германии, отсюда и такая цена. Да, инструмент очень дорогой, но он рассчитан на производственное использование и максимальные нагрузки. Ему не требуется постоянная передышка, что существенно повышает производительность.

Клупп использует электродвигатель мощностью 1010 ватт со скоростью нарезки резьбы 25 оборотов в минуту и возможностью регулировки скорости вращения. Обратный ход 60 оборотов, а переключение максимально удобное и быстрое. Инструмент разработан таким образом, что им можно управлять одной рукой, а конструкция позволяет подбираться в самые труднодоступные места и работать непосредственно у стены. В комплекте уже идет набор плашек, изготовленных из высоколегированной стали.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Порядок работы

Инструмент имеет форму цилиндра. Внутри находятся режущие кромки, снаружи — удерживающие элементы:

  • болты;
  • планшайбы;
  • прижимные кольца.

Для работы клуб для нарезки трубной резьбы нужно вставить в специальный держатель. У бюджетных вариантов последнего в наборе нет. Можно заменить разводным ключом и подобными инструментами. Одновременно труба фиксируется: зажимается в тиски либо помощник держит ее, например, газовым ключом.

После вставки необходимо центрировать резец на заготовке. Нарезка производится вращением клуппа с помощью ручки держателя. Первые резцы делают резьбу, а следующие — доводят. В электрических инструментах этот процесс автоматизирован.

Для получения аккуратной точной резьбы важно:

  1. Использовать смазку.
  2. Не крутить постоянно в одном направлении. После того как сделана примерно половина оборота, нужно немного сдвинуть в обратном направлении и вытряхнуть (выдуть) стружку. Дальше — в том же порядке. В противном случае некоторые витки могут быть сбиты.

Виды клуппов

Клуппы — довольно простые, похожие инструменты, хотя и среди них есть особенности. Они отличаются:

  • по шагу резьбы или ее направлению;
  • по удобству работы, например, в труднодоступных местах;
  • по размеру и другим параметрам.

Однако главный признак, по которому их можно разделить, — это принцип работы. Выделяются:

  • ручной инструмент;
  • электрический.

Общими качествами, присущими обоим видам, являются:

  • возможность сделать резьбу на трубе даже с очень большим диаметром;
  • при условии необходимых навыков — точность работы.

Ручной

Держатель для ручного клуппа может быть:

  1. Из двух стержней, выполненных из металла. Во время работы их держат и производят вращение. Такой вариант встречается чаще остальных.
  2. Одинарные ручки. Их удобно приводить в движение одной рукой. Это позволяет лучше использовать в трудных для доступа местах. Встречаются реже.
  3. Иногда можно найти держатель в виде ключа-трещотки.

В последнем случае конструкция облегчает процесс работы, вращение. Однако стоит помнить о минусах трещотки:

  1. В любом механизме действует закономерность: чем он сложнее, тем быстрее выходит из строя.
  2. В продаже практически всегда китайские дешевые образцы. Качество материала низкое.
  3. Отдельные виды сплавов труб прочнее. Вместо нарезки трещотка может сломаться сама.

Дешевые модели часто продаются без держателя. Его может заменить, к примеру, газовый ключ нужного размера.

Ручные клуппы в зависимости от типа витков бывают:

  • однозаходные — резьба делается единственной винтовой ниткой;
  • многозаходные — двумя и более.

По качеству резьбы не уступают электрическим моделям и неприхотливы в обслуживании. За эти качества ценятся непрофессионалами, так как позволяют выполнять простую работу в доме без особых затрат. Часто используются не только для выполнения новой резьбы, но и для восстановления уже имеющейся.

Электрический

Электрический вариант считается профессиональным. Ему поддаются трубы практически любого размера. Процесс работы сильно упрощается. Он сводится только к фиксации трубы и установке клуппа. Преимущества перед ручным:

  1. Не нужно затрачивать особых усилий. Изделия обладают небольшой мощностью, что не мешает им выполнять даже тяжелую работу в сложных случаях.
  2. Экономится время, так как нарезка происходит гораздо быстрее.

Есть и слабые стороны:

  1. Электрический клупп заметно тяжелее ручного и занимает больше места.
  2. Гораздо сложнее проводить работы в трудных для доступа местах. Объясняется также габаритами.
  3. Необходимо электричество.
  4. Применение может зависеть от погоды. Например, в дождь электрические приборы не рекомендуется использовать.

Вывод

Мы с вами очень хорошо разобрались в том, что представляет собой инструмент с таким необычным названием – клупп. Кроме того рассмотрели и то, как его выбирать и как им пользоваться. Надеемся, что вся опубликованная выше информация пригодится вам в деле.

Ну а если хотите узнать больше про данное приспособление, то обратите внимание на видео в этой статье. Предыдущая запись Безнапорные трубы – основные разновидности и их характеристики

Предыдущая запись Безнапорные трубы – основные разновидности и их характеристики

Следующая запись Держатель для труб: обзор изделий и полезные советы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
