Фрезер для петель и замков

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

Мощность устройства. Ручной фрезер для врезки по дереву характеризуется мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит учитывать, что более мощные устройства предназначены для профессионального предоставления услуг. При этом существенно расширяется область применения, но производительность остается практически неизменной. Не стоит также забывать о том, что фреза для врезки замков с высокой мощностью будет весить больше и стоить намного дороже, сможет прослужить намного дольше по причине исключения вероятности перегрева.
Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могут вращать насадку с различной скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов исполнения рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой от внешнего воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
Величина вылета рабочей части над торцом

Осуществляя выбор фрезера для установки петель нужно уделять внимание реальному вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять специальные насадки для получения выемок.
Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки

Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
Комплектация поставки. В последнее время в продаже встречается просто огромное количество различных вариантов исполнения инструмента, от комплектации зависит функциональность и область применения. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
Уделяется внимание также тому, что диаметр устанавливаемой насадки также может варьировать в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым различным диаметром.

Кроме этого, основным параметром выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом заявленные параметры соответствуют реальным, а устройство характеризуется высокой функциональностью. На момент рассмотрения конкретной модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Выбор и правила использования фрезера для петель

Сверление отверстий ручным фрезером по дереву – мастер класс

Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления — самодельного шаблона.

Приспособление для сверления отверстий ручным фрезером — как рассчитать и сделать шаблон

Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

Замерьте штангенциркулем наружный диаметр кольца.

Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

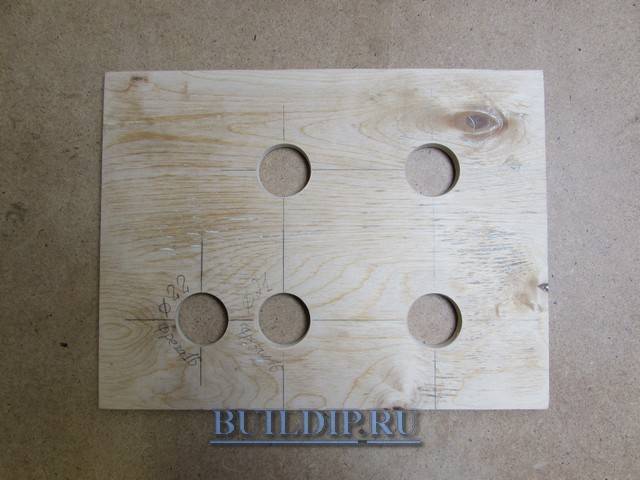

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели.

Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Подобным способом несложно рассчитать и подготовить шаблоны для других отверстий. Минимальный размер вырезаемого по рассмотренной технологии углубления ограничен калибром копирующего кольца, а максимальный – размером подошвы фрезера.

Просмотров: 3154

Возможные ошибки при работе с фрезером и пути их исправления

При врезке замка в деревянную дверь с помощью фрезера, домашний мастер может столкнуться с рядом сложностей, которые приведут к негативным последствиям:

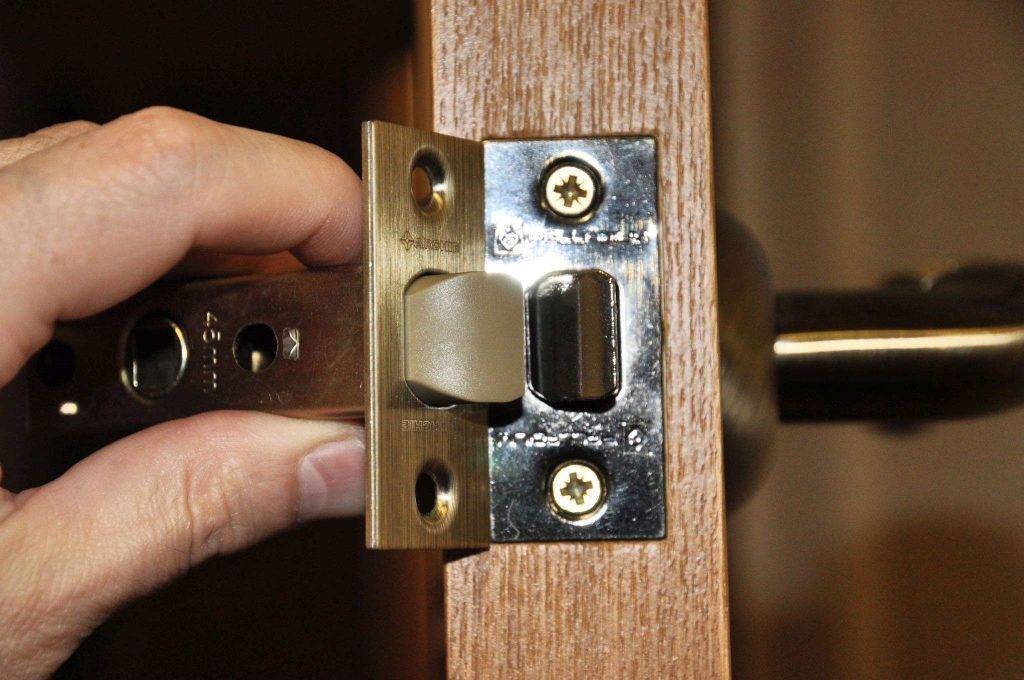

При проверке работоспособности замка, отверстия на ответной пластине в зоне расположения коробки двери не совпадают – перед выборкой паза в коробке, рекомендуется навесить дверь с уже установленным замком и произвести разметку по факту.

Прорезка ответной пластины

• При установке замка в заранее подготовленный паз, наблюдается образование уклона относительно вертикальной оси – при установке фрезера на струбцины, необходимо проверить соблюдение ортогонального положения рабочего органа по отношению к обрабатываемой плоскости.
• При установке замка, наблюдается его свободный ход и люфт – если проточка оказалась больших габаритов, чем размеры ригеля запирающего механизма, необходимо установить распирающие подкладки их дерева или пластика в тело выборки.

Перекос замка, установленного в паз

• При попытке монтажа ригеля замка выявляется сложность его погружения – ни в коем случае нельзя забивать замок молотком, так как дополнительные распирающие усилия могут вызвать образование трещин в дереве. Для нормальной установки, рекомендуется расширить отверстие ручной стамеской.
• Если фреза не отвечает требуемой глубине будущей выборки, необходимо заранее подготовить нужный режущий орган, либо проводить работы в 2 этапа, с последовательной регулировкой настроек ручного фрезера.

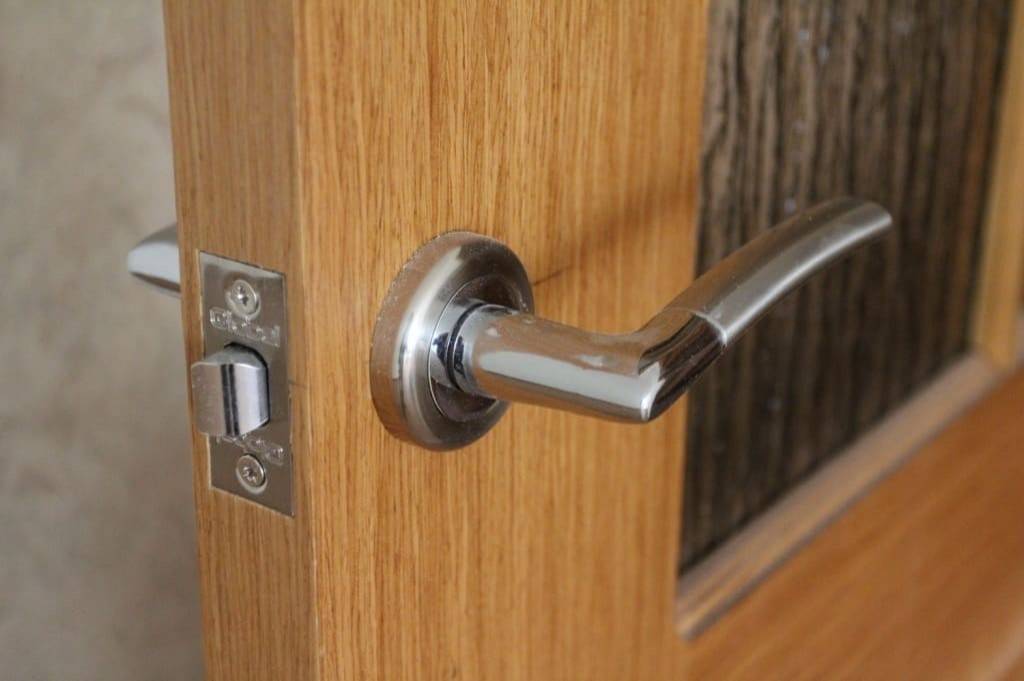

Готовая дверь с врезанным запирающим устройством.

Если следовать всем перечисленным выше рекомендациям, дверь с врезанным в неё замком будет служить не менее заявленного производителем срока. Перед началом фрезеровки, домашнему мастеру рекомендуется ознакомиться с мастер-классами от профессионалов и выполнить все работы в строго соответствии с технологической картой

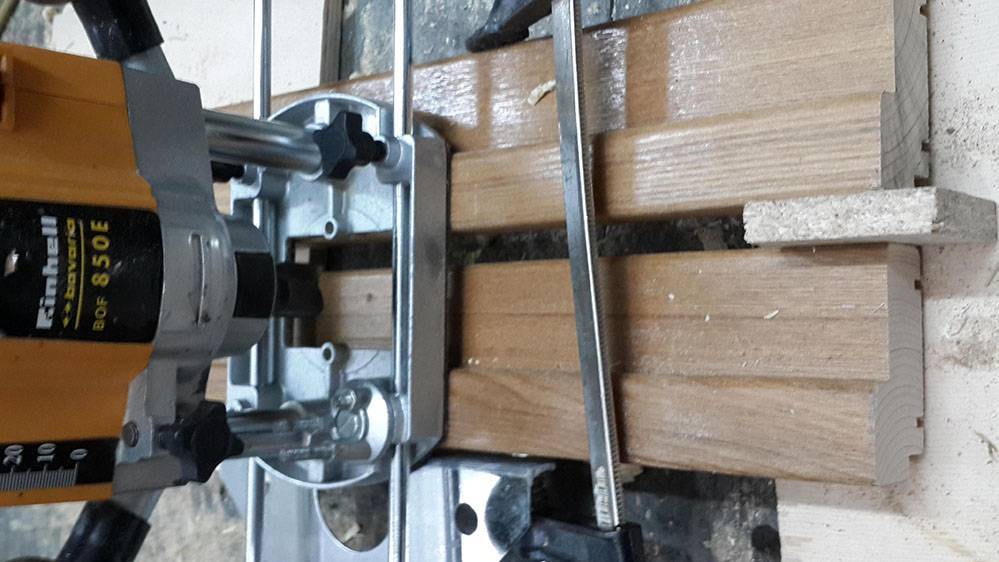

Как врезать петли своими руками

Настройка фрезера сводится к двум приемам:

• установка фрезы на нужную глубину по толщине петли;
• если выборка делается с приспособлениями, установка параллельного упора или двустороннего шаблона на нужные размеры, точно по размерам выборки по ширине.

Фрезу легко выставить по глубине следующим приемом:

1. Отпускается зажим фиксации платформы по высоте, фрезер ставится на ровную площадку.
2. На площадку строго горизонтально (без подъема за счет втулки) кладется петля.
3. Фрезер опускается так, чтобы фреза коснулась петли.
4. Положение фиксируется.

Петли накладывают на место расположения. Главное – соблюдать соосность петель, оси должны находиться на одной линии. Если оси петель будут закреплены криво относительно друг друга, при открытии/закрытии двери петли будет выламывать, дверь будет открываться туго или не закрываться до конца.

Для контроля соосности можно использовать ровный уголок или брусок, длины которых хватает на 2 петли. Также выверяются размеры до края дверного полотна на обеих концах разметки, то есть обе петли должны быть строго параллельно полотну и находиться на одинаковом расстоянии от края.

Контур отмечают, прорезая периметр острой стамеской, монтажным ножом или резцом. Желательна глубокая прорезь, тогда ламинат не будет рваться при выборке. Разметка должна оставаться на полотне, так как она изначально наносится за пределами петли.

В продаже есть петли с закругленными и прямыми углами. Фреза на углах выборки оставляет полукруг. Если петля прямоугольная, закругления на углах выборки выбирают с помощью стамески.

В идеале петля не должна болтаться в нише, а садиться плотно под легкими ударами молотка.

Аналогично размечается и выбирается посадка на дверной коробке (стойке). Наглядно и понятно весь процесс можно увидеть на видео ниже, в нем показан полный процесс врезки, а выборка на коробке (стойке) начинается с 15-ой минуты.

Если полотно на несколько мм короче стойки (допустимые зазоры), разницу делят пополам вверху и внизу. То есть, после монтажа двери на место вверху и внизу дверного полотна должны быть одинаковые зазоры, например, по 2-3 мм.

В итоге, ручной электрический фрезер — современный инструмент, который отлично подходит для врезки замков и петель в межкомнатные и другие деревянные двери. Задача мастера заключается лишь в том, чтобы правильно выставить глубину фрезерования, направлять и удерживать фрезу в рамках разметки.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет

Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы

Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато

Читать также: Кондукторы для сверления отверстий в мебели

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

длиной сетевого кабеля;

расположением ручек и иных элементов управления;

перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

широк ли обзор рабочей поверхности;

предусмотрена ли там дополнительная подсветка;

есть ли вспомогательные насадки, держатели и так далее.

Выбор фрезерного станка

Виды фрезеров

В настоящее время выпускаются следующие виды фрезеров:

вертикальный или погружной. Инструмент предназначен для выемки пазов различной глубины. Фрезер для врезки петель и замков относится именно к этому виду;

Станок для выемки вертикальных пазов

кромочный или окантовочный. Оборудование предназначено для декоративной обработки краев деревянных изделий;

Оборудование для обработки краев изделия

комбинированный. Станок является более профессиональным и универсальным, так как совмещает в себе возможности вертикального и кромочного оборудования;

Универсальный фрезерный станок

специальный. Специальный фрезер может быть дюбельным, ламельным и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

Устройство для выемки пазов различной формы

Для домашнего использования рекомендуется приобретать специализированные устройства, способные выполнять одну функцию, а для профессионалов наиболее приемлемым вариантом будет комбинированный фрезер.

На что обратить внимание при покупке

При покупке фрезерного станка рекомендуется обратить внимание на следующие, наиболее важные аспекты:

мощность оборудования. Для домашнего применения, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка; наиболее целесообразно приобретать устройство, оснащенное функцией регулировки скорости, что способствует аккуратному выполнению различных работ

Желательно, чтобы переключатель скоростного режима располагался в защищенной зоне и работал не плавно, а скачками; при выборе надо обратить внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования указывают исключительно на длину хода головки. Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

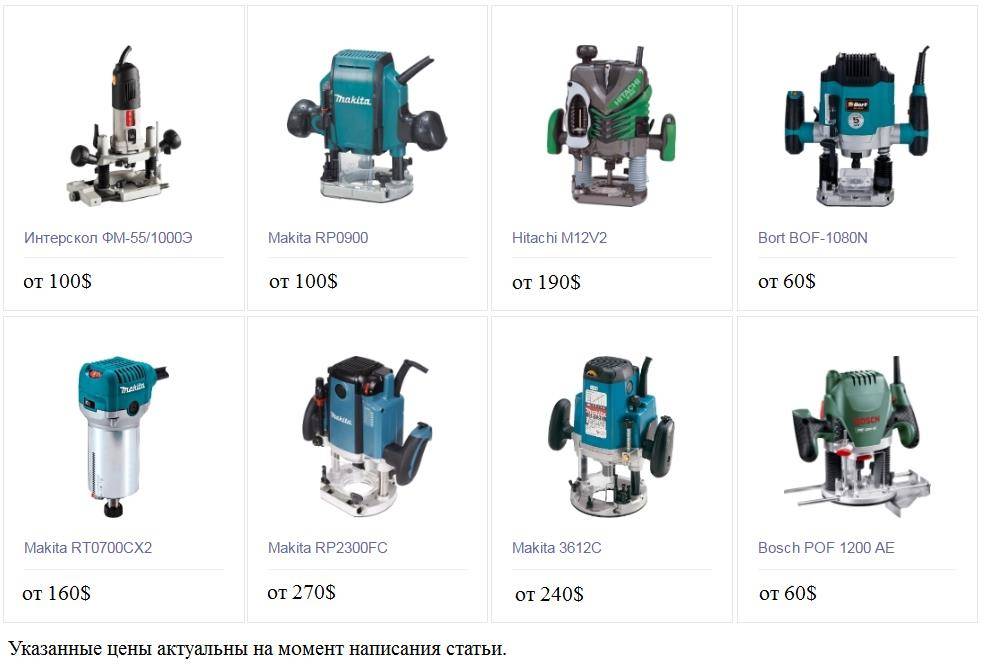

Наиболее популярные среди покупателей модели фрезеров

• определить удобство применения фрезера. Оценивается вес оборудования, функциональность, удобство расположения ручек и пусковых механизмов, длина шнура электропитания. Чем проще и удобнее пользоваться устройством, тем меньше проблем возникнет при его эксплуатации;
• попробуйте включить станок. Головка качественного оборудования должна свободно перемещаться. При этом полностью исключается наличие люфтов и/или перекосов. Станок должен работать практически бесшумно;
• рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
• наличие дополнительных насадок, различных держателей и прочих элементов. Чем больше комплектация оборудования, тем выше его функциональные способности.

Рекомендации по выбору фрезера также представлены на видео.

Приобретая фрезерный станок, основываясь на представленных рекомендациях, можно подобрать оптимально удобное и качественное оборудование.

Электрический инструмент для установки межкомнатных дверей

Дрелью или шуруповертом, установив перьевые свёрла и используя чертеж, можно точно проделать отверстие под замок и для ручки.

Дрель — это инструмент для просверливания отверстий различного диаметра в дереве, металле, гипсокартоне. Ударная дрель может справиться с бетоном, кирпичом, но лучше в таком случае использовать перфоратор.

У профессиональной дрели мощный двигатель, а значит она выдержит большие нагрузки, не перегреваясь. Такой инструмент лучше защищён от пыли и влаги, может работать по 8 часов практически без перерыва. Он менее универсален и стоит дороже, но профессионалу, который зарабатывает с его помощью, без него не обойтись. Для профессионального использования лучше выбирать дрель:

• С мощностью выше 800-1000 Вт.

• С высокой скоростью оборотов.

• С длинным сетевым шнуром.

• С относительно небольшим весом.

• Функцией ограничения скорости.

• Реверсом.

Для высверливания дрелью неглубоких отверстий используют перьевые сверла по дереву нужного диаметра. Сверлить нужно с обеих сторон, чтобы избежать повреждения двери. Шуруповёрт ускоряет и облегчает фиксацию дверных петель, ручек и замка при помощи шурупов. Профессиональные модели позволяют работать с более жесткими материалами и вкручивать длинные саморезы.

При выборе шуруповерта стоит обратить внимание на:

• Величину крутящего момента (для профессиональных моделей от 30 Нм).

• Скорость оборотов (может быть две скорости для крепежа и сверления).

• Наличие быстрозажимного патрона для быстрой смены насадок.

• Наличие автоматической подачи саморезов (магазинный шуруповёрт).

• Аккумулятор большой емкости.

• Эргономичность.

Можно приобрести дрель с функцией шуруповерта, это универсальный инструмент для дома.

Перфоратором также можно высверлить отверстия, но он может понадобиться, если потребуется выровнять или увеличить дверной проем.

Ручной фрезер — это приспособление, обеспечивающее высокую точность посадочных углублений.

Погружной аппарат позволит выбирать пазы произвольной глубины и ширины, что как раз и нужно для врезки замков и петель. Перед покупкой рекомендуется посмотреть на устройство в работе и ознакомиться с технической документацией.

У качественного станка головка должна свободно перемещаться, недопустимы перекосы и люфты. При выборе фрезера нужно учесть:

• Насколько шумное устройство.

• Качество и величина обзора рабочей поверхности.

• Небольшой вес и удобная длина сетевого кабеля.

• Наличие дополнительных насадок и держателей.

• Наличие регулировки скорости вращения фрезы. Регулятор должен быть расположен в безопасном месте, чтобы регулировать можно было в процессе работы.





















• Дополнительная подсветка.

При отсутствии опыта работы с фрезером есть опасность испортить дверь, поэтому для страховки лучше приобрести шаблон, или изготовить его самому из фанеры, ДСП или МДФ.

Шаблон Павла Солдатова подойдет для любого ручного фрезера с установленной направляющей и разницей диаметра по отношению к фрезе 8 мм. При его применении не понадобится делать разметку. Шаблоны компании DoorProfi потребуют определенных навыков.

Для изготовления выемок, углублений и пазов при помощи фрезера используют прямую пазовую фрезу.

Для подготовки углублений ручным фрезером нужно проделать следующие действия:

• На ровной горизонтальной поверхности совместить дверную коробку и полотно, соблюдая все технологические зазоры.

• Перенести размеры петли на брус карандашом или маркером.

• Получившийся контур аккуратно обработать стамеской, аккуратно пристукивая молотком. Это позволит избежать появления трещин в полотне двери при дальнейшей работе с фрезером.

• Настроить на фрезере глубину погружения и скорость вращения.

• Закрепленная на валу электродвигателя фреза плавно погружается в материал заготовки на заданную глубину. Затем, при передвижении инструмента в горизонтальном направлении, кромки фрезы высверливают паз.

• Для формирования паза значительной глубины нужно сделать несколько итераций, снимая древесину слоями не более 5 мм.

При работе ручным фрезером готовые углубления для петель и замка получаются ровными и аккуратными, что обеспечивает идеальную подгонку соединяемых деталей. Делать это гораздо проще и быстрее, чем стамеской.

Также для врезки дверных петель и замков могут понадобиться электролобзик, монтажный пистолет и расходные материалы: зубила и пики для перфоратора, насадки для шуруповерта, саморезы.

Выбор профессиональных инструментов может значительно облегчить и ускорить процесс врезки петель и замков на двери, нужно только правильно их подобрать и научиться пользоваться.

Врезка петель самостоятельно

Определяем, куда открывается дверь, смотрим удобство открытия. Кладем двери набок в идеале для удобства работ изготовить угловые упоры для двери, чтобы дверь держалась самостоятельно, это очень облегчит работу. Отступаем, по 20 см от края двери ставим метки карандашом, прикладываем петлю и ставим метки. Берем, прикручиваем шурупами петлю к двери, смотрим, чтобы петля хорошо держалась. Берем строительный нож и аккуратно и с небольшим усилием обводим контур дверной петли, как показано на фото, потом с большим усилием проводим контур дверной петли, проводим ту же операцию со второй петлёй. В итоге получаем четко зарезанный контур. Узнайте о новых современных способах быстрой врезке замков и петель, используя специальные шаблоны и каретки которые значительно помогают ускорить работу и повысить качество. Подробно о приспособлениях и шаблонах используемых при установке дверей мастерами профессионалами.

Врезку петель можно произвести стамеской самостоятельно на глаз. Можно конечно более, быстрее с помощью ручного фрезера. Не надо думать, что фрезер это, что то, большое и промышленное, это вполне приемлемый инструмент, к которому понадобится хотя бы пару диаметров для разных типов замков. Фрезер очень облегчит и ускорит процесс врезки дверных петель с помощью него можно четко угадать глубину врезки, и он очень помогает если, попадаются сучки и неравномерные волокна древесины.

Настраиваем фрезер перед работой

Во многом легкость и качество работы зависит от того, насколько правильно настроен фрезер для дверных петель. Так что, прежде чем приступать к вырезанию пазов для дверных петель, нужно выполнить определенные действия

Самое важное здесь – глубина, на которую фреза будет врезаться в обрабатываемую поверхность. Это зависит от того, какую толщину имеют петли, которые будут установлены на дверь

Поэтому желательно уже иметь их под рукой, чтобы иметь возможность правильно настроить фрезер.

Всю работу можно выполнить в несколько этапов:

1. Установите фрезер на твердую, ровную поверхность.
2. Ослабьте резьбовой элемент, фиксирующий подающий штифт – на большинстве фрезеров эту функцию играет небольшой рычажок.
3. Опустите фрезу, которая будет врезаться в дверь, до самой опорной поверхности. После этого выставьте цифру “ноль” на шкале, показывающей глубину обработки.
4. Замерьте толщину петель, для которых вы собираетесь изготавливать пазы.
5. Выставьте полученное значение на шкале, подающей штифт фрезера.

Как видите, ничего сложного здесь нет – справиться с этой работой сможет каждый новичок.

В некоторых случаях приходится работать с особенно большой глубиной – больше 5 миллиметров. Стандартные петли не имеют такой толщины, но все-таки следует знать, как действовать в такой ситуации. Работать придется в несколько приемов, разделив нужную глубину на несколько значений и при каждой обработке выставляя соответствующее значение на шкале.
