Гайколом. Переходим к радикальным мерам!

Гайкорез, гайкокол – решит вопрос проблемных гаек

Тот, кто занимается ремонтом автомобилей, наверняка не раз сталкивался с ситуацией когда, гайка закисла или заржавела, и открутить ее не предоставляется возможности, так как ее грани слизаны. Как правил решением возникшей проблемы является болгарка с отрезным диском.

Гайка тупо разрезается, но при этом есть вероятность повреждения шпильки, что может усложнить ремонт автомобиля. Если учесть, что не везде есть полноценный доступ к нужной гайке, то иногда приходится тратить кучу времени, перепиливая ее простым полотном от ножовки по металлу.

Чтобы облегчить вашу участь, было придумано специальное приспособление, которое называется гайкорез, (некоторые его называют еще гакоколом). Смысл этой приспособы состоит в следующем, надеваем одну его часть с резаком на гайку, и начинаем закручивать шток.

Более подробно принцип действия гайкореза (гакокола) смотрите в представленном видео.

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Как пользоваться гайколомом

Настало время опробовать наш самодельный гайкорез в деле. Устанавливаем рабочий конец на заклинившую гайку, фиксируем инструмент одним ключом, а другим заворачиваем болт, давя режущим элементом на гайку. Металл крепления начинает постепенно раздвигаться, пока не трескается. После проржавевшая гайка легко свинчивается.

Гайколом гидравлический ещё более удобен в работе, благодаря оптимальной конструкции и расположению ручек. А так как усилие развивается давлением жидкости, а не мышечной силой, инструмент позволяет демонтировать большое количество соединений не испытывая большой усталости.

Гайкорез позволяет без лишних трудозатрат разобрать болтовое соединение, не повреждая резьбу. Наваривание дополнительных гаек крупного размера и применение серной кислоты потихоньку вытесняется из практики, и сегодня уже считается прошлым веком. Удобство применения гайколомов по достоинству и автовладельцы и промышленные предприятия, благо ассортимент инструментов позволяет подобрать оптимальный по мощности и стоимости вариант.

Сравнение с другими способами отвинчивания гаек

Традиционно для удаления заклинивших гаек применяются следующие методы:

  • Нагрев газовой горелкой. Под действием высокой температуры металл расширяется, после чего его резко охлаждают машинным маслом. Спайка деталей ослабевает, после чего гайка поддаётся усилию от ключа.
  • Эффективным, но небезопасным, способом удаления окислов и ослабления соединения считается нанесение серной кислоты. Требуется выдержка в течение нескольких часов. Кроме концентрированной серной кислоты используют и другие химические растворы: керосин, Уайт-спирит, WD-40.
  • Иногда чтобы открутить гайку к ней приваривают другую более крупного диаметра. Это позволяет использовать ключ с большим плечом приложения силы.
  • Заклинивший крепёж отпиливают ножовкой или болгаркой.
  • В некоторых ситуациях применяют ударную отвёртку, которая переводит усилие от удара молотком в крутящий момент.

Преимущества гайколома:

  • Сокращается время работы. Пропадает необходимость выжидать длительное время перед непосредственной разборкой соединений.
  • Исключается работа с кислотой и открытым пламенем, что расширяет возможность применения метода. Параллельно снижается травмоопасность.
  • Болт или шпилька не повреждаются в результате работы и спокойно эксплуатируются дальше.
  • Инструмент прост в конструкции занимает мало места не требует особых условий хранения.

Описание:

Работа Гайкокола в реальных условиях. Гайкокол, гайколом, гайкоруб предназначен для легкого и безопасного удаления деформированных и прикипевших гаек, которые невозможно открутить гаечным ключом. При работе гайкокол не повреждает резьбовую поверхность болта или шпильки. Подходит для использования в труднодоступных местах благодаря компактному размеру.

★★★Канал посвящён самодельным приспособлениям для гаража и дома,ремонту автомобилей различных марок своими руками у себя в гараже не прибегая к услугам автосервиса, ремонтируя свой автомобиль самостоятельно в экономите ваш семейный бюджет.Спасибо за внимание

Сравнение с другими способами отвинчивания гаек

Традиционно для удаления заклинивших гаек применяются следующие методы:

  • Нагрев газовой горелкой. Под действием высокой температуры металл расширяется, после чего его резко охлаждают машинным маслом. Спайка деталей ослабевает, после чего гайка поддаётся усилию от ключа.
  • Эффективным, но небезопасным, способом удаления окислов и ослабления соединения считается нанесение серной кислоты. Требуется выдержка в течение нескольких часов. Кроме концентрированной серной кислоты используют и другие химические растворы: керосин, Уайт-спирит, WD-40.
  • Иногда чтобы открутить гайку к ней приваривают другую более крупного диаметра. Это позволяет использовать ключ с большим плечом приложения силы.
  • Заклинивший крепёж отпиливают ножовкой или болгаркой.
  • В некоторых ситуациях применяют ударную отвёртку, которая переводит усилие от удара молотком в крутящий момент.

  • Сокращается время работы. Пропадает необходимость выжидать длительное время перед непосредственной разборкой соединений.
  • Исключается работа с кислотой и открытым пламенем, что расширяет возможность применения метода. Параллельно снижается травмоопасность.
  • Болт или шпилька не повреждаются в результате работы и спокойно эксплуатируются дальше.
  • Инструмент прост в конструкции занимает мало места не требует особых условий хранения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для того, чтобы сделать гайкокол из рулевого наконечника, понадобится:

* Углошлифовальная машинка, отрезной диск * Сварочный аппарат * Сварочная маска, краги * Защитные очки, перчатки, наушники * Старый рулевой наконечник от авто * Болт с диаметром, подходящим к резьбе наконечника * Метчик * Слесарные тиски * Кернер * Молоток * Шарик от подшипника * Точильный станок * Электродрель * Сверла по металлу

Шаг первый.

Для начала нужно убрать лишние детали из рулевого наконечника, а именно шаровой палец. Устанавливаем наконечник в слесарные тиски и при помощи углошлифовальной машинки с отрезным диском отпиливаем часть, чтобы освободить шаровый палец и при помощи молотка выбить его.При работе с углошлифовальной машинкой будьте осторожны, одевайте перчатки, защитные очки, а также наушники.

Гайколом. Переходим к радикальным мерам!

После того, как человек изобрёл гайку, он столкнулся с двумя её нехорошими свойствами. Когда не нужно, она легко отворачивается и теряется. И наоборот — попытки отвернуть иногда остаются тщетными. На протяжении веков эту проблему решали по-разному. Сегодня для этой цели используют специальный инструмент — гайколом (также называемый: гайкорез, гайкоруб, гайкокус).

Как обычно отвинчивали нехорошие гайки?

До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.

Щадящие способы:

  • Смочить резьбовое соединение керосином или проникающей смазкой типа WD-40. Эта процедура требует длительного времени, поскольку одного раза недостаточно и требуется выдержка в течение нескольких часов.
  • Нагреть гайку с помощью газовой горелки или теплового пистолета.
  • Приварить к отвинчиваемой другую, более крупную гайку, после чего попытаться отвинтить то, что получилось, ключом большего размера.

Хирургические методы:

  • Стронуть с места или разрубить зубилом. Для этого необходимо обладать твёрдой рукой и точным глазомером. Пригодится и минимальное владение ненормативной лексикой, после того, как стукнете себе молотком по руке.
  • Отпилить ножовкой по металлу или болгаркой, если есть доступ.

В результате хирургического вмешательства будет испорчен также болт или шпилька.

Устройство и принцип действия гайколома

Несмотря на многообразие конструкций механических девайсов, все они включают в себя:

  • Корпус, обычно кольцевой или замкнутой формы, как наиболее жёсткой. У некоторых инструментов (гидравлических с мультипликатором) форма корпуса — С-образная. Жёсткость открытого корпуса меньше, однако такая форма диктуется особенностями конструкции.
  • Режущий элемент — клиновой нож, который может быть как подвижным, так и неподвижным (закреплённым на корпусе).
  • Привод перемещения ножа или нажимной опоры.
Механизм перемещенияТип приводаНасосГидростанция
Механический (винтовой)Ручной
Гидравлический
Ручной
Ножной
Механизированный+

Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.

В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.

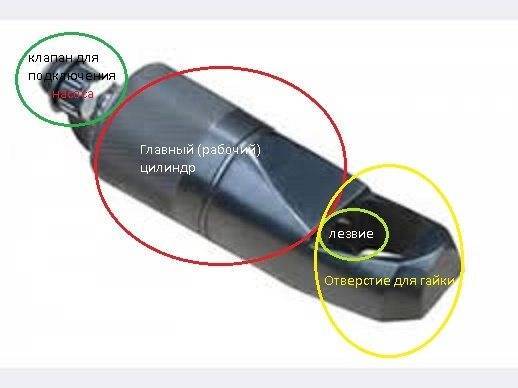

Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:

  1. Со встроенным гидроусилителем. Внешне ничто не выдаёт гидравлической природы устройства (за исключением открытой формы корпуса). Деталь перекусывают вращением такого же винта, как и в механических устройствах. Но, как говорят французы, — «дьявол кроется в деталях». Внутри выполнены две цилиндрических расточки разного диаметра, заполненных маслом, в каждой из которых находится свой поршень. Винт при его вращении перемещает не резак, а маленький поршень, который создаёт перед собой давление. Во второй расточке оно действует на большую площадь, в результате чего усилие увеличивается.
  2. Аналог гидравлического домкрата. Представляет собой корпус с двумя рукоятками, внутри которого имеется масляный резервуар и двухпоршневой мультипликатор. В процессе работы за одну рукоятку удерживают инструмент, другой совершают качательные движения. Внешне это напоминает работу с гидравлическим домкратом или со шприцом для пластичной смазки.
  3. Работающие от отдельного привода. Режущий аппарат вместо нажимного винта оснащен муфтой для быстрого подключения гидравлики. Внешний источник давления — ручной или ножной гидравлический насос (помпа), либо гидростанция с электроприводом.

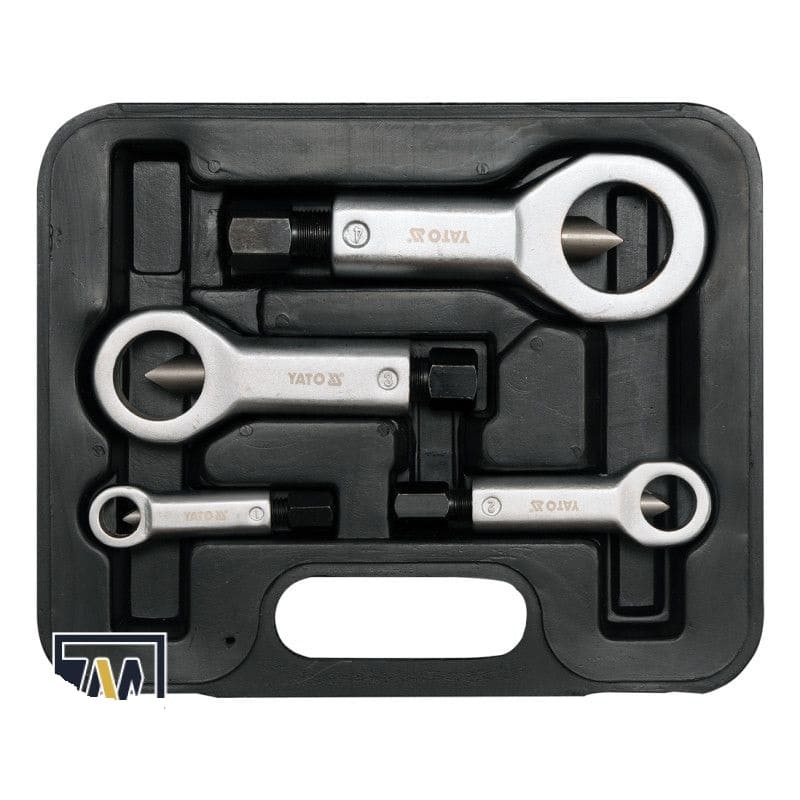

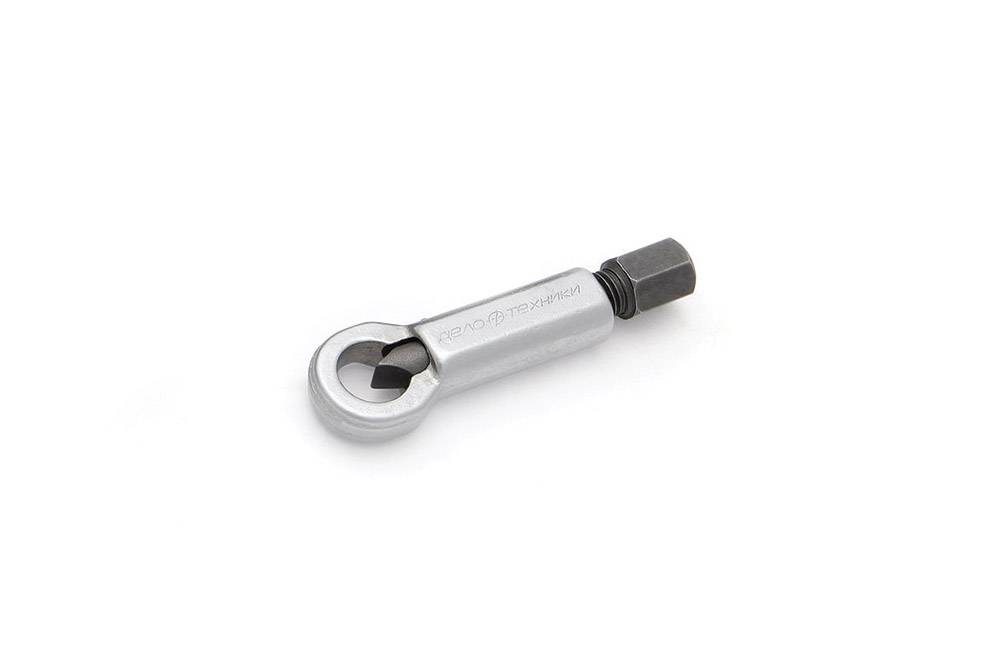

Механические ручные

Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Советы по выбору

Чтобы подобрать оптимальный гайколом ориентируются на список будущих задач.

Покупатель должен отчётливо осознавать разницу между бытовым и промышленным использованием, разбираться в диаметрах крепежа и понимать, какие усилия требуются от инструмента, достаточно ли будет механического привода. Для тех, кто приобретает гайкорез для бытовых задач рекомендуется придерживаться следующих правил:

Перед приобретением с удаляемых гаек снимаются размеры, важно также замерить свободную рабочую область вокруг гайки, если она чем-то ограничена. Таким образом получится подобрать нужный гайкокол

Если работать инструмент будет использоваться очень редко, к примеру, необходимость срезать крепёж носит разовый характер, и когда гайколом снова понадобиться неизвестно, лучше купить изделие экономкласса

В этой категории достойными представителями считаются STAB и FIT. Часто имеет смысл выбрать набор из нескольких инструментов, особенно если переплата невелика. Такая покупка более ориентирована на перспективу. Стоит избегать приобретения гайколомов от неизвестных , как правило, лучше следят за качеством своей продукции.

При наличии инструмента и должной сноровки можно изготовить гайкорез своими руками.

Список инструментов:

  • сварочный аппарат;
  • слесарные тиски;
  • токарный станок (опционально);
  • дрель и сверло;
  • болгарка и шлифовальный круг по металлу;
  • устройство для нанесения резьбы;
  • точильный станок.

Для начала находится основа для кольца гайкореза. Подойдут ненужные запчасти с толстыми стальными кругами, например, наконечник руля. Если таких нет в наличии, элемент изготавливают из металлического кругляка на токарном станке.

Центр проделываемого отверстия смешают, подкладывая под один из кулачков небольшую пластину. Размер отверстия сверяют с максимальной гайкой, которую будет колоть инструмент. Когда достаточная по диаметру выемка получена от кругляка отрезается толстое кольцо.

Его ширины должно хватать на приварке ручки и просверливание сквозного отверстия для размещения резца.

Кольцо и рукоятка свариваются. Заготовку фиксируют в тисках и просверливают в ней отверстие, соединяющее полость внутри ручки и рабочее пространство кольца. Иногда часть круга срезают, чтобы получить гайкокол С-образной формы.

Для зубила выбирают прочные металлические стержни типа сверла, метчика или райбера. Нужную заточку создают на точильном станке.

Две оставшиеся немаловажные детали — шарик подшипника и болт. В Каркас гайкореза помешается резак, потом шар, потом закручивают болт. Иногда для дополнительной фиксации зубила просверливаю отверстие сбору рукоятки и ввинчивают туда ещё один. При необходимости гайколом шлифуют, придавая ручке нужную форму.

Мощный самодельный гайкокол

Данной идеей поделился с нами автор YouTube канала bricolage du cardan.

Необходимые детали:

  • стальной круглый пруток;
  • отрезок трубы;
  • гайка с прессшайбой;
  • болт с шестигранной шляпкой;
  • кусок шпильки;
  • металлический шарик.

В отличие от предыдущей версии самоделки, данный вариант более продуманный: помощнее, да и пользоваться им намного удобнее. Но в целом принцип работы практически не отличается.

Сначала необходимо будет изготовить основной рабочий элемент гайкоруба, который будет раскалывать гайку прикипевшую приржавевшую или деформированную.

Для этого нам потребуется кусок стального круглого прутка. Отрезаем заготовку нужной длины. Затем обрезаем один из концов с двух сторон, и затачиваем на гриндере.

Корпус самоделки можно изготовить из куска круглой трубы. Затем нам потребуется кольцо из металла, в котором вырезаем часть стенки. Привариваем кольцо к трубке.

Далее надеваем на трубку гайку с прессшайбой, и обвариваем ее. Она нужна для того, чтобы была возможность ухватиться гаечным или разводным ключом.

Подготавливаем остальные элементы конструкции: стальной шарик, болт с шестигранной шляпкой и небольшой отрезок от шпильки. Перед сборкой самоделки смазываем их маслом.

Теперь можно приступать к сборке самодельного приспособления. В корпус вставляем стальной пруток заостренным концом вперед. Потом вставляем кусок шпильки и металлический шарик, и вкручиваем болт.

Теперь можно приступать к испытанию гайкореза. Болт с заржавевшей гайкой зажимаем в слесарных тисках. Надеваем на гайку самодельное приспособление.

После двух оборотов от руки немного подтягиваем его ключом, пока острие круглого прутка не упрется в гайку.

Дальше нам потребуется разводной или гаечный ключ. Надеваем его на упорную гайку. Крутить болт можно с помощью ключа-трещотки с торцевой головкой. Очень удобно.

Принцип тот же самый, что и в случае с первой самоделкой — раскалываем гайку с двух сторон, после чего отделяем ее от болта с помощью плоскогубцев.

Подробно о том, как изготовить гайкокол своими руками, вы можете посмотреть на видео.

В целом приспособлением получилось без видимых изъянов, и главное — со своей задачей справляется.

Гайкорез или как выкрутить гайку (болт). / Блог им. AntiFlash / БайкПост

Привет, Байкпостовчанин. Кажется, ты используешь AdBlock. БайкПост развивается и существует за счет доходов от рекламы. Добавь нас в исключения.

открытое письмо как отключить

Пробег

голосов: 21

Блог им. AntiFlash

Денис

6479-е место в рейтинге байкпостовцев Добрый день, хотел бы затронуть тему одного с виду (да и по названию) полезного инструмента — Гайкорез. Немного предыстории.

Все началось с того, что у меня слизались гайки на ГБЦ, одна была сбоку и ее в принципе не составило бы труда срезать, но хотелось сохранить резьбу, да и голову разносить не хотелось…

Не долго полазив в интернете много вычитал, ничего не понял и в итоге решил написать статейку. Существует два типа гайкорезов: 1. Гидравлический 2. Механический И так по очереди.


Гидравлический гайкорез работает по типу, вы качаете насос и жидкость толкает лезвие, которое в свое время режет гайку предоставлю видео о том как работает.

Гидравлический гайкорез мне понравился, но опробовать мне его не удалось, не смог найти у себя в городе. Так что больше мне нечего о нем сказать. Теперь расскажу о том что мне удалось испытать. Это механический гайкорез, он устроен проще. Вы крутите болт, а он двигает лезвие.

Сходил в магазин автозапчастей и купил, ну и направился в гараж. Одел я значит на гайку и начал крутить болт, по началу все шло хорошо, но как только лезвие уткнулось в гайку, то при следующих оборотах болта лезвие начало крошится. Но не надо отчаиваться, вера в инструмент не потеряна, просто я купил дешевый гайкорез за 200 рублей и приду домой полез листать рунет и понял, что тут лучше не экономить и нормальный гайкорез будет стоить 1500-2000 рублей. (так что мой косяк, купил Китай) С помощью гайкореза, гайки я так и не снял ну пришлось воспользоваться дедовскими способами, это нагреть и срывать или сносить зубилом и молотом. Ну начал греть и разогрел почти до красна, начал срывать, а она не в какую (потом еще раз попробовал). Но в итоге плюнул на это все, взял зубило с молотом, ну и понеслась. Через 12-20 минут долбежки, так долго потому, что одна гайка была возле натяжителя цепи грм и там было просто не с руки. Вот результат.

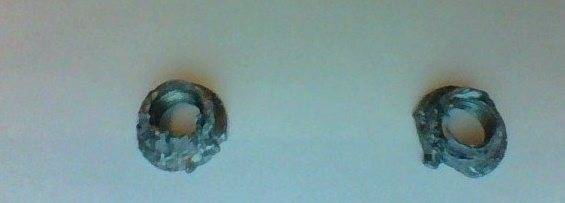

Вывод: 1. Гайкорез — инструмент дельный, но если будите покупать, то покупайте нормальный. (желательно той фирмы, что на видео) 2. Если не смогли или не захотели покупать гайкорез, то грейте и пытайтесь срывать гайку(болт). 3. А если гайка(болт) стала совсем круглая как в моем случае было, то зубило и молоток в руки, только не переусердствуйте и не сломайте болт на котором гайка или не снесите шляпку болта(если шляпка болта округлилась, то лучше наварить сверху гайку и пробовать срывать за неё) . P.S. А лучше вообще старайтесь не слизывать грани на гайках и болтах.

Гайколом (гайкоруб, гайкорез, СССР М2-М8), принцип работы и применение. МИРовая библиотека

Одна прикипевшая к болту гайка может превратиться в настоящую проблему. Если резьбовое соединение не удается разобрать стандартным способом, ситуацию способен спасти гайкорез.

Существует множество видов этого инструмента.

Еще одно название – гайкокол, так как крепеж часто раскалывается под натиском клиновидного режущего механизма.

В действительности, прежде чем воспользоваться гайкоколом, мастер испробует все возможные варианты отвинтить прикипевшую гайку: вымачивание в керосине, прогрев паяльной лампой, торцевой или накидной ключ с большим рычагом.

И когда грани крепежа будут полностью слизаны, принимается решение использовать импровизированный гайкоруб – молоток в паре с зубилом.

Однако, такой метод травмоопасен и сам по себе неэффективен, особенно, если нет места для хорошего размаха перед ударом.

Тогда-то мастер вспоминает, что где-то когда-то он оставлял в инструментальном ящике раскалыватель гаек, способный освободить болт за минуту, а то и меньше.

Назначение и принцип действия гайкореза

Гайкорез предназначен для удаления гаек с любыми повреждениями, независимо от степени их покрытия ржавчиной.

Не смотря на все многообразие конструкций инструмента, в их основе лежит режущий зуб, который медленно вдавливается в гайку, прорезает ее со стороны граней до самой резьбы, освобождая болт без его повреждения.

Клиновидная форма зуба способствует расширению гайки в месте реза, из-за чего крепеж часто раскалывается надвое.

Гайка с прорезанной гранью легко удаляется рукой, или откручивается ключом.

Принцип работы гайколома схож с зубилом, однако, вместо ударного воздействия на гайку, на нее оказывается медленное давление режущего элемента.

Изготовление

Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.

Далее сверлим отверстие сверлом 10 мм по class=»aligncenter» width=»1280″ height=»720″|fcw3qayjh5a| src=»https://www.freeseller.ru/uploads/posts/2018-11/1541414332_gajkokol-svoimi-rukami-6.jpg» class=»aligncenter» width=»1280″ height=»720″ Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.

Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.

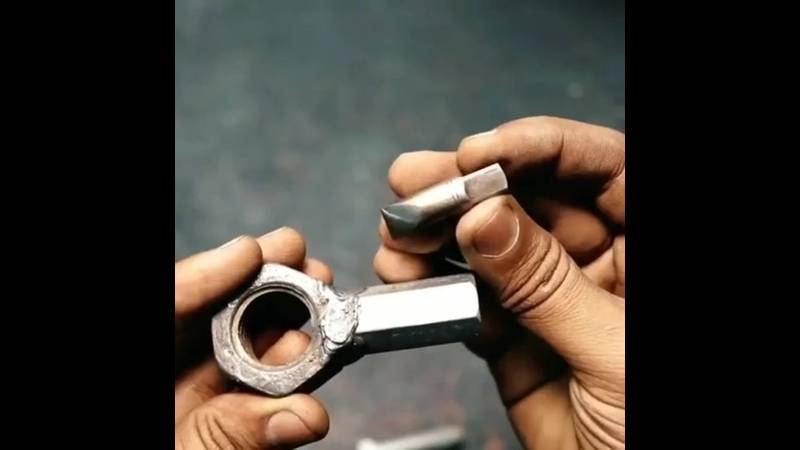

Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.

Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.

Устройство и характеристики

Конструкция каждого гайкореза состоит из следующих элементов:

• Корпус может иметь кольцевую замкнутую или С-образую форму.

Первый вариант распространен среди инструмента с ручным приводом, обладает повышенной жесткостью.

С-образный вариант менее жесткий, но его использование обуславливается конструктивными особенностями некоторых гайкорезов.

Корпус накидывается на гайку, подобно накидному ключу, с ручкой для удержания, которая работает, как резьбовой упор для режущего зуба в механических моделях.

• Режущий зуб – рабочая часть инструмента.

• Привод – элемент гайколома, двигающий зуб или нажимную опору.

В зависимости от типа инструмента, бывает ручной и гидравлический.

В последнем варианте используется гидроцилиндр, многократно повышающий прикладываемое усилие.

Характеристики гайкореза, на которые следует ориентироваться при его выборе:

  • Габариты инструмента и его масса;
  • Диаметр гаек, с которым способен работать гайколом;
  • Тип привода.

Материал

Гайколомы изготавливаются из инструментальной стали с хромованадиевой режущей частью, обладающей высокой прочностью и износостойкостью.

Рукоять инструмента может быть покрыта маслостойкой резиной, что обеспечивает надежный хват влажными или жирными руками.

Размеры и вес

Каждая модель гайкореза подходит для работы с гайками определенного диапазона размерностей.

Обуславливается это не только размерами накидного корпуса, но и диаметром самого ножа.

Это логично, т.к. если взять слишком большой инструмент, зуб, вместо разрезания грани гайки, будет сминать крепеж, повреждая тем самым резьбу болта.

Виды

Для классификации рассматриваемых устройств применяют несколько параметров.

По производительности отбойные молотки дифференцируют на три типа.

  • Легкие варианты предназначены для бытовых работ. Они способны раздробить штукатурку, кафель и т. д., что обуславливает их применение для домашнего ремонта. Масса таких мини отбойных молотков составляет 5-6 кг.
  • Устройства средней мощности подходят для асфальта, поэтому их используют при некоторых строительных работах. Масса от 6 до 10 кг обеспечивает возможность длительного горизонтального удержания.
  • В промышленности и при возведении зданий применяют высокомощные отбойные молотки весом 15-30 кг.

Однако масса является косвенным показателем производительности. Существует близкая к приведенной классификация, основанная на прочих, более значимых параметрах. Она также включает четыре типа.

  • К первому относят отбойные молотки с энергией удара до 30 Дж и частотой до 45 Гц. Они подходят для материалов средней прочности, таких как асфальт, кирпич, глина, и работ в стесненных условиях.
  • Второй тип представляют варианты с энергией удара в 40 Дж и частотой в 34 Гц, применяемые в общестроительных работах.
  • К третьему типу принадлежат модели с энергией удара до 45 Дж и частотой до 20 Гц. Они служат для работ при вертикальном направлении ударов с прочными материалами.
  • Четвертый тип представлен молотками с энергией удара более 50 Дж и частотой до 24 Гц. Такие устройства применяют для высокопрочных материалов.

На основе источника питания выделяют четыре вида отбойных молотков.

  • Пневматические устройства представляют наиболее распространенный тип. Источником питания для них служит компрессор. Принцип действия основан на давлении сжатых воздушных молекул на зубило. Данное оборудование подходит для разрушения любых конструкций из кирпича и бетона. Для бытовых вариантов требуется мощность от 5 Дж, а у промышленных моделей данный параметр составляет от 10 до 100 Дж. Этого достаточно для разрушения асфальта, камня, бетона и т.д.
  • Электрические молотки питаются от сети. Принцип их функционирования состоит в приведении бойка посредством вращательного элемента электродвигателя. Параметры производительности составляют до 1700 Вт мощности, 45 Дж энергии удара и 2000 ударов в минуту частоты. Таким образом, данные варианты отбойных молотков обладают высокой мощностью удара, но не подходят для резки и бурения материалов.
  • Бензиновые устройства приводятся ДВС, у которого отсутствуют клапаны и вал. При невысокой мощности основным преимуществом данных вариантов является автономность, то есть возможность применения в любом месте. Это обусловлено отсутствием необходимости подключения к источнику энергии. Длительность работы определяется только количеством топлива. К тому же отбойные молотки этого типа считают более безопасными в сравнении с аналогами. При этом они отличаются высоким уровнем шума. Данные модели применяют в добывающей промышленности, при разрушении бетона, асфальта, промерзшего грунта.
  • Гидравлические молотки используют различные источники питания. Обычно их применяют при аварийно-спасательных работах.

Пневматические молотки к тому же подразделяют на два типа по принципу функционирования.

  • Объемные устройства приводятся быстро расширяющимся в камере воздухом.
  • Работа турбинных вариантов обеспечивается вырабатываемой вращением турбины энергией.

Наиболее простая классификация отбойных молотков на основе совокупности основных параметров дифференцирует их на профессиональные и бытовые.

Бетоноломы отличаются большими размерами, массой и производительностью. Данные устройства рассчитаны на вертикальную и наклонную работу с бетонными плитами, скальными породами, асфальтовым покрытием, мерзлыми грунтами. Перфораторы обычно компактнее отбойных молотков или близки по размерам, отличаются большей точностью и способностью выполнять функции сверла и шуруповерта при наличии регулировки скорости и реверса. Благодаря такой универсальности они гораздо лучше подходят для бытовых работ. Так, инструкция по эксплуатации ПЭ-2520М свидетельствует о возможности его применения в качестве как отбойного молотка, так и сверла.

Государственные стандарты

Форма шплинтов соответствует ряду стандартов. Это не только позволяет легко найти правильную форму, но также является гарантией получения крепежа одинакового качества со стандартными размерами. Доступны следующие стандарты, используемые в настоящее время.

  • Гост 397-79 соответствует ISO 1234 — немецкий стандарт DIN 94.
  • ISO 7072 — DIN 11024.

Существует также ряд шплинтов специальной формы, предназначенных для особых требований, которые не соотнесены со стандартами. Например, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.


Для стандартизированных используют следующие виды маркировок:

  • Стандартный (разводной, разгибной) — DIN 94;
  • Пружинный (игольчатый) — пружинный зажим DIN 11024;
  • Быстросъемный с кольцом (складная шина, складная заглушка (DIN 11023)).

Виды гайкорезов и их цена

Гайкорезы могут иметь подвижный или неподвижный зуб (гайка надавливается на лезвие толкателем), иметь замкнутый кольцевой или С-образный накидной корпус.

Некоторые модели оснащены одновременно двумя резцами, расположенными друг напротив друга.

В зависимости от типа привода, инструмент классифицируется, как:

Механический гайкорез

Это ручное устройство, режущий зуб которого движется под действием проворачиваемого вручную винта-толкателя.

Со стороны рукояти такой винт имеет шляпку с гранями под обыкновенный гаечный ключ.

Конструктивно простой инструмент, выдающий относительно небольшое давление на грань гайки.

Усиленный вариант гайкореза имеет более толстые элементы, включая кованный корпус.

Преимущественно используется в быту, популярен среди автомобилистов.

Подходит для быстрого удаления закисшей гайки небольшого диаметра.

Производителями выпускаются как отдельные модели, так и наборы с 2 – 4-мя инструментами под различные диапазоны размерностей крепежа, вплоть до 27 мм.

Стоимость отдельных механических гайкорезов составляет от 200-3000 рублей и более.

Цена зависит от производителя, качества инструмента, его размеров.

Стоимость наборов варьируется, как правило, в пределах 1 тыс. – 3,5 тыс. рублей.

Гидравлический гайкокол

Это устройство, режущий зуб которого движется под действием поршня гидроцилиндра.

В свою очередь, гидравлические гайкоколы, в зависимости от расположения привода, делятся на:

• Компактные (со встроенным гидравлическим усилителем) – инструмент, внешне мало отличается от механического варианта.

При вращении винта (аналогично механическому гайкорезу), создается давление на поршне, а благодаря усилителю такой гайкоруб может справляться с более сложными задачами.

Компактные гидравлические гайкорезы могут развивать усилие до 5 тонн, а их стоимость находится в пределах 1,5 – 7 тыс. рублей.

При этом, винт вращается намного легче, чем у механического аналога.

• Ручные – это инструмент, устройство которого аналогично автомобильному домкрату.

Внешне напоминают шприц для пластичной смазки.

На корпусе установлена неподвижная (для удержания) и подвижная рукоять, которой накачивается давление во встроенный двухпоршневой мультипликатор.

Ручные гидравлические гайколомы способны развивать усилие до 35 тонн.

Среди минусов – высокая стоимость (9 – 30 тыс. рублей и выше).

Используются, как правило, при проведении ремонтных и строительных работ, где отсутствует подключение к электросети.

• С отдельным приводом – инструмент с гидроцилиндром, который, посредством муфты, подключается к внешним источникам давления.

Это могут быть как ручные помпы (или ножные), так и полноценные гидростанции, как бензиновые, так и электрические.

Гидравлические гайкорезы с подключающимся приводом являются и самыми мощными.

Они с легкостью справляются с 50-миллиметровыми гайками.

Стоимость самого гайколома начинается от 15 тыс. рублей.

Ножной или ручной выносной насос – это приблизительно еще 15 – 20 тыс. рублей.

Насосная электростанция – 50 – 240 тыс. рублей, а бензиновый вариант – 250 – 500 тыс. рублей.

Итого, стоимость такого гайкореза может перевалить за полмиллиона рублей.

Используется в тяжелой промышленности, на железной дороге, при прокладке или ремонте линий электропередач (ЛЭП), монтажных и строительных работах.

В тех случаях, где кольцевой корпус невозможно накинуть на гайку, например, когда она прикручена вплотную к какой-либо конструкции, применяются так называемые универсальные гайкорубы.

Их С-образный корпус может быть надет на гайку со стороны ее граней (сбоку).

Такие гайкорезы менее прочные, чем кольцевые, однако, в некоторых ситуациях без них невозможно обойтись.

Внешне напоминают G-образную струбцину.

  • https://stankiexpert.ru/ehlektroinstrument/gajkolom.html
  • https://proinstrumentinfo.ru/gajkolom-gidravlicheskij-mehanicheskij-ruchnoj-tsena/
  • https://instrumentn.ru/obshhij-razdel/gajkorez-ego-vidy-harakteristiki-tseny-i-vybor

Гайкорез, гайкокол – решит вопрос проблемных гаек

Тот, кто занимается ремонтом автомобилей, наверняка не раз сталкивался с ситуацией когда, гайка закисла или заржавела, и открутить ее не предоставляется возможности, так как ее грани слизаны. Как правил решением возникшей проблемы является болгарка с отрезным диском.

Гайка тупо разрезается, но при этом есть вероятность повреждения шпильки, что может усложнить ремонт автомобиля. Если учесть, что не везде есть полноценный доступ к нужной гайке, то иногда приходится тратить кучу времени, перепиливая ее простым полотном от ножовки по металлу.

Чтобы облегчить вашу участь, было придумано специальное приспособление, которое называется гайкорез, (некоторые его называют еще гакоколом). Смысл этой приспособы состоит в следующем, надеваем одну его часть с резаком на гайку, и начинаем закручивать шток.

Более подробно принцип действия гайкореза (гакокола) смотрите в представленном видео.

Гойкокол своими руками

Для тех, кто любит делать все своими руками или же не имеет возможности купить гайкорез его не сложно изготовить своими руками.

Вот собственно, схематический рисунок гайкореза

Для его изготовления нам понадобится винт от двухлапого съемника (его можно использовать и в гайкокле и в съемнике). Небольшой отрезок шестигранника на 17 моторный, клапан подходящего диаметра (в нашем случае это 11 мм). Клапан обрезаем, затачиваем и закаливаем.

Также понадобится толстая шайба толщиной 1см. Теперь о работе. В шестиграннике сверлим сквозное отверстие и нарезаем резьбу . Резьбовая часть 45 мм, столько же осталось примерно под зубило. Жало зубила прячется заподлицо. Делай под геморройные гайки на 13.

Поэтому размер гайколома небольшой.

Опробовал тут же. Новенькую гайку разрубил с двух оборотов от руки.

Немного погнулся родной вороток. Сразу решил переделать под ключ на 17 и покрасить термостойкой серебрянкой… для красоты

Длина винта конечно большая, но может потом и обрежу, пожертвовав съемник.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
