Изготовление кожуха на болгарку для подключения пылесоса

Техника безопасности при работе с болгаркой

Независимо от того, какой способ защиты от пыли был выбран, при работе с УШМ необходимо соблюдать правила техники безопасности:

обязательно защищать глаза очками;
на руки надевать перчатки;
располагать линию реза по направлению к себе;
не использовать при работе повреждённый или деформированный диск, способный спровоцировать обратный удар;
держать инструмент двумя руками, чтобы избежать смещения или вырывания инструмента из рук;
следить за положением кабеля электропитания, который не должен случайно попасть под диск;
после выключения инструмента класть его в горизонтальное положение только после полной остановки вращения диска.

Что касается пылезащиты, то нужно понимать, что даже хорошие защитные кожухи не всегда могут полностью справиться с возникающей при работе мелкой взвесью. Поэтому, занимаясь обработкой сильно пылящих материалов, стоит всё-таки защищать органы дыхания простым респиратором.

Пылеотвод из старой кастрюли

Если имеется в наличии листовая сталь, то ее можно использовать за основу при изготовлении пылеотвода для болгарки. При проведении таковых работ понадобится сварочный аппарат. Если же аппарата нет, то сделать насадку можно из старой алюминиевой кастрюли. Принцип изготовления устройства из алюминиевой кастрюли следующий:

За основу берется часть кастрюли с днищем. Днище выступает в качестве одной стороны насадки, а вторая сторона изготавливается путем изгибания боковых частей кастрюли
Для соединения листового алюминия рекомендуется использовать заклепки
Просверливается отверстие соответствующего диаметра в стенке пылесборника для закрепления на валу электроинструмента
Чтобы закрепить шланг от промышленного пылесоса, понадобится с наружной стороны в боковой стенке сделать отверстие, к которому закрепить горлышко от пластиковой канистры, бутылки или пластиковой трубки. Закрепить его можно к алюминиевому основанию при помощи резьбовых соединителей с шайбами
Надежность соединения шланга с насадкой обеспечивается металлическим хомутом

Принцип изготовления самодельной насадки простой, поэтому можно потренироваться делать кожухи из разных материалов. Если сделать насадку из двух частей — подвижной и неподвижной, то в итоге получится штроборез для проделывания канавок в бетоне.

Особенности резки болгаркой

После выбора оборудования и круга для него, перед тем, как резать бетон болгаркой, необходимо познакомиться с рекомендациями проведения работ:

Инструмент нужно держать двумя руками

В этом случае, при возникновении обратного удара, его можно удержать, что сведет к минимуму смещение линии реза; Работа должна проводиться лишь на ровной поверхности, чтобы сохранялось равновесие человека; Шнур для питания следует располагать от диска с противоположной стороны, чтобы исключить по неосторожности его повреждение. Перерезанный шнур может стать причиной возникновения ударной волны агрегата и короткого замыкания в электросети; Инструмент нужно крепко держать в руках до полной его остановки; При смене места распиловки, болгарку нужно выключить, чтобы случайно не задеть окружающие предметы; При отключении электроэнергии обязательно следует оборудование отключить от сети. Это предотвратит его включение при подаче электричества без управления оператором

Это предотвратит его включение при подаче электричества без управления оператором.

Резка бетона по линии

После того как была подготовлена болгарка для бетона, можно начинать работу.

Намечается линия разреза. При этом вдоль линии желательно закрепить бруски из дерева, что позволит линию разреза сделать более ровной;
Включатся болгарка, и выполняется разрез глубиной, примерно, 5 – 10 мм;
Убираются бруски;
Выполняется разрез на требуемую глубину. Если разрез производится всухую, процедура должна периодически прекращаться, чтобы дать возможность остыть инструменту.

Как правильно выполняется резка бетона болгаркой, видео показывает со всеми подробностями. Процесс лучше всего выполнять с охлаждением инструмента.

Обыкновенным пульверизатором распыляется вода непосредственно на борозду, чтобы уменьшить количество пыли;
Вода распыляется непосредственно на диск, при отсутствии рядом источника тока. Это уменьшит нагревание алмазных дисков, и продлит срок их службы;
Если невозможно распылять жидкость на диск, охлаждение можно выполнять воздухом. Периодически следует круг вынимать из среза и давать ему возможность поработать на воздухе.

При возникновении вопросов по проведению резки бетона, при желании узнать, как выполняется полировка бетона болгаркой и другие подробности по использованию аналогичного оборудования, знакомит видео в этой статье.

Другие варианты кожухов под пылесос для болгарки

Помимо использования сантехнического отвода, который является самым простым вариантом, можно применять и другие материалы для создания кожуха. Интересным и вполне доступным является вариант из пластиковой канистры. Толстые стенки узкой тары из-под масел отлично держат форму и не деформируются. При этом горлышко стандартной канистры обычно подходит по диаметру к шлангу пылесоса.

Алгоритм, как подключить пылесос к болгарке с помощью пластиковой канистры:

Сделать разрез в канистре таким образом, чтобы была учтена глубина погружения режущего диска. В момент пропила происходит «фиксация» кожуха на режущий диск.
Горлышко канистры скрепить со шлангом пылесоса. Если диаметры не совпадают, можно воспользоваться специальными хомутами.

Существуют и другие варианты, как подключить пылесос к болгарке. В качестве материала для создания кожуха можно использовать старую кастрюлю или даже пятилитровую бутылку от воды. Самый главный момент – убедиться, что горлышко используемой емкости подходит по диаметру к шлангу строительного пылесоса.

Виды кожухов

Виды оснастки для болгарки, выполняющие задачи по сбору и отведению пыли, достаточно многочисленны.

Производители знают о существовании проблемы и решают ее, выпуская специальные приспособления под свое оборудование.

По типу функционала выпускаются два варианта:

для отрезных дисков;
для шлифовальных дисков.

Первые внешне напоминают обычную защиту с закрытым корпусом и патрубком для пылесоса. Второй вариант представляет собой закрытую крышку с отводом для подключения шланга пылесоса. Оба вида устанавливаются обычным способом на болгарку и не требуют для монтажа специальных инструментов. Большинству пользователей известны распространенные модели:

Stomper SG-230;
Stomper SG-230 R;
Bosch 1605510180;
Bosch 2605510107;
Bosch 2605510224;
Bosch 2602025285;
Metabo GED125;
Metabo GED125 Plus.

Важно! Привести исчерпывающий перечень защитных кожухов для болгарки невозможно, так как модельный ряд постоянно дополняется, появляются новые разработки, усовершенствуются наиболее перспективные образцы

Самодельный кожух из кастрюли

Из старой кастрюли можно изготовить своими руками кожух как под шлифовку бетона, так и под отрезной круг или штробление.

необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
затем отрезается сегмент, определяющий величину вылета диска из кожуха;
вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной косильной лески, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

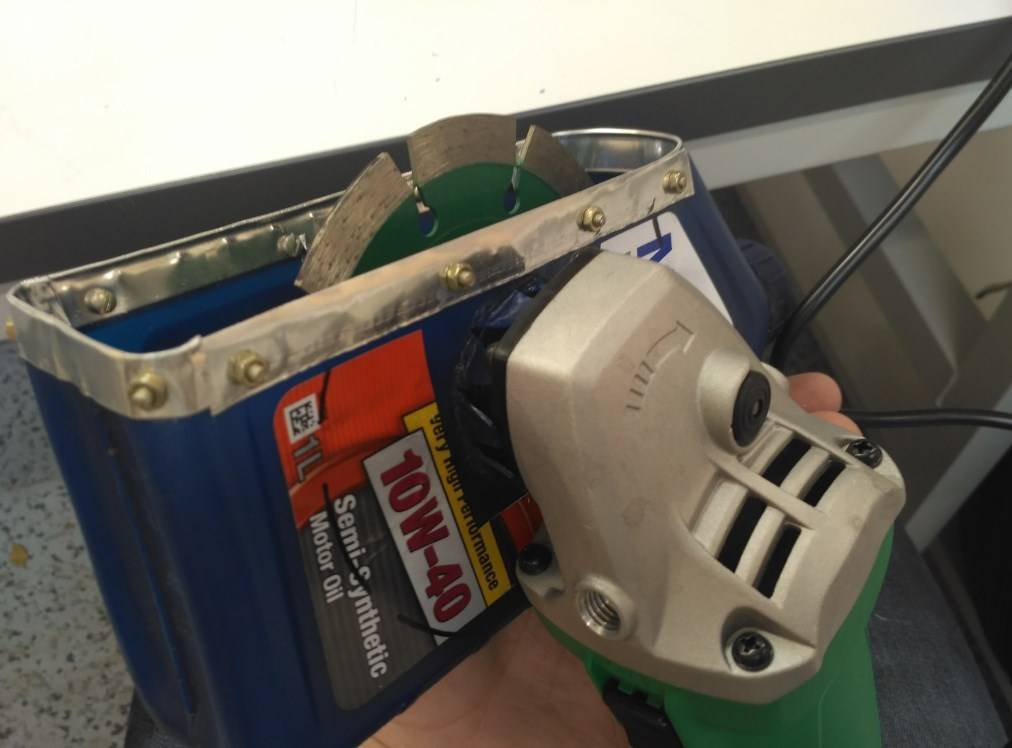

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Канистра

Если нет навыков сварки или жена наотрез отказывается выдать разрешение на порчу кастрюли, то есть третий вариант, как изготовить защитный кожух с пылеотводом, который также чудесно соединяется с трубкой пылесоса. Что для этого понадобится?

Найти в своем гараже, кладовке, или у соседа канистру. Из нее строительным или обычным ножом руками потребуется вырезать конструктивные отверстия, в согласии с валом болгарки и расположением на нем диска. Хорошо бы помнить и про технику безопасности. Почему? Банально – для сохранения целостности рук

Более того, важно правильно выбрать нож. Он должен быть с качественной ручкой и хорошо сидеть в руке, не выскальзывая. После необходимо закрепить трубку пылесоса с горловиной канистры, чтоб она стала как насадка

Как? Разрезать горловину вдоль и надеть хомут для того, чтобы после им затянуть трубку пылесоса

После необходимо закрепить трубку пылесоса с горловиной канистры, чтоб она стала как насадка. Как? Разрезать горловину вдоль и надеть хомут для того, чтобы после им затянуть трубку пылесоса

Важно помнить, что для того, чтобы добиться хорошего всасывания пылесоса, необходимо проследить, чтобы все части кожуха плотно прилегали к друг другу

Как сделать своими руками

У кожуха обязательно должна быть своя основа. В данном случае это будет специальная заглушка для ПВХ труб. Здесь нужно аккуратно пометить центр маркером, а затем четко по отметке просверлить отверстие ступенчатым сверлом. В диаметре оно должно получиться не менее 1 см, поэтому дополнительно пластик вокруг отверстия разогревают строительным феном, а затем расширяют при помощи рукоятки отвертки.

Процесс нагрева нужно обязательно повторить, а затем вставить в отверстие пластиковый уголок для дополнительного расширения. Чтобы убрать лишние края от отверстия, их нужно срезать болгаркой, оставив 10-15 см запаса. Сбоку заглушки нужно будет просверлить еще одно отверстие, которое будет служить для удаления пыли от болгарки. Данное отверстие нужно тоже расширить и срезать лишние края, оставив такой же запас.

Далее необходимо изготовить саму трубку, которая будет удалять пыль от строительных работ. Использовать можно специальный ПВХ уголок, продающийся в каждом строительном магазине. Верхнюю часть уголка нужно аккуратно срезать, предварительно наметив место среза. Затем вставить его в отверстие для удаления пыли и зафиксировать стык горячим клеем. Саму пластмассу конструкции перед монтажом нужно тщательно разогреть.

В большом отверстии требуется сделать незначительный разрез, который поможет обжать шейку кожуха еще сильнее. После этого нужно померить размер резиновой ленты, обернув ее поверх диаметра основы, а затем аккуратно отрезать нужную часть материала. Внизу обязательно нужно сделать надрезы ножницами, чтобы изделие было еще более эластичным. Приклеить материал следует моментальным клеем поверх диаметра конструкции.

На последнем этапе необходимо надеть на шейку хомут, а сам кожух разместить на болгарку. Желательно дополнительно закрепить его винтом. Дополнительно можно установить алмазную шлифовальную чашу по бетону. После этого процесс монтажа можно считать завершенным. Проверьте работу конструкции и пользуйтесь с удовольствием. Главное соблюдать все правила безопасности во время изготовления изделия и не упустить ни один важный пункт! Тогда устройство действительно будет работать так, как нужно.

Пылеотвод из пластиковой канистры делаем самостоятельно

Самый простой и экономичный вариант сделать кожух для болгарки под пылесос — это использовать за основу пластиковую канистру. Чтобы реализовать такой вариант кожуха, понадобится взять соответствующего объема канистру. Обычно хватает одно- или пятилитровой канистры, но все зависит от размеров самого инструмента.

Принцип изготовления кожуха достаточно простой, и для его реализации требуется для начала подготовить чертеж, по которому изготавливается пылеотводящая насадка. При изготовлении нужно учитывать такие факторы:

Учитывается размер насадки, который зависит от глубины погружения режущего диска. Чем больше размер насадки, тем меньше глубина получаемого реза
Вырезаются отверстия необходимого диаметра в зависимости от размера втулки для установки устройства на валу электроинструмента и его закрепления
С одной стороны делается отверстие для закрепления устройства на валу электроинструмента. С другой стороны делать отверстие вовсе не обязательно, так как через него пыль может просачиваться, что снизит эффективность насадки
Горлышко канистры используется в качестве кронштейна для подсоединения шланга от пылесоса. Чтобы соединить горлышко канистры со шлангом от промышленного пылесоса, следует воспользоваться стяжкой или хомутом

Чтобы сделать такое приспособление, понадобится минимум затрат времени, усилий и средств. В итоге должно получиться устройство для отвода пыли при резке бетона, кафеля и дерева.

Особенности

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Если между элементами останутся зазоры, то пыль сможет попадать в помещение, а производительность пылесоса снизится.

Кожух под пылесос рекомендуется использовать в следующих случаях:

Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

болгарка с подключением пылесоса.пиление без пыли.

В зависимости от вида строительных работ необходимо приобретать специальную модель кожуха. Чаще всего под пылесос используют распилочные и шлифовальные кожухи, которые предназначены для УШМ с дисками диаметром от 125 до 230 мм.

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

Защитный кожух под пылесос выполняет две основные функции.

Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Кожух под пылесос рекомендуется использовать в следующих случаях:

Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Читать также: Передаточное число редуктора бензопилы урал

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли.

Работы, вызывающие образование большого количества мелкого мусора:

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Работник, производящий работы внутри помещения, не защищен. И для своей защиты от вредных факторов он может воспользоваться респиратором и очками либо установить на инструмент пылесборник или пылезащитный кожух.
