Измерительный инструмент

Условия эксплуатации оборудования

Сохранить функциональность приборов позволяет периодическое проведение профилактических работ и проверок их состояния. Наиболее подвержены поломкам измерительные инструменты, имеющие сложные конструктивные особенности.

К каждому прибору прилагается инструкция по эксплуатации, с которой необходимо ознакомиться до начала использования. В инструкции изложены все правила работы, актуальные именно для данной модели.

Автоматические и электронные модели измерительных станков чувствительны к показателям температуры и влажности воздуха. Особо остро на них реагирует оборудование, на котором применяется бесконтактный метод измерений.

Не менее важно обеспечить инструменту достойные условия хранения. Инструменты, изготовленные из дерева и металла, чувствительны к воздействию влаги. А пластик способен деформироваться под прямыми лучами солнца и при воздействии высоких температур

Поэтому все инструменты должны храниться в чехлах или коробах в сухом помещении

А пластик способен деформироваться под прямыми лучами солнца и при воздействии высоких температур. Поэтому все инструменты должны храниться в чехлах или коробах в сухом помещении.

Соблюдение этих правил обеспечит качество и точность измерений, а также поможет продлить срок службы инструментов.

Линейка измерительная металлическая

Линейка 1м STAYER «PROFI», 3427-100_z01

Трудно ошибиться, если предположить, что первым измерительным инструментом, с которым знакомится человек, это измерительная линейка, во всех своих проявлениях (портняжный метр, геометрический треугольник и т.д.).

Простота и доступность в использовании, делают её самым распространенным измерительным инструментом, правда для не очень точных значений.

При изготовлении поверхность линейки оснащают одной или двумя измерительными шкалами, а само производство и параметры регламентируются ГОСТом.

Согласно ГОСТа 427-75 от 1975 года (который актуален до сих пор), линейки должны изготавливаться со следующими пределами измерений:

• 150 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 1500 мм;
• 2000 мм;
• 3000 мм.

Внимательным ГОСТом, также регламентируется параметры наносимых миллиметровых, полусантиметровых, сантиметровых штрихов, а также диаметр отверстия под гвоздик.

Производят измерительные металлические линейки из стальной холоднокатанной термообработанной ленты с полированной поверхностью группы прочности 1П и 2П, с последующим гальваническим хромированием.

Нулевое значение шкалы ( начало отсчета) совпадает с одним из торцов, тогда как второй скруглен и оснащен отверстием (предположительно, под гвоздик, для удобства хранения).

Каждая пяти миллиметровая риска (в сантиметре), для удобства считывания, изготовляется немного выше, своих миллиметровых собратьев, а десятая делается еще выше и получает цифровое обозначение.

Просвет между поверочной плитой и плоскостью линейки, положенной на плиту шкалой вверх, не должен превышать 0,5 мм для линеек с длиной шкалы 150, 300, 500; 0,7- для линеек с длиной шкалы 1000 мм и 1 миллиметр просвета для линеек более одного метра.

Допускаемое отклонение размеров шкалы метровой металлической линейки- +/- 0,2 миллиметра.

Ручной инструмент: многообразие и виды

Предназначение

Ручной инструмент – это ручное техническое устройство, которое используется в качестве орудия человека или машины для выполнения тех или иных работ. Обладает рядом полезных характеристик, является эргономичны и функциональным, широко используется во время работ не только строительно-ремонтной сферы, но и бытового предназначения.

Почти каждая домашняя мастерская начинается с коллекции ручных ин­струментов, собранных в течение дол­гих месяцев и даже лет случайно, без всякого плана и мысли об оборудова­нии мастерской. Когда же у вас по­явится такая мысль, первым делом нужно проверить, что у вас уже име­ется, и решить, что нужно приобре­сти дополнительно.

Разновидности ручного инструмента

По виду работ и назначению ручной инструмент можно объединить в следующие группы:

• Зажимной инструмент – выступает в роли держателя обрабатываемого материала, зажимает его с двух сторон для удобной фиксации (тиски, зажимы, струбцины, и т.д.),
• Измерительный инструмент, главное предназначение которого – это измерение разнообразных показаний: вес, размеры, дальность, угол и прочее (нивелиры, дальномеры, рулетки, угольники, уровни),
• Ключи – инструменты для раскрутки/закрутки болтов, гаек, труб и т.д. (гаечные, комбинированные, трубные, разводные ключи),
• Малярный инструмент – для нанесения и распределениях жидких смесей на поверхности (валики, миксеры, кисти), Отвертки – используются для отвинчивания и завинчивания шурупов и прочих крепежных элементов (плоские, крестовые, реверсивные отвертки),
• Специализированный инструмент – инструмент узкого предназначения, выполняющий конкретные функции (труборезы, пистолеты для клея/пены, заклёпочники и др.),
• Столярно-слесарный инструмент – применяется в столярных и слесарных работах (ножи, ножовки, пилы, рубанки, стамески, стусла, топоры, фрезы и т.д.),
• Ударно-рычажный инструмент – инструменты для придания формы и дробления материалов, забивания, загибания и удаления всевозможных крепежей (молотки, кувалды, ломы, гвоздодёры, кирки, киянки, прочее),
• Шарнирно-губцевый инструмент – предназначенный для резки и фиксации материалов (щипцы, клещи, плоскогубцы, кусачки, бокорезы, ножницы по металлу),
• Штукатурный инструмент – для нанесения и распределениях густых пастообразных смесей на поверхности (шпатели, терки, скребки, гладилки, правила).

Как правильно выбрать ручной инструмент

Есть несколько факторов, на которые стоит обращать внимание при выборе ручного инструмента. Ими являются:

• материал изготовления,
• качество обработки,
• рукоятка,
• соединительные механизмы,
• защитное покрытие,
• производитель,
• ценовая категория,
• способ хранения.

Лучшим материалом, из которого изготавливается ручной инструмент считается сталь с примесями хрома и ванадия. Материал обладает высокой прочностью и хорошо переносит различные нагрузки. Именно такую надпись необходимо искать в паспорте или на самом ручном инструменте. Сокращенно такая сталь обозначается, как Cr-V. Такая надпись может красоваться на теле гаечного ключа или отвертки. Если речь идет об отвертках, то очень удобными являются те, у которых есть магнитный наконечник. Часто он отличается по цвету от основного жала. Работать с таким инструментом одно удовольствие, т. к. саморезы или шурупы после выкручивания не теряются и не застревают в отверстиях.

Гаечные ключи

Самый распространенный гаечный ключ — 250-миллиметровый развод­ной ключ с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Он должен быть изготовлен из стальных поковок с коррозиестойким хромовым покрытием. Другие разновидности гаечных клю­чей — ключи с фиксированным разме­ром зева, которые закручивают гайки и головки болтов сбоку: торцевые гаеч­ные ключи, которые ставятся на гай­ки и болты сверху и особенно подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные клю­чи сочетают оба типа, но гораздо удоб­нее иметь отдельные комплекты клю­чей с фиксированным зевом и торце­вых ключей, особенно когда одновре­менно требуемся два ключа одного раз­мера.

Торцевые ключи с храповым меха­низмом ускоряют затягивание болтов и работу в труднодоступных местах. Неплохая модель такого типа — с при­водной рукояткой размером 9 мм и патроном с внутренним шестигранни­ком, предусмотренные переходники для приводнои рукоятки позволяют использовать рукоятки размером 6 или 12 мм.

Приборы КИП – классификация

Оборудование КИПиА классифицируется по нескольким параметрам, основные из которых – это физико-технические характеристики и качественно-количественные показатели. То есть, измеряется влажность, температура, расход, давление и прочее. Отсюда и само название групп.

• Термометры.
• Манометры (измеряют давление).
• Расходомеры.
• Газоанализаторы.
• Уровнемеры.

Термометры являются одной из групп приборов КИПиА

Есть группа так называемых средств измерения:

• Замер излучения.
• Массы, твердости материала, плотности.
• Акустика.
• Замеряются электрические и электромагнитные качества.
• Физико-химический состав материала, его свойства.

В свою очередь, к примеру, термометры делятся на жидкостные, цифровые, с преобразование сопротивления, термоэлектрические. Сюда же можно отнести пирометры и тепловизоры.

Манометры также делятся на несколько подвидов: измеряется избыточное давление или его перепад, или абсолютная величина. По конструкции это механические, электроконтактные. Добавим сюда традиционные реле давления и тяганапоромеры.

Расходомеры – это более сложные приборы КИПиА, с помощью которых определяется масса или объем материала (среды). В этой группе достаточно широкий модельный ряд, зависящий от того, какой материал (среду) будет контролировать и измерять данный прибор.

Расходомеры – приборы для измерения массы или объема

• Вихревые, тепловые, электромагнитные, ультразвуковые, тахометрические, корреляционные, кориолисовые.
• С перепадом давления, с измерением перепадов уровня, замер обтекания.

То есть, каждый прибор подходит под определенные условия эксплуатации, в основе которого лежит именно материал или среда. Кстати, среда может быть только неэлектрической, потому что в блоке контроля (автоматики) любая величина преобразуется в электрический сигнал, который и подается на обработку. Но тут возникает вопрос, а как же с напряжением и силой тока в электрических приборах?

Все дело в том, что эти две величины не могут быть внесены в контроллер без предварительной обработки, где на выходе должен получиться аналоговый сигнал. Ведь напряжение в данном случае имеет показатель 220 В. А его в таком виде никакая автоматика не выдержит. Поэтому даже в электрических сетях устанавливаются датчики. То есть, в этом случае и сила тока, и напряжение становятся неэлектрическими величинами, конечно, через посредника – датчик.

Хранение измерительных инструментов

1. Хранить измерительные инструменты необходимо в сухих и отапливаемых помещениях.
2. Для защиты от негативных факторов желательно помещать приспособления в индивидуальные футляры и тубусы.
3. Рекомендованная температура хранения — от +10 до +35 °С.
4. В воздухе не должны содержаться агрессивные примеси.
5. Перед отправкой на хранение измерительные поверхности разъединяют, а фиксаторы — ослабляют.

Фотография: хранение измерительных инструментов

Соблюдение вышеперечисленных правил помогает получить максимально точные результаты измерений и продлевает срок службы контрольных приспособлений.

Источники https:/www.vseinstrumenti.ru/instrument/izmeritelnyj/articles/1089/ https//stanokcnc.ru/articles/kontrolno-izmeritelnye-instrumenty-osnovnye-vidy-meritelnykh-priborov-v-mashinostroenii/ https//www.rinscom.com/articles/vidy-izmeritelnykh-instrumentov/ https//stv39.ru/articles/?ELEMENT_ID=72272 https//onlineelektrik.ru/elaboratoriya/eizmereniya/chto-takoe-kipia-rasshifrovka-klassifikaciya-i-princip-raboty.html

Насколько полезна была статья?

Кликните на звезду для оценки!

Средний рейтинг 0 / 5. Всего оценок: 0

Ещё нет оценок. Сделайте это первым.

Разметочный инструмент .Виды и назначение. презентация к уроку по технологии (7 класс)

Тема урока : Разметочный инструмент. Виды и назначение.

Цель урока: раскрыть ученикам виды измерительных и разметочных инструментов. Учить правилам пользования этими инструментами. Корректировать память путем знания наименований разметочного инструмента и правил пользования. Развивать интерес через знакомство с новыми инструментами

• Задачи урока:
• продолжить формирование основных технологических понятий;
• уметь различать и знать назначение основных разметочных инструментов;
• продолжить формирование знаний, умений и навыков по изготовлению разметочного инструмента.

План урока.

1. Организационный момент.

— построение учащихся;

-приветствие;

-проверка посещения;

-рапорт дежурного.

1. Повторение ранее изученного материала
2. Изучение нового материала: используя компьютерный проект, учащиеся должны научиться анализировать и оценивать назначение основных разметочных инструментов знать их применение и устройство.
3. Практическая работа.
4. Закрепление материала.
5. Итоги урока.

ХОД УРОКА

I. Организационный момент.

1. Организация рабочей обстановки в классе.

2. Наличие учащихся.

II. Повторение ранее изученного материала.

Ребята, прежде чем начать изучать новую тему давайте вспомним ранее изученный материал. Я вам буду задавать вопросы, а вы на них должны ответить кратко и правильно.

1. Какой самый распространенный разметочный инструмент? (Карандаш).

2. Какие бывают карандаши? (Т, М, ТМ, Химический)

3. Для чего нужен химический карандаш? (Для разметки на сырой древесине).

4. Какой следующий по значимости разметочный инструмент вы знаете? (Линейка).

5. Какие бывают линейки? (Деревянная, пластмассовая, металлическая)

6. Стандартная длина линейки? (25, 50, 100 см)

7. Как называется гибкая линейка? (Рулетка)

8. Чем малка отличается от угольника и ярунка? (У малки колодка с линейкой соединены с помощью винта-шарнира.)

Молодцы! Я вижу вы хорошо усвоили материал. Но для того, чтобы начать изготовление разметочного инструмента мало знать его название и устройство. Нам необходимо знать его назначение, как правильно им пользоваться и уметь правильно и по назначению его использовать. И поэтому тема нашего сегодня урока: «Разметочный инструмент. Виды и назначение».

III. Изучение нового материала.

Прежде чем начинать обработку детали, нужно разметить заготовку. От правильности и точности разметки во многом зависит качество детали. Даже небольшие ошибки в нанесении разметочных линий могут повлечь за собой непоправимый брак. Несмотря на кажущуюся простоту этой работы и несложность применяемого инструмента, необходимо быть очень внимательным, а по окончании разметки тщательно проверить сделанные построения.

Для проведения линий при разметке лучше всего пользоваться простым графитовым карандашом. Для разметки деталей из твердых пород дерева применяются карандаши ТМ, Т, 2Т и ЗТ, для мягких пород, например, для липы или ели — карандаши М.

Классы, виды, типы измерительного инструмента

В первую очередь все измерители классифицируют по характеру использования. Наиболее обширный класс — это универсальный инструмент. Сюда относят все приборы общего пользования — те, что применяются во всех отраслях и сферах деятельности.

Измерители общего назначения отличаются взаимозаменяемостью, их выдача осуществляется без ограничений. Приборы часто находятся в личном пользовании мастеров. Специальный инструмент — принадлежность отдельных производств и технологических комплексов. К этому классу относятся приборы, применяющиеся для измерения специфических параметров: гладкости поверхности, ее твердости. Могут использоваться для определения параметров отдельных изделий, например шестерен. Характер пользования и хранения таких средств, как правило, носит режимный характер. Например, в ракетостроении мерительные приборы ежедневно перед выдачей поверяются метрологами.

Кроме того выделяют:

• инструменты для измерения и разметки;
• ручной и механический инструмент;
• металлический, пластиковый и деревянный.

Различают виды измерительных инструментов по технологическому признаку, например слесарный инструмент. К этому виду относятся такие типы: штангенциркуль, микрометр, щупы, линейки поверочные и разметочные. Еще один вид — столярный инструмент.

Штриховые приборы с нониусными шкалами

Наиболее популярным представителем этого класса является штангенциркуль. Конструктивно прибор представляет собой штангу из твердого сплава, которая с одного конца заканчивается губкой. На поверхности штанги нанесена метрическая шкала с ценой деления 1 мм. По желобу штанги перемещается каретка: один ее конец заканчивается губкой. На каретке нанесена штриховая шкала. В промышленности применяется несколько видов нониусов:

• на 9 или 19 делений — с точностью 0,1 мм;
• на 39 делений — с точностью 0,05 мм.

Разновидностью штангенинструментов являются мерители со стрелочным индикатором и приборы с цифровыми электронными датчиками. В первом случае поступательное движение во вращательное преобразуется системой шестерен с ползуном. Точность такого штангенциркуля повышается до 0,02 мм. Электронные устройства обеспечивают измерения с точностью 0,01 мм. Штангельрейсмасс — подвид штангенциркуля, выполненный на стационарной подставке. Этот ручной прибор предназначен для измерения и нанесения разметки.

Микрометрический инструмент — это винтовая пара с мелкой резьбой, к которой присоединена скоба с прецизионной пяткой. Поступательное движение винту сообщается с помощью двух вращающихся механизмов: барабана и трещотки. Порядок измерения:

• измеряемая деталь устанавливается между винтом и пяткой;
• барабан поворачивают до тех пор, пока деталь не соприкоснется с двух сторон с винтом и пяткой;
• трещоткой доворачивают механизм до полной фиксации детали.

Ручной строительный инструмент

Рулетка. Главным инструментом, без которого не может обойтись ни один строитель – это рулетка. Рулетка – подобие линейки, выполненное в виде металлической ленты с делениями, равными 1 мм. Лента сматывается в корпус, который может изготавливаться либо из пластика, либо из металла. Лента может иметь различную ширину и длину.

Безусловно, рулетка является универсальной, требующейся для произведения измерительных работ в любых сферах деятельности.

Технические характеристики рулетки

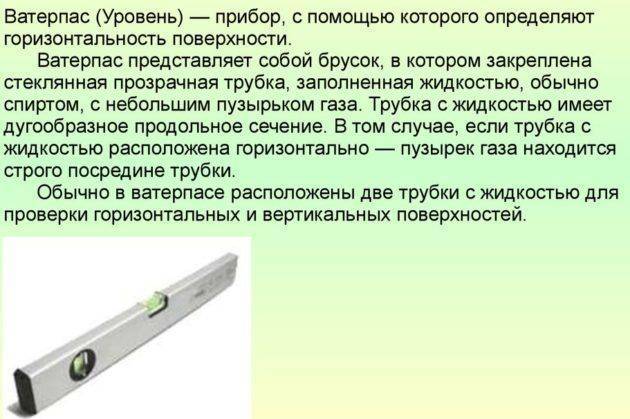

Ватерпас (уровень). С помощью этого устройства определяют ровность горизонтальной и вертикальной поверхностей. Длина уровня может варьироваться от 0,3 м до 2,5 м. Корпус уровня изготавливается из любого легкого материала, например, пластика, и снабжается несколькими окошками.

Через окошки видна стеклянная трубка, частично заполненная специальной жидкостью. Именно эта жидкость и позволяет определять ровность и уровень уклона поверхности.

Отвес. Это самый простой, но незаменимый измерительный инструмент, которым пользуется каждый строитель. Отвес представляет веревку (шпагат), на конце которого привязан металлический конусообразный груз. Его используют в тех случаях, когда необходимо контролировать вертикальность выполнения работ, например, при кирпичной кладке.

Угольник и малка. Угольник изготавливают из дерева или металла и используют для выведения прямых углов. Малка изготавливается из тех же материалов. Ее конструкция состоит из обоймы и линейки, скрепленных между собой шарниром. Если угольник может применяться в любой сфере строительства, малку чаще всего используют при монтаже стропил.

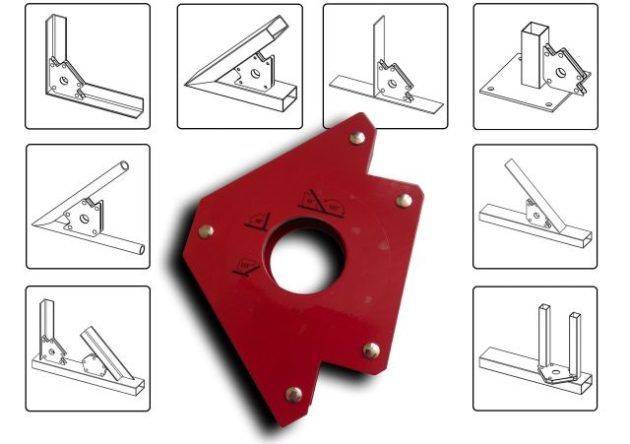

Магнитный угольник

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Измерение и контроль

Измерением называют процесс определения физических величин с помощью технических средств, т.е. сопоставление физической величины с условно принятой единицей. К единицам величины относятся, например, миллиметр или метр (единицы длины). В промышленности под техническим измерением понимается определение геометрических параметров заготовок, отклонений формы и расположения, шероховатости, чистоты, волнистости поверхностей и т.д. Инструмент для определения данных величин называют шкальным, так как он оснащен измерительной шкалой или механизмом.

Контроль подразумевает выявление соответствия параметров детали заданным нормам. Так как контрольный и поверочный инструмент является бесшкальным, он не позволяет узнать абсолютное значение контролируемой величины. Его используют для контроля формы, размера, взаимного расположения поверхностей и т.д. с целью выявления брака на производстве, при приемке товара и т.д.

Измерительный инструмент: применение

Любое измерительное устройство имеет первоначально настроенные заводские параметры, которые можно регулировать для достижения идеальной точности

При этом нужно обращать внимание на допустимый диапазон погрешности, который всё равно будет. Этот момент очень важен при изготовлении деталей, которые потом будут соединяться. Ошибки в интерпретации данных приводят к действиям, которые в дальнейшем отражаются в виде преждевременных поломок, перекосов, несостыковок деталей

Также загрязненность, износ мерочных устройств приводит к большим погрешностям в отображении реальных параметров

Ошибки в интерпретации данных приводят к действиям, которые в дальнейшем отражаются в виде преждевременных поломок, перекосов, несостыковок деталей. Также загрязненность, износ мерочных устройств приводит к большим погрешностям в отображении реальных параметров.

Нужно тщательно следить за состоянием всех приспособлений, что применяются для измерений, ремонтировать, чистить, заменять изношенные детали. Цена ошибки высока – жизнь, потерянное здоровье. При изготовлении, испытании, применении высокоточных деталей, конструкций, устройств всегда нужно помнить об этом, не совершать досадных ошибок.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

• бесшкальный;
• штангенинструмент;
• головки;
• зубчато-рычажный;
• микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

• пружинные;
• рычажно – зубчатые;
• рычажные.

Измерительные головки

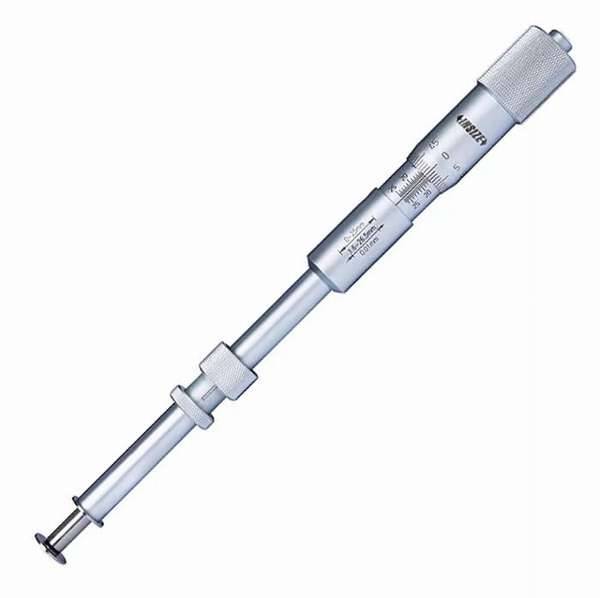

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Виды микрометров

Рассмотрим виды микрометров, предназначенных как для профессиональных, так и для бытовых целей.

По варианту индикации

По способу проведения замеров можно выделить несколько типов микрометров, каждый из которых имеет свои плюсы и минусы.

Механические аналоговые, со статической шкалой измерения

Именно такой прибор можно встретить в обычной мастерской.

Для измерений деталь помещается в измерительные тиски. Рукоятка с микрометрическим винтом проворачивается до касания к детали, далее матер снимает показания по рискам на шкалах.

Огромным преимуществом механического прибора является то, что ему не страшны падения. После такого ЧП необходимо лишь заново настроить прибор. Минус – относительно большой шаг измерений.

Механические аналоговые, рычажные

Принцип действия такой же, как у предыдущей модели – но пользоваться гораздо удобнее. Значение измеряемой величины выводится на стрелочный индикатор. Это полезно в случае, когда производится массовое измерение.

Механические цифровые

Замеры производятся с помощью того же микрометрического винта, но показания выводятся на жидкокристаллический дисплей в реальном времени. Для этого в механизм встраивается точный датчик перемещения.

Лазерные микрометры

Замеры производятся по методу пересечения лазерного луча. С помощью оптики, луч превращается в плоскость. Приемный фотоэлемент анализирует уменьшение ширины луча, и выводит данные на дисплей.

Преимущества таких микрометров неоспоримы:

1. Высокая точность.
2. Цена деления 0.001 мм.
3. Быстрота измерений.
4. В любом положении из диапазона измерений можно выставить нулевое значение.
5. Можно измерить деталь сложной формы.

Однако есть и существенные недостатки:

1. Механическая уязвимость.
2. Не измеряет внутренний размер.
3. Высокая стоимость.

По области применения

Микрометры используются для контроля точности во многих сферах. Выделяют несколько видов приборов, в зависимости от области применения.

Гладкий микрометр

Это один из самых часто встречающихся приборов. Им измеряют плоские и круглые поверхности – размеры деталей и сечений.

Микрометр – зубомер

Определяет линейные размеры зубьев шестерен и зубчатых колес. Имеет специальные конические насадки. Как правило, в комплект входит эталонная мера длины.

Трубный микрометр

Им измеряют толщину стен в трубах. Применяется на этапе проверки качества производства, а так же износа стенок. Причем специальные насадки помогают измерять толщину даже кривых и неровных бортов. Щуп касается стенки точечно, благодаря своей форме.

Микрометр листовой

Позволяет точно замерять толщину листовых, пленочных и рулонных изделий. Подающий винт настроен на малый диапазон шкалы, поэтому точность измерения получается очень высокой.

Существует два вида таких приборов:

• С плоскими насадками, для измерения нешироких заготовок.
• С удлиненными губками – для производства замеров изделий большой площади, на удалении от кромки.

Микрометр универсальный

Возможность смены головок позволяют измерять самые разные детали. Однако по причине лишних стыковочных узлов страдает погрешность прибора.

Проволочный микрометр

Узкоспециализированный прибор, с помощью которого замеряют диаметр проволоки и шариков в подшипниках. За счет этого конструкция более компактная.

Используется для измерения диаметра многолезвийного инструмента. Опора выполнена в виде призмы.

Микрометр канавочный

Иногда можно встретить еще одно название глубиномер. С его помощью легко измерить глубину выемок, канавок, дефектов, по отношении к базовой плоскости. Опорной плитой микрометр устанавливается на поверхность – а при помощи щупа измеряется глубина.

Резьбомерный микрометр

Шкала может быть, как метрической, так и дюймовой. В комплект входят специальные насадки для различных видов резьбы.

Устанавливает предельные внешние размеры одной заготовки. Используются для вычисления габаритов.

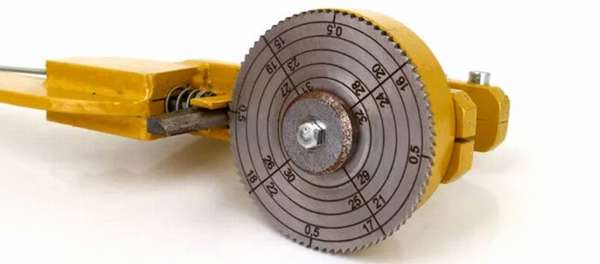

Микрометр для горячего проката

С его помощью можно измерить толщину изделия прямо в ходе производства. В качестве измерителя используется специальное откалиброванное колесо.

Микрометр – нутромер

Помогает измерять внутренние диаметры изделий. Используется для контроля качества изготовления деталей.

Добавим, что каждая группа имеет свои плюсы и минусы. К примеру, даже лазерный микрометр, приобретенный у неизвестного производителя, может выдавать ложные показания. При покупке обязательно необходимо проверить точность прибора.

Приборы контроля электрооборудования

В производственных цехах, на подстанциях рабочее состояние электрооборудования контролируется специальными приборами и вспомогательной аппаратурой, которая подразделяется на контрольно-измерительную и испытательную аппаратуру.

Контрольными приборами для измерения силы тока являются амперметры, включаются в схему электрооборудования, а действующее напряжение контролируется вольтметром.

Промышленность предлагает для эффективной эксплуатации и правильной наладки электрооборудования, следующие приборы:

• приборы для испытания электрооборудования;
• контрольно-защитную аппаратуру;
• испытательные трансформаторы;
• комплексные установки для испытания электрооборудования;
• специальные стенды для испытания и проведение контроля ремонта оборудования высоковольтным напряжением;
• приборы контроля и измерения изоляции электрооборудования;
• устройства контроля состояния электрооборудования в рабочем режиме.

Современные дефектоскопы могут без снятия напряжения контролировать состояние изоляторов работающих под высоким напряжением.

Применяя компенсационный способ контроля можно следить за исправностью высоковольтных вводов в производственные цеха и подстанции, для этих целей используются приборы, выпускаемые в Чебоксарах, это: КИВ 1, КИВ 2, КИВ 3, КИВ 500Р которые контролируют параметры и сигнализируют оператору об их нарушении.
