Как правильно пилить на форматно раскроечном станке

Виды оборудования и особенности

По производительности они подразделяются на три основных группы:

1. Лёгкие. Самые простые конструкции, не имеющие дополнительных функций. Рассчитаны на непрерывную работу не более 5 часов. Предназначены для оснащения мебельных мастерских и мелкосерийного производства.
2. Средние. Наиболее распространённый вид станков. Рассчитаны на непрерывную работу в течение 8-10 часов. Предназначены для мелко- и среднесерийного производства.
3. Тяжёлые. Многофункциональное оборудование, способное работать без перерыва 16-20 часов. Предназначены для крупносерийного производства.

Мнение эксперта

Коковин Дмитрий Васильевич

Реставратор мебели

По типу конструкции станки бывают: вертикальными, горизонтальными и с ЧПУ. На моделях вертикального типа наиболее эффективно расходуется рабочее пространство. Они имеют, по сравнению с другим оборудованием, меньшие размеры, могут работать с крупногабаритным материалом, поддерживают высокую точность раскроя.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.

Знакомство со станком

Данное форматное оборудование, сделанное в промышленных условиях или самостоятельно, выполняет задачу раскроя многих материалов:

• древесина разных пород;
• фанера;
• шпон;
• ДСП;
• МДФ;
• ДВП;
• ламинат;
• листовые композиты;
• облицовочный пластик;
• меламин.

Разрезать без сколов эти материалы возможно, благодаря установке на форматный станок отдельной пилы малого диаметра, выполняющей предварительную подрезку по дереву на линии действия главного диска.

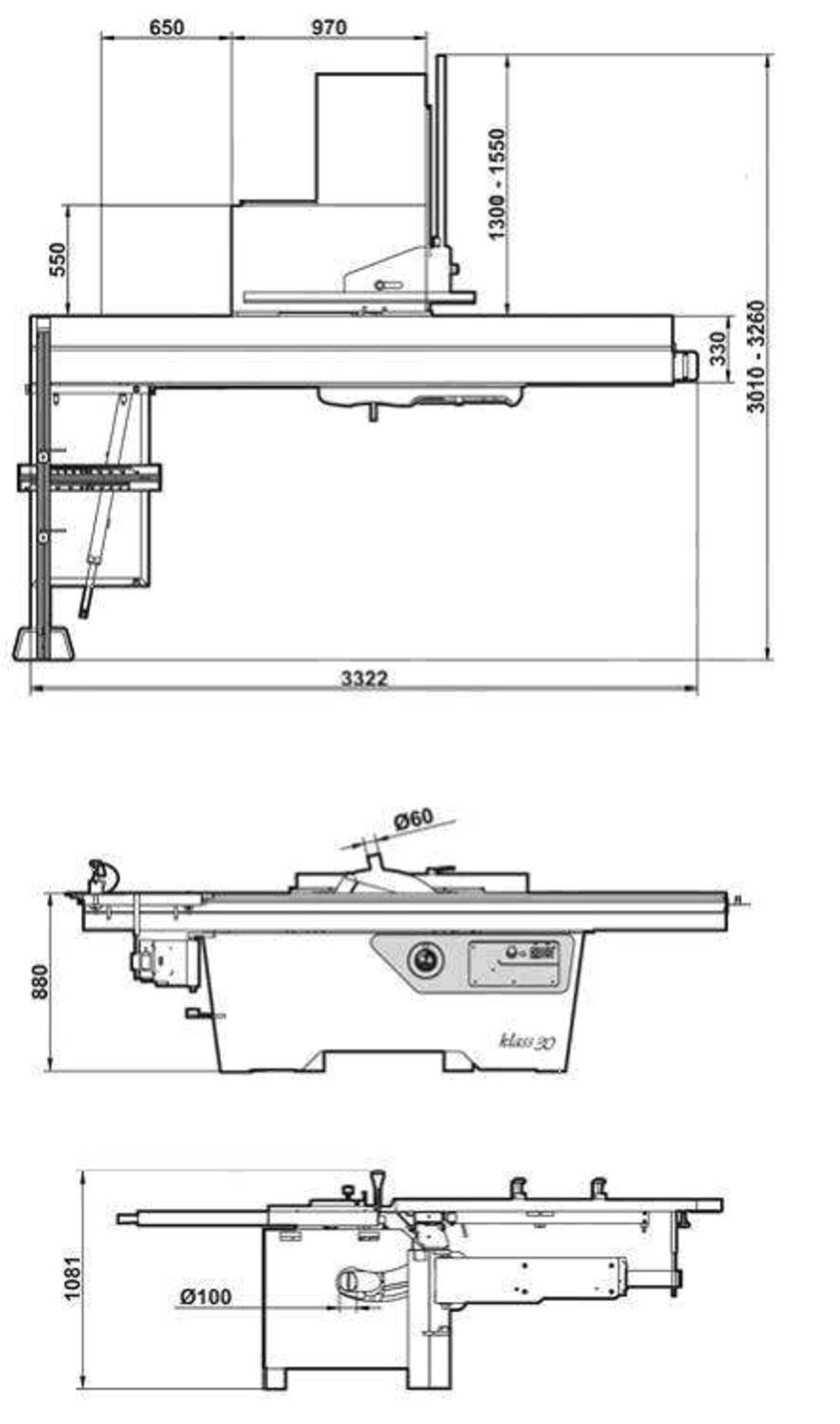

Основные части

Каждый форматно-раскроечный агрегат включает такие конструктивные элементы:

• станина;
• основной стол (неподвижный);
• дополнительный стол (подвижный);
• узел раскроя (пильный);
• направляющие;
• приспособления дополнительной комплектации.

Различные производители включают приспособления в базовую или дополнительную оснастку. Комплектация конкретной форматной модели, представленной на рынке, указывается в паспорте изделия.

Пильный агрегат

Эта часть раскроечных станков представляет цельный блок на раме, состоящий из 2 пил с электродвигателями мощностью от 3 кВт до 5,5 кВт. Высота расположения над столом в среднем 0,08 — 0,13 м устанавливается ручной настройкой или электромеханическим приводом. Угол наклона меняется в пределах 0 — 46°,с помощью поворотных секторов.

Подрезной диск Ø до 120 мм, скоростью 8000 об/мин, имеет направления вращения по ходу заготовки. Для сокращения времени перенастройки у форматно раскроечного станка felder имеется система, позволяющая убирать в сторону подрезной орган одним нажатием кнопки. Это требуется, когда для производства детали на фельдер нужен основной диск большого диаметра.

Основная пила вращается со скоростью 4000 — 6000 об/мин против направления подачи листа. Режим работы задают в зависимости от твердости материала (рез по дереву, слоистым, клееным плитам ЛДСП, пакету).

Движение по вертикали производится 2 способами: поворот вокруг горизонтальной оси, скольжение по вертикальным направляющим. При установке узла раскроя в различные положения, пилы продолжают находиться в одной плоскости относительно друг к друга. Ось поворота рассчитана и выполнена с применением цапф так, чтобы не допустить заклинивания вращающегося ножа в неподвижной части форматного стола.

Столы

Неподвижная основа представляет гладкую фрезерованную плиту из чугуна. Увеличение размера рабочей зоны под крупногабаритный мебельный материал достигается дополнительной навеской плоскостей (удлиняющих, расширяющих), перемещением упорной линейки.

Размещение форматного листа раскроя производят на базовой плоскости подвижного стола. Конструкция собрана на каретке жестко, исключая деформации под максимально разрешенным весом пакета. Материал изготовления — алюминий. В нем сочетается прочность (многокамерный профиль) и незначительный вес. Чтобы избежать следов от трения стола и заготовки в процессе производства, алюминий проходит специальную обработку (анодирование).

Составные элементы подвижного стола:

• каретка;
• опорная рама;
• угловая упорная линейка;
• откидные упоры;
• телескопические упоры.

Длина каретки в среднем 3,2 м, что позволяет укладывать сырье, соответствующее стандартным размерам для дсп, большинству других листовых материалов. Выход раскроечного узла за край реза составляет 20 — 30 см.

Механизм передвижения стола

Движение тележки происходит по призматическим направляющим профилям посредством роликов (шариков), удерживаемых сепаратором. Элементы вращения бывают стальными и пластиковыми. V-образный профиль направляющих сделан из стали. Крестообразный способ расположения X-Roll дает равномерное распределение нагрузки и плавность хода. Вибрации, перекосы устраняются системой регуляторов и компенсаторов.

Дополнительная оснастка

Точность форматно — раскроечной обработки на станке повышается автоматизацией работы, остановки, возврата в исходное положение, возможностью программирования операций, отслеживанием процесса на пульте управления оборудованием. Раскроечные модели станка, представленные в мебельной промышленности (россия) комплектуются в различных вариациях:

• электрическим тормозом основной пилы;
• двигателями повышенной мощности;
• регуляторами скорости вращения диска;
• системой смазки;
• электромеханическими приводами настройки положения узлов, приспособлений;
• прижимными устройствами для заготовки;
• датчиком вибрации;
• дополнительными упорами, линейками;
• блоками программирования, индикации, защиты;
• системы локализации стружки, пыли;
• выдвижными опорными рамами.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.

Методы распила ЛДСП без сколов

Распиловка ЛДСП на больших предприятиях по деревообработке производится на специальном форматно-раскроечном станке. Небольшие мастерские, производящие мебель, тоже приобретают такой, но стоит он дорого, поэтому, как домашний инструмент нецелесообразен. Если возникает вопрос, как распилить ЛДСП без сколов, то в качестве альтернативных методов для резки можно выбрать пиление с помощью ножовки, циркулярки, фрезы для ЛДСП или электролобзиком.

С применением ножовки

Пилить ДСП без сколов ручной ножовкой непросто также, как пилить ЛДСП лобзиком. Хотя это дешёвый и доступный способ.

Сначала нужно линию распила прорезать ножом, провести гвоздём или шилом, а после этого наклеить малярный скотч, для защиты верхнего ламинированного слоя. Затем под углом в 30 градусов аккуратно, сильно не нажимая, разрезать материал. Выбранная пилка ножовки должна быть с мелкими зубьями, чтобы срез был максимально ровный.

Ножовка может оставить повреждения, что устраняется при помощи ленточной шлифмашинки, выставленного перпендикулярно, для последующего кромкооблицовывания.

На конечном этапе стоит обработать срезы наждачной мелкой бумагой и закрыть гибким профилем.

Электролобзиком

Часто для раскроя ЛДСП применяют электролобзик. Основное условие, чтобы аккуратно отрезать плиту – зубья маленького размера.

Электролобзик дисковую пилу заменить не сможет, т. к. его в основном используют в качестве режущего инструмента для небольших участков плит. Работать им нужно без сильного нажима, плавно и не слишком быстро. Если распиловщик ЛДСП не имеет опыта, то с обратной стороны могут появляться небольшие сколы, однако с практикой качество и внешний вид распила будут улучшаться.

Циркулярной пилой

Если возникает вопрос, чем пилить ДСП и какой инструмент выбрать, то вполне подойдёт циркулярка. Её ещё часто называют дисковой пилой. Это дисковый инструмент, закреплённый на столе. Многие интересуются, каким диском для циркулярной пилы пользоваться. Циркулярный диск понадобится с мелкими зубьями. Нарезка получается более качественной, чем при использовании лобзика.

Для большей точности стоит разметить направляющие, а также не работать на слишком больших оборотах.

Распил форматно раскроечным станком

Применение распиловочного станка гарантирует аккуратность распила и полное отсутствие сколов. Такие станки используются на производстве и считаются специализированным оборудованием.

Его основные составляющие:

Каретка. Допускает движение подвижного стола, но плита закреплена в нужном положении.
Пильный узел. Имеет два плоских диска из металла: первый делает предварительное подпиливание, второй – распиливает окончательно насквозь.
Станина. На неё полностью опирается механизм

Устраняет вибрацию и добавляет устойчивость, что важно для качества среза.

Три рабочих стола: 1-й: расположение узла. 2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей.

Виды распилочных станков зависят от времени непрерывной работы:

• лёгкие – 5 ч;
• средние – не более 10 ч;
• тяжёлые – не больше 20 ч.

При настройке станка имеют значение: глубина реза; положение плиты; угол распила.

Распил происходит следующим образом:

• плита неподвижно фиксируется к столу (подвижной каретке);
• заготовка позиционируется по размерной линейке и запускается пильный узел;
• когда диск наберёт нужную скорость, стол будет двигаться вперед вместе с плитой-заготовкой и попадать на него.

Применение форматно-раскроечных станков целесообразно для массового производства, а не для единичных случаев. Для разового самостоятельного использования вы вполне подберете инструмент попроще или закажите распил специалистам.

Пиление с подрезанием

Распил с подрезанием выполняется так:

• шина – линейка фиксируется к плите с помощью струбцин на линии разметки;
• по линии предварительно производится рез с одной стороны глубиной около 0,1-0,3 см;
• далее с другой стороны плита разрезается окончательно насквозь.

Если всё сделать аккуратно, то никаких сколов не появится.

Точность и качество

Точный раскрой — залог успеха

Форматно-раскроечные станки для распиловки ЛДСП и ДСП имеют высокое качество реза, что позволяет уменьшить последующие расходы на обработку срезов (шлифование, устранение сколов и заусенцев и так далее). Именно поэтому на таких станках можно осуществить распил любой сложности и конфигурации, а это означает практически неисчерпаемые возможности в производстве мебели. Фантазийная детская мебель, удобные столешницы компьютерных столов, фигурные сквозные резные украшения в дверцах кухонных фасадов – всё это возможно при использовании станков.

Станки для резки панелей бывают двух видов:

• вертикальные, представляющие собой прочную жёсткую виброустойчивую сварную станину (раму), установленную вертикально с отклонением назад на 50°, с направляющими, расположенными сверху и снизу, по которым движется пильная балка. Она является кронштейном для пильного блока, который перемещается вдоль балки вниз и вверх, а также поворачивается на 90°, что позволяет совершать как вертикальные, так и горизонтальные резы. Точность реза поражает. Для распиловки ламинированного ДСП, а также твёрдых, волнистых или пористых плит применяется специальный подрезной узел. Частота вращения пилы достигает 15 тысяч оборотов в минуту;
• горизонтальные, состоящие из стола для плиты, каретки для перемещения пилы вдоль пильного механизма и собственно пильного механизма, состоящего из одного или двух режущих узлов. Сами режущие узлы оснащены основной и подрезной пилами. Принцип действия прост: основная пила глубоко прорезает плиту ДСП, а подрезная точно и чётко дорезает нижний край (шпон или ламинированную поверхность). Пильный узел можно ещё и наклонить до 45°.

Торцовочная пила является «одомашненной» и сильно уменьшенной копией горизонтального станка. Распилить широкий лист ДСП или ЛДСП на ней не удастся, а вот с мелкими деталями она вполне справится.

Правила раскроя ДСП, особенности и рекомендации

Для распила ЛДСП потребуются следующие инструменты:

• ножовка;
• распиловочный станок;
• фрезер;
• дисковая пила;
• шина;
• электрический лобзик.

А также для распиловки понадобятся дополнительные приспособления:

• линейка и карандаш;
• малярная лента и скотч;
• наждачная бумага.

Раскрой ЛДСП выполняется в следующем порядке:

• Разметка материала. Для разметки заготовок линейка и карандаш понадобятся, чтобы нанести точки на лист материала с торца. Затем точки нужно ровно соединить в одну линию и наклеить сверху малярную ленту. Хороший способ распиливать ЛДСП без сколов именно применяя ленту, т. к. она помогает сократить число трещин листового материала, которые возникают из-за повышенной температуры и сильного давления. Распил ЛДСП.
• Далее происходит распиловка ЛДСП. Выбираем, чем распилить ДСП, и ставим инструмент под требуемым углом, чтобы распиленные края листа были ровными. Распил ЛДСП и МДФ следует производить очень аккуратно и на сколько возможно плавно.
• Обработка плиты. Если распиленные ДСП в домашних условиях неровные с торцов, по которым проводилась резка, их обрабатывают с помощью ленточной шлифмашинки. В некоторых случаях лучше сразу обратиться в компании, оказывающие услуги по изготовлению мебельных деталей на заказ по размерам заказчика и распила ЛДСП на спецоборудовании. Чтобы оклеить кромкой детали, для обработки используют специальную оклеечную торцевую кромку.

Производители и цены

Рынок распиловочных станков переполнен различными предложениями и моделями

При покупке подходящего решения многие клиенты обращают внимание именно на компанию, которая выпустила её. Каждый бренд характеризуется своей репутацией и уровнем доверия

По этой причине в продаже часто предлагаются модели с аналогичными характеристиками, но с очень разной ценой, что объясняется лишь разными производителями.

Самой большой популярностью и признанием на международном рынке пользуется продукция бренда Bosch. В сфере деревообрабатывающей промышленности у компании практически нет конкурентов. В настоящее время производитель выпускает три модели циркулярных станков:

• первая относится к группе бытового оборудования;
• две вторые предназначаются для профессиональных целей.

Правда, нужно понимать, что подобное деление — всего лишь условный показатель, т. к. самые бюджетные разработки бренда могут использоваться для промышленных работ и решения сложных задач. Оборудование компании обладает разными возможностями, включая:

• регулировку глубины пропила;
• протяжку;
• большое количество оборотов.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.

Как сделать форматник своими руками

Сборка стола с подвижной кареткой обойдется дорого, потребуется много времени. На картинке представлена схема форматного станка.



Самый простой способ — установка на массивном столе стационарного пильного узла. Этапы сборки распиловочного устройства:

1. Устанавливается массивный стол, покрытый гладким листовым материалом.
2. Снизу на шарнирной подвеске помещается дисковая пила. Нужно, чтобы рабочая часть фрезы через прорезь в столешнице могла выдвигаться вверх.
3. В качестве направляющих планок применяются дюралевые профили. В столешнице делают ряд отверстий для установки фиксаторов заготовок.
