Какие виды напильников бывают — их назначение, применение и выбор

Виды инструмента по металлу

Компании, специализирующиеся на изготовлении слесарных напильников, опираются в своей производственной деятельности на ГОСТ 1465–59 . С учетом размеров насечек, а также их количества на 10 мм поверхности напильники можно классифицировать на несколько видов:

  • Драчевые. Главной особенностью этого инструмента является наличие крупной насечки. На 10 мм поверхности содержится от 5 до 12 штук. Чем их меньше, тем более крупными являются зубы. Это позволяет за один проход инструментом снимать больше частиц обрабатываемого изделия.
  • Личные. Вид инструмента, имеющий среднюю насечку. Число зубьев может доходить до 25 штук.
  • Бархатные. В них используется самая мелкая насечка. На 10 мм поверхности может располагаться не более 80 зубьев.

Чтобы специалистам и рядовым мастерам было проще различать эти виды напильников, за ними закреплены специальные номера: драчевые — № 1, личные — № 2, бархатные — №№ 3−6.

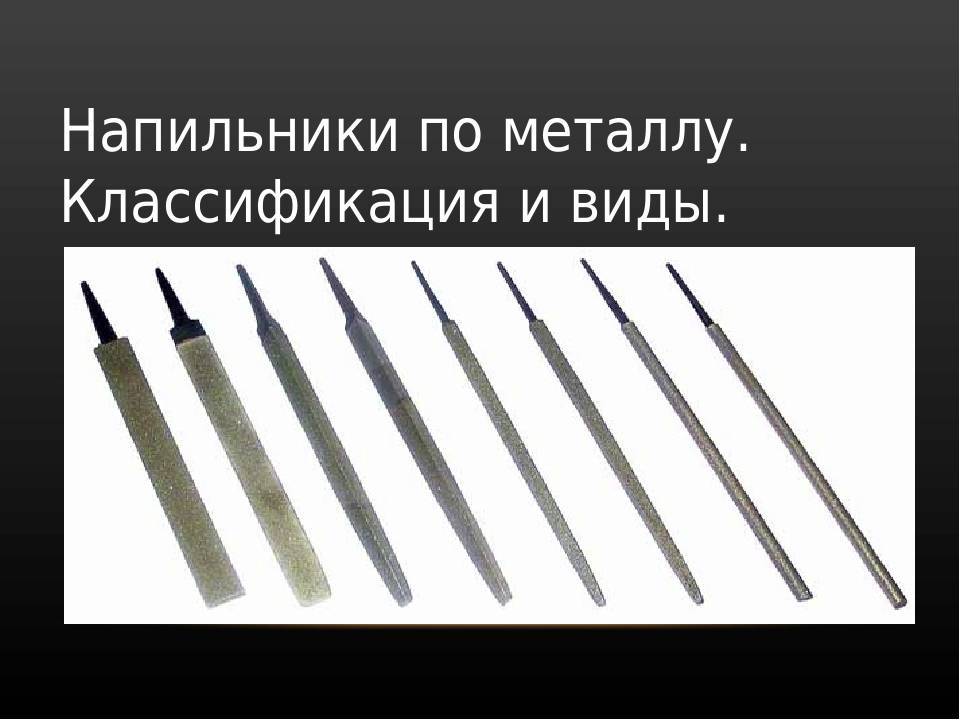

Виды напильников по металлу

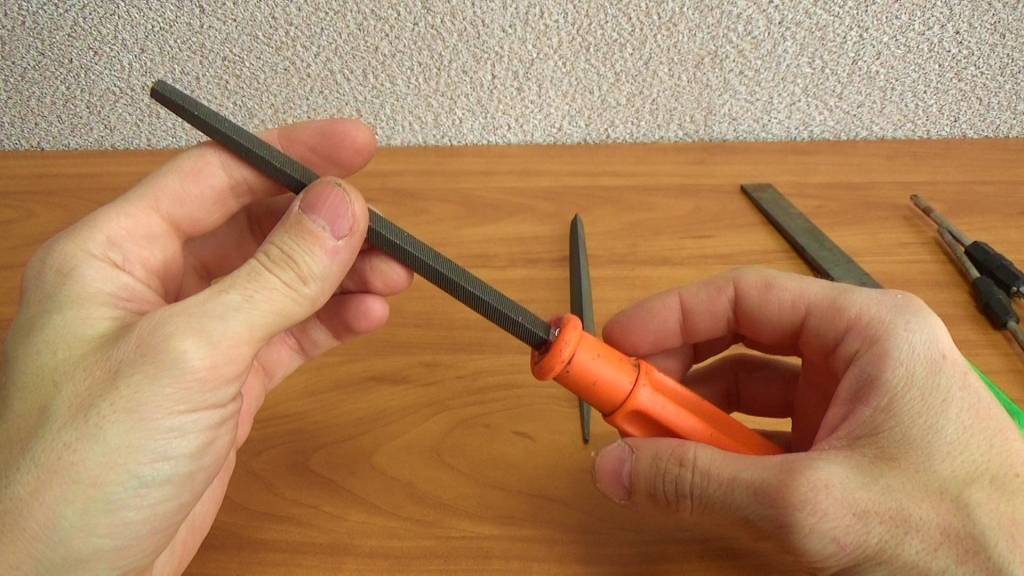

Напильник – это специальный режущий инструмент, повсеместно используемый в разных отраслях производства. Внешне он представляет из себя стальной брусок большой или средней длины с закрепленной на основании деревянной, пластмассовой или прорезиненной ручкой. Она необходима, чтобы обеспечить работнику комфорт при работе с инструментом и снизить риски получения производственных травм.

Тело напильника выполнено из стали специальной марки, что позволяет инструменту взаимодействовать с объектами из металла. Хвостовая часть стального бруса покрыта особым узором, который называется иссечением. Именно от формы и величины насечки будут зависеть и характер, и разновидность выполняемых работ.

Обработка деталей из металла происходит посредством поэтапного стачивания слоев инструментом до придания изделию необходимой формы. Главное, чтобы режущая по металлу часть была подобрана по назначению.

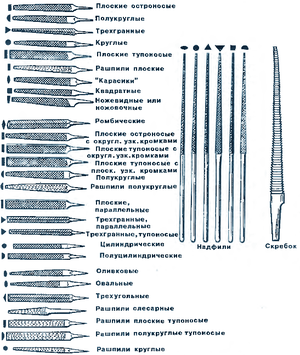

Формы напильников

Геометрическая форма напильника по металлу определяет область его применения в сфере производства и обработки изделий:

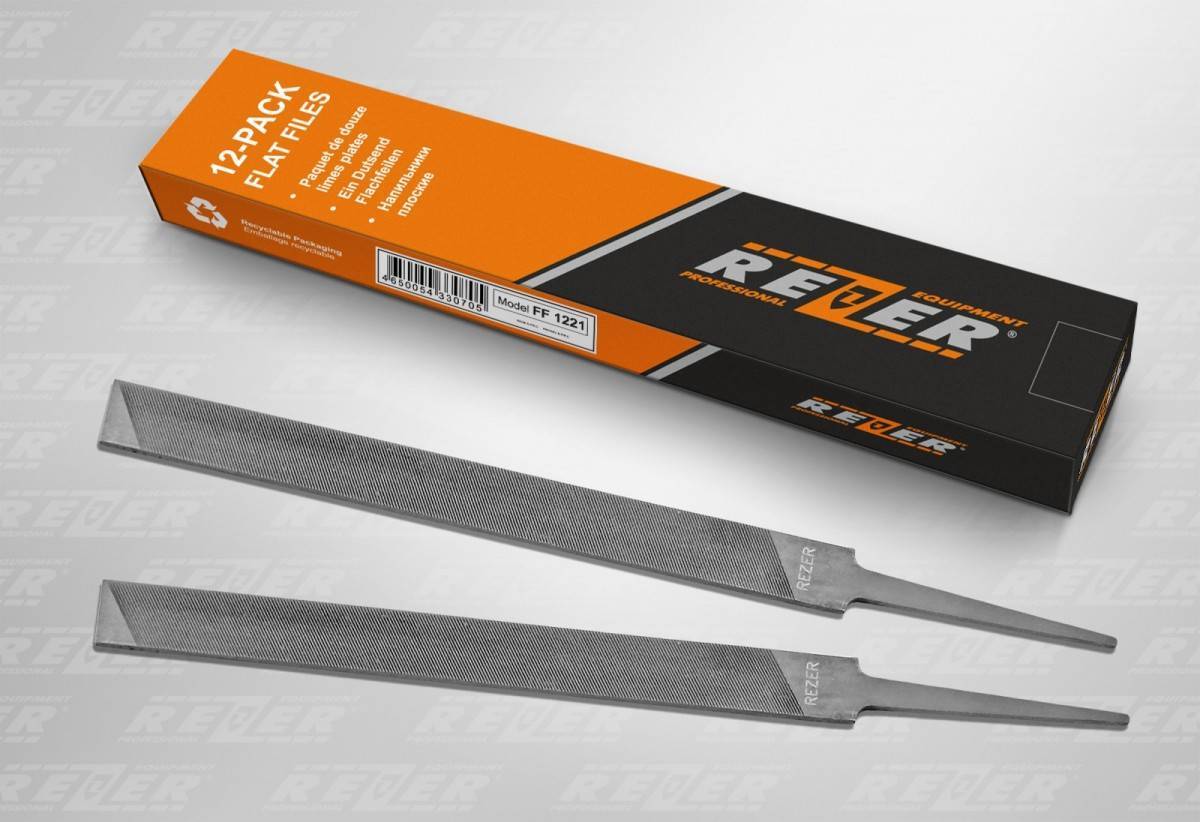

  • плоские или плоские остроносые: обработка плоских деталей из металла, а также ровные поверхности;
  • квадратные: необходимы для вырезания и формирования технических отверстий различных многоугольных форм;
  • трехгранные треугольные: используя такой инструмент, режущий по металлу, можно отполировать, обработать и вычистить зазоры, пазы и иные производственные отверстия;
  • полукруглые: отлично подходят для различных видов обработки искривленных вогнутых поверхностей;
  • круглые: используются для отточки и обработки округлых или овальных вогнутых поверхностей с маленьким радиусом кривизны;
  • ромбические: обработка деталей из металла с наличием зубьев;
  • ножовка: инструмент для отточки узких зазоров, отверстий и других мелких деталей.

Типы напильников

Тип инструмента по обработке металла определяется исходя из его прямого предназначения:

  1. Резчики по металлу общего назначения. Их принято использовать в слесарном деле. Хвостовая часть выполнена в виде двух зазубренных насечек, которые наложены друг на друга: их длина может варьироваться от 1 до 4,5 см и сочетаться с зубьями всех размеров.
  2. Резчики по металлу специального назначения. Необходимы в сфере промышленности, так как их основная задача – это устранение отклонений и подгонка мелких деталей, пазов и поверхностей разных радиусов кривизны. Данный вид инструмента имеет много разновидностей, которые подбираются на основании характера выполняемых работ: двухконцевые, плоские, разовые и прочие.
  3. Надфили. Эта группа напильников по металлу включает в себя самое большое количество видов. Наконечники стального бруса бывают всех возможных геометрических форм, притом сам брус, как правило, не очень длинный. Надфили плоского, круглого, ножовочного и всех других типов характеризуются наличием насечки 5 класса. Надфили используются для обработки мелких металлических деталей, с которыми не справляются более грубые и массивные слесарные инструменты.
  4. Рашпили. От всех остальных типов напильников рашпили отличаются особо длинной частью стального бруса и крупными зубьями на хвостовой части. Существует 3 основных вида такого инструмента: сапожные резчики по металлу, копытные и напильники-рашпили общего назначения. Форма инструмента преобладает круглая и полукруглая с концом разной степени остроты.

Разновидности насечек и их геометрия

Чтобы качественно выполнить работу резчиком по металлу, необходимо определить требуемый вид насечки. Строение и размер зубьев также имеют большое значение при выборе инструмента. Стальные зубчики могут быть нанесены на хвостовую часть стального бруса разными способами:

  • фрезерование;
  • насекание;
  • протягивание;
  • течение;
  • нарезание.

Наиболее широкое применение в сфере обработки металлических изделий находят резчики по металлу, зубья которых выполнены посредством насечения их на специальных автоматизированных станках. При этом сами насечки могут быть как двойными, так и одинарными.

Двойная представляет из себя две насечки, одна из которых является основной, а вторая – вспомогательной. Относительно друг друга насечки расположены под особым углом, что позволяет производить отточку твердых материалов (металлы и их сплавы).

Геометрия зуба у напильников будет зависеть от количества насечек на теле стального бруса.

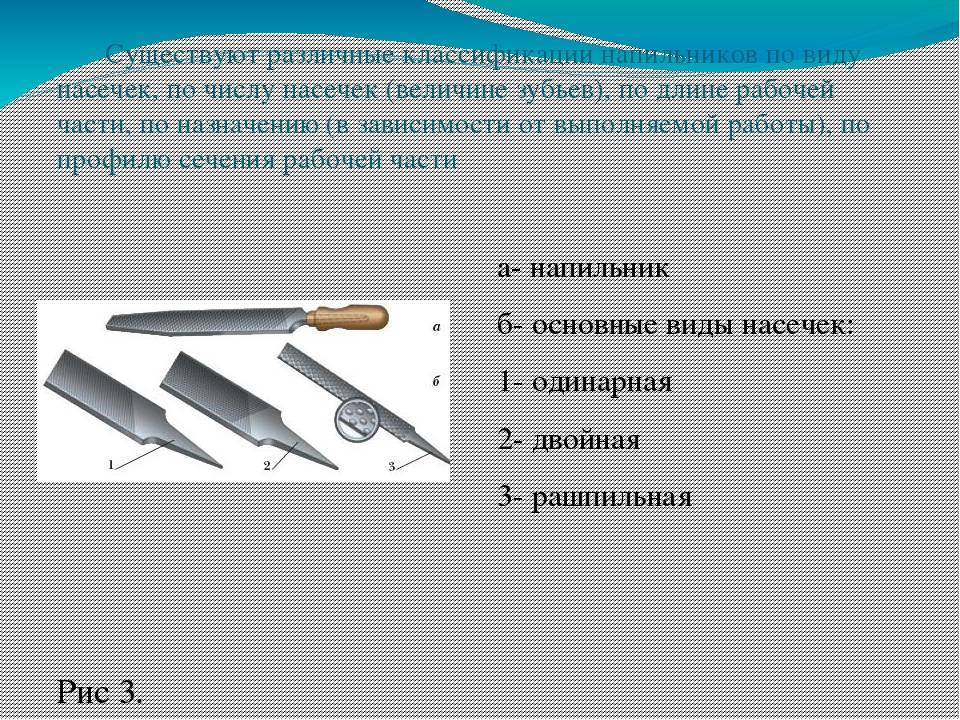

Виды насечек на инструментах и что они обозначают

Размер насечек на напильниках взаимосвязан с таким немаловажным параметром, как длина рабочей части. Приборы с крупными зубьями используются в случае необходимости удаления большого слоя металла. После такой обработки поверхность становится грубой, поэтому нуждается в дополнительной обработке перед окрашиванием. Для снятия небольшого количества металла, применяются приборы с мелкой насечкой. После проведения работ напильниками с мелкой насечкой получается более качественная поверхность.

Насечки или лезвия на поверхности металлической части инструмента бывают разных видов. Самая распространенная классификация насечек — по внешнему виду. Они бывают двойными и одинарными.

  • Одинарные — отличаются тем, что линии на поверхности металлической заготовки нанесены только в одну сторону. Используются инструменты с одинарной или простой насечкой для работы с мягкими металлами, а также древесиной, пластиком и т.п. Эффективность применения приборов наблюдается при затачивании ножовок по древесине
  • Двойные или перекрестные — по названию понятно, что насечки на приборе нанесены в две стороны, тем самым образуя между линиями фигуру в виде ромба. Двойная насечка отличается высокой эффективностью, а также скоростью выполнения работы. Наличие двух насечек способствует не только снятию слоя металла, но еще и перемалывания стружки в металлическую пыль. Приборы с таким рабочим профилем используются для обработки твердых видов металлов — чугун, бронза и сталь

Кроме одинарных и двойных видов насечек на напильниках, встречаются и другие разновидности

Мало кто знает об этом, и для чего они предназначаются, поэтому уделим внимание этому вопросу

  1. Крестовые — то же самое, что и двойная насечка. Некоторые источники называют ее двойной или перекрестной, а другие используют название «крестовая». Многим известно, что двойная насечка состоит из двух перекрестно расположенных линий, но мало кто знает о том, под каким углом они находятся. Главная насечка наносится под углом 70-80 градусов, а дополнительная имеет угол расположения 55 градусов
  2. Точечные — отличаются тем, что насечка имеет форму заусениц небольшого размера. Такая форма режущих частей является идеальной при обработке мягких материалов, а точнее древесины, кожи, резины и т.п.
  3. Фрезерно-дуговые — специальная форма насечки, посредством которой достигается высокая производительность с качественной обработкой материалов. Используются напильники с такой формой режущей части для работы с цветными металлами и древесиной

Кроме разновидностей напильников по форме режущей части, они также классифицируются по такому признаку, как размер насечек или зубьев. Инструменты выпускаются с разными размерами зубьев, но с обязательным соблюдением соответствующих стандартов.

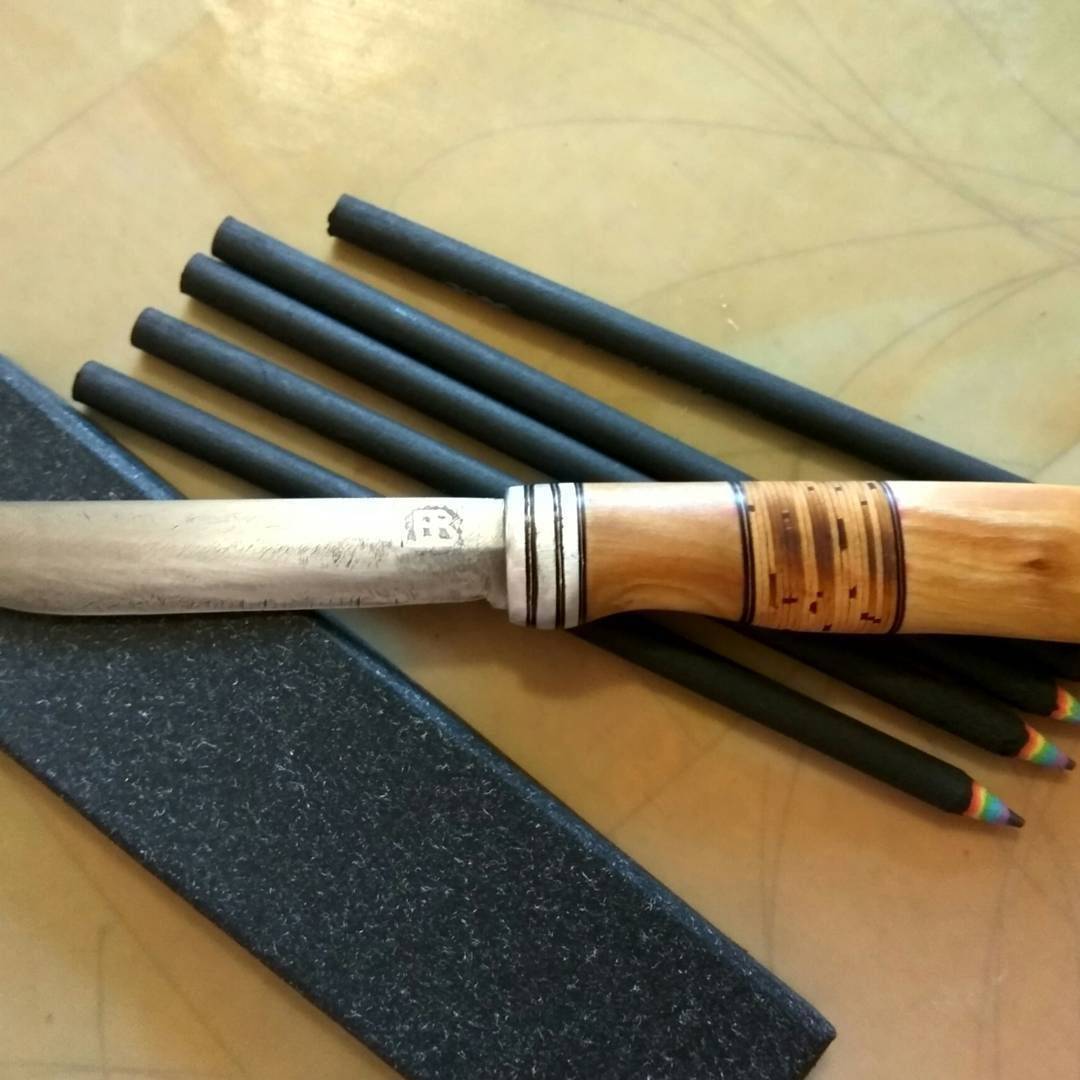

Это интересно! Знаете ли Вы, что из старого и ненужного напильника можно сделать нож. Инструкция по изготовлению ножа из напильника подробно описана в этом материале.

Технические особенности напильника

Перед покупкой напильника важно учитывать несколько требований. Они заключаются в следующем:

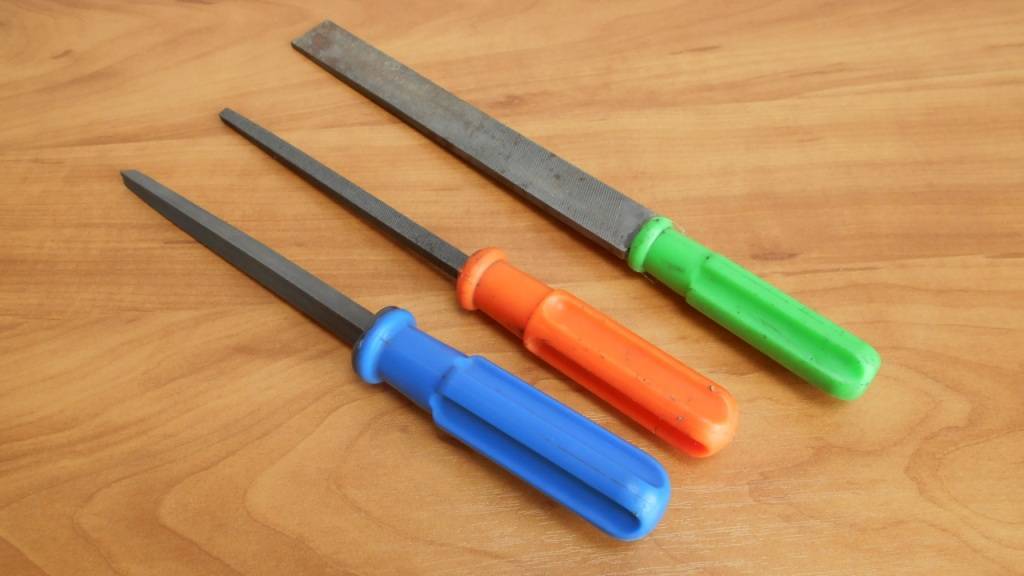

  • Размер изделия. Параметры инструмента должны выбираться с учетом области, в которой его будут применять. Например, для обработки небольших железных площадей понадобятся компактные модели изделия;
  • Материал рукояти. Пластиковые модели при длительном напряжении скользят в руке. Деревянная основа приятнее на ощупь;
  • Материал наконечника. Для частого использования рекомендуют подбирать модели, рабочая часть которых выполнена из стали категории ШХ 15, 13Х, У10А;
  • Размер насечек. Металлическая часть может быть выполнена в виде тонких полос, толстых рёбер или с чередованием.

Если учесть эти рекомендации, удается приобрести инструмент, который будет соответствовать всем требованиям. Компактные и миниатюрные изделия не стоит использовать для обработки больших деталей. Для этого размер напильника должен быть не менее 15 см.

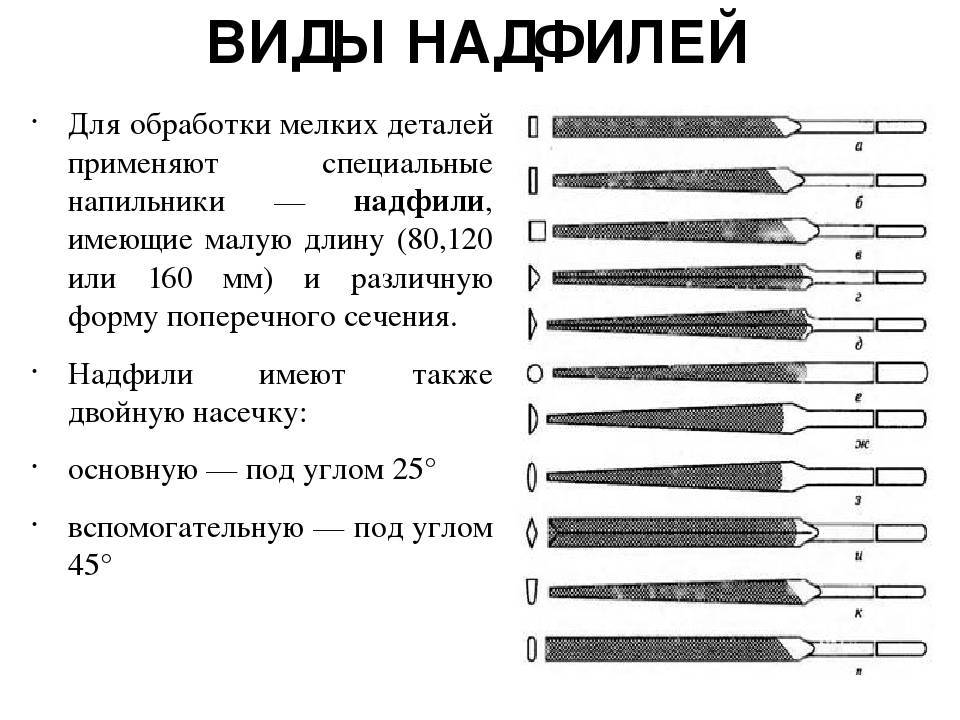

Надфиль плоский, трехгранный, круглый и другие

Надфиль – это, по сути, напильник небольшого размера. Сам же напильник слесари называют пилой, ввиду того, что насечка имеет вид зубьев, только вот они не перерезают тело материала, а скобят, т.е. счищают верхний слой его поверхности. Выходит, надфиль – миниатюрная пила. Предназначение мини-пилы – обработка металлов. Поэтому материал, из которого изготавливают надфили, обязан быть тверже, чем простая сталь. По ГОСТу 1435 и 5950 положено использовать углеродистые стали следующих марок: У12, У12А, У13, У13А или 13Х. Твердость при испытаниях должна составлять не ниже 55-58 единиц по шкале HRC.

По форме сечения стержня выпускают следующие виды надфилей:

  • плоский тупоносый надфиль;
  • плоский остроносый; квадратный;
  • трехгранный;
  • трехгранный односторонний;
  • круглый;
  • полукруглый;
  • ромбический;
  • ножовочный (имеет форму равнобедренного треугольника с очень маленьким основанием);
  • овальный (бывает двух типов: эллипсный и в виде прямоугольника с закругленными краями);
  • пазовый.

Тупоносые инструменты по всей своей длине имеют одинаковый размер сечения, в остроносых – сечение стержня постепенно уменьшается к краю инструмента, ввиду этого и насечка на расстоянии до 3-х мм от края не контролируется изготовителем. Сама насечка также выполняется по стандартам. Во-первых, на основные рабочие части надфиля наносится только двойная насечка: основная и вспомогательная. За исключением круглых и овальных форм, которые могут использовать одинарную или спиральную одинарную.

Во-вторых, количество насечек на 10 миллиметров длины инструмента определяет его номер. Производители почти всегда указывают лишь номер инструмента: 00, 0, 1, 2, 3, 4, 5, 6, 7, 8

Важно понимать – чем больше номер, тем большее количество насечек на изделии, а значит – мельче зубья и более гладкую поверхность можно получить при обработке. Инструмент с крупными зубьями необходим при работе с большими поверхностями или там, где надо снять большой слой металла, например, трехгранным маленьким напильником с крупной насечкой удобно затачивать зубья пил по дереву

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой

Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой. Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п.

Длина рабочей части маленького напильника всегда в два раза меньше его общей длины. И бывает только трех типоразмеров: 50, 60 и 80. Тут начинается самое интересное, номер насечки надфиля зависит от его типоразмера:

  • инструменты с рабочей частью в 50 мм могут быть только с насечками: 1, 2, 4, 6, 8;
  • инструменты с рабочей частью в 60 мм могут быть только с насечками: 0, 1, 3, 5, 7;
  • инструменты с рабочей частью в 80 мм могут быть только с насечками: 00, 0, 2, 4, 6.

Почему сделано именно так, сказать сложно, но не мы с вами создаем ГОСТы, мы лишь хотим разобраться, какой набор надфилей по типоразмерам существует. Есть особая разновидность насечки – когда она расположена вдоль тела инструмента, а не поперек, как обычно. При этом сечение полотна – круглое, таким надфилем домохозяйки затачивают кухонные инструменты, носит он специфическое название – мусат. Процесс заточки происходит более бережливо для затачиваемых изделий, а также значительно быстрее, чем на наждаке.

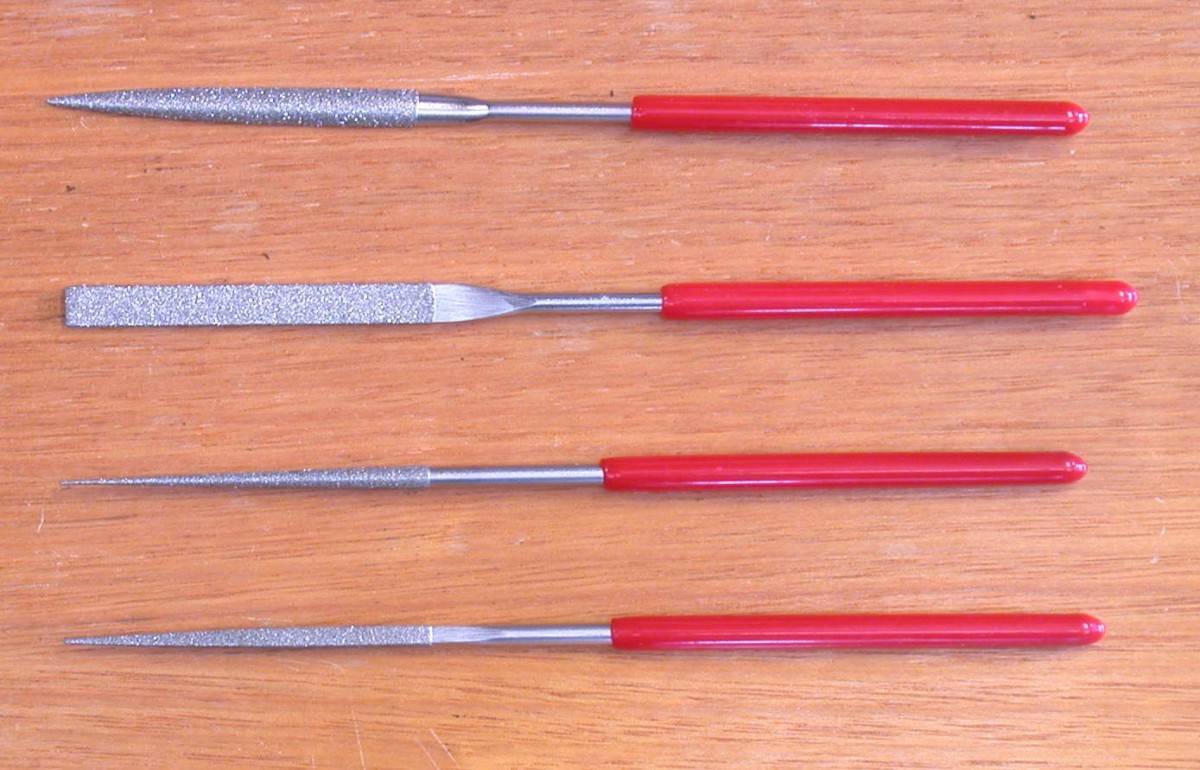

Фото набора надфилей алмазных, rinscom.com

Фото набора надфилей, herraquim.com

Фото надфилей, fine-tools.com

Фото надфилей алмазных, rinscom.com

Фото надфиля плоского, fine-tools.com

Предназначение напильников

Напильник – ручной инструмент универсального назначения, способный при одном поступательном движении срезать тонкий слой с поверхности обрабатываемого материала. С его помощью решают много разнообразных задач:

  1. Очищают детали и заготовки от ржавчины и других видов коррозии.
  2. Удаляют слой грязи или краски.
  3. Выполняют точение детали до получения требуемого размера.
  4. Затачивают другие инструменты, используемые в повседневной работе.
  5. Зачищают электрические контакты в системах электрооборудования.
  6. Шлифуют и полируют поверхность металла и иного материала.

Это интересно: Надфиль — виды, изготовление, применение, выбор

Виды насечек

Чтобы правильно подобрать напильник, следует определить вид нанесенной насечки и конфигурацию ее зубьев. Для нанесения зубьев используется метод:

  • фрезерования;
  • протягивания;
  • насекания;
  • нарезания;
  • точения.


Одинарная насечка снимает опилки

Двойная насечка образуется в результате комбинации основной и вспомогательной, которая выполняется под углом к основной. Такие насечки перемалывают стружку, которая образуется в процессе работы. Обрабатывают этим напильником сплавы и твердые металлы.

Величина зубьев зависит от размера насечек на 1 см длины бруска – чем меньше их, тем крупнее будет зуб. В зависимости от размера зубьев инструмент бывает от 0 до 5 номеров. Самые крупные зубья обозначаются номерами 0 и 1, они позволяют быстро снять довольно большой слой материала (0,05 – 0,10 мм). Главный недостаток инструмента, имеющего такую насечку, — это низкая точность обрабатываемых деталей, составляющая 0,1 – 0,2 мм.

Инструмент, имеющего зубья под номерами 2 и 3, используется тогда, когда необходимо снять слой материала в 0,02 – 0,06 мм. Напильник с зубьями насечки, имеющих номера 4 и 5, применяется для чистовой отделки деталей. Точность обработки – 0,01 – 0,005 мм. Такими зубьями снимают слой материала 0,01 – 0,03 мм, не больше.

https://youtube.com/watch?v=0ldBDCKJnwg

Типы напильников

Инструмент по своему предназначению бывает:

  • общего назначения;
  • надфили;
  • специального назначения;
  • рашпили.

Напильник специального назначения применяется чаще всего в промышленных условиях, так как способствует устранению больших припусков при подгонке пазов и разной кривизны поверхностей. В зависимости от того, какие будут осуществляться работы, напильники специального назначения делятся на плоские, пазовые, двухконцевые и другие.

Самая многочисленная группа – надфили, бывают 11 типов: круглые, квадратные, овальные, плоские, полукруглые, трехгранные, ножовочные и т. д. Характеризуются они небольшой длиной бруска и насечками 5 класса. Чаще всего оснащаются они двойной насечкой. Используют такой напильник для обработки мелких деталей или таких мест, куда не добраться обыкновенными слесарными инструментами.

Рашпили бывают 3-х видов: общего назначения, копытные и сапожные. Их отличительной чертой является большая длина и большие зубья. В основном рашпили бывают полукруглые, круглые, плоские с острыми и тупыми носами.

Форма напильников

По тому, какую форму имеет инструмент, можно определить сферу его применения:

  • плоские остроносые или просто плоские используются для обработки плоских поверхностей;
  • квадратные, с помощью которых происходит распиливание отверстий многоугольной, квадратной и прямоугольной формы;
  • трехгранные, которые используются для обработки в канавках, отверстиях и пазах;
  • с помощью полукруглых инструментов осуществляется обработка больших отверстий и вогнутых поверхностей, имеющих значительный радиус кривизны;
  • круглые используются для обработки вогнутых поверхностей с небольшим диаметром или овальных и круглых отверстий;
  • ромбические предназначены для работ с зубчатыми деталями;
  • ножовочные инструменты используются для выборки канавок и узких пазов.

Большое количество работ выполняют всего тремя видами напильников: круглым, треугольным и плоским. Эти виды должны быть трех основных групп: рашпили, надфили и общего назначения.

Советы по уходу за инструментом

Только при правильном уходе за инструментом можно существенно продлить его эксплуатационный срок. Среди особенностей ухода отметим следующее:

  1. На момент работы есть вероятность забивания выемок и насечек материалом. Это проявляется тем, что при выполнении движений с поверхности больше не удаляется должный слой материала, а инструмент начинает ходить без существенного усилия. Провести чистку можно легкими ударами по поверхности. При этом нужно быть осторожным, так как слишком высокое воздействие становится причиной повреждения инструмента.
  2. Если произошло забивание насечек стружкой, то есть возможность провести чистку при использовании стандартной щетки.
  3. Запрещается перед непосредственным применением рашпиля класть его на металлические поверхности. Подобная длительная эксплуатация определяет быстрое изнашивание режущей кромки.
  4. Не допускается контакт инструмента с различными смазками. Даже незначительное количество подобного вещества может стать причиной существенного снижения эксплуатационных характеристик изделия.

По завершения работы следует проверить состояние инструмента. Появление незначительных дефектов говорит о том, что в скором будущем придется провести замену инструмента, так как он потеряет свои основные эксплуатационные характеристики.

Какие бывают напильники

Современное производство не всегда может быть удовлетворено результатами ручного труда, поэтому производители предлагают такие инструменты, как электрический или пневматический напильник.

Последние отличаются небольшой производительностью, но выигрывают в весе и размерах.

Сетевые инструменты имеют высокую производительность, тяжелее и габаритнее первых, но не требуют дополнительной подачи воздуха.

С развитием автономных технологий, появился новый вид – ленточный напильник аккумуляторный, который позволяет работать без привязки к точке питания.

Несмотря на то, что пневматика постепенно вытесняется с прилавков магазинов, есть модели, максимально отвечающие требованиям потребителя.

Один из таких популярных вариантов – ленточный пневматический напильник.

Он отлично справляется с зачисткой металлических поверхностей от следов сварки, коррозии и прочего в условиях небольших слесарных предприятий, частных автомастерских, производственных и сборочных цехов.

Особенности и сфера применения рашпиля

В столярном деле часто используется отдельный вид напильника, называемый рашпилем по дереву. На первый взгляд эти два инструмента похожи, но между ними имеются серьезные отличия. Дело в том, что насечка рашпиля выполнена в виде отдельных заусенцев разной формы. Благодаря подобной конфигурации инструмент не забивается и может быстро обработать большую поверхность.

Например, нужно удалить несколько миллиметров с торцевой поверхности небольшой дощечки. Пила с высокой долей вероятности испортит заготовку, использовать рубанок невозможно из-за небольшой длины доски, простым напильником работать долго, к тому же он будет постоянно забиваться опилками.

Заточка режущего инструмента при помощи напильника

К группе режущих инструментов относят резцы, фрезы, топоры, пилы и многие другие. Режим эксплуатации, материал из которого произведен режущий инструмент, определяют периодичность его заточки. Эта операция выполняется за два захода. Первая – это собственно сама заточка, вторая – это доведение режущей кромки до необходимых требований. То есть, она должна быть приведена в рабочее состояние. На режущей кромке должен быть заточен определенный угол, она должна иметь определенную форму. Эти параметры определяет материал детали.

В процессе доводки, с режущей кромки, происходит удаление заусенцев, образовавшиеся в процессе первичной заточки.

Для финишной обработки режущего инструмента применяют изделия с мелкой насечкой. Это могут быть надфили, бруски и другие абразивные материалы. Финишные операции могут выполняться как на специальном оборудовании, так и вручную.

Условные обозначения

Всей продукции присвоены буквенно-цифровые коды,

например, LA2416-100-4, LR12796-2. Буквы означают принадлежность к определенной группе (типу) продукции, а цифры – заводской артикул, размеры и тип насечки.

В приведенных примерах:

LA2416-100-4

(LA – надфиль с круглой ручкой, артикул 2416, полная длина надфиля вместе с ручкой 100 мм, номер насечки – 4)

LR12796-2

(LR – рифель, артикул 12796, номер насечки – 2)

Другие примеры:

LP1268-4-00

(LP – прецизионный напильник общего назначения, артикул 1268, длина рабочей части напильника 4 дюйма, номер насечки 00)

LP1185-4-2-1,7

(LP – прецизионный напильник общего назначения, артикул 1185, длина рабочей части напильника 4 дюйма, номер насечки 2, толщина напильника 1,7 мм).

Основные размеры (измерения)

Length = L

Длина = L

Что принимается в качестве параметра L, зависит от конкретного типа инструмента (напильника, надфиля, рифеля и т.п.). Это может быть полная длина инструмента или только длина его рабочей (насеченной части), или же это длина цилиндрической части инструмента. Числовые значения длины указываются в дюймах или

миллиметрах, либо в дюймах

и миллиметрах (например, 6’’, 150 mm)

Width x thickness = A x B

Ширина х толщина = A x B

Как правило, A – это ширина или диаметр

Как правило, B – это толщина инструмента

Размеры A и B всегда относятся к самому широкому месту ненасеченной части инструмента, в каталоге они указываются в мм. Исключение составляет продукция группы LO (штихели и шаберы).

Швейцарская система насечки напильников и их обозначений Swiss Cut

предусматривает 11 видов насечки, в диапазоне от 000 до 8. Насечка 000 является самой грубой.

Таблица номеров насечек

Таблица 1 Вид продукции

Номер насечки
Число нарезов (зубьев) на 1 см
00000123456810
Прецизионные напильники серии LP Напильники «Valtitan» серии V Длина от 100 до 200 мм (4″-8″)121620253138465668
Прецизионные напильники серии LP Напильники «Valtitan» серии V Длина от 250 до 300 мм (10″-12″)91216202531384656
Прецизионные напильники «Хабилис» серии LH Общая длина 215 мм18212531
Прецизионные надфили серии LA Надфили «Valtitan» серии V Длина от 140 до 200 мм2025313846566884
Прецизионные надфили серии LE Длина от 35 до 55 мм2025313846566884100116
Прецизионные рифели, двухсторонние, серии LR Длина 150 мм253856
Прецизионные рифели, двухсторонние, серии LR Длина от 180 до 300 мм162538
Напильники серии LS Длина от 150 до 200 мм (6″-8″)121620
Напильники серии LS Длина 250 мм (10″)91216

Пример чтения таблицы: Прецизионный напильник общего назначения длиной 6 дюймов и числом нарезов («зубьев») 31 на 1 см, имеет 2-й номер насечки.

Таблица 2 приводится для сопоставления «Швейцарского стандарта насечки» (Swiss Cut) с действующими стандартами Российской Федерации*:

*ГОСТ 1465-80 Напильники. Технические условия

ГОСТ 1513-77 Надфили. Технические условия.

Стандартный ряд длин напильников (Швейцария)

: 3” (75 мм), 3.5” (90 мм), 4” (100 мм), 4.5” (115 мм), 5” (125 мм), 7” (175 мм), 8” (200 мм), 10” (250 мм), 12” (300 мм)

Стандартный ряд длин напильников (Россия)

: 100, 125, 150, 200, 250, 300, 350, 400, 450 мм

Так же существенно напильники Swiss Cut отличаются от систем, принятых в США, Германии и Франции.

Напильник «Валлорб» – это не просто напильник, сделанный в Швейцарии,

это качественно другой тип напильника!

Номера насечек Swiss Cut: «Швейцарская насечка»

Номер насечки.

Номер насечки является одной из самых главных характеристик напильника (надфиля или рифеля). Этот номер зависит от назначения (типа) напильника, его длины и от числа нарезов («зубьев» или насечек), приходящихся на один погонный сантиметр [Z/cm].

Подсчет числа нарезов («зубьев» или «насечек»), производится в направлении, перпендикулярном направлению реза, как это показано на рис. 1:

Так, например, у напильника общего назначения длиной 6 дюймов и номером насечки 2 число нарезов («зубьев») на 1 погонный сантиметр [Z/cm] составляет 31.

Другие используемые термины: Шаг насечки. Мелкий шаг, крупный шаг. Частота насечки.

Шаг насечки – расстояние между смежными нарезами («зубьями», «насечками»). Часто используются выражения: «мелкий шаг» или «крупный шаг». Чем больше шаг, тем грубее напильник. Частота насечки – количество насечек на 1 см.

Профессиональные названия напильников в зависимости от вида (номера) насечки на английском и русском языках (сугубо ориентировочно, строгого соответствия нет!)

Разновидности насечек, напильников

Для правильного выбора плоского напильника или любого другого, заранее стоит определиться с тем, какая у инструмента должна быть насечка, вид зубьев. Для создания зубьев сегодня могут использоваться различные методы: точения и другие.

Все инструменты условно можно разделить на множество категорий: общего/специального назначения, а также рашпили/надфили.

Напильники основного назначения, как правило, используются во время выполнения работ слесарями. Все их зубья пронумерованы, а насечки отличаются различной длиной.

Инструменты, относящиеся к категории специального назначения используются на практике чаще исключительно в промышленных условиях. Они делятся в свою очередь на популярные пазовые, а также плоские и другие.

Как правило, большинство из инструментов оснащено двойной насечкой. Такого вида напильники удобно использовать в случае необходимости обработать небольшие детали или же для таких мест, в которые сложно добраться, используя лишь стандартный слесарный инструмент.

Для дома не стоит покупать все существующие разновидности напильников. Достаточно иметь несколько основных – например, круглый, плоский,еще пару наиболее удобных в работе лично для вас и знать, как пользоваться напильником, чтобы не возникло сложностей. Имея их в своем строительном ящике, без проблем можно будет справиться с любой задачей, связанной со шлифовкой металлического изделия.

Профессионалы советуют перед покупкой посмотреть фото напильников, а затем уже выбрать инструмент, отличающийся равномерным цветом поверхности, четко выделенной насечкой без каких-либо недостатков.

Если перед покупкой вы увидите на инструменте следы ржавчины или даже небольшие разводы, то лучше отказаться от его покупки, поскольку срок эксплуатации в таком случае будет минимальным.

Особенности и сфера применения рашпиля

В столярном деле часто используется отдельный вид напильника, называемый рашпилем по дереву. На первый взгляд эти два инструмента похожи, но между ними имеются серьезные отличия. Дело в том, что насечка рашпиля выполнена в виде отдельных заусенцев разной формы. Благодаря подобной конфигурации инструмент не забивается и может быстро обработать большую поверхность.

Например, нужно удалить несколько миллиметров с торцевой поверхности небольшой дощечки. Пила с высокой долей вероятности испортит заготовку, использовать рубанок невозможно из-за небольшой длины доски, простым напильником работать долго, к тому же он будет постоянно забиваться опилками.

Что такое тарированный напильник

Тарированный напильник служит своего рода эталоном определения твердости закаленных, металлических деталей, заготовок по шкале Виккерса или шкале «С» Роквелла.

Твердомеры позволяют быстро и дешево определить характер материала в быту и промышленности, а так же, в труднодоступных местах, где нет возможности воспользоваться стационарными или портативными инструментами.

Для этого выпускаются наборы, в которых инструменты в зависимости от эталона своей твердости отличаются по цветам:

1. Черный HRC65 2. Голубой HRC 60 3. Темно-зеленый HRC 55 4. Светло-зеленый HRC 50 5. Желтый HRC 45 6. Красный HRC 40

Следы царапин на контрольном изделии показывают, что испытываемая поверхность более мягкая, чем определитель.

Испытания проводят до тех пор, пока твердость предмета не окажется выше твердости тестера и будет находится между средними показателями обоих инструментов.

Нумерация насечек

Использование напильников во многом определяется видом нанесенной насечки и конфигурацией ее зубьев. Для нанесения зубьев может быть использован метод насекания, фрезерования, нарезания, протягивания и точения. Наиболее распространены сегодня напильники с насеченными на специальных станках зубьями.

В подавляющем большинстве насечка напильников бывает одинарной или двойной. Одинарная насечка позволяет снимать опилки, равные величине зубьев. Работать таким инструментом очень тяжело, поэтому в основном его используют для обработки мягких металлов, пластмассы и дерева.

Двойная (перекрестная) насечка получается путем комбинации основной, более глубокой, и вспомогательной, более мелкой, выполненной под углом к основной. Пересекающиеся насечки перемалывают образующуюся во время работы стружку. Используют такую насечку для обработки твердых металлов и сплавов.

От размера насечек на 1 см длины бруска зависит величина зубьев напильника — чем меньше насечек, тем крупнее зуб.
По размеру зубьев напильники бывают от 0 до 5 номеров (всего их 6), а по форме нанесенных насечек различают насечку одинарную, перекрестную (двойную) и рашпильную.

Самые крупные зубья насечки обозначают №0 и №1. Такими напильниками пользуются тогда, когда нужно быстро снять достаточно большой слой материала (0,05 — 0,10 мм). Главным недостатком инструментов с такой насечкой является низкая точность обработки деталей — она не превышает 0,1 — 0,2 мм.

Инструмент с зубьями №2 и №3 использует тогда, когда нужно снять слой материала в пределах 0,02 — 0,06 мм. Точность их работы составляет 0,02 — 0,05 мм.

Для чистовой отделки деталей используют инструмент с точностью обработки 0,01 — 0,005 мм, с зубьями насечки №4 и №5 (их в народе называют бархатными).

Ими можно снимать слой материала не больше 0,01 — 0,03 мм.

Нумерация насечек и виды работ

По размеру зубьев насечки делятся на 5 классов:

№ классаСлой снимаемого материалаХарактеристика
0-1От 0,05 до 0,1 ммСамый крупный вид насечек неудобен тем, что при обработке металлических вероятны погрешности от 0,1 до 0,2 мм
2-3От 0,02 до 0,06 ммСамый оптимальный вариант для того, чтобы убрать слой металла, но защищать пазы и отверстия может быть трудно
4-5От 0,01 до 0,03 ммНасечки с зубьями N 4 и 5 используются для финишной отделки деталей и подчинения пазов и отверстий. Максимальная погрешность, допустимая при работе – 0,001 – 0,005 мм

Помимо классности, геометрия зубьев напильника должна соответствовать ГОСТ 1465-80 пункту 2.1, который требует, чтобы насечка была нанесена под углом 65 градусов относительно стального бруса. Также этот пункт оговаривает особенности технологии изготовления того или иного вида напильников. Таким образом, круглые напильники должны производиться путем насечения или нарезки, в то время как остальные формы напильников производятся только посредством насечения.

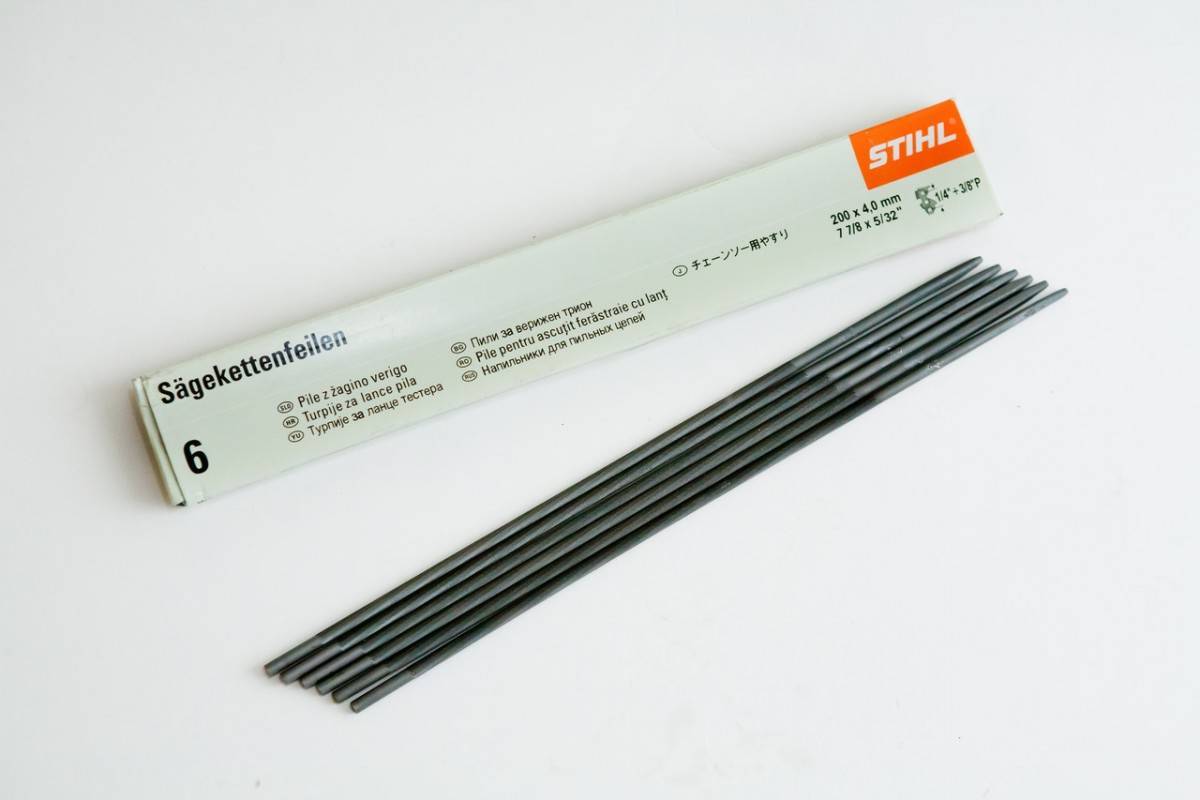

Напильник для заточки цепных пил

Для лекальных, ювелирных и граверных работ применяют надфили, у которых длина рабочего полотна может составлять 50, 60 и 80 мм. Они изготавливаются в соответствии с ГОСТ 1513-77 и могут также использоваться для шлифовки труднодоступных поверхностей, опиливания мелких и сложных деталей.

При обработке древесины, мягких металлов, каучука, кости и материалов аналогичной твердости применяют рашпили, типы и параметры которых регламентирует ГОСТ 6876-79. Они производятся из сталей У7, У7А, У8, У8А и других марок. Инструмент для тонких столярных работ выпускают по ISO 234-1:1983 и ISO 234-2:1982.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

  1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
  2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
  3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Встречается рашпиль обдирочный с различной рабочей поверхностью, которая изготавливается при конструкционной или инструментальной стали. Тип используемого сплава во многом определяет эксплуатационные характеристики изделия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
