Ножовочные полотна для сабельных пил какие бывают и чем отличаются

Какими бывают полотна для сабельной пилы

Несложно догадаться, что полотна для сабельных электроножовок бывают различного типа, что необходимо для обработки всевозможных материалов. Хвостовая часть расходных элементов (размеры и форма) унифицирована, поэтому проблем с приобретением не должно возникнуть

Чтобы правильно купить полотно для сабельных пил, необходимо обращать внимание на маркировку

Таблица 3. Маркировка пильного полотна

ИзображениеМаркировкаНазначение полотна
HSSЕсли необходимо приобрести пилки для сабельных пил по металлу, необходимо выбирать полотна с маркировкой HSS. Она указывает на то, что расходный элемент изготовлен из специальной быстрорежущей стали инструментального типа, предназначенной для материалов высокой прочности. Полотна применяются для резки стали, металлических труб, а также изделий из различных сплавов.
HCSРасходные элементы с этой маркировкой изготавливаются из высокоуглеродистой специальной стали. Если нужна пилка для сабельной пилы по дереву, а также для обработки пластика и резины, следует выбирать полотна с символами «HCS».
BIMЕсли требуется выбрать полотно для электропилы по металлу, высокопрочным полимерам и другим твёрдым материалам, следует покупать расходные элементы с маркировкой BIM. Это биметаллический материал, который представляет собой особо прочный сплав с высокими показателями по гибкости. Такие полотна считаются универсальными и отличаются длительным сроком использования.
HM/CTДанная маркировка указывает на твердосплавную природу распиловочного полотна. Оно применяется для разреза абразивных материалов таких, как стеклопластики, черепица либо сталь. Пилки отличаются высокой износоустойчивостью.

Также существует множество различных обозначений режущих полотен для сабельных электрических ножовок. В основном они используются для выполнения работ повышенной сложности профессионалами.

Разновидности полотен

Важнейшей деталью сабельной пилы является пильное полотно: именно от него зависит качество реза и продолжительность работы инструмента. Эти комплектующие обычно имеют узкую специализацию, предназначаясь для конкретного перечня материалов. Различные производители могут применять классификацию как по материалу изготовления полотна, так и по сфере его применения.

По газобетону

Материалом изготовления выступает твердый сплав (маркировка HM/CT). Инструменты способны пилить пористые и твёрдые материалы со значительными абразивными характеристиками – газобетон, бетон, черепицу и т. п. Особым качеством славятся комплектующие марки Metabo. Условием качественного реза является достаточная мощность электромотора.

По дереву (HCS)

Материал изготовления может отличаться:

  1. Обычная высокоуглеродистая сталь. Чаще всего такие полотна входят в комплектацию сабельной пилы.
  2. С повышенным содержанием карбона. Отличаются повышенной надежностью и долговечностью, что выражено в более высокой стоимости. Приобретаются отдельно или входят в состав специальных наборов.

Полотна HCS являются отличным вариантом для распиловки различных мягких материалов – древесины, древесных плит, пластиковых изделий. Расположение зубьев на режущей кромке может быть разным, однако чаще всего встречаются модели с равноудаленными друг от друга зубьями. Что касается приспособлений с переменным шагом, то они удобны для выполнения специфических задач. К примеру, если в обрабатываемом изделии встречаются гвозди. Наиболее популярные представители этой линейки – полотна по дереву компаний Bosch и «Зубр».

По металлу (HSS)

Благодаря использованию быстрорежущей инструментальной стали это полотно получило способность справляться с алюминиевыми и стальными изделиями, включая листы, трубы и профиль. Чтобы обеспечить возможность срезать заподлицо или по кривой, инструмент делают изогнутым или гнущимся. Острию сообщается специфическая форма, позволяющая осуществлять сквозные пропилы.

Важно! Как показывает практика, пропилить металлическую заготовку одной сабельной ножовкой – задача практически нереальная. В подобной ситуации изделие предварительно оснащают отверстием, которое будет выполнять функцию направляющей для последующей обработки.. Что касается труб, то их обычно разрезают путем захвата всего диаметра пильным полотном

Чаще всего эти комплектующие производятся торговыми марками DeWalt и Metabo

Что касается труб, то их обычно разрезают путем захвата всего диаметра пильным полотном. Чаще всего эти комплектующие производятся торговыми марками DeWalt и Metabo.

Для кирпича (HM)

Специально для распиловки кирпича и схожих элементов полотно по кромке оснащается специальной вставкой из твердого сплава (HM). Популярные производители – DeWalt Alligator и Bosch.

Широкого профиля (BIM)

Для изготовления этих полотен используется комбинированная технология (HCS и HSS). В результате они получаются прочными, гибкими и долговечными. Оснащенная таким образом сабельная ножовка с одинаковым успехом будет пилить и мягкие, и твердые материалы. По данной технологии производится большая часть представленных в продаже инструментов.

Критерии выбора полотна

Неправильно подобранный тип пильного полотна может стать причиной производственного либо бытового травматизма, а также получения некачественного спила:

Зубья – любой вид пилы, в первую очередь, характеризуются своим уровнем производительности. Наряду с уровнем мощности двигателя важным элементом являются зубья полотна, особенно величина шага, степень заточки, размер и форма. Именно эти критерии инструмента определяют качество будущего распила

При выборе первое, на что следует обратить внимание – это размер зубьев. Большой размер зубьев может обеспечить высокую скорость, но совершенно не гарантирует его качество. Поэтому для получения аккуратного пропила лучше использовать полотна с более мелким размером

Зубья могут быть фрезерованными либо шлифованными. Шлифованные зубья используются при резке мягких материалов, а фрезерованные – металл, твёрдые сорта древесины

Поэтому для получения аккуратного пропила лучше использовать полотна с более мелким размером. Зубья могут быть фрезерованными либо шлифованными. Шлифованные зубья используются при резке мягких материалов, а фрезерованные – металл, твёрдые сорта древесины.

  1. Способ крепления – хвостовики пилок (крепления) зачастую бывают унифицированными и подходят для большей части моделей.
  2. Тип движения полотна – в обычных моделях пил полотно совершает движения взад-вперёд. Но в профессиональных моделях полотно способно делать маятниковые движения, способствующие уменьшению нагревания полотна, и помогает удалять опилки.
  3. Цвет – в зависимости от материала изготовления (сплава, входящего в состав) полотно может видоизменять свой цвет.

Большую эффективность и скорость в работе дают полотна, оснащённые разведёнными зубьями. Более тонкий и аккуратный результат пропила способны дать волнистые зубья.

Полотно следует подбирать индивидуально в зависимости от вида будущих работ и типа обрабатываемого материала.

Отбойный молоток. Наносим сокрушительный удар!

Электрогайковёрт. И никаких «жидких ключей»!

Популярные модели

Информация продавцов о том, какие ножовки по дереву лучше продаются, даёт возможность судить о наиболее популярных моделях. Рассмотрим некоторые из них.

Stanley Jet Cut SP2-15-288

Эта ножовка оборудована D-образной рукояткой, 50-сантиметровым полотном с шагом зубьев 7 мм. Зуб с тремя режущими кромками обеспечивает лёгкость и скорость пиления. Прекрасная шведская сталь, использованная при производстве полотна, обеспечивает высокое качество инструмента. Зубья практически не подвержены износу, что даёт возможность многолетнего успешного использования. Цена — в пределах 1200–1300 рублей.

Зубр Эксперт

Инструмент популярный, выигрывает за счёт приемлемой стоимости (от 700 руб.), а также универсальности. Треугольные закалённые зубья позволяют осуществлять продольный и поперечный рез с достаточно высокой скоростью. Специальная технология разводки зубьев позволяет исключить появление зажимающих усилий, улучшает производительность, эффективность работы. Закалённые, специальным образом разведённые зубья, с шагом 5 мм, удобная пластиковая ручка. Длина полотна от 40 см.

Stanley General Purpose 1-20-089

Предназначенная для точной и аккуратной распиловки заготовок, эта ножовка обладает мелкими зубьями (TPI=11), изготовленными по технологии Jet Cut, эргономичной рукояткой, стальным шлифованным полотном. Особенностью можно считать точность, обеспечиваемую мелким зубом. При этом скорость работы также довольно большая, за счёт зубьев с тремя режущими кромками (пиление происходит и на прямом, и на обратном ходу). Удобная ручка обеспечивает жёсткий хват, прекрасный контроль и удобство работы, крепится к полотну с помощью трёх винтов. Длина 380 мм, цена — 650–700 рублей.

BAHCO Laplander 396-LAP

Отличный инструмент, предназначенный для пиления сухого и сырого дерева, спроектированный и произведённый специально для охотников, рыбаков и туристов, хотя находит применение также у садоводов и даже строителей. Отличное шведское качество, TPI=7, зубья формы Sandvik XT, позволяющие пилить как вдоль, так и поперёк волокон. Полотно имеет специальное покрытие, нанесённое не только для защиты от коррозии, но и для снижения трения. Длина в сложенном состоянии —23 см, вес 200 г. Лезвие надёжно фиксируется и в сложенном, и в раскрытом положении. Единственным недостатком считается цена — от 1,6 до 2 тыс. рублей.

Тонкости использования

Перед использованием инструмента необходимо провести настройку опорного башмака, при этом длина заготовки полотна должна быть минимальной. Эта процедура позволяет сохранить зубья, не используемые в распиле, от износа. Категорически запрещается производить глухие пропилы! Это может привести к поломке редукторного узла

Особенно осторожно стоит работать с металлическими трубами, они наиболее часто подвержены деформации. Также необходимо помнить, что применение погнутых пилок сказывается на качестве работы и производительности оснастки

Чтобы продлить эксплуатационный срок пильных полотен, рекомендуется минимизировать возможность появления ударов режущего полотна об различные поверхности и предметы.

Полотно

Первая цифра, идущая после буквы хвостовика, означает размер рабочего полотна. Последующие две и более цифры означают конкретный размер экземпляра. Величина полотна выражена в миллиметрах:

  • 1 — короткое, до 75 мм;
  • 2 — среднее, до 90 мм;
  • 3 — длинное, до 150 мм;
  • 4 — самое длинное, более 150 мм.

Буква после цифрового обозначения отвечает за размер зубьев по возрастанию. Рассмотреть можно буквы от A до D. Последняя буква характеризует дополнительные параметры полотна:

  • F — биметаллическая рабочая часть;
  • O — узкая спинка;
  • P — точный рез;
  • X — прогрессивный шаг зубьев;
  • R — реверсивные зубья.

На поверхности пилки указывается информация о материале, для которого она предназначена, а также скорость работы полотна.

Данная аббревиатура обозначает полотно, изготовленное из высокоуглеродистой стали. Пилки HCS используются для распила мягких материалов: ДВП, ДСП, резины, пластика, алюминия, листового или профильного металла. Пилки по дереву различаются расположением зубьев. Большинство моделей представлено в стандартном исполнении с одинаковым шагом расположения режущих элементов. Переменный шаг применяется для обработки поверхностей с наличием посторонних предметов, например, гвоздей. Длина рабочей части в среднем составляет не более 400 мм.

Полотно представлено в изогнутой и гнущейся по кривой форме. Особенности конструкции изделия позволяют производить сквозные пропилы материала. Длина рабочей пилки – 300 мм. Основными производителями полотен HSS являются фирмы DeWALT, Metabo.

Полотна BIM выполнены из биметаллического материала. Данные пилки обладают повышенной прочностью, гибкостью, длительным сроком эксплуатации. Применяются при обработке различных по плотности материалов – от газобетона до древесины с гвоздями.

Возникновение шума при работающем инструменте

Причиной является износ подшипников, связанный с недостаточной смазкой деталей или ее отсутствием. Решение – замена смазки или деталей.

Как сделать сабельную пилу своими руками?

Некоторые умельцы предпочитают не тратиться на новое оборудование, а сделать пилу самостоятельно на основе электролобзика. Помимо этого устройства, понадобятся:

  • брусок 180х70х45 мм (или больше/меньше, исходя из габаритов пилы и полотна);
  • оцилиндрованный брус под рукоятку;
  • металлическая трубка диаметром 10-12 мм, длиной порядка 150 мм;
  • пластина из металла, служащая связующим звеном между лобзиком и трубкой;
  • две плоские деревянные детали размером около 140х70 и 140х50 мм, толщиной 7-10 мм (будут крепиться по бокам от бруска).

Порядок работы таков:

  1. С одной стороны к трубке крепится полотно, с другой — пластина (болтовое соединение в обоих случаях).
  2. Высверливается отверстие в пластине под крепление к лобзику путем подгонки.
  3. В одной из деревянных деталей высверливается квадратное отверстие под полотно, чтобы оно свободно проходило сквозь нее.
  4. В другой детали делается узкая прорезь под пилку, а также крепится роликовый упор, с которым последняя будет контактировать.
  5. В большой бруске вырезается паз под полотно.
  6. Две детали крепятся к бруску с обеих сторон при помощи саморезов.
  7. Фиксируется рукоятка.
  8. Пластина прикрепляется к электрическому лобзику на заводской болт.

Теперь лобзик преобразован в сабельную пилу, которая готова к работе.

Подробное видео, как сделать сабельную пилу:

Принципы выбора полотна

Критериями выбора служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

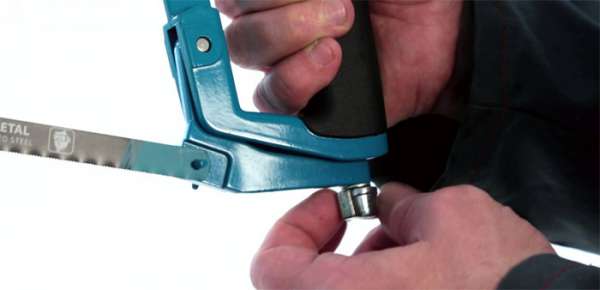

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки

Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Ножовок по металлу на сегодняшний день существует огромное количество. Все они отличаются своим внешним видом, характеристиками и т.д. Также эти инструменты делятся на профессиональные и домашние. Наиболее существенным отличием между этими двумя типами будет полотно по металлу.

В настоящее время стандартной длиной для полотна считается 300 мм. Есть также ножовки, у которых этот показатель равен 150 мм. Более короткие варианты используются лишь в тех случаях, когда большая ножовка не подходит именно из-за своих размеров или мастеру требуется выполнить очень тонкую работу.

Если говорить о зубьях у полотна по металлу, то они очень мелкие. Такой выбор обусловлен тем, что именно мелкие зубья лучше всего справляются с задачей распила металлических изделий

Мастера работы с этим инструментом обращают внимание на то, что полотно — это важнейший элемент, но стоит уделить должное внимание ручке инструмента. У некоторых типов она сделана очень неудачно, и работать таким приспособлением будет неудобно, даже если полотно по металлу будет соответствовать всем качествам

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

  • Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  • Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  • Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Особенности ремонта электрических сабельных пил

В каких случаях нужно проводить ремонт сабельной пилы, и возможно ли его сделать самостоятельно? Разберём основные виды поломок, которые приводят к выходу из строя ручного электроинструмента. К ним следует отнести:

  • заклинивание электрического двигателя;
  • искрение и подгорание щёток коллектора;
  • механическое повреждение сетевого кабеля;
  • быстрое нагревание корпуса устройства;
  • отсутствие включения при нажатии кнопки «Пуск».

Все эти неисправности устраняются путём разборки инструмента, выявления причины поломки и её устранения. К примеру, при появлении искрения в первую очередь следует проверить состояние щёток коллектора. Скорее всего, они выработаны и нуждаются в замене. Сильное биение инструмента, шум и вибрации могут быть признаками неисправности редуктора. В таком случае его необходимо разобрать, проверить целостность шестерён и сменить масло (любой другой смазывающий компонент).

Помимо этого, нужно проверить подшипник на предмет целостности, а при необходимости установить новый. Нередко причиной серьёзных механических поломок является самостоятельная разборка инструмента и нарушение порядка сборки деталей.

При отсутствии практического опыта ремонта электрооборудования лучше поручить эту задачу профессионалам.

Уважаемые читатели! На нашем сайте вы можете оставить отзывы о работе сабельных электрических пил и других видов ручного инструмента. Также делитесь опытом эксплуатации оборудования и способами проведения ремонтных работ.

Предыдущая Бытовая техникаКак сделать своими руками дымогенератор для холодного копчения: видео, чертежи и советы умельцев
Следующая Бытовая техникаКак правильно выполнить подключение стиральной машины к водопроводу и канализации: обзор вариантов, практические советы

Советы по эксплуатации

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.

Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.

Устройство сабельной пилы

Сабельная пила или электроножовка – это электрифицированный ручной инструмент для резания, имеющий консольно закрепленный рабочий орган в виде ножовочного полотна, совершающего в процессе работы быстрые возвратно-поступательные движения.

Сабельная пила была разработана давно, в первой половине прошлого века. Однако по какому-то странному недоразумению в России она (в отличие от западных стран) до сих пор не получила широкого распространения.

Хотя вполне этого заслуживает из-за своей впечатляющей функциональности и удобства в использовании.

Применение

Электроножовка одна способна заменить полдюжины других инструментов. Она предназначена для распиливания практически всех строительных материалов – древесины, пластика, металла, бетона, кирпича и пр.

Область применения сабельной пилы поистине безгранична.

Ее можно использовать в саду для обрезки деревьев. В строительстве и ремонте для резки пиломатериалов, стального проката и водопроводных труб, вырезке проемов в строительных конструкциях, резке деревянных элементов с вбитыми гвоздями или завернутыми шурупами.

Электроножовкой с узким полотном можно, как лобзиком, вырезать фигурные пазы, изготавливать детали со сложной криволинейной формой.

Заменив ножовочное полотно напильником или металлической щеткой, сабельные пилы Хилти можно использовать для быстрой и эффективной зачистки кромки металлической детали, удаления ржавчины или старого покрытия.

Эргономичная ручка, вытянутый редуктор и консольно закрепленное полотно позволяют проникать в самые неудобные места, резать элементы, расположенные заподлицо со стеной. Пилой можно работать, держа заготовку на весу.

Итак, цены и основные достоинства сабельных пил.

Широчайшая универсальность – как по типу материала, так и виду операций. Удобство использования. Безопасность работы – особенно в сравнении с требующими предельной концентрации циркулярными пилами и болгарками.

Неприхотливость в обслуживании и долговечность.

Характеристики устройства

Мощность сабельных пил колеблется от 0,5 до 1,5 кВт. Большая часть моделей рассчитана на потребление 0,9–1,2 кВт. Число ходов полотна в минуту варьируется от 2,5 до 3 тыс. Наличие регулировки скорости позволяет изменять скорость движения полотна.

Длина хода лезвия составляет 19–32 мм. Для некоторых материалов может указываться предельная глубина реза.

Маятниковый ход

Сабельные пилы с маятниковым ходом при обратном движении полотна немного отклоняют его от линии реза. Благодаря этому происходит эффективное удаление опилок, пилка меньше нагревается, возрастает производительность.

Маятниковым ходом оснащены не все, а только наиболее продвинутые электроножовки.

Полотна

Функциональность сабельной пилы зависит от используемого полотна. В комплектацию входит набор полотен для разных видов материала.

Они отличаются величиной шага, формой и размером зубьев, материалом, наличием или отсутствием алмазного напыления и пр.

Выпускаются полотна, у которых шаг и размер зубьев переменны – возрастают от хвостовика к концу полотна. Они удобны тем, что используя разные участки полотна, одной пилой можно обеспечивать разные параметры обработки.

Опорный башмак

Очень удобное приспособление. Позволяет зафиксировать корпус инструмента, прижав его к обрабатываемому изделию. Это делает работу более удобной и легкой, увеличивает качество и скорость распила.

Башмак может перемещаться с фиксацией вдоль полотна, обеспечивая, таким образом, включение в работу определенных участков полотна.

Кроме этого, опорная поверхность башмака может поворачиваться, позволяя пилить под нужным углом.

Видео: Устройство сабельной пилы Интерскол
