Компрессор для аэрографа

Этап второй: работа с узлами

При сборке выбранных компрессора и ресивера нужно надежно соединять все переходы и узлы для качественной покраски в будущем и следовать четким правилам:

Первый узел обеспечивает крепеж к ресиверу.
Второй номер по порядку, но не степени важности, – реле давления. Оно нужно, чтобы вовремя отключить машину тогда, когда в ресивере давление достигнет пиковой точки, и в случае нормализации – включить

Без реле можно обойтись, если вы хотите очень быстро сломать сделанное вами изделие. Популярный и надежный вариант – РДМ-5. Это реле, которое используется в системах водопроводов. Реле также можно добыть из холодильника, который послужил донором компрессора.

Третий узел – манометр, который будет указывать на давление в ресивере.
Нужен еще манометр, который поможет отследить давление, возникающее при подготовке воздуха. Для этого нужен редуктор, к которому и будет крепиться манометр.
Нужно запастись фильтром. Компрессоры домашней сборки имеют неприятное свойство слегка «плеваться», поэтому нужно либо сделать колено отвода, либо установить фильтры.

Не забудьте про переходники. Для повышения герметичности можно сделать замазывание стыков поксиполом.

Что нужно знать о поршневых компрессорах

Если вы решили выбрать поршневой компрессор для своего аэрографа, это значит, что вы планируете приобретение наиболее безотказного агрегата. Суть действия такого компрессора заключается в том, что излишнее давление образуется в результате перемещения одного или нескольких поршней. Среди преимуществ компрессоров такого типа можно выделить:

  • высокий уровень производительности;
  • стабильные показатели мощности;
  • возможность единовременного обслуживания нескольких аэрографов;
  • минимум требуемого ухода.

Разные модели поршневых компрессоров могут отличаться устройством. К примеру, часто меняется положение самих поршней. Они могут быть расположены:

  • горизонтально;
  • вертикально;
  • под определенным углом к подстилающей поверхности (встречается очень редко).

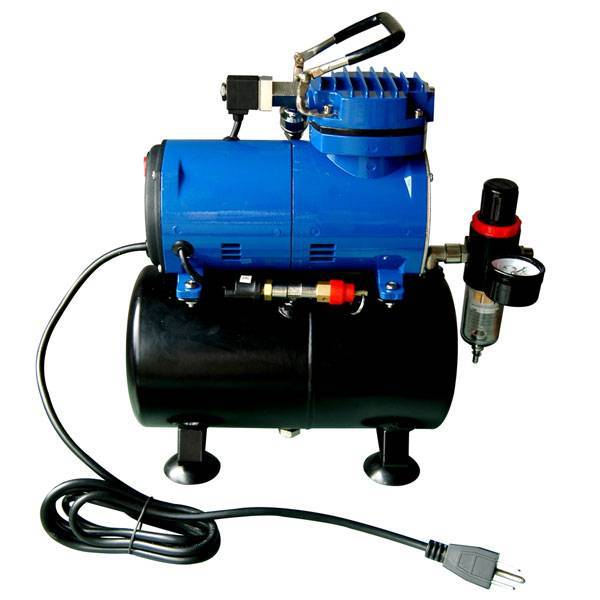

Поршневый компрессор

Если вы приобрели поршневой компрессор, и он издает громкие гудящие звуки во время работы, его необходимо поставить на обычный деревянный ящик, обитый изнутри изоляционным материалом. При этом в ящике нужно будет сделать пару отверстий с противоположных сторон, чтобы обеспечить приток воздуха.

Отдельное внимание следует уделить смазке. Иногда она используется в таких компрессорах, а иногда нет

Как правило, если конструкция компрессора не предусматривает ее наличия, то цилиндры снабжены специальными прорезиненными кольцами, которые обеспечивают необходимую герметичность во время работы.

К минусам использования аппаратов со смазкой можно отнести:

  • повышенную стоимость агрегата;
  • большую вероятность того, что во время использования аппарата капли масла попадут в краску;
  • необходимость в его периодической замене;
  • обязательный регулярный и тщательный уход.

Схема работы поршневых компрессоров

Стоит также отметить тот факт, что работы по нанесению рисунка на автомобиль будут производиться быстрее при использовании поршневого масляного аппарата. В связи с тем, что он может обслуживать несколько аэрографов, необходимость в постоянной смене используемой емкости с краской отпадет — вы просто заправите каждый аэрограф своим цветом и будете использовать их по очереди по мере необходимости.

С поршневым агрегатом можно вполне успешно создавать:

  • иллюстрации;
  • репродукции произведения живописи.

Виды и их особенности

Существует 4 вида компрессоров:

  1. Мембранный. Мембрана изготовлена из резины или прорезиненной бумаги. Однозначными плюсами являются его небольшая стоимость и компактность. Недлительный срок работы и шум портят впечатление от такого прибора.
  2. Поршневый. Самый  популярный вид. Он используется как любителями, так и профессионалами. Работает за счет движения поршней, которые закачивают воздух в ресивер. Он очень шумный, но при этом имеет хорошие показатели производимости и недорог в обслуживании. Есть два вида: безмасляные и масляные. Первые работают без смазки, что делает устройство легким и дешевым, но снижает время его работы. Вторые работают на смазке, которую нужно периодически менять, но при этом могут похвастаться своей производительностью и надежностью.
  3. Винтовой. Приборы достаточно тихие, надежные, могут обеспечить длительную беспрерывную работу. Их главный недостаток – высокая цена. Именно стоимость обслуживания чаще всего становится причиной того, что мастера выбирают поршневые устройства.
  4. Мини-компрессор. Он безмасляный и безресиверный. Это очень удобный вариант для художников, работающих с небольшими деталями или картинами, не больше листа формата А4. Также подойдет для живописцев, которые творят на природе или в ограниченном пространстве.  Работает тихо, имеет один режим давления, но очень быстро перегревается.

Знакомимся с аэрографом и его разновидностями

Не все знают, что такое аэрограф и какие возможности для творчества предоставляет аэрография. Самодельный аэрограф, так же как и промышленные модели, представляет собой специальный инструмент, распыляющий жидкую краску под воздействием воздушного потока из автомобильного компрессора, насоса или другого нагнетателя. Конструктивные особенности прибора позволяют обеспечивать смешивание воздушного и красящего потоков. При работе устройства одновременно с подачей воздуха в канал поступает краска, которая затем распыляется через выходное отверстие.

Позволит создать красивый рисунок-самодельный аэрограф

Устройство позволяет выполнять изображения на металле, тканевой основе или бумаге. Работа с пневмоинструментом не требует специальной подготовки. После небольшой тренировки можно легко создавать оригинальные рисунки различной сложности, состоящие из тонких линий с размытыми контурами. Внешне аппарат имеет сходство с обыкновенной авторучкой, к которой прикреплен небольшой резервуар с краской. Ширина наносимых линий зависит от консистенции красителя, удаленности от окрашиваемой поверхности, воздушного давление и размера сопла аэрографа.

Планируя самостоятельно изготовить аэрограф, следует определиться с его конструктивным исполнением.

В зависимости от особенностей смешивания потоков, приборы делятся на следующие типы:

  • агрегаты с внешним смешиванием, у которых струи объединяются при выходе из насадки. Они отличаются простой конструкцией и не создают проблем при эксплуатации. Такие устройства обычно собирают домашние умельцы из деталей старых пылесосов или обычных шариковых ручек;
  • устройства с внутренним перемешиванием. Они более сложные, чем предыдущая разновидность. Объединение потоков в таком аппарате будет осуществляться внутри корпуса аэрографа. Выход аэрозольной смеси осуществляется с помощью кнопки, открывающей воздушный клапан.

Не требует специальной подготовки работа с пневмоинструментом

По принципу управления распылители делят на следующие виды:

  • устройства одинарного действия. Изменение напора осуществляется путем частичного или полного перекрытия триггером сечения воздушного канала. При этом канал подачи краски остается открытым;
  • приборы с двойным действием. Это сложные приборы, у которых перекрываются оба канала. Такие аэрографы незаменимы для выполнения детализации и создания реалистичных рисунков.

Существуют также полностью автоматические аэрографы двойного действия с независимым управлением, которые используются только профессионалами. Расположение емкости, в которой находится красящая жидкость, может быть боковым, верхним или нижним.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую. Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут

Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией

Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

  1. Из огнетушителя выпускается остаток газа под давлением.
  2. Снимаются все пусковые и подводящие устройства.
  3. Устанавливается крестовина и реле давления.
  4. Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.
  5. Собирается входной влагофильтр и подключается через шланг ко входу ресивера.

Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

  • демонтировать компрессор холодильника и его систему электропитания, защиты;
  • осуществить необходимые работы по созданию электропроводки;
  • разместить ресивер и компрессор на одной платформе;
  • установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

Система в сборе выглядит следующим образом:

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

  1. Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.
  2. Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.

Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Популярные производители

В автомагазине обычно разбегаются глаза от количества производителей и фирм. Разноцветная масса сбивает с толку, люди перестают оценивать компрессор только по его техническим характеристикам. Известный производитель гарантирует надежность, его качественная продукция уже заслужила доверия покупателей. Маленькие фирмы, только-только появившиеся, не могут этим похвастать.

Китайские компрессоры заняли почетное место на рынке продаж. Это фирмы Fengda и Jas, их продукцию отличает идеальный уровень производительности и доступная цена. Стоимость колеблется от 3000 до 8000 рублей. Небольшое устройство идет в комплекте с подставкой под аэрограф, запасным манометром и ручкой для переноски.

Jas 1203

Бесшумный компрессор для аэрографа. Основные характеристики:

  • мощность – 150 Вт;
  • производительность – 23 л/мин;
  • уровень шума – 42 Дб;
  • вес – 5,2 кг;
  • цена на 2014 г. – 4500 рублей.

Плюсы:

  • встроенный ресивер и фильтр;
  • манометр;
  • реле давления или система автоотключения;
  • малый вес и габариты;
  • удобная ручка;
  • демократичная цена.

Минусы: сильный нагрев устройства.

Iwata Power Jet Pro IS-975

Японский безмасляный компрессор средней стоимости.

Технические характеристики:

  • показатель максимального давления 4,8 бар;
  • уровень производительности 34 литра воздуха в минуту;
  • мощность: 1/6 л.с.;
  • уровень шума: 55 Дб;
  • ресивер 2 л;
  • вес: 11,9 кг;
  • габариты: 33*23*18 см.

Основные преимущества:

  • работа с 2 аэрографами параллельно;
  • нулевая пульсация воздуха;
  • позволяет работать с большим давлением;
  • в комплекте два регулятора давления с манометром;
  • очищенный воздух (установлено два фильтра);
  • 2 встроенных держателя для аэрографов;
  • качественный металлический кожух.

Система автоматического отключения позволяет устройству не перегреваться, сохраняет требуемую влажность воздуха и сохраняет детали от износа.

Как устроен и работает аэрограф

С виду небольших размеров прибор для распыления краски может включать в себя более 20 элементов, обеспечивающих его качественную работу. Чтобы понять устройство аэрографа, достаточно взглянуть на рисунок, приведенный ниже, где показан инструмент в разрезе.

Существует несколько видов аэрографов, которые имеют отличия в конструкции. Но всех их объединяет наличие основных, общих для всех типов аппаратов элементов.

  1. Бачок. Представляет собой емкость, в которую наливается краска. Из бачка краска поступает внутрь аэрографа, где перемешивается с воздухом. Емкость для краски может быть съемной и несъемной, ее объем достигает 100 мл. В зависимости от модели инструмента, бачок крепится на нем в трех положениях: сверху, сбоку или снизу.
  2. Триггер. Это кнопка (пусковой рычаг), предназначенная для управления прибором. При нажатии триггер взаимодействует с иглой, отодвигая ее. В инструментах двойного действия нажатие на кнопку открывает поток воздуха, а наклон рычага — подачу краски.
  3. Сопло. Может быть быстросъемным, которое поджимается колпачком, и резьбовым. Во втором случае сопло накручивается либо вручную, либо с помощью ключа из комплекта данного прибора. Диаметр сопла влияет на ширину рисуемой линии. Подбирается он в зависимости от того, какой ширины струя краски требуется художнику для воплощения своего замысла.
  4. Игла. Является самой хрупкой и значимой частью аэрографа. Игла перекрывает сопло и регулирует количество краски, которая проходит через него. Чем дальше элемент отодвигается от выходного отверстия сопла, тем большее количество краски распыляется, и наоборот.
  5. Направляющая иглы. Фиксирует иглу внутри корпуса аппарата. Данная фиксация позволяет игле точно попадать в отверстие сопла и перемещаться вперед-назад в пределах одной плоскости.
  6. Регулятор подачи краски. Регулирует подвижность иглы. Ее можно зафиксировать в определенном положении для требуемой подачи краски.
  7. Воздушный клапан. Открывается при нажатии на триггер и пропускает сжатый воздух, идущий от компрессора, в аэрограф.

Как уже говорилось выше, существуют разные виды аэрографов, которые можно разделить на приборы одинарного и двойного действия.

Аэрографы одинарного действия

В этих приборах после нажатия на рычаг открывается только поток воздуха, который смешивается с краской снаружи корпуса либо внутри него (приборы с внутренним или наружным смешиванием).

Аэрографы наружного смешивания (см. фото ниже) имеют самую простую конструкцию и используются для равномерного нанесения краски или лака на большие площади.

Прибор внутреннего смешивания (см. рис. далее) устроен таким образом, что соединение краски и воздуха происходит внутри его корпуса.

Приборы двойного действия

При нажатии на кнопку (курок) в инструменте двойного действия открывается только воздушный клапан. Но чтобы произвести подачу краски для смешивания с воздухом, этот самый рычаг нужно подвинуть немного назад. Регулировка подачи красителя позволяет художнику держать под контролем насыщенность цветов и ширину линий.

Как работает аэрограф

Принцип работы аэрографа заключается в следующем. После нажатия на триггер происходит открытие воздушного клапана, и воздух под давлением начинает поступать к соплу прибора и выходить из него. Поскольку аэрограф работает от проходящего через корпус прибора сжатого воздуха, давление которого выше, чем давление внешней среды, то краска поднимается из бачка и смешивается с ним. Но также существуют аэрографы с верхним расположением емкости. В таком случае осуществляется гравитационная подача краски. На следующем рисунке показан бачок сифонного (А) и гравитационного (В) типа.

Выходя из сопла, смесь краски и воздуха превращается в факел аэрозоля конической формы.

Основные полупрофессиональные воздухонагнетатели для аэрографии

Применяемые в автомастерских объемные компрессоры низкого давления (согласно классификации, выдающие от 1,5 до 12 атмосфер) в основном встречаются двух типов – поршневые и винтовые. И не все они идут с ресивером в комплекте.

Случается так, что производители компрессоров выпускают продукцию без ресиверов, которая по своим характеристикам может и подойдет для использования пневмозубила или отрезной машинки, но только не для аэрографа. На выходе таких компрессоров присутствуют пульсации потока воздуха, которые приведут к неравномерному окрашиванию детали.

Рассмотрим преимущества и недостатки нагнетателей с поршневой и винтовой системами исполнения.

Достоинства поршневого нагнетателя:

  • относительно низкая стоимость – он дешевле винтового компрессора аналогичной мощности в 5-10 раз;
  • низкая вероятность заклинивания при попадании внутрь системы твердых частиц (высокая пылеустойчивость);
  • менее подвержен нагреву и выделению тепловой энергии;
  • техобслуживание и расходные материалы на порядок дешевле, чем у винтового компрессора;
  • идеально подходит для условий эксплуатации, когда потребность в нем возникает периодически. Безболезненно переносит частые включения и отключения.

Преимущества винтового компрессора:

  • на порядок превосходит поршневую конструкцию по надежности, долговечности, габаритам, весу и показателям моторесурса;
  • низкий уровень шума;
  • вибрация двигателя при работе незначительная;
  • обладает высокой производительностью и поддерживает много потребителей одновременно
  • КПД у винтовых нагнетателей выше, чем у поршневых на 25%;
  • при эксплуатации не требует особых затрат на техническое обслуживание;
  • допускается дистанционное включение/отключение по многим каналам связи.

Компактный вариант

Безмасляный и безресиверный мини компрессор – самый компактный из всех компрессоров для аэрографа. Он тихий, работает от обычной розетки, но выдаваемое им давление не будет выше 1,6 А. Мини аппарат прекрасно справится с миниатюрными работами, не превышающими размеры листа. Он идеален для художников, которые выполняют работы на природе, в ограниченном пространстве или на ограниченной поверхности.

Маленький агрегат работает практически бесшумно. У него только один режим давления, перегревается «малыш» тоже достаточно быстро. Это вынуждает делать паузы в ходе работы, давать ему остыть. Но маленький размер все равно делает эту модель очень популярной у творческих людей. Шланг у нее более компактный, на большой размер не растягиваются.

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

  1. Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
  2. Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
  3. В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Схема построения магистрали выглядит следующим образом:

  • компрессор;
  • ресивер, подключенный к его выходному патрубку;
  • реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
  • выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

  1. Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
  2. Редуктор формирует оптимальную параметрику выходного потока.
  3. При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Изготовление компрессора для аэрографа своими руками

Среди множества вариантов как сделать компрессор для аэрографа своими руками, наиболее распространенными и востребованными являются компрессор из холодильника и автомобильный компрессор для накачивания колес.

Главные достоинства выбора компрессора от холодильника для аэрографа:

  • Нет необходимости в дополнительных источниках питания, так как работают от стандартной сети 220V;
  • Доступность;
  • Длительное время безостановочной работы;
  • Низкий уровень шума.

Недостатки:

  • Рассчитаны такие компрессоры на работу не с воздухом, а с фреоном;
  • Требуется периодическая замена масла.

Плюсы автомобильного компрессора для изготовления аэрографа своими руками:

  • Оптимальное давление;
  • Высокая производительность;
  • Мобильность;
  • Простота монтажа и эксплуатации, хорошо адаптируется к системе.

Минусы:

  • Достаточно высокий уровень шума;
  • Время беспрерывной работы ограничено.
  • Требуется мощная АКБ.

Если все-таки сравнивать два этих варианта, то более предпочтительным можно назвать аэрограф из автомобильного компрессора. Он позволяет получить достаточное давление порядка 7 атмосфер и высокую производительность в пределах 70-73 л/мин. С агрегатом от холодильника получить таких показателей вряд ли получится.

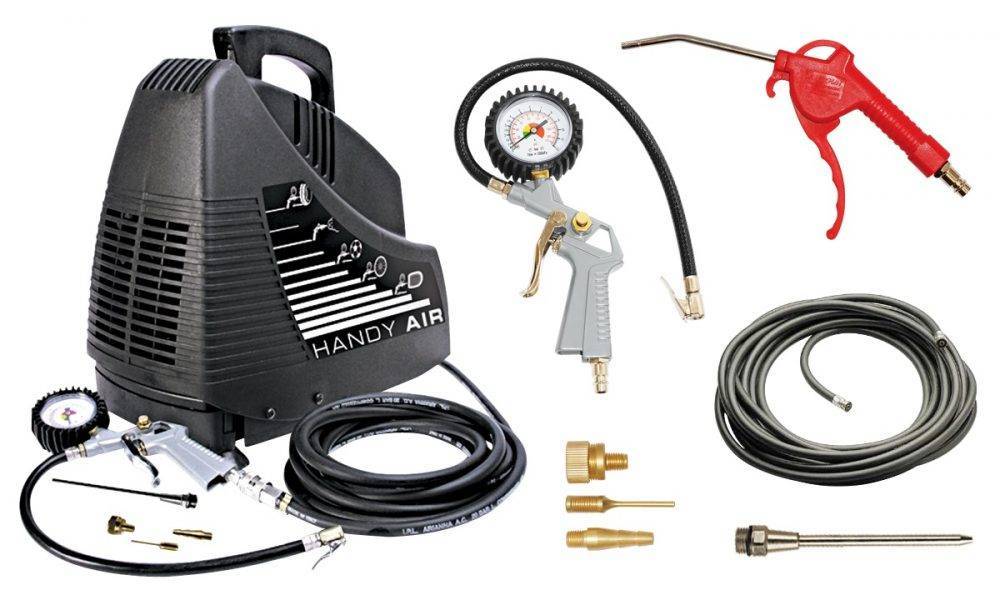

Как вариант автомобильного компрессора для самодельного аэрографа можно использовать модель АС 700 или другую подобную, главное, чтобы рабочие характеристики соответствовали необходимым показателям. Технические характеристики, комплектация и цена данной модели вполне подходящие. Порядок работы можно разделить на несколько этапов.

Вначале необходимо убрать все лишнее – косынки, воздуховод со штуцером, ручку, резиновые ножки. Все это в дальнейшем пригодится, поэтому выбрасывать ничего не надо.

На втором этапе требуется адаптировать компрессор к системе. Делается это с помощью переходника для трубной резьбы в зависимости от самой резьбы. Чаще всего это 1/4 или 1/2 дюйма.

Трубку воздуховода вставить в бочонок. Предварительно распилить пополам. Стык при желании можно запаять изнутри, но это не обязательно, главное, чтобы соединение было герметичным.

В качестве блока питания можно использовать компьютерные БП, от игровой приставки PS и прочие. Главное, чтобы их характеристики соответствовали следующим параметрам – 12 В и 50 А, при необходимости можно объединять несколько блоков.

Сборка всех частей компрессора осуществляется с применением сантехнических фитингов и фурнитуры (водопроводных).

Потребуется также подготовить:

  • Реле давления (как вариант PM/5G);
  • Сепаратор;
  • Обратный клапан;
  • Регулятор давления.

Следующий этап – адаптация и установка крышки. После чего остается сделать подставку для аэрографа. Здесь существует множество вариантов. Хотя некоторые вполне комфортно обходятся и без последнего элемента, но, как показывает практика, с подставкой удобнее.

После этого остается соединить все электрические элементы и произвести полную сборку

Здесь очень важно внимательно отнестись к подсоединению проводов. Особенно, когда предполагается использование нескольких источников питания

Обусловлено это тем, что разные производители применяют провода различного цвета, так нет единого стандарта. Но здесь есть один нюанс – расположение проводов идентично.

Аэрограф собирают в несколько этапов – сборка патрона и изготовление воздушного клапана. Здесь есть множество вариантов.

Как вариант можно использовать:

  • Шариковую ручку;
  • Медицинский шприц;
  • Пробка от винной бутылки;
  • Баночка, можно стеклянная.

Есть варианты сложнее и проще. Поэтому каждый должен выбирать сам как сделать аэрограф, исходя из своих навыков и возможностей. Здесь рассмотрен один из наиболее простых и доступных, как по способу изготовления, так и по стоимости.

Сделать аэрограф в домашних условиях своими руками для себя несложно. При этом стоимость устройства будет в несколько раз ниже заводских моделей, а вот по характеристикам они вряд ли будут уступать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
