Кран портальный

Характеристики подъемных кранов

Кран, расположенный в порту, имеет, как правило, несколько рабочих механизмов. Передвижной механизм крана представляет собой установочную функцию, а все остальные – это рабочие механизмы. В зависимости от места установки краны делятся на разнообразные типы по их применению, они могут выполнять как функцию перегрузки, так и функцию поддержки и захвата масштабного груза. Передвижной механизм представляет собой совокупность тележек, которые, в свою очередь, могут быть приводного и неприводного видов. Краны, используемые в порту, очень легкие и экономичные, они также способны выдерживать максимально низкие температуры, а именно до -45 градусов. Независимо от их прямого назначения и названия такие краны зачастую используют в нефтегазовой области, а также в лесной и угольной промышленности. Вылет стрелы портального крана может достигать 40 метров.

Характеристики портальных кранов отражаются в непосредственном наименовании данного крана. К примеру, портальный кран “Ганц 5/6–30–0,5” имеет такие характеристики:

• грузоподъемность крюком, в зависимости от вылета, плавно меняется от 5 до 6 т;
• максимальный вылет – 30 м;
• колея портала 0,5 м.

Этот подъемник целесообразно будет использовать в строительстве и сельском хозяйстве, так как его грузоподъемность не такая большая.

ПОРТАЛЬНЫЙ КРАН — это… Что такое ПОРТАЛЬНЫЙ КРАН?

 ПОРТАЛЬНЫЙ КРАН Подъемно-транспортная машина циклического действия, состоящая из передвигающегося по подкрановым путям портала и установленной на нем поворотной части со стреловой системой. Применяется для перегрузочных работ в морских и речных портах, на судостроительных и судоремонтных заводах и в плавучих доках, а также при строительстве гидротехнических сооружений. Перегрузочные П.К. изготовляют в крюковом или грейферном, монтажные — в крюковом исполнении. Порталы кранов бывают 3- и 4-опорными, ширина колеи подкранового пути 6, 10,5 и 15,3 м (для размещения под порталом одного, двух или трех железнодорожных путей). Поворотная часть опирается на опорно-поворотное устройство в виде поворотной платформы неподвижной или вращающейся колонны. Стреловая система обеспечивает горизонтальное или почти горизонтальное перемещение груза при изменении вылета стрелы. Она уравновешена подвижным противовесом. Применяют стреловые системы, шарнирно-сочлененные с гибкой или жесткой оттяжками и с прямой стрелой, снабженной уравнительным полиспастом (неуравновешенные стреловые системы). На П.К. может быть установлена однобарабанная (крюковая) или двухбарабанная (грейферная) лебедка. Грузоподъемность перегрузочных П.К. 5 — 40 т, монтажных — до 300 т; максимальный вылет стрелы 25 — 40 м. Грейферные краны, как правило, имеют постоянную грузоподъемность при любом вылете стрелы, крюковые краны могут иметь переменную или постоянную грузоподъемность. Скорость подъема груза 0,85 — 1,25 м/с, средняя скорость изменения вылета стрелы 0,55 — 1 м/с, частота вращения поворотной части крана 1 — 2 об/мин, скорость передвижения портала 0,5 — 0,6 м/с. П.К. снабжен предохранительными и сигнальными устройствами: ограничителями грузоподъемности и грузового момента, концевыми выключателями, ограничивающими перемещение груза, противоугонными захватами (при воздействии значительной ветровой нагрузки), буферными устройствами, амортизирующими толчки при столкновениях, анемометром, сигнализирующим об опасной ветровой нагрузке на кран. Морской энциклопедический справочник. — Л.: Судостроение. Под редакцией академика Н. Н. Исанина. 1986.

• ПОРТ-УБЕЖИЩЕ
• ПОРТАТИВНАЯ РАДИОСТАНЦИЯ

Смотреть что такое «ПОРТАЛЬНЫЙ КРАН» в других словарях:

• ПОРТАЛЬНЫЙ КРАН — подъемный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, гидротехническом строительстве и т. д. Грузоподъемность до 300 т,… … Большой Энциклопедический словарь
• ПОРТАЛЬНЫЙ КРАН — см. Краны подъемные. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь
• портальный кран — — Тематики энергетика в целом EN gantry … Справочник технического переводчика
• портальный кран — грузоподъёмный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, в гидротехническом строительстве и т. д. Грузоподъёмность до… … Энциклопедический словарь
• Портальный кран — Портальный кран полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде … Википедия
• ПОРТАЛЬНЫЙ КРАН — грузоподъёмный кран, предназнач. для погрузочно разгрузочных работ на больших открытых площадках. На П образном портале П. к. размещается поворотная крановая часть платформа, механизмы, стрела, связанная с порталом опорно поворотным устройством.… … Большой энциклопедический политехнический словарь
• Портальный кран — см. в ст. Подъёмный кран … Большая советская энциклопедия
• кран портальный — Кран стрелового типа передвижной, поворотный на портале, предназначенном для пропуска железнодорожного или автомобильного транспорта [ГОСТ 27555 87 ИСО 4306/1 85] кран портальный Поворотный грузоподъёмный кран стрелового типа на портале… … Справочник технического переводчика
• Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue) кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы. Выпускаются в… … Википедия
• ПОРТАЛЬНЫЙ — ПОРТАЛЬНЫЙ, портальная, портальное (архит. и тех.). прил. к портал. Портальные колонны. Портальный кран. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

sea_enc_reference.academic.ru

Основные преимущества крана Альбатрос

Портальный кран «Альбатрос»отличается качественной и прочной конструкцией. Все детали состоят из металла высшего качества. Благодаря грамотной составленной конструкции, он легко противостоит абсолютно любым погодным условиям. Его с легкостью можно устанавливать в местах с очень сильным ветром и быть уверенным — он не упадет и не сломается. Также к достоинствам «Альбатроса» относятся:

• Равновеснораспределённая ходовая часть, снижающая нагрузку на рельсовые пути;
• Конструкция стрелы шарнирно-сочленённая. Это позволяет уменьшить раскачивание груза при погрузочных работ;
• Грузовая лебедка крана имеет бесступенчатое регулирование;
• На опорно-поворотном устройстве имеется центральная система смазки;
• Панорамное остекление кабины машиниста, широкий обзор;
• Высокая производительность. Быстрые погрузочно-разгрузочные работы;
• Высокая надежность устройства
• Точное перемещение грузов. Высокое позиционирование перемещения груза;
• Широкий температурный диапазон работы до -30С

Основные элементы портальных кранов

В целом, портальный кран состоит из:

• ноги — элемент с тележкой на рельсовых или пневмоколёсных направляющих. Количество ног может быть разное, от 4 до 16. На тележках в обязательном порядке устанавливается противоугонное устройство ( захват), моторный привод.
• Оголовок — площадка на которой устанавливается башня и соединяются вместе ноги крана. Оголовок формирует портал крана с величиной проезда до 10,5 метров. К тому же оголовок — основной опорный элемент, принимающий на себя основную нагрузку.

• Токопровод — силовой кабель, который прикрепляется к одной из ног крана. При движении крана, он сматывается или разматывается. Также ток на портальный кран может передоваться по троллею, однако такая конструкция применяется редко. Только лишь тогда, когда существует вероятность обрыва силового кабеля.
• Поворотный элемент — круг на катках установленный на оголовке. Основная функция — обеспечение вращения крана вокруг своей оси. Также поворотный элемент передаёт основные нагрузки на оголовок.
• Стрела — элемент с захватным механизмом для горизонтального и вертикального перемещения груза. Обладает противовесом, благодаря чему достигается равновесие.

Разновидности портальных кранов

Сами порталы, которые выполняют двигательную функцию подобного вида кранов, имеют так же множество подразделений. Во первых они могут различаться по таким показателям как вид присоединения самой опоры к ригелю сверху. А именно бывают порталы жесткого вида и шарнирного типа. Количество присоединений может быть выполнено в виде двухстоечного присоединения и четырехстоечного. Так же в зависимости от модели портального крана может разниться и количество присоединений непосредственно с частью ходовой, а именно это может быть присоединение трехопорного вида и четырехопорного вида.

Сама конструкция портального крана имеет разные особенности. Так для разных видов работ и в зависимости от места назначения используются такие портальные краны, как краны решетчатого вида. Существуют так же такие виды конструктивного образования портальных кранов, как башенные рамного типа, рамно-башенные раскосного типа и просто рамные.

Обычно, за конструктивные, вышеперечисленные особенности портального крана отвечает поворотно-опорное устройство, которое выполнено, как правило, стандартный механизм, с редукторами зубчатой или червячной формы. Муфта данного механизма, как правило, может быть конической или иметь многодисковый вид. Передача в основном у данного механизма открытого зубчатого типа.

Служебные обязанности

Теперь рассмотрим портовые краны в зависимости от их назначения:

Перегрузочный. Это самый массовый вид портовых перегружателей. Его грузоподъёмность находится в пределах от 5 до 30 тонн. В качестве грузозахватного органа на нем может быть применен грейфер (для сыпучих материалов), магнитная шайба для перегрузки металлического лома или крюковая подвеска для штучных грузов.

• Монтажный чаще всего применяется на судостроительных и судоремонтных заводах, в портах. Его корпус практически точно такой, как и у перегрузочного «собрата», а отличие заключается лишь в наличии гуська на хоботе. Также характеризуется небольшой скоростью перемещения крюка. Тяговых лебедок может быть две (для главного и вспомогательного подъема). Грузоподъёмность колеблется в диапазоне 12,5-60 тонн.
• Стапельный – это, пожалуй, самый малочисленный вид портальных агрегатов. По сути, он является монтажной машиной, которая нашла свое применение лишь на предприятиях, занимающихся постройкой различных судов. Характерная особенность крана – высокий портал и токоподвод троллейного типа. Способен удерживать груз, по весу близкий к предельной грузоподъемности, на протяжении очень длительного периода времени (монтаж корпуса кораблей занимает не один день). Грузоподъемность равна 30-160 тонн.
• Доковый. Этот портовой кран по причине своей специфики работы имеет весьма небольшую грузоподъемность. Из конструктивных особенностей стоит выделить узкий портал и наличие противоугонных захватов (помимо защиты от опрокидывания). Также работа механизма ограничена степенью волнения моря или реки.

Виды грузоподъемных кранов: классификация по основным признакам

Грузоподъемные краны классифицируются по нескольким признакам. Разберем основные из них.

1. Конструкция. Современная классификация подразумевает разделение всех кранов на 3 типа:
   • Стреловые — грузозахватный орган или подвижная тележка расположена на стреле. Представители: башенные, портальные, стреловые краны.
   • Мостовые — в качестве опоры для грузозахватного органа выступает подвижный или неподвижный мост, который устанавливается двумя концами на рельсы или неподвижные опоры. Представители: консольные, портальные, полупортальные и козловые краны, а также краны-штабелеры.
   • Кабельные — базой для грузозахватного органа служит система канатов, закрепленных на опорах. Используются в основном в горнодобывающей промышленности.
2. Мобильность:
   • стационарные — монтируются в месте производства работ на длительный срок и не способны перемещаться самостоятельно;
   • радиальные — могут поворачиваться на 360 градусов относительно точки закрепления (обычно стрелового типа);
   • переставные — перемещаются с привлечением спецтехники и бригады монтажников, обычно не требуют сложных операций для монтажа/демонтажа;
   • самоподъемные — башенные краны, участвующие в возведении высотных зданий;
   • передвижные — эта категория включает краны самоходные (способны самостоятельно добраться до места производства работ по дороге или железнодорожному пути) и прицепные (буксируются тягачом).

   Многие краны сочетают в себе сразу несколько из вышеперечисленных характеристик.

   Грузоподъёмный самоходный кран

3. Тип привода:

• ручные (краны малой грузоподъемности, устанавливаемые в производственных цехах и складских помещениях);
• гидравлические;
• электрические;
• пневматические.

Последние три типа привода обычно получают первичную энергию от ДВС или стационарной электросети. Двигатель внутреннего сгорания нагнетает давление жидкости/газа в систему или соединен с генератором, который снабжает электричеством сеть крана. Прямая механическая связь ДВС и исполнительных механизмов на грузоподъемных кранах сегодня практически не применяется.

Все современные краны, от простейших ручных до сложных грузоподъемных комплексов — это различные комбинации вышеперечисленных подклассов. Специально для вас в одной из статей мы собрали несколько кранов-гигантов, наиболее мощных и масштабных среди всех грузоподъемных машин, когда-либо созданных человеком.

Портальные краны

Это грузоподъемное оборудование с поворотной частью, установленной на передвижной металлоконструкции, ездящей по рельсам и способной пропускать под собой ЖД вагоны и другой транспорт. Портальные краны нашли широкое применение в области строительства силовых зданий, шлюзов, плотин, гидростанций и других важных объектов. Они активно используются в судовых доках и на прикордонных складах, при работе с массовыми, ответственными штучными, сыпучими грузами.

Устройство портального крана

В общем случае состоит из следующих механизмов:

Нога – элемент с тележкой внизу (холостая или моторная), обеспечивающий перемещение по крановому пути. Количество ног разнится в зависимости от модели и может быть равно как 3 или 4 (классический вариант), так и 8 или даже 16. Все тележки при этом оборудованы противоугонным захватом, у каждой есть индивидуальный привод (если они моторные), а крайние обязательно буферные.

Оголовок – площадка соединения ног, квадратной или круглой формы. Помимо окончательного формирования портала, с величиной проезда 10,5 м (стандарт на 2 пути) или какой-то другой, также является узлом соединения электрооборудования – всех приводов тележек. Плюс, оголовок – это еще и опорный элемент, принимающий нагрузки от поворотного устройства.

Токоподвод – кабель, гибкий или на барабане, который прикреплен к одной из ног или к соединительному ригелю, и сматывается/разматывается при движении крана. Также ток может подводиться при помощи троллея, но это достаточно затратный вариант, использующийся только тогда, когда на рабочем объекте нецелесообразно прокладывать кабель из-за высокой вероятности его обрыва или повреждения.

Поворотное устройство – колонна или круг на катках, контактирующих с оголовком. Поддерживает и центрирует привод, обеспечивающий вращение крана-портала. Передает нагрузки и вертикальное давление на оголовок.

Стреловое устройство – с захватным механизмом, выполняющее операции вертикального и горизонтального (если вылет может изменяться) перемещения грузов. Оборудовано системой подвижных противовесов, благодаря которой во время работы достигается равновесие по отношению к оси качания.

Классификация портальных кранов

По назначению выделяют:

• Перегрузочные – наиболее распространенный тип, применяются в портах и на складах. Оснащаются крюками, магнитными шайбами или грейферами – для перемещения штучных, металлических или сыпучих тел. На всех вылетах их грузоподъемность остается постоянной – от 1,5 до 30 т.
• Монтажные – обычно устанавливаются на судостроительных и судоремонтных верфях, отличаются большой высотой ног. Используются при работе со штучными грузами особой ответственности, могут оснащаться двумя крюками и противоопрокидывающими захватами. У них малая рабочая скорость и переменная, зависящая от вылета, грузоподъемность – от 12,5 до 160 т.
• Строительные – применяются там, где нужно в течение длительного времени механизировать работы высокой производительности. С их помощью, например, укладывают бетон при возведении плотин. Строительные краны портального типа, как правило, оснащаются крюками и отличаются высокой скоростью перемещения грузов весом в 10-20 т (обычно) по горизонтали и вертикали на расстояние в 50-70 м.

По типу (схеме) стрелы выделяют:

• прямые – вылет остается неизменным;
• шарнирно-сочлененные – с гибкой или жесткой оттяжкой, прямолинейным или профилированным хоботом, уравнительными блоками или полиспастами – все это направлена на изменение вылета;

По конструкции портала краны классифицируют на:

• решетчатые – каждая нога представляет собой отдельную конструкцию;
• рамные – ноги соединяются попарно и таким образом крепятся к ригелю через оголовок;
• рамно-башенные – аналогичные предыдущим, но доходят только до оголовка;
• рамно-раскосные – каждая нога шарнирно присоединена к ригелю.

По числу опор (ног) выделяют:

• трех-
• четырех-
• многоопорные.

По количеству соединения ног с верхним ригелем портал-краны:

• двух-
• четырех-
• многостоечные.

При этом характер соединения ног с верхним ригелем может быть:

• жестким – ноги не двигаются;
• шарнирным – опоры могут менять свое положение (после оголовка).

По ходовому устройству портальные краны бывают:

• на рельсах – передвигаются исключительно по проложенному пути;
• пневмоколесные – более мобильные, возможны даже их повороты на месте.

o-cranes.ru

виды и характеристики :: SYL.ru

Кран портальный имеет вид особого подъемного крана, поворачиваемая платформа которого установлена на высоком пьедестале, а сам механизм перемещения движется по рельсам. Такого рода приспособления зачастую используются на судостроительных заводах, а также в портах и судовых доках. Основной принцип работы кранов заключается в захвате и перемещении масштабных грузов. Непосредственно сам кран портальный состоит из ног, а также оголовка. Кран в порту способен поднимать и перемещать масштабные грузы весом от 5 до 300 тонн.

Устройство портального крана

Кран портальный имеет основание с движущим механизмом, способное вращаться вокруг своей оси. Так как этот вид подъемника способен выполнять разнообразные функции, а именно перемещение различных видов грузов, то он може быть оборудован различными типами захватов, такими как крюк или же грейферный захват. В зависимости от места их расположения и выполняемых функций краны могут быть строительными и монтажными. Такого рода оборудование имеет массу положительных характеристик, а также легко перемещается с места на место.

Виды портальных кранов

Кран портальный бывает нескольких типов и разновидностей, у каждого из них есть свое целенаправленное предназначение.

Доковый кран в сравнении с подобными моделями кранов имеет довольно низкую грузоподъемность, что во многом не соответствует его прямому предназначению. Этот кран защищен от непредвиденного опрокидывания, а также он обладает функцией противоугловых захватов.

Перегрузочный кран способен поднимать больший вес в сравнении с предыдущим, а именно порядка 30 тонн. В некоторых случаях такой подъемник может быть оборудован специальным магнитом (для поднятия металлических деталей), а также крюком или грейфером (для перемещения сыпучего груза). На таком кране в большинстве случаев присутствует лебедка или несколько для страховки перемещаемого груза.

Монтажный кран используют в портах, а также на судоремонтных или судостроительных предприятиях. Внешне такой кран практически идентичен предыдущему, только он способен поднимать грузы, масса которых может достигать 160 тонн, для страховки также применяются несколько лебедок.

Характеристики подъемных кранов

Кран, расположенный в порту, имеет, как правило, несколько рабочих механизмов. Передвижной механизм крана представляет собой установочную функцию, а все остальные — это рабочие механизмы. В зависимости от места установки краны делятся на разнообразные типы по их применению, они могут выполнять как функцию перегрузки, так и функцию поддержки и захвата масштабного груза. Передвижной механизм представляет собой совокупность тележек, которые, в свою очередь, могут быть приводного и неприводного видов. Краны, используемые в порту, очень легкие и экономичные, они также способны выдерживать максимально низкие температуры, а именно до -45 градусов. Независимо от их прямого назначения и названия такие краны зачастую используют в нефтегазовой области, а также в лесной и угольной промышленности. Вылет стрелы портального крана может достигать 40 метров.

Характеристики портальных кранов отражаются в непосредственном наименовании данного крана. К примеру, портальный кран «Ганц 5/6–30–0,5» имеет такие характеристики:

• грузоподъемность крюком, в зависимости от вылета, плавно меняется от 5 до 6 т;
• максимальный вылет — 30 м;
• колея портала 0,5 м.

Этот подъемник целесообразно будет использовать в строительстве и сельском хозяйстве, так как его грузоподъемность не такая большая.

Типы портальных кранов

В зависимости от условий использования краны делятся на два типа — это плавучие и береговые. Плавучие краны используются непосредственно на воде и представляют собой то же судно, только с грузоподъемным механизмом. Портальные краны, технические характеристики которых предполагают устранение поломок и аварий, произошедших на водном пространстве, а также вблизи суши, относятся к плавучим.

К береговым кранам относятся все те, которые располагаются на суше, независимо от того, находятся они в порту, доке или судоремонтном заводе. Используют такие краны для поднятия всех типов грузов, достигающих веса в 300 тонн.

www.syl.ru

Какие тормоза применяются в мостовых кранах?

На мостовые краны, чаще всего, устанавливают колодочную или диско-колодочную систему торможения. Колодочная тормозная система – это тормоз, в котором колодки прижимаются к колесу. В грузоподъемной технике такое устройство необходимо для остановки и удержания валов механизмов при неработающем электродвигателе.

Так выглядит тормозная колодка

Тормозная колодка — это металлическая пластинка с закрепленной фрикционной накладкой. Состав материала, из которого она делается, очень сложен. В нем и керамика, и каучук, и специальные смолы, и различные волокна и минералы, а так же множество наполнителей. Одним из самых важных качеств для этой детали является устойчивость к высоким температурам, поскольку в момент трения о диск она может нагреваться до 1000 градусов, при этом не должно произойти деформации или потери фрикционных свойств.

Вместе пластина и накладка повторяют форму той поверхности, к которой прижимаются — диска (плоскость трения прямая) или барабана (плоскость трения дугообразная). Такая фрикционная накладка закрепляется на пластине, как правило, клеем или заклепками. Представляет собой изнашиваемую деталь, которая подлежит периодической замене.

Когда запускается процесс торможения, в тормозном приводе возникает давление воздуха (либо тормозной жидкости, либо натягивается трос), оно передается на механизмы (тормозной кулак или тормозные цилиндры), которые прижимают тормозную колодку к диску (барабану). Сила торможения зависит от силы, с которой колодка нажимает на диск. Вместе они берут на себя кинетическую энергию движения машины и поэтому нагреваются.

«Атлант Кран» — высококлассные мостовые краны от производителя!

является ведущим производителем огромного спектра мостовых кранов в России. Индивидуальный подход к каждому покупателю, начиная от отдельных заказов малых строительных организаций до сложных, нестандартных конструкций для промышленных предприятий. Мы не только производим грузоподъемную технику, но и выполняем дальнейшее сопровождение: монтажные работы при установке, гарантийное обслуживание, ремонт в период эксплуатации, модернизацию с полной или частичной заменой износившихся механизмов.

сотрудничает только с надежными и проверенными поставщиками сырья и комплектующих, поэтому каждая производимая модель отвечает стандартам ГОСТ.

Заказать мостовой кран высокого качества или получить подробную консультацию наших специалистов Вы можете прямо сейчас в разделе «Мостовые краны

Виды рабочих органов грузоподъемных кранов

Предназначение крана в большой степени определяется видом грузозахватного органа. Кратко рассмотрим наиболее распространенные грузозахватные органы.

• Крюковая подвеска. Самый ходовой тип, универсальный и многофункциональный грузозахватный орган. Изначальные возможности простого захвата груза на крюк часто расширяются за счет использования различных дополнительных приспособлений, таких как траверсы, чалки, «пауки» и т. д.
• Грейфер. Основное назначение — захват и перемещение сыпучих грузов. Используется в строительной индустрии и горнодобывающей промышленности.

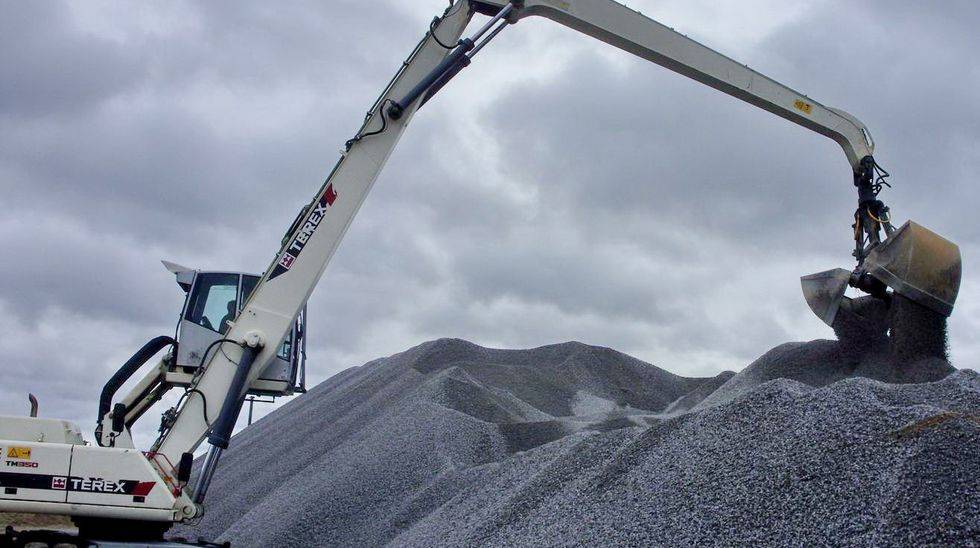

Грузоподъёмный кран с грейферным ковшом

Электромагнит. Преимущественно применяется в отраслях промышленности, связанных с добычей и переработкой металлов.

Клещевой захват. Такая система служит для фиксации штучных грузов, у которых один из пространственных размеров значительно превышает два остальных. Например, клещи часто применяются при заготовке и переработке леса.

Спредер. Специализированный рамный захват, предназначенный для работы с контейнерами.

Многие виды грузоподъемных кранов имеют возможность смены грузозахватного органа. Сегодня тенденция в краностроении движется в сторону унификации и расширения технологических возможностей за счет использования различных грузозахватных органов на одной машине. Например, современные железнодорожные краны, изначально работающие с крюковой подвеской, способны быстро сменить рабочий орган на грейфер или электромагнит.

Арендовать грузоподъемный кран и другую строительную технику вы можете у нас. Просто позвоните по номеру 8 (964) 853-20-26, и менеджер ООО «СтройСпецТранс» ознакомит вас с ценами и условиями предоставления аренды.

Приборы и устройства безопасности

В мостовых электрических кранах применяют колодочные и дисково-колодочные тормоза. В колодочных тормозах тормозные колодки прижимаются к наружной поверхности тормозного шкива, а в дисково-колодочных — к торцевым поверхностям диска. Тормоза мостовых электрических кранов в нормальном состоянии замкнуты и их колодки прижаты к тормозному Диску или к шкиву, когда отключен приводной двигатель механизма и привод тормоза (ст. 125 Правил). Усилие прижатия колодок к шкиву (усилие замыкания тормоза) создается предварительно сжатой замыкающей пружиной. Эти тормоза размыкаются, освобождая механизмы крана, только при включении привода тормоза одновременно с включением приводного двигателя механизма.

При торможении кинетическая энергия движущегося механизма преобразуется в тепловую энергию нагрева поверхностей трения тормоза, при этом температура на поверхности трения может превышать 200 °С. Для повышения стабильности работы тормозов тормозные колодки облицовывают специальными износостойкими материалами, мало изменяющими свои фрикционные свойства при нагреве тормоза.

Если толщина накладки уменьшится вследствие изнашивания в средней части до 1/2, а в крайних частях до 1/3 первоначальной толщины, то накладка становится непригодной к эксплуатации. Фрикционные накладки не ремонтируют, их заменяют новыми. Накладку прикрепляют к колодке медными, латунными или алюминиевыми заклепками. Помимо приклепывания накладок заклепками в настоящее время накладки приклеивают к колодкам термостойкими клеями.

Для полной остановки и удержания механизма или поднятого груза в неподвижном состоянии необходимо, чтобы тормозной момент тормоза был больше крутящего момента, создаваемого приводным двигателем механизма или массой поднятого груза. Превышение тормозного момента над крутящим называют коэффициентом запаса торможения. Для тормозов механизма подъема груза в зависимости от режима работы коэффициент запаса торможения должен быть не менее 1,5 — для легкого режима работы; 1,75 — для среднего режима; 2,0 — для тяжелого и 2,5 — для весьма тяжелого режима работы (ст. 130 Правил).

Каждый крановый механизм снабжен обычно одним автоматически действующим тормозом за исключением кранов, которые транспортируют расплавленный металл, взрывчатые и ядовитые вещества, кислоты и т. п. Механизмы подъема груза этих кранов должны иметь два тормоза, действующие на один вал независимо друг от друга (ст. 131 Правил).

Крановые колодочные тормоза снабжаются электромагнитным приводом или приводным электрогидравлическим толкателем. Приводные электромагниты бывают постоянного (П) и переменного (Т) тока, поэтому крановые тормоза обозначаются индексами ТКП или ТКТ с соответствующей цифрой, указывающей на диаметр тормозного шкива. Тормоза с электрогидравлическими толкателями обозначаются индексами ТКТГ с цифрой, указывающей на диаметр тормозного шкива, и подключаются только к трехфазной электрической сети переменного тока напряжением 220/380 В.

В качестве тормозного шкива в основном используют одну из половин муфты, соединяющей ротор приводного двигателя с входным валом редуктора (ст. 129 Правил). Тормозную полумуфту обязательно устанавливают на входном валу редуктора. Это необходимо для того, чтобы при разрушении пальцев муфты механизм остался заторможенным. Если тормозную полумуфту закрепить на валу ротора приводного электродвигателя, то при поломке пальцев муфты механизм останется расторможенным, что приведет к аварии.

Кран портальный – это… Что такое Кран портальный?

кран портальный — Кран стрелового типа передвижной, поворотный на портале, предназначенном для пропуска железнодорожного или автомобильного транспорта [ГОСТ 27555 87 ИСО 4306/1 85] кран портальный Поворотный грузоподъёмный кран стрелового типа на портале… …   Справочник технического переводчика

КРАН ПОРТАЛЬНЫЙ — поворотный грузоподъёмный кран стрелового типа па портале (Болгарский язык; Български) портален кран (Чешский язык; Čeština) portálový jeřáb (Немецкий язык; Deutsch) Vollportalkran mit Drehkran (Венгерский язык; Magyar) portáldaru (Монгольский… …   Строительный словарь

Кран портальный (козловой) — подъемный кран, у которого стрела и поворотная платформа установлены на П образном портале, перемещающемся по рельсовому пути. Применяют в качестве монтажного оборудования для подъема и перемещения грузов на мостостроительной площадке, а также на …   Строительный словарь

портальный кран — грузоподъёмный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, в гидротехническом строительстве и т. д. Грузоподъёмность до… …   Энциклопедический словарь

Кран подъёмный — Подъёмный кран предназначен для подъёма и перемещения грузов при проведении строительных, монтажных, ремонтных, погрузочно разгрузочных и других работ. Кран представляет собой грузоподъёмную машину циклического действия. Содержание 1 История… …   Википедия

ПОРТАЛЬНЫЙ КРАН — подъемный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, гидротехническом строительстве и т. д. Грузоподъемность до 300 т,… …   Большой Энциклопедический словарь

Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue)  кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы. Выпускаются в… …   Википедия

ПОРТАЛЬНЫЙ КРАН — см. Краны подъемные. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

Механизм подъема груза мостового крана

Один из главных узлов мостового крана — грузоподъемный механизм, именно он реализует главную задачу конструкции — доставка предмета на определенную высоту. Механизм подъема размещен непосредственно на каретке, рассчитанной на разные весовые нагрузки. Составляющие элементы узла: электрический двигатель мостового крана с приводом, трансмиссионные валы, горизонтальный редуктор, грузовой канат, барабан для накрутки.

В зависимости от привода подъемного механизма, их разделяют на ручные и электрические. На электрических роль подъема веса совершает электроталь (тельфер), а для движения самой машины используются электронные мотор-редуктора ходовых колес. В ручном механизме роль подъемника выполняет ручная таль, а перемещение происходит благодаря механическому ручному приводу.

• Тали электрические

• Тали ручные

предлагает широкий выбор крановых опций и запчастей, повышающих производительность и надежность работы механизмов крана. В нашем ассортименте Вы найдете частотные преобразователи, весы, ограничители грузоподъемности, троллейный токоподвод и радиоуправление.

Механизм передвижения мостового крана: основные параметры

Механизм передвижения включает в себя электродвигатель мостового крана, который взаимодействует через редуктор с ходовой частью, снабжен ходовыми колесами (приводными и неприводными).

Передвижение мостового крана происходит по подкрановым путям. Подкрановый путь, по типу опоры, бывает опорным (для опорных конструкций) и подвесной (для мостовых кранов подвесных). С учетом этого, различают рельсовый или балочный подкрановый путь. Как правило, для подкрановых путей опорного крана используют рельсовые балки или полнотелый квадрат, если масса перемещаемого объекта свыше 20 тонн — специальные крановые рельсы. А для путей подвесного типа кранов используются балки типа М.
