Меряем штангенциркулем все что надо знать об измерениях

Как работать со штангенциркулем

Процесс измерения начинают с подготовки инструмента. Его очищают от пыли и смазки, совмещают губки для наружных измерений. Шкала на штанге и первая отметка на нониусе должны совпадать с нулевой риской. 10 отметка на нониусной шкале – с риской 19 мм на шкале штанги.

Цифровой штангенциркуль готов к работе, если стрелка показывает на «0». Нулевой показатель должен быть на дисплее электронного прибора. Как пользоваться штангенциркулем? Видео поможет новичкам правильно пользоваться прибором, измерять толщину стенок деталей, диаметр изделий, глубину отверстий.

Как проводить измерения штангенциркулем

Для определения параметров наружных поверхностей работают с большими губками.

  1. Раздвинуть губки на необходимую ширину, передвигая рамку.
  2. Зафиксировать между ними деталь так, чтобы лезвия плотно прилегали к её поверхности: используют регулировочный винт.
  3. Проверить точность установки прибора: перекосы губок недопустимы.
  4. Отложить деталь, расшифровать информацию.

Как правильно измерить штангенциркулем внутреннюю поверхность детали?

  1. Выставить шкалу на «0».
  2. Малые губки помещают внутрь детали.
  3. Раздвигают губки: они должны коснуться внутренней поверхности.
  4. Зафиксировать с помощью винта положение штангенциркуля.
  5. Проверить точное прилегание лезвий губок.
  6. Изучить параметры.

При измерении штангенциркулем глубины отверстия, используют глубиномер. Его выдвигают из штанги, передвигая рамку. Считывают параметры после того, как планка достигает дна отверстия.

Как определить показания на штангенциркуле

При считывании информации размеров наружной, внутренней поверхности детали, её глубины, принимают во внимание показатели на основной и дополнительной шкале

  • Основной размер детали определяют по разметке на штанге прибора там, где находится нулевая отметка нониуса.
  • Доли миллиметра высчитывают по рискам шкалы нониуса или на циферблате стрелочного механизма.
  • Основной показатель и размеры на дополнительной шкале складываются.

Если нулевая отметка нониуса на штанге находится между цифрами 22 мм и 23 мм, то размер детали 22 мм. Чтобы определить показатель нониуса, необходимо установить, какая риска дополнительной шкалы совпадает с разметкой на штанге. Точное взаиморасположение даёт показатель доли миллиметра.

Если риска нониуса находится между двумя штрихами основной шкалы, то принимают во внимание наименьшее число. Риска нониуса находится между показателями 4 и 5 линейки штанги, доли миллиметров будут составлять «4». Общий размер детали — 22,4 мм

Общий размер детали — 22,4 мм.

Подобным образом считывается информация с циферблатного устройства. Электронный прибор показывает на дисплее уже общий результат: скорость измерения 60 сек. Прибор подключают к компьютеру, выводят данные на жёсткий диск для дальнейшего анализа информации.

После завершения работы штангенциркулем регулировочный винт на приборе ослабляют, губки раздвигают на 2 мм. Все составляющие детали протирают ветошью от пыли и масла, устройство укладывают в футляр.

Штангенциркуль не относится к сложным измерительным приборам. Он прост в использовании. Точность показателей удовлетворит самых требовательных мастеров. Прибором измеряют не только параметры деталей. Его используют, чтобы мерить диаметр сверла, отверстий, камней в ювелирной промышленности.

https://youtube.com/watch?v=Nobw6s9k4dQ

Как пользоваться стуслом

Для получения прямого или угла 45º без разметки, удобно использовать приспособление, которое называется стусло. С помощью стусла удобно пилить в размер под углом наличники для дверей, багет, плинтуса и многое другое. Распил получается с требуемым углом автоматически.

Достаточно отмерять длину, вложить полоску материала между вертикальными стенками стусла и удерживая рукой выполнить распил. Для получения качественного торца доски следует использовать пилу с мелкими зубцами. Хорошо подходит ножовка по металлу. Удается распиливать даже лакированные доски без сколов лака.

Угол 45 0 при пилении с использования стусла, получается также легко, как и прямой. Благодаря высоким направляющим стенок стусла можно распиливать доски разной толщины.

Стусло можно купить готовое, но его не сложно сделать самостоятельно из подручного материала. Достаточно взять три доски из дерева или фанеры подходящего размера, и к боковым торцам одной из них саморезами прикрутить две другие. Сделать направляющие пропилы под требуемыми углами и приспособление стусло готово.

В домашней мастерской кроме разнообразных измерительных инструментов должен быть и штангенциркуль, который часто нужен там, где не подходит рулетка или линейка.

Ниже мы рассмотрим, что представляет собой подобный измерительный инструмент, какие виды встречаются и как им правильно пользоваться, чтобы получить максимально точные данные измерений.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный.Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Специальные штангенциркули

Наряду с универсальными инструментами существуют и специальные модели, которые используют только для узкого ряда измерений.

Если и можно встретить в продаже такой штангенциркуль, цена на него будет очень высокой – от трех тысяч рублей.

  • ШЦЦТ предназначен для замеров параметров труб. Это трубный штангенциркуль.
  • ШЦЦВ используют для замеров внутренних размеров. Он оснащен цифровым дисплеем.
  • ШЦЦН – это аналогичный инструмент, но предназначен уже для размеров внутренних.
  • ШЦПУ – цифровой универсальный измерительный инструмент. Он комплектуется комплектом насадок для труднодоступных мест. Назначение штангенциркуля – измерение межцентровых расстояний, толщины стенок труб, наружных, а также внутренних диаметров.
  • ШЦЦД – устройство для измерения толщин тормозных дисков и похожих деталей. Он имеет различные специальные выступы.
  • ШЦЦП – этот инструмент используется для выполнения замеров остаточной глубины протектора покрышки автомобиля.
  • ШЦЦМ предназначается только для выполнения замеров межцентрового расстояния.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале

Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

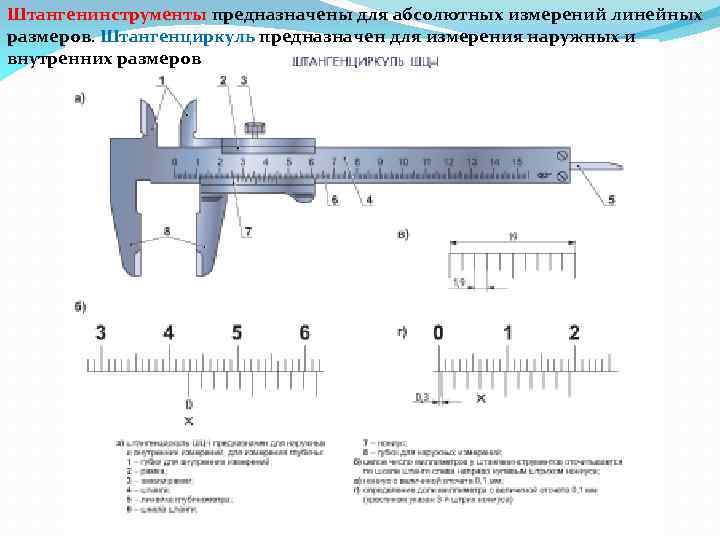

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

  1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
  2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
  3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
  4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
  5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
  6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
  7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
  8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

  1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность

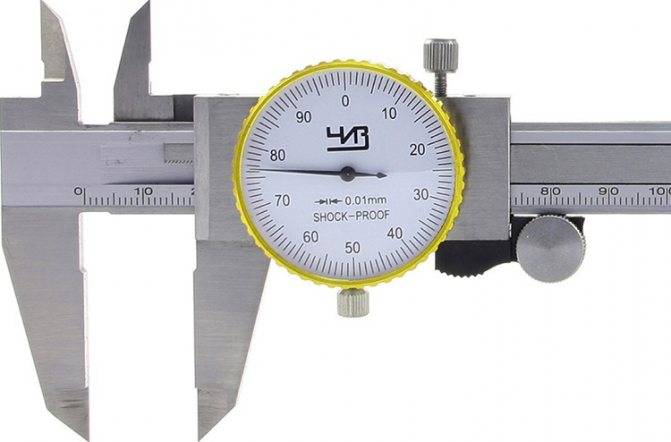

  2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
  3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно!Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части. Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

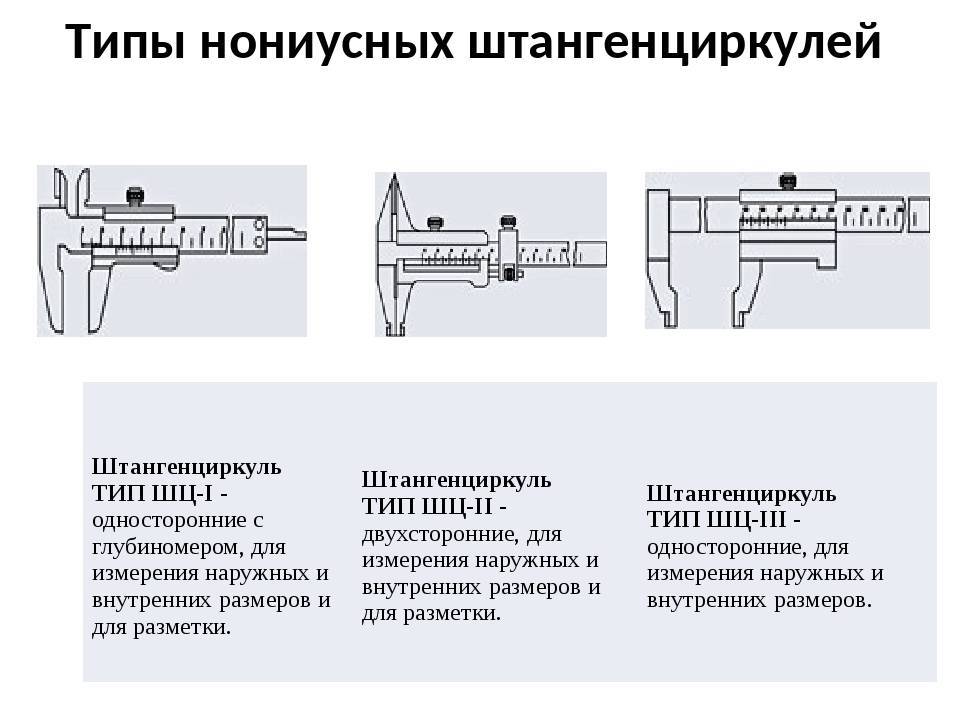

  • ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
  • ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
  • ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

  1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
  2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
  3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
  4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
  5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как пользоваться штангенциркулем

Для работы что с механическим, что с цифровым устройством необходимо знать общие принципы его эксплуатации.

С помощью штангенциркуля можно выполнять такие измерения.

  • Внешний размер детали – длину, ширину, толщину, диаметр.
  • Внутренний размер отверстия или полости – диаметр, ширину, длину.
  • Глубину отверстия или полости.

Также с помощью инструмента можно определить внешний (для наружной) или внутренний (для внутренней) диаметр резьбы. При этом для выяснения номинального диаметра, по которому и маркируется изделие, придется воспользоваться таблицами.

Мерить штангенциркулем любые размеры следует в такой последовательности:

максимально свести (для внешних замеров) или развести (для внутренних замеров) измерительные губки прибора. Для замера глубины выдвинуть глубиномер так, чтобы его конец упирался в дно отверстия, а край штанги – в край отверстия

Важно при этом сохранить соосность отверстия и прибора;
при необходимости зафиксировать ползунок зажимным винтом или просто аккуратно снять/извлечь прибор;
снять показания. Для цифрового прибора достаточно увидеть показания на дисплее, для механического – отметить положение бегунка на разметочной шкале и положение рисок разметки на нониусе.

Вначале отмечается целое число (миллиметры) по основной шкале.

Далее уточняется дробное число, то есть десятые и/или сотые доли миллиметра.

Для этого необходимо определить, какая по счету риска на разметке нониуса точно совпадает с любой из рисок основной шкалы.

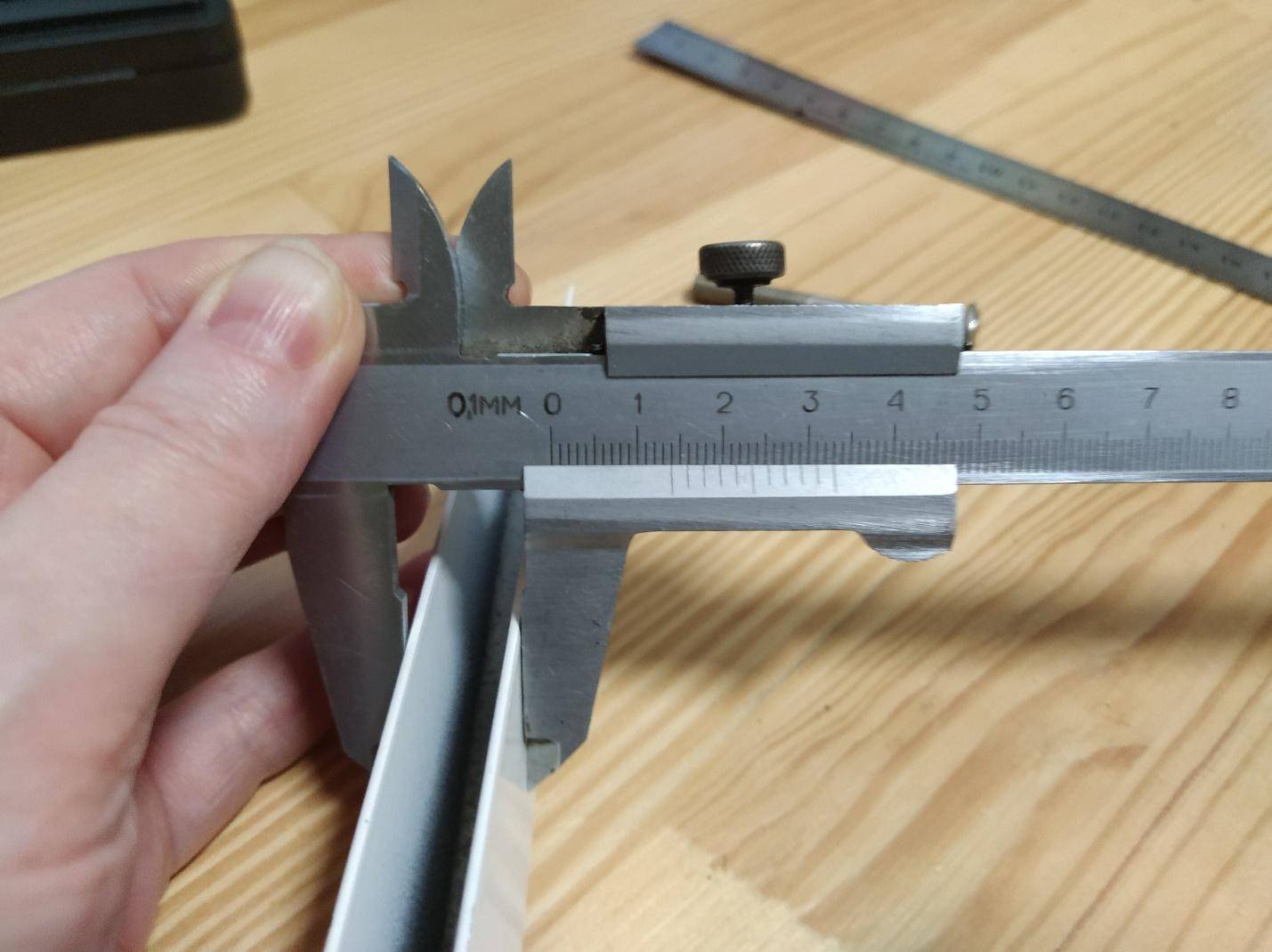

Примеры использования штангенциркуля (для сравнения измерение штангенциркулем цифрового типа тех же размеров).

На втором фото хорошо видно совпадение девятой риски шкалы нониуса с делением шкалы штанги. Следовательно, размер составляет 14,9 мм (производитель указывает 15 мм).

При измерении гладкой части стержня болта механический штангенциркуль дает размер 5,4 мм.

Цифровой при таком же измерении дал диаметр 5,3 мм.

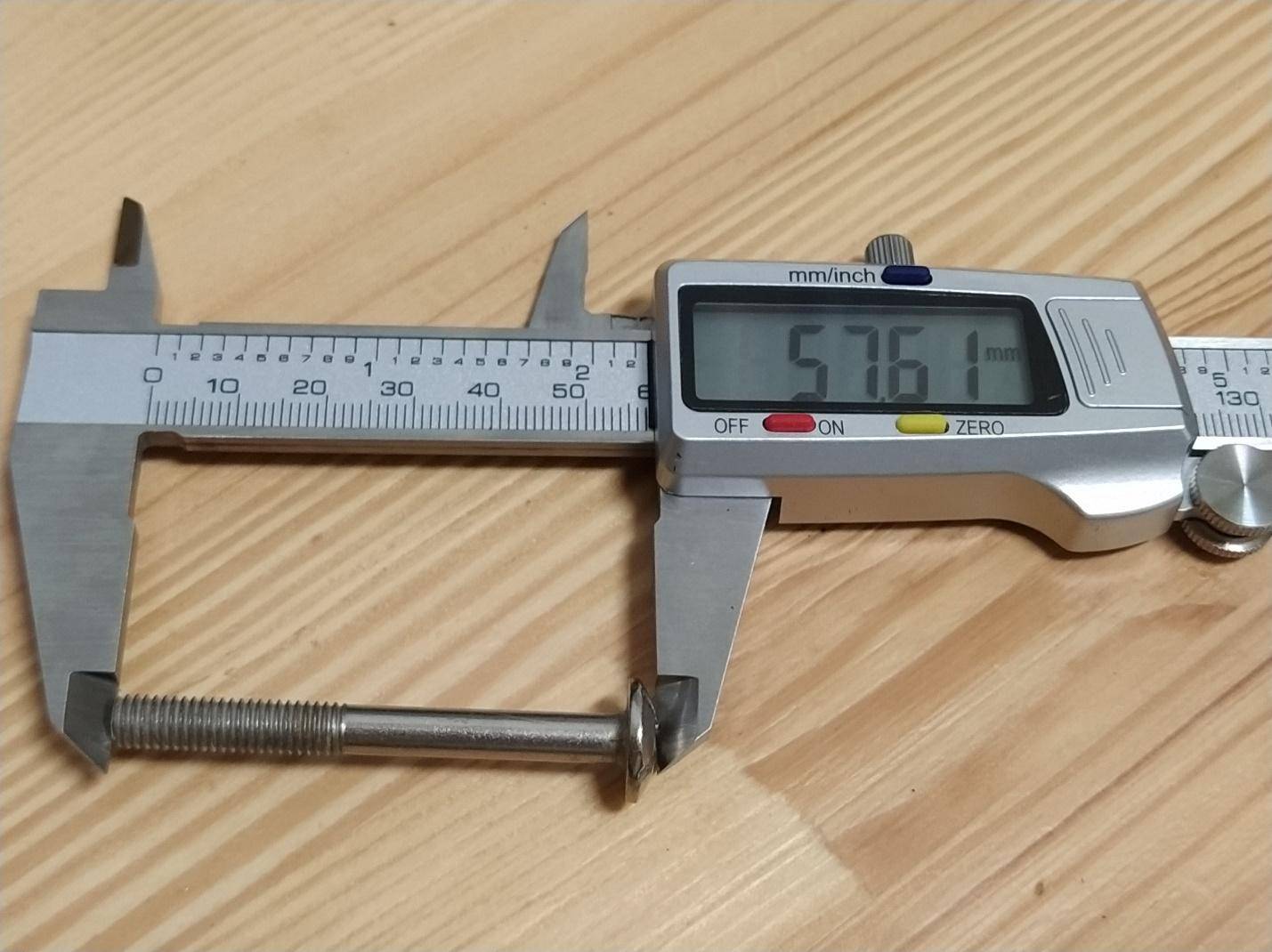

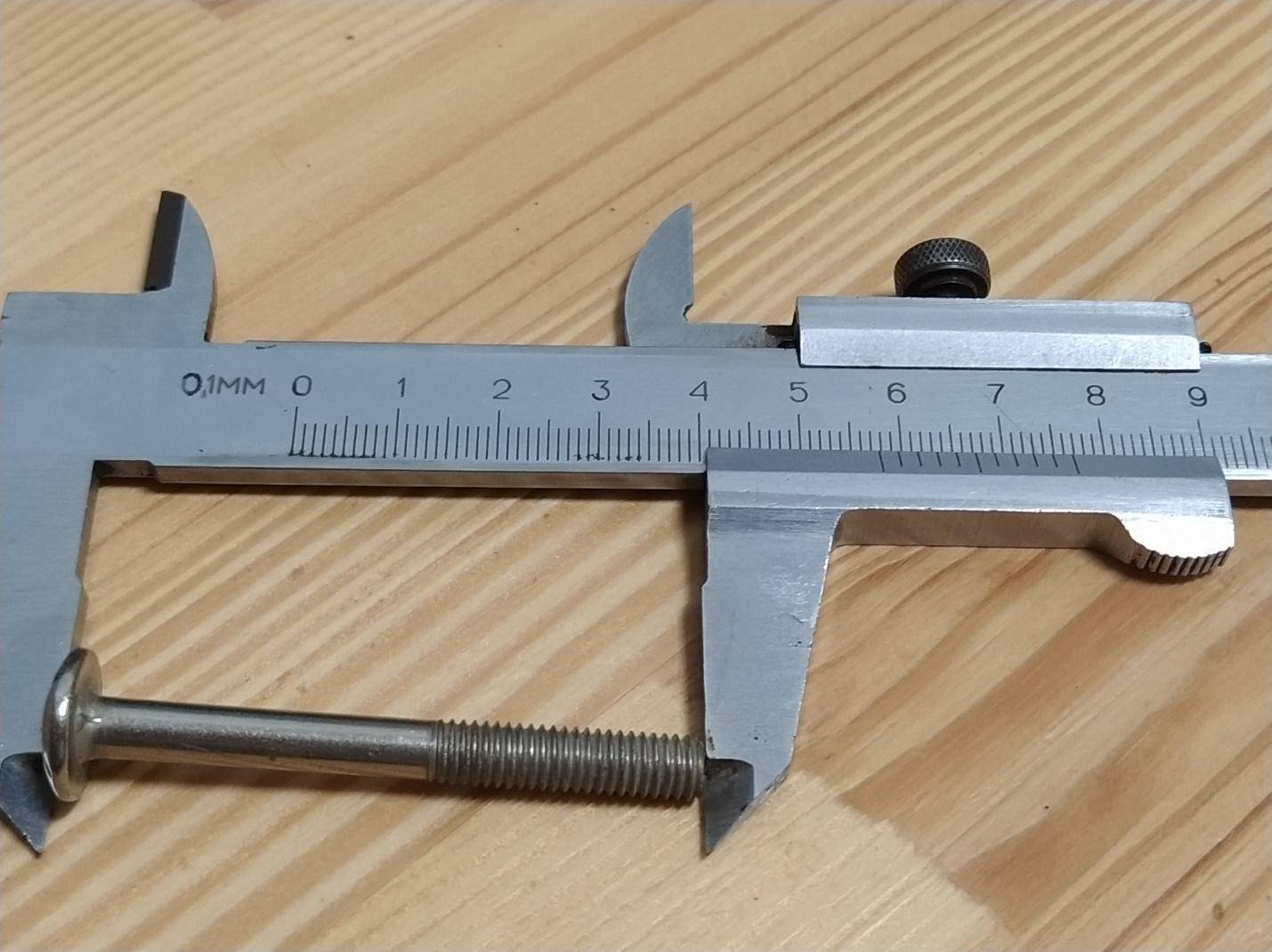

При замере длины болта разница также на десятую долю миллиметра – 57,7 мм для механического и 57,61 мм для электронного измерителей.

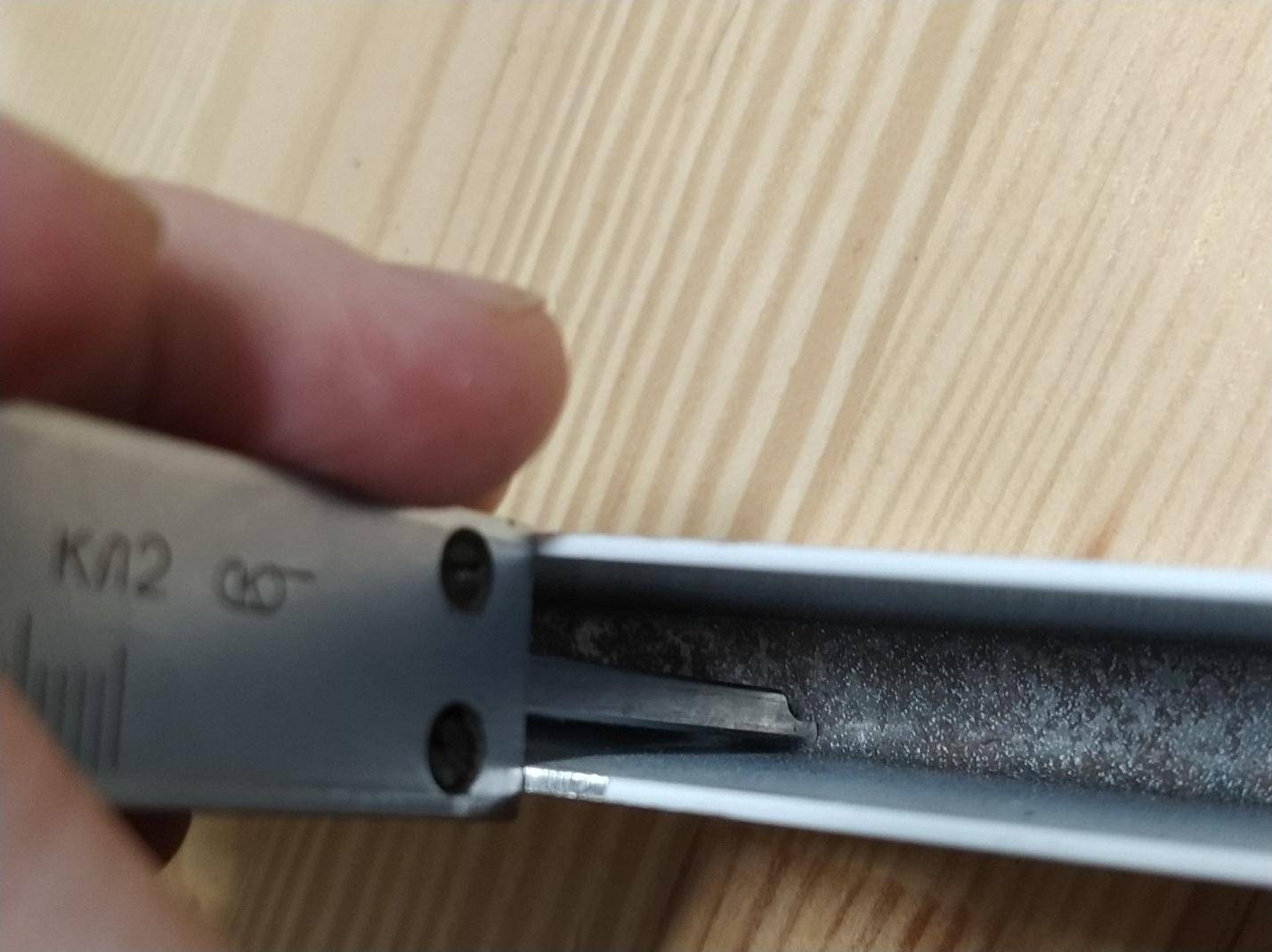

При замере глубины полости окончание штанги установлено так, чтобы края упирались в край детали, а глубиномер – в дно полости. При этом штангенциркуль установлен максимально ровно, по нормали к дну полости.

Полное совпадение на восьмой риске нониуса, следовательно, глубина составляет 34,8 мм.

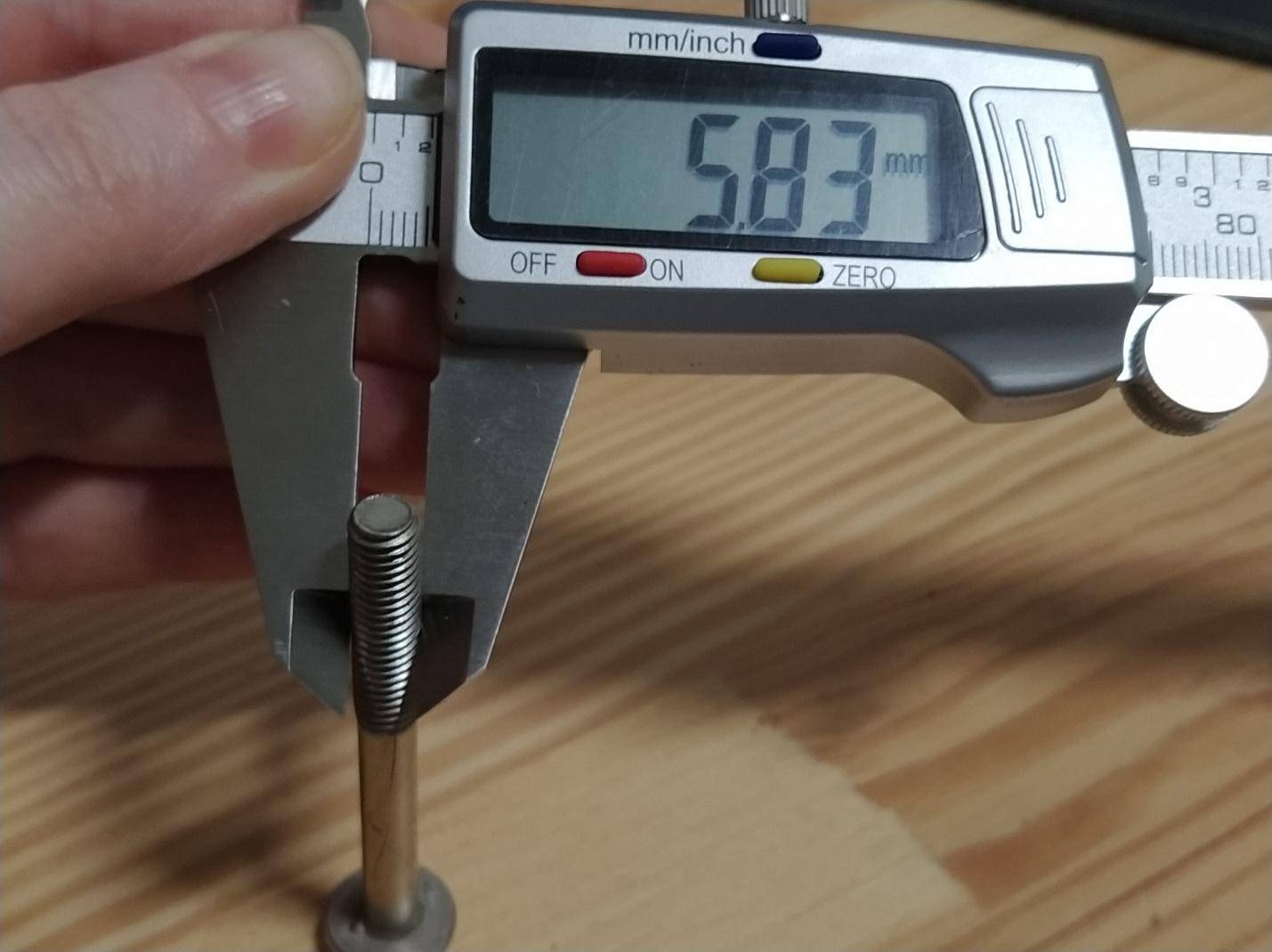

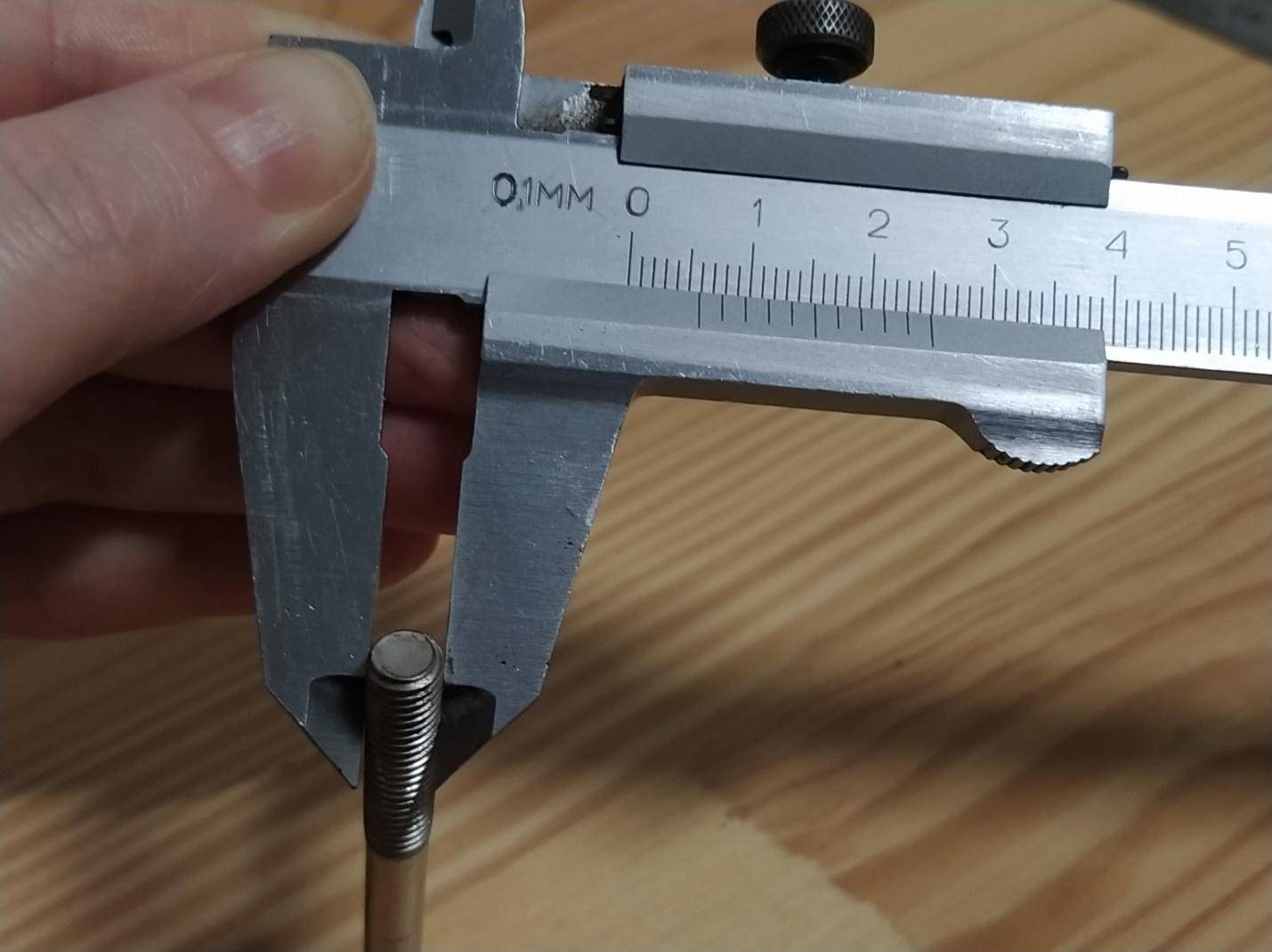

При измерении резьбы показания обоих приборов совпали – 5,8 мм

Обратите внимание: чтобы губки измерителя не попали между витками резьбы, необходимо располагать прибор немного под углом, около 35…50 градусов к оси резьбового изделия

Как хранить инструмент

Для полноценной и качественной работы прибора  его хранят в специальных чемоданчиках или кейсах, чаще всего с мягким покрытием.

Такой кейс защитит прибор от пыли, ударов и других повреждений

После каждого измерения прибор следует обязательно убирать в коробку. Перед этим протереть все рабочие поверхности мягкой тряпкой. Лучше освободить винт, слегка ослабить губки отвести их на некоторые расстояние, чтобы исключить трение заостренного металла друг о друга. Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.

Watch this video on YouTube

Также мы ждём ваших комментариев и вопросов ниже под статьёй. Редакция HouseChief.ru всегда готова дать полезную и достоверную инструкцию по любому интересующему вас вопросу.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

  1. Выдвинуть планку путем перемещения подвижной рамки
  2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
  3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
  4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.
