Мотоблок каскад замена сальников редуктора

Устройство

Мотоблок МБ 1 был очень популярен в свое время, а именно, в восьмидесятых – девяностых годах прошлого века.

Тогда рынок спецтехники, если таковым его можно назвать, был наполнен продукцией советских заводов, среди продукции которых техника «Луча» считалась одной из лучших в своем роде. Мотоблок «Луч» МБ 1 уверенно конкурировал с аналогичным мотоблоком «Нивой».

Он исправно выполнял свою основную функцию – обработка поля или огорода, перевозка грузов: урожая, дров, стройматериалов. Именно тогда началось распространение самодельных прицепов, и устоялась тенденция к превращению этих мотоблоков в минитракторы.

Хоть и технические характеристики «Луч» МБ 1 во многом уступают современным мотоблокам, во время пика его распространения они были на высоте – масса устройства в собранном виде равняется ста килограммам, скорость от 3,6 до 9 километров в час, на ровной трассе, груженый, он стабильно выдает 8-99 километров в час.

Разгон до сотни, в принципе возможен, но только в очень специфичных условиях, которые вряд ли кто-нибудь воссоздавал. Расход топлива 1,5-2 литра в час, объем топливного бака 3,6 литра, поэтому опытные водители всегда имеют про запас канистру с топливом.

Большой его плюс в том, что в двигатель не требуется постоянная заливка масла – достаточно своевременного ТО, по необходимости. Мотоблок достаточно легок в управлении – больших физических усилий этот процесс не требует.

Минимальное пространство, необходимое для разворота имеет радиус всего 1100 миллиметров. Движение мотоблока – плавное, благодаря цепному редуктору с клиноременной передачей, переключение передач происходит мягко, без рывков.

Более подробно о мотоблоке Луч МБ1 смотрите на видео:

Трансмиссия мотоблока достаточно надежна, имеет два передачи вперед и две назад, а достаточно мощный для такого изделия двигатель – 5 лошадиных сил, обеспечивает хорошую тягу и стабильную скорость. Высокие показатели проходимости и сцепления с почвой достигнуты за счет пневматических шин с большим протектором.

Также МБ 1 удобен для транспортировки благодаря быстросъемным рулю и колесам. Что же касается возможных неполадок, возникновение которых неизбежно в процессе эксплуатации любой техники, тем более изготовленной еще во времена Советского Союза, ремонт мотоблока «Луч» не станет серьезной проблемой.

За все годы, что его используют фермеры, дачники и владельцы хозяйств, накопилось большое количество информации касательно быстрого, недорогого и надежного ремонта. Благодаря опыту его владельцев, которые нашли все причины возникновения неполадок, вы сможете без лишних затрат отремонтировать ваш мотоблок «Луч».

Неисправности, насколько серьезными бы они не казались, можно устранить в домашней мастерской, с помощью самого обычного инструмента, не прибегая к помощи специалистов. Единственное, что требуется от вас – диагностировать поломку как можно точнее, а далее дело за малым.

Наиболее распространенные неполадки мотора

Движок мотоблока Каскад может бесперебойно служить многие годы, если придерживаться всех условий по эксплуатации. Все же рано или поздно технике свойственно выходить из лада и чаще всего может подвести мотор. Существует 2 категории поломок, в случае если техника не заводится:

Агрегат не заводится совсем.
Техника работает с перебоями.

Причины поломок движка могут быть разные: начиная от избыточного количества топлива в баке, заканчивая тем, что топливо не поступает в карбюратор. Возможно, при наличии электростартера, может быть разряжен аккумулятор. Также популярной причиной неисправности мотора может быть несовместимость поставленных меток на распредвале и коленвале. В этом случае нужно поставить метки в положение, в котором они совпадут. Обычно на 13 зубе от ВМТ есть черта, которую нужно выставить соответственно черте на распредвале.

Какими бывают редукторы мотоблоков: разновидности и назначение

Одно из ключевых различий мотоблоков — их конструкция. Редукторы агрегатов также различаются по типам. На сегодняшний день используются:

Угловой редуктор. Это устройство соединяет силовую установку и трансмиссию. Благодаря техническим характеристикам и доступности, в продаже довольно популярен среди владельцев фермерских хозяйств. Одна из привлекательных сторон этого типа редукторов — возможность его дорабатывать, повышая производительность.
Понижающий редуктор. Механизм этого типа позволяет повышать нагрузку мотора и снижать его количество оборотов. Этот тип редукторов считается наиболее надежным и функциональным, поскольку изготавливается из деталей повышенной прочности и оснащается высококачественной системой охлаждения. Основная привлекательная черта устройства — его высокая производительность в любом режиме нагрузок.
Реверс-редуктор. Как видно из названия, этот механизм имеет функцию заднего хода. Монтируется он на главном валу. Недостатками этого типа устройств можно считать невысокую производительность и малую скорость.
Шестереночный редуктор. Этот тип редукторов наиболее распространен на тяжелых моделях мотоблоков. Обладает достаточно простой конструкцией и высоконадежен, однако довольно сложен в обслуживании.
Червячный редуктор. Этот механизм оснащен особым винтом и зубчатым червячным колесом. Все детали этого устройства отличаются повышенной прочностью, благодаря чему такие редукторы надежны и долговечны. Отличительной особенностью является пониженная угловая скорость и крутящий момент наиболее высокого типа. Особенности конструкции обеспечивают агрегату с таким редуктором при работе плавный ход и способность издавать минимум шума.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки оснащаются различными по собственной конструкции и назначению редукторами. Применяемые для работы сельскохозяйственных машин механизмы делятся на последующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и коробки агрегата. Хорошие свойства и низкая цена такового узла делают его одним из более фаворитных посреди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем, значительно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задачка механизма этого типа заключается в увеличении мощности мотора и понижении количества его оборотов. Такие редукторы числятся одними из более надежных и действенных устройств, потому что они состоят из крепких железных деталей, которые фактически не поддаются износу, и штатной воздушной охлаждающей системой. Мотоблоки, оборудованные такими редукторами, просто управляются с хоть какой нагрузкой, и могут решить огромное количество хозяйственных задач;

Реверс-редуктор – этот механизм оборотного вращения устанавливается меж коническими шестернями, которые, в свою очередь, размещаются на главном валу мотоблока. Данная реверсивная схема достаточно ординарна, по этому ее разборка занимает менее 10 минут. Главное преимущество реверсивного редуктора заключается в способности заднего хода. В числе недочетов следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа оснащаются томные мотоблоки. Он употребляется в большей степени для передачи вращающего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Посреди главных плюсов шестеренчатого редуктора следует выделить высшую надежность и простоту конструкции. Единственный минус такового механизма заключается в трудности при обслуживании. Все же, большая часть производителей мотоблоков оснащают свою технику конкретно шестеренчатым редуктором. Если вы планируете сделать самодельный редуктор, то идеальнее всего сделать механизм конкретно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для производства каждого из частей такового редуктора употребляются материалы, владеющие завышенной прочностью. Передаточные числа червячных редукторов колеблется в границах от один до 4. Количество передач впрямую находится в зависимости от количеств резьбовых каналов на винте механизма. Посреди основных преимуществ червячного редуктора следует выделить высшую эффективность механизма. Он используется при производстве техники, от которой требуется пониженная угловая скорость и очень высочайший вращающий момент. Червячный редуктор обеспечивает плавный ход и малый уровень шума при работе мотоблока.

Любой из перечисленных типов устройств обладает своими преимуществами и недочетами. Об этом следует держать в голове, выбирая мотоблок, укомплектованный тем, либо другим редуктором.

Как сделать?

Энтузиасты-мастера уверяют, что простой редуктор для мотоблока можно выправить своими руками в домашней мастерской. Для этого нужно иметь определенный набор инструментов и мало-мальские навыки работы с ними.

Вам понадобится:

линейка и штангенциркуль;
набор разных отверток;
ножовка;
плоскогубцы и кусачки;
тиски;
молоток;
сварочный аппарат при необходимости;
запчасти и расходные материалы (сальник, резиновая прокладка, болты, шестерни, цепь или ремень, подшипник, валы).

Конечно, для строительства необходимы эскизы. Поэтому в случае отсутствия навыков их самостоятельного построения можно обратиться к уже готовым из интернета или специализированных журналов.

Если преобразователь создается на основе уже имеющегося старого, то вначале следует его разобрать, вынуть ненужные детали и доработать.

Кстати, шестерни и валы можно извлечь из старой бензопилы.

Далее следует рассчитать передаточное число. Оно необходимо, чтобы подобрать количество шестеренок и длину валов. Обычно за основу берут количество холостых оборотов коленвала и плюсуют к нему 10 процентов.

Простой самодельный редуктор обходится двумя противоположными валами. С одной стороны устанавливается шестерня, в которой нужно высверлить отверстие, с другой – вал в комплекте с обоймой и подшипниками. Далее выходной вал насаживается на шкив. При этом нужно не забыть изолировать валы сальниками, чтобы масло не подтекало.

Собранная конструкция вкладывается в корпус, куда заливается смазочное средство или масло. Преобразователь подключают к двигателю. Затем осуществляется настройка, для чего механизм запускают.

Устройство не нужно чрезмерно нагружать при испытании, комплектующие должны приработаться, наладить взаимное действие. Только после проверки и устранения всех недочетов можно использовать редуктор для работ.

О том, как сделать редуктор для мотоблока своими руками, смотрите в следующем видео.

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

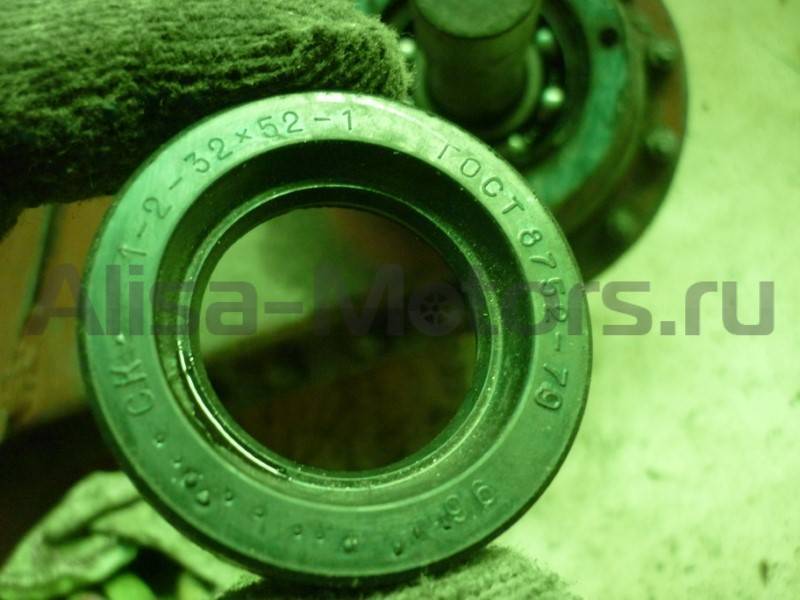

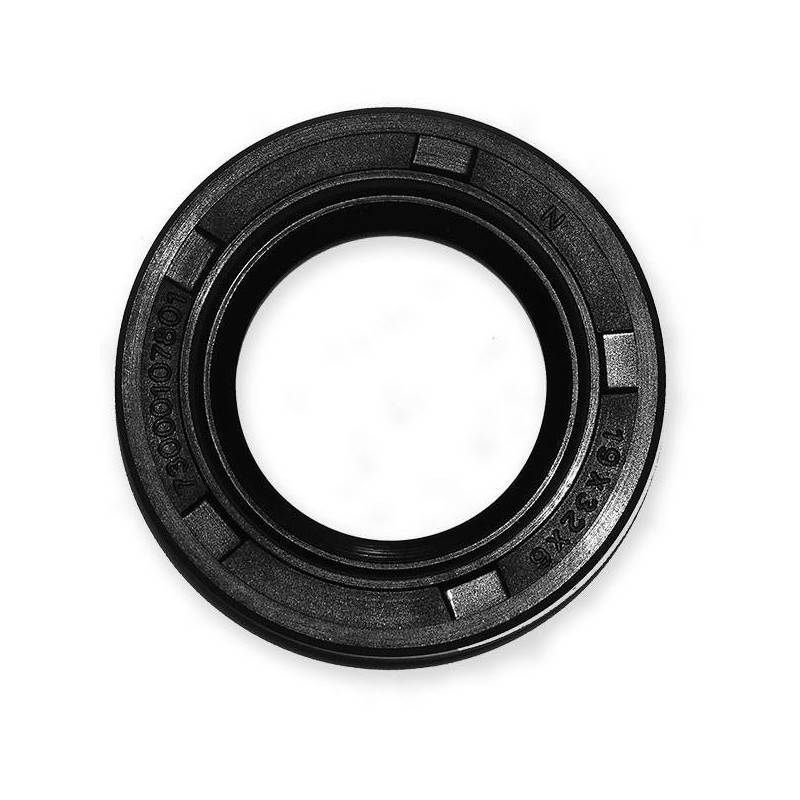

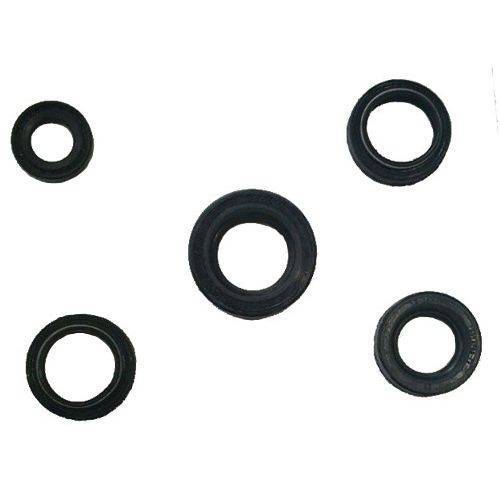

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
Старый сальник заменяется новым, протирается насухо.
Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

снять кожух, которым закрыт двигатель;
снять крышку клапанной коробки;
произвести регулировку (см. ниже);
установить на место крышку клапанной коробки;
поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Разновидности

Производитель отечественной марки «Каскад» выпускает на рынке несколько моделей мотоблоков, которые отличаются по конструкции.

Типы агрегатов.

Угловой – обеспечивает соединение силовой установки и трансмиссии. Чаще используется фермерами для ведения сельского хозяйства. Из особенностей данного типа можно выделить возможность дополнять, усовершенствовать, повышать производительность, уменьшить трудозатраты.
Понижающий – в этом случае механизм обеспечивает повышение нагрузки мотора, а также снижает количество оборотов во время работы. По отзывам обладателей редуктора, он отличается надежностью, многофункциональностью, за счет использования прочного материала при изготовлении каждой детали, а также оснащения высококачественной системой охлаждения. Еще один плюс понижающего типа – высокая производительность при любом режиме нагрузок.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

Ежедневные работы до и после эксплуатации.
Замена масла.
Плановый осмотр.
Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
проверить надежность болтовых соединений;
проверить давление в шинах.

После эксплуатации необходимо:

хорошенько очистить и вымыть мотоблок;
просушить в тени;
смазать все узлы и механизмы;
поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

в баке закончилось топливо;
уровень масла в картере ниже нормы;
система зажигания мотоблока Ока требует регулировки, или вышла из строя;
требуется регулировка карбюратора;
фильтры засорены и требуют замены;
свечи зажигания сгорели, закоптились или подмокли;
сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

ослаб тросик сцепления;
необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
произвести регулировку механизма разобщения полуосей;
проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

Z(0) 1400 I;
Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

на руль ставится кнопка;
генератор крепится к мотоблоку;
в передней части моторизированного устройства закрепляются фары;
посредством проводов, производится соединение от кнопки к генератору и к фаре;
производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Как правильно заменить масло

На полноценную работу устройства влияет своевременная замена масла. Оно способно обеспечить высокую степень производительности, увеличить срок службы мотоблока.

От повышенных нагрузок в первую очередь страдают цепи – они соскакивают из-за повреждения втулок. Чрезмерные боковые нагрузки приводят к скорому износу опорных шайб, что грозит сбоями в работе цепей. В таком случае не рекомендуется задействовать устройство на наклонной поверхности или резко поворачивать.

Мотоблок «Каскад» требует заливать масло каждые 50 часов. Перед тем как выбрать моторное масло и топливо, следует подробно изучить инструкцию по эксплуатации. В разделе «Ремонт» указан список рекомендуемых производителем веществ, подходящих конкретно для вашей модели.

В летний сезон стоит обращаться к маслам серии 15W-40, зимний – 10W-40, подойдет также отечественная продукция. Для трансмиссии же используются – ТАП-15В, ТАД-17И или 75W-90, 80W-90.

Пользуясь мотоблоком, важно не забывать проверять уровень масла, регулярно производить его замену. Только так вам удастся продлить работоспособность своему земельному помощнику

Чтобы правильно поменять масло, необходимо соблюдать следующие правила:

установите агрегат таким образом, чтобы крылья были параллельны поверхности, а редуктор под наклоном;
лучше всего поставить мотоблок на возвышенность, так будет легче слить старое масло;
открутите наливную и сливную пробки, не забудьте подставить емкость или поддон;
после слива старой жидкости, закрутите сливную пробку, через заливную залейте свежее масло.

Установка и замена ремней

Размеры ремней для мотоблока «Ока» и модификаций
Ремень приводной для осуществления переднего хода:	А-1180 вн I ГОСТ 1284.1-89;А-1213 I ГОСТ 1284.2-89.
Ремень приводной для осуществления заднего хода:	Z(0) 1400 I или Z(0) 1400 вн I ГОСТ 1284.1-89.

Ремни снимаются вручную, при помощи ослабления регулировочного болта. Замена ремней производится аналогичными, подходящими по ширине и длине. Желательно приобретать запчасти, в т.ч. и ремни, в магазинах фирменных запчастей для мотоблоков. Такие магазины работают напрямую с заводами-изготовителями.

Видео обзор замены ремней мотоблоке:

Как узнать, натягивать ли ремень?

Если надавить на ремень рукой, он должен лишь немного прогибаться при нажатии. Если они провисают, будет гудеть мотор, возможно даже появление сизого дыма от их перегрева. Изношенные ремни, утопленные в ременные ячейки, нужно заменять. Сначала следует снять гайки, скрепляющие ременную раму. Далее с помощью регулировочного болта натянуть ремни, периодически проверяя степень натяжения вручную.

Эти же манипуляции проводятся после установки новых ремней с целью их регулирования.

Инструкция по эксплуатации

Чтобы мотоблок прослужил как можно дольше, а работа с ним была простой и комфортной, необходимо соблюдать ряд рекомендаций.

Обкатку нового мотоблока производят в течение 25 часов, после чего доливают масло в редуктор и полностью меняют смазку в картере. Очередную замену масла выполняют через каждые 50 часов работы.
Через каждые 100 ч эксплуатации мотоблок очищают от грязи и пыли, меняют масло в редукторе и устанавливают новые ремни, а каждые 300 часов производят смазку тросиков дросселя и сцепления.
Установка дополнительных модулей, таких как плуг, помпа, фреза, картофелекопалка или косилка должна выполняться при выключенном двигателе и на ровной площадке.
При пробуксовке колёс на тяжёлых грунтах и глинистых почвах необходимо навешивать на агрегат дополнительные грузы, а при работе с плугом на целине – противовес.

Управлять мотоблоком лицам моложе 18 лет категорически запрещено.
Для продления срока службы аккумулятора мотоблока, хранить его нужно при температуре не ниже 10 градусов. В противном случае плотность электролита снижается, а износ пластин, напротив, возрастает.
Периодически следует проверять воздушный фильтр и натяжение приводного ремня, а также протягивать гайки, которые под воздействием вибрации ослабевают.
При появлении постороннего стука в двигателе либо при обнаружении других неполадок пользоваться мотоблоком запрещается.

О том, как правильно обкатать мотоблок, смотрите в следующем видео.

Мотоблок ока ремонт редуктора своими руками

Разборка и сборка редуктора мотоблоков Ока, Нева, Каскад (МБ-1) Разборка и сборка редуктора МБ-1

Редуктор мотоблока МБ-1 является основой, на которой монтируются другие узлы и агрегаты мотоблока. Поэтому для проведения ремонта редуктора с разборкой необходимо разобрать мотоблок, для чего демонтировать двигатель, рулевую колонку, поддон, кронштейны со шкивами ремней переднего и заднего хода, шкив редуктора, колеса.

Перед разборкой редуктора очистите его от грязи, слейте масло.

Снимите вращающуюся головку с ручки переключения передач, выбив тонкой выколоткой удерживающий ее штифт.

Выверните стопорный винт 11 (рис. 36) и снимите с вала переключения 7 втулку 9 и пружину 10 фиксатора.

Отверните болты 17 (рис. 35), крепящие половины корпуса, затем стяжные болты 7 (2 шт.) и 10.

Положите редуктор на левую половину корпуса, с помощью тонкой отвертки или ножа аккуратно, чтобы не повредить прокладку, расстыкуйте половины корпуса редуктора и снимите правую половину. Простановочные шайбы стяжных болтов оставьте на блок-звездочках.

Примечание. Рекомендуется снимать с редуктора только дефектные детали, не разбирая редуктор полностью.

Для разборки механизма переключения передач снимите с вала переключения 7 (рис. 36) стопорное кольцо б, обеспечив свободный ход звездочек 31. 32 (рис. 35). Выньте шплинт 3 (рис. 36) из резьбовой части ручки 1 переключения, выверните ее (против часовой стрелки) из сухаря 8 и выньте ручку и сухарь из вала.

Снятые детали промыть, дефектные заменить. Манжеты вала переключения заменяйте после его снятия с редуктора.

Собирайте редуктор в обратной последовательности. На стыковочные поверхности половин корпуса нанесите тонкий слой герметика.

Соединение половин корпуса начинайте с центральных стяжных болтов 7 и 10 (рис. 35), затем болтов крепления половин, начиная от средней части редуктора с последовательным переходом затяжки болтов к краям.

Перед окончательной затяжкой болтов проверьте плавность хода движущихся частей редуктора.

Рис. 35. Редуктор мотоблоком МБ-1 (продольный разрез): 1 — ручка переключения; 2 — половина корпуса правая; 3 — прокладка; 4 — цепь (34 звена); 5 — пробка; 6 — палец; 7 — болт; 8 — угольник правый; 9 — блок звездочек второй; 10 — болт; 11 — палец; 12 — цепь (30 звеньев); 13 — блок звездочек третий; 14 — палец; 15 — подшипник; 16 — вал выходной; 17 — болт М6; 18 — крышка; 19 — манжета; 20 — подшипник; 21 — цепь (28 звеньев); 22 — половина корпуса, левая; 23 — угольник левый; 24 — цепь (36 звеньев); 25 — блок звездочек первый; 26 — цепь (46 звеньев); 27 — вал переключения (входной вал); 28 — манжета; 29 — подшипник; 30 — подшипник; 31 — звездочка (первой передачи); 32 — звездочка (второй передачи).

Внутреннее устройство редуктора показано на рис. 36-40.

Рис. 36. Вал переключения: 1 — ручка переключения; 2 — кольцо уплотнительное; 3 — шплинт; 4 — звездочка; 5 — шайба: 6 — кольцо; 7 — вал переключения; 8 — сухарь переключения; 9 — втулка; 10 — пружина фиксатора; 11 — винт стопорный
