Поворотный стол для фрезерных, расточных, сверлильных станков

Рекомендации к изготовлению

При изготовлении фрезерного станка следующие советы могут оказаться полезными:

• Для устойчивой установки станка на любой поверхности следует сделать регулируемые опоры. Они позволят выставить стол на комфортную высоту, что прямо отразится на качестве фрезерования заготовок.
• Чтобы обеспечить долговечность самодельного фрезерного оборудования, на станок наносится защитное покрытие. Краску или лак можно приобрести в любом строительном или хозяйственном магазине.
• Для защиты глаз от разлетающейся стружки конструкция фрезерного стола совершенствуется путем добавления защитного стекла, расположенного на продольном упоре.
• Мощность ручных фрезеров следует подбирать исходя из поставленных задач. Для комфортной работы с большинством материалов потребуется инструмент минимум на 1,1 кВт.
• Для повышения качества обработки и безопасности работы на столе, фреза устанавливается в цангу на 3/4 длины ее хвостовика.
• Для расширения функциональности самодельного стола, система крепления фрезера оснащается так называемым лифтом. Это приспособление реально изготовить своими силами. Оно расширит спектр работ и повысит точность фрезеровки. Схемы и чертежи лифта на основе цепной передачи, домкрата или резьбового упора находятся в свободном доступе.
• Создание фрезерного стола с использованием ручного фрезера – самый простой вариант. Нет нужды для этих целей приобретать новый инструмент. Лучше взять б/у фрезер, например, со сломанными направляющими упорами. Главное – выбрать вариант без повреждений основных механизмов.
• Работать с самодельным фрезером следует в перчатках и плотной одежде (без свободного кроя).
• Для удобного включения фрезера, на боковой части стола предусматривается тумблер или обыкновенный бытовой выключатель. Особенно полезна такая доработка, если электроинструмент не имеет фиксатора кнопки пуска. С внутренней части конструкции устанавливается розетка для подключения фрезера. Кнопка “пуск” навсегда зажимается изолентой.
• При изготовлении стола своими руками следует руководствоваться, прежде всего, не готовыми схемами, а здравым смыслом. На первом месте всегда стоит безопасность работы за станком.

Средства, расширяющие возможности металлообрабатывающего оборудования

Расширить возможности фрезерного оборудования можно применяя дополнительные приспособления.

1. Синусный фрезерный стол. Это приспособление требуется для точной настройки на заданный угол при обработке деталей под различным наклоном. Его основное отличие от поворотного стола в том, что деталь устанавливается на необходимый угол. Стол может представлять собой полусферу, посаженную в основание, или плиту, шарнирно соединенную с основанием. В зависимости от конструкции, чтобы настроить синусный стол для фрезерного стола на требуемый угол используются наборы концевых мер, градуированные боковые планки или поворотный механизм.
2. Стол для сверлильного станка. Он представляет собой координатный стол, который можно установить на фрезерный станок или станок для сверления. Он дает возможность сделать процесс сверления более точным, ускорить и упростить его. Такой стол можно сделать самостоятельно или приобрести заводскую модель.
3. Поворотный круглый магнитный стол для шлифовального или фрезерного станка. Благодаря электромагниту обрабатываемая деталь надежно закрепляется, при этом исключается механическое повреждение поверхности. Его принцип действия основан на том, что деталь фиксируется под воздействием магнитного поля, создаваемого электрокатушками, после того, как через них пропускается электрический ток.
4. Обрабатывающий центр. При необходимости выполнения комплексных работ, например, на предприятиях по производству мебели, оконных блоков, сложных изделий, корпусных деталей целесообразно и экономически обоснованно приобретение обрабатывающих центров. Этот многофункциональный станок позволяет выполнять сверлильные, фрезеровочные операции, расточку, зенкерование, нарезание резьб. Его стоимость компенсируется высокой производительностью и функциональными возможностями.

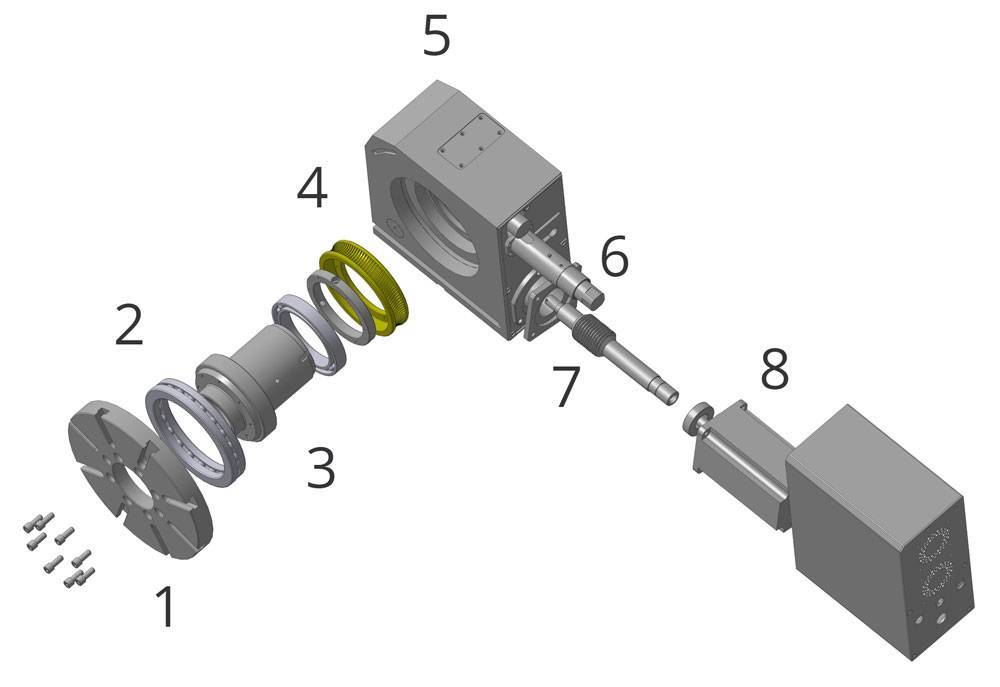

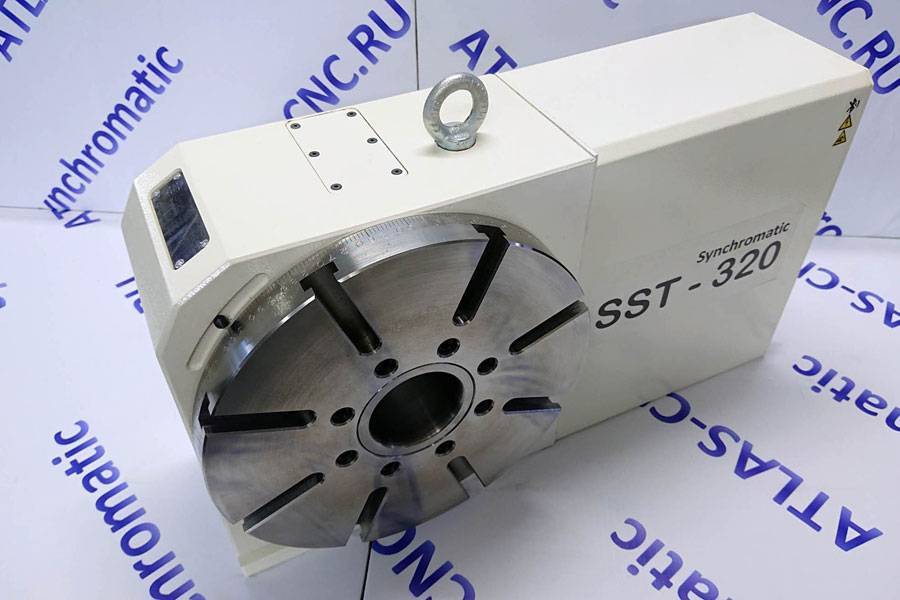

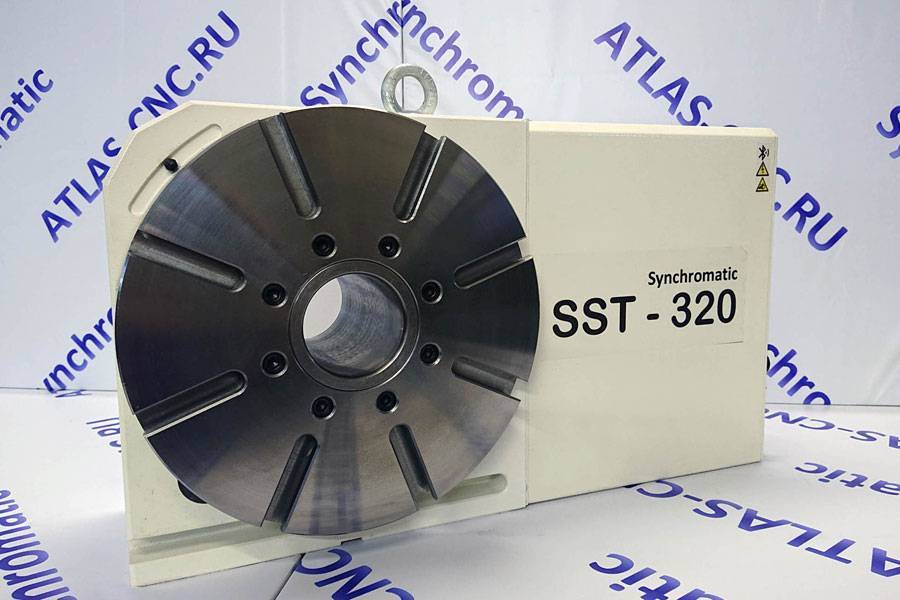

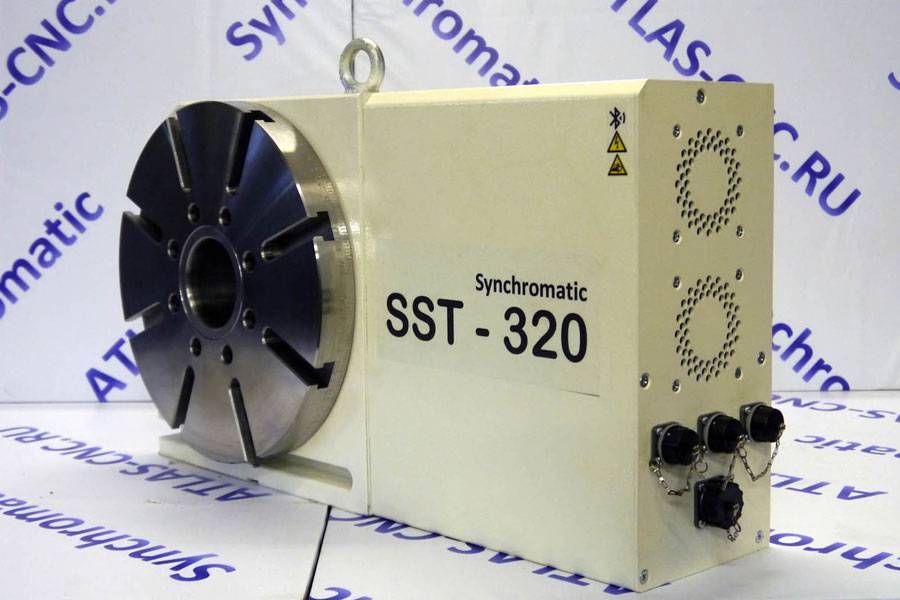

Преимущества поворотных столов Atlas

В конструкции применено множество запатентованных инновационных решений, делающих поворотные столы Atlas широкопрофильным устройством с неограниченным спектром выполняемых задач.

1

Массивное основание из чугуна высокой прочности

Благодаря массивному основанию поворотные столы с легкостью воспринимают динамические нагрузки возникаемые при силовом резании и нарезании червячными фрезами, успешно гася вибрации от инструмента.

2

Увеличенный опорный подшипник

Так же плодотворно на снижении вибраций сказалось решение увеличить размер опорного подшипника и перенести его непосредственно на планшайбу а не на шпиндель, как у аналогичных моделей.

Закрепление заготовок

Для закрепления обрабатываемых деталей на рабочей поверхности конструкции, предназначенной для вращения заготовок, пользуются двумя методами. Первый — это стандартной крепежной оснасткой через Т-образные пазы. Второй метод — использование вакуума.

При вакуумной фиксации нет механических приспособлений, что позволяет вести обработку по всему периметру заготовки. Насос, откачивая воздух, имитирует эффект присоски. Столешницу с такой фиксацией деталей можно устанавливать практически на любой станок. Необходим только внешний насос или компрессор.

Вакуумные модификации выпускаются следующих видов:

• VAC — MAT. Имеет жесткую конструкцию из полимеров. Внутри устроено множество отдельных, изолированных друг от друга отделений. На них можно вести сквозную обработку.
• Шлицевые. Предназначены для закрепления деталей с маленькой контактной площадью или деталей с множеством отверстий.
• Решетчатые. Положенная заготовка создает матрицу контура, из которой затем откачивается воздух, надежно закрепляя деталь.
• С наборными платами. Платами можно собрать конструкцию для закрепления заготовок большой площадью, но небольшой толщины. Подходит для получения неглубоких пазов или для разметки.
• Flip — Pod. Имеет множество присосок, что позволяет вести фрезерование с торцов.

Виды дополнительного оснащения

Конструкция подобных столов отличается по многим параметрам:

• Они могут перемещаться в разных плоскостях, например, механизм, имеющий возможность двигаться горизонтально, одновременно подниматься вертикально, дает возможность выполнять круговое фрезерование, когда необходимо сделать в детали винтовые канавки.
• Механизм, способный наклоняться под различными углами, позволяет проводить обработку стальных деталей, установленных на поверхности под определенным углом. Исчезает необходимость постоянно переустанавливать заготовку, достаточно просто повернуть поверхность стола и зафиксировать ее в нужном положении.
• В таких фрезерных устройствах устанавливаются специальные диски, разбивающие поверхность устройства на рабочие участки. Простой считается горизонтальная плоскость, она используется в небольших малогабаритных установках, позволяет выполнять различные фрезерные операции.

Благодаря поворотному механизму, легко обрабатывать углы заготовки, делать пазы и фрезеровать уступы.

Существуют также особые вакуумные системы, выпускающиеся в нескольких вариантах.

Вакуумная помпа для вакуумного прижима листовых материалов

Деталь прижимается к поверхности поворотного стола специальным вакуумным механизмом, он ее фиксирует в определенном положении. Надежность такого приспособления очень высокая, деталь не двигается во время работы, не повреждается, а также не выходит из зоны видимости мастера.

Самодельный наклонно-поворотный для станков по металлу и дереву

В домашней мастерской, где стоит фрезерный станок, хорошо иметь в числе приспособлений поворотный стол. Они продаются в магазине, если надо изготавливать много деталей. Любители могут сделать приспособление сами.

Необходимые инструменты и материалы

Самостоятельно изготовить приспособление проще всего из токарного патрона. Для этого потребуются инструменты:

• отвертка;
• болгарка;
• ключи шестигранные и торцевые;
• сварочный аппарат.

Поворотный стол состоит из деталей:

• токарный патрон;
• основание с 2 ушами;
• лимб от кульмана;
• прижимы;
• болты;
• 2 диска.

К основанию привариваются ушки с отверстиями под болты для крепления к рабочей поверхности станка. Лимб устанавливается между 2 шайбами выше основания. В теле патрона вырезается смотровое окно, чтобы видеть деления. Деталь зажимается в кулачки и проворачивается вручную.

Чертежи и расчет: При самостоятельном изготовлении приспособления из подручных материалов делается расчет хода червячного вала и количества зубьев на диске через его радиус. Затем подбирается метчик с нужным шагом для нарезки диска.

Пошаговая инструкция

Диск закрепляется на верстаке, одевается на ось. Устанавливаются фиксаторы. Вкручивается возле кромки винт, в который упирается метчик, вставленный в электродрель. Боком он упирается в поверхность диска. При вращении нарезает зуб. Червяк устанавливается в корпус в зацепление с нарезанными зубьями на диске. На его конец одевается лимб с ручкой. Все крепится к основанию.

Техника безопасности

При изготовлении приспособления необходимо проверить состояние инструмента и проводов электродрели и сварочного аппарата, заземление оборудования и розеток. Даже в домашней мастерской следует одевать спецовку с длинными рукавами и защитные очки. Рабочее место, должно быть очищено от лишних предметов и хорошо освещено.

Стол поворотный для фрезерного станка увеличивает функциональность оборудования, позволяет делать более сложные детали с меньшими затратами времени. Для домашнего использования приспособление можно сделать самостоятельно.

Сертифицированные модели

Наличие сертификата говорит о соответствии изделия всем стандартам и требованиям безопасности. Только после проверки по перечню характеристик, выдается сертификат качества. К таким моделям относятся следующие.

PROMA OS-250 250001

Применяется для фрезерных работ, сверления, нарезания резьбы.

Характеристики:

• устанавливается вертикально и горизонтально;
• угол поворота 360⁰;
• пазы Т-образные 6 шт.

Устанавливается на небольшие фрезерные станки для изготовления единичных деталей и небольших партий.

Угол наклона 90 градусов. Установка заготовки упрощается за счет наличия 2 блокирующих болтов.

TSK 200 стол поворотный наклоняемый

Применяют для кругового фрезерования, расточки, создания углов и сложных конфигураций.

Характеристики:

• стол поворотный с наклоном до 45⁰;
• управление механическое;
• высокая точность обработки.

Кроме этих приспособлений, сертифицированы модели Vertex, Энкор корвет, изделия компании Purelogic R&D и многие другие.

Классификация

Рассматриваемый узел представляет собой тщательно отшлифованную поверхность, где имеются так называемые Т-образные пазы, предназначенные для позиционирования обрабатываемой детали. Пазы размещаются либо по дуге окружности, либо в продольном направлении (реже – в поперечном). Соответственно этому различают круглые и прямоугольные поворотные столы.

С наличием такого узла снятие металла (при фрезеровании, строгании и иным подобным операциям) может производиться сразу по трём координатам X, Y, Z, причём с одновременным поворотом заготовки на любой требуемый угол. Функциональность особенно повышается, если горизонтальный поворотный стол  установлен на станке, оснащённом системой ЧПУ. В этом случае допустимо высокоточное оформление таких сложных переходов, как получение спиральных канавок, круглых радиусных переходов и других элементов контура повышенной сложности.

Поворотный стол может быть спроектирован и изготовлен в следующих вариантах:

1. Круглый: здесь возможна обработка заготовок по дуге окружности или получение винтовых поверхностей. При размещении Т-образных пазов по дуге можно устанавливать несколько исходных заготовок одновременно .
2. Вертикально наклоняемый поворотный стол: он допускает фрезерные операции на составных конструкциях, в том числе и располагающихся перпендикулярно друг другу.
3. Вертикально наклоняемый с поворотными дисками: при их наличии на станке можно производить фрезерные операции с несколькими заготовками без их переустановки.
4. Горизонтальный поворотный стол, который обеспечивает возможность для фрезерных работ с заготовками увеличенных габаритных размеров; такой вариант конструкции подходит для малогабаритного оборудования.
5. Поворотный стол, снабжённый вакуумным захватом. При такой конструкции фиксация фрезеруемой заготовки может быть произведена по любой плоскости, в горизонтальном/вертикальном положениях, и под любым углом. Применяется на агрегатах с ЧПУ.

5 Координатные рабочие поверхности – полная автоматизация процесса фрезерования

Координатный стол представляет собой особое приспособление, которое обеспечивает максимально точное передвижение фрезеруемой заготовки либо станочного механизма. Такой СФА оснащается программным управлением и включает в себя:

• механизм и приводы назначения;
• систему электронного контроля за процессом;
• несущую опору.

Координатное устройство для точного передвижения заготовки

Под опорой понимают станину или раму фрезерной установки. В качестве привода, который отвечает за функционирование исполнительного механизма и механические перемещения элементов рабочей поверхности, используются:

• шарико-винтовая пара;
• пара «рейка-шестерня»;
• прямая передача;
• ременная передача.

Координатный стол хорошо показывает себя при эксплуатации только в том случае, если оператор станка грамотно выбирает вид привода. Именно от него зависит плавность функционирования агрегата, точность обработки, рабочая нагрузка на оборудование и скорость выполнения фрезерных операций.

Координатный СФА с системой ЧПУ

Координатный СФА управляется системой ЧПУ, которая может быть аналоговой, импульсной либо цифровой. Чаще всего на отечественных станках используется аналоговое программное управление. Но оно, к сожалению, не может применяться на агрегатах, работающих на высоких скоростях. Импульсные комплексы имеют малую стоимость. Они не эксплуатируются на оборудовании для выполнения высокоточных фрезерных работ. Самыми универсальными и качественными являются цифровые ЧПУ. Они работают по распространенным протоколам Sercos, CAN и другим.

Координатные рабочие поверхности бывают портальными и крестовыми. Первые рекомендовано использовать для фрезерной обработки плоских заготовок. А вот крестовый стол незаменим при выполнении многоосного фрезерования.

Добавим, что на координатные столы допускается установка 2–3 исполнительных механизмов одновременно. За счет этого можно работать сразу с несколькими заготовками, увеличивая тем самым производительность станка.

Модификация поворотных систем

PROMA OS-250 25002501 – предназначено для фиксации заготовок в горизонтальном положении, для сверления отверстий, нарезания резьбы.

PROMA OS-250 25002501

Оборудование также работает в нескольких положениях:

• горизонтальное;
• вертикальное.

Для большей универсальности его следует дополнительно оснастить специальной делительной панелью.

Технологические характеристики:

• угол поворота – 360 градусов;
• вид отверстия – конус МкШ;
• габарит Т-образного паза – 12 мм;
• гарантийный срок – не менее 3 лет.

«Энкор» – это универсальное приспособление, оно дает возможность выполнять на фрезерном станке, следующие операции:

• фрезерные;
• расточные;
• зубофрезерные;
• разметочные;
• сверлильные.

Фрезерный станок Энкор

Такой механизм легко поворачивать на любой нужный угол. Устройство имеет специальное крепление для фиксации обрабатываемых заготовок.

Крепление также происходит прямо на планшайбе, с помощью специальных прихваток и струбцин.

Параметры:

• диаметр -100 мм;
• вид отверстия – конус МТ 2;
• угол Т-образного паза – 90 градусов.

Vertex VUT-6, VUT-10, VUT-12 – этот наклонный механизм был специально разработан в качестве дополнительной оснастки, ее легко использовать в самых разных станках. На фрезерном оборудовании, наклонная система подобного вида, помогает осуществить несколько технологических операций:

• фрезерование по кругу;
• обработка отверстий, разного диаметра;
• фрезеровка шлицов;
• создание пазов;
• фрезерование шпоночных канавок;
• обработка заготовки под заданным углом.

Vertex VUT-6

Поворотный механизм на таком станке остается важнейшей частью всего оборудования. Без него просто невозможно провести обработку большинства сложных заготовок.

Удобный рабочий элемент

Поворотный прибор представляет собой специальный корпус, который фиксируется в рабочей зоне фрезерного станка. После фиксации механизма фрезеруемые элементы начинают двигаться сразу в трёх направлениях:

1. вертикальном;
2. поперечном;
3. продольном;

Если приходится выполнять многогранную обработку разных деталей, то здесь не обойтись без поворотного механизма, для которого свойственны расширенные возможности. В его качестве используется поворотный стол, который делает оборудование более функциональным и производительным. При наличии стола заготовка может вращаться вокруг вертикальной и горизонтальной оси.

В свою очередь, сам поворотный механизм движется в разных направлениях на станке, задавая нужный наклон для будущей детали. Таким образом, приборы с ЧПУ способны обрабатывать спиральные и круглые заготовки. Если речь идёт об оборудовании с ручным управлением, то здесь поворотный механизм будет выполнять переходы, закругляя заготовки и фрезеруя криволинейные поверхности.

Механизм передачи движения

Важнейшей частью будущего устройства, неважно, будет ли это поворотный стол для сверлильного станка или же крестовый вариант, является механизм передачи движения от ручек управления на аппарат. Лучше всего делать привод с механическим типом передвижения, они управляемые вручную. В такой способ специалисты могут добиться большей точности движений, высокого качества выполняемой работы

В такой способ специалисты могут добиться большей точности движений, высокого качества выполняемой работы

Лучше всего делать привод с механическим типом передвижения, они управляемые вручную. В такой способ специалисты могут добиться большей точности движений, высокого качества выполняемой работы.

Компонентами механизма передачи движения выступают:

• рейки и зубчатые колеса, шестерни,
• ременные механизмы,
• шарико-винтовые передачи.

Специалисты советуют выбирать последний вид механизма, особенно если речь идет о крестовинном столе, он обладает многими существенными преимуществами:

• предельно небольшой люфт системы,
• перемещение изделия происходит очень плавно, без рывков,
• работает шарико-винтовая передача тихо,
• при значительных рабочих нагрузках она показывает высокую устойчивость.

Минусом механизма специалисты называют невозможность добиться высокой скорости работы, но если рассматривается стол крестовинный для сверлильного станка, то здесь большая скорость обычно и не требуется.

Чтобы сэкономить, мастеру необходимо попытаться реализовать ременные передачи. Они просты и доступны, но обладают минусами:

• малая точность,
• быстрый износ,
• риск обрыва ремня при нагрузках.

В качестве заключения отметим, что если человек решил изготовить стол для сверлильного станка своими руками, то в этом нет ничего принципиально нереального. Элементарный набор материала и инструмента поможет быстро реализовать поставленную задачу. Задача для специалиста – выбрать правильный вид конструкции и качественно изготовить все ответственные узлы будущего приспособления.

Материал для основания

Перед началом создания устройства нужно подумать, какие именно использовать материалы и запчасти. Предварительная подготовка необходима чтобы они могли дать будущему творению следующие характеристики:

• Нормальный рабочий вес, чтобы один человек мог без ощутимого труда работать с таким столом.
• Простота и универсальность установки. Хорошее изделие обязано подходить под разные типы сверлильного оборудования.
• Максимальная экономия средств на изготовлении. Если разработка окажется слишком дорогой, то не проще ли купить уже готовый предмет.

Чаще всего этим требованиям удовлетворяют такие распространенные и экономные варианты:

Если стол нужен в основном для сверления мягких материалов (дерево, пластик), то алюминий будет лучшим вариантом. Он предельно легок и обладает достаточной прочностью.

Стол переналаживаемый универсальный

Стол переналаживаемый универсальный предназначен для установки и крепления различных по форме и размерам заготовок, обрабатываемых на фрезерных станках. Для установки и крепления сменных наладок на поверхности стола имеются пазы. Силовыми приводами для элементов зажима служат 10 гидравлических плунжеров 1, расположенных на столе и действующих от пневмогидравлического привода. При работе одного плунжера его ход составляет 8 мм, при трех одновременно работающих плунжерах ход каждого составляет 3 мм, для большого количества плунжеров — соответственно меньше. Неработающие плунжеры выключают гайкой 2. Подвод зажимающих элементов и предварительное крепление заготовок производят с помощью рукоятки 3. При давлении воздуха в сети pиз=4 кгс/см2 усилие на штоке может быть отрегулировано в пределах 300-1200 кгс.

Вверх

Стол поворотный

Стол поворотный – это часть оснастки сверлильного и фрезерного станка предназначенная для расширения функциональных возможностей оборудования. С помощью поворотного стола можно без переустановки производить обработку деталей расположенных по окружности, вращать заготовку в различных координатах и выполнять другие операции.

Сфера применения и преимущества

Поворотные столы широко применяются на станках различного назначения — как на автоматических линиях при серийном производстве деталей, так и на отдельных установках.

Это фрезерные, вертикально-сверлильные станки, ковочные молоты, прессы и другое оборудование, где необходимо обеспечить быстрое перемещение обрабатываемой заготовки относительно рабочего органа.

Применяются поворотные столы и при сварочных операциях для выполнения рельефной и точечной сварки.

Так, для фрезерных станков помимо перемещения заготовки в трех основных направлениях (продольное, поперечное и вертикальное), поворотный стол может обеспечить вращение детали в вертикальной и горизонтальной плоскостях.

Стол обеспечивает перемещение заготовки в различных координатах, фиксировать её под требуемым углом наклона и производить высокоточную обработку.

Применение поворотного стола позволяется значительно уменьшить затраты времени на обработку, повысить производительность труда. При выполнении сварочных операций данный вид оснастки позволяет устанавливать деталь вне зоны работы, тем самым не прерывая производственный цикл. Значительно повышаются и функциональные возможности оборудования.

Виды поворотных столов

Поворотные столы для металлорежущих станков и другого оборудования классифицируются в зависимости от возможного направления движения. Существует пять основных типов столов:

• Поворотно-наклоняемые. Может осуществлять поворот заготовки вокруг собственной оси и её наклон на угол от 0 до 90°.
• Поворотный с продольным перемещением. Применяется при фрезеровании отверстий внутри плоских стальных изделий. Есть модели оснащенные делительным диском для разделения рабочей зоны на функциональные части.
• Поворотные горизонтально-вертикальные столы. Обеспечивают возможность эффективной обработки заготовок в вертикальном и горизонтальном положениях. Данная конструкция, в частности, широко применяется при круговом фрезеровании и нарезании винтовых канавок.
• Горизонтальный поворотный стол. Используется для кругового фрезерования, сверления отверстий по окружности и других операций. Наиболее простой и универсальный вариант конструкции.
• Поворотный стол с поперечно-продольным перемещением. Наиболее технологичный вариант конструкции, значительно повышает возможности станка, особенно при отсутствии собственной системы поперечно-продольного перемещения. Стол имеет возможность полного поворота по основанию, что даёт возможность обработки деталей со сложной конфигурацией, поверхности которой расположены под различными углами по отношению друг к другу.

Поворотные столы выпускаются по стандартным размерам. Основные диаметры: 320, 400, 500 и 630 мм.

Конструкция поворотных столов

На рисунке выше представлен наиболее простой вариант конструкции поворотного стола. В корпус стола (11) запрессована втулка (10). В ней вращается шпиндель (2). На шпинделе установлена планшайба стола (1). Также в корпус запрессована и втулка (7). В неё направлен фиксатор реечного типа (5) который входит под действием пружины (6) во втулку (3).

Для управления фиксатора предусмотрена рукоятка (4). Поворот планшайбы осуществляется с помощью подшипника качения состоящего из обоймы (12), колец (14) и шариков (13). Для регулировки осевого зазора применяется гайка (8) и стопорный винт (9).

Стол поворотный горизонтально-вертикальный круглый d300мм

Стол поворотный горизонтально-вертикальный круглый предназначен для использования в качестве дополнительной оснастки преимущественно на универсальных фрезерных станках. Использование поворотного стола позволяет успешно выполнять такие операции как круговое фрезерование, сверление и обработка отверстий, фрезерование пазов и уступов, и других элементов детали через необходимые угловые расстояния. Защёлкивающиеся фиксаторы и кривошипный механизм разъединения надёжно фиксируют стол перед обработкой детали после поворота на необходимый угол. Градуировка шкалы лимба величиной 10”(секунд) и механизм микроподачи по 1’(минуте) способствуют удобной работе с применением поворотного стола.

Диаметр крепежных отверстий – 18мм.

Параметры:

1. Диаметр планшайбы, мм — Ø300
2. Конусность центровочного отверстия — KM4
3. Ширина Т-образного паза стола, мм — 18
4. Углы схождении Т-образных пазов — 60°
5. Ширина паза крепления, мм — 16
6. Модули червяка и червячной шестерни — 2.5
7. Коэффициент подачи червячной передачи — 1:90
8. Градуировка стола 360º
9. Поворот стола при одном повороте червяка — 1′
10. Минимальное значение шкалы — 10»
11. Точность показаний — 60»
12. Максимальный вес заготовки в горизонтальном положении, кг — 250
13. Максимальный вес заготовки в вертикальном положении, кг — 125
14. Вес, кг — 83

При работе стола в вертикальном положении, обрабатываемая деталь может фиксироваться в упорных центрах с использованием задней бабки (в комплект не входит). Для более точного и надежного деления на равные части от 2-х до 66-ти и на кратное 2-м, 3-м, и 5-ти, количеством частей от 67-ми до 132-х рекомендуется использовать делительные диски типов А и В, не входящие в стандартную комплектацию поставки горизонтально-вертикального делительного стола.

Величина отклонений по плоскости, параллельности и перпендикулярности поворотного стола составляет 0.020мм на длине 300мм. Радиальное биение центрального отверстия у торца планшайбы — 0.010мм, радиальное биение центрального отверстия на длине 100мм – 0.015мм, при использовании задней бабки – 0.020мм.

Комплектность:

1. стол поворотный в сборе;
2. ручка маховика;
3. паспорт.

Порядок работы и техническое обслуживание

Стол поворотный расконсервировать, ознакомиться с паспортом на изделие.

Закрепить стол на станок, затянув болт и прижим прилагаемыми гайками, затянув их гаечным ключом и проверив надежность крепления.

Через смазывающее отверстие произвести заливку смазки, визуально определив уровень через смотровой глазок. (В качестве смазывающей жидкости рекомендуется использовать индустриальное масло общего пользования серии ИГП или специальное масло серии ИНСп, или зарубежные аналоги).

Совместить нулевую отметку на лимбе с нулевой отметкой на неподвижном нониусе и зафиксировать данное положение фиксатором.

Ослабить фиксатор замка зацепления червячного механизма, повернуть зафиксированный механизм по часовой стрелке маховиком. (Червячный механизм выходит из зацепления).

Поворотом стола вручную совместить нулевую отметку на шкале стола с регулируемым нониусом станины.

Повернуть маховик против часовой стрелки до упора. (Червячный механизм входит в зацепление).

Зафиксировать замок зацепления червячного механизма.

Ослабить фиксацию отчетного механизма фиксатором.

(В дальнейшем поворот стола осуществляется маховиком на 4° за один полный оборот маховика).

Фиксация поворота стола в заданном положении осуществляется рычагами.

В вертикальном положении поворотный стол фиксируется при помощи прижимов.

По окончании работы необходимо очистить поверхность рабочей части стола и основных механизмов от стружки и пыли. При необходимости протереть все части стола насухо, используя ветошь.

Наши специалисты готовы ответить на любой Ваш вопрос!

Связаться с ними Вы можете по тел. или ОТПРАВИТЬ СООБЩЕНИЕ!

Модельный ряд

Технические характеристики

Модель	SST-320
Диаметр планшайбы, мм	320
Диаметр максимально устанавливаемого патрона, мм	250
Высота центра при вертикальной установке, мм	185
Центральное сквозное отверстие, мм	78
Ширина Т-пазов, мм	16 H7
Ширина направляющего сухаря, мм	18 H7
Передаточное число	1:100
Минимальный угол поворота, град.	0,001
Максимальная скорость вращения, об/мин	22
Минимальная скорость вращения, об/мин	0,5
Усилие зажима тормоза, Нм	700
Максимальная статическая нагрузка на планшайбе, кг	800
Максимальная динамическая нагрузка W, кг	270
Способ зажима планшайбы / давление, МПА	Гидромеханический / 8

Вертикальная (консольная) нагрузка, без задней бабки, кг	110
Вертикальная (консольная) нагрузка, с задней бабкой, кг	300
Положение оси вращения	Вертикальный / горизонтальный
Точность позиционирования, сек.	14
Максимальный модуль резания шестерни	7
Минимальный модуль резания шестерни	0,7
Максимальное число зубьев нарезаемой шестерни	800
Минимальное число зубьев нарезаемой шестерни	5
Повторяемость, сек.	4
Максимальное усилие резания, Нм	1100
Вес нетто, кг	160

Состав стола и особенности конструкции

Выполнен из легированной стали. Допуск по торцевому биению менее 1 мкм. На планшайбе имеются 8 Т-образных пазов шириной 16 мм с квалитетом H14. По торцу нанесена градусная шкала с шагом 1°, для визуального контроля положения.

Имеет больший диаметр по сравнению с аналогичными столами других производителей. Так же подшипник расположен непосредственно на планшайбе, а не на шпинделе, что значительно повысило жесткость конструкции и положительно сказывается на гашении вибрации.

Изготовлен из легированной стали и обработан ТВЧ. В центре шпинделя расположено сквозное отверстие диаметром 78 мм, что позволяет обрабатывать длинные валы и детали типа вал-шестерня.

Изготовлен из бронзового сплава с высоким содержанием олова и меди. Благодаря чему колесо стало более устойчивым к износу на истирание при работе на высоких оборотах (свыше 15м/сек) и высоких крутящих моментах.

Выполнен из серого чугуна, имеет высокую жесткость. Изготовлен с высокой точностью и перпендикулярностью монтажных плоскостей. В конструкции имеются места под направляющие “сухари”.

Позволяет полностью отказаться от внешних источников давления (как пневмо так и гидро источников). Способен самостоятельно развивать давление в гидросистеме до 10 МПа (100 Bar). Что в свою очередь делает поворотный стол автономнее.

Изготовлен из стали высокой прочности с высоким содержанием хрома. Термически обработан ТВЧ и отшлифован.

Обладает большим моментом (в пике до 18Н*М). Благодаря своим характеристикам позволяет поддерживать стабильную работу с отклонением по скорости не более ±1%, что позволяет производить обработку деталей типа шестерня, шлицевой вал и т.д. червячными фрезами.

Принцип работы оснастки

Главной задачей поворотного стола является обработка деталей такими способами, которые невозможны на обычном фрезерном или токарном станке. Устройство позволяет реализовать достоинства вышеперечисленного оборудования. На токарном станке изготавливают детали в виде тела вращения. Невозможно оставить необработанной, часть заготовки выходящий за периметр резания, а необходимость такая есть. На фрезерном станке неподвижная деталь обрабатывается координатным векторам. Установив поворотный стол можно делать незаконченные тела вращения и растачивать отверстия, которые невозможно установить в токарный станок.

На видео показано, как работает автоматическай поворотный стол для 5ти координатного ЧПУ станка.

https://youtube.com/watch?v=VB8SUxifh1k

Достигается такой результат тем, что обрабатываемая деталь закреплена не на станине фрезерного станка, а в устройстве, которое дает возможность заготовке иметь ось вращения. Это и стало основным принципом работы поворотного стола. Программируемое оборудование позволяет изготавливать сложные по форме детали не на дорогих обрабатывающих центрах, а используя обычный фрезерный станок, но с этим замечательным приспособлением.
