Ручной плиткорез и как ним правильно пользоваться

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

Процесс:

Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин

Иначе придется заменить его на новый.
Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
Все гайки и болты нужно подтянуть.
Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
2. Фиксация плитки. Есть модели плиткореза, которые имеют  прихваты — позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Специальные возможности инструмента – что учесть?

Если планируется не только выполнять прямой раскрой, но и отверстия (например, для выключателей и розеток), то не обойтись без «балеринки». Как резать плитку ручным плиткорезом с таким дополнением?

Достаточно зафиксировать устройство на целевой области, подогнать радиус круга под нужные размеры и начать операцию. Усилие для резки отверстия подается через отдельную рукоятку, на которую нужно не только давить, но и прокручивать, как в случае с классическими ручными дрелями.

Для повышения стабильности и надежности положения плиткореза можно предусмотреть и более массивную платформу с укрепленной рамой. При высоких нагрузках она сохраняет устойчивость, исключая риски случайного смещения резчика.

Организация рабочего места

Желательно обрабатывать плитку в помещении, где предусмотрено хорошее освещение, а также есть достаточно места для укладки заготовок с приспособлениями. Следует позаботиться и о надежно зафиксированном верстаке. У него должна быть металлическая основа, защищенная от порезов. К моменту непосредственной обработки все ненужные расходники и заготовки со стола убираются. Даже мелкая деталь, попав под ролик, может стать причиной травмы или порчи материала. Важен и другой вопрос – как пользоваться ручным плиткорезом, чтобы осталось меньше грязи? Этот нюанс тоже продумывается до начала рабочих мероприятий. В процессе резки после каждой операции следует убирать осколки в специальный кармашек на верстаке. В некоторых моделях он присутствует уже в базовой конструкции

Но делать это следует осторожно, чтобы не пораниться. Зачистку от пыли в ходе работы выполнять нецелесообразно, но от крупных отходов желательно избавляться сразу, чтобы они не стали помехой

Технология выполнения резки плитки

Операцию осуществляют так:

1. Плитку укладывают на станину лицевой стороной вверх, так чтобы вычерченная маркером линия оказалась точно над ребром для разламывания. Над ним же находится алмазный ролик.
2. Одной стороной плитку упирают в имеющийся на станине упор — этим предотвращается ее смещение.
3. При необходимости отрезать неширокую полосу основная часть плитки свисает со станины. Для устойчивости под нее подкладывают гипсокартон или бруски той же толщины, что и станина.
4. Взявшись за рычаг, каретку плиткореза переводят в рабочее положение: опорные лапки отгибаются и алмазный ролик становится на плитку.
5. Давя на рычаг, прокатывают ролик по вычерченной линии. Залог качественного среза — равномерные усилие и скорость движения.

Начинающему мастеру желательно потренироваться на битой или бракованной плитке.

Как устроен ручной плиткорез?

Составные части:

• каретка;
• рукоятка;
• направляющие;
• режущий элемент;
• лапка – обеспечивает разлом плашки.

Плиткорез — инструмент, на основании которого находятся полозья (направляющие) – по ним перемещается коронка со стальным роликом из твердого сплава. На это основание и укладывают плитку для резки.

Модели могут отличаться модификацией. Например, встречаются плиткорезы с доп. приспособлением, которое позволяет делать круглые отверстия.

Перед покупкой следует также узнать у продавца, какой плиткорез выбрать для керамогранита. Дело в том, что некоторые модели подходят лишь для тонкой керамической плитки.

Техника резьбы ручным плиткорезом

Правильно резать плитку плиткорезом намного проще если соблюдать следующие правила:

Шаг №1. Плитку необходимо закрепить и по прямой линии вдоль будущего разлома надрезать.

Шаг №2. Опустить рычаг и разломать плитку на две части.

Процесс совсем несложный и не займет более минуты для нарезки одной плитки. Но, необходимо учитывать некоторые нюансы, чтобы произвести качественные надрезы и со спокойной совестью использовать плитку в строительстве:

• Для гарантированного прямого разреза нанесите на плитке линии резки с помощью фломастера. Затем эти линии резки необходимо совместить с колесиком для нанесения резки.
• При резке одной рукой надо удерживать плитку на месте, а второй рукой – ручку с колесиком.
• Ручку плиткореза надо поднять так, чтобы колесико коснулось поверхности плитки со стороны ее верхней части. Затем двигать ручку на себя.
• Достаточно легкого нажима. Не переусердствуйте, чтобы не поломать колесико. Колесико должно совершить лишь один проход.
• Линия намечена. Теперь надо качественно и ровно разделить плитку. Для этого крылья устанавливаются у основания ручки на уровне нижней трети плитки. Крылья рекомендуется обклеить клейкой лентой, чтобы на готовой плитке не было следов.

Профессионалы для качественного разламывания плитки удерживают ее в нужном положении, на ручку немного нажимают больших пальцем руки, а потом немного ударяют по ручке ладонью правой руки.

Если не получается расколоть плитку, то необходимо просто взять другую и начать процесс разрезки заново.

Иногда отрезанный край плитки может быть виден после установления ее на место. Подровнять угол поможет шлифовальный камень или наждачная бумага. Лучше иметь под рукой несколько видов камня, хотя бы для твердой и мягкой плитки.

Полезные рекомендации для избежание частых ошибок

1. Чтобы работа пошла как по маслу, перед началом использования плиткореза на колесико и на направляющую рамку рекомендуется капнуть немного масла.
2. Чтобы надрез не было кривым, необходимо проверить, чтобы колесико в обязательно порядке было закреплено. Иногда его необходимо специальным болтом закрепить перед непосредственным началом работы.
3. Чтобы результат получился качественным, перед началом работы следует проверить, чтобы колесика не было изношенным.
4. Чем плотнее плитка, тем легче ее будет резать. Есть возможность отрезать описываемым инструментом даже полоски плитки всего 5-6 мм.

Работа с ручным плиткорезом даже для новичка не представляет особенной сложности. Главное – внимательно изучить устройство, понять, как правильно им пользоваться. Советы от мастеров, представленные в этой статье, помогут добиться идеального результата и успешно закончить ремонт.

Как резать керамическую плитку

Плитку можно резать различными инструментами, такими как:

Выбор инструмента зависит от объема работ и от функциональных особенностей, которые мы рассмотрим далее.

Как резать плитку плиткорезом

Плиткорезы бывают механические и электрические. Давайте разберемся, в чем особенности каждого из них.

Работа с ручным плиткорезом

Ручной плиткорез состоит из основания, направляющих трубок и режущего элемента. Таким инструментом можно делать прямые резы прямо или по диагонали. Ручным плиткорезом достаточно легко пользоваться. Однако стоит отметить, что данным инструментом нельзя отрезать полоску менее 5 мм, кроме этого кромка разреза может получиться не ровной (потребуется шлифовка).

Для того, чтобы разрезать плитку, вставьте ее в плиткорез, двигайте режущий ролик от себя. Когда доведете его до конца, нажмите на ручку, чтобы отломить отрезанный кусок.

Работа с электрическим плиткорезом

Электрический плиткорез позволяет сделать более качественный рез с гладкими краями. С его помощью можно отрезать полоску менее 5 мм, сделать отверстие или отрезать под углом 45°. Электрический плиткорез подходит для нарезки плитки любой твердости. Однако этот инструмент достаточно дорогой и для работы с ним нужны профессиональные навыки.

Как резать плитку электрическим плиткорезом

1. Налейте воду в ванночку, чтобы диск погрузился на 2-3 см.

2. Сделайте разметку и положите плитку на станок.

3. Прижимаем плитку и медленно подводим к диску.

Видео: как отрезать плитку плиткорезом

На данном видео показано, как быстро и легко отрезать плитку с помощью ручного плиткореза

https://youtube.com/watch?v=md4LYf1Ugio

На этом видео вы увидите устройство электрического плиткореза, а также, как правильно его использовать

Как резать плитку болгаркой

Болгарка — простой в использовании инструмент, но главное соблюдать технику безопасности. При работе с болгаркой образуется много пыли и осколков, поэтому обязательно одевайте защитные очки, перчатки и респиратор.

Для резки плитки используйте только алмазный диск. Сделайте разметку на плитке, закрепите плитку на ровной поверхности, включите болгарку и режьте плитку по разметке в направлении от себя. Следует учитывать, что края плитки получаются не всегда аккуратными и их необходимо шлифовать.

Как резать стеклорезом

Стеклорез — самый простой и дешевый инструмент для резки стекла и плитки. Его используют в случае, если вам надо резать плитку в небольших объемах.

Для того, чтобы разрезать плитку стеклорезом, нужно выполнить несколько простых действий. Кладем плитку на ровную поверхность, делаем разметку и, равномерно надавливая, прокатываем стеклорез по направлению к себе.

Видео: как резать плитку стеклорезом

На данном видео показано, как можно отрезать плитку с помощью обыкновенного стеклореза

Как резать керамогранитную плитку

Керамогнитную плитку можно резать с помощью болгарки и электрического плиткореза.

Болгарка более легкая в использовании, но могут получиться неровные края. Для резки керамогранитной плитки используется алмазный диск.

Если вам нужны идеально ровные и гладкие края, то лучше использовать электрический плиткорез. Если пользуетесь плиткорезом, то надавливайте на обе стороны плитки.

Важно! При резке керамогранитной плитки рекомендуется одевать защитные очки, чтобы обезопасить себя от летящих осколков

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

в виде кусачек, конструкция которых представлена на фото ниже;

в виде роликового резака, имеющего изображенное на фотографии далее устройство.

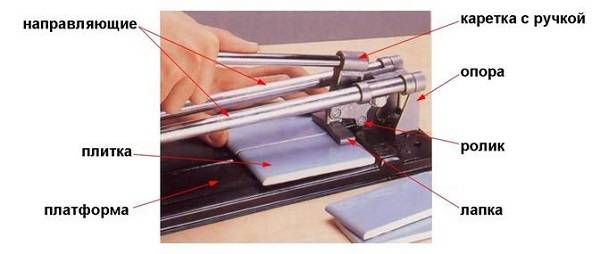

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки, что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины, то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса, например, как на фотографии далее.

Ручные электроплиткорезы могут работать на аккумуляторах. Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

Станочное электрооборудование, в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

с нижним размещением этих узлов;

консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила. При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Основные критерии при выборе плиткореза

При выборе плиткореза следует обратить внимание на следующие характеристики:

• Размер станины. Инструмент используется для работы как с настенной, так и с половой плиткой. На сегодняшний день на рынке строительных материалов представлено большое количество элементов декора разного размера и формы: от квадратов со стороной 10х10 см и заканчивая декоративными панелями. Для использования в домашних целях оптимальной длиной основания будет от 40 сантиметров и больше (следует помнить, что некоторые элементы придется разрезать по диагонали или наискосок).
• Надежность станины и опоры направляющих. Именно от прочности основы инструмента во многом зависит качество его работы. Оно не должно играть и прогибаться при давлении лапкой на плитку. В противном случае инструмент окажется просто непригодным для дальнейшей эксплуатации. Опоры должны быть хорошо отрегулированы и плотно, без люфтов фиксировать направляющие штанги – каретка должна двигаться ровно, чтобы резец пропарывал глазурь точно по линии скола.
• Движение каретки. Каретка по направляющим должна скользить по направляющим плавно, без толчков. Это обеспечит правильную и эффективную работу резца. Тип каретки (скользящая, на втулках или подшипниках) должен соответствовать той нагрузке и объему работ, для которых Вы планируете использовать данное приспособление. Ручной плиткорез для керамогранита должен иметь прочную рукоятку, чтобы обеспечить усилие, достаточно для раскалывания плитки. Возможность регулировки. Плитка имеет разные параметры и характеристики, поэтому, для получения качественного результата инструмент должен иметь возможность настраиваться под любой вид материала.

Для того, чтобы иметь отправную точку при выборе, предлагаем рассмотреть рейтинг лучших ручных плиткорезов.

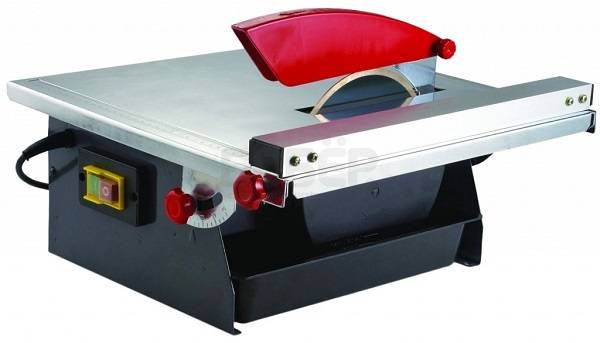

Как пользоваться электрическим плиткорезом

В принципе, этот электроинструмент сильно напоминает циркуляционную пилу. Точно также в ее конструкцию входит отрезной диск, который закреплен на валу электропривода. Последний собой представляет небольших размеров электрический двигатель. Обычно электрические плиткорезы – это ручные или стационарные модели, работающие от сети переменного тока напряжением 220 вольт.

Одной из модификаций электрических плиткорезов является инструмент, в состав которого вместо отрезного диска устанавливается лента с алмазным напылением. Кстати, чаще всего ленточные модели и являются ручными. Большая скорость вращения отрезного рабочего органа создает между ним и керамической плиткой силу трения, которая становится причиной выделения большой тепловой энергии. Последняя негативно сказывается даже на алмазном напылении, поэтому в конструкцию плиткорезов входит емкость с водой, с помощью которой производится охлаждение и кромок рабочего органа и самой плитки. К стационарному оборудованию вода подводиться шлангами.

Итак, как правильно резать керамическую плитку электрическим плиткорезом. Как и в случае с ручным инструментом, стационарное устройство надо проверить на предмет технического состояния. Самое главное, чтобы отрезной диск не имел люфта. Его можно откорректировать, зажав прижимную гайку, которая крепит диск на валу электродвигателя. Если после этого люфт был заново обнаружен, то придется заменить диск на новый.

Теперь последовательность проводимых операций.

• Производится разметка плитки.
• Настраивается направляющая, по которой будет производиться смещение кафеля по линии среза.
• Укладывается плиточный материал на стол устройства.
• Включается электродвигатель и вода, которая подается в место надреза.
• Теперь руками надо толкать плитку на отрезной диск. Большие усилия при этом создавать не надо до тех пор, пока диск не врежется в плитку. Далее усилие можно увеличить. При выходе диска из кафеля давление опять надо снизить.
• После чего оборудование отключается.

Обратите внимание, что во время резки оборудование работает с небольшой вибрацией

Это естественный процесс, поэтому очень важно, чтобы вибрация не приобрела большую амплитуду. Это может стать причиной излома облицовочного материала

Это может стать причиной излома облицовочного материала.

Если используется для резки ручной инструмент, то процесс проводится на полу или ровной горизонтальной плоскости. Для этого под плитку укладывают подставки так, чтобы отрезаемая часть осталась навесу. Теперь включается инструмент и подносится к месту нанесенной линии. Нарезать надо плитку ровно по линии, главное – твердая рука, которая движет инструмент без нажима.

Вот некоторые рекомендации от специалистов, как правильно резать плитку электрическим плиткорезом.

Прижимать плитку надо двумя руками.
Двигать ее точно по направляющим.
Периодически надо менять воду в бачке, потому в него попадают пыль и мелкие кусочки отрезанного материала.
Обращайте внимание на отрезной диск, он должен быть всегда чистым без прилипшей грязи и отходов керамики.

Что нужно, чтобы резать плитку без плиткореза?

Кроме уже упомянутой болгарки или углошлифовальной машинки, используются стеклорезы (иначе мокрорезы). Резать ими плитку в домашних условиях можно по линии любой сложности, но проблема заключается в необходимости прикладывать строго определенное (и довольно большое) усилие для выполнения надреза и разлома кафеля. При этом чем сложнее линия надреза, тем выше риск неровного разлома.

Проще всего работать с прямыми контурами.

Чтобы разделить панель, потребуется разрезать плитку без плиткореза по желаемому контуру и аккуратно надломить. Как показано на схеме выше, под место разлома подкладывают тонкую рейку, гвоздь, спицу и другой аналогичный предмет. Что интересно: стеклорезом можно проводить по одному месту несколько раз, а также нужна линия разлома с обратной стороны панели. Ее можно пропилить ножовкой по металлу. Перед тем, как разломить кафель, необходимо «простучать» всю линию, как при резке стекла, а потом сделать резкий надлом. Удобно опирать плитку в месте разлома на край стола или другой угол. Разлом зачищают абразивом.

Еще один вариант – использование лобзика, обычного или электрического. Разумеется, электрический более производителен и за счет высокой скорости реза дает меньший риск неправильного разлома кафеля.

Что ценно – использования электролобзика практически не дает ограничений по толщине разрезаемого материала. Единственное ограничение – допустимая глубина погружения пилки лобзика, а она в большинстве моделей составляет не менее 3…5 см.

Для работы используются пилки по металлу, срез зачищают абразивом до гладкой поверхности.
