Пример подсоединения БКН к одноконтурному котлу
Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.
Вначале монтируется вся система отопления
Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.
Следующий этап — установка бойлера
Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.
Термореле для установки температуры
Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.
Вывод горячей воды подключен через запорный кран
Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.
Воздухосбросный кран Маевского
Шаг 6. Следующий выход – это подключение рециркуляции горячей воды
Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры
При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.
Подключение рециркуляции горячей воды
Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.
Насос и запорный кран
Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.
Подключены трубы обратки
Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.
Как подключается нижняя трубаРасширительный бак
Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.
Еще один обратный клапан
Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.
Запорный кран на слив бака
Видео – Обвязка одноконтурного котла и бойлера
Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

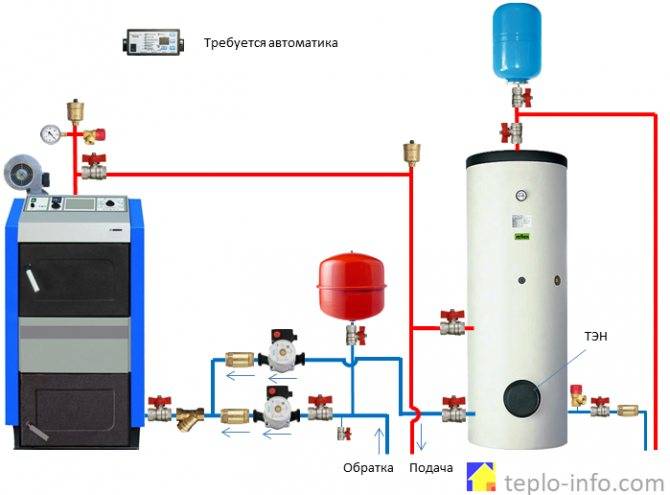

Подключение бойлера к энергонезависимому котлу
При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.
Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.
Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.
Варианты обвязки бойлера косвенного нагрева
Рассмотрим 6 вариантов обвязки оборудования. Но для начала рекомендую посмотреть видеоролик схемы подключения устройства.

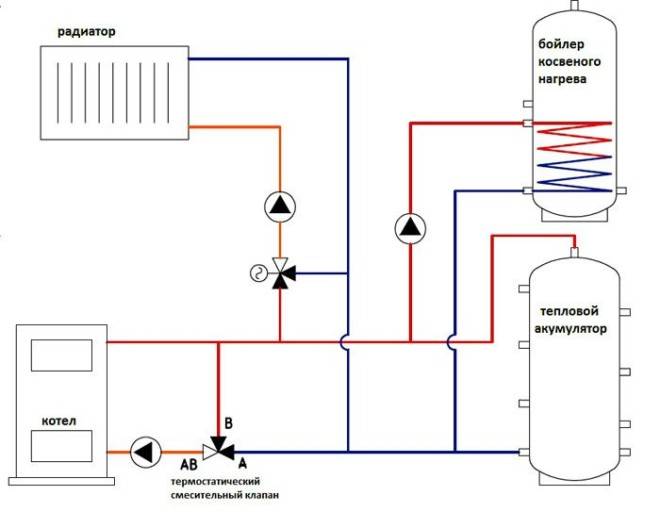

Вариант 1 обвязка с трехходовым клапаном
Трехходовой клапан представляет собой переключатель, управляемый термореле.
Подключение бойлера косвенного нагрева к газовому котлу: котел с бойлером располагаются непосредственно друг относительно друга на небольшом расстоянии. Во время первого подключения котла весь теплоноситель прогревает бойлер. Весь поток теплоносителя автоматически направляется в контур, где расположена система отопления, до достижения заданных градусов. После чего начинается процесс отбора нагретой воды, температура становится ниже. Автоматика опять посылает сигнал о нагреве БКН. С котлом сразу идет циркуляционный насос вместе с трехходовым клапаном, иначе их придется установить отдельно.
Вариант 2 схема с двумя циркуляционными насосами
Такой выбор удобен, например, когда потребовалась вода с невысокой температурой, не для обогрева. Здесь задействованы два циркуляционных насоса. Один из них должен быть установлен прямо у бойлера, на трубе подачи, а другой на контуре системы отопления. Циркуляционный насос начинает функционировать, когда температура воды ниже заданной. Скорость нагрева растет параллельно с подключением принудительной циркуляции. Таким образом, простые соединительные тройники используются, чтобы обвязать БКН при отсутствии трехходового клапана.

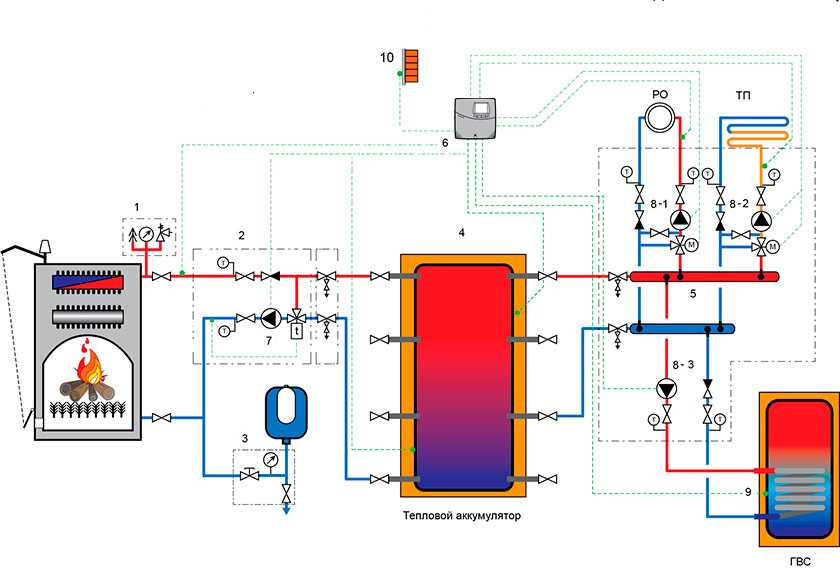

Вариант 3 обвязка с гидравлической стрелкой
Данный вариант актуален для более сложных систем отопления (например, в 2-этажном доме установлены утепленные полы, помимо радиаторной сети) и бойлером с большим объемом. Гидрострелка упрощает нагрев в доме и позволяет не монтировать рециркуляционные насосы на каждое ответвление системы. Каждое ответвление одинаковым сохраняет давление воды, чтобы не было теплового удара. Внешний блок с микропроцессором поможет реализовать данную схему. Он будет отвечать за насосы и их работу и отключит циркуляцию, которая идет через отопительные ответвления системы, при подготовке нагретой воды в БКН. Для наглядности смотрите видео:
Вариант 4 использование рециркуляции теплоносителя
Если есть необходимость постоянного нагрева воды (в случае, если дома есть полотенцесушитель), данный вариант окажется полезным. Если подключить такой контур к отопительной системе, то теплоноситель будет функционировать на постоянной основе, а тот же полотенцесушитель сможет служить в то же время как батарея. Очевидный плюс такого варианта обвязки – вода сразу будет горячей, можно сэкономить время на нагрев.
Однако данный вариант имеет свои минусы. Так, вода из бойлера смешивается, причем постоянно. Если при обычной схеме нагретая вода поднимается в верхний слой, то здесь она постоянно сливается с холодной, из-за чего температура на выходе ниже. К тому же данный метод увеличивает расход топлива, так как подогрев воды идет все время.
На рынке есть модели бойлеров, где рециркуляция заранее встроена, на практике экономичнее обойдется сначала обычный бак, а затем к нему для подключения бойлера тройники.
Вариант 5 система с энергонезависимым котлом
При таком варианте бойлер устанавливается уровнем выше, чем газовый котел вместе с приборами отопления. Эргономичнее считается настенный вариант, который принято размещать минимум 1 м от уровня пола.
Напольный экземпляр так же используется, однако возможности и качество нагрева у него явно ниже. Соответственно, меньше температура нагревания, объем горячей воды (сравнимо с обратным трубопроводом).
Плюс данного варианта в том, что теплоноситель продолжит функционировать даже если электричество не доступно. Циркуляционные насосы, если их подключить, работают в обычном режиме.
Вариант 6 обвязка бкн с двухконтурным котлом
В случае, когда нужно установить бойлер косвенного нагрева к двухконтурному котлу, есть свои особенности. При таком варианте баку нужно непосредственно контактировать с отопительным контуром. Труба, подающая воду, подключается в трубопровод, который идет к системе отопления внутри дома, сразу после выхода из котла с бойлером косвенного нагрева. С помощью электроники настраивают нагрев воды больше 70 ºС. Процесс теплопередачи идет через внутреннюю поверхность нагрева – змеевиков к воде для системы ГВС от нагревающего теплоносителя.
Подходящий режим температуры регулируется термостатом.
Он же дает команду запорной арматуре (электроника) на включение, а также отключение.
Бойлер косвенного нагрева — принцип работы, схемы, видео
Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.
Принцип работы бойлера косвенного нагрева
Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.
От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.
Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.
Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.
Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.
При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.
Подключение к водоснабжению
Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.
Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.
Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.
Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.
Схема подключения
Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.
Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.
После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.
Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.
В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.

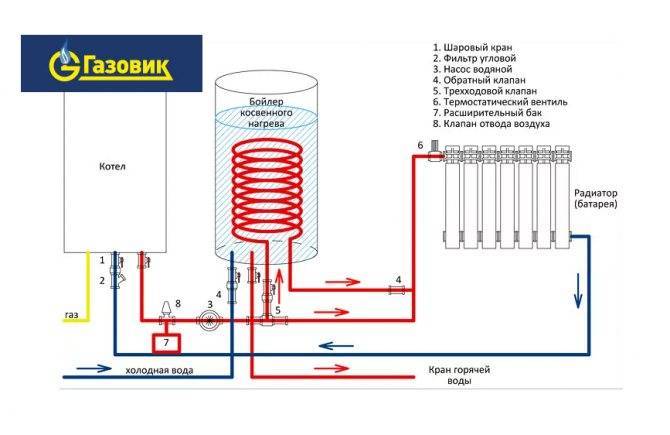

Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.
Преимущества бойлера косвенного нагрева
Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.
Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.
Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.
Главные преимущества бойлера косвенного нагрева:
- Уменьшение энергозатрат;
- Большая производственная мощность;
- Быстрота нагрева;
- Простота подключения;
В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.
В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.
Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.
Принцип работы
Главным элементом бойлера является теплообменник, изготовленный из стали или латуни. Он имеет большую площадь поверхности и располагается внутри бака, покрытого краской. Во избежание быстрого уменьшения температуры воды предусмотрена теплоизоляция или кожух.
Устройство снабжено предохранительным клапаном и терморегулятором, которые защищают его от резкого повышения давления. Если конструктивно защита не предусмотрена, то её устанавливают во время обвязки водонагревателе.
Процесс нагрева воды довольно простой: горячий теплоноситель в змеевике нагревает его стенки, после чего тепло от металла переходит холодной воде в ёмкости.
Устройство косвенника
Критерии безошибочной установки оборудования
Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера
Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.
Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий
По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.
Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.
Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.
Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует
Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.
К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):
| Мощность бойлера (проточная схема), кВт | Ток отсечки автомата, А |
| 3,5 | 20 |
| 5,5 | 25 |
| 6,5 | 30 |
Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.
Отличительные черты бойлера косвенного нагрева
Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.
Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.
Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой
Все накопительные бойлеры можно разделить на 2 большие категории:
- прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
- косвенного нагрева, подогревающие воду уже горячим теплоносителем.
Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.
БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

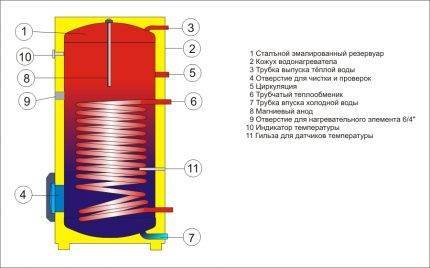

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса
Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.
Пользователи видят в использовании БКН немало преимуществ:
- агрегат не требует электрического питания и выигрывает с экономической стороны;
- горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
- могут свободно работать несколько точек водораздачи;
- стабильная, не падающая в процессе потребления температура воды.
Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.
Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л
Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.
Особенности подключения бойлера к газовому котлу
При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.
Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:
- накопительной емкости, окруженной теплоизолирующим слоем;
- змеевика, необходимого для циркуляции воды;
- гильзы для подключения температурного датчика;
- линии рециркуляции (для некоторых моделей).
Принцип нагрева жидкости в бойлере состоит в следующем:
- нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
- от теплообменника нагревается вода в бойлере;
- теплая жидкость концентрируется вверху и поступает в кран или душ.
Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.
Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.
Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.
Схема подключения к двухконтурному агрегату
Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.
…
При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.
Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.
Схема подключения к одноконтурному газовому котлу
Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.
В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

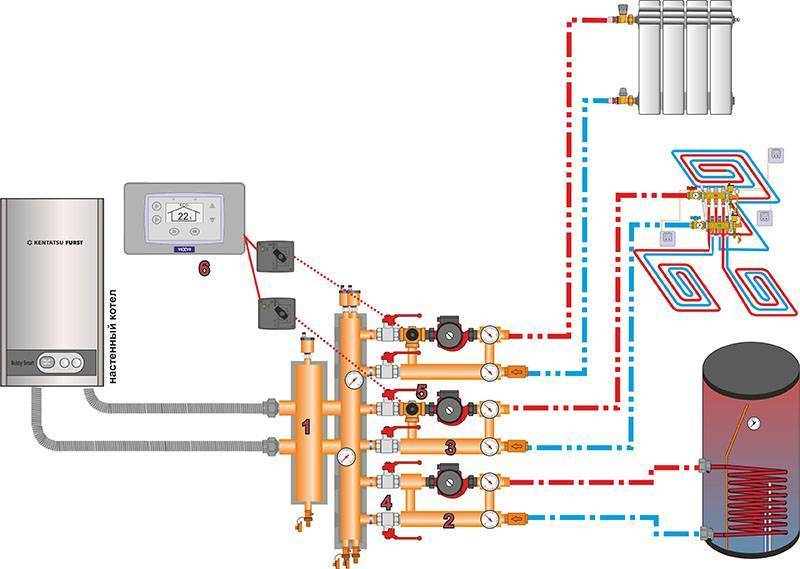

Подключение системы через гидравлическую стрелку
Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.
Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.
Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.
Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
Особенности обвязки бойлера косвенного нагрева
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
- Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
- Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
- После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
- Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
- Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
- Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
- Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
- Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.
Какие трубы подойдут для обвязки
Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.
Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.
