Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

• материальному исполнению;
• размеру;
• количеству ручьев;
• типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

• нержавейки;
• дюрали;
• чугуна;
• алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

• монолитными – диаметр до 10 см;
• дисковые – 4-8 см;
• снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

• цилиндрические;
• конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

• ведущий;
• ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Шкив: назначение, типы, материалы для изготовления

Шкив — это приводное колесо для передачи или получения крутящего момента от приводного ремня. Ременная передача использовалась людьми с античных времен, в средние века началось массовое ее применение в деревенских прялках. С началом промышленной революции ими оснащался каждый станок. В наши дни шкивы широко применяются в двигателях внутреннего сгорания, станках, бытовых приборах, ручном электроинструменте. Приводные ремни и колеса подверглись стандартизации – это позволяет добиться их взаимозаменяемости. Стандартизованы также правила и приемы изображения деталей на чертежах.

Шкиф или шкив как правильно писать

Шкив (нидерл. schijf , англ. sheave ) — фрикционное колесо с желобом или ободом по окружности, которое передаёт движение приводному ремню или канату.

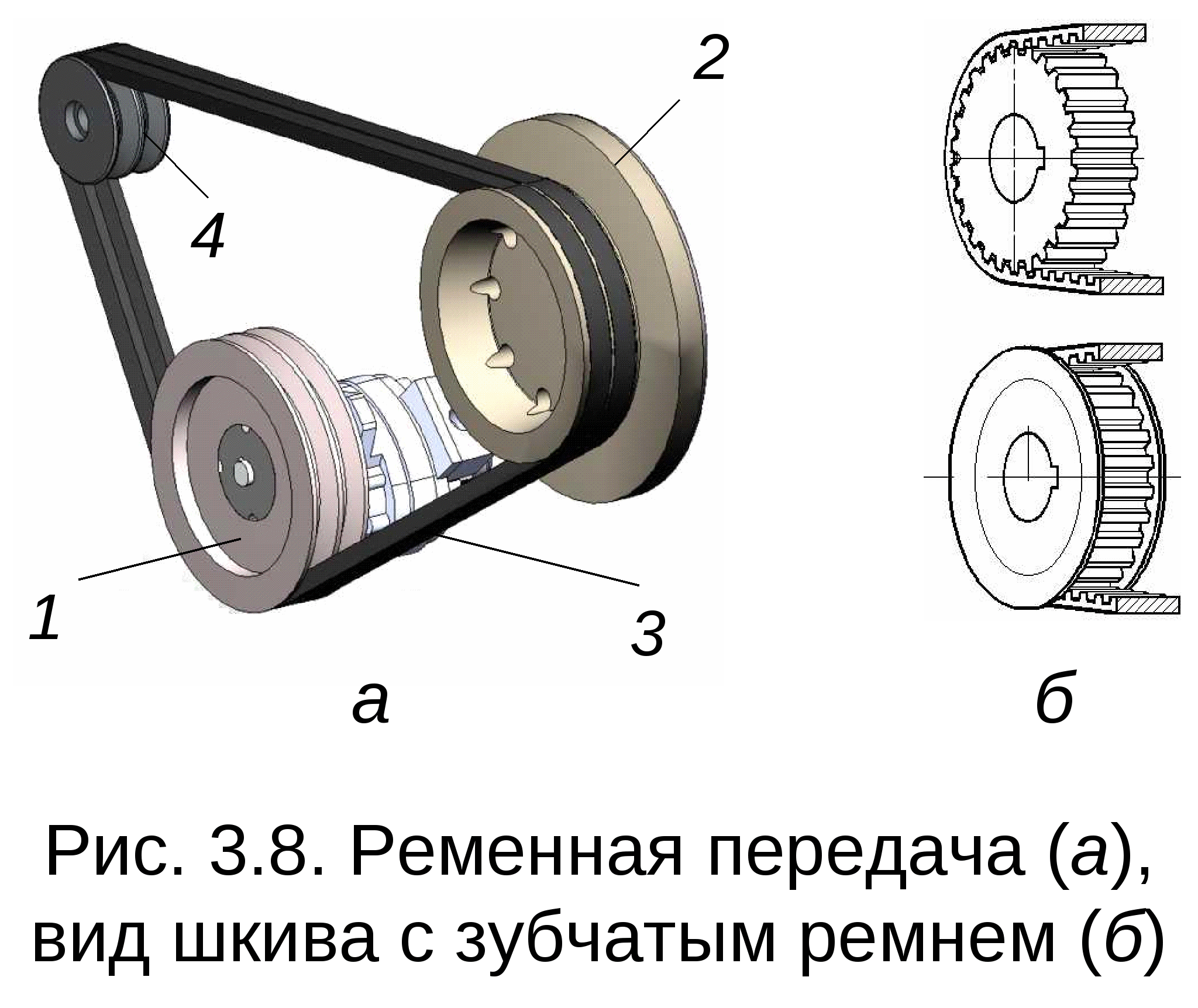

В отличие от блока, шкив передаёт момент с вала на ремень (либо с ремня на вал); блок же вращается на оси свободно и обеспечивает исключительно изменение направления движения ремня или каната. Система из двух закреплённых на валах шкивов, между которыми находится кольцевой ремень, называется ремённой передачей.

Указанное различие между шкивом и блоком по передаче или отсутствию передачи крутящего момента на вал носит функциональный характер. По конструкции и с технологической точки зрения блоки и шкивы одинаковы и часто называются общим термином шкив. (Аналогично вал и ось функционально отличаются по передаче момента, а конструктивно одинаковы).

Классификатор ЕСКД «Классификатор изделий и КД машиностроения и приборостроения» относит шкивы к 71 классу общемашиностроительных деталей — тела вращения .

В Российской Федерации требования к шкивам регламентируются:

• ГОСТ 20889-88. Шкивы для приводных клиновых ремней нормальных сечений. Общие технические условия
• ГОСТ Р 50640-94. Шкивы приводных ременных передач. Общие технические требования.
• ГОСТ Р 50641-94. Шкивы с канавками для обычных и узких клиновых ремней. Система, основанная на исходной ширине.
• ГОСТ 5813-2015 Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов. Технические требования и методы испытаний.

Также на них действуют общие требования к продукции машиностроения.

В шкивах можно выделить ступичный узел, диск (для цельных) или спицы (для составных шкивов) и обод. Углубление в ободе называют ручьём ремня. Обод может иметь реборды.

Шкивы в зависимости от конструкции могут выполняться :

Составные шкивы при клиновой форме ручья могут служить для регулировки натяжения ремня (удалением дисков или накручиванием резьбы в половинках диска).

Особым видом составного клинового шкива является вариаторный шкив — у него управление сечением ручья позволяет бесступенчато изменять передаточное отношение передачи. Управление сечением ручья может быть механическим, гидравлическим, электромагнитным. Такие ременные вариаторы широко распространены у мопедов.

По технологии изготовления :

• гладкие (по форме ручья):
  • плоские ;
  • клиновые ;
  • поликлиновые ;
  • круглые.

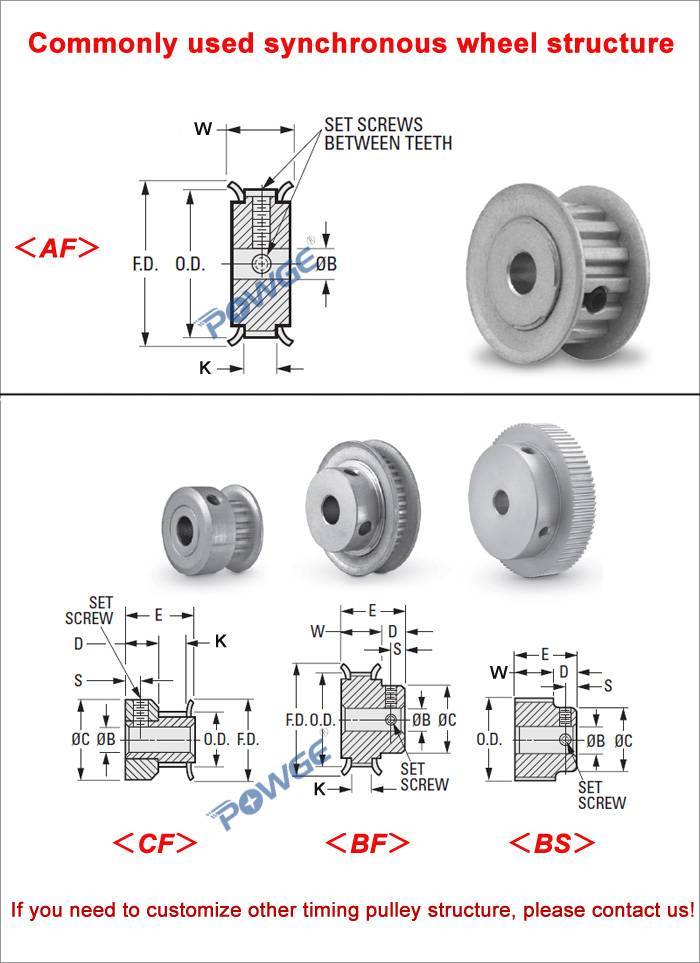

• зубчатые (по форме зуба):
  • прямозубые;
  • трапециевидные;
  • полукруглые;
  • эвольвентные.

Форма обода шкива (ручей): 1 — плоский, 2 — клиновой, 3 — полукруглый, 4 — поликлиновый.

Гладкие (плоский, клиновой и полукруглый) и зубчатые шкивы

Плоский литой шкив с выпуклым ободом

Составной штамповано-сварной шкив (выступает в роли блока, т.е. свободно вращается на оси)

Вариаторные клиноременные шкивы с управляемым сечением ручья

Гладкие шкивы используют для передачи вращательного момента без требований к кинематическому соответствию, поскольку им присуще проскальзывание.

Зубчатые шкивы применяют при требованиях к кинематическому соответствию (например, в газораспределительном механизме ДВС, в приводе головки принтера и т. д.).

Внешние изображения
	Способы фиксации ступицы шкива

По способу фиксации ступицы :

Для стационарного оборудования в ременных передачах для шкивов продолжается использование классических недорогих материалов — серого СЧ и ковкого КЧ чугунов. Существенная масса деталей, как правило, тут не играет роли, поскольку массивные шкивы позволяют отказаться в механизме от маховика. Заменителем могут служить стальные штампованные шкивы

Для механизмов с переменной частотой вращения, для транспортных машин, где важно снижение массы и момента инерции используют шкивы из алюминиевых сплавов. И наконец, шкивы высокоответственных агрегатов могут выполняться из магния или титана

В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике.

Внешние изображения
	Балансировка шкивом сверлением

Дисбаланс шкивов возникает на этапе изготовления как результат погрешностей формы, например при литьё в земляные формы. В случае новых технологий высокоточного литья или штамповки он невелик, однако его влияние значительно для высокооборотных шкивов. Балансировка шкивов проводится на балансировочных станках. В отличие от карданных валов или пневматических колес в сборе, вместо установки балансировочных грузиков для шкивов ведется удаление материала путём высверливания группы отверстий в секторе дисбаланса.

Шкив — это… Что такое Шкив?

шкив — шкив, а и а, мн. ч. ы, ов …   Русский орфографический словарь

шкив — шкив/ …   Морфемно-орфографический словарь

ШКИВ — ШКИВ, шкива, муж. (голланд. schiff). Колесо, которое дает движение приводному ремню. Ременный шкив (для ременной передачи). Канатный шкив (для канатной передачи). Рабочий шкив. Холостой шкив. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

Шкив — для плоского ремня …   Википедия

ШКИВ — Колесо, приводимое в движение бесконечным ремнем. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ШКИВ колесо, приводимое в движение бесконечным ремнем. Словарь иностранных слов, вошедших в состав русского языка.… …   Словарь иностранных слов русского языка

шкив — а; мн. шкивы; м. Колесо, которое передаёт движение приводному ремню или канату. ◁ Шкивный, ая, ое. * * * шкив (от голл. schijf), деталь ремённой или канатной передачи, колесо, обод которого имеет цилиндрическую, бочкообразную или… …   Энциклопедический словарь

ШКИВ — (полиспаст), простой МЕХАНИЗМ, позволяющий увеличивать СИЛУ или изменять направление ее приложения. Простой шкив состоит из РОЛИКА, обычно с желобом (пазом), прикрепленного к неподвижной опоре. Сложные шкивы состоят из двух или более таких… …   Научно-технический энциклопедический словарь

ШКИВ — ШКИВ, а, мн. ы, ов, муж. (спец.). Колесо с широким ободом, деталь ременной или канатной передачи. | прил. шкивный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

ШКИВ — муж., мор. шкиф, аюша архан. кружек, колесцо, каток в блоке или вставленный на оси в проеме. Шкивная бороздка, по которой ходит снасть. Есть блоки одношкивные, двух и трех шкивные. | На Волге шкивом зовут блок (векошку, калитку), либо шпиль,… …   Толковый словарь Даля

ШКИВ — (Sheave, pulley) 1. Колесо, сидящее на валу и непосредственно принимающее или передающее усилие при помощи бесконечного ремня (или каната) с целью передачи движения с одного вала на другой. 2. Бакаутовое или медное колесо, насаженное на ось и… …   Морской словарь

шкив — ролик; колесо Словарь русских синонимов. шкив сущ., кол во синонимов: 1 • колесо (31) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

Как сделать шкив из текстолита

Из текстолита точно можно сделать. Из фанеры тоже, наверное, только надо по окружности натыкать стягивающих винтов с гайками, в крайнем случае саморезов — чтобы ремень не разделил шкив . Шкив из фанеры Шкив — это очень важная часть любого станка, позволяющая регулировать скорости и нагрузку на двигатель. Самостоятельное изготовление шкива хорошо тем что можно сделать.

1 Делаем самодельный шкив в домашних условиях из металла и дерева Общие рекомендации Как изготовить алюминиевую деталь Изготовление шкивов самостоятельно 2 Шкив . Если нужен маленький шкив или есть толстая фанера, то шкив можно сделать из одного круга, вырезав его лобзиком, насадив на винт и сделав канавку прикладывая узкий напильник к вращающемуся 5/5(15).

Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты. Конструкция шнека и принцип его работы.

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Как сделать шкив своими руками

Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом. Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов.

Для маломощных двигателей выпускают пластмассовые изделия. В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится. Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов. Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью.

Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты. Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг.

Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения. Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов.

Как правильно затянуть ступицина матиз

Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия. В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня.

Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня. До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен.

Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции. Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Повышающая и понижающая передача

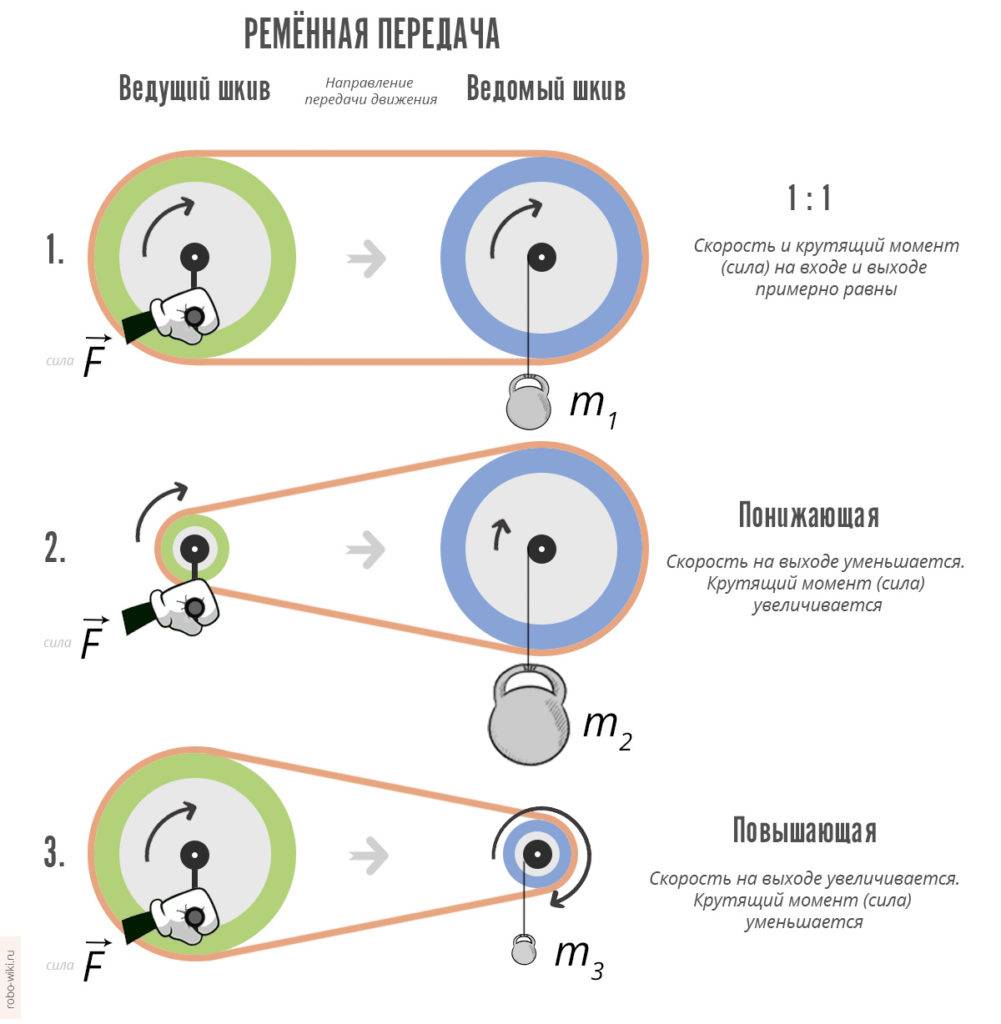

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

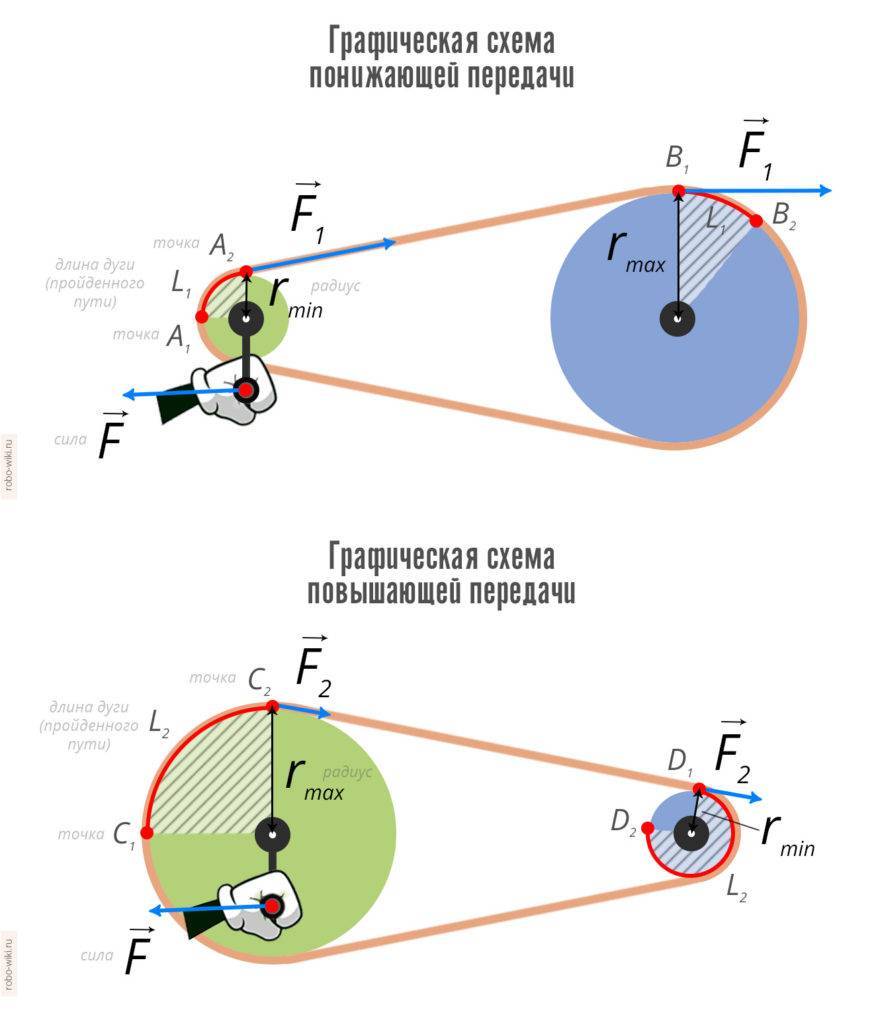

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Шкивы плоскоременных передач

Основные конструктивные элементы шкива:

• обод, несущий ремень;
• ступица, насаживаемая на вал;
• диск или спицы, соединяющие обод со ступицей.

Материалами для шкивов плоскоременных передач могут быть:

• чугун,
• сталь,
• легкие сплавы,
• пластмассы.

Чугунные шкивы наиболее распространены; они изготовляются из серого чугуна методом отливки марок СЧ15 и СЧ18 при окружных скоростях υ=15 ÷ 25 м/с; СЧ20 и СЧ25 при окружных скоростях υ=30 ÷ 35 м/с; для сбалансированных шкивов из модифицированного чугуна эта скорость может быть выше (до 45 м/с).

Стальные шкивы могут быть литыми, сварными или точеными. Стальное литье может применяться при окружных скоростях до 45 м/с; сварные шкивы допускают скорость до 60 м/с.

Шкивы из алюминиевых сплавов имеют среди металлических шкивов минимальную массу и могут использоваться при скоростях до 100 м/с, так как малая плотность этих сплавов значительно снижает центробежные нагрузки.

Неметаллические шкивы имеют малую массу, высокий коэффициент трения ремня о шкив, но теплопроводность и износостойкость их ниже, чем у металлических шкивов.

Шкивы плоскоременных передач могут быть с посадочным отверстием – цилиндрическим или коническим (рис. 1; а, б).

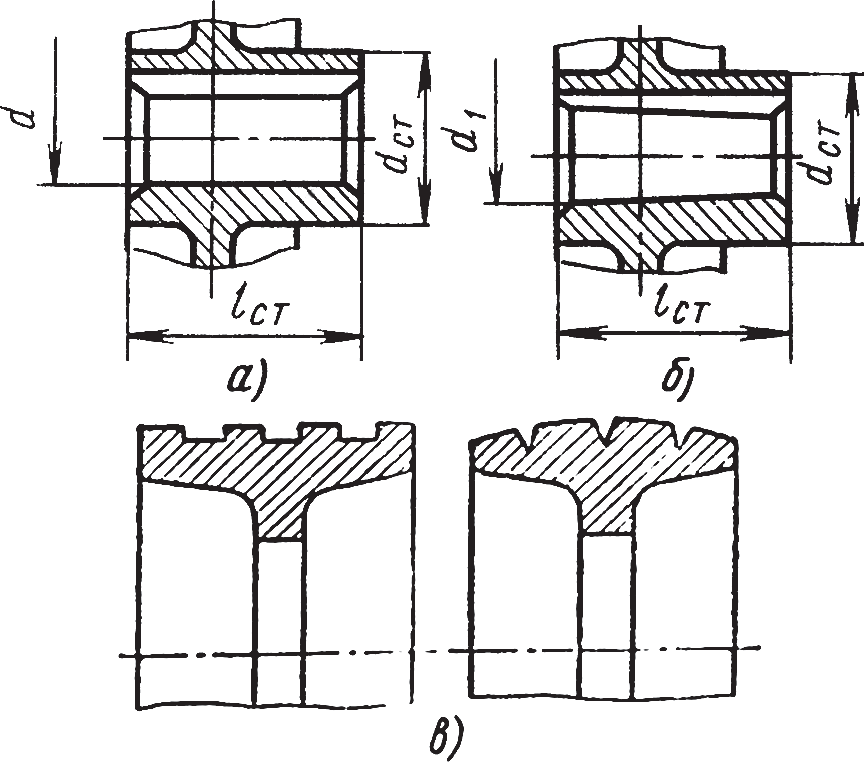

Рис. 1. Конструкция шкивов

Посадочные отверстия под вал должны иметь шероховатость не выше Ra =1,25 ÷ 2,5 мкм, остальные обработанные поверхности Rz=40 мкм. Необработанные поверхности шкивов должны быть окрашены.

При шпоночном соединении и цилиндрическом сопряжении назначают посадки: в случае нереверсивной спокойной нагрузки – Н7/к6; нереверсивной нагрузки с умеренными толчками и ударами – Н7/m6; нереверсивной нагрузки с большими толчками и ударами – H7/p6.

Шкивы имеют гладкую рабочую поверхность обода. На поверхности обода шкивов, работающих с окружной скоростью свыше 40 м/с, должны быть проточены треугольного или прямоугольного профиля кольцевые канавки (рис. 1, в), обеспечивающие выход воздуха из-под ремня, для исключения образования воздушного клина, ухудшающего сцепление между ремнем и шкивом.

Для того, чтобы при работе не происходило сползание плоского ремня со шкивов, что может быть вызвано непараллельностью осей шкивов или формы поверхности обода, один из них делают цилиндрическим, а другой шкив (обычно ведомый) – выпуклым в осевом сечении на величину е, которая образуется дугой окружности (рис. 2, а), или делают цилиндрическую поверхность по середине шкива и конические поверхности по краям (рис. 2, б), или делают шкив выпуклым с ребордой (рис. 2, в). Обычно выпуклость предусматривается на большем шкиве. При υ>25 м/с выпуклыми должны быть оба шкива.

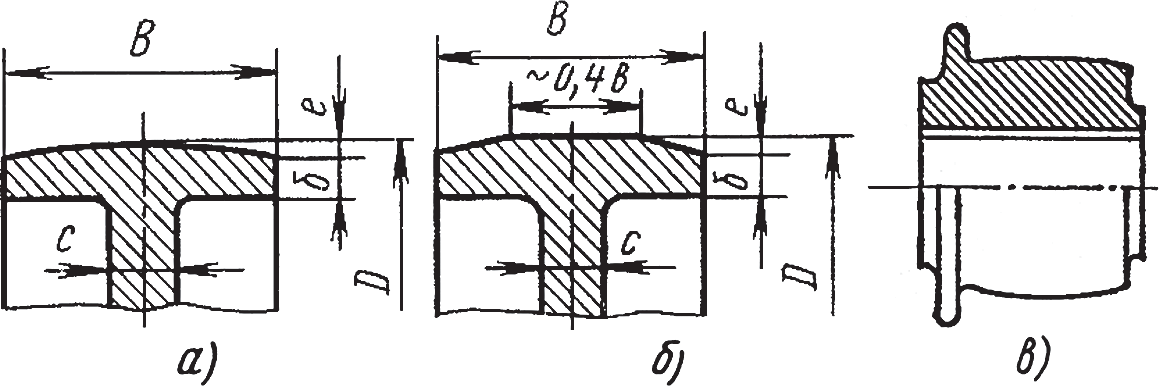

Рис. 2. Конструкция обода шкивов

Для уменьшения износа ремня в результате упругого скольжения шероховатость поверхности обода шкива не должна превышать Ra =1,25 ÷ 2,5 мкм.

Чугунные шкивы диаметром до 300 ÷ 350 мм изготовляют с диском. В дисках предусматривают отверстия круглой или контурной формы для облегчения шкива и транспортировки.

Шкивы диаметром свыше 300 мм выполняют со спицами в один ряд при ширине обода до 300 мм и в два ряда при ширине обода свыше 300 мм (рис. 3). При диаметре шкива до 500 мм ставят четыре спицы, до 1600 мм – 6 спиц.

Шкивы со спицами используют при окружной скорости υ<25 м/с, если скорость выше, применяют шкивы с диском.

Рис. 3. Шкив со спицами

У литых шкивов спицы выполняют эллиптического сечения. Отношение малой оси сечения спицы к большой – a/h=0,4 ÷ 0,5.

У шкивов со спицами обод (а также ступицу) делают с ребрами в плоскости расположения спиц для более равномерного охлаждения и уменьшения внутренних напряжений в местах соединения спицы с ободом, а также для увеличения жесткости обода.

Посадочное отверстие под вал должно иметь шероховатость не выше Ra =1,25 ÷ 2,5 мкм, остальные обработанные поверхности Rz=40 мкм, необработанные литые поверхности Rz=40 мкм. Необработанные поверхности шкивов должны быть окрашены.

Шкивы в сборе с валами, работающие с окружной скоростью 5≤υ≤35 м/с, проверяются на наличие дисбаланса при статической балансировке.

Значения допускаемого дисбаланса приведены в табл. 1.

Таблица 1. Значения допускаемого дисбаланса

Окружная скорость υ, м/с	5÷10	10÷15	15÷20	20÷25	25÷30	40
Дисбаланс, г·см, не более	6	4	2	1,6	1,0	0,5

Шкивы быстроходных передач, при скорости υ≥З5 м/с, необходимо подвергать динамической балансировке.

Черт.10

— расчетная ширина канавки шкива,— глубина канавки над расчетной шириной, — расчетный диаметр шкива,— глубина канавки ниже расчетной ширины, — расстояние между осями канавок, — расстояние между осью крайней канавки и ближайшим торцом шкива, — угол канавки шкива, — наружный диаметр шкива, — радиус закругления верхней кромки канавки шкива, — ширина шкива.

Черт.10

Таблица 2

Размеры, мм
							для угла канавки
Сечение ремня				Но мин.	Пред. откл.	Номин.	Пред. откл.		34°	36°	38°	40°
Z	8,5	2,5	7,0	12,0	±0,3	8,0	±1,0	0,5	50-71	80-100	112-160	180
А	11,0	3,3	8,7	15,0	±0,3	10,0	+2,0	1,0	75-112	125-160	180-400	450
							-1,0
В	14,0	4,2	10,8	19,0	±0,4	12,5	+2,0	1,0	125-160	180-224	250-500	560
							-1,0
С	19,0	5,7	14,3	25,5	±0,5	17,0	+2,0	1,5	—	200-315	355-630	710
							-1,0
D	27,0	8,1	19,9	37,0	±0,6	24,0	+3,0	2,0	—	315-450	500-900	1000
