Штангенциркуль электронный цифровой

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства

• Отличная верность измерений;
• Долговечность использования;
• Сертифицированность в Госреестре;
• Удобный для транспортировки.

Недостатки

Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений – метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки

Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Правила измерений

Для измерений внешних частей необходимо поверхность инструмента плотно установить на детали, расположив ее перпендикулярно, а для точности пользоваться выступами губок. Если деталь очень длинная, то следует поместить ее параллельно оси измерительного устройства. Для внутреннего замера губки штангенциркуля следует расположить внутри детали перпендикулярно.

Измерение глубины проводится аналогично.

1. Сделать правильный угол для торца штанги в исходной плоскости.
2. Выдвинуть рамку, прижимая ее к детали.
3. Закрутить фиксирующий винт.
4. Записать данные.

Для домашнего использования штангенциркуля достаточно применения класса точности 0,1 мм. Правильное и бережное использование инструмента обеспечит длительную и корректную работу прибора. Если подобной точности будет недостаточно, то электронные устройства станут отличной альтернативой, их класс составляет 0,01 мм.

Штангенциркуль — высокоточное изделие для измерений, поэтому оно должно оберегаться от грязи, воды и других факторов, которые могут приводить инструмент в нерабочее состояние. До начала любого использования производители рекомендуют пользоваться мягкой, слегка влажной салфеткой и протирать инвентарь. После этого вытирать прибор насухо, время от времени смазывать подвижные части маслом для часов. Зная особенности конструкции и работы, можно выбрать подходящий штангенциркуль, опираясь на информацию о лучших производителях.

Рейтинг штангенциркулей

Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:

• Точность измерения;
• Удобство снятия показаний;
• Устойчивость инструмента к внешнему воздействию;
• Срок службы;
• Поддержка производителя в случае возникновения неполадок;
• Цена.

Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.

Лучшие мультиметры

Как выбрать хороший инструмент

Основными достоинствами штангенциркуля является точность измерений. По такой причине высококачественный инструмент должен быть сделан из прочного материала, а также иметь легко заметную разметку и переносить активное применение. Популярностью у опытных мастеров пользуют инструменты из нержавеющей стали, на которых выгравированы деления из-за высокой устойчивости к долговечности и коррозии.

Главными принципами выбора будет следующее:

1. Длина – она будет определять диапазон измерений. Ее следует подбирать в зависимости от задач. Для применения в быту будет достаточно инструмента размером 12.5 см, а для строительства дома, к примеру, потребуется штангель длиной в 5 метров.
2. Шаг измерения – грубо говоря, результат измерений будет куда точнее у тех моделей, которые имеют наименьшее расстояние между соседними шкальными делениями.
3. Цена – не стоит покупать дорогостоящую модель для редкого использования в бытовых условиях, но хороший штангенциркуль не будет стоить дешево. Мастерам, у которых этот инструмент является основным для измерений, стоит посмотреть в сторону проверенных немецких, японских и швейцарских моделей. Качественные инструменты, а особенно электронные очень дорогие, и их достаточно купить раз, потому что это будет на всю жизнь. От частоты использования стоит отталкиваться от цены инструмента.

Перед покупкой штангеля убедитесь в том, что нет люфтов между неподвижной и подвижной частью, а также совпадают нулевые отметки обеих шкал при сведенных губках.

Порядок работы и техническое обслуживание.

8.1. В процессе работы и по окончании ее протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.

8.2. По окончании работы нанести на поверхности штангенциркуля тонкий слой любого технического масла и поместить в футляр.

8.3. В процессе эксплуатации не допускать грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.

8.4. В процессе эксплуатации следить за состоянием элемента питания. При снижении напряжения в системе питания электронного блока, он автоматически укажет на недопустимое снижение напря-жения питания на дисплее штангенциркуля.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

• Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
• Установка губок на галтели, фаски и скругления.
• Перекосы при позиционировании.
• Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних – 40 мм. Дисплей работает от батареек CR2032.

Достоинства

• Высокий класс верности;
• Качественная сборка;
• Удобство использования;
• Хороший кейс для хранения и транспортировки.

Недостатки

Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 – это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора – нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства

• Точность показаний;
• Простота использования;
• Долговечный материал, из которого изготовлен прибор;
• Чёткая шкала.

Недостатки

Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства

• Крепкие материалы;
• Надежная сборка;
• Высокая точность измерений;
• Яркая, хорошо читаемая метрическая шкала;
• Качественный футляр для транспортировки.

Недостатки

Высокая цена.

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата – 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства

• Удобство проведения работ по замерам;
• Отличная точность;
• Прочные материалы;
• Низкая цена.

Недостатки

Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.

Рейтинг штангенциркулей

Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:

• Точность измерения;
• Удобство снятия показаний;
• Устойчивость инструмента к внешнему воздействию;
• Срок службы;
• Поддержка производителя в случае возникновения неполадок;
• Цена.

Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.

Лучшие мультиметры

Подготовка к работе.

7.1. Ознакомиться перед началом работы с паспортом на штангенциркуль.

7.2. Протереть штангенциркуль, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. При необходимости выполнить присоединения к используемой вычислительной технике.

7.4. Включить штангенциркуль при помощи кнопки «ОN-OFF».

7.5. Переключить режим измерения в требуемые единицы «Милли-метры-дюймы» кнопкой «mm-in»

7.6. Установка нуля осуществляется кнопкой «ZERO».

7.7. Перед началом работы убедиться в наличии/пригодности элемента питания и заменить в случае необходимости.

Топ-5 лучших электронных штангенциркулей

К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.

XINGWEIANG XWQ-K150

Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.

По отзывам от частого пользования пластик модели расшатывается, появляется люфт

TONGFENGLH FEN056

Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.

В комплекте с устройством не предусмотрены чехол и батарейки

HILDA VERNIER CALIPERS

Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.

Средняя стоимость цифрового прибора 270 рублей

QSTEXPRESS QST-008

Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.

Штангенциркуль изготовлен из пластика, продается без чехла

JIGONG JIGO-150

Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.

Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него

Лучшие дорогие электронные модели

Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.

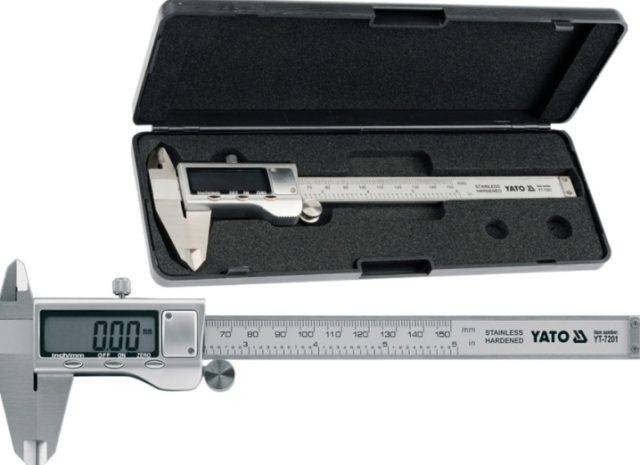

Yato

Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.

Польский производитель дает гарантию на модель 6 месяцев

Fit Digital Caliper

Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.

Электронное устройство канадского бренда продается в пластиковом кейсе

IP67 Filetta серии 907

Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.

Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность

Лучшие модели дешевой ценовой категории

В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

Vastar Vernier Caliper

Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки

На суппорте модели нет стопорного винта

Protomer PTHT453

Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.

Продается без футляра и батарейки

Xingweiqiang XWN-G150

Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.

Несмотря на бюджетную стоимость, электронный прибор продается в кейсе

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На нее нанесена шкала.
2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
4. Винт стопорный или зажимный. Он требуется для фиксации планки.
5. Глубиномер. Тонкая выдвигающаяся планка, при помощи ее измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Конструкция штангенциркуля

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства

• Отличная верность измерений;
• Долговечность использования;
• Сертифицированность в Госреестре;
• Удобный для транспортировки.

Недостатки

Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений – метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки

Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Штангенциркуль электронный (цифровой): новое поколение известного прибора

Такой штангенциркуль может измерять и в миллиметрах, и в дюймах. Кроме того, он способен сохранять в своей памяти величину замеров. По сути, это новое поколение распространенного и необходимого инструмента, применяемого в слесарных, монтажных, строительных работах, – повсюду, где требуется произвести точное измерение наружных и внутренних размеров деталей, отверстий, пазов и т.п.

Чем же отличается он от своих дедушек-собратьев? Вспомним устройство прибора, каким пользовались в школе на уроках труда. По штанге с делениями ценой 1 мм движется рамка с нониусом, по которому определяют доли миллиметра. Губки фиксируют измеряемую величину. Сначала надо было определить, сколько целых миллиметров, потом разобраться с долями и прибавить их к целым. Сегодня, когда автоматически на табло высвечивается искомый размер, это кажется такой архаичной операцией, просто каменный век. Молодежь уже не хочет пользоваться старым приспособлением.

А ведь семья традиционных штангенциркулей прекрасно зарекомендовала себя в прежние годы. Этот прибор, используемый для непосредственного определения линейных размеров детали в соприкосновении с изделием, имеет разные модификации. По типу считывания показаний различают нониусные, циферблатные и – герои дня – цифровые. Большой ассортимент этих инструментов обусловлен различием выполняемых функций. Возможно двустороннее или одностороннее расположение губок; губки бывают острые, бывают узкие; в отдельных случаях используются линейки для измерения глубин, рамки микрометрической подачи для разметки.

Современные модели защищены как от воды, так и от пыли, не проводят ток. Существует даже штангенциркуль для левшей. Можете представить Левшу, того, что блоху подковал, со штангенциркулем? А что? Думается, сказочный герой, у которого «глаз пристрелявши», оценил бы возможности современного инструмента. Невелика штуковина, а толку в ней много. Если пользуешься при работе таким прибором, брака не допустишь, никакой ОТК не придерется. Пожалуйста, измеряй, что хочешь от 0 до 150 мм.

Устройство электронного штангенциркуля

Универсальный прибор, использующийся для измерения линейных размеров, имеет дисплей, на котором отображаются итоговые данные. Используют его, когда нужно определить точные параметры, небольших предметов, например, гаек, болтов и так далее. Такая техника при высокой стоимости – отличная альтернатива механическому инструменту. Основные элементы аналогичны с теми, что есть в обычных моделях, но при этом присутствует несколько дополнительных частей. Как устроен электронный штангенциркуль:

• губки;
• штанга;
• движущаяся рамка;
• ролик для изменения длины замера;
• батарейка;
• электронный дисплей;
• кнопка вкл/выкл;
• реле переключения единиц измерения.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определенной цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив ее с целым числом, пользователь получит точное значение размера детали.

Считывание результата по нониусу

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

Считывание результатов на стрелочном штангенциркуле

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нем имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Как выбрать электронный штангенциркуль

Чтобы подобрать лучший инструмент, не стоит полагаться только на рейтинги и рекомендации консультантов. Нужно самостоятельно владеть базовыми знаниями, которые помогут разобраться с основными параметрами цифровых штангенциркулей.

Результат замера у цифрового штангенциркуля выводится на электронное табло

Основные разновидности

Электронный измерительный инструмент считается лучшим по сравнению с механическими штангенциркулями из-за скорости работы и простоты пользования. Человеку не приходится присматриваться к разметке, что особо проблематично людям с плохим зрением. Данные выводятся в виде цифр на электронный дисплей.

Важно! Электронный измерительный инструмент можно подключать к компьютеру для переноса данных или распечатки их через принтер.

Электронные штангенциркули разделяются на несколько видов, каждый из которых отличается исполнением и областью применения:

1. ТИП 1 и 2. Цифровой инструмент этой группы предназначен для выполнения наружных и внутренних замеров. По конструкции штангенциркули бывают одно- и двухсторонние. У них может присутствовать или отсутствовать глубиномер.
2. ТИП 3. Электронные модели этой группы способны делать замеры большого диапазона.
3. Разметочные. Простейший вид штангенциркулей, которые используют для разметки заготовок.
4. Специальные. Электронными штангенциркулями этой группы замеряют наружные и внутренние канавки, уступы и другие сложные элементы.

Осуществляя выбор лучшего цифрового устройства, в первую очередь задумываются о задачах, которые собираются решать с помощью инструмента. Отсюда определяются, какими характеристиками должен обладать цифровой инструмент. Основными из них являются:

• диапазон замера;
• размер погрешности;
• цена деления;
• в каких условиях способен работать цифровой прибор: влажность, диапазон температур.

Если осуществлять выбор электронного устройства для пользования в быту, то диапазона измерений хватит от 0-125 до 0-150 мм. При этом цены деления хватит 0,01 мм. Для профессионального пользования требования будут выше. Диапазон измерений от 300 мм. Цена деления – 0,01, 0,02, 0,05 и 0,1 мм.

Качество исполнения

Штангенциркуль является измерительным высокоточным инструментом. Для него важна точность замера, которая часто зависит от качества исполнения электронного устройства. При покупке нужно тщательно провести осмотр

Внимание обращают на следующие нюансы:

1. Внешний вид. Цифровая модель должна соответствовать фотографии на упаковке, а также изображению, которое производитель размещает на официальном сайте. Номер на корпусе должен означать страну-изготовителя.
2. Исполнение подвижной рамки. Элемент должен свободно и плавно перемещаться по линейке. Лучшей считается рамка из нержавейки или сплавов цветных металлов.
3. Губки. Именно этот элемент во многом отвечает за точность замера. На губках должна быть идеальная шлифовка поверхности, отсутствие зазубрин, люфта и других дефектов. В сомкнутом состоянии между губками не должен оставаться зазор, а на электронном дисплее высвечиваться значение 0.
4. Точность. Параметр должен соответствовать указанным производителем характеристикам. Для этого проводят контрольный замер детали с известными точными размерами.
5. Комплектность. С цифровым штангенциркулем должен идти технический паспорт, в котором стоит отметка о гарантии, поверке, инструкция. Плюсом будет, если производитель предусмотрел чехол, батарейки.

Кейс обеспечивает хорошую сохранность электронного устройства

Если, осуществляя выбор штангенциркуля, при осмотре обнаружили большие несоответствия, от такой цифровой модели лучше отказаться.

Дополнительные функции

Производитель наделяет свои электронные устройства дополнительными функциями. Они направлены на упрощение работы, делают цифровой инструмент лучшим среди конкурентов.

К дополнительным функциям относятся:

1. Автоматическое включение цифрового прибора при перемещении губок и самостоятельное отключение в случае его неиспользования. Функция ускоряет рабочий процесс за счет отсутствия необходимости выполнять лишние действия. Автоматическое отключение экономит заряд батареек.
2. Функция переключения единиц измерения позволяет выводить на электронный экран результат в дюймах и миллиметрах.
3. Функция переключения относительный/абсолютный режим позволяет выставить в требуемой точке 0 и отсюда продолжать делать замер.
4. Функция MODE. При запуске цифровой инструмент переходит в режим быстрой работы, предоставляется возможность выполнять замеры минимального или максимального значения.

Дополнительной функцией считается вывод данных на компьютер. Некоторые дешевые цифровые модели лишены этого приоритета.

Конструктивные особенности

Основой устройства являются 3 вида отдельных измерительных частей с общим классом точности и единой измерительной границей. Все результаты показываются на шкале штанги и нониуса.

Конструктивно устройство включает в себя штангу (это базовая часть) и подвижный элемент — рамку с дополнительным оборудованием. На штанге размешаются основные детали штангенциркуля. Эта часть сделана из плоской металлической планки, у которой есть неподвижные губки и шкала градаций в миллиметрах.

Рамка является составной частью с внутренними пазами, элемент подвижный, перемещается по всей штанге. Есть свои губки, шкала нониуса и устройство для остановки. Для фиксации используется регулировочный винт с пластиной и пружинами. За счет них получается равномерное прилегание рамки к штанге по всей длине.

Рабочие части губок рамки и штанги заточены под определенным углом, что помогает проводить внешние замеры с ограничительными упорами, а внутренние измерения проводятся по всей длине кромки. На штанге по всей длине есть шкалы для измерения размеров, которые представлены в миллиметрах, а точные значения получаются за счет шкалы по нониусу. Класс точности делится на 3 группы и представлен в мм:

• 0,02,
• 0,05,
• 0,1.

Шкала нониуса располагается на подвижной рамке, но в некоторых случаях фиксируется винтами для более точных калибровок.

Если рассматривать инструмент с классом точности 0,1, то одно деление на штанге вверху будет составлять 1 мм, а у нониуса (нижней линейке) — 1,9. За счет этого одно нижнее деление составляет 19 мм. Любые измерения проводятся из нулевого положения градации нониуса, которое ставится ровно напротив верхних делений. Во время замеров рамка двигается по штанге, затем фиксируется в нужном положении.
