Какие бывают виды венцов на бетономешалку и какой лучше выбрать?

Особенности процесса

Для начала хотелось бы обратить внимание на то, что в гравитационных моделях бетономешалок можно делать от 60 до 500 л раствора за один прием, так как они отличаются широким выбором разнокалиберной тары. Существует ряд простых, но очень важных правил, без соблюдения которых невозможно изготовление качественного прочного материала

Замес бетона в бетономешалке выполняется в определенной последовательности и должен соответствовать технологическим требованиям.

Установка оборудования и меры безопасности

Агрегат для смешивания устанавливается исключительно на ровную плоскость. При необходимости для корректного положения бетономешалки рекомендуется делать подставку из крепких деревянных щитов. При выполнении данной процедуры необходимо убедиться в том, что помост выдержит вес установки, заполненной всеми компонентами, которые необходимо месить в течение определенного времени. В обязательном порядке должно быть обеспечено соблюдение положений охраны труда, разработанных для проведения такой процедуры. В работе рекомендуется использовать защитные очки и специальные перчатки.

Во время работы агрегата категорически запрещено вставлять лопату или опускать руки в движущиеся лопасти барабана. Также нельзя низко наклоняться над открытой поверхностью крутящегося резервуара.

Основной процесс

Перед тем как замешивать строительную смесь, внутренние стенки оборудования рекомендуется смазать массой, составленной в стандартной пропорции из воды, песка и цемента. Это предотвратит прилипание бетона к внутренней поверхности барабана и исключит образование комков. Такая рекомендация помогает правильно делать качественный материал для заливки несущих конструкций.

Первоначальная закладка ингредиентов в барабан подразумевает использование половины компонентов от их общей массы, рассчитанной по пропорции. Далее заливают воду и начинают замешивать пластичную однородную массу, к которой постепенно небольшими порциями добавляют остатки крупного наполнителя и цемента. Такой порядок замеса гарантирует получение хорошо вымешанного, качественного материала, подходящего для возведения конструкций, требующих особой прочности.

Дополнительные рекомендации

Если вы будете месить бетон в компактном оборудовании с небольшими габаритами, то лучше использовать другой рецепт закладки ингредиентов. Так, изначально засыпается песок, к которому добавляется небольшая часть гравия и цемент. Некоторое время нужно замешивать массу из сухих компонентов, а затем добавить в барабан воду и продолжить процесс. После добавляется оставшаяся часть щебня и еще раз все перемешивается до получения однородного состава.

Преимущества бетономешалок в зависимости от приводного механизма

В зависимости от вида приводного устройства, бетономешалки подразделяются на венцовые и редукторные. Устройства редукторного типа считаются более надежными, но при поломке, ремонт обойдется слишком дорого. Рентабельнее будет приобрести новый агрегат.

Поэтому для домашнего использования специалисты советуют приобретать гравитационные аппараты венцового типа, так как при поломке венца ремонт можно осуществить своими руками. Заменить эту деталь можно за несколько часов, а цена на нее не слишком высокая.

Чтобы сделать выбор, какая лучше бетономешалка: редукторная или венцовая, необходимо сравнить их характеристики.

Редукторная

Для данного типа бетономешалок характерны следующие особенности:

расположение редуктора под барабаном предотвращает попадание в него таких веществ как песок, мелкие камни, пыль и другие абразивы

Эта конструктивная особенность значительно продлевает эксплуатационный срок агрегата;

данный тип оборудования выпускается с различным объемом смесительной емкости, что позволяет подобрать модель для частного бытового применения или для проведения крупных строительных работ; крепление вращающегося устройства происходит на редукторный вал;

число передаточных звеньев в конструкции данного типа устройств сведено к минимуму, поэтому достигается оптимальный баланс мощности и потребляемой электроэнергии;

одинаковые по объему баки венцовой и редукторной модели могут иметь разную полезную емкость – у редукторной модели она больше; перед тем как определиться, какая лучше венцовая или редукторная бетономешалка, важно оценить положительные качества последней в виде экономичности, безопасности и бесшумности работы.. Из существенных минусов можно отметить один – в случае поломки одной детали трансмиссии данного вида оборудование, под замену пойдет весь узел, а это достаточно дорогое удовольствие. Из существенных минусов можно отметить один – в случае поломки одной детали трансмиссии данного вида оборудование, под замену пойдет весь узел, а это достаточно дорогое удовольствие

Из существенных минусов можно отметить один – в случае поломки одной детали трансмиссии данного вида оборудование, под замену пойдет весь узел, а это достаточно дорогое удовольствие.

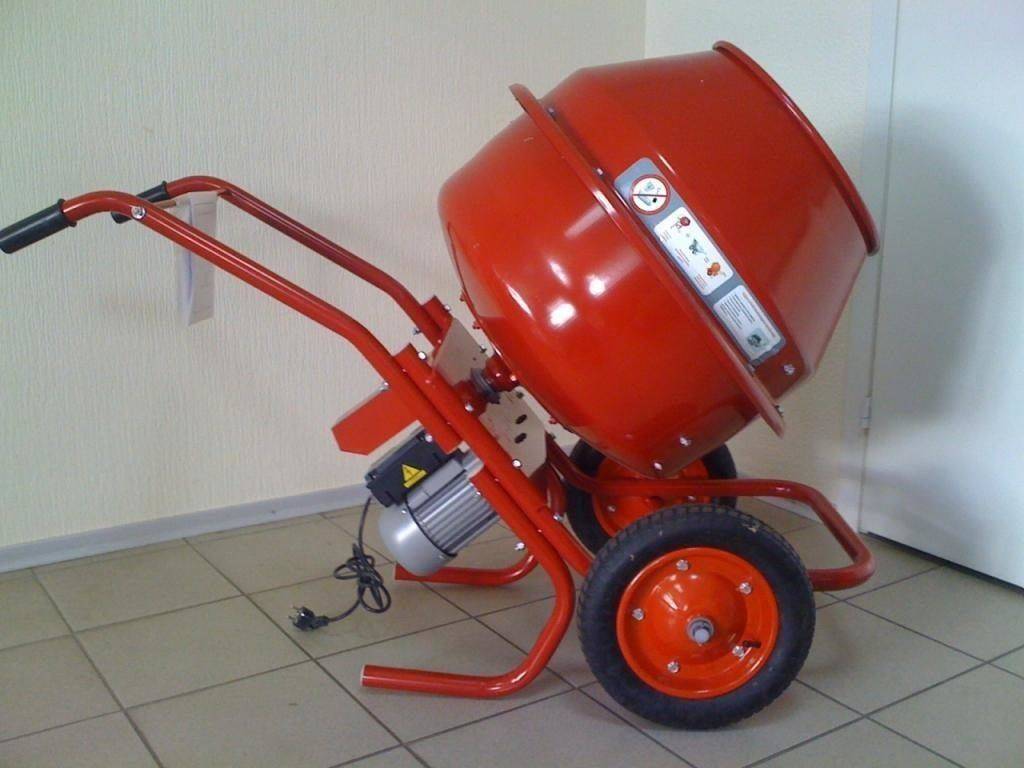

Редукторная бетономешалка

Венцовая

Эти устройства отличаются следующими характеристиками:

  • данный тип устройств удобен при любых бетонных работах, так как они наделены удобным устройством выгрузки рабочего раствора;
  • выбирая, какая бетономешалка венцовая или редукторная экономически выгодна, стоит отметить, что для венцовых моделей характерна высокая ремонтопригодность – можно заменить поломавшуюся или износившуюся деталь без замены всего узла;
  • это прочные и компактные мобильные устройства, оснащенные колесами и усиленной рамой;
  • перемешивание раствора в барабане происходит за счет его движения, которое обеспечивается наличием венца. Бетономешалка с пластиковым венцом будет иметь меньшую стоимость, чем с чугунным изделием. Однако венец из чугуна или стали прослужит дольше.

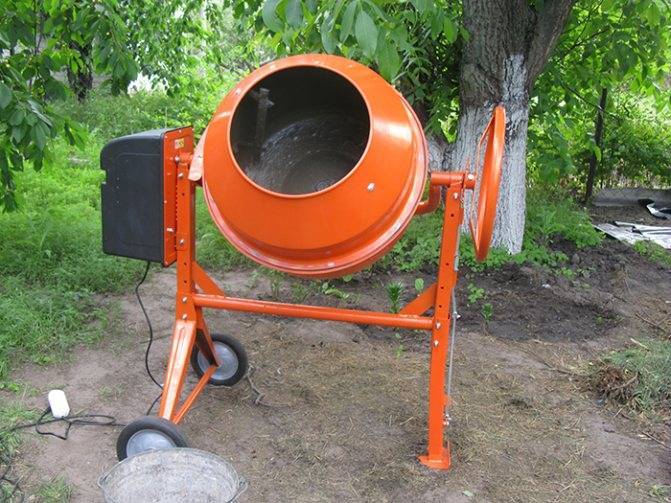

Венцовая бетономешалка

Выходит, что гравитационные венцовые агрегаты пользуются большим спросом у потребителей, чем редукторные. И связано это в первую очередь с их высокой ремонтопригодностью.

На фото изображена венцовая бетономешалка. Инструкция, которая рассказывает о правилах выбора такой модели, будет приведена ниже.

Венцовая бетономешалка

Технические характеристики


Основополагающими критериями при выборе бетономешалки обычно служат ее объем и мощность От объёма и мощности зависит общая производительность устройства, удобство его применения в конкретных строительных условиях.

Широкое распространение нашли инструменты с таким объемом барабана:

  1. До 100 литров. Это легкие, компактные бетономешалки, рассчитанные на обслуживание одним человеком. Они удобны при возведении небольших хозяйственных построек: гаражей, сараев, беседок и т.п.
  2. От 100 до 150 литров. Такие бетономешалки наиболее популярны, их потенциала вполне достаточно для строительства одноэтажных жилых домов, дач, гаражей и прочих несложных зданий. Масса устройства по-прежнему остается небольшой – до 50 кг.
  3. От 150 до 300 литров. Подобный объем указывает на серьезный строительный инструмент, который оправдает себя при возведении двух- и трехэтажных зданий. Обычно такие бетономешалки обслуживают несколько человек. Масса достигает 100 кг.
  4. Более 300 литров. Этот объем оправдан только на масштабных стройплощадках, где задействована большая бригада рабочих. Серьезные трудности здесь представляет транспортировка бетономешалки – ее масса составит не менее 150 кг.

Во многих современных моделях емкостью 120 литров и более предусмотрены системы автоматической загрузки и выгрузки, которые упрощают работу с бетономешалкой. Конечно, это сказывается и на стоимости устройства. Более простые устройства оборудуются ручным механизмом наклона и сброса – «штурвалом».

Мнение эксперта

Кузнецов Василий Степанович

Вне зависимости от объема вашей бетономешалки, загружать ее следует лишь на 50-65%. В противном случае велик риск перегрева двигателя, выхода из строя деталей зубчатой передачи и возникновения других поломок.

Необходимая электрическая мощность может быть рассчитана по показателям объема и массы смеси, времени ее приготовления, передаточному числу редуктора и другим показателям. На практике используется более простой подход – оценивается исключительно время непрерывной работы устройства.

Для бетономешалок объемом от 80 до 200 литров (они применяются наиболее широко) подойдет такая методика выбора:

До 6 часов непрерывной работы – менее 700 Вт.

6-12 часов непрерывной работы – 700-1000 Вт.

Свыше 12 часов непрерывной работы – более 1000 Вт.

Перед покупкой не забудьте обратить внимание на напряжение питания электромотора. Для бытовой модели оно должно составлять 220 В, однако в продаже встречают компактные промышленные бетономешалки, рассчитанные на питание от 380-вольтовой сети

Для дома или дачи они не подойдут.

Устройство бетономешалки и ее основные конструктивные элементы

Приготовление цементного раствора подразумевает не только соблюдение правильных пропорций составных компонентов, но еще и тщательное их перемешивание для получения качественного материала. Практически невозможно достичь положительных результатов без применения специального оборудования. Если вещество замешивается в небольших объемах, то для этого применяются специальные инструменты, которые называют миксерами. При работе с большим объемом раствора невозможно обойтись без бетономешалки.

Зная, что это за оборудование, и для чего оно предназначено, рассмотрим его конструкцию и назначение каждого его элемента. Составными частями бетономешалки являются следующие детали:

Рукоятка наклона барабана — конструктивная часть, благодаря которой готовый раствор можно вылить из замешиваемой емкости посредством опрокидывания бака. Рукоятки зачастую имеют вид колеса (но могут быть представлены в виде обычной ручки), которое оснащено блокиратором, предотвращающий самостоятельное проворачивание бака.
Верхний барабан или чаша с загрузочно-выгрузным отверстием. Верхняя часть барабана с загрузочным отверстием имеет зауженную форму, что необходимо не только для удобного выливания раствора при опрокидывании бака, но и предотвращения самопроизвольного выливания вещества во время его замешивания.
Лопасти — важнейшие конструктивные элементы оборудования, которые расположены внутри бака. Главным их предназначением является захват загружаемых материалов и тщательное их перемешивание. Произвести качественное замешивание раствора в емкостях с гладкими внутренними стенками невозможно

Это важно учитывать при изготовлении бетономешалок своими руками.
Кнопки управления — отвечают за пуск и остановку работы оборудования. Категорически противопоказано эксплуатировать оборудование с неисправным пультом управления, так как это может стать причиной получения серьезных травм работников.
Кожух электромотора — под стальным кожухом располагается электрический двигатель, за счет которого и приводится в движение бак бетономешалки

Привод осуществляется не напрямую, а через шкивы и ременную передачу (в редукторных моделях через редуктор). Причем ведущий шкив бетономешалки меньше по размеру, чем ведомый, что необходимо для снижения частоты вращения емкости оборудования. Использование ременного привода оправдано снижением нагрузки на двигатель. Ниже на фото можно увидеть, что находится под кожухом электромотора, и как устроена силовая часть оборудования. Стоит также отметить, что имеются варианты бетономешалок, в которых электромотор расположен не сбоку, а в нижней части.
Сетевой шнур питания. Предназначен такой элемент для подключения оборудования к электрической сети 220/380В. Он обязательно должен быть покрыт повышенным слоем изоляции, что препятствует его повреждению.
Стойка колесная — предназначена для транспортировки оборудования, как перед началом проведения работ, так и в ходе рабочего процесса.
Колеса — обеспечивают мобильность оборудования.
Балка или рама — основа конструкции.
Опорная стойка — обеспечивает неподвижность и устойчивость установки.
Нижний барабан — основная составляющая емкости для замешивания растворов. Бак состоит из двух частей, которые соединены между собой резьбовыми элементами (болты с гайками).
Зубчатый венец — наружная боковая кромка барабана оснащена зубьями, благодаря которым происходит вращение бака. Зубья входят в зацепление с шестерней, соединенной с ведомым валом привода.
Фиксатор угла наклона — его еще называют блокиратор, благодаря которому имеется возможность поворачивания (опрокидывания) бака для выливания приготовленного раствора. Фиксатор также позволяет отрегулировать расположение отверстия бака так, чтобы было удобно осуществлять загрузку строительных материалов.

Такая конструкция является распространенной, и используется на большинстве видах современных бетономешалок, выпускаемых различными производителями.

Это интересно! Другие название бака бетономешалки: барабан, груша, колокол.

Какой венец бетономешалки более надежный

Если составлять рейтинг бетономешалок по надежности, то, во-первых, нужно обратить внимание на материал, из которого изготовлен венец. Именно он отвечает за срок эксплуатации бетономешалки

Чугунный

Венцом из чугуна оснащают большинство бетономешалок средней ценовой категории. Чугунный венец прост в изготовлении: чугунный расплав заливают в форму, после застывания заготовка требует минимальной обработки. Недорогая стоимость материала и простой способ изготовления деталей формируют относительно невысокую стоимость готового венца и приводной шестерни. Это главный плюс чугунного изделия.

Минусов сразу несколько:

  • Чугун – хрупкий материал, при механическом воздействии, деталь может разбиться;
  • При многократном использовании зубцы истираются;
  • Во время эксплуатации тяжелый чугунный венец сильно шумит.

Стальной

Сталь – очень прочный и надежный материал, который не так быстро истирается, как чугун, и не лопается при падении или ударах. Кстати, шумит в процессе работы стальной венец намного меньше. Однако стоит он на порядок дороже чугунного. Связано это с процессом изготовления детали. Сначала раскаленный металлический состав заливают в форму и остужают. После извлечения доводят на специальном оборудовании (шлифуют и обтачивают). Кроме этого сталь подвергают закалке. Все эти процессы повышают стоимость детали, но в то же время способствуют ее прочности и надежности.

Пластиковый

Венец из пластика – самый дешевый из приведенных. Он не требует больших финансовых и производственных затрат при изготовлении. Еще один плюс пластикового венца – это бесшумная работа и его легкий вес. К минусам относятся быстрая изнашиваемость зубцов, которые стираются от трения с шестерней.

Принцип работы


Подавляющее большинство бытовых бетономешалок имеют гравитационную конструкцию, то есть, обеспечивают перемешивание компонентов за счет их обрушения во вращающемся барабане под действием силы тяжести. Скольжению смеси по стенкам барабана препятствуют разомкнутые перегородки, направляющие компоненты вниз, где они перемешиваются путем взаимного проникновения. Такой механизм позволяет не только приготовлять бетон, но и эффективно перемешивать любые сыпучие вещества со средней и крупной фракцией.

Движущим элементом бетономешалки служит электрический привод, который через зубчатую передачу воздействует на барабан, сообщая ему крутящий момент. По схожему принципу работали ручные бетономешалки – вращением их рукояти через систему рычагов обеспечивался поворот барабана и обрушивание смеси. С удешевлением электрических моторов данный тип инструмента практически полностью изжил себя.

Все бетономешалки, рассчитанные на эксплуатацию в условиях частного дома или дачи, имеют передвижную конструкцию. Обычно она включает два свободно вращающихся колеса и одну-две опорных площадки, необходимых для фиксации прибора в рабочем положении. Для ручного перемещения бетономешалки с места на место служат две рукояти. Промышленный инструмент, напротив, выполняется стационарным, для его транспортировки используется грузовое шасси.

Принцип работы

В такой бетономешалке вращается сам барабан, в котором установлены жёстко закреплённые внутри корпуса лопасти перемешивания смесей.

Принцип работы венцовых бетономешалок основывается на ременно-зубчатой передаче, то есть барабан приводится в действие по следующей схеме: двигатель — ремень — шестерня — венец.

Венцом называется корона, состоящая из пластины с зубьями, которая крепится снаружи перпендикулярно по всей окружности барабана. Двигатель через ремень вращает вал с шестерёнкой, которая в свою очередь через сцепление своими зубьями с зубьями венца передаёт движение всему барабану.

На что еще нужно обратить внимание?

Мы
перечислили самые важные характеристики, которым стоит уделять
внимание, выбирая бетономешалку. Помимо прочего, стоит спросить у
продавца о производителе агрегата, его гарантийных обязательствах и
наличии сервисных центров (куда вы сможете обратиться в случае поломки
машины). Страна и фирма-производитель выбираются в зависимости от личных
предпочтений покупателя

Помните, что и в отечественных, и в импортных
моделях есть как стоящие, так и низкокачественные варианты

Страна и фирма-производитель выбираются в зависимости от личных
предпочтений покупателя. Помните, что и в отечественных, и в импортных
моделях есть как стоящие, так и низкокачественные варианты.

А вот
точки обслуживания клиентов обязательно должны присутствовать в вашем
городе. Если таковых нет, будьте готовы к тому, что в случае
неисправности бетономешалки ее потребуется отправлять поставщику, что
займет достаточно много времени. И самое главное — не забывайте о том,
что, выбирая бетономешалку, следует отдавать предпочтение моделям,
вместительность которых на треть больше необходимого вам объема.

Лебедянский завод строительно отделочных машин lzsom.ru .

Как выбрать бетономешалку

Основные критерии выбора

В какое время года будет использоваться агрегат. Большая часть моделей ориентирована на работу в период с весны по осень. Поэтому если есть необходимость, стоит потратить время на поиски такой машины, которая будет готовить раствор хорошего качества и при низких температурах.
Габариты агрегата. При потребности перевозить его подходящими будут компактные разбирающиеся модели.
Класс модели. На рынке представлены как более дорогие профессиональные машины, так и бюджетные любительские. Делая выбор, ориентируйтесь на свои потребности: когда нужно замешивать более 7 кубов строительной смеси в сутки, лучше приобрести профессиональную бетономешалку. В противоположных случаях можно купить бытовую модель. Для несложных работ лучше подойдут модели гравитационного типа.
Мощность двигателя. Данный показатель будет зависеть от количества непрерывной работы машины. Для беспрерывной эксплуатации агрегата понадобится мощность свыше 1000 Вт, для бытовых нужд вполне подойдет величина около 700 Вт. При этом стоит помнить, что чем выше это значение, тем больше увеличивается нагрузка на сеть

Важно, чтобы двигатель был закреплен на прочном основании из металла, что снижает риск быстрого износа.
Напряжение. Для строительства частного дома оптимальным будет выбор двигателя, требующего 220 В

Профессиональным моделям необходимо напряжение в 380 В.
Объем барабана. Для частного строительства хватит объема от 100 до 300 л в зависимости от степени сложности задач и интенсивности работы, для профессионального этот показатель должен превышать 300 л.
Степень прочности барабана. Гладкие и красивые емкости, без сварных швов, изготавливаются из тонких листов стали. Барабаны из толстого металла более надежны и прочны, но их внешний вид менее эстетичен.
Полезная функция – датчик перегрузки. При повышении в обмотке температуры до критического уровня он отключит мотор.
Опция загрузки-выгрузки удобна, экономит время и силы, не требуя выполнения этих операций вручную.
Цвет машины. Согласно СНИПу, механизмы с вращением должны быть окрашены в яркие теплые цвета, чтобы быть заметными.
Сколько стоит устройство. Бетономешалки гравитационного типа с объемом емкости в 100-150 л располагаются в ценовом диапазоне от 7 до 16 тыс. руб. Более производительные машины стоят от 15 до 45 тыс. руб. Устройства принудительного типа гораздо дороже: их цена – от 50 тыс. руб. и выше.
Машину какой фирмы лучше купить? Этот вопрос не менее важен для потребителя. Модели от чешских, польских и немецких производителей пользуются популярностью из-за своего качества, функциональности и удобства эксплуатации. Китайские агрегаты привлекают доступной ценой. Отечественные бетономешалки несколько уступают по качеству своим европейским аналогам, но их несомненное преимущество в том, что нужные запчасти при неисправности несложно найти. Выгодно приобретать  бетономешалку в магазинах, напрямую работающих с производителем и предоставляющим гарантию, а также имеющим собственное сервисное и ремонтное обслуживание.

Какие бывают бетоносмесители

По продолжительности работы

  • Циклического действия. Эти модели готовят небольшое количество раствора и требуют остановок во время работы. Если не давать бетономешалке «отдыхать», она быстро израсходует свой ресурс. Подобные агрегаты хороши для частного строительства.
  • Непрерывного действия. Могут работать долго и без перерыва, применяются на крупных объектах, где есть потребность в больших объемах смеси.

По принципу работы

Гравитационного типа

Действие агрегата основано на силе притяжения земли: под тяжестью своего веса смесь падает с закрепленных на емкости неподвижных лопастей, которые тщательно перемешивают раствор. Сама емкость вращается по своей оси, ее наклон можно менять, контролируя интенсивность размешивания смеси. Такие машины готовят вязкие растворы. Легко разбирается на части и транспортируется.

Также бывают следующих видов в зависимости от механизма привода:

  • Венечные. Барабан оснащен по всей своей окружности зубчатым венцом, который может быть сделан из стали, чугуна либо пластмассы. Чугунный венец – недорогой, но довольно сильно гремит в процессе работы. Пластиковый венец более тихий в работе. Самый дорогой вариант – стальной венец. Машины не защищены от попадания в них строительного мусора. Чаще ломаются, но легко ремонтируются.
  • Редукторные. Самые надежные, они более долговечны, редко ломаются, однако чинятся сложнее венечных.

Плюсы:

  • Оснащаются электродвигателем небольшой мощности, что снижает энергозатраты.
  • Многие модели имеют колеса для удобства перемещения.

Минусы:

  • После каждой операции нужно тщательно чистить и вымывать грушу. Иначе оставшийся раствор постепенно образует толстый слой.
  • Во время работы жидкий раствор может выплескиваться.
  • Готовую смесь сложно вычерпать из емкости, поэтому нужно подготовить специальное корыто, в которое можно слить раствор.
  • Многие модели требуют подключения к сети 380 Вт, такая возможность есть не у каждого частного строителя.

Принудительного действия

Емкость в таких машинах неподвижна, работают только лопасти в ней. В подобных бетономешалках готовят смеси с разными добавками и с небольшим количеством воды. Они имеют большие размеры и не очень удобны для частного строительства с малым объёмом работ.

Плюсы:

  • Качественное замешивание смеси.
  • Есть возможность дозировать выгрузку раствора.

Минусы:

Попадание между лопастями и стенками емкостей камней или щебня приводит к заклиниванию.

Бетономешалки могут быть оснащены скипом. Такой подъемник облегчает подачу материала в машину, что ускоряет процесс производства смеси.

По типам привода (источнику энергии)

  • Ручные. Не очень популярны, так как имеют небольшой объем и требуют работы оператора, что не снижает трудозатраты. Их плюс – автономность работы.
  • Гидро- и пневмоприводные. Жидкость или воздух подаются к органам замеса под высоким давлением. Используются в промышленности, так как нуждаются в дополнительном оборудовании.
  • Мотоприводные. Тип двигателя —  дизельный либо бензиновый. Автономны, но обладают рядом недостатков: шум при работе, стоимость бензина и наличие выхлопных газов, вредных для человека.
  • Электрические. Наиболее востребованы. Объем барабана у таких агрегатов варьируется от 30 до нескольких тысяч литров.
