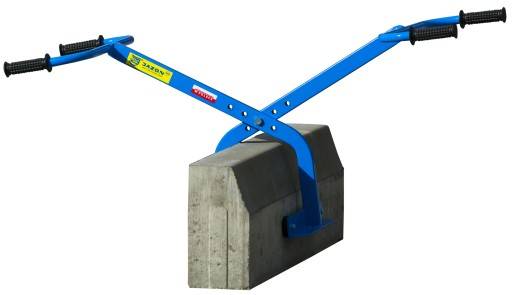

Захват для бордюра. Точность и лёгкость установки

Другие варианты оформления

Можно выложить бордюр и из кирпича, который может быть уложен разными способами. Лучше использовать специальный облицовочный кирпич, который является еще и морозоустойчивым, поскольку обычный кирпич плохо сохраняется при низких температурах.

Красивые и оригинальные бордюры могут быть сделаны из камня. Это может быть:

• гранит;
• ракушечник;
• мрамор;
• известняк.

Могут применяться и другие природные материалы, а также обычная галька. Из камней различной величины и формы можно устроить красивое обрамление для клумбы или дорожки. Камнем можно красиво обложить цветник, устроенный, например, на небольшом возвышении.

Итак, устройство бордюров, конечно, потребует определенных затрат труда и средств. Но зато участок станет красивым, аккуратным и оригинально оформленным, а для этого стоит немного потрудиться.

Установка камней на подготовленное основание

Поребрик из бордюрного камня устанавливается по шнуру, который натягивают на колышки по верхней и нижней линиям. Первый строительный элемент ставится на край траншеи. Правильность установки контролируют с помощью строительного уровня. Посадка и выравнивание элементов проводится с помощью киянки.

Чтобы не повредить поверхность камня при использовании металлического молотка в месте удара нужно подкладывать деревянную доску. Подрезку готовых конструкций осуществляют с помощью угловой машины. Воспрещается использовать при монтаже вибрационный или пневматический инструмент, который может повредить поверхность бордюра.

После установки бордюра для фиксирования с обеих сторон заливают бетонную смесь, в состав которой входит песок и щебень мелкой фракции

В процессе монтажа рекомендуется обратить внимание на то, что конструкции имеют лицевую сторону

Ограждение для дорожки укладывается лицевой стороной к внутренней части полотна. Готовая ограждающая конструкция должна возвышаться над уровнем почвы, чтобы препятствовать расползанию покрытия.

Если элемент выступает над уровнем остальных, то его нужно посадить с помощью деревянной киянки. Конструкции, которые имеют большой вес, лучше устанавливать с помощью подъемной техники. Бордюрчики вокруг клумбы с цветами можно выложить камешками. Элементы кладки скрепляют цементным раствором или располагают без его использования.

Гидравлические бордюрные захваты

Такие конструкции более функциональны, и используются не только для бордюрного камня, но также при переноске и монтаже бетонных столбов, желобов водостоков, плит перекрытия и других элементов длиной не более 1000 мм и массой до 120…150 кг.

Гидравлический захват для бордюра состоит из:

Сварной рамы с раздвижными направляющими из профильных труб.
Двух призматических прижимов, фиксирующих груз от колебания и поворота при переноске.
Торцевых прижимных губок с различным набором сменных щёк.
Гидравлического ротатора с комплектом шлангов и арматуры.
Подвесного приспособления.
Регуляторов давления, управляющих работой захвата.

Механизм агрегатируется в качестве навесного оборудования с любым погрузчиком, мини-экскаватором или колёсным трактором, и питается от его гидросистемы. Устройство накладывается на деталь, после чего направляющие раздвигаются по её длине, а призматические прижимы размещаются равномерно, по обе стороны от оси симметрии груза. Ротатор подключается к гидросистеме машины.

При нагнетании рабочей жидкости поршни производят смыкание прижимных губок (давление может регулироваться, в зависимости от массы детали и её материала). После этого подачу рабочей жидкости перекрывают, присоединяют гидравлический захват к крюку погрузчика, и производят необходимые действия.

Унификация сменных зажимов, применение быстросъёмных соединений гидравлической арматуры и возможность поворота ротатора на 360º обеспечивают возможность фиксации груза по обеим координатным осям, что повышает надёжность фиксирования бордюрного камня.

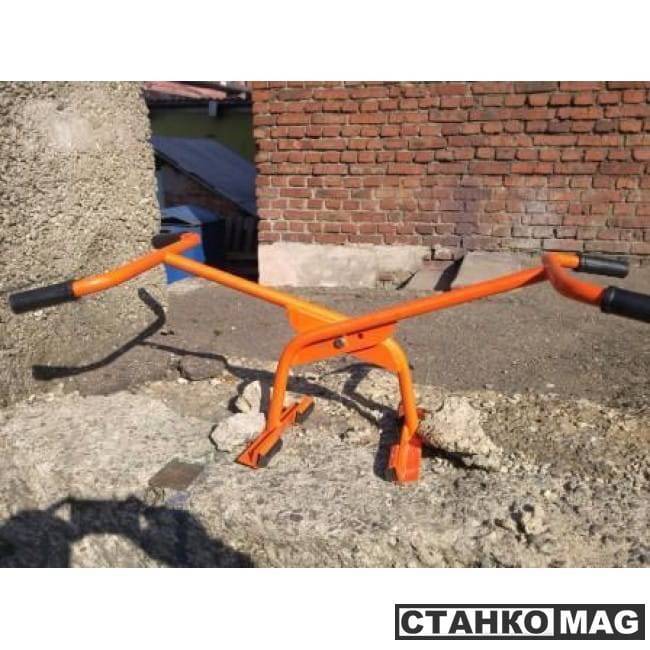

Захват для бордюра своими руками

Цена гидрозахватов – от 400000 руб., в зависимости от типоразмера – часто делает их покупку проблематичной, особенно для малых предприятий или для частного использования. В таких случаях достаточно надёжный ручной клещевой захват можно сделать и самостоятельно.

Потребуются следующие детали:

• Две круглых трубы длиной 900…1000 мм и диаметром 20 мм;
• Две ручки для удобной переноски (можно взять от любого взрослого велосипеда);
• Два пальца ГОСТ 9650-80 со шплинтами;
• Два куска гнутого швеллера 25 по ГОСТ 8278-83 длиной 200…250 мм;
• Две полиуретановых вставки;
• Две смыкающих пластины из полосовой стали толщиной 3…4 мм.

Изготовление захвата для бордюра происходит в следующей последовательности. По наибольшей ширине камня размечают размеры зажима, который изготавливается из швеллера. Внутрь помещают полиуретановые вставки и закрепляют их в полках при помощи болтов. Трубы изгибают на ручном трубогибе, засыпав внутрь песок, и заглушив торцы. В средней части труб сверлят отверстия под смыкающий палец и соединяют им обе трубы. В нижней трети труб получают отверстия под ломающиеся рычаги.

При помощи сварки прикрепляют губки к нижним частям труб, и, после проверки геометрии движения клещей захвата, устанавливают рычаги, прикрепляя их к трубе. После насадки резиновых ручек захват готов. Возможный люфт зажимов при работе захвата компенсируется путём установки под полиуретановые вставки стальных пластин необходимой толщины.

Готовое изделие после отладки стоит покрасить атмосферостойкой порошковой краской, либо использовать для изготовления захвата для бордюра только оцинкованные детали.

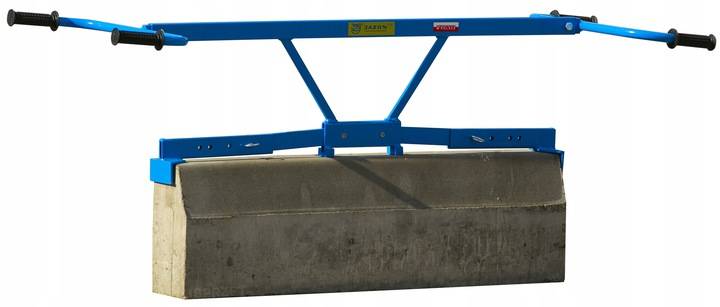

По такому же принципу можно изготовить и тандемный захват с двумя клещами, когда для переноски, либо установки бордюрных камней значительной длины потребуется двое работающих.

Площадочный вибратор. Поверхностное уплотнение материалов

Гидравлическая рохля. Обязательный атрибут складских помещений

Изготовление бетонного бордюра

Бетонный бордюр является одним из самых распространенных вариантов подобных ограждений. Бетонные бордюры отличает:

Схемы установки бордюров.

• прочность;
• долговечность;
• невысокая себестоимость;
• простота исполнения;
• возможность украсить, придать более оригинальный вид.

Бетонный бордюр можно сделать двумя способами: подготовить отдельные комплектующие будущего ограждения, залив бетон в формы, или вылить бетонный раствор в опалубку, установленную на месте расположения будущего бордюра. Бордюр, сделанный из отдельных элементов, можно будет при необходимости переставить на другое место, но его невозможно уложить вокруг овальной или круглой клумбы или беседки. Монолитный бордюр, изготовленный вторым способом, перестановке не подлежит. Однако монолитный бордюр может быть установлен по краям отдельных элементов участка и иметь скругленную или неправильную форму.

Для того чтобы сделать бетонный бордюр, понадобятся следующие инструменты и оснастка:

• мерный шпагат;
• колышки для разметки;
• рулетка;
• строительный водяной или лазерный уровень;
• совковая лопата;
• емкость для вымешивания раствора;
• доски для изготовления опалубки;
• молоток;
• пила;
• гвозди;
• арматурные стержни и вязальная проволока.

Чтобы приготовить бетонный раствор, понадобятся:

Схема устройства пешеходной зоны.

• цемент;
• песок;
• щебень;
• вода.

Цемент с песком смешивают в зависимости от марки цемента в соотношении 1:3-1:4. После этого добавляют воду, доводя раствор до консистенции густой сметаны. Раствор тщательно перемешивается с использованием строительного миксера. На 1 часть цементного раствора добавляют 1-2 части не очень крупного щебня. Готовый бетон необходимо тщательно перемешать совковой лопатой.

Для изготовления отдельных элементов бордюра или монолитной бетонной конструкции понадобятся следующие инструменты:

• строительный миксер;
• мастерок;
• отвертка;
• киянка;
• строительный уровень;
• лопата.

Форму для самодельного бетонного бордюра можно купить в специализированном магазине строительных принадлежностей. Однако извлечь готовую бетонную секцию из такой конструкции бывает сложно. Поэтому лучше воспользоваться самодельными формами. Особенно если предполагается делать бордюр оригинальной формы. Для того чтобы сделать форму своими руками, понадобятся:

• длинные бруски;
• листы металла или толстой фанеры;
• шурупы;
• шуруповерт или отвертка.

Вначале нужно проверить, ровная ли поверхность у металлических или фанерных листов и брусков. Небольшие шероховатости листа можно поправить, обернув лист плотной полиэтиленовой пленкой. Также можно поправить шероховатость подготовленных брусков.

Подготовленные бруски крепятся шурупами к листовому материалу, образуя опалубку для секций будущего бордюра. Размер и форма секций могут быть разными. Главное, чтобы секция была не длиннее 2 м. При этом ширина бетонного элемента должна быть вдвое или вчетверо меньше длины. Это позволит извлечь подготовленные элементы из опалубки без повреждений.

Подготовленная форма размещается на горизонтальной поверхности после проверки ее уровнем. Форма смазывается машинным маслом или солидолом. Внутри укладывается арматурный каркас, имеющий немного меньшие габариты, чем размер формы. После этого внутрь формы аккуратно заливается бетон. Он должен полностью покрыть арматурный каркас, заполняя при этом форму лишь наполовину. Поверхность бетона разравнивается мастерком.

Заполненная форма помещается в тенистое место на 3-4 дня. Когда бетон застынет, готовые секции извлекаются из формы и досушиваются в тени еще 6-7 дней. По истечении этого срока можно начинать установку бордюра.

Устройство монолитного бетонного бордюра начинается с выкапывания траншеи по месту его желаемого расположения. Оптимальная глубина траншеи – 30-35% предполагаемой высоты бордюра. Дно траншеи выравнивается и засыпается галькой, щебнем или песком. Затем по краям траншеи выстраивается опалубка из фанеры, металла, профнастила или шифера. Вдоль наружного края вбиваются стальные штыри. Это поможет избежать деформации и вытекания залитой смеси до полного ее высыхания.

Бетон для монолитного бордюра замешивается по вышеописанному рецепту. После выливания в траншею бетон выравнивают и уплотняют

Уплотнение проводится металлическим штырем или трубой, которые вводятся в раствор толчками и осторожно раскачиваются. Застывание бетона происходит примерно через неделю

В течение этого периода необходимо 1 раз в день смачивать его водой. При этом бордюр должен быть защищен от прямых солнечных лучей, излишней влаги и деформации.

Гидравлические бордюрные захваты

Такие конструкции более функциональны, и используются не только для бордюрного камня, но также при переноске и монтаже бетонных столбов, желобов водостоков, плит перекрытия и других элементов длиной не более 1000 мм и массой до 120…150 кг.

Гидравлический захват для бордюра состоит из:

1. Сварной рамы с раздвижными направляющими из профильных труб.
2. Двух призматических прижимов, фиксирующих груз от колебания и поворота при переноске.
3. Торцевых прижимных губок с различным набором сменных щёк.
4. Гидравлического ротатора с комплектом шлангов и арматуры.
5. Подвесного приспособления.
6. Регуляторов давления, управляющих работой захвата.

Механизм агрегатируется в качестве навесного оборудования с любым погрузчиком, мини-экскаватором или колёсным трактором, и питается от его гидросистемы. Устройство накладывается на деталь, после чего направляющие раздвигаются по её длине, а призматические прижимы размещаются равномерно, по обе стороны от оси симметрии груза. Ротатор подключается к гидросистеме машины.

При нагнетании рабочей жидкости поршни производят смыкание прижимных губок (давление может регулироваться, в зависимости от массы детали и её материала). После этого подачу рабочей жидкости перекрывают, присоединяют гидравлический захват к крюку погрузчика, и производят необходимые действия.

Унификация сменных зажимов, применение быстросъёмных соединений гидравлической арматуры и возможность поворота ротатора на 360º обеспечивают возможность фиксации груза по обеим координатным осям, что повышает надёжность фиксирования бордюрного камня.

Технология укладки бортового камня

Технология укладки бортового камня Бордюры (бортовые камни) – это изделия, укладываемые узкой полосой. Используются для отделения проезжей части от тротуара, пешеходной дорожки – от зеленых насаждений, для зонирования сада, организации полос и островков безопасности. В ГОСТе 6665-91 предусмотрен выпуск нескольких типов бортового камня:

• прямого рядового,
• с уширением,
• лотком,
• криволинейного,
• въездного.

Для изготовления этой продукции применяется бетон класса прочности В30 и высокой морозостойкости – от F200. Пример технологической карты на бортовой камень – ltsr.ru/vibropress/bordyurnyy_kamen/.

Виды бортовых камней

Технология укладки бордюра определяется типом изделия.

По функциональному назначению различают:

Дорожные бортовые камни.

Служат для обрамления проезжей части. Имеют наибольшие габариты. Разделяют разные по функциональности зоны дорожного покрытия и защищают пешеходов от наезда автотранспорта. Обычно имеют серый цвет.

Тротуарные изделия.

Востребованы для ограничения пешеходных дорожек. Этот вид бордюра применяется при укладке тротуарной плитки. Предотвращает ее расползание и ограничивает разрастание травы.

Декоративные.

Используются для окаймления цветников, дорожек, площадок на личных участках. Садовые бордюры обычно имеют небольшую толщину и значительную длину, являются элементами ландшафтного дизайна и защищают грунт от расползания из-за талых и ливневых вод.

Необходимые инструменты и материалы

Для проведения работ по укладке бортового камня потребуются:

• строительный уровень,
• рулетка,
• штыковая лопата,
• инструмент для трамбовки,
• колья и шнур для разметки,
• резиновый молоток,
• лом,
• углошлифовальная машинка («болгарка»).

Для замешивания бетонной смеси и/или цементного раствора необходимы: бетономешалка или емкость для приготовления бетона вручную.

Из материалов, помимо самого бордюра, понадобятся:

1. Цемент.
2. Чаще всего используется портландцемент марок М400 или М500.
3. Крупный заполнитель – щебень гравийный, известняковый, гранитный, средней и мелкой фракции (до 40 мм). Понадобится в случае изготовления бетонного или песчано-щебневого основания для бортового камня.
4. Мелкий заполнитель – песок для строительных работ.
5. Вода.

Этапы работ

Укладка бордюра для ограничения плиточного, бетонного или асфальтового покрытия производится до монтажа покрытия. Для определения требуемого количества бортовых камней измеряют длину дорожки и делят это значение на длину бордюрного элемента. Полученное значение округляют в большую сторону. Если планируется обрамление дорожки с двух сторон, то результат вычислений удваивают.

Перед монтажом поребрика выполняют подготовительные мероприятия, которые включают:

1. Разметку будущей траншеи с помощью кольев, на которые натягивают нити. Они показывают уровень расположения верхней грани бордюрного камня.
2. Подготовку траншеи – вручную или с использованием экскаватора с узким ковшом. Ширина траншеи должна быть немного больше толщины бордюрного камня – на 5-7 см с каждой стороны. Глубина – равна сумме подземной части бортового камня и высоте подготовительного слоя, изготавливаемого несколькими способами.
3. Устройство подготовительного слоя.

Варианты изготовления «подушки» под укладку бортового камня:

• Наиболее простой способ – устройство утрамбованного песчаного основания толщиной 30-50 мм. Песок перед трамбовкой смачивают водой. На песчаный слой укладывают мелкофракционный щебень – 30-50 мм. Такой вид основы пригоден для монтажа тонких тротуарных и декоративных бордюрных камней.
• Второй вариант – устройство основания из цементно-песчаного раствора, который укладывают на дно траншеи с выравниванием и уплотнением. На раствор устанавливают бордюрный камень.
• Самой надежной основой является бетонная смесь класса прочности не ниже В15, выкладываемая на песчано-щебневую подушку сплошным слоем или отдельными кучами. Бордюр укладывают на незастывшую бетонную смесь.

Этапы монтажа бордюрных камней:

1. Бетонные элементы опускают в траншею на подготовленное основание с помощью специальных клещей. Тяжелые экземпляры массой по 100-120 кг опускают 2-3 человека.
2. Для установки камня в требуемое положение по горизонтали и вертикали используют резиновые молотки. Твердый инструмент в данном случае не применяют, потому что он может расколоть бетонный элемент.
3. Зазор между камнями оставляют равным 2-3 мм. Впоследствии его заделывают цементным раствором.
4. Пространство между камнем и стенкой траншеи заливают бетонной смесью или засыпают мелкофракционным щебнем, а затем проливают жидким цементно-песчаным раствором.

Гидравлические бордюрные захваты

Такие конструкции более функциональны, и используются не только для бордюрного камня, но также при переноске и монтаже бетонных столбов, желобов водостоков, плит перекрытия и других элементов длиной не более 1000 мм и массой до 120…150 кг.

Гидравлический захват для бордюра состоит из:

1. Сварной рамы с раздвижными направляющими из профильных труб.
2. Двух призматических прижимов, фиксирующих груз от колебания и поворота при переноске.
3. Торцевых прижимных губок с различным набором сменных щёк.
4. Гидравлического ротатора с комплектом шлангов и арматуры.
5. Подвесного приспособления.
6. Регуляторов давления, управляющих работой захвата.

Механизм агрегатируется в качестве навесного оборудования с любым погрузчиком, мини-экскаватором или колёсным трактором, и питается от его гидросистемы. Устройство накладывается на деталь, после чего направляющие раздвигаются по её длине, а призматические прижимы размещаются равномерно, по обе стороны от оси симметрии груза. Ротатор подключается к гидросистеме машины.

При нагнетании рабочей жидкости поршни производят смыкание прижимных губок (давление может регулироваться, в зависимости от массы детали и её материала). После этого подачу рабочей жидкости перекрывают, присоединяют гидравлический захват к крюку погрузчика, и производят необходимые действия.

Унификация сменных зажимов, применение быстросъёмных соединений гидравлической арматуры и возможность поворота ротатора на 360º обеспечивают возможность фиксации груза по обеим координатным осям, что повышает надёжность фиксирования бордюрного камня.

Пошаговая инструкция установки бордюров своими руками

Перед тем как уложить бордюр для тротуарной плитки своими руками, необходимо произвести разметку и заложить траншею. Планировка поверхности производится с использованием колышков и шнура – ими выстраивают линию установки лицевой стороны бордюра

Важно учитывать, что лицевая сторона бордюра должна быть повернута к покрытию

Разметка будущего тротуара и закладка траншей под бордюры

На колышки нужно нанести отметки расположения грунта и бетонного основания.

• Колышки вбивают в землю и на высоте расположения верхнего края бордюра натягивают шнур.
• Далее копают траншею, делая ее глубину такой, чтобы после монтажа бордюра его край поднимался над поверхностью грунта и покрытием на 2-3 см – это позволит предотвратить попадание грязи на плитку.
• В ширину траншеи нужно закладывать ширину поребрика,а также небольшой запас в 4-5 см с каждой стороны.
• Грунт на дне траншеи нужно тщательно уплотнить. Например, виброплитой, если ее ширина подходит под ширину траншеи.
• Укладка на грунт геотекстиля плотностью не менее 160 г/см2 – не обязательная, но крайне рекомендуемая процедура. Геотекстиль предотвратит смешивание грунта и щебня, что существенно продлит срок службы тротуарных бордюров.

Основание подготовлено, начинается собственно укладка садового бордюра.

Технология укладки бордюра своими руками

На геотекстиль высыпают щебневую подушку. Щебень берут фракции 20-40 мм. Если уровень грунтовых вод низкий, то вместо щебня можно использовать отсев или крупнозернистый песок. Щебневая или песчаная подушка должна быть толщиной 10-15 см (после трамбовки)

Обратите внимание, что после трамбовки толщина щебневой подушки уменьшается примерно на четверть.
Устройство бетонной подушки.  Как приготовить раствор для установки бордюров?  1 часть цемента марки М400 и 3-4 части песка тщательно перемешивают с добавлением совсем малого количества воды. Вы также можете приготовить и бетонный раствор, смешав 1 часть цемента, 2 части песка и 2-3 части мелкофракционного щебня.
Бетонную смесь или цементно-песчаный раствор для укладки бордюров заливают толщиной 5-7 см на дно траншеи, но не все сразу, а по мере установки бордюрного камня.
Далее на подушку из бетонной смеси производится укладка тротуарного или садового бордюра. Бордюр осаждается до нужного уровня, отмеченного шнуром

Нужно, чтобы верхняя поверхность бордюра была вровень с натянутым шнуром. Для углубления бордюра используют резиновую киянку. Можно использовать и деревянную, но резиновая более прочная, надежная и более деликатная.
Не используйте для осаждения бордюра металлический молоток или виброплиту – эти инструменты могут испортить бордюр, оставив после себя трещины и сколы.
После того, как бордюр установлен и выровнен по уровню, с двух сторон от него укладывается замок из бетонной или цементно-песчаной смеси толщиной 5-7 см и высотой 8-10 см.
Между бордюрными камнями допускается промежуток не более 5 мм. Швы между бордюрными камнями аккуратно заливаются пескоцементной смесью.
После того, как бетон затвердел, производится засыпка песком или щебнем свободного пространства между краем траншеи и бордюрным камнем. Засыпка тщательно, но аккуратно трамбуется, сверху присыпается грунтом или плодородной землей.

Бордюр осаждается до нужного уровня, отмеченного шнуром. Нужно, чтобы верхняя поверхность бордюра была вровень с натянутым шнуром. Для углубления бордюра используют резиновую киянку. Можно использовать и деревянную, но резиновая более прочная, надежная и более деликатная.
Не используйте для осаждения бордюра металлический молоток или виброплиту – эти инструменты могут испортить бордюр, оставив после себя трещины и сколы.
После того, как бордюр установлен и выровнен по уровню, с двух сторон от него укладывается замок из бетонной или цементно-песчаной смеси толщиной 5-7 см и высотой 8-10 см.
Между бордюрными камнями допускается промежуток не более 5 мм. Швы между бордюрными камнями аккуратно заливаются пескоцементной смесью.
После того, как бетон затвердел, производится засыпка песком или щебнем свободного пространства между краем траншеи и бордюрным камнем. Засыпка тщательно, но аккуратно трамбуется, сверху присыпается грунтом или плодородной землей.

При соблюдении данной технологии установки тротуарных бордюров своими руками риски, что при пучении грунта поребрики сдвинутся – очень маловероятны.

Что такое бордюр и для чего он нужен?

В ландшафтном дизайне бордюром называется окантовка садовых дорожек, цветников и других зон на земельном участке. При помощи бордюра можно не только придать различную форму огороженным участкам, но и предотвратить самопроизвольное разрастание травы и разрушение садовых дорожек.

В настоящее время бордюры делаются из различных материалов. К ним, в частности, относится:

• бетон;
• природный камень;
• кирпич;
• галька;
• низкорослые красивоцветущие растения с густой листвой.

Помимо этого, бордюры делаются из подручных материалов: жестяных банок, стеклянных бутылок и многого другого. Такие бордюры получаются весьма оригинальными, но, как показывает практика, не самыми прочными из-за низкой износостойкости используемого материала. Хотя многие дачники предпочитают именно такие бордюры, чтобы их можно было периодически менять.

Классификация конструкций

Захваты для дорожных бордюров подразделяются на две группы: ручные и механизированные. К первым относят разнообразные клещевые захваты, различающиеся преимущественно длиной плеча рычага и оформлением захватных губок. Клещи при этом могут быть одинарными или двойными.

Механизированные захваты подходят для перемещения и позиционирования крупных бордюрных камней. Они используют гидропривод.

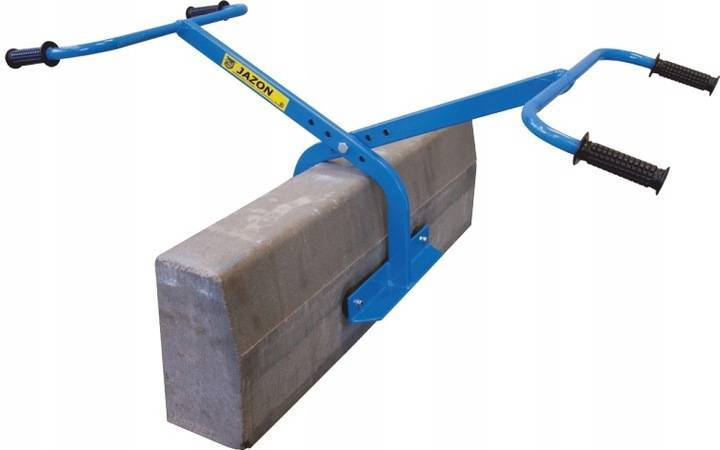

Типовая конструкция захвата, предназначенного для переноски и установки бордюрного камня при помощи средств малой механизации, представляет собой механизм шарнирного типа. Он включает в себя:

1. Два двуплечих кронштейна.
2. Фиксирующие пальцы.
3. Центральную ось.
4. Два Г-образных рычага.
5. Захватные губки с упругими вставками.

Работает такой захват для бордюрного камня следующим образом. К центральной оси шарнира присоединяется крюк, звено или иной крепёжный элемент. При его подъёме оси шарнира поворачиваются в пальцах, вызывая перемещение рычагов вверх. Захватные губки сводятся, в результате чего вставки плотно прижимаются к торцевой поверхности бордюрного камня. Угол захвата, а, следовательно, и его эксплуатационные возможности, определяются размерами плеч шарнирного механизма.

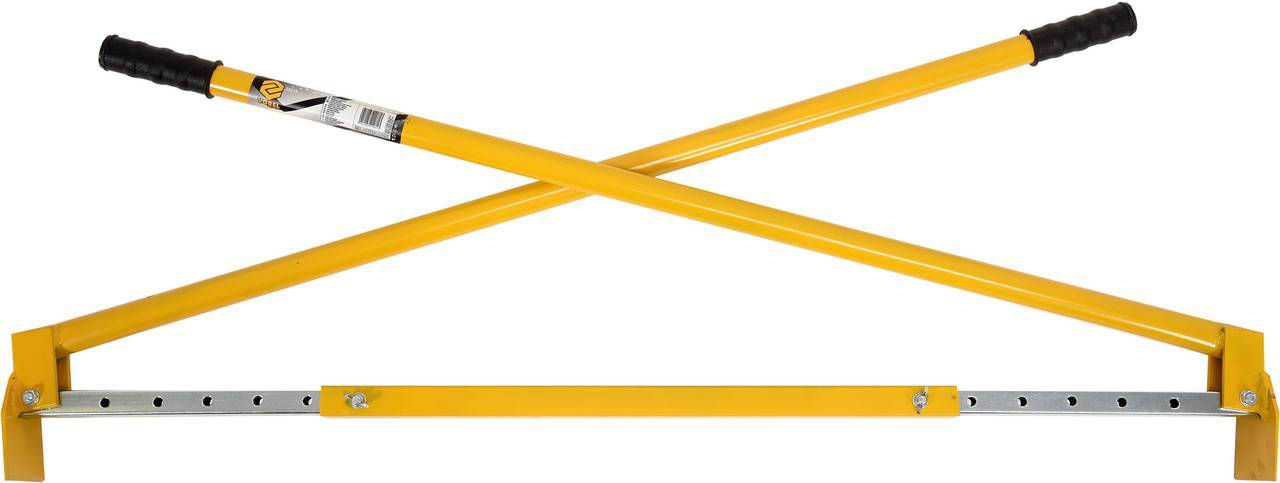

В более простых конструкциях ручных захватов, приспособленных для установки бордюров, а не для их транспортировки, кронштейны отсутствуют, а прижим производится мускульным усилием работающего, который сводит рычаги поворотом клещевых ручек навстречу друг другу.

При длине дуги захвата в 400…450 мм приспособление должно обладать массой не более 5…6 кг, и грузоподъёмностью до 180…200 кг.

Общие правила укладки бордюров

Размеры бордюра.

Готовясь сделать бордюр своими руками, следует помнить, что он должен быть уложен аккуратно и ровно. Если такое ограждение укладывается вокруг цветника или газона, с внутренней стороны бордюра нужно оставить специальную полосу для свободного прохождения газонокосилки.

Укладка бордюра для окаймления садовых дорожек или бетонированных площадок на участке проводится до укладки твердого дорожкового или участкового покрытия. Это позволит сделать ограждаемые территории ровными и аккуратными.

Бордюр, независимо от материала, из которого он изготовлен, обязательно укладывается на специально подготовленное бетонное основание. Это необходимо для того, чтобы ограждение дорожки или клумбы держалось прочно.

Расположение, ширину, высоту будущего бордюра нужно рассчитать заранее, чтобы он не мешал свободному передвижению по участку, уходу за зелеными насаждениями и гармонично вписывался в задуманную картину ландшафтного дизайна. Заранее произведенные расчеты также важны для определения количества материала и списка инструментов и приспособлений, необходимых для осуществления задуманного варианта.

Захват для бордюра своими руками

Цена гидрозахватов – от 400000 руб., в зависимости от типоразмера – часто делает их покупку проблематичной, особенно для малых предприятий или для частного использования. В таких случаях достаточно надёжный ручной клещевой захват можно сделать и самостоятельно.

Потребуются следующие детали:

• Две круглых трубы длиной 900…1000 мм и диаметром 20 мм;
• Две ручки для удобной переноски (можно взять от любого взрослого велосипеда);
• Два пальца ГОСТ 9650-80 со шплинтами;
• Два куска гнутого швеллера 25 по ГОСТ 8278-83 длиной 200…250 мм;
• Две полиуретановых вставки;
• Две смыкающих пластины из полосовой стали толщиной 3…4 мм.

Изготовление захвата для бордюра происходит в следующей последовательности. По наибольшей ширине камня размечают размеры зажима, который изготавливается из швеллера. Внутрь помещают полиуретановые вставки и закрепляют их в полках при помощи болтов. Трубы изгибают на ручном трубогибе, засыпав внутрь песок, и заглушив торцы. В средней части труб сверлят отверстия под смыкающий палец и соединяют им обе трубы. В нижней трети труб получают отверстия под ломающиеся рычаги.

При помощи сварки прикрепляют губки к нижним частям труб, и, после проверки геометрии движения клещей захвата, устанавливают рычаги, прикрепляя их к трубе. После насадки резиновых ручек захват готов. Возможный люфт зажимов при работе захвата компенсируется путём установки под полиуретановые вставки стальных пластин необходимой толщины.

Готовое изделие после отладки стоит покрасить атмосферостойкой порошковой краской, либо использовать для изготовления захвата для бордюра только оцинкованные детали.

По такому же принципу можно изготовить и тандемный захват с двумя клещами, когда для переноски, либо установки бордюрных камней значительной длины потребуется двое работающих.

Установка бордюра

После того как траншея полностью готова, переходят непосредственно к установке. Для этого бордюр необходимо предварительно примерить. Его устанавливают аккуратно, чтобы не срыть слой песка. С помощью колышков и веревки все камни необходимо установить примерно на одном уровне. Небольшие перекосы можно игнорировать. Если перекос окажется слишком большим, подсыпают немного песка, утрамбовав его. Затем бордюры достают и кладут рядом в том же порядке, как и примеряли.

Выравнивание дорожного бордюра

Подготовка бетонного раствора проходит по тем же правилам, что и для фундамента. Он состоит из трех главных компонентов: песка, цемента и щебня в соотношении 2:1:4. Разве что требование к их качеству все же пониже. Использование цемента не ниже М400 не так принципиально. К содержанию глины в песке тоже относятся мягче. Допускается использование лещадного щебня. Однако надо понимать, что все это снижает качество бетона и срок эксплуатации бордюров.

Дорожный бордюр

Полученный бетонный раствор засыпается в траншею примерно на треть от ее первоначальной глубины. После этого дорожный бордюр устанавливается снова. В этот раз происходит точное выравнивание камня с помощью веревки и линейки-уровня. Пока бетон еще не застыл, камни немного «плывут», поэтому подогнать их можно обычной резиновой киянкой – молотком, который используется для укладки кирпича и тротуарной плитки.

Камни ставят плотно, чтобы уменьшить щели. Иногда их все же промазывают раствором, чтобы увеличить общую прочность. Остальное пространство между бордюром и землей траншеи тоже заполняется раствором. Если щели все же остались, туда засыпают сухую смесь цемента и песка в пропорции один к двум и заливают водой. Теперь остается только огородить участок работ, чтобы камни никто не сдвинул. Застывать раствор будет еще несколько дней.

Рекомендации профессионалов

Простота монтажа иногда приносит свои сложности, справиться помогут советы мастеров:

выбирая узорные или текстурированные плитки, нужно осторожно обрезать элементы – минимальный отступ от края поможет совместить детали без урона рисунку;
обрезка плит при выкладке обычными рядами выполняется под углом в 45 градусов;
излишки клея нужно снять сразу, промокнув каплю чистой салфеткой;
диагональная выкладка начинается от центра помещения – выстроить диагональ от точки, по ней выложить 4 плитки, а затем продолжить укладку с соблюдением схемы;
клей сохнет не менее 2 дней, поэтому помещение нужно уберечь от сквозняка и не приниматься за окрашивание декора сразу после выкладки.

Декор с текстурированной лицевой поверхностью всегда дополнен стрелками на обратной стороне детали

Так производитель указывает, куда должен «смотреть» рисунок, лучше обращать внимание на стрелки, чтобы не приниматься потом за переделку

Виды грузовых захватов

• Ручные клещи для бордюра. Для работы вдвоем. Грузоподъемность до 100 кг. Легкие, с автоматическим зажимом при подъеме. Предназначены для поперечного захвата блоков шириной до 43 см. Зажимают боковые грани бордюрного камня, оставляя торцы свободными. Это позволяет укладывать бордюры стык в стык.
• Захваты-тандемы с Г/Z-образными зажимами. Грузоподъемность до 200 кг. Для торцевого захвата (ширина 50−100 см) и ручного переноса бордюров, поребрика, гранитных плит и других стройматериалов без строповочных петель. При наличии подвеса для крюка можно использовать совместно с подъемным краном.
• Захваты для сэндвич-панелей (с прижимным винтом). Грузоподъемность до 250 кг. Ширина захвата до 25 см. Предназначены для горизонтального и вертикального подъема сэндвич-панелей волнистого профиля. Применяют вместе с подъемным краном. Полиуретановые накладки на прижимных лапках захвата устройства защищают поверхность панели от царапин и вмятин. Для надежности перемещения используйте вместе с грузоподъемной траверсой или стропами.

Технологии производства бордюрного камня

Для изготовления бордюров используют две технологии — литье и вибропрессование. О каждой из них мы поговорим отдельно.

Литье

Это наиболее простой и дешевый способ изготовления бордюров, не требующий (потенциально) больших затрат на обустройство производственной площадки. Все, что необходимо, — это оборудование для замешивания бетона, формы и инструмент для дополнительной обработки тротуарного камня. Бетон просто заливают в форму и оставляют на несколько дней. Раствор застывает крайне медленно, достигая максимальной прочности через месяц после изготовления. Чтобы ускорить производство, используют специальные сушильные камеры, печи. В них изделие «дозреет» гораздо быстрее.

Вибропрессование

Как и в первом случае, при вибропрессовании сначала замешивают бетон, затем подают его в вибропресс. В вибропрессе формируется изделие нужной формы. За счет сильного механического воздействия бетон спрессовывается так, что изделие не теряет формы даже в сыром виде. Готовые камни помещают на поддон и отправляют в пропарочную камеру, где они «дозревают». Далее остается упаковать изделия и отправить на склад (на продажу).

И той, и другой технологией изготовления бордюров смогут воспользоваться и крупные предприятия, и индивидуальные предприниматели. В первом случае оптимальнее пользоваться методом вибропрессования: технология позволяет автоматизировать процесс производства. Правда, в данном случае потребуется чуть больше вложений. Владельцу небольшой площадки выгоднее пользоваться технологией литья, так как для нее требуется гораздо меньше оборудования. Впрочем, и вторая методика подойдет: необязательно покупать промышленный вибропресс, есть модели дешевле и меньше.

15 марта 2016

Поделитесь ссылкой со своими друзьями:
