Зернодробилка своими руками

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

Какая лучше: молотковая или роторная

Поилка для утят своими руками

На практике применяется два типа дробилок:

• роторная;
• молотковая.

Для работы первой из них необходим мощный электродвигатель. Использование такой зернодробилки имеет универсальный характер. Она способна измельчать все основные типы кормов:

• зерновые ростки;
• корнеплоды;
• зерно.

Размеры получаемого сырья определяются тем, насколько быстро вращается мотор. Такого рода устройства стоят относительно дорого и используются большей частью в крупных хозяйствах.

Молотковая дробилка для зерна

Когда говорят о молотковой дробилке, то нужно учитывать, что у таких агрегатов конструктивное устройство зернодробилки является более сложным, чем в предыдущем случае.

В состав такого механизма должны входить:

• молотки;
• корпус;
• резервуар, в который нужно насыпать зерно;
• силовая установка;
• сито;
• барабан.

После начала работы барабан начинает вращаться, молотки – бить по нему изнутри. Зерно попадает внутрь барабана и раскалывается от ударов молотками до тех пор, пока не достигнет нужного размера.

Если сравнивать эти две разновидности, то нельзя точно сказать, которая из них лучше. Молотковая имеет более слабую мощность, однако качество её работы гораздо выше, чем у роторной.

Можно самостоятельно изготовить роторную или молотковую зернодробилку своими руками.

К сведению. Если нужно решить, какой вид лучше для конкретного хозяйства, то решение надо принимать, исходя из существующих условий.

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

• слесарный и металлорежущий инструмент;
• наждачку;
• дрель;
• крепёжные элементы;
• отрезки труб длиной около 15 см для изготовления выходного патрубка;
• готовые ножи или металлические пластины для их изготовления;
• решётку с небольшими ячейками, которая необходима для изготовления сита, предназначенного для просеивания зерна. Если таковой не имеется, можно воспользоваться металлическим листом, в котором просверливаются отверстия нужного диаметра.

Для изготовления сита подойдет металл толщиной 3 мм

Схема устройства

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Схема устройства с двигателем от пылесоса

Подготовка сборных элементов

На подготовительном этапе:

• изготавливаем основание, используя фанеру, ламинат либо металлопрокат;
• разбираем пылесос, чтобы извлечь двигатель;
• просверливаем в основании отверстие. Его диаметр должен соотноситься с диаметром вала двигателя;
• если нет готовых ножей, изготавливаем их из металлических пластин. При толщине около 1,5 мм, их длина не должна превышать 20 см;
• при отсутствии готового сита, изготавливаем его из металлического листа.

Сборка конструкции

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

• с помощью гайки фиксируем нож на валу двигателя;
• устанавливаем сито;
• размещаем под ситом ёмкость, в которую будет поступать измельчённое зерно.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Устройство зернодробилки – конструктивные особенности машины

Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Это интересно: Заточка цепей бензопил на станках и напильниками своими руками — поясняем во всех подробностях

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя В состав опоры измельчителя входят следующие составные части:

• Фланец;
• Ступица, на который установлен подшипниковый узел;
• Зубчатый барабан;
• Опора фланца;
• Фланец установленный на барабан;
• Силовой установки;
• Пластины решета;
• Дуги;
• Уголка 45х45;
• Зерносборочной воронки;
• Крепежных изделий.

Универсальная зернодробилка Шмель

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

Устройство самодельной зернодробилки

Принцип работы:

1. 1. Запуск двигателя от электросети и его прогрев.
2. 2. Засыпка сырья в бункер.
3. 3. Переработка зерна в дробильной камере: перемол ножами.
4. 4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

Перосъёмная машина своими руками: чертежи, устройство

1.1

Основание измельчителя

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр — 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

Молотковый барабан

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

Изготовление маточника для кроликов своими руками: чертежи и рекомендации

1.3

Балансировка дробилки

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

1.4

Инструкция по сборке

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

Шаг	Фото	Описание
1		Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами. На вал насажен барабан с молотками, закрепленными попарно в четырех местах
2		На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции
3		Сетка вставляется в заранее подготовленные пазы
4		Ударом молотка плотно закрепляется с небольшим смещением вправо
5		Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры
6		Механизм предназначен для регулировки подачи зерна и качества помола
7		Специальный клапан для ограничения подачи зерна опускается и поднимается вручную
8		Переносная конструкция устанавливается на ножки
9		Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

Есть болгарка – будет зернодробилка своими руками

Если объёмы заготавливаемого зерна сравнительно небольшие, необходимость в изготовлении высокопроизводительной зернодробилки отсутствует. В такой ситуации можно стать обладателем сравнительно небольшого агрегата, основу которого составляет обычная болгарка.

Болгарка поможет перемолоть небольшой объём

Материалы, необходимые для сборки зернодробилки своими руками

Приступая к процессу изготовления, стоит позаботиться о наличии:

• болгарки;
• старой кастрюльки;
• металлической пластины для изготовления ножа;
• крепёжной пластины.

Зернодробилку можно изготовить из подручных средств

Схема устройства

Конструктивное исполнение устройства напрямую зависит от имеющихся деталей. При необходимости всегда можно внести некоторые изменения, если чего-то не окажется в наличии.

Возможный вариант зернодробилки из болгарки своими руками

Инструкция по изготовлению зернодробилки из болгарки

Работы выполняются в следующей последовательности:

Более детально процесс изготовления зернодробилки из болгарки с несколько другим конструктивным исполнением можно увидеть на следующем видео:

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать  полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

https://youtube.com/watch?v=XEvjMJyxPLc

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

• собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
• дополнительный электрический двигатель;
• дрель и сверла (от 3 до 16 мм);
• зубило и молоток;
• различные ключи;
• болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

• металлический уголок (3×3 см);
• поворотные болты M8 с гайками-барашками – в количестве трех штук;
• 3-х литровые жестяные банки из под краски – в количестве трех штук;
• замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

• Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
• Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
• При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
• Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
• Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
• Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
• Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
• Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
• Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Описание и назначение

Мельничный комплекс включает модули: зерноочистительный, по корректированию влажности, размольный, транспортировочный.

Зерноочистительное отделение оснащается машинами, выполняющими очистку от примесей различного характера. Зерно непрерывно перемещается по технологической линии.

• Пневматический сепаратор очищает зерно от частиц с отличными от зерен аэродинамическими свойствами.
• Машины зерноочистительного агрегата отделяют примеси, отличающиеся размерами зерен (используются сита), куколь и сечку; очищают приставшую пыль, разрыхляют прилипшие комочки земли, снимают верхние оболочки (жесткая обойка).
• Второй пневмосепаратор удаляет легкие примеси.

Очищенное зерно направляется на увлажнение, а затем через магнитный сепаратор подается в мягкую обойку. Здесь с зерен снимаются покровы.

В размольном секторе монтируют несколько блоков вальцовых станков.

Каждый блок оборудуется 3-4 станками и единым для всех электроприводом. Зерно и крупа перемалываются на двух типах размольных систем: драной (грубый помол) и размольной (тонкий помол). Вальцовые станки предназначены для размола зерен пшеницы и ржи. Из пшеницы получают муку высшего, 1-го, 2-го сортов, кормовую. Из ржи – сеяную, обдирную хлебопекарную муку и кормовую.

При выборе модели учитывают характеристики исходного продукта:

• Вид злака – рожь, пшеница;
• Сорт пшеницы – твердый или мягкий;
• Качество зерна – влажность, содержание отдельных примесей.

Большинство разработок имеет компактное исполнение, что снижает затраты на постройку помещения и установку машин, т.е. эксплуатационные расходы.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

• Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.
• Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
• Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
• Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
• Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
• Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка

Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Зернодробилка из стиральной машины

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

1. С машинки снимают отжимное устройство.
2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
5. Из активатора выкручивают вал.
6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Обязательно почитайте:

Как сделать инкубатор своими руками: с автоматическим и ручным переворотом, виды, описание

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

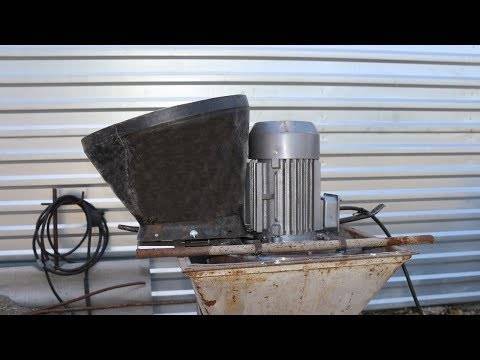

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…
