Ацетиленовый редуктор. Укрощаем опасный газ

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Стандартный газовый баллон в сборе состоит из следующих элементов:

1. Корпус баллона.
2. Вентиль с запорной арматурой.
3. Закрывающий вентиль колпак.
4. Подкладные кольца для фиксации и транспортировки.
5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Редуктор ацетиленовый БАО 5 1,5 KRASS 2117505

• Выходное соединение: М16х1.5LH; 6.3 мм; 9 мм
• Материал: латунь
• Входное давление: 25 бар
• Выходное давление: 1.5 бар

Все характеристики

Спишите до 492 р. бонусами Начислим 12 бонусов

Редуктор ацетиленовый БАО 5 1,5 KRASS 2117505 предназначен для понижения и регулировки давления газа, поступающего из баллона, и автоматического поддержания на необходимом уровне рабочего давления газа при питании постов и установок газопламенной обработки.

Технические характеристики ацетиленового редуктора KRASS 2117505

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

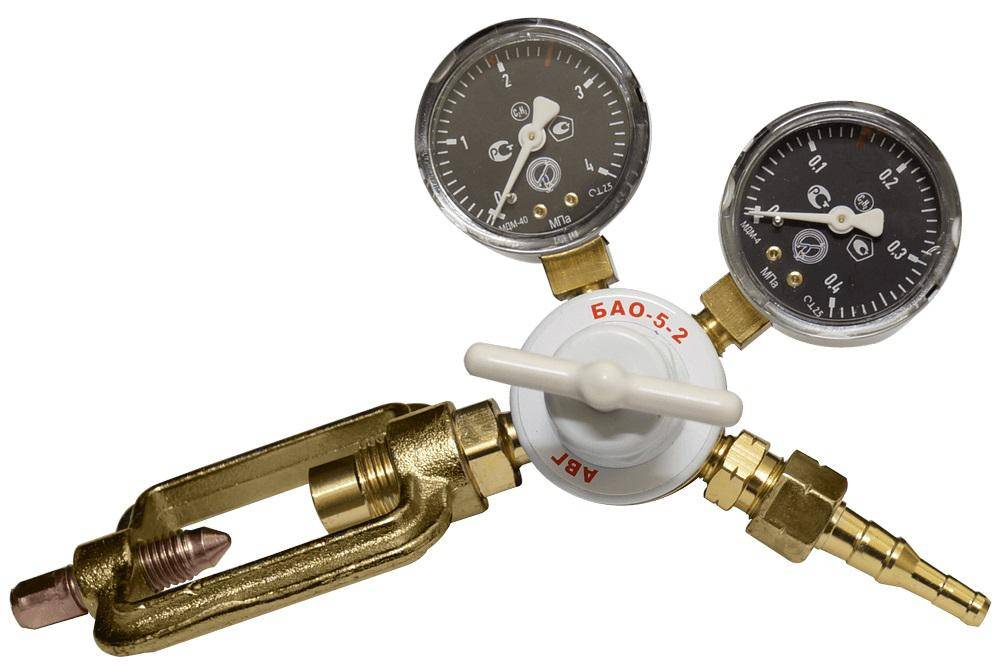

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора  БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

• Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
• Корпуса, содержащего механизм редуктора.
• Манометра высокого давления, показывающего давление в источнике газа.
• Манометра низкого давления, показывающего давление на выходе редуктора.
• Отводящей трубы с разъемом, к которому подключается потребитель газа.
• Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

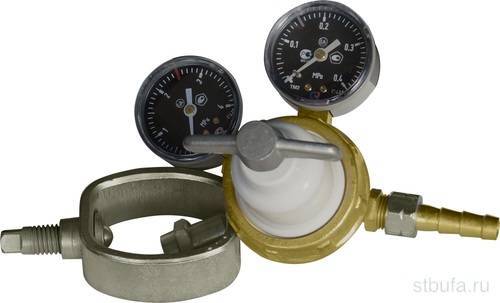

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

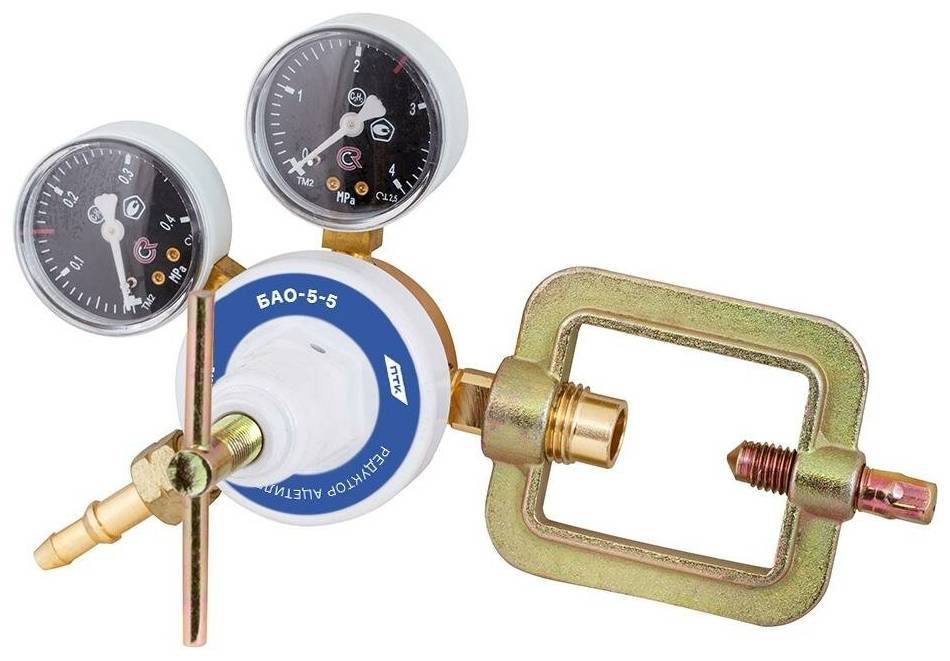

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Виды и обозначение

Принципиально ацетиленовый редуктор мало чем отличается от газовых редукторов, предназначенных для работ с кислородом или пропан-бутановыми смесями. В частности, классификация рассматриваемых устройств выполняется по следующим признакам:

1. По последовательности срабатывания редуцирующего клапана (различают редукторы прямого и обратного типа, причём удобнее, а, следовательно, и более популярнее являются вторые).
2. По сфере применения: рамповые и баллонные. Поскольку в промышленности ацетиленовая сварка и резка применяются редко, то 90% выпускаемых редукторов предназначены для ацетиленовых баллонов.
3. По интенсивности выравнивания давления газа (допустимого соотношения выходного и входного давлений).
4. По величине давления ацетилена на выходе из редуктора.
5. По расходу газа.

Все эти параметры должны быть отражены в маркировке ацетиленового редуктора, и в его цвете. В данном случае, устройство окрашивается в белый цвет.

Согласно требованиям ГОСТ 13861, в маркировку рассматриваемых узлов последовательно включают:

• применяемость редуктора;
• вид используемого газа;
• количество ступеней редуцирования;
• часовой расход газа;
• минимальное давление ацетилена на выходе.

Например, популярный типоразмер редуктора БАО 5-4 устанавливает, что он предназначен для ацетилена (А), находящегося в баллоне (Б), работает с часовым расходом 5 м 3 (при наибольшем давлении заправки ацетилена в баллоне), а также обеспечивает понижение давления за одну ступень (О) до 4 ат. Соответственно, ацетиленовый редуктор модели БАО 5-5 позволяет подавать горючий газ под давлением 5 ат.

Все типоразмеры ацетиленовых редукторов рассчитываются для безопасного проведения работ в диапазоне температур -25ºС…+50ºС. Изделия комплектуются двумя манометрами, один из которых контролирует давление газа на входе в редуктор, а второй – давление непосредственно в рабочей камере. Производитель обязан указывать свою торговую марку и дату выпуска прибора.

Принципиальные особенности конструкции

В отличие от всех остальных типов газовых редукторов, в ацетиленовых редукторах присоединение баллона с устройством выполняется не при помощи накидной гайки, а специальным хомутом, в конструкции которого предусмотрен регулировочный винт.

Объясняется это следующим.

Вентиль ацетиленового баллона выполняется исключительно стальным. Применение латуни в данном случае опасно, поскольку при взаимодействии газа с медью происходит образование взрывчатого вещества – ацетиленида меди (его применяют в качестве компонента легковоспламеняющихся смесей). Образование ацетиленида меди весьма вероятно, поскольку при длительной эксплуатации уплотнительные элементы изнашиваются, и их отверстие увеличивается (в то время, как диаметр шпинделя, наоборот, уменьшается). Это может вызвать стравливание ацетилена в образовавшийся зазор, что может привести к взрыву кислородно-ацетиленовой смеси.

Крепление хомутом предотвращает и возможное тепловое расширение стальной накидной гайки, если бы она имелась (как известно, коэффициент теплового расширения стали значительно больше, чем для меди). Вследствие этого возможна неконтролируемая утечка ацетилена в окружающую атмосферу. Наконец, такое крепление обусловлено и чисто практическими соображениями: обычная накидная гайка на газовые баллоны может иметь левую или правую резьбу, в результате чего в спешке может быть подсоединена не к тому типу газового редуктора. Вентиль ацетиленовых редукторов всегда имеет левую резьбу.

Регулировка хомутового крепления выполняется следующим образом. Корпус редуктора снабжён специальным пазом, наличие которого позволяет точно установить хомут. В обязательный комплект поставки входит торцевой ключ, который устанавливается на головку вентиля.

Для регулировки величины зазора выполняют следующее:

• закрывают входной газовый канал;
• торцевым ключом поджимают сальниковую гайку;
• открывают вентиль, и следят за показаниями входного манометра: если его стрелка неподвижна, то регулировка считается успешной.

Раз в полугодие предохранительный клапан следует диагностировать. Проверка заключается в продувке клапана на стенде, поверке манометров, а также в осмотре состояния седельных гнёзд клапанов, корпуса и фильтров.

Выбор типоразмера ацетиленового редуктора выполняют по его конструктивным возможностям, а также преобладающему типу работ

Важное значение имеет и выбор производителя, поскольку не во всех случаях рассматриваемые изделия снабжаются торцевым ключом, хомутом и гайкой

Цена редукторов типа БАО 5-4 составляет 1100…1200 руб., редукторов БАО 5-5 —  1300…1400 руб. Цена зависит от материала корпуса, наличия комплектующих деталей, а также от исполнения манометров.

Талреп кольцо-кольцо. Простой и надёжный натяжитель

Захваты для листового металла. Вертикальная и горизонтальная фиксация

Ацетиленовый редуктор. Устройство и принцип работы

С целью поддержания давления ацетилена постоянным, редуктор должен выполнять следующие функции:

1. Обеспечивать поступление газа внутрь узла очищенным, и определённой влажности.
2. Производить регулирование объёма поступающего ацетилена в необходимых пределах.
3. Обеспечивать устойчивое поступление ацетилена в устройство.
4. Гарантировать стабильный выход ацетилена нужного давления к шлангу горелки.

Одноступенчатый редуктор для ацетиленового баллона работает следующим образом. Газ под входным давлением заправки поступает в двухступенчатый фильтр – вначале – через войлочный, далее – через сетчатый. Первый ограничивает влажность ацетилена, второй предохраняет алюминиевый корпус ацетиленового редуктора от повреждений, которые могут вызвать твёрдые металлические частицы (внутренняя часть ацетиленового баллона, эксплуатируемого весьма продолжительное время, может подвергаться механическому износу).

Из входного ниппеля газ, преодолевая сопротивление редуцирующей пружины, проходит в рабочую камеру, для чего отжимает вверх толкатель клапана. Ход пружины предварительно выставляется при помощи регулировочного винта, который ввинчивается в корпус редуктора. При подъёме толкателя на определённую высоту, он упирается в седло и останавливается, вследствие чего газ под нужным давлением начинает поступать к выходному ниппелю. Он имеет упорную резьбу, размеры которой согласованы с диаметром присоединительного шланга (ДУ 6 или ДУ 9).

В процессе газокислородной резки и сварки давление ацетилена в баллоне снижается. Соответственно, ослабевает и нагрузка, которая действует на толкатель. Деталь опускается. При этом расход снижается, но давление на выходе из редуктора остаётся постоянным.

Регулировка текущего расхода производится по показаниям манометров, один из которых показывает давление ацетилена в баллоне, а второй – давление на выходе из редуктора. При непродолжительных работах такая регулировка не отнимает у рабочего много времени, однако, если операции – длительные, то пост кислородно-ацетиленовой резки оборудуют не редукторами, а регуляторами, которые позволяют автоматизировать процесс регулировки параметров давления и расхода.

В двухступенчатых редукторах имеется ещё одна, последовательно расположенная рабочая камера. Это необходимо, если работы ведутся при отрицательных температурах внешнего воздуха.

Хотите знать всё про углекислотный редуктор!

Меры безопасности при работе с ацетиленом

• содержание ацетилена в воздухе рабочей зоны необходимо непрерывно контролировать автоматическими приборами, сигнализирующими о превышении допустимой взрывобезопасной концентрации ацетилена в воздухе, равной 0,46%;
• при работе с ацетиленовыми баллонами поблизости не должно быть открытого пламени или отопительной системы; запрещается работать с баллонами, находящимися в горизонтальном положении, с незакрепленными баллонами, с неисправными баллонами; необходимо использовать неискрящийся инструмент, освещение и электрическое оборудование только во взрывобезопасном исполнении;
• в случае обнаружения утечки ацетилена из баллона (по запаху и звуку) необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом;
• при нагреве баллон с ацетиленом может взорваться с крайне разрушительными последствиями; в случае пожара необходимо по возможности удалить из опасной зоны холодные баллоны с ацетиленом, оставшиеся баллоны постоянно охлаждать водой или специальными составами до полного остывания; при загорании ацетилена, выходящего из баллона, необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом и поливать баллон водой до полного остывания; при сильном возгорании пожаротушение необходимо производить с безопасного расстояния; при пожаротушении рекомендуется применять огнетушители с содержанием флегматизирующей концентрации азота 70% по объему, диоксида углерода 57% по объему, водяные струи, песок, сжатый азот, асбестовое полотно, токораспыленную пену и воду; при тушении сильного пожара используются огнезащитные костюмы, противогазы и т.п.

Ацетиленовые баллоны

Питание постов газовой сварки и резки ацетиленом от ацетиленовых генераторов связано с рядом неудобств, поэтому в настоящее время большое распространение получило питание постов непосредственно от ацетиленовых баллонов. Они имеют те же размеры, что и кислородный. Ацетиленовый баллон заполняют пористой массой из активированного древесного угля (290- 320 г на 1 дм3 вместимости баллона) или смесь угля, пемзы и инфузорной земли. Массу в баллоне пропитывают ацетоном (225-300 г на 1 дм3 вместимости баллона), в котором хорошо растворяется ацетилен. Ацетилен, растворяясь в ацетоне и находясь в порах пористой массы, становится взрывобезопасным и его можно хранить в баллоне под давлением 2,5-3 МПа. Пористая масса должна иметь максимальную пористость, вести себя инертно по отношению к металлу баллона, ацетилену и ацетону, не давать осадка в процессе эксплуатации. В настоящее время в качестве пористой массы применяют активированный древесный дробленый уголь (ГОСТ 6217-74) с размером зерен от 1 до 3,5 мм. Ацетон (химическая формула СН3СОСН3) является одним из лучших растворителей ацетилена, он пропитывает пористую массу и при наполнении баллонов ацетиленом растворяет его. Ацетилен, доставляемый потребителям в баллонах, называется растворенным ацетиленом.

Рисунок 2 — Ацетиленовый баллон

Максимальное давление ацетилена в баллоне составляет 3 МПа. Давление ацетилена в полностью наполненном баллоне изменяется при изменении температуры:

Температура, °С	-5	5	10	15	20	25	30	35	40
Давление, МПа	1,34	1,4	1,5	1,65	1,8	1,9	2,15	2,35	2,6	3,0

Давление наполненных баллонов не должно превышать при 20°С 1,9 МПа.

При открывании вентиля баллона ацетилен выделяется из ацетона и в виде газа поступает через редуктор и шланг в горелку или резак. Ацетон остается в порах пористой массы и растворяет новые порции ацетилена при последующих наполнениях баллона газом. Для уменьшения потерь ацетона во время работы необходимо ацетиленовые баллоны держать в вертикальном положении. При нормальном атмосферном давлении и 20°С в 1 кг (л) ацетона растворяется 28 кг (л) ацетилена. Растворимость ацетилена в ацетоне увеличивается примерно прямо пропорционально с увеличением давления и уменьшается с понижением температуры.

Для полного использования емкости баллона порожние ацетиленовые баллоны рекомендуется хранить в горизонтальном положении, так как это способствует равномерному распределению ацетона по всему объему, и с плотно закрытыми вентилями. При отборе ацетилена из баллона он уносит часть ацетона в виде паров. Это уменьшает количество ацетилена в баллоне при следующих наполнениях. Для уменьшения потерь ацетона из баллона ацетилен необходимо отбирать со скоростью не более 1700 дм3/ч.

Для определения количества ацетилена баллон взвешивают до и после наполнения газом и по разнице определяют количество находящегося в баллоне ацетилена в кг.

Масса пустого ацетиленового баллона складывается из массы самого баллона, пористой массы и ацетона. При отборе ацетилена из баллона вместе с газом расходуется 30- 40 г ацетона на 1 м3 ацетилена. При отборе ацетилена из баллона необходимо следить за тем, чтобы в баллоне остаточное давление было не менее 0,05-0,1 МПа.

Использование ацетиленовых баллонов вместо ацетиленовых генераторов дает ряд преимуществ: компактность и простота обслуживания сварочной установки, безопасность и улучшение условий работы, повышение производительности труда газосварщиков. Кроме того, растворенный ацетилен содержит меньшее количество посторонних примесей, чем ацетилен, получаемый из ацетиленовых генераторов.

Причинами взрыва ацетиленовых баллонов могут быть резкие толчки и удары, сильный нагрев (свыше 40°С).

Взрыв ацетилена

Поскольку горение ацетилена и взрыв возможны при отсутствии окислителей, в том числе и кислорода он, как и является наиболее взрывоопасным газом. Сходство с водородом заключается в том, что они имеют наименьшую энергию зажигания, но об этом чуть-чуть позже.

Взрывоопасность горючих газов и паров характеризуется показателем – величиной энергии зажигания. Вещество с низкой величиной является более взрывоопасно. Значения энергии зажигания (МДж) для стехиометрических газовых смесей при атмосферном давлении и температуре 20°C приведены в таблице ниже.

Газ	Смесь с воздухом	Смесь с кислородом
Метан	0,3	0,0038
Этан	0,25	0,0019
Пропан	0,24	0,002
Водород	0,02	0,0003
Ацетилен	0,019	0,0003

Из данных в таблице видно, что энергия зажигания смесей с воздухом примерно в 100 раз больше, чем смесей с .

Чистый ацетилен способен взрываться при быстром нагревании до 450-500°C и избыточном давлении свыше 1,5 кгс/см2. Наиболее взрывоопасны смеси с воздухом, содержащие от 7 до 13% C₂H₂. При наличии в смеси с воздухом C₂H₂ от 2,2 до 81% по объему смесь взрывается при атмосферном давлении.

Также при атмосферном давлении взрывоопасна смесь кислорода с ацетиленом от 2,8 до 93% по объему. Наиболее взрывоопасна смесь с кислородом, содержащая 30% C₂H₂. Поэтому сильный местный нагрев, пламя и даже искра может вызвать взрыв смеси ацетилена с кислородом или воздухом.

Взрываемость чистого ацетилена определяется давлением, температурой, а также зависит от чистоты, содержания в нем влаги, наличия катализаторов, характера возбудителя взрыва, размеров и формы сосуда, условий теплоотвода и ряда других причин. При повышении давления молекулы газообразного ацетилена сближаются, что облегчает распространение распада на всю массу газа. Это подтверждается, с одной стороны, тем, что жидкий ацетилен, у которого сближение молекул особенно велико, является даже при обычной температуре сильно взрывчатым веществом. С другой стороны, сжатый ацетилен утрачивает свою взрывчатость, если его молекулы будут каким-либо образом отделены друг от друга. Это достигается смешиванием ацетилена с азотом или инертными газами, не вступающими с ним во взаимодействие, а также абсорбируя ацетилен ацетоном или другим растворителем в присутствии пористого вещества. Так, например, влажный ацетилен менее взрывоопасен, чем сухой. Смесь, содержащая 1,15 объема C₂H₂ на один объем водяного пара, не способна к взрывчатому распаду. Это может быть объяснено аналогично сказанному выше разобщением молекул C₂H₂ парами воды.

Взрыв ацетилена или смеси его с кислородом и воздухом сопровождается выделением тепла, в результате чего повышается давление и температура. Следовательно, такие взрывы могут вызвать разрушения и несчастные случаи. Поэтому обращение с ацетиленом требует строгого соблюдения мер безопасности.

Давление, образуемое при взрыве, зависит от начальных параметров и характера взрыва, и возрастает примерно в 10-15 раз по сравнению с начальным давлением

При растворении ацетилена в жидкостях его взрывоопасность понижается. Лучше всего он растворяется в ацетоне, но подробнее об этом в статье о полимеризации и растворении ацетилена

При длительном соприкосновении C₂H₂ с медью, серебром и ртутью образуются взрывные соединения – ацетиленоиды. Ацетиленоиды взрываются при ударе или при нагреве выше 100°C. Поэтому для изготовления аппаратуры, соприкасающейся с ацетиленом, применяют сплавы с содержанием меди не более 70%.

Вот почему вся аппаратура для транспортировки и хранения ацетилена изготовлена из стали и имеет специфическую конструкцию, которая исключает возможность подключения оборудования для других газов.

При взаимодействии хлора с ацетиленом, содержащим даже небольшое количество воздуха, происходит взрыв. Чистый ацетилен при контакте с хлором взрывается при интенсивном освещении.

Какой газ используют для сварки полуавтоматом — критерии выбора

Поговорим о критериях выбора газа для полуавтоматической сварки более подробно. На выбор того или иного газа влияет несколько параметров таких как:

• марка материала изделия;
• ответственность соединения;
• экономические показатели.

В большой части марка изделия и определяет использование тех или иных газов или их смесей.

Инертные газы подходит как правило для любых видов сталей, цветных металлов и их сплавов. Применение инертных газов для низкоуглеродистых и низколегированных сталей неоправданно, так эти газа стоят очень дорого.

Для углеродистых, низкоуглеродистой, конструкционных сталей используется углекислота (углекислый газ ), а также смеси СО2 с аргоном, СО2 + аргон +гелий.

При сварки нержавеющих сталей (сталей аустенитного класса), к примеру всем известная «медицинская» сталь – 12Х18Н10Т и близкие с ней свариваются в смеси углекислоты и аргона.

Для сварки цветных металлов таких как алюминий, титан, медь чаще всего используется аргон либо в чистом виде, либо смесь с Не. В чистом виде Не используется редко так как он очень дорогой.

Медь можно сваривать в среде азота. Для цветных металлов не используются смеси содержащей СО2 и кислород.

Ниже приведём таблицу, где наглядно покажем применение тех или иных газов и их смесей для различных видов металлов сплавов.

Газ	Стали конструкционные (низкоуглеродистые)	Легированные стали (низко-, средне-, высоко-)	Титан, алюминий и их сплавы
Со2 (углекислый газ)	Да	Да, с ограничениями	Нет
Ar (Аргон)	Да (нецелесообразно)	Да	Да
Не (Гелий)	Да (нецелесообразно)	Да	Да
Аr + Со2	Да	Да	Да
Аr+О2	Да	Да, с ограничениями	Нет
Со2+О2	Да	Да, с ограничениями	Нет
Аr+Со2+О2	Да	Да, с ограничениями	Нет
Ar+Не	Да (нецелесообразно)	Да	Да

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

• Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
• От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
• Баллоны должны быть в обязательном порядке надежно закреплены.
• Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
• Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Соблюдение правил обращения с ацетиленом позволит сохранить здоровье и жизнь людей, а также материальные ценности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

• Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
• Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
• Повышение температуры свыше 300°С может вызвать самовоспламенение
• Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
• При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

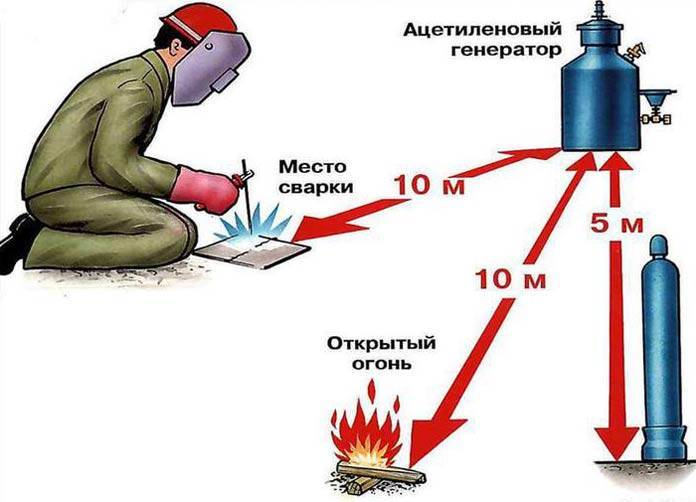

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

• Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
• Баллон располагать строго горизонтально и надежно закреплять его.
• Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
• Не допускать нагрева стенок сосуда свыше 50°С.
• Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
• Следить за исправностью инструмента и проводки во избежание возникновения искрения.
• Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
• Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
• По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.
